Назначение для 2 поколения
Общее расположение
Схема
Обозначение
| 1 | Электронный блок управления ABS |
| 2 | Резистор электродвигателя вентилятора отопителя/ кондиционера (без автоматического управления температурой) — за панелью управления отопителем |
| 3 | Блок управления кондиционером/ отопителем (с автоматическим управлением температурой) |
| 4 | Блок управления выбором антенны |
| 5 | Боковой датчик удара 1 |
| 6 | Боковой датчик удара 2 |
| 7 | Усилитель аудиосистемы-за правой задней отделочной панелью |
| 8 | Аккумуляторная батарея |
| 9 | Диагностический разъем (DLC) |
| 10 | Электронный блок управления двигателем |
| 11 | Блок предохранителей/ реле, моторный отсек |
| 12 | Блок предохранителей /реле, приборная панель |
| 13 | Блок управления свечами накаливания |
| 14 | Звуковой сигнал |
| 15 | Кольцевая антенна иммобилайзера — около замка зажигания |
| 16 | Блок управления комбинацией приборов |
| 17 | Многофункциональный блок управления-в блоке предохранителей/ реле под приборной панелью — функции: Электропривод стеклоподъемников, лампы наружного освещения, корректор фар, обогреватель зеркал заднего вида, обогреватель заднего стекла, обогреватель лобового стекла, иммобилайзер, инерционный выключатель отсечки подачи топлива, лампы освещения салона, система парковки, очиститель/ омыватель заднего стекла дистанционное управление центральным замком, очиститель/ омыватель лобового стекла |
| 18 | Датчик температуры окружающего воздуха — в зеркале заднего вида на двери |
| 19 | Блок управления системой парковки — за левой задней отделочной панелью |
| 20 | Блок управления усилителем рулевого управления-на рулевой колонке |
| 21 | Электронный блок управления SRS — под центральной консолью |
| 22 | Блок управления телефоном — за левой задней отделочной панелью |
| 23 | Датчик бокового перемещения (с ESP) – около рычага стояночного тормоза |

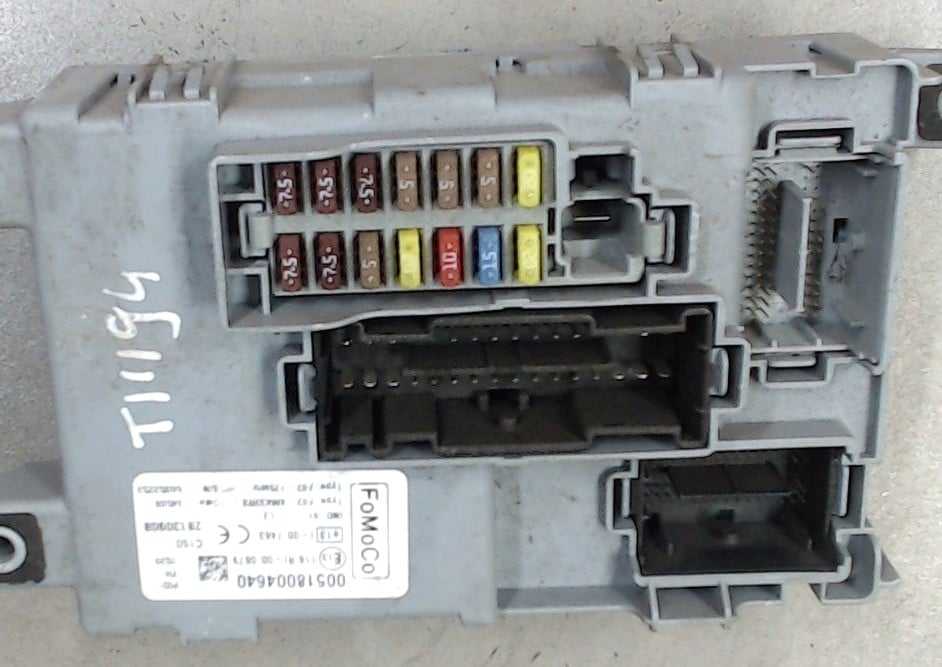

Блок в салоне
Он находится под приборной панелью слева, со стороны водителя, за защитной крышкой.
Схема
Описание
| F12 | (7,5A) Ближний свет правой фары |
| F13 | (7.5A) |
| F31 | (5A) Блок предохранителей/ реле в моторном отсеке |
| F32 | (7,5A) |
| F36 | (10A) |
| F37 | (5A) |
| F38 | (20A) Центральный замок |
| F43 | (15A) Очистители/ омыватели заднего стекла |
| F47 | (20A) Электропривод стеклоподъемников |
| F48 | (20A) Электропривод стеклоподъемников |
| F49 | (5A) |
| F50 | (7,5A) Электронный блок управления SRS |
| F51 | (7,5A) |
| F53 | (5A) Комбинация приборов |
Блок под капотом
Данный блок расположен под защитной крышкой рядом, рядом с аккумулятором.
Схема
Расшифровка
| 1 | Реле дальнего света фар |
| 2 | Реле обогревателя лобового стекла |
| 3 | |
| 4 | |
| 5 | Реле звукового сигнала |
| 6 | Реле противотуманных фар |
| 7 | Реле топливного насоса |
| 8 | Реле разъема питания дополнительного оборудования |
| 9 | Реле электродвигателя вентилятора кондиционера/ отопителя |
| 10 | Реле системы управления двигателем |
| 11 | Реле электромагнитной муфты компрессора кондиционера |
| 12 | Реле обогревателя заднего стекла /обогревателя зеркал заднего вида |
| 13 | — |
| 14 | Реле подогревателей передних сидений |
| F1 | (60A) Многофункциональный блок управления |
| F2 | (20A) Аудиосистема |
| F3 | (20A) Замок зажигания |
| F4 | (40A) ABS |
| F5 | (70A) Усилитель рулевого управления |
| F6 | (20A/30A) Электродвигатель вентилятора системы охлаждения |
| F7 | (40A) Электродвигатель вентилятора системы охлаждения |
| F8 | (30A) Электродвигатель вентилятора кондиционера/ отопителя |
| F9 | — |
| F10 | (15A) Звуковые сигналы |
| F11 | (10A) Управление двигателем |
| F14 | (15A) Дальний свет фар |
| F15 | (15A) Подогреватель сидений |
| F16 | (7,5A) Электронный блок управления двигателем |
| F17 | (10A) Электронный блок управления двигателем |
| F18 | (7,5A) Электронный блок управления двигателем |
| F19 | (7,5A) Компрессор кондиционера |
| F20 | (30A) |
| F21 | (15A) Топливный насос |
| F22 | (15A/20A) Управление двигателем |
| F23 | (20A) ABS |
| F24 | (7,5A) |
| F30 | (15A) Противотуманные фары |
| F81 | (50A) Блок управления свечами накаливания |
| F82 | — |
| F83 | (50A) Обогреватель лобового стекла |
| F84 | — |
| F85 | (15A) Разъем питания дополнительного оборудования, прикуриватель. |
| F87 | (7,5A) |
А если Вам есть, что добавить пишите в комментарии.
Дополнительные реле, расположенные вне коробки с реле и предохранителями
| Реле | Цвет | Переключаемая электросеть | Монтажное положение |
| R17 | черный | Предварительный разогрев дизеля | Под консолью батареи |
| R18 | черный | Переключатель окна водителя | В двери водителя |
| R19 | голубой | Отключение устройства регулировки скорости | Справа над коробкой предохранителей в пространстве для ног |
| R20 | голубой | Устройство мойки фар | Слева рядом с коробкой предохранителей в пространстве для ног |
| R21 | оранжевый | Переключатель интервалов очистителя заднего стекла | Слева рядом с коробкой предохранителей в пространстве для ног |
| R22 | белый | Противотуманная фара | Слева под приборной панелью |
| R23 | черный | Указатели поворота с мигающим светом | Вверху на рулевой колонке |
| R24 | белый | Противоугонное устройство слева | Справа под приборной панелью |
| R25 | белый | Противоугонное устройство справа | Справа под приборной панелью |
| R26 | коричневый | Обогрев сидений | Справа под приборной панелью |
Схема предохранителей
Ниже приведены схемы установки элементов, актуальных для модификаций типа бензин и дизель, выпущенных до 1999 года.
Описание элементов подкапотного модуля.
| Номер | Описание |
| 1 | Силовой предохранитель главной бортовой цепи. |
| 2 | Электропривод вентилятора радиатора |
| 3 | АБС/ТЦС |
| 4 | Подача зажигания |
| 5/6 | Обогрев ветрового стекла для правой и левой стороны автомобиля. |
| 7 | Контроль работы АБС |
| 8 | Электромагнитная муфта компрессора кондиционера, подогрев сидений |
| 9 | Для дизеля магнитный клапан холодного пуска, либо модуль ЕЕС |
| 10 | Клемма замка зажигания |
| 11 | ЭБУ и память ЕЕС |
| 12 | Звуковой сигнал и питание сигнализации |
| 13 | Лямбда-зонд |
| 14 | Электрическая часть бензонасоса |
| 15/16 | Ближний свет с правого и левого борта соответственно |
| 17/18 | Аналогично для дальнего света |
Также здесь установлены релейные выключатели:
| Номер | Назначение |
| 1 | Питание ламп ДХО |
| 2/5 | Высокая/низкая скорость вращения вентилятора охлаждения радиатора |
| 3 | Питание электронных систем кондиционера |
| 4 | Питание муфты кондера |
| 6 | Активация стартера |
| 7 | Звуковой сигнал |
| 8 | Топливный насос |
| 9/10 | Включение ближнего/дальнего света фар головной оптики. |
| 11 | Главное реле |
| D1 | Предохранительный диод защиты от обратных токов. |
Отдельно следует рассмотреть салонный модуль.
Здесь производитель продолжает нумерацию предохранителей.
| Номер | Описание |
| 19 | Привод питания электрики зеркала заднего вида |
| 20 | Очиститель/омыватель ветровых стекол |
| 21 | Привод стеклоподъемников и люка крыши |
| 22 | Модуль управления АБС |
| 23 | Поворотники, круиз контроль, приборная панель, подогрев форсунок омывателя, подогрев топливного фильтра |
| 24 | Стоп-сигналы |
| 25 | Центральный замок, противоугонка |
| 26 | ПТФ |
| 27 | Прикуриватель |
| 28 | Насос омывателя фар |
| 29 | Подогрев задних сидений |
| 30 | ЭСУД, приборка, часы |
| 31 | Подсветка приборной панели |
| 32 | Аудиосистема (магнитола) |
| 33/35 | Габаритные огни для левого/правого борта соответственно |
| 34 | Подсветка салона, привод зеркал и открывания крышки багажника |
| 36 | Магнитола и ее усилитель, подушки бехопасности |
| 37 | Питание на реле печки |
| 38 | Подушка безопасности |
Также в панели имеется несколько релюшек
| Порядковый номер | Описание |
| 12 | Освещение салона |
| 13 | Подогрев заднего стекла |
| 14 | Вентилятор печки |
| 15 | Выключатель дворников |
| 16 | Питание системы зажигания |
| D2 | Защита от обратных токов. |
Предохранитель прикуривателя
За подачу напряжения на штатную розетку отвечает элемент 27 салонного модуля. Нередко замена усложняется тем, что некоторые водители модернизируют агрегат для совместимости с высоконагруженным оборудованием (зарядками, компрессором и прочее). Для этого от аккумулятора напрямую протягивается магистраль с врезанным в нее предохранителем.
Аналогично в машине может быть установлена дополнительная розетка, что усложняет процесс обслуживания.
Кондиционер
При наличии системы кондиционирования воздуха, элемент блока управления устанавливается в подкапотном модуле под номером 8. В некоторых версиях, место установки детали может незначительно отличаться.
Ближний свет
За работу ламп головной оптики отвечают вставки 15/16 для левого и правого борта.2bc80bed6dac71324042022bab77361c
Предохранитель замка багажника
Если не открывается крышка, есть вариант проверить элемент 34, находящийся в салоне. Вставка отвечает за напряжение на электропривод замка.
Предохранитель габаритов
Система питания огней выведена на две независимые магистрали. Это сделано для безопасности движения в ночное время суток. На авто первого поколения за ветки по левому и правому борту отвечают предохранители 33/35.
Подогрев сидений
Подача напряжения на обогреватели передних кресел выполняется от элемента 32, смонтированного в салоне автомобиля.
Предохранители и реле Ford Mondeo 2
12
Реле лампы освещения салона
13
Реле обогревателя заднего стекла
14
Реле электродвигателя вентилятора отопителя
15
Реле электродвигателя очистителя лобового стекла
16
Реле основных цепей зажигания
17
Диод реле основных цепей зажигания
F19
(7,5A) Электропривод зеркал заднего вида на дверях
F20
(10A) Очиститель/омыватель лобового стекла, очиститель/омыватель заднего стекла
F21
(30/40A) Электропривод стеклоподъемников, люк
F22
(7,5A) Антиблокировочная система тормозов (ABS)
F23
(15A) Фонари заднего хода, иммобилайзер, система кондиционирования, переключатель указателей поворота, обогреватели форсунок омывателя лобового стекла, выключатель запрещения запуска(«P»/»N»)
F24
(15A) Стоп-сигналы
F25
(20A) Диагностический разъем (1998—), центральный замок, противоугонная система
F26
(20A) Выключатель освещения (противотуманные фары)
F27
(15А) Прикуриватель
F28
(30A) Диагностический разъем (—^1998), электропривод сидений, омыватель фар
F29
(30A) Навигационная система(—1998), обогреватель заднего стекла
F30
(7,5A) Подсветка приборной панели, выключатель освещения (фары/противотуманные фары), переключатель указателей поворота
F31
(7,5A) Подсветка приборной панели, лампы подсветки номерного знака, лампа подсветки вещевого ящика
F32
(7,5A) Противоугонная система/центральный замок(1996)
F33
(7,5A) Лампы переднего левого габарита/заднего левого габарита
F34
(7,5A) Привод открывания крышки багажника/задней двери(—1997), зеркала заднего вида на дверях, подсветка приборной панели, часы, лампы освещения салона
F35
(7,5A) Лампы переднего правого габарита/заднего правого габарита
F36
(15А) Аудиосистема, навигационная система
F37
(30А) Электродвигатель вентилятора кондиционера/отопителя
Расположение блоков управления
Общая схема расположения блоков
Описание
| 1 | Электронный блок управления SRS |
| 2 | Светодиод противоугонной системы |
| 3 | Блок управления противоугонной системой |
| 4 | Звуковой сигнал противоугонной системы-универсал |
| 5 | Звуковой сигнал противоугонной системы- седан |
| 6 | Датчик 1 изменения объема (противоугонная система) |
| 7 | Датчик 2 изменения объема (противоугонная система) |
| 8 | Реле 1 противоугонной системы |
| 9 | Реле 2 противоугонной системы |
| 10 | Звуковой предупреждающий сигнал |
| 11 | Усилитель выходного сигнала аудиосистемы |
| 12 | Дополнительный блок системы индикации неисправности |
| 13 | Блок системы проверки исправности ламп |
| 14 | Центральный замок /блок управления противоугонной системы |
| 15 | Интегрированное реле /блок управления |
| 16 | Блок управления системой поддержания скорости (круиз-контроль) |
| 17 | Реле системы поддержания скорости (круиз-контроля) |
| 18 | Резистор системы освещения в дневное время |
| 19 | Линия диагностики -дополнительная система предупреждений |
| 20 | Линия диагностики – замки дверей |
| 21 | Резистор электродвигателя вентилятора системы охлаждения |
| 22 | Реле противотуманных фар |
| 23 | Топливный насос |
| 24 | Блок предохранителей /реле, моторный отсек |
| 25 | Блок предохранителей /реле, приборная панель |
| 26 | Реле таймера свечей накаливания |
| 27 | Реле очистителя/ омывателя фар |
| 28 | Реле указателей поворота /аварийной сигнализации |
| 29 | Инерционный выключатель отсечки подачи топлива |
| 30 | Датчик температуры окружающего воздуха |
| 31 | Реле прерывистого режима работы очистителя заднего стекла |
| 32 | Реле подогревателя сиденья |
| 33 | Датчик положения рулевого колеса |
| 34 | Электродвигатель привода люка |
| 35 | Реле электропривода люка |
| 37 | Э/м клапан привода активной подвески, правый передний |
| 39 | Э/м клапан привода активной подвески, правый задний |
| 40 | Блок управления подвеской |
| 41 | Диагностический разъем активной подвески |
| 42 | Электродвигатель привода дроссельной заслонки (противобуксовочная система) |
Блок под капотом
Находится в левой части, около аккумуляторной батареи, под защитной крышкой.
Фотография
Схема
Обозначение схемы
| 1 | 80А Главная питающая бортовая сетевая электро цепь |
| 2 | 60А Двигатель вентилятора радиатора |
| 3 | 60А ABS/TCS – система и при определенных условиях дизельный двигатель |
| 4 | 20А Зажигание |
| 5 | 30А Обогреваемое ветровое стекло (левая часть) |
| 6 | 30А Обогреваемое ветровое стекло (правая часть) |
| 7 | 30А Система торможения с ABS (антиблокировочная система) |
| 8 | 30А Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20А Модуль EEC, магнитный клапан холодного старта (дизель) |
| 10 | 20А Замок зажигания |
| 11 | 3А Память EEC-модуля зажигания, Блок управления двигателем |
| 12 | 15А Звуковой сигнал и световая сигнализация |
| 13 | 15А Датчик Лямбда-зонда |
| 14 | 15А Электрический топливный насос (карбюраторный двигатель) |
| 15 | 10А Ближний свет справа |
| 16 | 10А Ближний свет слева |
| 17 | 10А Дальний свет справа |
| 18 | 10А Дальний свет слева |
Реле
| R1 | Реле дневных ходовых огней |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) |
| R3 | Реле кондиционера |
| R4 | Реле муфты кондиционера |
| R5 | Реле вентилятора системы охлаждения (низкая скорость) |
| R6 | Реле стартера |
| R7 | Реле звукового сигнала |
| R8 | Реле топливного насоса |
| R9 | Реле ближнего света |
| R10 | Реле дальнего света |
| R11 | Главное реле |
| D1 | Диод для защиты от обратного тока |
Лампочки
| Лампочки | Мощность (Ватт) | Тип (пампы или патрона) |
| Указатели поворота | 21 | байонетный |
| Освещение моторного отделения | 10 | клиновой |
| Противотуманные фары: | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (ближний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (дальний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Лампы освещения багажного отделения: | ||
| модели выпуска до 1996 года | 10 | с упругими контактами |
| модели выпуска с 1997 года | 10 | байонетный |
| Лампы освещения салона | 10 | с упругими контактами |
| Лампы номерного знака | 5 | с упругими контактами |
| Лампа для чтения | 5 | клиновой |
| Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года) | 21 | байонетный |
| Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года) | 21/5 | байонетный |
| Лампы заднего блока (Седан /Хэтчбэк) | 5 | байонетный |
| Фонари заднего хода | 21 | байонетный |
| Боковые повторители указателей поворота | 5 | клиновой |
| Габаритные фонари | 5 | клиновой |
| Лампы стоп-сигнала: | ||
| на верхнем уровне | 5 | клиновой |
| в блоке задних ламп: | ||
| Седан с 1997 года (стоп-сигнал и фонарь заднего хода) | 21/5 | байонетный |
| все остальные модели | 21 | байонетный |
Лампочки
| Лампочки | Мощность (Ватт) | Тип (пампы или патрона) |
| Указатели поворота | 21 | байонетный |
| Освещение моторного отделения | 10 | клиновой |
| Противотуманные фары: | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (ближний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (дальний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Лампы освещения багажного отделения: | ||
| модели выпуска до 1996 года | 10 | с упругими контактами |
| модели выпуска с 1997 года | 10 | байонетный |
| Лампы освещения салона | 10 | с упругими контактами |
| Лампы номерного знака | 5 | с упругими контактами |
| Лампа для чтения | 5 | клиновой |
| Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года) | 21 | байонетный |
| Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года) | 21/5 | байонетный |
| Лампы заднего блока (Седан /Хэтчбэк) | 5 | байонетный |
| Фонари заднего хода | 21 | байонетный |
| Боковые повторители указателей поворота | 5 | клиновой |
| Габаритные фонари | 5 | клиновой |
| Лампы стоп-сигнала: | ||
| на верхнем уровне | 5 | клиновой |
| в блоке задних ламп: | ||
| Седан с 1997 года (стоп-сигнал и фонарь заднего хода) | 21/5 | байонетный |
| все остальные модели | 21 | байонетный |
Блок под капотом
Находится в левой части, около аккумуляторной батареи, под защитной крышкой.
p, blockquote 14,0,0,0,0 —>
Фотография
p, blockquote 15,0,0,1,0 —>
p, blockquote 16,0,0,0,0 —>
Схема
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Обозначение схемы
p, blockquote 19,0,0,0,0 —>
| 1 | 80А Главная питающая бортовая сетевая электро цепь |
| 2 | 60А Двигатель вентилятора радиатора |
| 3 | 60А ABS/TCS – система и при определенных условиях дизельный двигатель |
| 4 | 20А Зажигание |
| 5 | 30А Обогреваемое ветровое стекло (левая часть) |
| 6 | 30А Обогреваемое ветровое стекло (правая часть) |
| 7 | 30А Система торможения с ABS (антиблокировочная система) |
| 8 | 30А Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20А Модуль EEC, магнитный клапан холодного старта (дизель) |
| 10 | 20А Замок зажигания |
| 11 | 3А Память EEC-модуля зажигания, Блок управления двигателем |
| 12 | 15А Звуковой сигнал и световая сигнализация |
| 13 | 15А Датчик Лямбда-зонда |
| 14 | 15А Электрический топливный насос (карбюраторный двигатель) |
| 15 | 10А Ближний свет справа |
| 16 | 10А Ближний свет слева |
| 17 | 10А Дальний свет справа |
| 18 | 10А Дальний свет слева |
p, blockquote 20,0,0,0,1 —>
Реле
| R1 | Реле дневных ходовых огней |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) |
| R3 | Реле кондиционера |
| R4 | Реле муфты кондиционера |
| R5 | Реле вентилятора системы охлаждения (низкая скорость) |
| R6 | Реле стартера |
| R7 | Реле звукового сигнала |
| R8 | Реле топливного насоса |
| R9 | Реле ближнего света |
| R10 | Реле дальнего света |
| R11 | Главное реле |
| D1 | Диод для защиты от обратного тока |
- Ford Edge — предохранители и реле
- Ford Fiesta (2008 – 2022) предохранители и реле
- Ford Mondeo 4 – предохранители и реле
- Ford Scorpio 2 и 1 поколения – блоки предохранителей и реле
Расположение блоков управления
Общая схема расположения блоков
p, blockquote 5,0,1,0,0 —>
| 1 | Электронный блок управления SRS |
| 2 | Светодиод противоугонной системы |
| 3 | Блок управления противоугонной системой |
| 4 | Звуковой сигнал противоугонной системы-универсал |
| 5 | Звуковой сигнал противоугонной системы- седан |
| 6 | Датчик 1 изменения объема (противоугонная система) |
| 7 | Датчик 2 изменения объема (противоугонная система) |
| 8 | Реле 1 противоугонной системы |
| 9 | Реле 2 противоугонной системы |
| 10 | Звуковой предупреждающий сигнал |
| 11 | Усилитель выходного сигнала аудиосистемы |
| 12 | Дополнительный блок системы индикации неисправности |
| 13 | Блок системы проверки исправности ламп |
| 14 | Центральный замок /блок управления противоугонной системы |
| 15 | Интегрированное реле /блок управления |
| 16 | Блок управления системой поддержания скорости (круиз-контроль) |
| 17 | Реле системы поддержания скорости (круиз-контроля) |
| 18 | Резистор системы освещения в дневное время |
| 19 | Линия диагностики -дополнительная система предупреждений |
| 20 | Линия диагностики – замки дверей |
| 21 | Резистор электродвигателя вентилятора системы охлаждения |
| 22 | Реле противотуманных фар |
| 23 | Топливный насос |
| 24 | Блок предохранителей /реле, моторный отсек |
| 25 | Блок предохранителей /реле, приборная панель |
| 26 | Реле таймера свечей накаливания |
| 27 | Реле очистителя/ омывателя фар |
| 28 | Реле указателей поворота /аварийной сигнализации |
| 29 | Инерционный выключатель отсечки подачи топлива |
| 30 | Датчик температуры окружающего воздуха |
| 31 | Реле прерывистого режима работы очистителя заднего стекла |
| 32 | Реле подогревателя сиденья |
| 33 | Датчик положения рулевого колеса |
| 34 | Электродвигатель привода люка |
| 35 | Реле электропривода люка |
| 37 | Э/м клапан привода активной подвески, правый передний |
| 39 | Э/м клапан привода активной подвески, правый задний |
| 40 | Блок управления подвеской |
| 41 | Диагностический разъем активной подвески |
| 42 | Электродвигатель привода дроссельной заслонки (противобуксовочная система) |
Коробка предохранителей под приборной панелью
| № | Сила тока, А | Защищаемая электрическая цепь |
| 19 | 7,5 | Обогреваемое наружное зеркало |
| 20 | 10 | Защита от перегрузки двигателя стеклоочистителя |
| 21 | 30 | Электростеклоподъемник спереди |
| 21 | 40 | Электростеклоподъемник спереди и сзади |
| 22 | 7,5 | Модуль ABS |
| 23 | 15 | Фонарь заднего хода, электрический адаптер амортизаторов |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Центральный замок, противоугонное устройство |
| 26 | 20 | Противотуманная фара |
| 27 | 15 | Прикуриватель |
| 28 | 30 | Устройство омывания фар |
| 29 | 30 | Обогреваемое заднее стекло |
| 30 | 7,5 | Электронное управление |
| 31 | 7,5 | Освещение приборов |
| 32 | 7,5 | Радио |
| 33 | 7,5 | Габаритный свет слева |
| 34 | 7,5 | Внутреннее освещение, электрическая регулировка зеркала, часы |
| 35 | 7,5 | Габаритный свет справа |
| 36 | 15 | Радио, адаптивное демпфирование |
| 37 | 30 | Двигатель вентилятора обогрева |
| 38 | 7,5 | Надувная подушка безопасности в рулевом колесе |
| Реле | Переключаемая электрическая цепь |
| R12 | Освещение салона |
| R13 | Обогреваемое заднее стекло |
| R14 | Двигатель вентилятора обогрева |
| R15 | Двигатель стеклоочистителей спереди |
| R16 | Зажигание |
Реле Стартера Форд Фокус 1 Где Находится
Реле стартер форд фокус 1, где это
Дополнительный монтажный блок, расположенный в моторном отсеке Focus1: 1. блок предохранителей (количество, цвет, номинальный ток предохранителей и защищенные цепи указаны в таблице на стр. 214); 2. реле зажигания; 3. резерв; 4. реле для обогрева лобового стекла; 5. междугороднее реле огни; 6. реле ближнего света огни; 7. главное реле системы управления двигателем; 8. реле топливного насоса; 9. реле кондиционера кондиционера; 10. резерв; 11. реле дополнительный вентилятор системы охлаждения двигатель; 12. реле вентилятора системы охлаждения двигателя
Номер предохранителя Номинальный ток, защищенный цветом цепей F30 10 Красный выключатель окружающего света F31 15 Blue Radio F32 15 синих поворотников F33 20 Yellow Horn, электрическая регулировка передних сидений F34 Резерв F35 7.5 Коричневые внутреннее освещение, электрические зеркала заднего вида F36 7.5 Коричневый электронный блок управления, комбинация приборов F37 25 белых окон слева F38 25 Белая дверь справа F39 Резерв F40 10 Обратный красный свет F41 7.5 Браун радио (опционально) F42 15 Синие задние фонари (стоп-сигналы) F43 15 Blue Power стеклоочистителей F44 20 Желтые противотуманные фары F45 7.5 Коричневая система кондиционирования, рециркуляция воздуха
FORD фокус 1, УТВЕРЖДЕНИЕ ОТВЕТОВ И ВОПРОСОВ
Полное описание установки и назначения предохранителей, реле машина Форд Фокус 1. Где находится блок реле стартера? R14. Где находится главное реле Ford Focus 2. K10. реле стартера K11. предохранитель реле компрессора прикуривателя Ford Focus 3. Где находится блок предохранителей и что внутри Ford Focus 2. Звуковой сигнал. Самостоятельная разборка и тестирование автомобильного стартера Ford Focus 2 2. Датчик скорости Ford Focus 1: где и как. Где находится блок реле стартера и предохранитель, крыло стартера для Ford Focus 2 1.6. ВАЖНЫЙ . Расплавленный раньше.
Форд Фокус не заводится
Ford Focus 2005 Европа Focus C-MAX 1.6L Duratorq TDCi (90PS). Зажигание DV6 не включается, не работает стартер. 1: 42 F46 7.5 Коричневый блок управления ABS F47 15 Зажигалка синего цвета F48 10 Красный диагностический разъем F49 25 Белое стекло заднего стекла с подогревом / задняя дверь F50 7.5 Браун с подогревом зеркал F51 Резерв F52 15 Подогрев передних сидений синего цвета F53 10 Красный задний ход, форсунки омывателя F54 Резерв F55 25 Белые электрические стеклоподъемники F56 20 Желтый стеклоочиститель F57 7.5 Коричневый дневной свет (правая сторона) F58 7.5 Коричневый дневной свет (левая сторона) F59 10 Красный выключатель окружающего света F60 7.5 Коричневые блоки подушки безопасности F61 7.5 Браун Электронные компоненты, набор инструментов F62 7.5 Коричневый светлый номерной знак F63 20 Желтый центральный замок
F1 40 оранжевый нормальный F2 Резерв F3 Резерв Лобовое стекло F4 50 с красным обогревом F5 Резерв F6 30 Зеленый Дополнительный вентилятор радиатора для охлаждения двигателя (с кондиционером) F7 40 оранжевый нормальный F8 30 Зеленое зажигание F9 20 Система управления двигателем желтая F10 1 черный зарядить аккумулятор F11 30 Зеленый ABS корпус клапана насоса F12 15 Blue топливный насос F13 30 Зеленые омыватели фар F14 10 Красный стояночный свет F15 10 Красная электромагнитная муфта компрессора кондиционера F16 15 Левая синяя фара (ближний свет) F17 15 Синяя правая фара (ближний свет) F18 10 Красный датчик концентрации кислорода Резерв F19 F20 10 Красная система управления двигателем F21 20 желтых клапанов ABS F22 Резерв F23 Резерв F24 Резерв F25 Резерв F26 10 Левая красная фара ближнего света F27 10 Правая красная фара ближнего света F28 10 Лобовое стекло с красным обогревом F29 30 Зеленый Дополнительный вентилятор радиатора для системы охлаждения двигателя (с кондиционером) F64 30 Зеленый вентилятор отопителя F65 30 Зеленый вентилятор системы радиатора охлаждение двигателя
Ford Mondeo | Возможные неисправности стартера, их причины и методы устранения
Причина неисправности
Метод устранения
При включении стартера якорь не вращается, тяговое реле не срабатывает
1. Неисправна или полностью разряжена аккумуляторная батарея
1. Зарядите батарею или замените
2. Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проb
водов; слабо затянуты наконечники
2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте
вазелином
3. Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на
массу или обрыв
3. Замените тяговое реле
4. Обрыв в цепи питания тягового реле стартера
4. Проверьте провода и их соединения в цепи между штекерами «50» стартера
и выключателя зажигания
5. Не замыкаются контакты «30» и «50» выключателя зажигания
5. Замените контактную часть выключателя зажигания
6. Заедание якоря тягового реле
6. Снимите реле, проверьте легкость перемещения якоря
7. Неисправно реле включения стартера
7. Зачистите контакты реле. Неисправное реле замените
8. Обрыв в цепи питания обмотки реле включения стартера
8. Проверьте провода и их соединения в цепи между штекером
«50» выключателя зажигания и штекером «86» реле
При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает
1. Неисправна или разряжена аккумуляторная батарея
1. Зарядите батарею или замените
2. Окислены полюсные выводы аккумуляторной батареи и наконечники проводов;
слабо затянуты наконечники
2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте
вазелином
3. Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузоb
вом или с выводом «минус» аккумуляторной батареи
3. Подтяните крепления наконечников провода
4. Окислены контактные болты тягового реле или ослабли гайки крепления наконечb
ников проводов на контактных болтах
4. Зачистите контактные болты, затяните гайки крепления проводов
5. Подгорание коллектора, зависание щеток или их износ
5. Зачистите коллектор, замените щетки
6. Обрыв или замыкание в обмотках статора или якоря
6. Замените статор или якорь
7. Замыкание щеткодержателя «положительной» щетки на массу
7. Устраните замыкание или замените крышку со стороны коллектора
При включении стартера тяговое реле многократно срабатывает и отключается
1. Разряжена аккумуляторная батарея
1. Зарядите батарею
2. Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов
2. Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера
3. Обрыв или замыкание в удерживающей обмотке тягового реле
3. Замените тяговое реле
При включении стартера якорь вращается, маховик не вращается
1. Пробуксовка муфты свободного хода
1. Проверьте стартер на стенде, замените муфту
2. Поломка рычага включения муфты или выскакивание его оси
2. Замените рычаг или установите на место его ось
3. Поломка поводкового кольца муфты или буферной пружины
3. Замените муфту
Необычный шум стартера при вращении якоря
Location
General block layout
Designation
| 1 | SRS electronic control unit |
| 2 | Anti-theft LED |
| 3 | Anti-theft control unit |
| 4 | Anti-theft alarm horn – station wagon |
| 5 | Anti-theft alarm horn – sedan |
| 6 | Volume change sensor 1 (anti-theft system) |
| 7 | Volume change sensor 2 (anti-theft system) |
| 8 | Anti-theft alarm relay 1 |
| 9 | Anti-theft alarm relay 2 |
| 10 | Audible warning signal |
| 11 | Audio system output amplifier |
| 12 | Fault indication system add-on unit |
| 13 | Lamp health check system unit |
| 14 | Central locking / anti-theft control unit |
| 15 | Integrated relay / control unit |
| 16 | Cruise control (cruise control) control unit |
| 17 | Cruise control relay |
| 18 | Daylight Resistor |
| 19 | Diagnostic line – additional warning system |
| 20 | Diagnostic line – door locks |
| 21 | Cooling fan motor resistor |
| 22 | Fog lamp relay |
| 23 | Fuel pump |
| 24 | Fuse / relay box, engine compartment |
| 25 | Fuse / relay box, instrument panel |
| 26 | Glow plug timer relay |
| 27 | Headlight washer / washer relay |
| 28 | Turn Signal / Hazard Relay |
| 29 | Inertial fuel cut-off switch |
| 30 | Ambient temperature sensor |
| 31 | Relay for intermittent operation of the rear window wiper |
| 32 | Seat heater relay |
| 33 | Steering wheel position sensor |
| 34 | Sunroof drive motor |
| 35 | Relay for electric sunroof |
| 37 | Active suspension drive valve, right front |
| 39 | Active suspension drive valve, right rear |
| 40 | Suspension control unit |
| 41 | Active Suspension Diagnostic Connector |
| 42 | Throttle valve motor (traction control) |
Расположение блоков управления
Общая схема расположения блоков
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Описание
p, blockquote 5,0,1,0,0 —>
| 1 | Электронный блок управления SRS |
| 2 | Светодиод противоугонной системы |
| 3 | Блок управления противоугонной системой |
| 4 | Звуковой сигнал противоугонной системы-универсал |
| 5 | Звуковой сигнал противоугонной системы- седан |
| 6 | Датчик 1 изменения объема (противоугонная система) |
| 7 | Датчик 2 изменения объема (противоугонная система) |
| 8 | Реле 1 противоугонной системы |
| 9 | Реле 2 противоугонной системы |
| 10 | Звуковой предупреждающий сигнал |
| 11 | Усилитель выходного сигнала аудиосистемы |
| 12 | Дополнительный блок системы индикации неисправности |
| 13 | Блок системы проверки исправности ламп |
| 14 | Центральный замок /блок управления противоугонной системы |
| 15 | Интегрированное реле /блок управления |
| 16 | Блок управления системой поддержания скорости (круиз-контроль) |
| 17 | Реле системы поддержания скорости (круиз-контроля) |
| 18 | Резистор системы освещения в дневное время |
| 19 | Линия диагностики -дополнительная система предупреждений |
| 20 | Линия диагностики – замки дверей |
| 21 | Резистор электродвигателя вентилятора системы охлаждения |
| 22 | Реле противотуманных фар |
| 23 | Топливный насос |
| 24 | Блок предохранителей /реле, моторный отсек |
| 25 | Блок предохранителей /реле, приборная панель |
| 26 | Реле таймера свечей накаливания |
| 27 | Реле очистителя/ омывателя фар |
| 28 | Реле указателей поворота /аварийной сигнализации |
| 29 | Инерционный выключатель отсечки подачи топлива |
| 30 | Датчик температуры окружающего воздуха |
| 31 | Реле прерывистого режима работы очистителя заднего стекла |
| 32 | Реле подогревателя сиденья |
| 33 | Датчик положения рулевого колеса |
| 34 | Электродвигатель привода люка |
| 35 | Реле электропривода люка |
| 37 | Э/м клапан привода активной подвески, правый передний |
| 39 | Э/м клапан привода активной подвески, правый задний |
| 40 | Блок управления подвеской |
| 41 | Диагностический разъем активной подвески |
| 42 | Электродвигатель привода дроссельной заслонки (противобуксовочная система) |
