Блоки в салоне

Блок предохранителей

Он находится в торце панели приборов, за защитной крышкой.

Там должно находится актуальное описание предохранителей для вашей шкода фабиа.

Фото – пример блока предохранителей

Схема

Обозначение схемы

1	(5А) Антиблокировочная система тормозов (с ESP), комбинация приборов
2	(10A) Стоп-сигналы
3	(5A) Система кондиционирования, диагностический разъем (DLC)
4	(10A) Лампы освещения салона
5	(5A) Индикатор открытой или неплотно закрытой двери
6	(5A) Корректор фар
7	(5A) Управление двигателем, усилитель рулевого управления
8	(10A) Усилитель рулевого управления
9	(10A) Подогреваемый кислородный датчик
10	(5A) S-контакт, аудиосистема, комбинация приборов
11	(5A) Электропривод/ обогреватель зеркал заднего вида
12	(5A) Система кондиционирования, привод заслонки забора воздуха, навигационная система, телефон
13	(10A) Фонари заднего хода
14	(10A) Система управления двигателем — Дизель
15	(10A) Очиститель/ омыватель лобового стекла
16	(5A) Комбинация приборов
17	(5A) Система управления двигателем — бензин
18	(5A) Телефон
19	(10A) Автоматическая коробка передач
20	(5A) Реле проверки исправности ламп
21	(5A) Система управления АКПП, подогреватели форсунок омывателя лобового стекла, люк
22	—
23	(10A) Правая фара-дальний свет
24	(10A) Управление двигателем
25	(5A/10A) Антиблокировочная система тормозов (ABS)
26	—
27	—
28	(5A) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, система поддержания скорости управление двигателем
29	—
30	(10A) Индикатор включения дальнего света фар, левая фара — дальний свет
31	(10A) Привод замка крышки багажника /задней двери
32	(10A) Очиститель/ омыватель заднего стекла
33	(5A) Лампы переднего правого габарита/ заднего правого габарита
34	(5A) Лампы переднего левого габарита/ заднего левого габарита
35	(10A) Форсунки- бензин
36	(5A) Лампы подсветки номерного знака
37	(5A) Задний противотуманный фонарь
38	(5A) Электропривод/ обогреватель зеркал заднего вида
39	(20A) Обогреватель заднего стекла
40	(20A) Звуковой сигнал
41	(20A) Очиститель/ омыватель лобового стекла
42	(15A) Прикуриватель
43	(20A) Многофункциональный блок управления 1, селектор КПП – АКПП
44	(15A) Указатели поворота/ аварийная сигнализация
45	(20A) Аудиосистема, навигационная система
46	(25A) Электродвигатель привода стеклоподъемника передней правой двери
47	—
48	(30A) Система управления двигателем – Дизель
49	(15A) Центральный замок
50	(15A) Корректор фар, правая фара-ближний свет
51	(15A) Разъем питания дополнительного оборудования
52	(15A) Система управления двигателем -бензин
53	(25A) Электродвигатель привода стеклоподъемника задней правой двери
54	(15A) Корректор фар, левая фара — ближний свет
55	—
56	(20A) Система управления двигателем -бензин
57	(25A) Разъем электрооборудования прицепа
58	(25A) Электродвигатель стеклоподъемника передней левой двери
59	(20A) CD-чейнджер аудиосистемы
60	(15A) Противоугонная система
61	(15A) Топливный насос-бензин
62	(25A) Люк
63	(15A)Подогреватель передних cсидений
64	(20A) Омыватели фар
65	(15A) Противотуманные фары
66	(25A) Электродвигатель привода стеклоподъемника задней левой двери
67	—
68	(25A) Электродвигатель вентилятора кондиционера /отопителя

Блок реле

Данный блок расположен под самой панелью приборов.

Схема

Назначение

1	Реле топливного насоса (дизель, ATD ^07/00)
2	—  07/00)
3	Реле свечей накаливания
4	— Н01/00)
5	Реле индикатора открытой или неплотно закрытой двери
6	Реле насоса омывателя фар
7	Реле выключателя запрещения запуска
8	Реле 1 дополнительного отопителя, низкая мощность (дизель)
9	Реле 2 дополнительного отопителя, высокая мощность (дизель)
10
11	Реле вспомогательных цепей зажигания
12	Реле системы управления двигателем (дизель, ASY/ATD ^07/00)
13	Блок системы проверки исправности ламп
14	Блок системы проверки исправности ламп
15	Реле топливного насоса (бензин, ARV/AME/ AUA/AUB/ AQV/ATZ/ AQW^01/00)
F1	(40А) Дополнительный отопитель
F2	(40А) Дополнительный отопитель
F3	(40А) Дополнительный отопитель

Зачем менять предохранитель стартера на skoda fabia?

.Итак, начнем нашу статью с причины замены предохранителя стартера на skoda fabia. Замена предохранителя не является особенно сложной процедурой, но когда вы касаетесь электричества своего автомобиля, лучше принять некоторые меры безопасности. Вот почему лучше убедиться в пользе этой процедуры, прежде чем делать ее. Во многих случаях вы попытаетесь выяснить где предохранитель стартера на skoda fabia это, когда у вашего автомобиля проблемы с запуском. Если он не запускается вообще, или, если он не запускается хорошо, вы можете проверить блок предохранителей. Прежде чем сделать это, проверьте аккумулятор, чтобы убедиться, что проблема не в нем. Кроме того, вы должны попытаться проверить контактор вашего автомобиля , потому что это также может быть причиной проблем со стартером вашей skoda fabia. Наконец, последняя возможность, взгляните на электрическое реле если проблема не в этом. Если, несмотря на эти расследования, вам все еще нужно знать где предохранитель на стартер шкода фабия есть, переходите к следующему разделу.

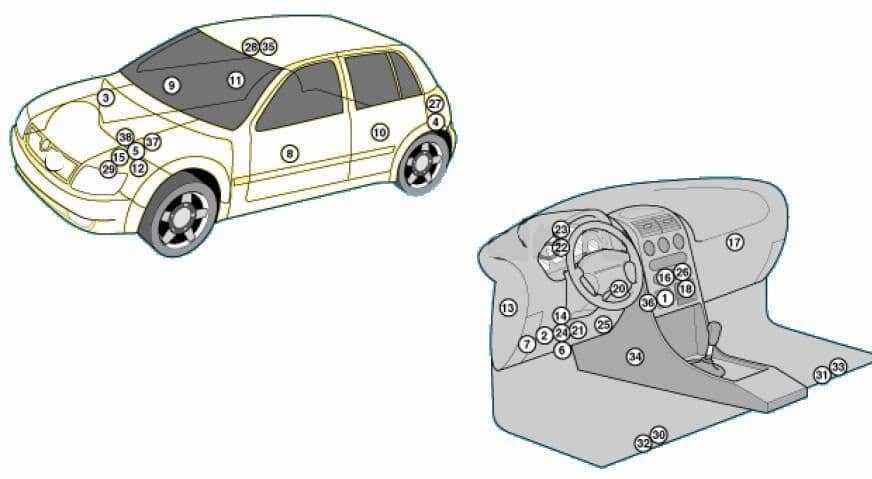

Общее расположение всех блоков

Схема

Описание

1	Блок управления кондиционером – в панели управления отопителем
2	Блок управления противоугонной системой — в многофункциональном блоке управления 2
3	Звуковой сигнал противоугонной системы (^07/00)
4	Звуковой сигнал противоугонной системы (08/00^)
5	Аккумуляторная батарея
6	Блок управления центральным замком — в многофункциональном блоке управления 2
7	Диагностический разъем (DLC) — за вещевым ящиком
8	Блок управления функциями двери, передний левый (центральный замок/ зеркало заднего вида на двери/ стеклоподъемник)
9	Блок управления функциями двери, правый передний (центральный замок/ зеркало заднего вида на двери/ стеклоподъемник)
10	Блок управления функциями двери, задний левый (центральный замок/ стеклоподъемник)
11	Блок управления функциями двери, задний правый (центральный замок/ стеклоподъемник)
12	Блок управления электродвигателем вентилятора системы охлаждения — с кондиционером
13	Блок предохранителей/ реле приборная панель 1
14	Блок предохранителей/реле приборная панель 2
15	Блок предохранителей/ реле, моторный отсек – над аккумуляторной батареей
16	Дополнительный предохранитель (10А) – в задней части блока управления навигационной системой
17	Блок управления вентилятором системы кондиционирования /отопления/ резистор регулирования скорости вращения вентилятора – блок вентилятора, слева
18	Блок управления отопителем – в панели управления отопителем – без кондиционера
19	Звуковой сигнал
20	Кольцевая антенна иммобилайзера -возле замка зажигания
21	Реле указателей поворотов/ аварийной сигнализации – в многофункциональном блоке управления 1
22	Блок управления комбинацией приборов — за приборной панелью- функции: Иммобилайзер, предупреждающие устройства и индикаторы
23	Зуммер предупреждения об оставленных включенными лампах- в комбинации приборов
24	Многофункциональный блок управления 1 — под блоком предохранителей/ реле 2 приборной панели-функции: Привод замка крышки/ двери багажного отделения, система поддержания скорости, обогреватель заднего стекла, звуковой сигнал, указатели поворота /аварийная сигнализация, лампы освещения салона, очиститель заднего стекла, фонари заднего хода (МКПП), омыватель лобового стекла, очистители лобового стекла
25	Многофункциональный блок управления 2-функции: Противоугонная система, центральный замок, электропривод/ подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников
26	Блок управления навигационной системы-в панели управления навигационной системой/ радио
27	Блок управления системой парковки
28	Зуммер системы парковки-около лампы освещения салона
29	Блок управления усилителем рулевого управления
30	Блок управления подогревом сиденья – под сиденьем, со стороны водителя
31	Блок управления подогревом сиденья- под сиденьем, со стороны пассажира
32	Боковой датчик удара, левый — под передним сиденьем
33	Боковой датчик удара, правый – под передним сиденьем
34	Блок управления системы SRS — за центральной консолью
35	Блок управления люком — за лампой освещения салона
36	Блок управления интерфейсом телефона
37	Электронный блок управления КПП
38	Датчик скорости автомобиля — КПП

Замена предохранителей

При замене плавких вставок сгоревших предохранителей учитывают значение номинальной силы тока определённого контура цепи: не допускается использование временных перемычек, особенно в местах с высоким напряжением – это приводит к коротким замыканиям и возможному возгоранию электропроводки.

Если маркировка на предохранителях отсутствует или её невозможно прочесть в амперах, то можно ориентироваться на цвета, которые соответствуют значениям:

• 5А – светло-коричневый
• 7,5А — коричневый
• 10А – красный
• 15А — синий
• 20А – жёлтый
• 25А – белый
• 30А – зелёный

Боковая панель в салоне снимается на левой стороне (отжать защёлки-фиксаторы)

Далее снимается передняя крышка

Монтажный блок предохранителей в салоне закреплён на двух болтах

• Болты отворачиваются и блок полностью вынимается из гнезда.
• Сгоревший предохранитель меняют на новый (либо плавкую вставку), используя специальный пинцет, который входит в комплект блока и закреплён сбоку на резервном гнезде. После чего блок и приборную крышку с панелью устанавливают в обратной последовательности.

Наиболее частые причины неисправностей электрооборудования: слабые, либо окисленные клеммы в местах контактов, обрыв или повреждённая изоляция проводки (короткие замыкания), недостаточный контакт на «массу» (окисление клемм АКБ). Бывает достаточно зачистить места разъёмов мелкозернистой шкуркой, протерев насухо, и устранить нарушение.

Чтобы определить причину отказа, необходимо внимательно изучить схему монтажного блока предохранителей и реле, после чего проверить работоспособность приборов (ламп) и плавкие вставки на целостность. Если предохранители и реле в рабочем состоянии, то причину следует искать в электропроводке.

Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-skoda-fabia.html

Оплаченные ссылки

Проще всего проверить исправность реле, заменив его на заведомо исправное. Так поступают в мастерских. Так как у любителей очень редко бывает в распоряжении исправное запасное реле, рекомендуется следующий шаг с так называемым коммутационным реле, которое кроме прочего используется для включения противотуманных и основных фар.

Включить зажигание и соответствующий выключатель.

Сначала с помощью индикатора напряжения определить, прикладывается ли напряжение к соответствующей плюсовой клемме гнезда реле

Для этого подключить индикатор к массе и другой контакт осторожно вставить в клемму

Блок реле и предохранителей №2 Ауди A4 (B6)

Блок предохранителей и реле №2 Ауди А4 B6

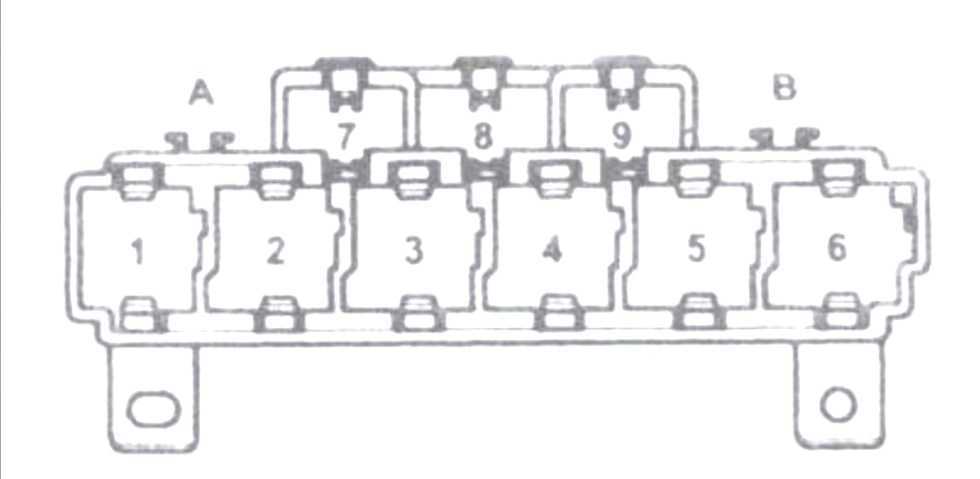

Блок реле и предохранителей №2 Audi A4 B6 располагается в салоне автомобиля в подрулевом пространстве с левой стороны по ходу движения. Для доступа к Блоку реле №2 необходимо демонтировать обшивку подрулевого пространства.

№	Назначение реле и предохранителей
1	Реле топливного насоса
2	Реле управляющего устройства для управляемого гидропривода
3	Реле двутонального звукового сигнала
4	Реле усилителя тормозного привода
5	Свободный разъем
6	Разгрузочное реле Х-контакта
7	Свободный разъем
8	Свободный разъем
9	Свободный разъем
A	Свободный разъем
B	Предохранитель с тепловым реле

Fuse Layout Skoda Fabia 1999-2006

Cigar lighter (power outlet) fuses in the Skoda Fabia are the fuses #42 (Cigarette lighter, power socket) and #51 (Power socket in the luggage compartment) in the Instrument panel fuse box.

Table of Contents

Colour	Maximum amperage
light brown	5
brown	7,5
red	10
blue	15
yellow	20
white	25
green	30

Fuses in the dash panel

The fuses are located to the left of the dashboard behind the cover.
Set the screwdriver under the safety cover (on the recess in the safety cover), lever it up carefully in the direction of the arrow (A) and take it out in the direction of the arrow (B).

Fuse box diagram

Advertisements

Fuses assignment

No.	Power consumer	Amperes
1	Instrument cluster, ESP	5
2	Brake lights	10
3	Power supply for the diagnostics, air-conditioning system	5
4	Interior lighting	10
5	Not assigned
6	Lights and Visibility	5
7	Engine electronics, power-assisted steering	5
8	Not assigned
9	Lambda probe	10
10	S-contact (For power consumers, e.g. the radio, which can be operated with the ignition switched off as long as the ignition key is not withdrawn)	5
11	Electrically adjustable rear mirror (For vehicles with an electrical power window system)	5
12	Ventilation system, air-conditioning system, Xenon headlight	5
13	Reversing light	10
14	Diesel engine control unit	10
15	Headlight cleaning system, window wiper	10
16	Instrument cluster	5
17	Petrol engine — control unit (It is 15 amps for a vehicle with a 1.2 litre engine.)	5
18	Phone	5
19	Automatic gearbox	10
20	Control unit for lamp failure	5
21	Heated windscreen washer nozzles	5
22	Not assigned
23	Right main beam	10
24	Engine electronics	10
25	Control unit for ABS, TCS	5
25	control unit for ESP	10
26	Not assigned
27	Not assigned
28	Cruise control, switch for the brake and clutch pedal	5
29	Not assigned
30	Main beam on the left and indicator light	10
31	Central locking system — door lock for the boot lid	10
32	Rear window wiper	10
33	Parking light on the right	5
34	Parking light on the left	5
35	Injector — petrol engine	10
36	Licence plate light	5
37	Rear fog light and indicator light	5
38	Heating of the external mirror	5
39	Rear window heater	20
40	Horn	20
41	Front window wiper	20
42	Cigarette lighter, power socket	15
43	Central control unit, selector lever lock for the automatic gearbox	20
44	Turn signals	15
45	Radio, navigation system	20
46	Electrical power window (at the front on the right)	25
47	Not assigned
48	Diesel engine — control unit, injector	30
49	Central locking system	15
50	Low beam on the right	15
51	Power socket in the luggage compartment	15
52	Ignition	15
53	Electrical power window (at the rear on the right)	25
54	Low beam on the left	15
55	Not assigned
56	Control unit — petrol engine	20
57	Towing device	25
58	Electrical power window (at the front on the left)	25
59	Not assigned
60	Horn for the anti-theft alarm system	15
61	Fuel pump — petrol engine	15
62	Electric sliding/tilting roof	25
63	Seat heaters	15
64	Headlight cleaning system	20
65	Fog lights	15
66	Electrical power window (at the rear on the left)	25
67	Not assigned
68	Fresh air blower	25

Fuses at the battery

Opening of the positive terminal cover

Fuse cover

Advertisements

Fuse box diagram (version 1)

Fuses assignment at battery (version 1)

No.	Power consumer	Amperes
1	Dynamo	175
2	Interior	110
3	The radiator fan	40
4	ABS or TCS or ESP	40
5	Power steering	50
6	Glow plugs (Only for diesel engine 1.9/96 kW.)	50
7	ABS or TCS or ESP	25
8	The radiator fan	30
9	The air conditioning system	5
10	Engine control unit	15
11	Central control unit	5
12	Automatic gearbox	5

Fuse box diagram (version 2)

Fuses assignment at battery (version 2)

No.	Power consumer	Amperes
1	Dynamo	175
2	Interior	110
3	Power steering	50
4	Glow plugs	40
5	The radiator fan	40
6	ABS or TCS or ESP	40
7	ABS or TCS or ESP	25
8	The radiator fan	30
9	Not assigned
10	Central control unit	5
11	The air conditioning system	5
12	Not assigned
13	Automatic gearbox	5
14	Not assigned
15	Not assigned
16	Not assigned

Установка доп. розетки в skoda fabia II combi

«Дополнительная розетка никогда не помешает» — подумал я когда покупал свою Фабию. Очень уж неудобно расположен прикуриватель. Находится он между водительским и пассажирским сидениями. Если установить в машину видеорегистратор, навигатор, антирадар и прочую лабуду, то получается, что куча проводов тянется через пол-салона. Гарантия кончилась — пора начинать модифицировать свой авто… У китайцев была куплена розетка следующей модификации — ST0411 Vehicle DIY Cigarette Lighter Socket (12V)

Задача №1 — определить место установки. Вариантов было много. Выбрал самое оптимальное

Дырку под розетку просверлил впритык. По резьбе закрутил ее. Не понадобилось даже закручивать гайку с обратной стороны.

Задача №2 — протянуть провода.

Отодвигаем сиденья как можно дальше назад. Принимаем позу ЗЮ и начинаем тянуть один провод (+) к блоку предохранителей. Минус тянуть никуда не надо. Подсоединяем его с помощью болта к железяке расположенной рядом (красная стрелка).

Протягиваем плюс за педалями. Смотрим чтоб провод не касался движущихся частей. В дальнейшем уложил его в гофру.

Снимаем воздуховод, открутив винт показанный красной стрелкой. Откручиваем 2 винта крепления блока предохранителей и вынимаем его из места постоянной дислокации.

Тянем провод параллельно связке проводов идущих к блоку предохранителей.

Покупаем контакт N90732603. Зажимаем в него кабель. Изолируем его термоусадкой и вставляем в блок предохранителей (место 41. см. красный провод) предварительно вынув пластиковую заглушку с торца. Собираем все в обратном порядке и ставим предохранитель на 10 Ампер

Теперь у меня есть розетка без постоянного питания (отключаемая).

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4  в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

• Расположение блока предохранителей в салоне автомобиля.
• С левой стороны сбоку панели.
• 1 — блок предохранителей
• 2 — пинцет для извлечения предохранителей
• 4 — кривошип для аварийного управления люком.

Назначение предохранителей Ауди а4
1	5А — Обогрев форсунок стеклоомывателя
2	10А — Указатели поворотов
3	5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4	5А — Освещение номерного знака
5	10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А — Центральный замок
7	10А — Системе ABS
8	5А — Телефон
9	10А — Обогрев зеркал и дверных замков
10	5А — Корректор фар
11	5А — Круиз-контроль
12	10А — Встроенная диагностика
13	10А — Стоп-сигналы
14	10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16	5А — Система ABS
17	10А — Обогрев дверных замков
18	10А — правый дальний свет
19	10А — Левый дальний свет
20	15А — Правый ближний свет, электрокорректор фар
21	15А — Левый ближний свет, электрокорректор фар
22	5А — Правые габаритные огни
23	5А — Левые габаритные огни
24	25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А — вентилятор отопителя, кондиционер
2627	30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28	15А — Управление двигателем
30	20А — Электропривод люка в крыше
31	15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А — Управление двигателем
33	15А — предохранитель прикуривателя audi a4
34	15А — Управление двигателем
35	30А — Электророзетка для прицепа
36	15А — Телефон, радио
38	15А — Освещение багажника, центральный замок
39	15А — Аварийное освещение
40	25А — Клаксон
41	25А — Система ABS (гидромодулвтор/насос]42
42	40А — Вентилятор
43	5А — S-контакт [центральный замок, радио, навигационная система)
44	30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3	Реле электромагнитной муфты (система кондиционирования]
4	Блок управления сигнализаторами
5	Блок управления сигнализаторами
7	—
8	Реле фар дневного света
9	Реле фар света
10	Реле противотуманных фар
11	Блок управления для зеркала с функцией откидывания
12	Блок управления для зеркала с функцией откидывания
13	—
14	Предохранитель для специальной сигнальной системы
15	—
16	Предохранитель для специальной сигнальной системы
17	Предохранитель для таксометра
18	Предохранитель гидравлического насоса системы Предохранитель передатчика

1. Дополнительная плата реле Audi A4.
2. Расшифровка.

1	Репе задних противотуманных огней
2	Реле режима работы вентилятора на максимальной скорости
3	Реле режима работы вентилятора на первой ступени
4	Реле блока управления стекло­подъемником
5-15	—
16	Предохранитель механизма пере­становки сиденья
17	—
18	Предохранитель гидравлического насоса системы (ABS)
19	Предохранитель вентилятора радиа­тора
20	—
21	Реле обмотки переключения вен­тилятора радиатора
22	Реле задних стеклоподъемников
23	Реле передних стеклоподъемников
24	Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

1	Реле системы обогрева кислород­ного датчикаРеле I свечей накаливания — ох­лаждающей жидкости
2	Реле II свечей накаливания — ох­лаждающей жидкости
3	Реле системы прямого впрыски­вания дизельного двигателя
4-5	—
6	Предохранитель электрооборудова­ния двигателя
7	Предохранитель I свечей накалива­ния — охлаждающей жидкости
8	Предохранитель II свечей накалива­ния — охлаждающей жидкости
9	Предохранитель свечей накалива­ния
