Grand Vitara. Назначение предохранителей и реле.

Блок предохранителей под капотом:

Вот назначение предохранителей и реле в нем:

Реле (верх. ряд)1. реле электробензонасоса2. основное реле3. реле отопителя

Предохранители, верхний ряд по горизонтали:

15А — синий — компрессор кондишина20А — зеленый — подогреватель датчика кислородного15А — синий — электропривод заслонки дроссельной 20А — зеленый — реле АКПП (блока управления)

Предохранители в вертикальном рядудва синих предохранителя 15А :Верхний предохранитель — левая фараНижний предохранитель — правая фара

Предохранители, вертикальный ряд с правой стороны, сверху вниз:

40А — зеленый — вентилятора отопителя переднего30А — розовый — модулятор давления ABS50А — красный — модулятор давления ABS20А — салатовый — основное реле30А — зеленый — омыватель фар10А — красный — левая фара дальний свет10А — красный — правая фара дальний свет10А — красный — фары40А — зеленый — стартер40А — зеленый — замок зажигания

Предохранители, горизонтальный ряд внизу:

25А — белый — обогреватель заднего стекла15А — синий — звуковой сигнал20А — желтый — передние противотуманки20А — желтый — обогреватель зеркал Реле в нижнем ряду

1. реле дальнего света 2. реле ближнего света3. реле стартера

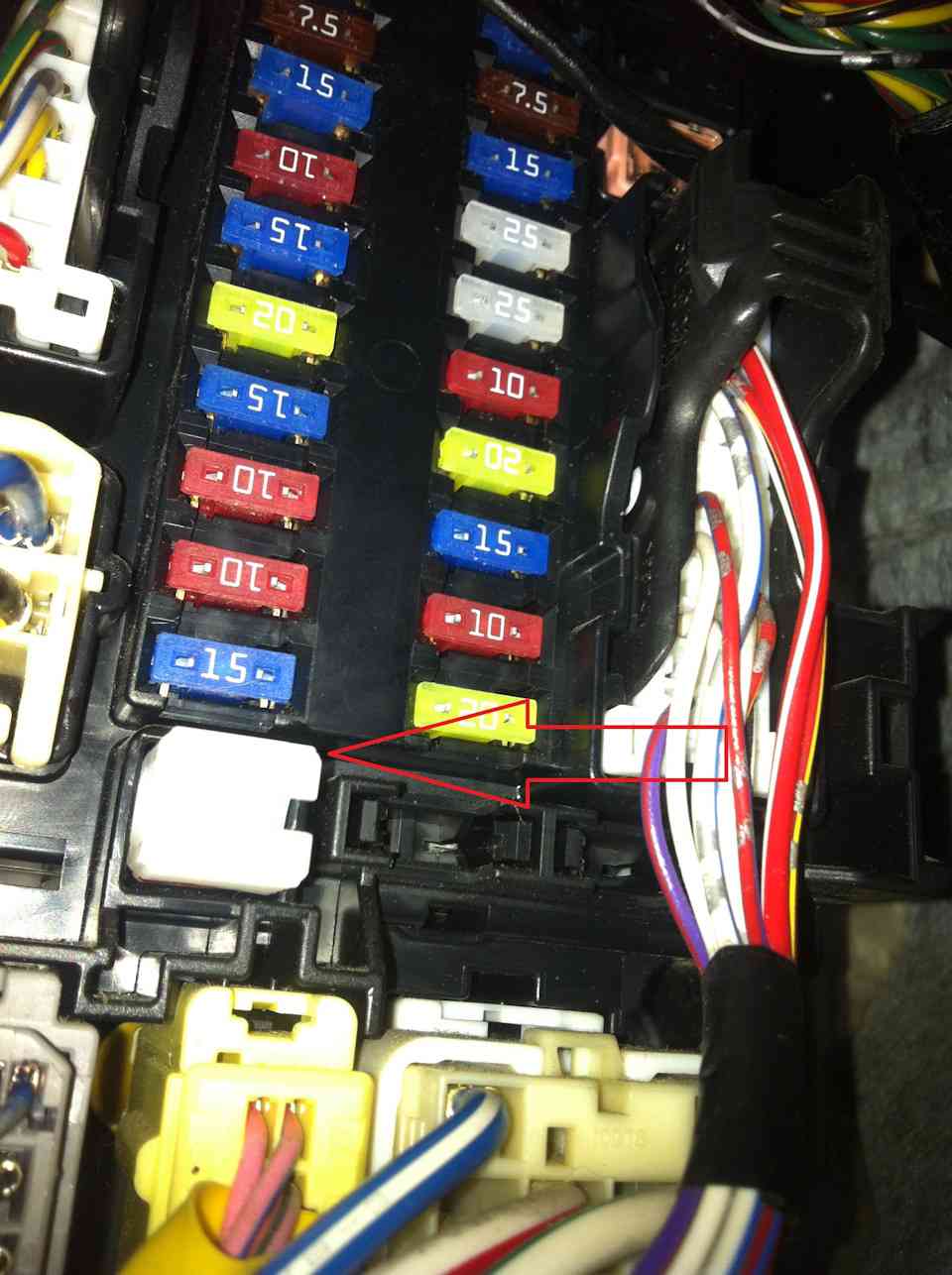

Салонный блок предохранителей расположен здесь: Назначение предохранителей в нем

Схема предохранителей Suzuki Grand Vitara 2005-2015

Использована информация из руководств по эксплуатации 2008 и 2010 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетка) в Suzuki Grand Vitara расположены в блоке предохранителей панели приборов – см. предохранители «АКК 3» и «АКК 2».

Оглавление

Блок предохранителей в моторном отсеке

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	A	Name	Цепь защищена
1	15	КПРСР	Компрессор кондиционера
2	20	О2 ХТР	Нагреватель датчика O2
3	15	ТР ТО	Дроссельный двигатель
4	20	AT	Автоматическая коробка передач
5	25	RR DEF	Задний обогреватель
6	15	HORN	Horn
7	20	противотуманные фары	Передняя противотуманная фара
8	20	МРР ХТР	Зеркальный обогреватель
9	40	ФР УДАР	Двигатель переднего вентилятора
10	30	АБС 2	привод АБС
11	50	АБС 1	привод АБС
12	20	FI	Главный предохранитель
13	—	—	—
14	10	В/Д Л	Фара дальнего света, левая
15	10	В/Л Р	Фара дальнего света, правая
16	10	H/L	Фара
17	40	ST	Пусковой двигатель
18	40	IGN	Зажигание
19	15	В/Н НИЖ Н	Фара ближнего света, левая
20	15	В/Н НГ П	Фара ближнего света, правая
21	80		Все оборудование

Первичные предохранители

Name	Описание
60А ЛАМПА	Головной свет, Аксессуар, Плафон, Люк на крыше, Аварийная сигнализация, Дверной замок, Задний противотуманный фонарь, Стоп-сигнал, Задний фонарь
50А ЗАЖИГ 2	Стеклоочиститель/омыватель, Стеклоподъемники, Обогрев сидений
40А полный привод	полный привод
30А РДТР 1	Вентилятор радиатора
30А РДТР 2	Вентилятор радиатора

Схема блока предохранителей (2008 г.)

Назначение предохранителей в салоне (2008 г.)

№	A	Name	Цепь защищена
A	15	STOP	Стоп-сигнал
B	—	—	—
C	15	АКК 3	Розетка для аксессуаров
D	10	КРУИЗ	Круиз-контроль
E	15	АКК 2	Гнездо для прикуривателя или аксессуара
F	20	WIP	щетка стеклоочистителя
G	15	IG2 СИГ	Сигнал зажигания и подогрев сиденья
H	10	BACK	Задний фонарь
I	10	АБС/ЭСП	Контроллер ABS или ESP
J	15	A/B	Воздушная подушка
K	—	—	—
L	15	HAZ	Аварийная световая сигнализация
M	7.5	ST SIG	Сигнал стартера
N	20	РР УДАР	—
O	25	S/R	Мотор солнечной крыши
P	15	DOME	Купольная лампа
Q	10	TAIL	Задний свет
R	20	D/L	Привод замка двери
S	15	ACC	Радио, Дверное зеркало с дистанционным управлением
T	10	МЕТР	метр
U	20	ИС КАТУШКА	Катушка зажигания
V	20	П/В Т	Электростеклоподъемник
W	30	P/W	Электростеклоподъемник

Назначение предохранителей в салоне (2010 г.)

№	A	Name	Цепь защищена
A	10	DOME	Купольная лампа
B	10	STOP	Стоп-сигнал
C	—	—	—
D	15	АКК 3	Розетка для аксессуаров
E	10	КРУИЗ	Круиз-контроль
F	15	АКК 2	Гнездо для прикуривателя или аксессуара
G	20	WIP	щетка стеклоочистителя
H	15	IG2 СИГ	Сигнал зажигания и подогрев сиденья
I	10	BACK	Задний фонарь
J	10	АБС/ЭСП	Контроллер ABS или ESP
K	15	A/B	Воздушная подушка
L	15	РАДИО	Радио
M	15	HAZ	Аварийная световая сигнализация
N	7.5	ST SIG	Сигнал стартера
O	10	ECM	Модуль управления двигателем
P	25	S/R	Мотор солнечной крыши
Q	25	B/U	Резервное копирование
R	10	TAIL	Задний свет
S	20	D/L	Привод замка двери
T	15	ACC	Радио, Дверное зеркало с дистанционным управлением
U	10	МЕТР	метр
V	20	ИС КАТУШКА	Катушка зажигания
W	—	—	—
X	30	P/W	Электростеклоподъемник

Блоки под капотом

Основной блок

Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.

Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.

Описание предохранителей

p, blockquote 11,0,0,0,0 —>

1	15А Электромагнитная муфта кондиционера
2	20А Подогреватель кислородного датчика
3	15А Электропривод дроссельной заслонки
4	20А АКПП
5	25А Обогреватель заднего стекла
6	15А Звуковой сигнал
7	20А Противотуманные фары
8	20А Обогреватель зеркал
19	15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар
20	15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар
9	40А Вентилятор отопителя
10	30А Блок управления ABS 2, блок управления ESP
11	50А Блок управления ABS 1, блок управления ESP
12	20А Главное реле
13	30А Электро насос омывателя фар
14	10А Левая фара (дальний свет)
15	10А Правая фара (дальний свет)
16	10А Реле дальнего света фар, реле ближнего света фар
17	40А Стартер ST
18	40А Замок зажигания IGN

p, blockquote 12,0,0,0,0 —>

A	Реле дальнего света фар
B	Реле ближнего света фар
C	Реле стартера
D	Реле бензонасоса
E	Главное
F	Электродвигателя вентилятора отопителя
G	Электропривода дроссельной заслонки
H	Электродвигателя вентилятора системы охлаждения №1, 2, 3
I
J
K	Реле стоп-сигналов

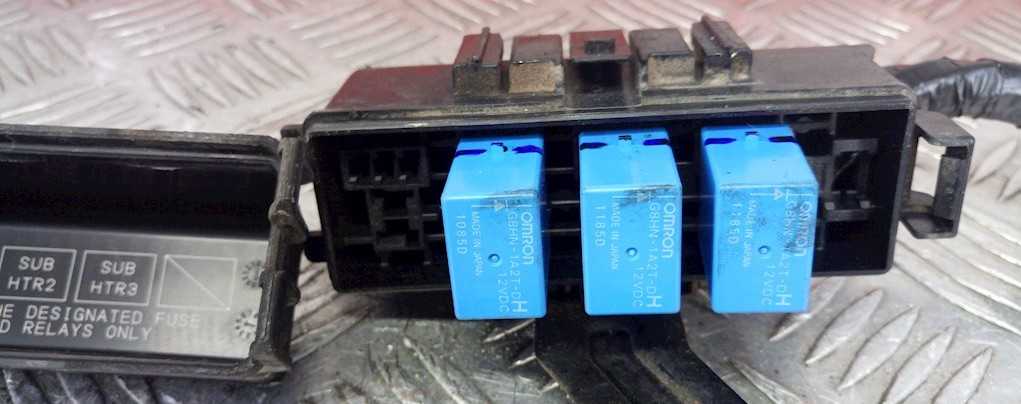

Дополнительный блок реле

Дополнительный блок

Он находится не далеко от аккумулятора и состоит из силовых предохранителей.

Обозначение

p, blockquote 19,0,0,0,0 —>

1	120/80А Все цепи, аккумулятор, блок предохранителей №1
2	30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1
3
4	40А Блок управления 4WD
5	50А Замок зажигания
6	60А Блок предохранителей №2, реле ближнего света фар, монтажный блок
7	Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2
8	Блок предохранителей №2

Блок под капотом

Находится с правой стороны, рядом с аккумуляторной батареей.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Вариант 1

p, blockquote 6,0,0,0,0 —>

Схема

p, blockquote 7,0,1,0,0 —>

p, blockquote 8,0,0,0,0 —>

Описание

p, blockquote 9,0,0,0,0 —>

F1	(15А/25А) Дополнительное оборудование
F2	(15А) Бензин: Управление двигателем
F3	(15А) Правая фара
F4	(15А)
F5	(60А)
F6	(З30А) Блок предохранителей/реле приборной панели
F7	(60А) Цепи замка зажигания
F8	(50А) Система ABS/ESP
F9	(80А/100А)
F10	(30А) Управление двигателем
F11	(25А) Система кондиционирования

Дополнительные элементы

p, blockquote 10,0,0,0,0 —>

Расшифровка

p, blockquote 11,0,0,0,0 —>

1. Предохранитель или реле дополнительного оборудования
2. Предохранитель или реле дополнительного оборудования
3. Реле компрессора кондиционера
4. Реле вентилятора кондиционера
5. Предохранители дополнительного оборудования

Вариант 2

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Схема

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,1,0,0,0 —>

Назначение

p, blockquote 16,0,0,0,0 —>

1	Реле системы кондиционирования
2	Реле №1 высокой скорости э/дв вентилятора конденсатора
3	Реле противотуманных фар
4	Реле звукового сигнала
5	Реле э/дв вентилятора конденсатора
6	Реле №2 высокой скорости э/дв вентилятора конденсатора
7	Реле системы управления трансмиссией
8	Реле нагревателя кислородного датчика
F1	(15А) Левая фара
F2	(15А) Управление двигателем
F3	(15А) Стоп-сигналы
F4	(25А) Обогреватель заднего стекла
F5	(60А) Электродвигатель вентилятора отопителя
F6	(60А) Система ABS
F7	(15А) Управление двигателем
F8	(15А) Звуковой сигнал
F9	(25А) Система кондиционирования
F10	(15А) Противотуманные фары
F11	(15А) Правая фара
F12	(60А) Блок предохранителей/ реле приборной панели
F13	(60А) Цепи замка зажигания

Дополнительные элементы

1. (120А) Генератор (главная плавкая вставка на клемме батареи)
2. (40А) Дополнительный отопитель
3. (40А) Электродвигатель вентилятора системы охлаждения
4. (80А) Свечи накаливания

среда, 23 октября 2019 г.

Почему не работает прикуриватель, Сузуки Гранд Витара

Почему не работает прикуриватель, Сузуки Гранд Витара?

Вытащите его, может быть что все станет ясно, там есть контактная шайба и гаечка, может быть подгорели. Может быть что у вас там разъем прям на прикуривателе и дело в нем.

21 Июня 2015, 19:19

Берите контрольку с длинноватыми проводами, необходимо узнать массы нет либо +12.

Если во всех варианта будет пылать, означает масса на прикуриватель потерялась. Если на прикуривателе нет, а на предохранителе есть, то разбираем монтажный блок, может быть там проводник сгорел.

22 Июня 2015, 02:50

На прикуривателях нездоровое место это масса.

21 Июня 2015, 15:29

Еще вопрос к для вас, у вас наличие напряжения в прикуривателе находится в зависимости от положения ключа зажигания, другими словами оно там всегда присутсвовало либо только когда ключ в замке повернете? Вообщем, если все как вы пишите, необходимо разъемы все проверить, мог кое-где контакт подгореть, оплавиться. Компрессор то, не хило ток потребляет, при этом длительное время, так что угодно могло поплавиться.

22 Июня 2015, 03:01

Вы все таки не ответили о зависимости наличия напряжения в прикуривателе от положения ключа зажигания.

Есть машины у каких в прикуривателе напряжение есть всегда, а есть в каких напряжение возникает, только когда вставлен и повернут ключ зажигания.

22 Июня 2015, 17:08

Почетаемый незнакомец. Я на данный момент рад и мне неудобно. Рад от того, что делему решил. И мне неудобно перед тобой за беспокойство.

Компьютер показал один предохранитель верно. А другой не тот, 2-ой предохранитель стоял в другом месте и был спаленный. К тому же на 20 А. Должен стоять на 15.

Сейчас другое. А здесь что скажешь. В баке стоит дорогой фильтр с насосом. Поменять недешево.

Так же помните о покрышках, которые есть возможность взять для прохладного времени года, и это может быть будут надежные всесезонные колеса.

Источник

Зачем менять предохранитель кондиционера на Suzuki Grand Vitara?

.Итак, начнем наш контент о расположении предохранителя кондиционера вашего Suzuki Grand Vitara благодаря его изменению. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены. Действительно, если ваш не работает кондиционер на сузуки гранд витара Более того, если вы уже перезарядили его, проверили на предмет возможных утечек в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что причиной является предохранитель. Вы должны знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Suzuki Grand Vitara. . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена, с помощью очень простой визуальной проверки. В общем, вам захочется заменить предохранитель кондиционера Suzuki Grand Vitara, когда он больше не работает без видимой причины .

Предохранители

Предохранители

Сообщение suzuk » 01 сен 2016, 20:10

Предохранители

Сообщение Тарасевич » 01 сен 2016, 20:51

Предохранители

Сообщение mTower » 02 сен 2016, 10:24

Предохранители

Сообщение ТоНик » 02 сен 2016, 10:34

Предохранители

Сообщение iHARD » 02 сен 2016, 11:34

Предохранители

Сообщение Тарасевич » 02 сен 2016, 12:39

Предохранители

Сообщение Тарасевич » 02 сен 2016, 12:43

Предохранители

Сообщение iHARD » 02 сен 2016, 13:56

вы слишком разбалованы. ну, ночь. ну, дождь/мороз. что такого? не надо волноваться. надо просто ехать и все.

это я ночью в июле месяце в Норвегии сильно за полярным кругом. заменой предохранителя в дождик меня не напугаешь)))))))

Предохранители

Сообщение Тарасевич » 02 сен 2016, 14:25

Предохранители

Сообщение iHARD » 02 сен 2016, 15:17

хехехе)))) мне для этого достаточно в страховую позвонить. и бензин привезут, и колесо накачают, и предохранитель поменяют. а учитывая, что живу в стране, где вдоль 500 км, а поперек 350, то ждать не очень долго придется)))))))))))

Предохранители

Сообщение Harold » 09 сен 2016, 11:32

Вы считаете это умнее? Лишние метры провода до предохранителя вокруг машины?!

На Зафире так, а на Омеге тоже под рулём, проблемы не вижу снять два болта. А на трассе менять предохранитель в машине?! Кто-то таким занимался? По-моему проще доехать до того места, где это сделать удобнее.

Предохранители

Сообщение iHARD » 09 сен 2016, 12:02

понятно, что не специалиста из Suzuki пришлют)))) так-то я еще ни разу не пользовался подобными услугами. по страховке я могу получить помощь даже в случае сухого бака. приедут, заправят, заведут, пожелают приятной дороги. а не сделают, я поменяю страховую компанию, благо их тут много и все хотят видеть меня своим клиентом.

Схема расположения предохранителей и реле в монтажных блоках, а также их назначение для гранд витары 1.

Рассмотрены автомобили 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

Расположение монтажных блоков под капотом и салоне автомобиля.

Схема расположения предохранителей и реле в моторном отсеке.

F1	(15А/25А) Дополнительное оборудование
F2	(15А) Бензин: Управление двигателем
F3	(15А) Правая фара
F4	(15А)
F5	(60А)
F6	(З30А) Блок предохранителей/реле приборной панели
F7	(60А) Цепи замка зажигания
F8	(50А) Система ABS/ESP
F9	(80А/100А)
F10	(30А) Управление двигателем
F11	(25А) Система кондиционирования

F1	(120А) Генератор
F2	(40А) Дополнительный отопитель
F3	(40А) Электродвигатель вентилятора системы охлаждения

Тип 3.

F1 (80А) — свечи накаливания

F2 (140А) — генератор

Блок предохранителей и реле в салоне suzuki grand vitara.

Блок предохранителей тип 1.

F1	(15 А)
F2	(15А) Задний противотуманный фонарь
F3	(20А) Центральный замок
F4	(15А) Управление двигателем
F5	(20А) Подогреватель топливного фильтра
F6	(15А) Аварийная сигнализация
F7	(15А)
F8	(15А)
F9	(30А) Электродвигатель вентилятора отопителя
F10	(30А) Электропривод стеклоподъемников
F11	(30А) —
F12	(15А) Управление двигателем
F13	(10А)
F14	(15А) Очиститель/омыватель лобового стекла
F15	(20А)
F16	(15А) Подогреватель сидений
F17	(15А)
F18	(25А) Люк
F19	(20А)

• < Назад
• Вперёд >

Suzuki Grand Vitara | Блоки предохранителей и реле

№ предохранителя

Сила тока, А

Защищаемые цепи

1

10

Выключатель кондиционера, выключатель обогрева заднего стекла

2

10

Левая передняя лампа габаритного света, левый задний фонарь

3

10

Комбинация приборов

4

10

Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом

5

10

Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации

6

10

Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака

7

10

Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности

8

15

Прикуриватель

9

10

Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП

10

10

ЭБУ подушек безопасности

11

20

Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя

12

15

Электродвигатель очистителя заднего стекла, блок подрулевых переключателей

13

10

Реле стартера, реле охранной сигнализации

14

—

Не используется

15

10

Блок управления системой освещения дневного движения

16

20

Выключатель обогрева левого (правого) переднего сиденья

17

10

Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)

18

15

Катушка зажигания, конденсатор

19

15

Реле стеклоподъемников, выключатель стоп-сигнала

20

15

Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией

21

20

Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей

22

10

Реле заднего противотуманного света

23

10

Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар

24

10

Реле вентилятора салона, блок управления люком крыши

25

30

Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией

26

15

Правая фара

27

10

Реле противотуманных фар

28

15

Левая фара, комбинация приборов

Схема блока предохранителей с 2009 года

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

• F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
• F2 (7,5 А) Левая фара (ближний свет)
• F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
• F4 (10 А) Левая противотуманная фара
• F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
• F6 (15 А) Прикуриватель
• F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
• F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
• F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
• F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
• F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
• F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
• F13 (10 А) Правая фара (дальний свет)
• F14 (10 А) Правая противотуманная фара.
• F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
• F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
• F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
• F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
• F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
• F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

• К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
• К2 – реле очистителя ветрового стекла;
• К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5 – реле включения дальнего света фар;
• К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
• К7 – реле включения обогрева заднего стекла;
• К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Ключевые слова: монтажный блок лада нива

Suzuki Grand Vitara DDiS1.9 Просто дизель › Logbook › Предохранители

Обычные плавкие предохранители, никогда не горят в Витарике. У меня сгорел один :). Ни то что б перед этим я ничего не делал, даже наоборот снял обшивку пассажирской двери увидел не подсоединённую фишку и неудачно замерил в ней напряжение. КЗ и машина стоит мёртвая, совсем мёртвая ничего не работает ни зажигание ни эмоболайзер, ни сигналка.Помню, что видел блок предохранителей под капотом туда и полез.

Надписи очень не убедительные, ну выковарил парочку предохранителей пинцетом на угад, проверил вроде целые.Пошел искать перевод их значение на человеческий язык.

Но без инструкции разобратся какой предохранитель за, что отвечает невозможно.

Так же не очень сразу я определил, что сгорел предохранитель «P» — .Dome lamp fuse — как я понял, что то там с подсветкой.И уже потом нашел за, что отвечает этот предохранитель:(Р) 15 A DOME АудиосистемаБлок управления кондиционером с автоматическим управлениемБлок управления двигателемДиагностический разъемБлок управления электрооборудованием кузоваГлавный переключательБлок управления системы дистанционного запуска двигателяИнформационный дисплейКомбинированный переключательПодсветка салонаЗадняя подсветка салонаЛампа подсветки центральной консолиЛампа подсветки багажного отделенияЛампа подсветки шторок безопасности водительской стороныЛампа подсветки шторок безопасности пассажирской стороны

A я замкнул контакты фишки с которой берется 12 V на свет лампочки подсветки в двери, хотя зажигание не было включено, так как дверь была открыта то на фишку подавалось 12 В.

Да этой лампочки по дефолту в наших Витариках нет, как нет и самого фонаря, но вот проводка и фишка в дверях есть и на неё, при открывании двери подается 12 В.А кто хочет установить себе такой девайс японцы производят и сами фонари и проводку для них, не надо ничего колхозить!

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную

Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется. Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.
