Реле и предохранители

Расположение и функции предохранителей и реле Nissan Primera P12

1. аудиосистема, навигация, канал связи аудио-видео, камера, приборы панели, часы, прикуриватель, телефон 2. круиз-контроль 3. дверные замки 4. прикуриватель, розетка дополнительная 5. круиз-контроль, система блокировки переключения передач АКПП, сигнальные лампы, стопари, ESP, ABS, выключатель тормоза, выключатель тормоза круиза 6. задний ПТФ 7. обогрев стекла, навигация, противоугонная система 8. обогрев сиденья 9. круиз контроль, выключатель тормоза круиза10. поворотники и аварийка, система блокировки переключения передач CVT, аудио, навигация, канал связи аудио-видео, звуковая сигнализация, часы, стеклоподъёмник, обогреватель стекла, самозатемняющееся зеркало, омыватель фар, очиститель и омыватель(режим авто), дверные замки, NATS (иммобилайзер), дистанционный ЦЗ, электрокорректор фар, кондей, датчик света, плафон салона, люк, чек энджин и разъём OBD-2, телефон. 11. датчик скорости, датчик температуры жидкости АКП, питание блока TCM 12. круиз контроль, поворотники и аварийка, датчик температуры жидкости АКП, питание блока TCM, спидометр, тахометр, указатели температуры, уровня масла и топлива, индикатор АКПП, звуковая сигнализация, обогрев стекла, дверные замки, противоугонная система, иммобилайзер, дистанционный ЦЗ, кондей, чек энджин и разъём OBD-2, подсветка, плафон салона, система контроля давления в шинах. 13. противоугонная система, дополнительная нештатная сига(у нас есть разводка), плафон салона, маршрутные фонари, подсветка зеркала вкозырьке, освещение багажника, обогрев зеркал14. мотор вентилятора конд-ра15. конд-р 16. мотор вентилятора кондея 17. топливные форсунки, реле блока ECM, бензонасос 18. подушки безопасности 19. пустой20. лямбда-зонды (датчики кислорода), электроклапан продувки угольного фильтра, топливные форсунки, регулятор охлаждающего вентилятора, система запуска, кондей, стеклоподъемники21. сигнал на запуск (стартер), датчик света 22. прикуриватель 23. зеркала боковые, обогрев стекла 24. пустой (зарезервирован под консольную розетку) 25. кондей, очиститель и омыватель стекла 26. очиститель и омыватель стекла, очиститель и омыватель заднего стекла27. лямбда-зонды (датчики кислорода), топливные форсунки 28. очиститель и омыватель заднего стекла 29. бензонасос 30. система управления накалом, чек энджин и разъём OBD-2, датчик скорости, ABS, ESP, подушки безопасности, система зарядки, датчик света, спидометр, тахометр, указатели температуры, уровня масла и топлива, сигнальные лампы, подсветка, NATS, индикатор АКПП, навигация, кондей, поворотники и аварийка, фонарь заднего хода, выключатель парковка/нейтраль, система управления камерой заднего вида. 31. ABS, ESP 32. габариты, освещение номера, датчик света, электрокорректор фар, передние и задний ПТФ, подсветка, звуковая сигнализация, омыватель фар, подсветка выключателя стеклоподъёмника 33. аудиосистема, навигация, дисплей, камера, часы, телефон 34. питание блока ЕСМ и реле ECM, MAF, датчик уга поворота коленвала, датчик фаз (угла поворота распредвала), электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, система регулирования объёма EGR, электроклапан продувки угольного фильтра, блок EDU, топливные форсунки, клапан управления турбиной, датчик скорости 35. сигнал, система зарядки Nissan Primera P12 36. фара правая ксенон 37. фара левая ксенон 38. пустой 39. пустой 40. электропривод, реле и двигатель дроссельной заслонки 41. фара левая галоген, электрокорректор 42. фара правая галоген, задний ПТФ 43. передние ПТФ 44. электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, реле блока ECM, система регулирования объёма EGR, датчик скоростиA. главный от АКБ Ниссан Примера B. на прерыватели 1(*1) и 2(*2) C. регулятор охлаждающего вентилятора 1 D. регулятор охлаждающего вентилятора 2 E. насос омывателя фар F. система управления накалом (дизель) G. зажигание H. зажигание I. ABS, ESP J. зажигание K. ABS, ESP

Реле в салоне левый руль

Реле в салоне правый руль

Реле под капотом

Общие указания по поиску реле бензонасоса Mitsubishi Space Star

Реле бензонасоса в автомобиле Mitsubishi Space Star выполняет важную функцию, управляя работой бензонасоса и обеспечивая надлежащее подачу топлива в двигатель

Если у вас возникли проблемы с бензонасосом, важно произвести точную локализацию и проверку реле для устранения возможной неисправности. Вот несколько общих указаний, которые помогут вам в поиске реле бензонасоса в Mitsubishi Space Star:

Поиск местоположения в руководстве по эксплуатации: первым шагом в поиске реле бензонасоса должно быть изучение руководства по эксплуатации вашего автомобиля. В нем должна быть подробная информация о размещении реле и методике удаления и установки. Воспользуйтесь указаниями и иллюстрациями из руководства для определения точной позиции реле бензонасоса.
Обзор двигателя и багажного отделения: вторым шагом является визуальный обзор двигателя и багажного отделения автомобиля. Реле бензонасоса обычно размещают рядом с бензонасосом и может иметь отметки или надписи, указывающие на его наличие

Обратите внимание на провода и подключения, которые могут указывать на наличие реле.
Консультация с сервисным центром или специалистом по автомобилям Mitsubishi: если вы не можете найти реле бензонасоса самостоятельно, рекомендуется обратиться за помощью в сервисный центр или консультацию с квалифицированным специалистом по автомобилям Mitsubishi. Они смогут предоставить вам дополнительные сведения о локализации реле и помочь провести его проверку и замену, если это необходимо.

Важно помнить, что точное местоположение реле бензонасоса может варьироваться в зависимости от года выпуска и модификации Mitsubishi Space Star. Поэтому рекомендуется обращаться к руководству по эксплуатации автомобиля или получить консультацию у специалиста перед началом поиска и вмешательством в работу автомобиля

Если вы не уверены в своих способностях самостоятельно идентифицировать или заменить реле бензонасоса, рекомендуется обратиться к специалистам по автомобилям для проведения диагностики и ремонта.

РЕЛЕ СТАРТЕРА и поблема с ним

#2 Сообщение DENNEW72 » 23 ноя 2010, 11:13

#3 Сообщение Lukov2007 » 23 ноя 2010, 11:39

#4 Сообщение DENNEW72 » 23 ноя 2010, 11:43

#5 Сообщение DENNEW72 » 23 ноя 2010, 11:44

#6 Сообщение Lukov2007 » 23 ноя 2010, 11:54

#7 Сообщение DENNEW72 » 23 ноя 2010, 12:16

#8 Сообщение DENNEW72 » 23 ноя 2010, 15:04

Доброго времени суток уважаемые формучане ! вообщем в продолжении этой темы выясняетсЯя что стартер работает исправно — менял этот баченок с нового на старый и обратно ) проверяли работоспособность на электро спец станке стартер и баченок работает !!я взял без включенного зажигания перемкнул ключём 2 клеммы на боченке сверху самого стартера (вроде как втягивающий называется) и о чудо стартер стал отходить после заводки двигателя !втягивающий отошол ! если также замыкать клеммы на боченке со включенным зажиганием то все гораздо хуже , двигатель работает вместе со стартером . затем я стал проверять реле в коробке предохранителей под капотом ,вытащил все и вставил обратно , менял местами толку ноль никакого полный НОЛЬ ! выход остался один как я понимаю это гдето в замке зажигания раз он не отпучкает втягивающий . или гдето в проводах между замком и стартером , ( но вроде на внешний вид провода все в норме ) вообщем друзья мои расскажите мне пожлста про этот замок . сколько он стоит , если у него советский аналог (может подходит от жигулёнка )? в каком месте замка зажигания можно обнаружить эту паломку и способы ручного её ремонта ! заранее спасибо

боченок- эта такая фигушка как опендикс стартера втягивающее называется ! я ребята вообще в этом нешарю вообще никак ! но хоть зато мне понятно и вам соответственно тоже спс )

#9 Сообщение Lukov2007 » 23 ноя 2010, 23:10

#10 Сообщение Denkiko » 23 ноя 2010, 23:54

#11 Сообщение DENNEW72 » 24 ноя 2010, 09:01

#12 Сообщение DENNEW72 » 24 ноя 2010, 09:07

#13 Сообщение DENNEW72 » 24 ноя 2010, 09:09

#14 Сообщение DENNEW72 » 24 ноя 2010, 16:30

ДОРОГИЕ И МНОГОУВАЖАЕМЫЕ МОДЕРАТОРЫ И ФОРМУЧАНЕ !! вообщем я ПОЧИНИЛСЯ УУРАРРАААА ! И ДЕЛО БЫЛО СОВСЕМ НЕ В ЭЛЕКТРИЧЕСТВЕ И ТЕМ БОЛЕЕ В НЕ ЗАМКЕ ЗАЖИГАНИЯ ! я всё зафотографировал и выложил на свой родной форум ! я почемуто никак к вам суда ниодной фотки залить не могу !

вот ссылка : http://mmc-chariot.ru/component/option, . /catid,14/ пожалуйста приходите смотрите , я вам даже больше скажу это поучительно .

я просто как я понял стал жертвой подделки . непосредственно самого стартера ! у меня уже руки опустились ппц ( мысли всякие — думал попал на большие деньги ну и т.д. слава богу проблема решена ! спасибо большое что были со мной и помогали разобраться с моей проблемой !

Источник

Не заводится. Нет напряжения на насосе. Щелчки реле под торпедой. Управляющий минус. Реле бензонасоса. Реле ЭБУ. Оценка: Проголосовали: 1

#2 Ринат

• Jedi Master

• Группа: STAR’овод
• Сообщений: 513
• Регистрация: 27 Май 09
• Имя: Ринат
• Пол: Мужчина
• Город: г.Москва.
• Авто: Toyota Matrix

#3 KGL

А если из Европы, то утонуло?

2 зверь: Схемы в архиве. Смотри куда минусовой провод идёт от реле. Омметр поможет.

>>>>> Люди! Прежде чем спрашивать посмотрите FAQ , файловый архив , поищите поиском . И будет вам счастье. 0

>>>>> Люди! Прежде чем спрашивать посмотрите FAQ , файловый архив , поищите поиском . И будет вам счастье. 0

#6 ufstar

• Padawan

• Группа: STAR’овод
• Сообщений: 113
• Регистрация: 22 Июнь 07
• Имя: Радик
• Пол: Мужчина
• Город: Уфа
• Авто: МСС 1.6 /АТ 2004г. черная

#9 KGL

зверь (12 Январь 2011 — 17:40) писал:

зверь (15 Январь 2011 — 19:46) писал:

Так приходят, или не приходят? И куда именно?

>>>>> Люди! Прежде чем спрашивать посмотрите FAQ , файловый архив , поищите поиском . И будет вам счастье. 0

#11 KGL

>>>>> Люди! Прежде чем спрашивать посмотрите FAQ , файловый архив , поищите поиском . И будет вам счастье. 0

Источник статьи: http://www.space-star-club.ru/index.php?showtopic=2655

• Правообладателям
• Политика конфиденциальности

Mitsubishi Lancer акула © › Бортжурнал › Состояние реле бензонасоса. Замена на рестайлинговую версию

После того как я ПРЕПАРИРОВАЛ КЛАПАН PCV я решил посмотреть на состояние реле бензонасоса. Не секрет что владельцы раллиарт и эво поголовно меняют старые версии на новые.

Итак, нужно поменять зеленые реле парт 8627A011 на самую последнюю ревизию реле за номером 8627A049 оранжевого цвета.

(Митсубиси моторс меняло реле так — черные Nais (MR588567) — зеленые Nais (8627A011) — синие Omron (8627A024) — черные Panasonic (8627A030) — последние оранжевые Panasonic (8627A049)

Всего получается 4 шт (вентилятора, кондиционера, стартера, бензонасоса) и серое MFI реле MR400709.

Для чего эти замены? Все просто, у владельцев раллиарт и эво, реле выходили из строя, по причине подгорания контактов и меняли их комплексно. Дело в том, что у них реле топливного насоса старого образца глючит и не даёт напряжение в 12 вольт при отжигах, а постоянно 9 вольт…Были еще отзывные компании на эти реле, а именно — при сильных морозах из-за внутреннего конденсата, они работали не должными образом, но данный трабл был замечен уже на всех машинках от аутлендера до лансера.

Нужно ли это простым владельцам лансер х? Ведь их бензонасосы не такие производительные, как на турбо версиях?

Я решил посмотреть на состояние своего реле бензонасоса.Из за того что данные релюшки не дешевые, около 300 руб. я заказал одно новое, а старое вскрыл.

НОВОЕ РЕЛЕ. ПАНАСОНИК.

МЕНЯЮ ПОКА ТОЛЬКО РЕЛЕ БЕНЗОНАСОСА

ДЛЯ СРАВНЕНИЯ. ЗЕЛЕНОЕ СТАРОЕ.

РАЗБИРАЕМ

Ну прямо криминала я не обнаружил, однако следы подгорания есть.Дальше интереснее.Эффект замены реле.Я конечно, отнесся с должным скептицизмом, однако, эффект есть.Мне он показался похожим на то чувство, когда заливаешь очень хорошего бензина, вместо просто хорошего.

Буду ли я менять оставшиеся зеленые реле, на оранжевые? Буду но попозже, как появятся лишние деньги.

Блоки в салоне

Блок предохранителей и реле

Расположен под панелью приборов, со стороны водителя, за ящиком для мелочей. Что бы его достать, надо легко сжать по бокам.

Фото – пример

Схема с назначением с крышки отдела предохранителей

Схема

Описание предохранителей

F1	15А Прикуриватель, часы
F2	10А Электропривод зеркал заднего вида на дверях, управление сигналом центрального замка
F3	10А Иммобилайзер, указатели поворота, аварийная сигнализация, система SRS (подушка безопасности)
F4	15А Система кондиционирования, омыватели фар, люк, система освещения в дневное время
F5	15А Центральный замок
F6	20А Очиститель лобового стекла, омыватель лобового стекла, очиститель заднего стекла, омыватель заднего стекла
F7	20А Люк, управление сигналом центрального замка
F8	10А Звуковой сигнал
F9	10А Фонари заднего хода, управление КПП, система SRS (подушка безопасности)
F10	10А Система поддержания скорости, аудиосистема, система ABS, противо буксовочная система, электропривод стеклоподъемников
F11	20А Подогреватель сидений
F12	10А Комбинация приборов, противо буксовочная система, система ABS, система поддержания скорости, антенна, система SRS (подушка безопасности)
F13	25А Электродвигатель вентилятора кондиционера

Обозначение реле

• R1 – Реле указателей поворотов и аварийной сигнализации
• R2 – Реле обогрева заднего стекла
• R3 – Реле электродвигателя вентилятора отопителя

Блок реле

Устанавливается рядом с блоком предохранителей и реле.

Фото – пример

Тут могут крепится следующие реле:

• Door lock – Реле центрального замка
• Rear wiper – Реле работы очистителя стекла
• Реле противотуманных фонарей и т.д.

Реле

Основные блоки реле расположены в салоне под приборной панелью со стороны водителя, рядом с блоком ЭБУ.

Схема основных реле в салоне Mazda Demio

№ на схеме	Защищаемая цепь
1	Реле Поворотов (указатели поворотв) и Аварийной сигнализации
2	Реле Габаритных огней (габариты)
3	Реле Ближнего и Дальнего света фар
4	Главное реле
5	Реле Бензонасоса
6	Реле центрального замка и таймера

Остальные блоки реле находятся вне блоков рассмотреных выше.

№ на схеме	Защищаемая цепь
1	Реле Кондиционера (A/C)
2	Реле вентилятора печки (отопителя)

• Реле Старетра (втягивающее реле) — является необслуживаемым и находится на корпусе Стартера.
• Реле Дворников (стеклоочистителей) — установлено в самой ручке переключения на руле.
• Реле Сигнала (гудка, клаксона) —  находится под капотом авто, справой стороны (по ходу движения машины). Для доступа необходимо снять корпус воздушного фильтра, далее вы увидите  3-и реле в резиновых накладках — одно из них будет сигнальным.

Видео по теме

В видео ниже наглядно продемостированы места расположения основных блоков реле Мазды Демио.

В видео ниже наглядно продемострировано расположение предохранителя на прикуриватель и магнитолу.

В видео ниже наглядно продемостировано расположение реле поворотников (указателей поворотов) и его ремонт.

Надеемся наша статья с распиновкой и описанием предохранителей, реле и мест, где они находятся Вам помогла! Вопросы и комментарии оставляйте ниже!

Замена предохранителей Mitsubishi RVR

Сварить нафиг прибор. Хотя там вроде пиковыи токи должны держать 3 кратное.какие размеры они имеют? На 10А вроде у меня было если подать и надо магу отдать У соседа по гаражу на рвр с предохранителем пока без особых проблем ))

• Иди
• Вд 40 нельзя использовать за место бензина
• Lewi

Нижнее реле включается при включении зажигания и питает предохранители слева от него, насколько помню. В т.ч. оно запитывает блок управления двигателем.

Что будет если поменять все предохранители и реле на сенс? Я слишал что некоторые реле поменяли и предохранители стали плавится вместе с ними? Я еще до предохранителя не добрался Ж))

У меня тоже Вайб уже шесть лет. Правда блок управления проблемный ЭБУ.Про форум слышали? Май Вайб Ру?

1. Все сервисы по ремонту Mitsubishi RVR на интерактивной карте
2. Обуждение раздела Замена предохранителей Mitsubishi RVR
3. Miki
4. прочитав ещераз понял уменя прикуриватель с верху а с низу такаяже только написано 12в вот там и нет питания хотя по системе верх радио и низ розетка предохр один
5. Милано
6. Как проблему решил?
7. Ilsa

Подскажите, чем можно залить плату ЭБУ после пайки (сварки) вместо полужидкого геля? Учитывая что возможно придется разбирать его еще не 1 раз, чтобы не на мертво. Опель вектра б Simtec 70

Мля.У меня там 3 провода :красный,типаоранжевый от колодки и отдельно черный,от шпильки с силовым проводом идущим на предохранители..Какие ‘чикать’)?

Хотелось бы, чтобы подробнее пояснил бы по предохранителю на mitsubishi rvr. До какого пробега можно брать Матрикс 2004-2006гг??

1. Грабко
2. Пропала подсветка дневного пробега. Может кто знает какой предохранитель отвечает и где он заныкался в торпеде или под капотом
3. Кузяшов Богун

Что за электрик, который говорит, что можно поставить дополнительные фары на кнопку задних противотуманный фонарей.

я правильно понял, что ваш ПЕРДОхранитель на 1000в 440 ма? и блок питания у тебя на киловольт? как вы делаете замеры? У друга на мицубиши и без предохранителя полно чего полетело Ж))

• Викуля
• спасибо за видео, красиво работаешь и снимаешь.
• Рысбек Предупреждение за CapsLock
• ЕТО ДАЧИК ПОВОРОТОВ
• Тулеген

Спасибо, все понятно, хорошо смонтировано и ничего лишнего. Редко встретишь такие видео в ютуб.

Про предохранитель понятно… Как можно избавится от окисления в ‘папе-маме’ без отрезания проводов? Машина иномарка и на штекере ‘мамы’ контакты позеленели.

Источник

Блок под капотом

Находится с левой стороны, рядом со стойкой.

Схема

Назначение предохранителей

1	Резерв
2	Резерв
3	Резерв
4	Резерв
5	10А Дольний свет
6	10А Габарит левый
7	10А Габарит правый
8	15А Противотуманный фонарь
9	Резерв
10	15А Стоп сигналы
11	20А Система впрыска
12	Резерв
13	40А Фары
14	30А Вентилятор системы охлаждения двигателя
15	30А Электропривод окон
16	40А Замок зажигания
17	50А АБС
18	10А Аварийная сигнализация и указатели поворотов
19	Резерв
20	Резерв
21	10А Аудио система
22	20А Центральный замок
23	10А Внутреннее освещение
24	10А Компрессора кондиционера
25	20А Вентилятор конденсатора
26	30А Обогреватель заднего стекла
27	40А Группа предохранителей
28	100А Генератор

Реле

• А – Реле габаритов
• В – Вентилятор системы охлаждения
• С – Резерв
• D – Реле дальнего света фар
• E – Резерв
• F – Компрессора кондиционера
• G – Реле кондиционера
• H – Реле кондиционера
• I – Вентилятор системы охлаждения
• J, K – Реле сигнала и сигнала сигнализации

Остались вопросы или есть что добавить? Пишите в комментарии.

Где находится предохранитель кондиционера на Mitsubishi Space star 2?

Теперь мы будем искать где предохранитель кондиционера на вашем Mitsubishi Space star 2 является. Система кондиционирования воздуха подключена к нескольким электронным элементам, и в вашем автомобиле могут быть подключены некоторые предохранители в зависимости от года выпуска и имеющихся опций. Тем не менее, помимо предохранителей, есть еще реле, которое контролирует правильность работы вашего кондиционера. Мы будем друг за другом помогать вам найти предохранитель и реле кондиционера на своем Mitsubishi Space star 2 .

Замена внутренних предохранителей кондиционера на Mitsubishi Space star 2

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования воздуха вашего Mitsubishi Space star 2. Для этого вам нужно будет зайти в блок предохранителей вашего автомобиля

Если вы не можете найти его, обратите внимание, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря руководству по эксплуатации вашего Mitsubishi Space star 2

Просмотрите руководство по эксплуатации на крышке блока предохранителей

чтобы найти предохранитель (и) кондиционера вашего Mitsubishi Space star 2 , проверьте все предохранители со словом «кондиционер» в их названиях.

Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем

В качестве последнего средства вы можете отнести свою машину к автомеханику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера на Митсубиси Спейс стар 2

Наконец, теперь мы увидим, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Mitsubishi Space star 2, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или проверьте свое руководство пользователя, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Замените реле другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как найти предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители как предохранитель стартера на Mitsubishi Space star 2, или предохранитель звукового сигнала, не думайте дважды, чтобы получить совет из нашего веб-контента, посвященного этим предохранителям.

Если у вас возникнут дополнительные вопросы о Mitsubishi Space star 2, не стесняйтесь обращаться к нашим специалистам. Мицубиси Спейсстар 2 категория.

Блок под капотом

Находится с левой стороны, рядом со стойкой.

Назначение предохранителей

p, blockquote 23,0,0,0,0 —>

1	Резерв
2	Резерв
3	Резерв
4	Резерв
5	10А Дольний свет
6	10А Габарит левый
7	10А Габарит правый
8	15А Противотуманный фонарь
9	Резерв
10	15А Стоп сигналы
11	20А Система впрыска
12	Резерв
13	40А Фары
14	30А Вентилятор системы охлаждения двигателя
15	30А Электропривод окон
16	40А Замок зажигания
17	50А АБС
18	10А Аварийная сигнализация и указатели поворотов
19	Резерв
20	Резерв
21	10А Аудио система
22	20А Центральный замок
23	10А Внутреннее освещение
24	10А Компрессора кондиционера
25	20А Вентилятор конденсатора
26	30А Обогреватель заднего стекла
27	40А Группа предохранителей
28	100А Генератор

p, blockquote 24,0,0,0,0 —>

• А — Реле габаритов
• В — Вентилятор системы охлаждения
• С — Резерв
• D — Реле дальнего света фар
• E — Резерв
• F — Компрессора кондиционера
• G — Реле кондиционера
• H — Реле кондиционера
• I — Вентилятор системы охлаждения
• J, K — Реле сигнала и сигнала сигнализации

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Остались вопросы или есть что добавить? Пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/mitsubishi/space-star.html

Ремонт предохранителя прикуривателя в автомобиле Mitsubishi Lancer 9

Всем доброго времени суток!
Случилось у меня небольшая неприятность, перестал работать прикуриватель. Двух годовалый сынишка сунул монетку номиналом в 1 рубль, которая в аккурат подходит по диаметру. Ну ясное дело первым делом глядим предохранитель, но к моему сожалению он был цел. И честно говоря волосы на голове зашевелились при одной только мысли, что где-то в косе мог выгореть провод и Бог его знает что еще. Долго утюжил форумы по лансеру, но к сожалению ни чего конкретного не нашел. Ребята говорили, что есть какая-то плавкая часть до предохранителя и надо искать.

и я начал поиски
Все несколько раз перещупал, перевтыкал, подергал, пока не взял в руки тестер и пошел по проводу так сказать от корней. На предохранителе все есть, в колодке все есть, провод весь просмотрел, визуально цел и даже нет признаков что он где-то выгорел. А в прикуривателе напруги нет. Стал прокалывать щупом провод, чтобы до копаться до истины. И таки нашел!

Вот она плавкая часть про которую мне говорили, но ни кто не мог показать.

Визуально признаков разрыва не было, пока не поддел отверткой.
Старый плавкий элемент успешно удален… Что же дальше? Многие советовали просто соединить проводом и не заморачиваться! Вроде как есть у тебя предохранитель, что еще тебе надо! Но я решил перестраховаться, купил от тазика выносной предохранитель (такие в сигнализациях используются) — самый простой и дешевый вариант.

Вот так он выглядит в бороде.

Легким движением руки все легко меняется.
Поставил в него 10 А. Меняется просто — вынул пепельницу и вот он красавик.
Надеюсь опыт этот кому-нибудь пригодится. Всем удачи!

Выберете модификацию т/с для поиска реле топливного насоса

Двигатель: объем – 1.3 л., мощность – 82 л.с., тип – бензиновый, модель – 4G13 (16V). Привод: передний. Год выпуска: 2003-2009

Двигатель: объем – 1.5 л., мощность – 86 л.с., тип – бензиновый, модель – 4G15 (12V). Привод: передний. Год выпуска: 2006-2009

Двигатель: объем – 1.5 л., мощность – 87 л.с., тип – бензиновый. Привод: передний. Год выпуска: 2004-2009

Двигатель: объем – 1.5 л., мощность – 86 л.с., тип – бензиновый, модель – 4G15 (12V). Привод: передний. Год выпуска: 2006-2009

Двигатель: объем – 1.6 л., мощность – 98 л.с., код – CS3A, тип – бензиновый, модель – 4G18. Привод: передний. Год выпуска: 2003-2009

Двигатель: объем – 1.6 л., мощность – 105 л.с., тип – бензиновый, модель – 4G18. Привод: передний. Год выпуска: 2002-2007

Двигатель: объем – 1.8 л., мощность – 121 л.с., тип – бензиновый, модель – 4G93 . Привод: передний. Год выпуска: 2003-2009

Двигатель: объем – 1.8 л., мощность – 124 л.с., тип – бензиновый, модель – 4G93 . Привод: передний. Год выпуска: 2003-2009

Двигатель: объем – 2 л., мощность – 115 л.с., тип – бензиновый, модель – 4G94. Привод: передний. Год выпуска: 2010-2009

Двигатель: объем – 2 л., мощность – 116 л.с., тип – бензиновый, модель – 4G63 (DOHC 16V). Привод: передний. Год выпуска: 2003-2009

Двигатель: объем – 2 л., мощность – 116 л.с., тип – бензиновый, модель – 4G94. Привод: передний. Год выпуска: 2003-2006

Двигатель: объем – 2 л., мощность – 116 л.с., тип – бензиновый, модель – 4G94. Привод: передний. Год выпуска: 2003-2006

Двигатель: объем – 2 л., мощность – 121 л.с., тип – бензиновый, модель – 4G94. Привод: передний. Год выпуска: 2001-2007

Двигатель: объем – 2 л., мощность – 121 л.с., тип – бензиновый. Привод: полный. Год выпуска: 2005-2006

Двигатель: объем – 2 л., мощность – 125 л.с., тип – бензиновый, модель – 4G94. Привод: передний. Год выпуска: 2005-2009

Двигатель: объем – 2 л., мощность – 125 л.с., тип – бензиновый, модель – 4G94 (GDI). Привод: передний. Год выпуска: 2003-2009

Двигатель: объем – 2 л., мощность – 135 л.с., код – CS9A, тип – бензиновый, модель – 4G63 (DOHC 16V). Привод: передний. Год выпуска: 2003-2009

Двигатель: объем – 2 л., мощность – 154 л.с., тип – бензиновый, модель – 4B11. Привод: передний. Год выпуска: 2007-2009

Двигатель: объем – 2 л., мощность – 265 л.с., код – CT9A, тип – бензиновый, модель – 4G63 Turbo. Привод: полный. Год выпуска: 2004-2009

Двигатель: объем – 2 л., мощность – 275 л.с., тип – бензиновый, модель – 4G63 Turbo. Привод: полный. Год выпуска: 2002-2005

Двигатель: объем – 2 л., мощность – 280 л.с., код – CT9A, тип – бензиновый, модель – 4G63 Turbo. Привод: полный. Год выпуска: 2006-2009

Двигатель: объем – 2 л., мощность – 290 л.с., тип – бензиновый, модель – 4G63 Turbo. Привод: полный. Год выпуска: 2005-2009

Двигатель: объем – 2 л., мощность – 116 л.с., тип – бензиновый. Привод: передний. Год выпуска: 2006-2009

Двигатель: объем – 2.4 л., мощность – 147 л.с., тип – бензиновый, модель – 4G64 (GDI). Привод: передний. Год выпуска: 2003-2009

Двигатель: объем – 2.4 л., мощность – 154 л.с., тип – бензиновый, модель – 4G69. Привод: передний. Год выпуска: 2004-2007

Двигатель: объем – 2.4 л., мощность – 156 л.с., тип – бензиновый, модель – 4G69. Привод: передний. Год выпуска: 2005-2009

Двигатель: объем – 2.4 л., мощность – 165 л.с., тип – бензиновый, модель – 4G69. Привод: передний. Год выпуска: 2003-2006

Двигатель: объем – 2 л., мощность – 68 л.с., тип – дизель. Привод: передний. Год выпуска: 2010-2009

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Прикуриватель Митсубиси Лансер 9 не работает, причины

Прикуриватель в автомобиле представляет собой канал вывода электроцепи в салон в виде спирали, что позволяет использовать устройство как по прямому назначению, так и подключать дополнительные электроприборы: портативные электрочайники, зарядку на телефон или накидной обогрев сидений.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Поломка прикуривателя происходит как из-за чрезмерной эксплуатации устройства, так и в связи с временным износом деталей

Поломка прикуривателя происходит как из-за чрезмерной эксплуатации устройства, так и в связи с временным износом деталей

Отсутствие напряжения в прикуривателе может возникнуть в результате следующих причин:

Поломка прикуривателя происходит как из-за чрезмерной эксплуатации устройства, так и в связи с временным износом деталей. Отсутствие напряжения в прикуривателе может возникнуть в результате следующих причин:

• Перегорание защитного предохранителя – является следствием подключения приборов, потребляющей большую силу тока или результатом длительного удерживания кнопки питания устройства. Проблема решается путем установки нового предохранителя;
• Обрыв накаливающей спирали – происходит в результате механического воздействия на центральный блок консоли. Для ремонта необходимо заменить силовой элемент на новый;
• Коррозия клемм или «минуса» изделия – возникает в результате повреждения целостности электроцепи в результате ржавления или замыкания контактов. Для исправления необходимо заменить силовой элемент устройства и при необходимости установить новую проводку.

Дабы облегчить поиск причин неисправностей, рекомендуется до разборки консоли автомобиля прозвонить устройство прибором или контрольной лампой. В случае коррозии металла напряжение будет низким, едва зажигающим лампу, а при обрыве цепи – обрыв нитки накаливания или сбой предохранителя. Также на старых генерациях Лансера, диод прикуривателя запитывается последовательно и в случае перегорания лампы, происходит обрыв цепи.

Ремонт прикуривателя на Mitsubishi Lancer 9: все гениальное – просто

Починка прикуривателя вызывает массу вопросов у начинающих водителей, однако весь фронт работ до безобразия прост. Ремонт устройства не требует профессиональных навыков и не займет много времени – процедура потребует до получаса работы, а также наличие комплекта шлицевых отверток различной величины и пассатижей. Дабы отремонтировать прикуриватель на Лансер 9 необходимо:

• Отключить электропитание автомобиля, отсоединив от аккумулятора «минусовую» клемму;
• Демонтировать центральную часть консоли автомобиля, которая фиксируется на пластиковых клипсах. Извлекается пластик путем равномерным отщелкиванием креплений отверткой – чтобы не повредить покрытие, инструмент рекомендуется обмотать молярным скотчем или изолентой;
• После отсоединения панели откроется доступ к 4 силовым кабелям. Один провод отвечает за подсветку пепельницы, остальные – запитывают сам прикуриватель. Все кабеля имеют различаются по цвету оплетки, узнать предназначение каждого можно в техкнижке автомобиля. Всю проводку отключаем;
• Теперь открываем саму розетку устройства, на которой меняем оплавленный оловянный провод на новый, а также меняем лампу, если перегорела.
• После теста устройства на работоспособность, устанавливаем пластик консоли.

Это интересно! Для замены силового элемента не обязательно использовать оловянный провод – при отсутствии детали можно установить медную проволоку мелкого сечения.

Также в случае замены прикуривателя на новый, желательно отдавать предпочтение оригинальному устройству от компании-производителя, в противном случае возможно приобретение низкокачественной подделки. Неоригинальные прикуриватели, помимо низкого эксплуатационного ресурса, могут оснащаться силовым элементом мелкого мечения или не иметь предохранителя, что повышает риск замыкания электроцепи или возгорания устройства.

Устал платить за штрафы? Выход есть!

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

Основные параметры

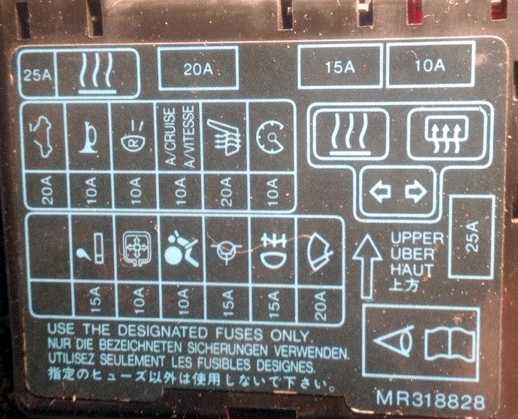

Блок предохранителей располагается под декоративной панелью левее рулевой колонки. Извлечь его достаточно просто: нажмите на защелку и опустите конструкцию вниз. После того как вы получите доступ к предохранителям, их можно извлекать и проверять на целостность при помощи мильтиметра. В блоке находится всего 20 предохранителей, рассчитанных на разную силу тока. Достаточно посмотреть на окраску предохранителя, чтобы определить на какую силу тока он рассчитан:

• желто-коричневый работает при 5 амперах;
• более темный коричневый – при 7,5;
• красный – при силе тока 10;
• насыщенный синий – при 15;
• ярко-желтый рассчитан на 20;
• бесцветный или прозрачный – на 25;
• зеленый – на 30.
