Suzuki swift

Боковая панель водителя

На боковой панели водителя автомобиля Suzuki Swift находится основная группа предохранителей. Для доступа к ним, нужно:

1

Открыть дверь водителя и обратить внимание на боковую панель, расположенную рядом с рулем

2. С помощью рычажка откинуть панель, чтобы она открылась и раскрыла доступ к предохранителям.

3. Внимательно изучить надписи и диаграммы на внутренней стороне панели, чтобы определить, какой предохранитель отвечает за нужную систему или устройство автомобиля.

4. Осмотреть предохранители, проверить их на наличие повреждений или перегоревших предохранителей.

5. В случае обнаружения поврежденного предохранителя, заменить его новым с теми же характеристиками.

6. При необходимости, с помощью штатного инструмента аккуратно извлечь предохранитель и заменить его на новый.

7. После замены предохранителей, пристыковать боковую панель к месту и убедиться, что она надежно закреплена.

Замена предохранителей на боковой панели водителя автомобиля Suzuki Swift поможет восстановить работу электронных систем и устройств, а также предупредить возможные аварийные ситуации и поломки.

Предохранители Suzuki Swift

В автомобиле используются предохранители трех типов:

Главный предохранитель

Главный предохранитель расположен в цепи, подключенной непосредственно к аккумулятору.

Эти предохранители расположены между основным и вторичными предохранителями и предназначены для защиты групп электрических нагрузок.

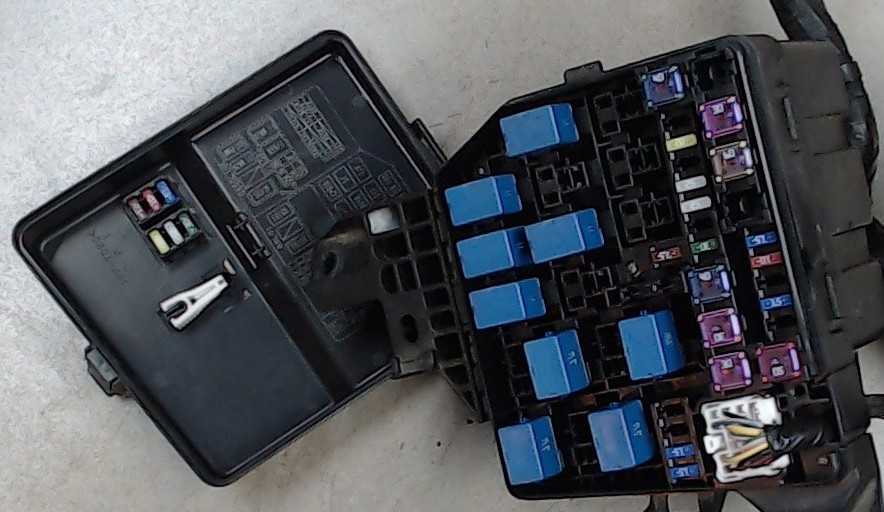

Предохранители в моторном отсеке

В моторном отсеке расположен главный предохранитель, первичные предохранители и некоторые вторичные предохранители. При перегорании главного предохранителя обесточивается все электрооборудование автомобиля. При перегорании первичного предохранителя отключаются все электрооборудование, принадлежащее соответствующей группе. Для замены главного, первичных и вторичных предохранителей используйте фирменные запасные предохранители SUZUKI. Для извлечения предохранителя воспользуйтесь специальным съемником, предусмотренным в блоке предохранителей. Номинальный ток каждого предохранителя указан на крышке блока предохранителей.

При перегорании главного или первичного предохранителя обратитесь к дилеру SUZUKI для проверки электрооборудования автомобиля.

Используйте только фирменные запасные компоненты SUZUKI. В избежание возгорания, а также повреждения электрооборудования запрещается использовать проволочные перемычки для временного устранения неисправностей.

Следите за тем, чтобы в блоке предохранителей всегда находились запасные предохранители и клещи для их замены.

Предохранители под приборной панелью

Коробка предохранителей расположена под приборной панелью со стороны водителя.

Для снятия крышки коробки предохранителей потяните крышку за обе стороны.

При замене предохранителя устанавливайте предохранитель с требуемым номинальным током. Запрещается использование алюминиевой фольги или проволочных перемычек. Если новый предохранитель, установленный взамен сгоревшего, через небольшое время перегорает снова, это указывает на неполадку в электрооборудовании. Незамедлительно обратитесь к дилеру SUZUKI для проверки автомобиля.

Где находятся предохранители на сузуки гранд витара

Suzuki Grand Vitara представляет третье поколение модельного ряда Витара. В данной публикации вы найдёте описание блоков предохранителей и реле Сузуки Гранд Витара выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы покажем где находятся данные блоки, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

Исполнение блоков и количество элементов в них в Вашем Suzuki Grand Vitara может отличаться от представленного и зависит от года выпуска и уровня комплектации автомобиля. А если не подходят схемы, изучите описание для Сузуки Витара.

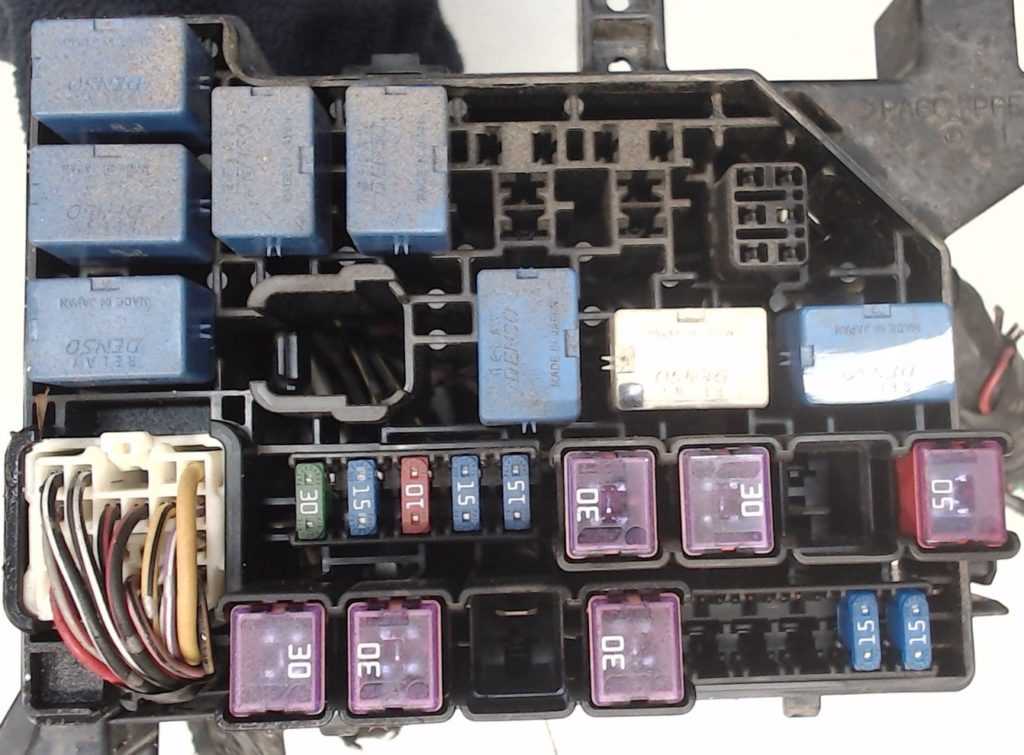

Основной блок

p, blockquote 4,0,0,0,0 –>

Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.

p, blockquote 5,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

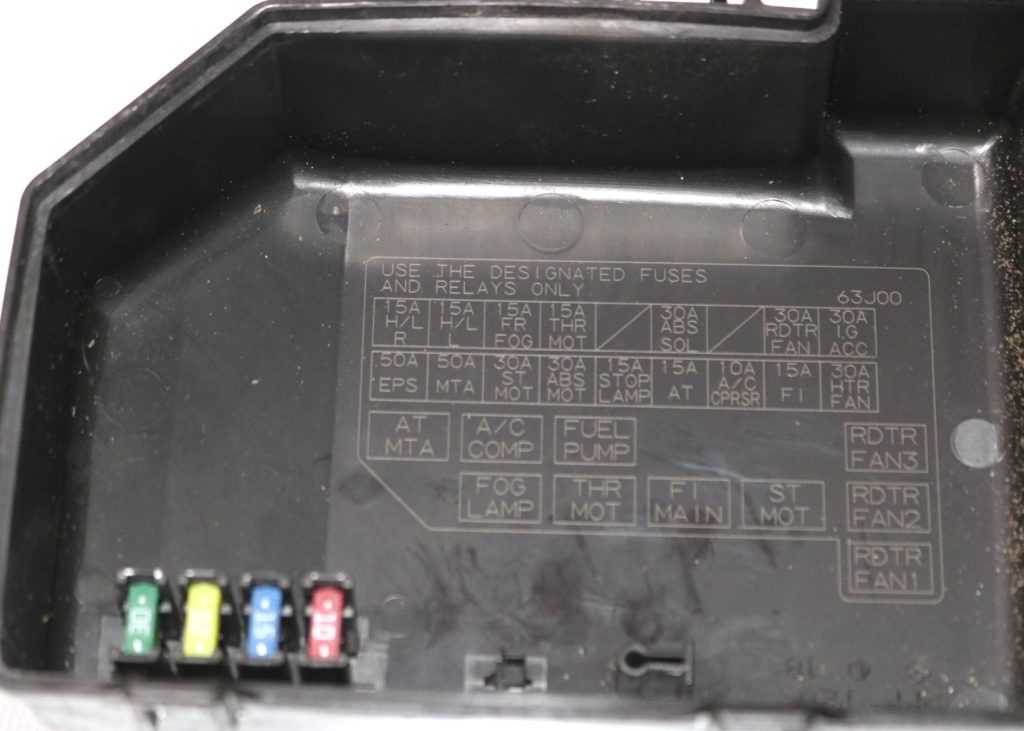

Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.

p, blockquote 7,0,1,0,0 –>

p, blockquote 8,0,0,0,0 –>

Схема

p, blockquote 9,0,0,0,0 –>

p, blockquote 10,0,0,0,0 –>

Описание предохранителей

p, blockquote 11,0,0,0,0 –>

1	15А Электромагнитная муфта кондиционера
2	20А Подогреватель кислородного датчика
3	15А Электропривод дроссельной заслонки
4	20А АКПП
5	25А Обогреватель заднего стекла
6	15А Звуковой сигнал
7	20А Противотуманные фары
8	20А Обогреватель зеркал
19	15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар
20	15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар
9	40А Вентилятор отопителя
10	30А Блок управления ABS 2, блок управления ESP
11	50А Блок управления ABS 1, блок управления ESP
12	20А Главное реле
13	30А Электро насос омывателя фар
14	10А Левая фара (дальний свет)
15	10А Правая фара (дальний свет)
16	10А Реле дальнего света фар, реле ближнего света фар
17	40А Стартер ST
18	40А Замок зажигания IGN

Реле

p, blockquote 12,0,0,0,0 –>

A	Реле дальнего света фар
B	Реле ближнего света фар
C	Реле стартера
D	Реле бензонасоса
E	Главное
F	Электродвигателя вентилятора отопителя
G	Электропривода дроссельной заслонки
H	Электродвигателя вентилятора системы охлаждения №1, 2, 3
I
J
K	Реле стоп-сигналов

Дополнительный блок реле

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,1,0,0,0 –>

Дополнительный блок

Он находится не далеко от аккумулятора и состоит из силовых предохранителей.

p, blockquote 15,0,0,0,0 –>

p, blockquote 16,0,0,0,0 –>

Схема

p, blockquote 17,0,0,0,0 –>

p, blockquote 18,0,0,0,0 –>

Обозначение

p, blockquote 19,0,0,0,0 –>

1	120/80А Все цепи, аккумулятор, блок предохранителей №1
2	30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1
3
4	40А Блок управления 4WD
5	50А Замок зажигания
6	60А Блок предохранителей №2, реле ближнего света фар, монтажный блок
7	Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2
8	Блок предохранителей №2

Блок в салоне

Крепится на левой стойке, со стороны водителя, под панелью приборов.

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,1,0 –>

Фотография

p, blockquote 22,0,0,0,0 –>

p, blockquote 23,0,0,0,0 –>

Актуальная схема будет нанесена на защитную крышку блока.

p, blockquote 24,0,0,0,0 –>

Схема

p, blockquote 25,0,0,0,0 –>

p, blockquote 26,0,0,0,0 –>

Назначение

p, blockquote 27,0,0,0,0 –>

1	Реле задних габаритов
2	Реле вспомогательных цепей зажигания
3	Реле блокировки селектора КПП (диапазон “P”)
F1	(20А) Генератор, катушки зажигания, ЭБУ двигателем
F2	(10А) Блок управления электрооборудованием, комбинация приборов
F3	(15А) Блок управления электрооборудованием, дисплей, аудио система
F4	(20А) Центральный замок
F5	(10А) Задние габариты
F6	(15А) Лампа освещения салона
F7	(25А) Люк
F8	(20А) Электронный блок управления двигателем ECM
F9	(7,5А) Система запуска
F10	(15А) Аварийная сигнализация, Реле-прерыватель указателей поворота
F11	(7,5А) Лампа подсветки косметического зеркала
F12	(30А) Электропривод стеклоподъёмников
F13	(20А) Электропривод стеклоподъёмников
F14	(15А) Подушка безопасности
F15	(10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса
F16	(10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар
F17	(15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3
F18	(20А) Очиститель лобового стекла
F19	(15А) Предохранитель прикуривателя, разъем зарядки
F20	(10А) Система поддержания скорости, Выключатель стоп-сигналов
F21	(15А) Разъем зарядки
F22	(7,5А) Задние противотуманные фонари, Комбинированный переключатель
F23	(15А) Стоп-сигналы

За передний прикуриватель отвечает предохранитель номер 19 на 15А, а за дополнительные розетки — 21 на 15А.

Предохранители и реле Suzuki Swift (ZC), 2003 — 2010

Большинство цепей питания электрооборудования японского хэтчбека защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в моторном отсеке и салоне.

Информация по схемам актуальна для моделей Сузуки Свифт 3-го поколения (ZC) 2WD&4WD 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

В салоне

Монтажный блок находится под приборной панелью, около стойки. Общий вид.

Схема предохранителей в салонном блоке Свифт (тип 1)
№	Расшифровка	Ток, А
1	Не используется	15
2	Катушка зажигания	10
3	Фонарь заднего хода	10
4	Комбинация приборов	15
5	Боковые зеркала заднего вида	15
6	Разъем для подключения дополнительного оборудования, предохранитель прикуривателя	15
7	Стеклоподъемники	30
8	Стеклоочиститель и омыватель	15
9	Электроусилитель руля	10
10	SRS	15
11	ABS (тормоза АБС)	10
12	Габаритные огни	10
13	Нет	—
14	Замки дверей	20
15	(Модели с левым рулем) Не используется	—
(Модели с правым рулем) Фара (левая)	10
16	Стартер	10
17	Обогреватель передних сидений	15
18	Отопитель	10
19	(Модели с левым рулем) Задние противотуманные фонари	15
(Модели с правым рулем) Антиобледенитель щеток стеклоочистителя лобового стекла	15
20	Магнитола, освещение салона	15
21	Обогреватель стекла задней двери	20
22	Звуковой сигнал	15
23	(Модели с левым рулем) Не используется	—
(Модели с правым рулем) Фара (правая)	10
24	(Модели с левым рулем) Не используется	—
(Модели с правым рулем) «Таймер» отключения привода стеклоподъемников	20

Схема элементов в салонном блоке (тип 2)
№	Описание	Ток, А
1	Ремень безопасности	30
2	Таймер электрических стеклоподъемников	20
3	Замок рулевой колонки	15
4	Обогреватель заднего стекла	20
5	Люк	20
6	DRL	10
7	Обогреватель наружных зеркал	10
8	Сигнал запуска	7,5
9	Розетка для дополнительного оборудования 2	15
10	Электрический стеклоподъемник	30
11	Аварийная сигнализация	10
12	BCM	7,5
13	Катушка зажигания	15
14	Модуль управления системы ABS	10
15	прикуриватель свифт	15
16	Контроллер A-STOP	10
17	Звуковой сигнал	15
18	Стоп-сигнал	10
19	Подушка безопасности	10
20	Фонарь заднего хода	10
21	Очиститель / омыватель	15
22	Передний стеклоочиститель	30
23	Потолочный плафон	10
24	4WD	15
25	Задние противотуманные фонари	7,5
26	Запасной
27	Зажигание — 1-й сигнал	7,5
28	Радио 2	15
29	Розетка для дополнительного оборудования 3	10
30	Радио	15
31	Задний фонарь	10
32	D/L	20
33	Круиз-контроль	7,5
34	Измерительный прибор	10
35	Зажигание — 2-й сигнал	7,5
36	Подогрев сидений	20

В моторном отсеке

Блок расположен около стойки, с левой стороны подкапотного пространства. Общий вид.

К нам приехал автомобиле Сузуки СХ4 с проблемой плохо работающих дворников. В первом и втором положении они не работают совсем, запускаются только в последнем положении. По словам владельца из под рулевой колонки появлялся небольшой дым.

Если включить дворники во второе положение и слегка коснуться пальцем подрулевого переключателя, они на мгновение запускаются. Значит проблема кроется в этом узле. Первым делом нам необходимо снять пластиковый декоративный кожух с рулевой колонки. Для этого поворачиваем руль вначале в одну сторону, мы увидим винт который необходимо открутить фигурной отвёрткой:

Затем крутим руль в другую сторону, там находится точно такой же винт. Третий винт находится внизу руля, возле регулировки его высоты. После этого разъединяем защитный пластик на две половины. Достаём разъём с проводами, отводим фиксатор

Теперь нажимаем на пластиковый язычок самого переключателя:

И снимаем его. Попробуем разобрать и посмотреть что можно сделать.

Первым делом чистим контактную группу нулевой наждачкой, если её вас нет можно использовать тёрка от спичечного коробка (его боковые части).

Плоским надфилем немного стачиваем усики ограничителя:

Пружинку которая там стоит можно немного растянуть, после этого вставляем скобу:

Которую мы также предварительно зачистили. Собираем в обратной последовательности и проверяем работу дворников. В нашем случае такой способ ремонта оказался эффективным, дворники заработали как и прежде, хотя владелец до этого хотел поменять подрулевой переключатель на новый.

Видео плохо работают дворники в Сузуки СХ4:

Резервное что делать если не работают дворники в Suzuki SX4:

1-Comment fonctionne un allume cigare

L’allume cigare d’une Suzuki Swift est un élément électrique en forme de cylindre. Au fond de celui-ci on retrouve une partie conductrice avec 2 languettes qui vont permettre la circulation de l’électricité afin de faire chauffer la résistance de l’allume cigare.

Par conséquent pour l’activer l’utilisateur va pousser sur le bouton. Ceci mettra en contact la résistance et les languettes. Une fois enfoncé, l’électricité va le traverser et chauffer la résistance. Ensuite quand c’est suffisamment chaud le bouton remonte et l’usager peut enlever la partie amovible chauffée pour allumer sa cigarette.

A savoir :L’allume cigare reçoit en général 12 volt. Donc dans le cas où ne marche plus vous devriez vérifier l’alimentation de l’allume cigare. Pour cela munissez vous d’un voltmètre (il vous coûtera aux alentours de dix euros dans un magasin de bricolage). Dans le cas où la tension se trouve bien en dessous de 12 volt alors le problème pourrait provenir des fusibles ou des branchements.

Autrement quand l’alimentation circule alors le problème pourrait provenir d’un mauvais contact ou du fait que l’allume cigare est vieillissant.

Suzuki Vitara — предохранители и реле

Возможно, надо будет повторить поиск с разными вариациями ключевых слов. Но что-то непременно найдете. Вопрос: Что бы сделать, что бы темку не потерять интересную? А то пока найдешь снова, то употеешь… Ответ: А просто подпишитесь на тему. И в зависимости от настроек подписки темы вам будет легко находить и даже получать на свой сузуки гранд витара предохранители сообщения и тексты новых постов.

И вы их не пропустите, если даже у вас на работе директор — зверь, а админ — его верный цепной пес. Сделать настройку очень. Сколов это слово, вы получите результат сузуки гранд витара предохранители всех тем с сообщениями, которые вы еще не читали.

Весьма полезная штука и позволяет быть на острие событий.

Весьма полезный сервис. Сколов слово, вы сможете из выпавшего меню выбрать либо все темы за последние 24 часа, либо отметить что все темы прочитаны иногда это полезнозайти в свой кабинет сузуки гранд витара предохранители потусить там со своими настройками, посмотреть свои подписанные темы и взглянуть кто сейчас на форуме и чем занят.

Вопрос: Не, ну чё за фигня, Валераа-а-а-а?

Почему некоторые мои слова в сообщениях заменяются звездочками? Ответ: На форуме реализована автозащита от появления нецензурных слов и слов, содержащих непристойное содержание. По такому же принципу реализована защита от спама пopносайтов.

Одним из методов напечатать слово, имеющие одно- или псевдо сузуки гранд витара предохранители слова, это использование пробелов, пробелов с подчеркиванием, или замена русских букв на английские такого же начертания. Почему мои сообщения пропадают? Ответ: Очевидно, в ваших сообщениях есть ссылки или иллюстрации. А вдруг вы — спам, врагами засланный.

Поэтому если у вас еще меньше 10 сообщений, то ваше сообщение поступает на предмодерацию. При желании подключить и защитить от перенапряжения сторонние гаджеты придется разбирать полностью блок и перепрофилировать системы предохранителей. В случае острой необходимости данную процедуру рекомендуется сузуки гранд витара предохранители профессиональным механикам, в противном случае возможно неправильно подключение оборудования и магистральных электроцепей, что может стать причиной короткого замыкания и дорогостоящего ремонта в ближайшем будущем.

Разобравшись с маркировочными номерами всех элементов в общих сузуки гранд витара предохранители можно приступать к диагностике и обслуживании самих предохранителей. Сама процедура не является сложной и свободно может выполняться одной парой рук при наличии стандартного набора инструментов — потребуется только наличие 15 минут свободного времени, а также доступ к плоской отвертке и пассатижам.

Заменить неисправные предохранители исправными комплектациями на Suzuki Grand Vitara можно по следующей инструкции:. После замены обязательно подключите АКБ и протестируйте на работоспособность все функции в автомобиле до начала непосредственной эксплуатации.

Suzuki Vitara производится в четырех поколениях с года по настоящее время и поставляется по всему миру. В нашем материале вы найдете описание блоков предохранителей сузуки гранд витара предохранители реле второго поколения Сузуки Витара выпускавшегося в,,и году.

Мы покажем места расположения блоков, их фотографии и схемы. Выделим предохранитель отвечающий за прикуриватель.

Исполнение блоков и назначение их элементов может отличаться от представленного и зависит от года выпуска, страны поставки и уровня оснащения. А если не подходит год выпуска, изучите описание для Grand Vitara.

Он расположен с водительской стороны под панелью на боковой стенке закрыт черной крышкой, на которой должно быть нанесена актуально назначение. К нему легче подобраться если снять панель которая под рулевой колонкой крепится по углам на 4 самореза. Подскажите, пожалуйста, недавно ставшему счастливым обладателем Grand Vitara V6, где в этой замечательной машине находится сузуки гранд витара предохранители предохранителей.

Излазил всю машину — не нашел.

В дополнение к сообщению Xsen-а ; — подлезть к блоку предохранителей, который под торпедой, можно и не снимая панель правда удобнее всё-же снять — лежа на спине. В блоке есть несколько запасных, они расположены сверху с надписью spare.

Внутренний блок предохранителей

Внутренний блок предохранителей Сузуки Свифт находится под рулевой колонкой на левой стороне салона автомобиля. Чтобы получить доступ к блоку предохранителей, нужно выполнить следующие шаги:

1. Убедитесь, что все приборы автомобиля выключены и зажигание отключено.
2. Откройте дверь водителя и опустите рулевую колонку в нижнее положение для облегчения доступа.
3. Снимите панель снизу рулевой колонки, после чего вы увидите блок предохранителей.
4. При необходимости замените перегоревший предохранитель, используя защелку в блоке предохранителей.

Внутренний блок предохранителей содержит основные предохранители для электрических систем автомобиля, такие как система зажигания, система подачи топлива, система охлаждения и другие. Расположение каждого предохранителя указано на крышке блока предохранителей.

При замене предохранителей убедитесь, что новые предохранители имеют одинаковую номинальную мощность, что избежать повреждения электрических систем автомобиля.

Если у вас возникли проблемы с электрическими системами автомобиля, и вы не можете найти причину, рекомендуется обратиться к сертифицированному автомеханику для проведения диагностики и ремонта.

Предохранитель для освещения

В автомобиле Suzuki Swift предохранители для освещения располагаются в блоке предохранителей, который находится в салоне автомобиля. Чтобы найти его, следуйте следующим инструкциям:

Сядьте на водительское сиденье и обернитесь лицом к панели приборов.
Согните правую ногу в колене и посмотрите на нижнюю часть панели приборов, рядом с педалями.
Вы заметите небольшую пластиковую крышку, на которой написано «Предохранители». Откройте ее, используя руки или штопор.
После открытия крышки вы увидите ряд предохранителей, расположенных в специальных пазах. Не теряйте бдительность, поскольку предохранители для освещения могут иметь разные названия или обозначения в зависимости от их целевого назначения.
Если вам необходимо заменить предохранитель для освещения, аккуратно достаньте его из паза с помощью пинцета или плоской отвертки

Обратите внимание на его цвет или номер, чтобы выбрать аналогичный предохранитель.

Не забудьте закрыть крышку предохранителей, чтобы избежать проникновения пыли или воды, которые могут повредить электронные компоненты.

Обратите внимание, что эта информация предназначена для модели Suzuki Swift, выпущенной в указанный период. Для других моделей или годов выпуска может потребоваться другое местоположение предохранителей

Сузуки Свифт — реле и предохранители

В автомобиле используются предохранители трех типов:1.Главный предохранитель — расположен в цепи, подключенной непосредственно к аккумулятору.2.Первичные предохранители — эти предохранители расположены между основным и вторичными предохранителями и предназначены для защиты групп электрических нагрузок.3.Вторичные предохранители — эти предохранители предназначены для защиты отдельных электрических цепей.

Предохранители в моторном отсеке

     В моторном отсеке расположен главный предохранитель, первичные предохранители и некоторые вторичные предохранители. При перегорании главного предохранителя обесточивается все электрооборудование автомобиля. При перегорании первичного предохранителя отключаются все электрооборудование, принадлежащее соответствующей группе. Для замены главного, первичных и вторичных предохранителей используйте фирменные запасные предохранители SUZUKI. Для извлечения предохранителя воспользуйтесь специальным съемником, предусмотренным в блоке предохранителей. Номинальный ток каждого предохранителя указан на крышке блока предохранителей.

ПРИМЕЧАНИЕ:Следите за тем, чтобы в блоке предохранителей всегда находились запасные предохранители и клещи для их замены.

Предохранители под приборной панелью

Коробка предохранителей расположена под приборной панелью со стороны водителя. Для снятия крышки коробки предохранителей потяните крышку за обе стороны.

Блок под капотом

Находится с левой стороны, рядом со стойкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Вариант 1

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

1	80А Все электрические цепи
2	50А Стеклоподъемники, зажигание, стартер, стеклоочиститель
3	Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона
4	Реле вентилятора радиатора №1
5	Реле вентилятора радиатора №2
6	Реле вентилятора радиатора №3
7	Реле стартера
8	Главное реле
9	Реле дроссельной заслонки
10	Реле противотуманных фар
11	Реле топливного насоса
12	Реле воздушного компрессора
13	Резерв
14	30А Отопитель
15	15А Система впрыска
16	10А Реле воздушного компрессора
17	Резерв
18	15А Стоп-сигнал
19	30А ABS
20	30А Стартер
21	Резерв
22	50А Электроусилитель рулевого управления
23	30А Замок зажигания
24	30А Вентилятор системы охлаждения
25	Резерв
26	30А ABS
27	Резерв
28	Резерв
29	15А Противотуманные фары
30	15А Фара (левая)
31	15А Фара (правая)
32	80А Отопитель, электроусилитель рулевого управления
33	80А Вентилятор системы охлаждения, противотуманные фары, фары

Вариант 2

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

1	100/120А FL1
2	100А FL2
3	100А FL3
4	50А FL4
5	80А FL5
6	100А FL6
7	50А Замок зажигания -2
8	7,5А ЕСМ
9	Резерв
10	20А F/P (дизель)
11	10А Воздушный компрессор
12	15А FI (бензин)
13	30А FI (ДИЗЕЛЬ)
14	60А Усилитель руля
15	30А Вентилятор радиатора
16	40А мотор ABS
17	30А Вентилятор
18	30А Запуск двигателя
19	Резерв
20	30А Вспомогательное оборудование
21	Резерв
22	15А Головной свет (левый)
23	25А блок управления ABS
24	15А Головной свет (справа)
25	20А Передний противотуманный фонарь
26	Резерв
27	40А Замок зажигания
28	20А Блок управления двигателем / зажигание
29	10А FI 2 (ДИЗЕЛЬ)
30	Резерв
31	7,5А Стартовый сигнал

Замена предохранителей своими руками

Разобравшись с маркировочными номерами всех элементов в общих блоках можно приступать к диагностике и обслуживании самих предохранителей. Сама процедура не является сложной и свободно может выполняться одной парой рук при наличии стандартного набора инструментов – потребуется только наличие 15 минут свободного времени, а также доступ к плоской отвертке и пассатижам.

Заменить неисправные предохранители исправными комплектациями на Suzuki Grand Vitara можно по следующей инструкции:

В первую очередь требуется отключить все клеммы аккумуляторной батареи, чтобы обесточить электроцепи транспортного средства. Помните, замена комплектующих при подключенном АКБ может стать причиной короткого замыкания, в результате которого произойдет выход из строя новых предохранителей или оборудования автомобиля. Для надежности желательно отключить обе клеммы на аккумуляторе;
После обесточивания цепи под капотом автомобиля требуется найти монтажный блок, внутри которого будет находиться отдельный блок с предохранителями. Для свободного доступа к обоим блокам придется с помощью шлицевой отвертки либо открутить фиксирующие болты, либо демонтировать пластиковые заглушки – это зависит от года выпуска и комплектации транспортного средства

При наличии пластиковых пистонов на блоках важно не повредить механизмы защелок, в противном случае система перестанет быть герметичной;
Далее требуется осмотреть все предохранители на предмет неисправности. Неработающий предохранитель будет иметь следы оплавления на корпусе элемента, а внутренний изогнутый провод будет полностью деформирован

Извлекать предохранители рекомендуется с помощью пассатижей или специализированного съемника, который часто идет в комплекте с самими комплектующими;
После демонтажа всех неисправных комплектующих устанавливаем новые детали легким нажатием на элемент вплоть до появления характерного щелчка;
После сбора монтажного блока переходим в салон транспортного средства, где по левую сторону от руля будет расположен салонный блок. Функциональное предназначение салонного блока заключается в защите от перенапряжения вспомогательного оборудования и функций комплектации автомобиля. Процедура замены предохранителей идентична вышеописанному методу.

После замены обязательно подключите АКБ и протестируйте на работоспособность все функции в автомобиле до начала непосредственной эксплуатации.

• Субару легаси замена свечей зажигания

• Не работает круиз контроль ниссан кашкай j10

• Система предотвращения столкновения с функцией автоматического торможения митсубиси аутлендер

• Тойота калдина не заводится причины

• Замена свечей накала ниссан патфайндер r51

Блок под капотом

Находится с левой стороны, рядом со стойкой.

Вариант 1

Фото – схема на крышке

Схема

Описание

1	80А Все электрические цепи
2	50А Стеклоподъемники, зажигание, стартер, стеклоочиститель
3	Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона
4	Реле вентилятора радиатора №1
5	Реле вентилятора радиатора №2
6	Реле вентилятора радиатора №3
7	Реле стартера
8	Главное реле
9	Реле дроссельной заслонки
10	Реле противотуманных фар
11	Реле топливного насоса
12	Реле воздушного компрессора
13	Резерв
14	30А Отопитель
15	15А Система впрыска
16	10А Реле воздушного компрессора
17	Резерв
18	15А Стоп-сигнал
19	30А ABS
20	30А Стартер
21	Резерв
22	50А Электроусилитель рулевого управления
23	30А Замок зажигания
24	30А Вентилятор системы охлаждения
25	Резерв
26	30А ABS
27	Резерв
28	Резерв
29	15А Противотуманные фары
30	15А Фара (левая)
31	15А Фара (правая)
32	80А Отопитель, электроусилитель рулевого управления
33	80А Вентилятор системы охлаждения, противотуманные фары, фары

Вариант 2

Фото – пример

Схема

Обозначение

1	100/120А FL1
2	100А FL2
3	100А FL3
4	50А FL4
5	80А FL5
6	100А FL6
7	50А Замок зажигания -2
8	7,5А ЕСМ
9	Резерв
10	20А F/P (дизель)
11	10А Воздушный компрессор
12	15А FI (бензин)
13	30А FI (ДИЗЕЛЬ)
14	60А Усилитель руля
15	30А Вентилятор радиатора
16	40А мотор ABS
17	30А Вентилятор
18	30А Запуск двигателя
19	Резерв
20	30А Вспомогательное оборудование
21	Резерв
22	15А Головной свет (левый)
23	25А блок управления ABS
24	15А Головной свет (справа)
25	20А Передний противотуманный фонарь
26	Резерв
27	40А Замок зажигания
28	20А Блок управления двигателем / зажигание
29	10А FI 2 (ДИЗЕЛЬ)
30	Резерв
31	7,5А Стартовый сигнал

Расположение предохранителей Suzuki Swift 2004-2010 гг.

Предохранители прикуривателя (розетка) в Suzuki Swift Это предохранители № 5 (сигара) и № 6 (аксессуар) в блоке предохранителей приборной панели.

Оглавление

Блок предохранителей в салоне

Блок предохранителей находится под панелью приборов (со стороны водителя).

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	Amp	Функция/компонент
1	—	Не используется
2	15	Катушка зажигания
3	10	Резервный свет
4	10	метр
5	15	Сигара
6	15	Аксессуар
7	30	Электростеклоподъемник
8	15	Стеклоочиститель
9	10	Усилитель руля / Сигнал IG1
10	15	Воздушная подушка
11	10	Антиблокировочная тормозная система
12	10	Задний свет
13	—	Не используется
14	20	Замок
15	10	Иммобилайзер (дизельный двигатель)
16	10	Пусковой двигатель
17	—	Не используется
18	10	Нагреватель / Сигнал IG2
19	15	Противотуманная фара
20	15	Радио / купол
21	20	Задний обогреватель
22	15	Рог / Опасность
23	—	Не используется
24	—	Не используется

Схема блока предохранителей (бензин)

Назначение предохранителей и реле в моторном отсеке (Бензин)

№	Amp	Функция/компонент
1	80	Вся электрическая нагрузка
2	50	Стеклоподъемники, Зажигание, Стеклоочиститель, Стартер
3	50	Задний фонарь, Обогрев заднего стекла, Замок двери, Аварийная сигнализация/Звуковой сигнал, Купол
4	80	Отопитель, Воздушный компрессор, Усилитель руля
5	80	Вентилятор радиатора, Противотуманные фары, Головной свет
16	30	Обогреватель
17	15	FI
18	10	Воздушный компрессор
19	—	Не используется
20	15	Выключатель стоп-сигнала
21	30	Модуль управления АБС
22	30	Пусковой двигатель
23	—	Не используется
24	50	Модуль управления усилителем руля
25	30	Замок зажигания
26	30	Вентилятор радиатора
27	—	Не используется
28	30	Модуль управления АБС
29	—	Не используется
30	—	Не используется
31	15	Передняя противотуманная фара
32	15	Фара (левая)
33	15	Фара (правая)
Реле
6		Реле вентилятора радиатора №1
7		Реле вентилятора радиатора №2
8		Реле вентилятора радиатора №3
9		Реле пускового двигателя
10		Главное реле
11		Не используется
12		Реле передних противотуманных фар
13		Реле топливного насоса
14		Реле воздушного компрессора
15		Не используется

Схема блока предохранителей (дизель)

Назначение предохранителей и реле в моторном отсеке (Дизель)

№	Amp	Функция/компонент
1	30	Пусковой двигатель
2	10	Воздушный компрессор
3	15	Топливный насос
4	30	FI
5	30	Обогреватель
6	30	Вентилятор радиатора
7	50	Модуль управления усилителем руля
13	30	Модуль управления АБС
14	30	Модуль управления АБС
15	15	Выключатель стоп-сигнала
16	15	Фара (правая)
17	15	Фара (левая)
18	15	Передняя противотуманная фара
19	30	Замок зажигания
20	50	Стеклоподъемники, Зажигание, Стеклоочиститель, Стартер
21	100	Главный
22	100	EPS, кондиционер, топливный насос, IG1
23	100	Лампы, ABS, ACC, IG2
24	50	Распределительная коробка
25	80	Контроллер свечения
29	20	F.l.
30	20	ЭБУ (при наличии)
31	10	ЭБУ, ЕГР
Реле
8		Реле вентилятора радиатора №1
9		Реле вентилятора радиатора №2
10		Реле вентилятора радиатора №3
11		Реле воздушного компрессора
12		Реле пускового двигателя
26		Реле противотуманных фар
27		Реле топливного насоса
28		Ф.л. главное реле

Боковая панель пассажира

Чтобы найти предохранители на Сузуки Свифт, расположенные на боковой панели пассажира, следуйте инструкции:

Положение предохранителя	Описание
Расположение	Панель пассажира находится справа от водителя. Расположение предохранителей может незначительно различаться в зависимости от года выпуска автомобиля.
Открывание панели	Для доступа к предохранителям снимите панель пассажира. Чтобы снять панель, откройте переднюю дверь пассажира, найдите и удалите винт или клавишу для кругового вращения, прикрепленные к панели. После этого панель можно будет снять.
Расположение предохранителей	После снятия панели пассажира вы увидите боковую панель, на которой расположены предохранители. Обычно они отмечены соответствующими символами или буквами, указывающими на функцию предохранителя. Используйте схему расположения предохранителей, указанную на крышке панели или в руководстве по эксплуатации автомобиля, чтобы найти нужный предохранитель.
Замена предохранителя	Чтобы заменить предохранитель, вытащите его из держателя и вставьте новый предохранитель того же типа и номинала. При замене убедитесь, что новый предохранитель правильно установлен и надежно закреплен в держателе предохранителей. После замены предохранителя установите панель пассажира обратно на место.

Следуя этой инструкции, вы сможете легко найти и заменить предохранители на боковой панели пассажира

вашего автомобиля Сузуки Свифт.

Помните, что перед заменой предохранителей всегда рекомендуется отключить питание

и использовать только предохранители того же типа и номинала.

Местоположение предохранителей на Сузуки Свифт

При необходимости проверки или замены предохранителей на автомобиле Сузуки Свифт, следует знать их точное расположение.

В автомобиле Сузуки Свифт предохранители находятся в двух основных местах:

Панель предохранителей в салоне: эта панель находится под рулем, справа от основной панели приборов
Чтобы получить доступ к предохранителям, необходимо сначала сесть на водительское сиденье и обратить внимание на нижнюю часть панели под рулем

Вам понадобится инструмент, чтобы аккуратно открыть панель и найти нужный предохранитель.Важно помнить, что на панели предохранителей обычно есть небольшая схема, которая поможет вам определить, какой предохранитель относится к той или иной функции автомобиля.

Коробка с предохранителями под капотом: еще одно место, где находятся предохранители на Сузуки Свифт, — это коробка с предохранителями, расположенная под капотом двигателя
Чтобы найти эту коробку, вам придется открыть капот автомобиля и найти ее справа от двигателя. Обычно на коробку нанесена маркировка с указанием местоположения каждого предохранителя и его назначения.

Независимо от того, какой предохранитель вы хотите проверить или заменить, всегда убедитесь, что автомобиль выключен и ключ находится в положении «выключено» перед тем, как проводить какие-либо работы с предохранителями. Это поможет предотвратить возможные порчи и травмы.

Убедитесь в тщательности и точности выполнения всех манипуляций с предохранителями на Сузуки Свифт, чтобы не нанести вреда автомобилю и себе.
