Расчет его номинала при установке дополнительного оборудования toyota ISis
При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:
P=U*I, где
Р – мощность лампы,
U – напряжение бортовой сети (12 Вольт),
I – ток в цепи.
Из формулы следует:
I = P/U = 60/12 = 5 Ампер.
То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.
Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.
I = U/R = 12/0,4 = 30 Ампер
Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.
Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.
Поэтому перед увеличением номинала предохранителей и установкой в цепь дополнительных потребителей необходимо проверить площадь сечения электропроводки в цепи, при необходимости, установить другие провода.
Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.
Блок в салоне
Основной блок предохранителей и реле в салоне находится за бардачком.
Схема
Описание
IGN | 10A Система зажигания |
TAIL1 | 15A Задние габариты |
FR FOG | 15A Противотуманные фары |
AM1 | 25A Замок зажигания |
TAIL2 | 7,5A Габариты |
RR WIPER | 15A Очиститель стекла задней двери |
P-POINT | 15A Прикуриватель, Розетка доп оборудования |
A/C | 15A Кондиционер |
ACC | 7,5A Магнитола |
TAIL3 | 7,5A Габариты |
FR DEF | 20A Антиобледенитель щеток лобового стекла |
RR P/W | 30A Электропривод зажних стеклоподъёмиков |
DOOR | 25A Центральный замок |
WIPER | 20A Очиститель лобового стекла |
ECU-IG | 10A ABS |
RR DEF | 25A Обогреватель стекла задней двери |
GAUGE | 10A Комбинация приборов, фонарь заднего хода |
STOP | 7,5A Стоп сигналы |
Минивэн с кузовом 5-размера, тремя рядами сидений в 7-местном салоне появился в продаже осенью 2004 года. Автомобиль считается продолжением модельного ряда Gaia, хотя характеристики этих двух машин различаются. Если Gaia имеет общую ходовую часть с Ipsum, то Isis имеет другую, многопрофильную направленность, и более похож на модели Noah и Voxy. В данном материале мы подробно разберем схемы предохранителей Тойота Исис 1-го поколения (XM10): 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель.
В моторном отсеке
Монтажные блоки находятся около аккумулятора.
Фото — пример исполнения главного блока (Тип 1).
В дополнительном блоке расположены предохранители отвечающие за ближний и дальний свет фар (15А), и за систему полного привода на 10A SCL — ABS / 4WD.
В салоне
Расположен с пассажирской стороны за перчаточным ящиком.
Схема салонного блока предохранителей Toyota Isis | ||
---|---|---|
№ | Описание | Ток, А |
IGN | Система зажигания | 10 |
TAIL1 | Задние габаритные лампы | 15 |
FR FOG | Противотуманные фары | 15 |
AM1 | Замок зажигания | 25 |
TAIL2 | Габаритные лампы | 7 |
RR WIPER | Очиститель стекла задней двери | 15 |
P-POINT | Предохранитель прикуривателя Тойота Исис, Розетка доп оборудования | 15 |
A/C | Кондиционер | 15 |
ACC | Магнитола | 7,5 |
TAIL3 | Габаритные лампы | 7,5 |
FR DEF | Антиобледенитель щеток лобового стекла | 20 |
RR P/W | 30A Электропривод задних стеклоподъёмиков | 30 |
DOOR | Центральный замок | 25 |
WIPER | Очиститель лобового стекла | 20 |
ECU-IG | Система ABS | 10 |
RR DEF | Обогреватель стекла задней двери | 25 |
GAUGE | Комбинация приборов, фонарь заднего хода | 10 |
STOP | Стоп сигналы | 7,5 |
Назначение модулей реле | ||
R1 | Отопитель | |
R2 | IGN | |
R3 | Обогреватель заднего стекла | |
R4 | Габаритные лампы |
Engine compartment
General arrangement of blocks under the hood.
Block A
Type 1
Diagram
Designation
1 ST | Starter |
2 PSD RH | Electric sliding door (right) |
3 PSD LH | Electric sliding door (left) |
4 H-LP RH | Right headlight |
5 H-LP LH | Left headlight |
6 ECU-B | Instrument cluster, electronic engine control unit |
7 DOME | Interior and luggage compartment lighting |
8 RAD 1 | Radio |
9 ABS 2 | Anti-lock braking system (AB5) |
10 RR HTR | Rear heater / air conditioner |
11 DDC | |
12 AM2 | Egnition lock |
13 PBD | Rear door electric drive |
14 EFI | Electronic engine control unit |
15 EFI 2 | Electronic engine control unit |
16 HORN | Sound signal |
17 TRN HAZARD | Direction indicators |
18 ALT-S | (Models with dv. 112-PE) Generator |
18 ETCS | (Models with dv. 1A1-РЗЕ) Electronic engine control unit |
- R1 – Fan motor relay 2
- R2 – Relay 3 fan motor
- R3 – Horn relay
- R4 – Relay 1 fan motor
- R5 – Relay 2 injection system
- R6 – Relay 1 injection system
- R7 – Headlight relay
Type 2
Diagram
Appointment
1 | 25A ACC-B – Connector for additional equipment |
2 | 25A DOOR – Central locking |
3 | 15A RR HTR – Rear heater / air conditioner |
4 | 7,5A AM2 2 – Engine start switch |
5 | 10A ECU-B2 – System “Entry & Start” |
6 | 10A ETCS – Engine Management System |
7 | 10A TURN – HAZ – Direction indicators |
8 | 10A HORN – Sound signal |
9 | 15A IG2 – Engine management system |
10 | 15A IGT / INJ – Engine management system |
11 | 20A STR LOCK – Steering wheel lock system |
12 | 20A EFI MAIN – Engine management system |
13 | 25A DOOR 2 – Central locking |
14 | 30A PBD – Power rear door |
15 | SHORT |
16 | 30A AM2 – Engine start switch |
17 | 30A PSD RD – Electric sliding door (right) |
18 | 30A PSD LD – Electric sliding door (left) |
19 | 15A H-LH RH – Headlight (right) |
20 | 15A H-LP LH – Headlamp (left) |
21 | 10A EFI 1 – Engine management system |
Block B
- 15A H-LP LH LWR – Left headlamp low beam
- 15A H-LP RH LWR – Right headlamp low beam
- 15A H-LP LH UPR – Left headlamp high beam
- 15A H-LP RH UPR – Right high beam headlamp
- 10A SCL – ABS / 4WD – All-wheel drive system
Some relays can also be attached here.
Правила контроля работоспособности и замены предохранителей
Функционирование предохранителей можно проверить мультиметром. Это можно сделать в режиме «непрерывность» или «диод», а также в режиме измерения нижнего предела сопротивления. Проверять исправность предохранителей необходимо только на снятом с блока предохранителе.
Сопротивление исправного предохранителя (скорость предохранителя) стремится к нулю. Если предохранитель перегорел, сопротивление бесконечно (на цифровом мультиметре отображается «1»).
Неисправный предохранитель можно заменить только исправным такого же номинала. Допускается кратковременная установка предохранителя с номиналом до 50% выше требуемого. Во избежание возгорания электрических кабелей не допускается установка так называемых «жучков», особенно всевозможных зажимов и т.д.
Если контактные группы предохранителей перегорели, разрушены или сильно изношены, требуется полная замена блока предохранителей.
Как поменять их
Специалисты рекомендуют заменять предохранители на идентичные предохранители. Или используйте предохранителей на 40% больше, чем требуется. Только в этом случае деталь вовремя сгорит до того, как нагрев распространится по проводке и вызовет пожар.
Опытные механики не советуют устанавливать скобы, жучки и прочие самодельные и ненадежные приспособления. Они не только не предотвращают возгорание, но также могут вызвать возгорание всего автомобиля.
При замене нужно обращать внимание не на один контакт, а на всю группу контактов. Если блок изношен или разрушен, узел плавкой вставки необходимо заменить. Для смены контакта нет необходимости приобретать специальные инструменты
Опытные механики используют обычный пинцет для извлечения предохранителя из гнезда. По силе тока перепутать детали не сможет даже новичок. Ведь каждый из них окрашен в свой цвет. Конечно, вам просто нужно установить в одну розетку деталь такого же цвета
Для смены контакта нет необходимости приобретать специальные инструменты. Опытные механики используют обычный пинцет для извлечения предохранителя из гнезда. По силе тока перепутать детали не сможет даже новичок. Ведь каждый из них окрашен в свой цвет. Конечно, вам просто нужно установить в одну розетку деталь такого же цвета.
Блоки закрыты пластиковыми крышками. Снять их и снова надеть автовладельцу не составит труда.
Порядок замены:
- Откройте капот автомобиля и снимите крышку с блока предохранителей, который находится рядом с радиатором.
- Или сядьте на сиденье водителя или пассажира (в зависимости от положения нужной детали) и дотянитесь до решетки обдува.
- Сними. Откройте блок с плавкими элементами.
- Удалите сгоревший пинцетом, который необходимо заменить.
- Пожалуйста, введите новый.
- Запустить двигатель. Проверьте, работают ли устройства, за которые отвечает сторона.

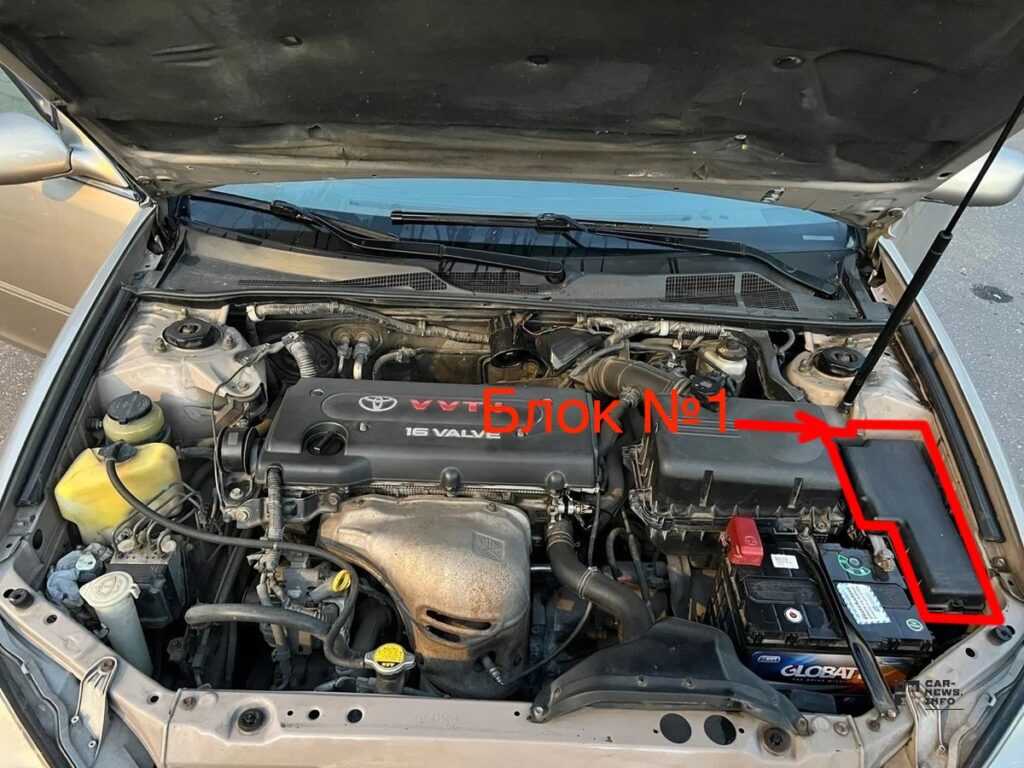

Блок предохранителей и реле №1 под капотом Toyota Camry XV30
По данным в блоке №1 сосредоточены предохранители отвечающие за системы безопасной эксплуатации автомобиля. Помимо всего он расположен в легкодоступном месте под капотом, вдоль левого переднего крыла. Притом для доступа к самим реле и предохранителям нужно лишь отжать пластиковые фиксаторы на защитной крышке и потянуть её вверх. Далее на фото показано его непосредственное расположение.
Предохранители и реле в блоке №1 под капотом Toyota Camry XV30
Таблица с описанием назначения предохранителей и реле блока №1
Номер на схеме | Номинал предохранителя в А. | Обозначение на крышке блока | Наименование потребителя |
---|---|---|---|
1 | 100 | ALT | 2AZ-FE (2002-2003): Предохранители: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE” |
120 | ALT | 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE” | |
2 | 60 | ABS NO.1 | 2002-2003: Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
50 | ABS NO.1 | 2003-2006: Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении | |
3 | 15 | HEAD LH LWR | Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова |
4 | 15 | HEAD RH LWR | Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова |
5 | 5 | DRL | Дневные ходовые огни |
6 | 10 | A/C | Кондиционер |
7 | – | – | Не используется |
8 | – | – | Не используется |
9 | – | – | Не используется |
10 | 40 | MAIN | Предохранители: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” и “DRL” |
11 | 40 | ABS No.2 | Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
12 | 30 | RDI | Вентилятор системы охлаждения двигателем |
13 | 30 | CDS | Вентилятор системы кондиционирования |
14 | 50 | HTR | Кондиционер |
15 | 30 | ADJ PDL | Электрическая педаль газа |
16 | 30 | ABS No.3 | Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
17 | 30 | AM2 | Система запуска, предохранители: “IGN” и “IG2” |
18 | 10 | HEAD LH UPR | Дальний левый свет |
19 | 10 | HEAD RH UPR | Дальний правый свет |
20 | 5 | ST | Комбинация приборов, стартер, зажигание |
21 | 5 | TEL | Телефон |
22 | 5 | ALT-S | Система зарядки аккумуляторной батареи |
23 | 15 | IGN | Система запуска |
24 | 10 | IG2 | Антиблокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль |
25 | 25 | DOOR1 | Блок управления электрооборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком |
26 | 20 | EFI | Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем |
27 | 10 | HORN | Звуковой сигнал |
28 | 30 | D.C.C | Предохранители: “ECU-B”, “RAD NO.1” и “DOME” |
29 | 25 | A/F | Блок управления двигателем |
30 | – | – | Не используется |
31 | 10 | ETCS | блок управления двигателем, круиз-контроль |
32 | 15 | HAZ | Указатели поворота, аварийная сигнализация |
Реле | |||
R1 | Не используется | ||
R2 | Не используется | ||
R3 | Дневные ходовые огни (No.2) | ||
R4 | Дневные ходовые огни (No.3) | ||
R5 | Вентилятор системы охлаждения (No.2) | ||
R6 | Дневные ходовые огни (No.4) | ||
R7 | Электрическая педаль газа | ||
R8 | Вентилятор системы охлаждения (No.3) | ||
R9 | Муфта компрессора кондиционера | ||
R10 | Датчик соотношения воздух топливо | ||
R11 | Кондиционер | ||
R12 | Стартер/зажигание | ||
R13 | Фары | ||
R14 | Вентилятор системы охлаждения (No.1) | ||
R15 | Вакуумный клапан (VSV) | ||
R16 | Звуковой сигнал | ||
R17 | Блок управления двигателем |
Расположение коробок с предохранителями в Тойота Таун Айс
Автомобиль Town Ace был разработан компанией Toyota для реализации на внутреннем рынке Японии. Ввезенные на территорию России машины оснащены бензиновым мотором либо автодизелем, имеют электрическую схему постоянного тока. Напряжение в ботовой сети составляет 12 В, количество и мощность потребителей зависят от уровня оснащения и даты сборки. Плавкие предохранители скомпонованы в блоках, выполненных из пластика и закрытых крышками для защиты от влаги или механических повреждений.
Моторный отсек
Коробка силовых перемычек установлена под капотом сбоку от батареи. Модуль прикреплен к передней колесной арке и оснащен крышкой, которая удерживается фиксаторами. Блок отличается компактными габаритами, внутри предусмотрено всего 11 ячеек для плавких вставок.
Блоки в салоне
Модуль слаботочных предохранителей на Тойота Таун Айс или Таун Айс Ноах (Toyota Town Ace либо Town Ace Noah) установлен в нижней части панели приборов со стороны правой ноги шофера. Сверху находится крышка с небольшой выемкой под пальцы, позволяющей быстро снять заглушку. Внутри панели и в салоне автомобиля имеются отдельные реле для распределения питания к мощным потребителям. На части машин устанавливался телевизионный приемник, тюнер для принятия и усиления сигналов располагается под обшивкой багажного отсека.
Блок предохранителей в салоне.
В прикуривателе
Внутри стакана прикуривателя отдельный предохранитель не предусмотрен (за исключением металлической спирали, отключающей подачу питания после ее прогрева до требуемой температуры). Линия электроснабжения оснащена плавкой вставкой на 15 А в салонной коробке (обозначение на схемах – ACC). Поскольку на машинах в стандартное оснащение входит прикуриватель для заднего ряда сидений, на борту имеется еще одна перемычка на 15 А, которая маркируется аббревиатурой – RR CIG.
Под капотом
Помимо основного модуля предохранителей, в моторном отсеке находится реле управления питанием системы ABS. Узел расположен слева от двигателя (если стоять к автомобилю лицом).
Особенности установки и замены предохранителя ACC в автомобиле Toyota
ACC-предохранитель отвечает за защиту от перегрузки и короткого замыкания электроприборов, связанных с системой автопилота и адаптивным регулированием скорости. Этот предохранитель играет важную роль в обеспечении правильной работы электрической системы и помогает предотвратить возможные повреждения и аварии, связанные с неисправностями этих систем.
Для установки или замены предохранителя ACC в автомобиле Toyota следует следовать инструкциям, предоставленным в руководстве по эксплуатации. Обычно предохранитель находится в специальном блоке предохранителей, расположенном в моторном отсеке автомобиля. Для доступа к этому блоку следует открыть капот и найти соответствующий отсек с предохранителями.
При замене предохранителя необходимо выбрать предохранитель с правильными техническими характеристиками. Для этого следует обратиться к руководству по эксплуатации автомобиля или проконсультироваться с квалифицированным специалистом сервисного центра Toyota. Неправильно выбранный предохранитель может повредить электрическую систему автомобиля или привести к возникновению других непредвиденных проблем.
При установке нового предохранителя важно обеспечить правильный контакт между предохранителем и его держателем. Предохранитель должен быть установлен в соответствующий разъем и должен плотно сидеть на месте. Неправильная установка предохранителя может вызвать нестабильную работу электрической системы и повредить его корпус
Неправильная установка предохранителя может вызвать нестабильную работу электрической системы и повредить его корпус.
В случае, если автомобильные приборы, связанные с системой автопилота и адаптивным регулированием скорости, перестали работать, возможно, предохранитель ACC неисправен и требуется его замена. В таком случае рекомендуется обратиться к авторизованному сервисному центру Toyota или квалифицированному электрику для диагностики проблемы и проведения необходимых работ по замене предохранителя.
