Предохранители тойота ленд крузер прадо 120/125, 2002

Меняем предохранители Прадо 150

Нередко случается такое, что водители не считают нужной своевременную замену предохранителей. Но, если схема перегорает или начинает плавиться, водитель не знает, что следует сделать в первую очередь.

Перед тем, как приступать к замене элемента, нужно удостовериться, что он сгорел. Для этого нужно определить блок, связанный с поврежденными приборами, а затем выделить конкретный предохранитель. Элемент, подлежащий замене, нужно достать из блока с помощью щипцов или пинцета. Схему нужно внимательно изучить.

Если присутствуют внешние дефекты, элемент нужно заменить

Приобрести новый электропредохранитель для Прадо 150 можно в любом автомобильном магазине, но важно выбрать хорошую запчасть. Образец следует внимательно рассмотреть, чтобы на нем не было искривлений, насечек на металлической части, заводских браков пластика

Перед установкой нового блока он тестируется:

Приобретается запасной электропредохранитель.
К металлическим частям предохранителя присоединяется проводка, соединенные с аккумулятором.
Качественный элемент перегорит, бракованный – расплавится.
Если в машину будет ошибочно установлена бракованная деталь, это приведет к возгоранию.
После теста можно приступать к замене – установить исправную деталь на место старой в Прадо 150.
Перед непосредственной установкой схемы, нужно ликвидировать условия, которые привели к порче прошлого элемента.

Существует три возможных размера предохранителя: мини, средний, макси. В каждом случае для него выделяется специальное место в блоке. Сила тока в предохранителе должна быть больше силы тока в соответствующем приборе, определить ее можно по цвету корпуса. На схеме не должны находиться оголенные провода, так как они могут снова испортить схему, спровоцировав короткое замыкание. По окончании работы следует удостовериться, что все электроцепи исправны. Блок правильно заменен, если не возникает никаких проблем в его функционировании, а также в работе остальных систем.

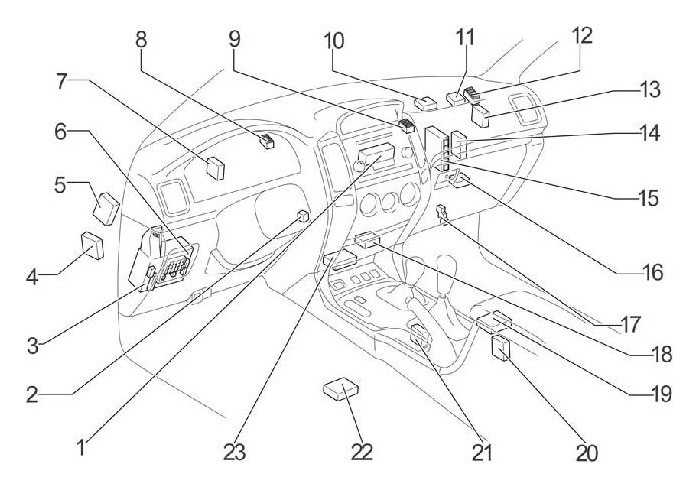

Общая схема расположения монтажных и электронных блоков в салоне Toyota Land Cruiser Prado 120/125

Примем, что все номера на схеме соответствуют номерам монтажных блоков

Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
Усилитель транспондера ключа
Блок предохранителей и реле №3
Блок управления электронной регулируемой подвеской
Блок управления контролем устойчивости (VSC A/T)
Блок управления электрооборудованием кузова
Блок управления противоугонной системой
Распределительный блок №8
Распределительный блок №9
Усилитель вязкостного подогревателя
Компьютер транспондера ключа
Распределительный блок №12
Блок управления контролем устойчивости (VSC M/T)
Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией))Блок управления кондиционером (механический кондиционер)
Блок управления двигателем (M/T)Блок управления двигателем и автоматической коробкой передач (A/T)
Блок управления блокировкой центрального дифференциалаБлок управления блокировкой заднего дифференциала
Блок реле №17
Блок сетевого шлюза
Блок управления навигацией
Усилитель холодильника
Блок управления блокировкой селектора коробки передач
Аудио усилитель
Блок подушек безопасности

Меняем предохранители Прадо 150

Проверяем предохранитель: 1. Исправный предохранитель. 2. Перегоревший предохранитель.

Если присутствуют внешние дефекты, элемент нужно заменить

Перед установкой нового блока он тестируется:

Приобретается запасной электропредохранитель.
К металлическим частям предохранителя присоединяется проводка, соединенные с аккумулятором.
Качественный элемент перегорит, бракованный – расплавится.
Если в машину будет ошибочно установлена бракованная деталь, это приведет к возгоранию.
После теста можно приступать к замене – установить исправную деталь на место старой в Прадо 150.
Перед непосредственной установкой схемы, нужно ликвидировать условия, которые привели к порче прошлого элемента.

Три возможных размера предохранителей: мини, средний, макси. Существует три возможных размера предохранителя: мини, средний, макси. В каждом случае для него выделяется специальное место в блоке. Сила тока в предохранителе должна быть больше силы тока в соответствующем приборе, определить ее можно по цвету корпуса. На схеме не должны находиться оголенные провода, так как они могут снова испортить схему, спровоцировав короткое замыкание. По окончании работы следует удостовериться, что все электроцепи исправны. Блок правильно заменен, если не возникает никаких проблем в его функционировании, а также в работе остальных систем.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

p, blockquote 7,0,0,0,0 —>

Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
Усилитель транспондера ключа
Блок предохранителей
Блок управления электронной регулируемой подвеской
Блок управления контролем устойчивости (VSC A/T)
Блок управления электрооборудованием кузова
Блок управления противоугонной системой
Распределительный блок №1
Распределительный блок №2
Усилитель вязкостного подогревателя
Компьютер транспондера ключа
Распределительный блок №3
Блок управления контролем устойчивости (VSC M/T)
Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией)) Блок управления кондиционером (механический кондиционер)
Блок управления двигателем (M/T) Блок управления двигателем и автоматической коробкой передач (A/T)
Блок управления блокировкой центрального дифференциала Блок управления блокировкой заднего дифференциала
Блок реле
Блок сетевого шлюза
Блок управления навигацией
Усилитель холодильника
Блок управления блокировкой селектора коробки передач
Аудио усилитель
Блок подушек безопасности

p, blockquote 10,0,1,0,0 —>

Блок управления электрооборудованием кузова
Блок предохранителей
Блок управления контролем устойчивости (VSC)
Блок сетевого шлюза
Блок подушек безопасности
Блок управления навигацией
Блок управления блокировкой селектора коробки передач
Усилитель холодильника
Аудио усилитель
Блок реле
Блок управления блокировкой центрального дифференциала Блок управления блокировкой заднего дифференциала
Блок управления электронной регулируемой подвеской
Блок управления двигателем (M/T) Блок управления двигателем и автоматической коробкой передач (A/T)
Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией)) Блок управления кондиционером (механический кондиционер)
Распределительный блок №3
Компьютер транспондера ключа
Усилитель вязкостного подогревателя
Распределительный блок №2
Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
Распределительный блок №1
Блок управления противоугонной системой
Реле двойной блокировки замков дверей
Усилитель транспондера ключа

Блок предохранителей

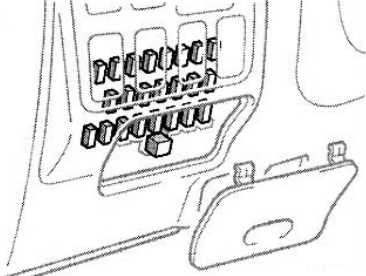

Он находится в нижней части панели приборов, за защитной крышкой.

Пример схемы с обратной стороны крышки

p, blockquote 17,0,0,0,0 —>

1	10A IGN — Блок управления топливным насосом, cистема многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, ABS, VSC, A-TRC
2	10A SRS — Система подушек безопасности SRS
3	7,5A GAUGE — Комбинация приборов
4	7,5A ST2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
5	30A FR WIP−WSH — Стеклоочиститель и омыватель
6	20A TEMS — Электронная регулируемая подвеска
7	20A DIFF — Блокировка заднего дифференциала, блокировка центрального дифференциала
8	15A RR WIP — Задний стеклоочиститель
9	—
10	30A D P/SEAT — LHD: Сиденье водителя с электроприводом
30A P P/SEAT — RHD: Сиденье пассажира с электроприводом
11	30A P P/SEAT — LHD: Сиденье пассажира с электроприводом
30A D P/SEAT — RHD: Сиденье водителя с электроприводом
12	15A PWR OUTLET — Розетка
13	10A IG1 NO.2 — Кондиционер, холодильник
14	15A RR WSH — Омыватель заднего стекла
15	10A ECU-IG — Блокировка селектора коробки передач, стеклоподъемники, ABS, VSC, A-TRC, кондиционер, люк, розетки
16	10A IG1 — ABS, VSC, A-TRC, кондиционер, система зарядки, обогрев заднего стекла, лампы заднего хода, указатели поворота, аварийная сигнализация
17	7,5A STA — Блок управления топливным насосом
18	20A P FR P/W — Стеклоподъемник переднего пассажира
19	20A P RR P/W — LHD: Задний правый стеклоподъемник
20A D RR P/W — RHD: Задний правый стеклоподъемник
20	20A D RR P/W — LHD: Задний левый стеклоподъемник
20A P RR P/W — RHD: Задний левый стеклоподъемник
21	10A PANEL — Подсветка панели приборов
22	10A TAIL — Габаритный свет, освещение номерного знака
23	7,5A ACC — Блок управления автоматической коробкой передач, розетки, зеркала с электроприводом, аудио система
24	10A CIG — Прикуриватель
25	30A POWER — Стеклоподъемники, люк

С обратной стороны блока крепятся некоторые реле.

Расшифровка

p, blockquote 22,0,0,0,0 —>

R1 — Звуковой сигнал
R2 — Габаритный свет
R3 — Силовое реле (стеклоподъемники, люк)
R4 — Розетки (ACC SKT)

p, blockquote 25,0,0,0,0 —>

R1 — Панель
R2 — Лампы заднего хода
R3 — Обогрев зеркал (MIR HTR)

Дополнительные элементы

Обозначение

p, blockquote 28,0,0,0,0 —>

Блок управления люком
Распределительный блок
Реле заднего кондиционера
Усилитель заднего кондиционера
Ресивер центрального замка

Как проверить номер?

Проверить вин-номер на транспортном средстве Прадо 150 стоит по нескольким причинам:

Узнать о том, угнано транспортное средство или нет? В случае если автомобиль стал объектом преступления, его параметры были внесены в специальные базы данных.
Уточнить, сколько владельцев было у машины. При покупке этот пункт нельзя игнорировать. Количество предыдущих хозяев указывает на степень износа и дефекты транспортного средства.
Облегчить поиск деталей с помощью специальных сервисов. Это поможет найти нужные запчасти и не ошибиться с выбором.
Узнать о произошедших ДТП и страховых случаях. Этот аспект поможет определиться с надежностью и степенью ремонтопригодности авто. Если машина попадала в аварии, то ее поломка не станет неожиданностью.
Найти информацию о том, находилось ли транспортное средство в такси и принадлежало ли таксопарку.
Понять, есть ли на машину кредит или взята ли она в залог. У некоторых владельцев, которые не проверяли машину по вин-номеру, уже «всплывали» такие некрасивые подробности.

Предохранители и реле в салоне

Чтобы устранить системную неисправность в электросети автомобиля, нужно соблюдать все меры предосторожности. Нельзя пользоваться устройствами более высокого номинала, не подходящими для этих целей предметами, самодельными «жучками» и просто проволокой. В случае частых поломок следует найти основную причину повышения силы тока в автомобильной сети, а затем заняться ее устранением

В случае частых поломок следует найти основную причину повышения силы тока в автомобильной сети, а затем заняться ее устранением.

Возможны 2 варианта расположения – правый и левый руль. Фото предохранителей ленд крузер прадо 120 4 литра в салоне:

Прикуриватель и габариты

На прадо 120 4 литра предохранитель прикуривателя находится там же, где расположены TEMS и SRS (система подушек безопасности) – на панели приборов в салоне, имеет порядковый номер 24 и аббревиатуру «CIG».

Предохранитель габаритов прадо 120, независимо от того, какой руль (правый или левый), имеет маркировку «TAIL» № 22 салонного блока. При его неисправности не включаются повороты (не горят), и исчезает подсветка номера машины. За свет габаритов также отвечает реле № 2.

Читать дальше: Жидкость для гидроусилителя киа рио 3

Система ТЕМС

Предохранители системы ТЕМПС в Land Cruiser прадо 120 4 литра на указанной панели имеют порядковый номер 6 и маркировку «TEMS». Эта регулируемая с помощью электроники подвеска была разработана фирмой Toyota для линии своих автомобилей. Такая система имеет несколько вариантов езды (комфортный, спортивный, сверхкомфортный, полуспортивный) и позволяет автомобилю адекватно реагировать в случае резких поворотов, быстрого торможения, движения по бездорожью. TEMS сама перенастраивает нагрузку на ось Toyota Prado 120, жесткость амортизаторов, высоту шасси, сохраняет устойчивость автомобиля и противодействует крену кузова в бок и в поперечном направлении, а также «клевки носом» в случае торможения.

Прочее

За подъем, очистку и омывание передних, боковых, задних стекол и люка отвечают:

FR WIP−WSH (5);
RR WIP (8);
RR WSH (14);
P FR P/W (18);
P RR P/W, D RR P/W (19);
P RR P/W, D RR P/W (20);
POWER (20);
силовое реле – R3.

Предохранители розетки в салоне – PWR OUTLET (12), сидений ‒ D P/SEAT, P P/SEAT (10, 11), топливного насоса ‒ STA (17).

Важно!

Типоразмеры предохранителей по цветам

Думаете, что теперь вам всё известно и не возникнет никаких проблем? Не тут-то было. Даже людям, хорошо знающим иностранные языки, непросто разобраться со сложными техническими терминами, нанесёнными в качестве памятки на защитные крышки. Если добавить к этому, что одна тугоплавкая вставка может отвечать сразу за несколько систем, то ваш оптимизм и вовсе окажется необоснованным. Но не всё потеряно. Пусть вашим ориентиром станут размещённые ниже подробные схемы. Прежде чем приступать к их изучению, ознакомьтесь с некоторыми пояснениями:

Существует четыре основных типоразмера предохранителей. Для удобства восприятия, они промаркированы цветом в соответствии с принятым изготовителями стандартом.

Амперы	Mini low	Mini	Reg	Maxi
1	.Чёрный
2	Серый	Серый	Серый
3	Фиолетовый	Фиолетовый
4	Розовый	Розовый
5	Тан	Тан	Тан
7,5	Коричневый	Коричневый	Коричневый
10	Красный	Красный	Красный
15	Синий	Синий	Синий
20	Жёлтый	Жёлтый	Жёлтый	Жёлтый
25	Бесцветный	Бесцветный	Бесцветный	Серый
30	Зелёный	Зелёный	Зелёный	Зелёный
35	Сине-зелёный	Коричневый
40	Оранжевый	Оранжевый
50	Красный
60	Синий
70	Тан
80	Бесцветный
100	Фиолетовый
120	Пурпурный

Двумя цветовыми обозначениями на схемах помечены предохранители, которые различаются в зависимости от модификации автомобиля либо имеют два пороговых значения. Каждый случай будет оговорён в описании отдельно.
Цветовое обозначение отсутствует, если имеющееся в блоке номерное гнездо не задействовано.
Реле также могут иметь цветовую маркировку, но опираться следует не на неё, а на заводской номер детали.

Обязательно посмотрите:

Эта информация важна, поскольку использование предохранителей, характеристики которых отличаются от штатных, недопустимо, так как может привести к серьёзным поломкам.

Блок предохранителей под капотом

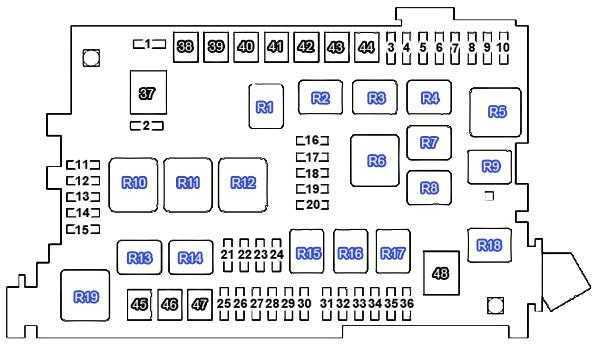

Схема блока предохранителей под капотом Силовой блок предохранителей моторного отсека Ленд Крузер 200 смонтирован у левого крыла. Он состоит из следующих элементов (в скобках указан номинальный ток предохранителя в Амперах):

1 – подогревательная система A/F (15);
2 – цепь подачи сигнала (10);
3 – бензонасос, подогревательный комплекс A/F, EFI (25);
4 – система зажигания, инжектор и показания (30);
5 – контроллер отопительного устройства (50);
6, 63 – вентиляции, подогрев переднего ряда кресел (25);
7 – до 2014 года подогрев заднего дивана, а в дальнейшем вентилятор конденсатора (20, 25);
8 – до 2014 года подогревающий комплекс области покоя передних стеклоочистителей, а после обогрев заднего дивана (20);
9 – вентилятор конденсатора, передние противотуманки, соответственно до и после 2014 года (25, 7.5);
10 – до 2014 цепь для питания фар на прицепе, а затем основные и дополнительные стоповые огни, ABS, VSC, ECU, EFI, контроллер тормозов, разъем для подключения прицепного устройства (30, 15);
11 – начал использоваться только после 2014 года для обогрева и вентиляции кресел (25);
12 – конденсатор генератора (10);
13 – противотуманки (15);
14, 16 – основные, вспомогательные стоповые огни, ECU, ABS, VSC, EFI, разъем для прицепного устройства (5, 15);
15 – обогрев, вентиляция кресел (25);
17 – цепь для питания фар на прицепе, а для дизельной модификации Ленд Крузер 200 вспомогательный отопительный комплекс (30, 7.5);
18 – задний контур кондиционирования (50);
19, 20, 21 – обогреватель PTC 1, 2, 3 (50);
22 – RH-J/B (40);
23, 44 – буксир (40, 30);
24 – VGRS (40);

25 – очистительное устройство передней оптики (30);
26 – обогревательная система заднего стекла (30);
27 – задействовался только с 2014 года: SUB-R/B (100);
28 – передний контур кондиционирования (50);
29 – не задействован;
30, 39, 45 – ECU (150, 5, 25);
31 – генератор (180);
32 – не задействован, а для Ленд Крузер 200 с дизель мотором: DRIVER (80);
33 – накал силового агрегата (50);
34 – ДХО, блок-фары (40);
35, 36 – ABS (50, 30);
37 – пусковая система (30);
38 – программа запуска силового агрегата кнопкой и интеллектуальная система открытия дверей (7,5);
40 – модуль на потолке, подсветка салонного зеркала заднего вида (7,5);
41 – программа фиксации положения водителя (5);
42 – до 2014 года мультимедийная, а в дальнейшем аудио система (5, 30);
43 – устройство для развлечения пассажиров заднего дивана (7,5);
46 – программа для блокирования руля (20);
47 – поворотники и боковые повторители, счётчик и цепь для прицепа (15);
48 – задействован только на дизельном Ленд Крузере 200: топливный насос (20);
49 – EFI (10);
50 – IC-ALT (5);
51 – радио, аудио система (30);
52 – DSS2, радио, навигация (10);
53 – центральный замок, межсетевой интерфейс ECU, VGRS, регулятор положения, датчик управления рулевого колеса, датчик перегруза и скорости, охлаждающая камера, счётчик, модуль на потолке, программа запуска силового агрегата Ленд Крузер 200 и открытия дверей без ключа (5);
54 – часы, подсветка дверных порогов (5);
55, 60 – левый, правый дальний свет (15);
56, 61 – левый, правый ближний свет, корректор света (15);
57 – зажигание, инжектор (10);
58 – счётчик (5);
59 – GBS, межсетевой интерфейс ECU, ABS, VSC, SRS, блокиратор руля, программа запуска ДВС и открытия дверей без ключа, открытый контур (10);
62 – AFM, EVP VSV, 02 SSR, AI DRIVER, AI EX VSV, ACIS VSV (7,5);
64 – используется на дизель Ленд Крузер 200: EGR E-VRV B2, D-THROT SOL B2 (7,5);
65 – система подогрева внешних зеркал (5);
66 – ДХО (5).

На рис. слева показано расположение блока предохранителей с левой стороны; на рис. справа — блок предохранителей справа (при наличии)

Еще один узел

Схема дополнительного блока предохранителей под капотом

Дополнительные предохранители моторного отсека Тойота Ленд Крузер 200 защищают следующие цепи:

1, 3, 4, 11 – не задействован;
2 – тормозной контроллер (30А);
5 – подогревающий комплекс области покоя передних стеклоочистителей (20А);
6 – конденсатор генератора (10А);
7 – предохранитель сигнализации (5А);
8 – подогрев кресел (25А);
9 – дополнительная отопительная система (10А);
10 – цепь для питания фар на прицепе (30А).

Типоразмеры автомобильных предохранителей

Распиновка предохранителей на Ленд Крузере 120

На основной печатной плате в салоне находятся перемычки, отвечающие за защиту такого электрооборудования:

ламп заднего хода;
стеклоподъемников;
АБС;
привода сдвижного люка;
БУ бензонасосом;
прикуривателя;
активной антипробуксовочной системы;
электропривода наружных зеркал;
системы курсовой устойчивости;
магнитолы;
подушек безопасности;
ЭБУ АКПП;
дворников;
омывателя лобового стекла;
габаритов;
подвески с электронным управлением;
подсветки номерного знака;
блокировок заднего и центрального дифференциалов;
кондиционера;
электропривода передних сидений;
аварийных огней;
указателей поворота;
аварийной сигнализации;
холодильника;
блокировки селектора КПП;
розеток и т.д.

Схема общего вида предохранителей на Toyota Land Cruiser Prado 120.

Рядом стоят реле, подающие напряжение к таким устройствам:

звуковому сигналу;
габаритам;
люку;
электростеклоподъемникам.

Схема реле Прадо 120 в салоне.

В моторном отсеке основной модуль содержит предохранители, подключенные к таким электроприборам:

A-TRC;
ABS;
VSC;
свечам накаливания;
вентилятору обдува радиатора;
системе зарядки аккумуляторной батареи;
заднему кондиционеру;
дополнительному отопителю;
стоп-сигналам;
задней подвеске с регулировкой высоты;
обогреву зеркал;
аудиосистеме;
передней противотуманке;
центральному замку;
дальнему и ближнему свету;
топливному насосу;
подогреву сидений;
беспроводному дистанционному управлению;
многоточечному впрыску;
звуковому сигналу;
освещению дверных проемов и т.д.

Схема предохранителей в основном модуле моторного отсека.

На главной плате установлены реле подачи напряжения к следующим устройствам:

головному свету;
вентилятору системы охлаждения;
топливному насосу;
ПТФ;
стартеру;
системе помощи при спуске;
муфте компрессора климатической установки;
антипробуксовочной системе;
зажиганию;
ЭБУ двигателем;
антиблокировке тормозов;
обогреву заднего стекла.
В отдельных модулях установлены коммутационные переключатели, обеспечивающие правильный порядок подачи питания к таким электроприборам:
диммеру дневных ходовых огней;
пневмоподвеске;
стартеру;
дополнительному отопителю;
свечам накаливания.

Посмотреть распиновку с расшифровкой и номиналами предохранителей и реле можно в таблицах:

Таблица, в которой приведены номиналы предохранителей на Тойоте Прадо 120.

В зависимости от года выпуска автомобиля и комплектации в списках оборудования допускаются изменения.

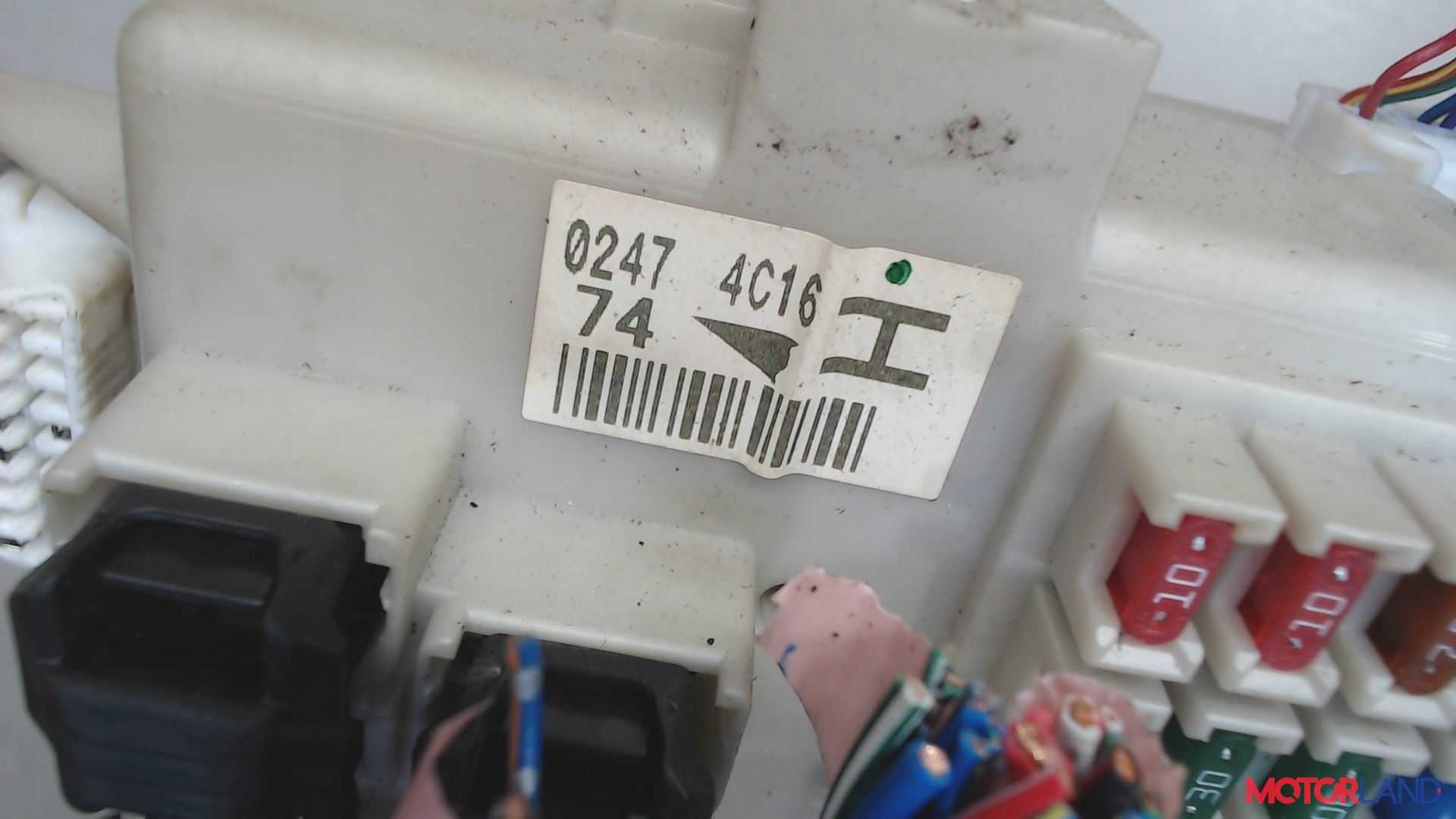

Основной блок

В основном блоке находится большая часть предохранителей и реле. Они отвечают за работоспособность множества систем.

Схема расположения приведена на изображении ниже. Также после схемы расписана таблица, где представлена расшифровка основных элементов агрегата.

Обозначение	Назначение
2	Отвечает за работу обогревателя РТС.
5	Регулирует работу обогрева заднего стекла.
6	Отвечает за включение и выключение задних противотуманных фар.
12	Обеспечивает своевременную и бесперебойную подачу звукового сигнала.
20	Регулирует работу вентилятора конденсатора.
23,24	Обеспечивает включение и выключение фар дальнего света.
26	Отвечает за работоспособность стеклоочистителя.
34	Регулирует работу топливного насоса.

Также в блоке имеются предохранители и реле, которые обеспечивают работоспособность буксировки транспортного средства, отвечают за подсветку внутри автомобиля, включают и выключают его габаритные огни.

Более подробная схема находится под крышкой основного блока. Также вместе автомобиль от производителя комплектуется соответствующей документацией, с помощью которой можно найти необходимый элемент и узнать, за что он отвечает.
