Блок предохранителей Toyota Avensis с 1999-2003

Если фары или другие электрические узлы не работают, то проверьте плавкие вставки и предохранители. Если любой из элементов перегорел, то его необходимо заменить. Плавкие вставки и предохранители рассчитаны так. чтобы быть расплав­ленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях от аккумуляторной батареи.

Автомобили 1999, 2000, 2001, 2002, 2003 года выпуска.

Где находится (расположен) блок предохранителей.

Под капотом (в моторном отсеке) цифра 5. В салоне (под панелью приоров) цифра 22

1 — реле омывателя фар, 2 — блок реле №7, 3 — блок реле №3, 4 — блок реле №5, 5 — блок реле и предохрани­телей в моторном отсеке, 6 — блок плавких вставок, 7 — реле системы освещения в дневное время, 8 — центральный монтажный блок, 9 — усили­тель кондиционера (с ручным управлением), 10 — блок реле №4, 11 — усили­тель кондиционера (автоматический кондиционер), 12 — реле топливного насоса, 13 — блок управления двигателем (модели с МКПП), блок управле­ния двигателем и АКПП (модели с АКПП), 14 — центральный датчик систе­мы SRS, 15 — блок управления иммобилайзером, 16 — блок управления дистанционным замком, 17 — интегрированное реле, 18 — реле обогревате­лей сидений, 19 — блок предохранителей, 20 — реле передних противоту­манных фар, 21 — блок реле №1 (сторона водителя), 22 — реле обогревате­ля заднего стекла, 23 — блок реле и предохранителей в салоне.

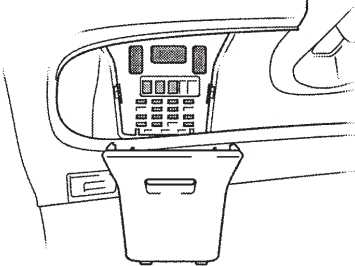

Монтажный блок реле и предохранителей в салоне

вид спереди и сзади

Расшифровка предохранителей в салоне

Предохранители/расшифровка
	АМ1 — Очиститель фар, система зарядки, предохранители: «GAUGE”, «Clg&RAD”, «TURN» «ECU-IG», «WIPER», «FrFOG», «SEAT HTR»	З0А
	PWR — Люк с электроприводом, стеклоподъемники, центральный замок	40А
	RR DEF — обогреватель стекла задней двери	40А
	FR FOG — Передние противотуманные фары	15А
	SEAT HTR — Обогреватели сидений	15А
	FR DEF — антиобледенитель стеклоочистителя, система управления наружными зеркалами	20А
	GAUGE — замок зажигания, измерительные приборы и датчики, предупреждающие индикаторы и предупреждающие зуммерные сигналы (за исключением индикатора зарядки аккумуляторной батареи и индикатора неплотно закрытой двери), стоп-сигналы, система управления АКПП (повышающей передачи), обогреватель стекла задней двери, люк с электроприводом, стеклоподъемники, центральный замок	10А
	WIP — Стеклоочиститель и омыватели лобового стекла и стекла задней двери	20А
	IGN — Система зарядки, индикатор зарядки аккумуляторной батареи, система снижения токсичности	10А
	DOOR — Центральный замок	З0А
	TAIL — Габариты, стояночные огни, подсветка номерного знака, комбинации приборов, аудиосистема, задние противотуманные фонари, очиститель фар	10А
	ST — Система запуска	5А
	TURN — Индикаторы указателей поворота	7,5А
	RAD&CIG — Сигаретный прикуриватель, часы, аудиосистема	15А
	ECU-IG — Система круиз контроля, система управления АКПП, антиблокировочная система тормозов	5А
	STOP — Стоп-сигналы, антиблокировочная система тормозов, система впрыска топлива	10А
	RR DEF/UP — Система повышения частоты вращения холостого хода	5А
Реле
А	Интегрированное реле
В	Реле обогревателя заднего стекла
С	Реле питания
	Реле габаритов

Схема. Внутренняя цепь блока реле и предохранителей в салоне для toyota avensis 1999-2003 года

Блок реле и предохранителей под капотом (в моторном отсеке)

Расшифровка предохранителей в мотором отсеке

Предохранители/Расшифровка
	MAIN — Система запуска, предохранители: «HEAD (LH)», «HEAD (RH)», «HEAD HI (LH)», «HEAD HI (RH)»	50А
	FAN MAIN — Вентиляторы радиатора и конденсатора	40А
	FAN SUB — Вентиляторы радиатора и конденсатора	З0А
	DOME — Внутреннее освещение, персональные подсветки, освещение багажника, часы, автомобильная аудиосистема, индикатор неплотно закрытой двери, система управления наружными зеркалами, люк с электроприводом	7,5А
	HLP-RH — Правая фара	15А
	ECU-B — Антиблокировочная система тормозов, центральный замок	10А
	AM2 — Плавкие вставки «ST» и «IGN»	З0А
	RAD — Аудиосистема	10А
	Перемычка	—
	HLP-LH — Левая фара	15А
	HORN — Звуковые сигналы	10А
	ALT-S — Система зарядки	5А
	H-LP CLN — Очиститель фар	З0А
	HAZARD — Указатели поворота и аварийная сигнализация	15А
	EFI — Система впрыска топлива	15А
	Запасной
	Запасной
	Запасной
Реле
А	Реле №1 вентилятора
В	Реле стартера
С	Реле звукового сигнала
	Реле фар
Е	Реле системы впрыска (EFI)

Схема. Внутренняя цепь блока реле и предохранителей в моторном отсеке для toyota avensis 1999-2003 года

Блок плавких вставок

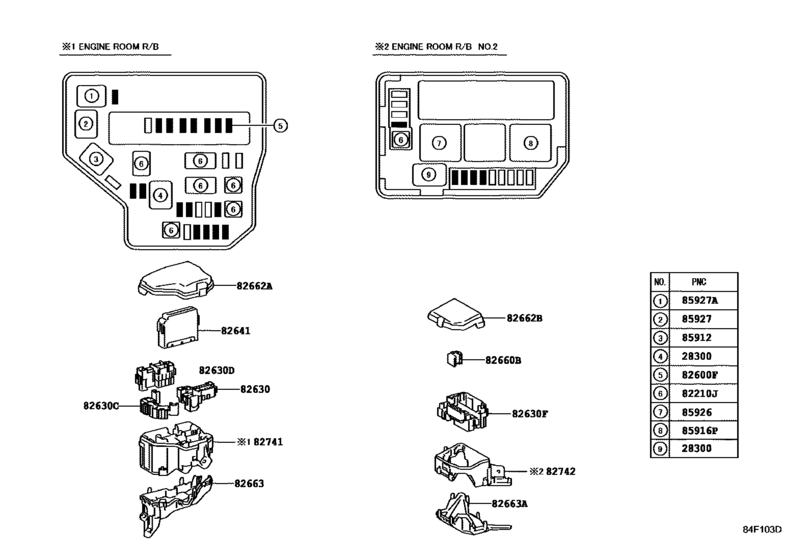

Блок предохранителей и реле под капотом Тойота Ярис 2

Блок размещен в левой части моторного отсека и закрыт защитной крышкой. На внутренней стороне крышки есть схема блока.

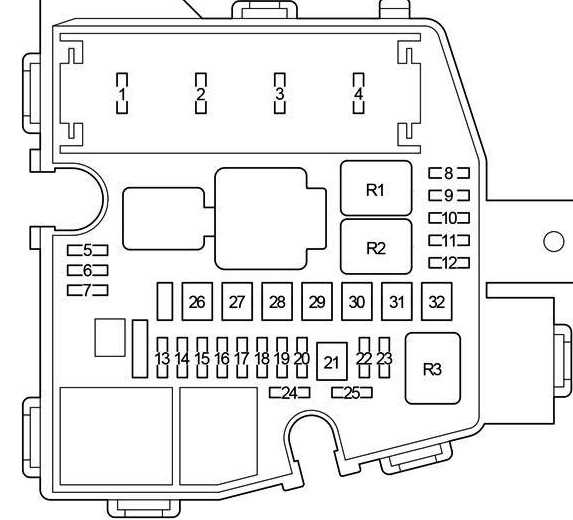

Схема блока предохранителей и реле под капотом Тойота Ярис 2

Описание

1	–
2	15A AM2 – Система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
3	20A EFI – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10A HORN – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Звуковой сигнал
30A ECD – 1ND-TV: Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
4	10A HORN – 1KR-FE, 1ND-TV: Звуковой сигнал
20A EFI – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
30A ECD – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива (TMMF, производство с ноября 2008 г.)
5	Запасной предохранитель
6	Запасной предохранитель
7	Запасной предохранитель
8
9
10
11	20A FR DEF – Обогрев стекла передний
12	30A ABS2/VSC2 –  Анти блокировочная тормозная система, система контроля устойчивости автомобиля
13	30A H-LP MAIN – с ДХО: «H – LP LH / H – LP LO LH», «H – LP LH / H – LP LO LH», «H – LP HI LH», «H – LP HI RH»
14	30A ST – Система запуска
15	20A S-LOCK – Система блокировки рулевого управления
16	15A DOME – Внутреннее освещение, личное освещение, система защиты от кражи, аудиосистема, беспроводная система дистанционного управления
17	7,5A ECU-B – Система иммобилайзера двигателя, система дневных ходовых огней, система классификации пассажиров на переднем сиденье, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, счетчик и датчик
18	7,5A ALT-S – Система зарядки
19	10A ETCS – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой
20	10A HAZ – Указатели поворота, аварийные мигалки
21	50A AMT – Многорежимная механическая коробка передач
40A BBC – Система остановки и запуска
22	10A H-LP RH – Правая фара
23	10A H-LP LH – Левая фара
24	10A EFI2 – Бензин: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10A ECD2 – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
25	7,5A ECD3 – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
26	40A HTR SUB2 – 435 Вт Тип: Нагреватель PTC
50A HTR SUB1 – Тип 600 Вт: нагреватель PTC
27	50A EPS – Электро усилитель руля
28	50A ABS1/VSC1 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля
29	40A HTR – Система кондиционирования воздуха
30	30A RDI – Электрический вентилятор охлаждения
31	30A HTR SUB1 – 435 Вт Тип: Нагреватель PTC
30A HTR SUB2 – Тип 600 Вт: нагреватель PTC
32	30A H-LP CLN //PWR HTR – Электро отопитель, очиститель фар
30A HTR SUB3 – Тип 600 Вт: нагреватель PTC
Реле
R1	Starter (ST) – Стартер
R2	Electric cooling fan (FAN NO.2) – Вентилятор охлаждения
R3	PTC heater (HTR SUB1) – Отопитель

Схема блока реле под капотом Toyota Yaris 2G

Описание

1	–
2	–
3	10A H-LP HI RH – Передняя правая фара
4	10А H-LP HI LH – Передняя левая фара
Реле
R1	Диммер (DIM)
R2	Система контроля устойчивости автомобиля / Антиблокировочная тормозная система / Многорежимная механическая коробка передач (VSC1 / ABS1 / AMT)
R3	–
R4	Фара (H-LP)
R5	Нагреватель PTC (HTR SUB3)
R6	Нагреватель PTC (HTR SUB2)
R7	Нагреватель PTC (HTR SUB1)
R8	Система контроля устойчивости автомобиля / Антиблокировочная тормозная система (VSC2 / ABS2)

Описание

• R1 Система контроля устойчивости автомобиля (VSC1)
• R2 Система стабилизации автомобиля (FR DEF / VSC2)

Схема дополнительного блока реле (Вариант 2)

Описание

• Нагреватель R1 PTC (HTR SUB3)
• Нагреватель R2 PTC (HTR SUB2)
• R3 Фара / Многорежимная механическая коробка передач / PTC-обогреватель (H-LP / AMT / HTR SUB1)

Схема силовых предохранителей под капотом Тойота Ярис 2

Описание

1. 80А GLOW DC/DC – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
2. 60/80А MAIN – Предохранители “EFI”, “HORN”, “AM2”, “ALT-S”, “DOME”, “ST”, “ECU-B”, “ETCS”, “HAZ”, “H-LP LH/H-LP LO LH”, “H-LP RH/H-LP LO RH”, “AMT”
3. 120A ALT – Система зарядки, Предохранители HTR SUB2″, “EPS”, “ABS1/VSC1”, “HTR”, “ABS2/VSC2”, “HTR SUB1”, “RDI”, “DEF”, “FR FOG”, “OBD2”, “D/L”, “POWER”, “RR DOOR”, “RL DOOR”, “STOP” and “AM1” fuses

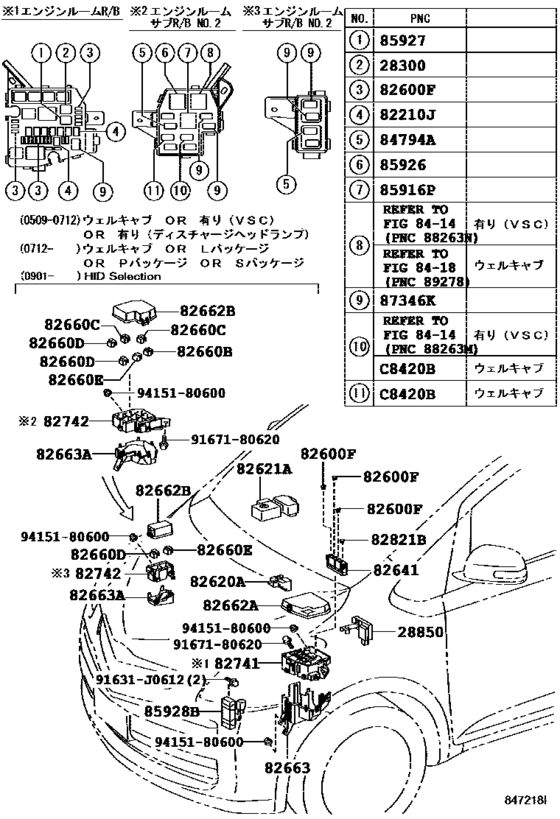

Блоки под капотом

Схема расположения

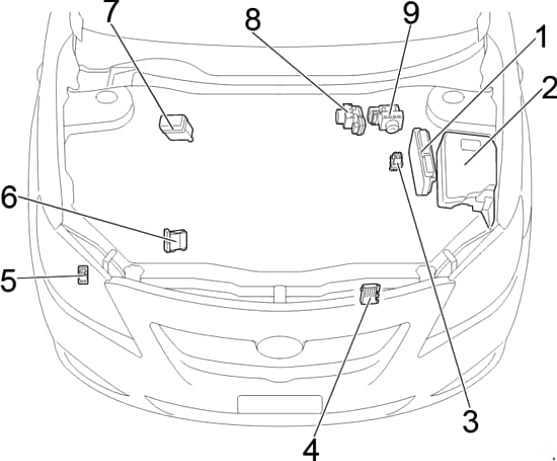

Общая схема расположения блоков под капотом

Описание

1. Блок управления двигателем
2. Основной блок предохранителей и реле
3. Реле свечей накала
4. Блок управления вентилятором системы охлаждения
5. LHD: Реле очистителей фар
6. Блок управления форсунками (EDU)
7. Блок реле
8. Бензин: Блок управления тормозной системой
9. Дизель: Блок управления тормозной системой

Вариант 1

Схема

Назначение

F1	30А H-LP CLN — Омыватель фар
F2	45А RDI FAN — Вентилятор системы охлаждения
F3	30А ABS NO.3 — ABS и VSC
F4	50А ABS NO.1 — ABS и VSC
F5	50А HTR — Кондиционер
F6	10А ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry
F7	10А ECU-B — Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников
F8	15А RAD NO.1 — Аудиосистема
F9	10А DOME — Освещение салона, освещение багажника, система Smart Entry
F10	20А STRG LOCK — Система блокировки рулевого управления
F11	30А AM2 — Система пуска двигателя, система Smart Entry, система впрыска
F12	10А ETCS — Система управления дроссельной заслонкой
F13	10А TURN-HAZ — Указатели поворота и аварийная сигнализация
F14	7,5А ALT-S — Система зарядки АКБ
F15	7,5А AM2 NO.2 — Блок управления электро оборудованием
F16	50А H-LP MAIN — Головные фары
F17	50А P/I — Система впрыска топлива
F18	80А GLOW — Система предпускового подогрева двигателя (для дизелей)
F19	60А EPS — Электро усилитель рулевого управления
F20	120А ALT — Система зарядки АКБ
F21	15А IG2 — Система впрыска топлива, система Smart Entry
F22	10А HORN — Звуковой сигнал
F23	20А EFI MAIN — Система впрыска топлива
F24	Резерв
F25	Резерв
F26	Резерв
F27	50А AMT — Роботизированная коробка передач
F28	30А HTR SUB NO.3 — Кондиционер
F29	30А HTR SUB NO.2 — Кондиционер
F30	30А HTR SUB NO.1 — Кондиционер
F31	10А H-LP LH LO — Правая фара (ближний свет)
F32	10А H-LP RH LO — Левая фара (ближний свет)
F33	10А H-LP LH HI — Правая фара (дальний свет)
F34	10А H-LP RH HI — Левая фара (дальний свет)
F35	10А EFI NO.1 — Система впрыска
F36	10А EFI NO.2 — Система впрыска
F37	7,5А IG2 NO.2 — Система пуска, система Smart Entry
38	FR DEICER — Реле вентилятора система охлаждения
39	IGT/INJ — Реле переключателя света фар
40	AMT — Реле роботизированной коробки передач
41	H-LP — Реле фар

За что отвечает предохранитель st toyota

Всё ещё жив

Дамы и господа, задался вопросом, какой предохранитель за что отвечает? Я думаю это было бы полезно всем.Обозначения на крышке блока предохранителей в моторном отсеке:1. RDI 30A2. P/POINT 15A3. H-LP LH 10A4. ST 30A5. AM2 15A6. HORN 15A (звуковой сигнал), что ещё?7. EFI 15A8. DOME 15A

Обозначения на заглушке блока предохранителей в салоне:1. AM1 50A2. POWER 30A3. HTR 40A4. GUAGE 10A5. DEF 20A6. D/L 25A7. TAIL 7.5A8. WIPER 20A9. ECU-B 7.5A10. FOG 15A11. ACC 15A (прикуриватель, складывание и регулировка зеркал, магнитола), что ещё?12. ECU-IG 15A13. HAZ 10A14. A.C. 7.5A15. INV 15A16. STOP 10A

azaharov

Просмотр профиля

ТойоТ

РомаВообще-то в поиске есть, СПЕЦИФИКАЦИИ называется.Плавкие предохранителиПлавкие предохранители (тип А)1. ECD2 15A (автомобили с дизельным двигателем): система управления двигателем2. H-LP RH/H-LP LO RH 10A: правая передняя фара3. H-LP LH/H-LP LO LH 10A: левая передняя фара4. FUEL HTR 25A: система подогрева топлива5. ST 30A: система стартера6. AM2 15A: система стартера, система пневмоподушек ВСБ, система многоточечного впрыска топлива (последовательного действия), система иммобилайзера двигателя, система предупреждения о разрядке аккумулятора7. HORN 15A: звуковой сигнал8. ECD1 30A: система управления двигателем9. DOME 15A: часы, радиоприемник, освещение салона, приборы и счетчики, система беспроводного дистанционного управления10. SPARE 15A: резервный (некоторые модели)11. SPARE 30A: резервный (некоторые модели)12. EFI 15A: система управления двигателем13. I/UP 10A: система управления двигателем14. EFI No.2 10A: система управления двигателем15. GAUGE 10A: фонари заднего хода, система зарядки, система кондиционирования воздуха, система электрических стеклоподъемников, приборы и счетчики, система электрических замков дверей, система беспроводного дистанционного управления16. ACC 15A: часы, радиоприемник, система наружных зеркал заднего вида, прикуриватель17. A.C. 7,5A: система кондиционирования воздуха, 18. DEF 20A (автомобили с двигателем 1NZ-FE и кузовом хэтчбек) или DEF 25A (кроме автомобиля с двигателем 1NZ-FE и кузовом хэтчбек): антизапотеватель заднего стекла, антизапотеватель наружных зеркал заднего вида19. WIPER 20A: стеклоочистители и омыватель ветрового стекла, стеклоочиститель и омыватель заднего стекла20. ECU-IG 7,5A: антиблокировочная тормозная система, электровентилятор охлаждения, система пневмоподушек ВСБ21. S-HTR 10A: обогреватель сидений22. D/L 25A: система электрических замков дверей23. ECU-B 7,5A: задняя противотуманная фара24. OBD 7,5A: бортовая система диагностики25. TAIL 7,5A: задние фонари, стояночные фонари, фонарь освещения номерного знака, радиоприемник, управление уровнем луча передних фар, освещение салона26. HAZ 10A: указатели поворота, фонари аварийной сигнализации27. STOP 10A: нижние стоп- сигналы, верхний стоп- сигнал, антиблокировочная тормозная система, система стопора включения передачи, система многоточечного впрыска топлива (последовательного действия)

Плавкие предохранители (тип В)28. HTR SUB2 50A (автомобили с бензиновым двигателем) или 30А (автомобили с дизельным двигателем): обогреватель29. HTR SUB1 50A (автомобили с бензиновым двигателем) или 30А (автомобили с дизельным двигателем): обогреватель30. RDI 30A: электровентиляторы охлаждения31. CL-ACT2 30A: система “TOYOTA Free-Tronic”32. AM1 50A: плавкие предохранители “ACC”, ”GAUGE”, ”WIPER”, ”ECU-IG”, ”S-HTR” и ”DEF”33. POWER 30A: электрические стеклоподъемники34. HTR 40A: система кондиционирования воздуха

Коробка передач

Автоматическая коробка (АКПП), Радиатор АКПП, Гидроблок, Гидротрансформатор, Датчик АКПП, Декоративная накладка, Картер АКПП, Кронштейн АКПП, Мехатроник ДСГ, Поддон АКПП, Прокладка АКПП, Подушка АКПП, Ручка АКПП, Сальник АКПП, Соленоид АКПП, Термостат АКПП, Тормозная лента АКПП, Трос АКПП, Щуп АКПП, Механичаская коробка (МКПП), Масляный радиатор, Вторичный вал, Датчик коробки МКПП, Картер коробки МКПП, Кронштейн (крепление) МКПП, Кулиса, Первичный вал, Подушка коробки МКПП, Подшипник вторичного вала, Подшипник первичного вала, Привод спидометра, Прокладка коробки МКПП, Промежуточный подшипник, Ручка коробки МКПП, Рычаг переключения, Сальник вала, Сальник коробки МКПП, Синхронизатор, Трос коробки МКПП, Шестерня передачи, Вариатор CVT, Ремень вариатора

Блок в салоне

В салоне основной блок с предохранителями и реле находится за бардачком.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема с крышки блока

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

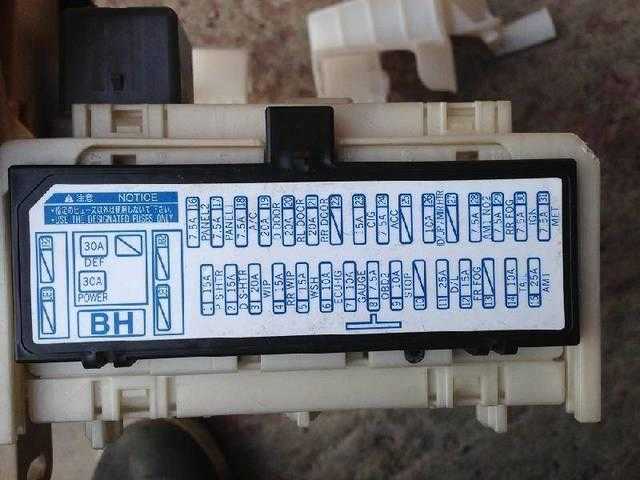

Фото пример исполнения

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Назначение

p, blockquote 12,0,0,0,0 —>

1	10A TAIL — Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
7,5A PANEL2 — Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей
2	7,5A PANEL1 — Освещение, управление освещением приборной панели, счетчик и датчик
3	7,5A A/C — Обогрев заднего стекла, система кондиционирования
4	20A D DOOR — Стеклоподъемник
5	20A RL DOOR — Электрический стеклоподъемник заднего пассажира (левая сторона)
6	20A RR DOOR — Электрический стеклоподъемник заднего пассажира (правая сторона)
7	—
8	15A CIG — Прикуриватель, Розетка
9	7,5A ACC — Система блокировки дверей, наружные зеркала заднего вида, аудиосистема
10	—
11	10A ID/UP /MIR HTR — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива / Обогрев зеркал
12
13
14	7,5A RR FOG — Задние противотуманные фары
15	7,5A IGN — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье
16	7,5А MET — Приборы и датчики
17	15A P S-HTR — Обогрев сиденья
18	15A D S-HTR — Обогрев сиденья
19	20/25A WIP — Стеклоочиститель
20	15A RR WIP — Задний стеклоочиститель
21	15A WSH — Омыватель лобового стекла
22	10A ECU-IG — Система дневных ходовых огней, анти блокировочная тормозная система, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения
23	10A GAUGE — Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением приборной панели, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач
24	7,5A OBD2 — Бортовая система диагностики
25	10A STOP — Стоп-сигналы, установленный наверху стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система
26	—
27	25A D/L — Система дверного замка
28	15A FR FOG — Передние противотуманные фары
29	—
30	10A TAIL — Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
31	25A AM1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

Отдельные элементы реле крепятся в верхней и боковой части и блока.

p, blockquote 14,1,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Описание

p, blockquote 18,0,0,0,0 —>

1. Реле АСС
2. Реле системы зажигания
3. Реле обогревателя
4. Реле задних противотуманных фар
5. Реле передних противотуманных фар
6. 1) 30А Блок ЭБУ оборудования кузова / Электрика окон 2) 30/40А Обогрев заднего стекла DEF, предохранитель: «MIR HTR»

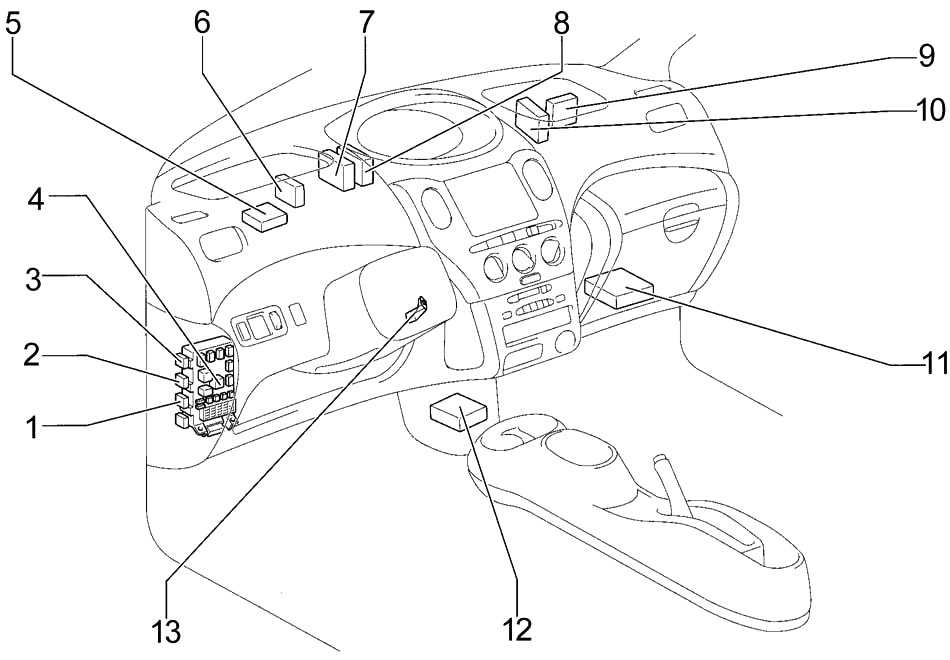

Расположение блоков в салоне Toyota Yaris Verso (1999-2005)

Левый руль

1. Реле передних противотуманных фар
2. Реле обогревателя
3. Реле заднего фонаря
4. Блок предохранителей
5. Беспроводной приемник управления дверным замком
6. Реле активного света
7. Реле дневных ходовых огней
8. Реле управления дверным замком
9. Усилитель кондиционера
10. Усилитель PTC
11. ЭБУ двигателя/ECT (A/T) или ECU двигателя (M/T)
12. Центральный узел датчика подушки безопасности
13. Усилитель транспондерного ключа

Правый руль

1. Блок предохранителей
2. Реле передних противотуманных фар
3. Центральный узел датчика подушки безопасности
4. ЭБУ двигателя/ECT (A/T) или ECU двигателя (M/T)
5. Усилитель кондиционера
6. Реле управления дверным замком
7. Реле активного света
8. Беспроводной приемник управления дверным замком
9. Усилитель транспондерного ключа

Блок предохранителей салона Yaris Verso (1999-2005)

Панель предохранителей находится за крышкой на приборной панели со стороны водителя.

№		(А)	Назначение
1		10	ABS, кондиционер, фонарь заднего хода, зарядка, комбинированный счетчик, управление дверным замком, двойная блокировка, ECT, управление двигателем, фары (с дневными ходовыми огнями), зуммер светового напоминания, люк в крыше, электрические стеклоподъемники, блокировка переключения передач, поворот Сигнальная / аварийная сигнальная лампа, двухсторонний нагреватель потока, беспроводное управление дверным замком
2		10	Обогрев заднего стекла/обогрев зеркал
	20	Обогрев заднего стекла/обогрев зеркал
3		25	Двойной замок, беспроводное управление дверным замком
4		7.5	Передние противотуманные фары, фары, регулятор уровня луча фар, зуммер напоминания о свете, задние противотуманные фары, задний фонарь / освещение
5		—	Не используется
6		20	Передний стеклоочиститель/омыватель, Задний стеклоочиститель/омыватель, Управление дверным замком
7		7.5	Фара, задний противотуманный фонарь
8		15	Передняя противотуманная фара
9		15	Прикуриватель, часы, комбинированный счетчик, зуммер светового напоминания, мультидисплей, розетка, радио / плеер, зеркало с дистанционным управлением
10		7.5	ABS, внутреннее освещение, мультидисплей, нагреватель PTC, вентилятор радиатора / вентилятор конденсатора, SRS, двухсторонний нагреватель
11		7.5	Бортовая система диагностики
12		10	Сигнал поворота / сигнальная лампа опасности
13		7.5	Кондиционер, Обогреватель двухстороннего потока
14		10	Подогрев сиденья
15		—	Не используется
16		10	ECT, управление двигателем, блокировка переключения передач, стоп-сигнал
17		50	Предохранители «ACC», «GAUGE», «DEF» («DEF RLY»), «S-HTR», «WIPER», / «ECU-IG»
18		30	Люк в крыше, электрические стеклоподъемники
19		40	Кондиционер, Обогреватель двухстороннего потока
20		30	Обогрев заднего стекла/обогрев зеркал
Реле
R1	Обогреватель
R2	мигалка
R3	Власть
R4	Реле размыкания цепи (C/OPN)

1. SW управления люком/реле управления люком.

Блок в салоне

Он находится под панелью приборов со стороны водителя.

Расположение

Пример схемы с крышки блока

Схема

Описание

1	10А ECU-IG1 NO.2 — Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2	10А ECU-IG1 NO.1 — Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor
3	10А PANEL — Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4	15А TAIL — Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5	7,5А EPS-IG1 — Электропривод руля
20А DOOR R/R — Задний правый электрический стеклоподъемник
6	7,5А ECU-IG1 NO.3 — Blind Spot Monitor
20А DOOR F/L — Передний левый электрический стеклоподъемник
7	10А S/HTR & FAN F/L — Подогрев сидений
20А DOOR R/L — Задний левый электрический стеклоподъемник
8	7,5А H-LP LVL — Фары (ближний свет)
9	10А WASHER — Стеклоочистители и омыватель ветрового стекла
10	7,5А A/C-IG1 — Система кондиционирования воздуха
11	25А WIPER — Стеклоочистители и омыватель ветрового стекла
12	7,5А BKUP LP — Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
13	30А DOOR NO.1 — Стеклоподъемники
14	5А WIPER-S — Очистители
7,5А EPS-IG1 — Электропривод руля
15	20А P/OUTLET RR — Задняя розетка для электроприборов
16	5А SFT LOCK-ACC — Система блокировки передач
17	20А DOOR R/R — Задний правый электрический стеклоподъемник
10А S/HTR&FAN F/R — Обогреватели переднего правого сиденья
18	20А DOOR R/L — Задний левый электрический стеклоподъемник
10А S/HTR&FAN F/L — Обогреватели переднего левого сиденья
19	10А OBD — Бортовая система диагностики
20	10А ECU-B NO.2 — Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
21	20А DOOR NO.2 — Стеклоподъемники
22	7,5А AM1 — Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
23	7,5А STOP — Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24	30А P/SEAT RR — Электрический привод регулировки задних сидений
25	7,5А A/C-B — Система кондиционирования воздуха
26	10А S/ROOF — Люк
27	30А P/SEAT FR — Электрический привод регулировки передних сидений
28	30А PSB — Ремень безопасности с предаварийной системой.
29	20А D/L-AM1 — Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30	20А TI&TE — Система регулировки наклона и высоты рулевой колонки
31	10А A/B — Система подушек безопасности SRS, система классификации переднего пассажира
32	7,5А ECU-IG2 NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
33	7,5А ECU-IG2 NO.2 — Интеллектуальная система доступа без ключа, Blind Spot Monitor
34	15А CIG&P/ OUTLET — Прикуриватель
35	7,5А ECU-ACC — Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36	10А S/HTR&FAN FI R — Подогрев сидений
37	20А S/HTR RR — Обогреватели задних сидений
38	20А DOOR F/R — Передний правый электрический стеклоподъемник
39	7,5А ECU-IG1 N0.3
