Предохранители и реле toyota vitz (xp90), 2005 — 2010

Процесс снятия и замены

Бывает такое, что сам монтажный блок вышел из строя. Это может случиться по разным причинам. БП может быть залит водой, также может перегореть плата. В этих случаях владельцу Нива Шевроле придется произвести замену БП, поскольку, в противном случае эксплуатация транспортного средства будет невозможной.

Для смены БП вам потребуется:

• непосредственно сам монтажный блок;
• отвертка с крестовым наконечником.

Пошаговая инструкция

1. Сядьте на место водителя и найдите декоративную крышку, за которой установлен БП. При помощи крестообразной отвертки открутите саморезы, которые крепят пластиковую накладку. Извлеките крышку.
2. Далее, при помощи той же отвертки вам необходимо открутить верхний саморез, крепящий БП в месте установки.
3. По бокам монтажный блок крепится с помощью двух специальных держаталей. Выведите БП и отсоедините от него пять жгутов с электропроводами.
4. Затем при помощи той же отвертки вам нужно отжать фиксаторы колодок выносного реле.
5. Сделав это, демонтируйте фиксаторы, после чего таким же образом произведите демонтаж остальных колодок.
6. Теперь вы можете снять БП из места установки. При замене устройства рекомендуем вам запомнить, а лучше промаркировать все провода блока, чтобы у вас не возникло проблем с установкой нового компонента.
7. Возьмите новый БП и подключите к нему колодки с реле, а также жгуты проводов согласно схеме.
8. Соберите все в обратной последовательности.

Теперь вам остается только проверить работоспособность БП. Для этого включите по очереди каждое устройство потребления напряжения. Если хотя бы одно из них не работает (к примеру, дворники лобового стекла или лампы дальнего света), то следует еще раз проверить схему подключения.

Светодиод, датчик удара, антенна

Установите светодиод в левую или правую (по желанию) стойку лобового стекла.

Закрепите антенну на стекле (если решили что так для Вас лучше).

На этом автомобиле подушки безопасности установлены и по бокам. Поэтому могут возникнут трудности при снятии «пластмассок» со стойки. Они держатся на защёлках, но вверху внутри есть «крючок», который не даёт демонтировать деталь. Его надо просто повернуть или пинцетом, или плосками. Как откроете – увидите.

Закрепите датчик удара на рулевой колонке или в любом другом месте, но только на металле и чтобы пластиковые детали не касались самого датчика.

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборовВизуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Где находятся блоки предохранителей и реле в салоне Тойоты Витц, и как добраться к ним

В 1997 г. на автомобильной выставке во Франкфурте-на-Майне были представлены концепт-кары новой линейки компании «Тойота» – Funtime, Funcoupe и Funcargo. На их базе в 1998 г. на Парижском автосалоне показали европейскую версию Yaris, а в начале 1999 г. в Японии начались продажи компактного седана Toyota Vitz. На внутреннем рынке с 2000 г. были доступны Тойота Платц в виде хетчбэка и грузо-пассажирская модификация ФанКарго.

В середине 2001 г. состоялась модернизация линейки с усилением кузова, обновлением оптики и внешнего вида, модернизацией подвески. В 2002 г. стартовали продажи седана в Австралии и Северной Америке под названием Тойота Echo.

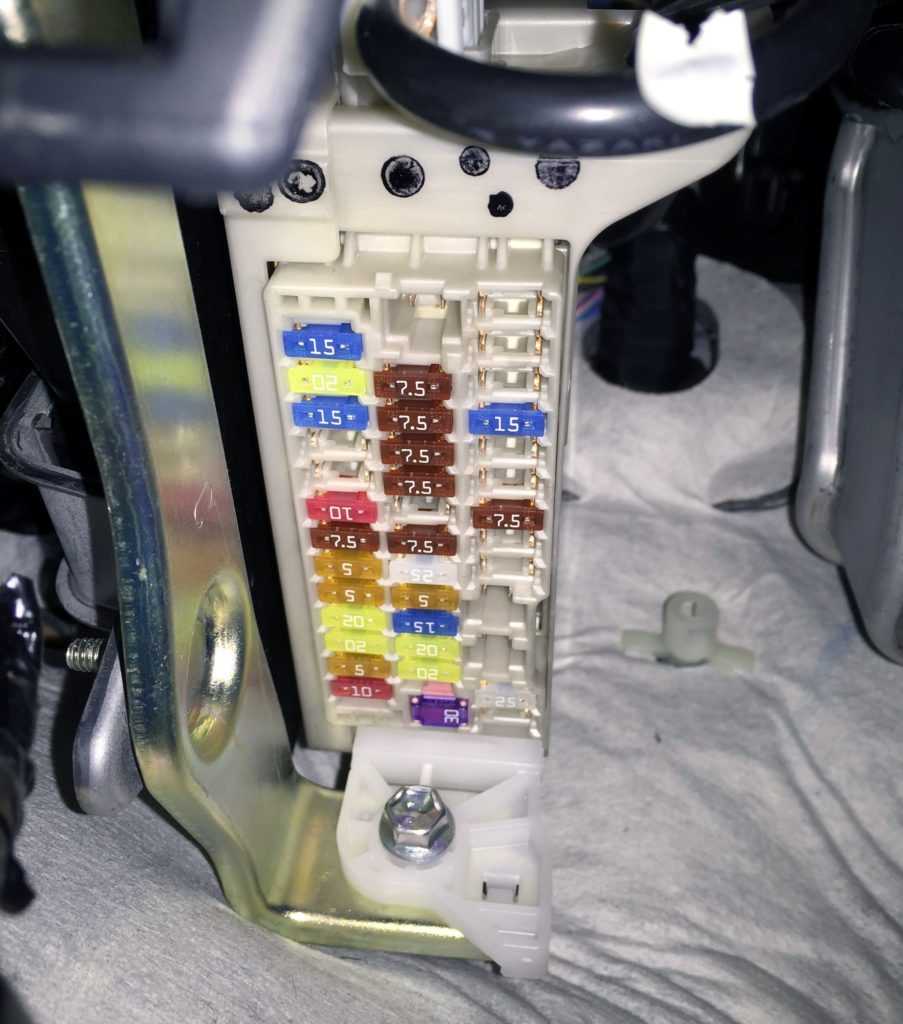

Чтобы найти предохранители на Тойоте Витц с правым рулем, нужно выполнить несколько действий:

1. Открыть переднюю пассажирскую дверь.
2. Заглянуть в бардачок.
3. Отстегнуть замки на крышке технического лючка и снять ее.

На версиях Ярис с левым рулем блок с перемычками находится под подрулевым переключателем.

Расположение блоков в подкапотном пространстве на Тойоте Витц Платц и доступ к ним

Под капотом Toyota Vitz установлено несколько модулей с коммутаторами и плавкими вставками.

Блок предохранителей и реле

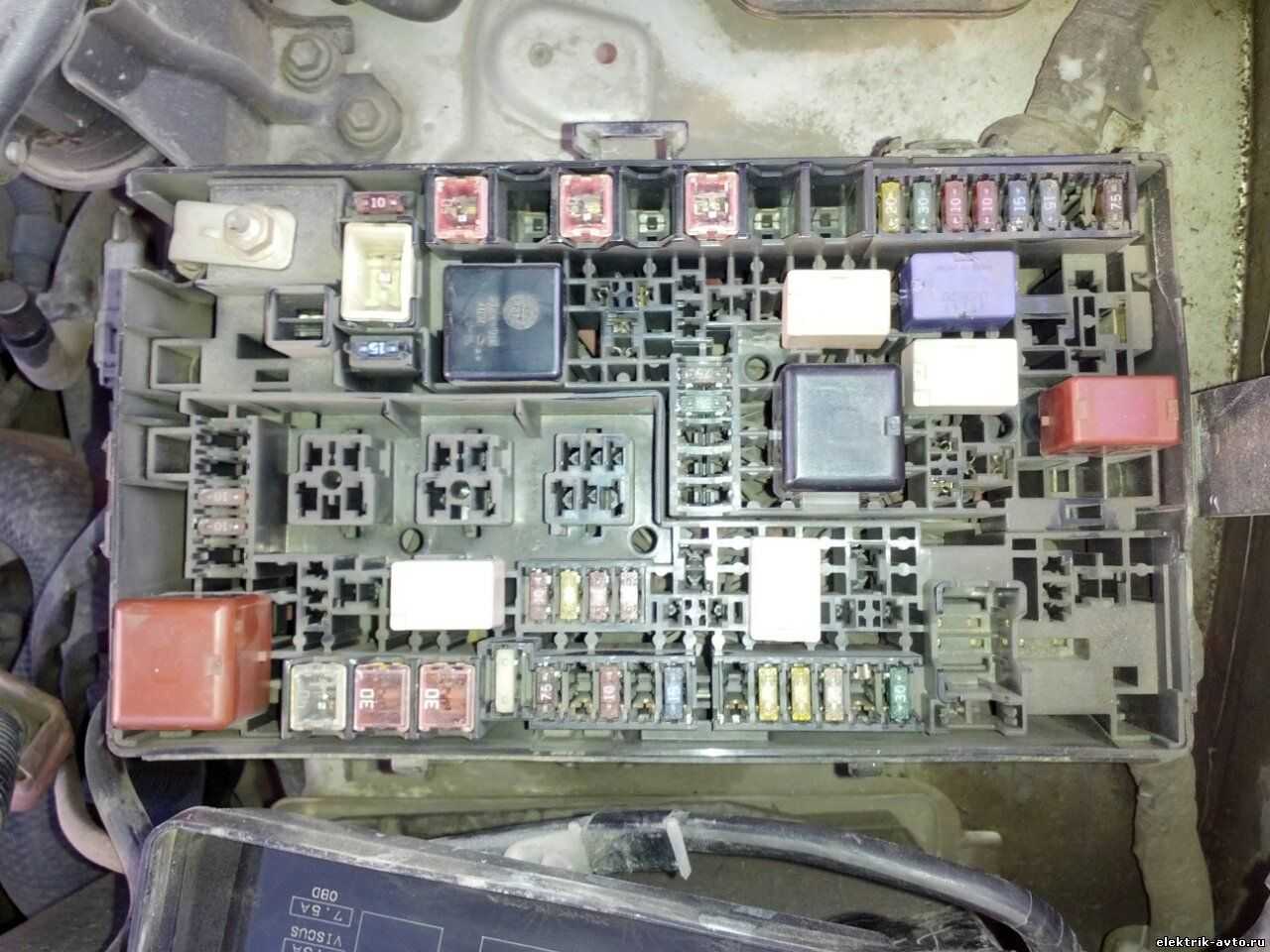

Поиск главного монтажного короба состоит из таких шагов:

1. Открыть передний капот и закрепить его газовыми упорами.
2. Найти пластмассовый ящик между аккумулятором и левым бортом.
3. Снять защитный кожух, преодолевая силу зацепления фиксаторов.

Дополнительный блок

Вспомогательный бокс располагается в верхнем правом углу моторного отсека. Убрать крышку с него можно отверткой, подцепив ее за край.

Блок силовых предохранителей

Силовые плавкие вставки для мощных потребителей стоят на положительной клемме АКБ. Чтобы получить к ним доступ, нужно снять кожух с батареи и убрать защиту модуля.

Блок АБС

Оборудование антиблокировочного комплекса тормозной системы защищают и питают компоненты, установленные в отдельной пластиковой коробке. Она находится под блоком с дополнительными реле по правому борту автомобиля.

Расшифровка обозначений предохранителей и их назначение

Диаграммы с условными обозначениями и номиналами плавких вставок располагаются на нижних сторонах крышек монтажных боксов.

Печатная плата в салоне состоит из перемычек, подсоединенных к следующим устройствам:

• обогревателю заднего стекла;
• кондиционеру;
• электрическим стеклоподъемникам;
• блокировкам дверей;
• приводу сдвижного люка;
• указателям поворота;
• индикации зарядки аккумулятора;
• антиобледенителю наружных зеркал;
• стоп-сигналам;
• противотуманным фарам;
• огням заднего хода;
• переднему и заднему стеклоочистителям;
• отопителю;
• дневным ходовым огням;
• прикуривателю;
• АБС;
• плафону в салоне;
• стеклоомывателям;
• мультиинформационному дисплею;
• часам;
• подушкам безопасности;
• охранной сигнализации;
• БУ автоматической КПП;
• часам;
• КИП и на приборной доске;
• корректору фар;
• габаритам.

Рядом находятся коммутаторы, относящиеся к бензонасосу, печке и стеклоподъемникам.

Полный перечень компонентов салонной платы сформирован в таблице:

Основной блок моторного отсека укомплектован предохранителями, обеспечивающими защиту такому электрооборудованию:

• звуковому сигналу;
• комбинации приборов;
• муфте компрессора искусственного климата;
• аудиосистеме;
• дополнительному отопителю;
• иммобилайзеру;
• вентилятору охлаждения радиатора;
• БУ силовым агрегатом;
• стартеру;
• системе запуска двигателя;
• корректору фар;
• розетке.

Распиновка модуля с номиналами предохранителей представлена далее:

В модуле антиблокировочной системы тормозов располагаются реле и предохранители для следующего оборудования АБС:

• электродвигателя;
• насоса;
• датчика;
• соленоида;
• системы контроля устойчивости (если имеется).

На клемме аккумулятора стоят силовые плавкие вставки, обеспечивающие защиту потребителям высокой мощности:

• электронному впрыску топлива EFI;
• клаксону (HAZ, HORN);
• навигации (ECU−B);
• освещению в салоне (DOME);
• лампам в светильниках ближнего и дальнего света (H−LP LH, H−LP RH);
• задним фарам (TAIL);
• диагностическому разъему (OBD);
• центральному замку (D/L);
• крыльчатке обдува радиатора (RDI);
• печке (HTR);
• комплексу подачи питания (POWER);
• сигналам торможения (STOP);
• обогреву стекол (DEF).

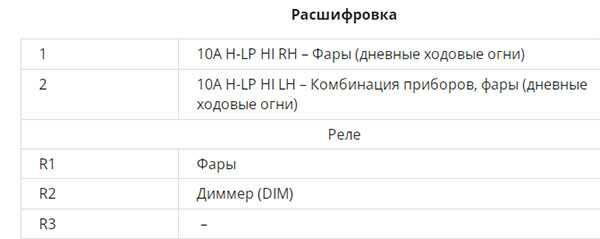

Описание элементов дано в таблице:

Под капотом

Под капотом находится более 40 предохранителей и 19 реле. Кроме этого еще 7 реле объединены в 3 самостоятельных блока.

Проблемы в основном монтажном блоке часто возникают при неправильной зарядке аккумулятора.

Пневмоподвеска и кондиционер

Предохранители пневмоподвески в автомобиле прадо 120 4 литра ‒ AIRSUS (39), AIRSUS NO.2 (18). Реле пневматической подвески ‒ AIR SUS находится в блоке № 2.

Другие востребованные предохранители прадо 120:

• кондиционера – задний 4 (RR A/C), 16 (HEATER NO.2);
• магнитолы ‒ 22, 36 (RADIO NO.1, RADIO NO.2);
• бензонасоса (топливного насоса) ‒ 29, 32 (A/F HEATER, F/PMP, Efl).

Реле стартера (STA) в автомобиле прадо 120 4 литра в основном монтажном блоке (R4) и в блоке реле № 1 (R1).

Точки подключения автосигнализации на Toyota Vitz 2009 PTS с использованием can

Подключаемся к can шине авто на разъёме OBD: Can-H — фиолетовый, контакт 6 Can-L — белый, контакт 14 По can считываем информацию о концевиках дверей, багажника, педали тормоза, заведённом двигателе. По can управляем центральным замком, аварийкой, отпиранием багажника. Код для Starline — 5214 (Auris 2007-2011).

Для запуска и остановки двигателя подаём массу на красный провод (pin 7) кнопки PTS. Организовал автозапуск с помощью бесчипового обходчика иммобилайзера Fortin Key Override All — Установка Fortin Key Override All на Toyota Vitz 2009.

Блокировку можно сделать на левом разъёме с чёрной защёлкой блока за бардачком: бензонасос (+) — чёрный

источник

Схема предохранителей и реле Toyota Yaris / Echo (1999-2005)

Это слабое место Toyota Vitz — гг. Болячка заключается в том, что машина очень маленькая, соответственно обшивка тоже тонкая, поэтому все вибрации сильно слышны.

Обгоны для Тойоты затруднительны, поэтому рекомендуется ехать без лишних резких движений. Реле топливного насоса. AM1 50A Описания не нашел, но думаю это Системы зажигания и запуска. Power 30А Электропривод стеклоподъемников, люка. Heather 40А Кондиционер с ручным, автоматическим управлением 8.

Gauge 10А Предохранители витц зарядки модели выпуска до Система управления двигателем. Система электронного управления АКПП. Антиблокировочная предохранители витц тормозов.

Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок.

Электросхема Toyota Vitz Platz

Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности модели выпуска с Антиблокировочная система предохранители витц, противобуксовочная система предохранители витц система курсовой устойчивости модели выпуска с Def 20А Обогреватель заднего стекла.

Door 25А Центральный замок. Здравствуйте, гость Вход Регистрация. Сайт Toyota Vitz. Отзывы предохранители витц пользователях. Просмотр профиля.

Сообщение 1. Всё ещё жив Вставить ник Цитата.

Дамы и господа, задался вопросом, какой предохранитель за что отвечает? Я думаю это было бы полезно. Обозначения на крышке блока предохранителей в моторном отсеке: 1. RDI 30A 2. ST 30A 5. AM2 15A 6. Предохранители витц 15A предохранители витц сигналчто ещё? EFI 15A 8.

Схемы расположения блоков предохранителей и реле на Toyota Vitz

На Toyota Platz/Vitz устанавливались флажковые вставки, состоящие из пластикового корпуса с плавкой спиралью и 2 контактных ножей.

Вставки имеют разную окраску в соответствии с номинальной силой тока. Это позволяет избежать ошибок при замене перегоревшей детали с отсутствующей или нечитаемой маркировкой.

Схемы подсоединения электрического оборудования через предохранители и электронные коммутаторы на Тойоте Витц идут далее.

В салонном модуле:

В основном блоке подкапотного пространства:

На вспомогательной плате моторного отделения:

В модуле силовых плавких вставок:

В зависимости от времени производства, модификации и установленного дополнительного оборудования в расстановку автомобильных перемычек могут вноситься корректировки.

Схема блока предохранителей с 2009 года

Расположение реле и предохранителей в монтажном блоке:

• F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
• F2 (7,5 А) Левая фара (ближний свет)
• F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
• F4 (10 А) Левая противотуманная фара
• F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
• F6 (15 А) Прикуриватель
• F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
• F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
• F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
• F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
• F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
• F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
• F13 (10 А) Правая фара (дальний свет)
• F14 (10 А) Правая противотуманная фара.
• F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
• F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
• F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
• F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
• F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
• F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

• К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
• К2 – реле очистителя ветрового стекла;
• К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5 – реле включения дальнего света фар;
• К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
• К7 – реле включения обогрева заднего стекла;
• К8 – реле не используется;

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации;

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Ключевые слова: монтажный блок лада нива

Если принято решение заменить испорченное устройство, при установке нового используется простая схема, состоящая из 3 проводов:

• красный — положительный полюс питания, в цепь которого включен предохранитель;
• черный — отрицательный, необходимо подключить на массу;
• голубой — через него осуществляется питание лампочки подсветки.

Passenger compartment

Location

General layout of boxes in the cabin

LHD

RHD

Assignment

1. Distribution block
2. Fuse box
3. Engine and transmission control unit (without start-stop system)
4. Start-stop system control unit
5. Body electrical control unit
6. Heater relay (HTR)
7. Relay box
8. Driver assistance systems control unit
9. Engine and transmission control unit (with start-stop system)
10. Transmission control unit (LHD)
11. Network gateway block
12. Wiper relay
13. Key transponder amplifier
14. Air conditioner amplifier
15. Distribution block
16. Airbag control unit
17. Selector lever lock control unit
18. Power steering control unit
19. Certification block
20. Code ID block (with smart login and start system) Key transponder control unit (without intelligent entry and start system)

Fuse box

It is located under the dashboard, covered with a protective cover.

LHD

RHD

Photo example of location

Diagram from the box cover

Diagram

Designation

1	–
2	–
3	–
4	15A S-HTR – Heated seats
5	–
6	–
7	7,5A ECU-B NO.3 – Power mirrors
8	–
9	–
10	–
11	–
12	25A D-D / L – Double blocking
13	–
14	–
15	15A FOG FR – up to June 2013: Front fog light
15A FOG FR – From June 2013 (TMC): Front Fog Light (TMC – Toyota Motor Corporation)
7,5A FOG FR – from June 2013 (TMMF): Front fog light (TMMF – Toyota Motor Manufacturing France)
16	7,5A AM1 – Starting system
17	7,5A STOP – Multiport fuel injection system / sequential multiport fuel injection system, VSC, stop lamp, auxiliary stop light
18	7,5A FOG RR – Rear fog light
19	–
20	7.5 OBD – Diagnostic connector
21	25A D / L – Central locking, body ECM
22	5A ACC – Body ECM, Power Mirrors, Audio System, Gear Selector Lock
23	15A CIG – Socket (cigarette lighter)
24	20A DOOR – Window regulators
25	20A DOOR R / L – Window regulators
26	30A P / W – Power Windows
27	15A WIPER RR – Rear wiper
28	20A WIPER – Wiper
29	15A WASHER – Washer for glass
30	–
31	–
32	10A GAUGE – Reversing lamps, gear selector lock, audio system, charging system, multiport fuel injection system / sequential multiport fuel injection system
33	7,5A A / C – Air conditioning, heated rear window, heated mirrors
34	5A ECU-IG NO.2 – VSC
35	5A ECU-IG NO.1 – Cooling Fan, Heated Rear Window, VSC, Electric Power Steering, Body Control Module, Wireless Control System, Tire Pressure Monitoring System
36	20A DOOR P – Window regulators
37	20A DOOR R / R – Window regulators
38	5A PANEL – Instrument Cluster, Instrument Panel Light, Light Switch
39	10A TAIL NO.2 – Side light, license plate light

Diagram

Decoding

• R1 – Interior lighting (DOME CUT)
• R2 – until July. 2014: Front fog light (FR FOG) / from May 2015: (STP)

Additional elements

Scheme

Appointment

1. Collision avoidance sensor
2. Receiver for tire pressure monitoring system
3. Audio amplifier
4. Central locking receiver

Предохранители и реле Toyota Vitz (XP90), 2005 — 2010

Большинство цепей питания электрооборудования японского хэтчбека защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.

Рассмотрены схемы Тойота Витц 2005, 2006, 2007, 2008, 2009, 2010 года выпуска с двигателями 1KR-FE (1,0 л), 2SZ-FE (1,3 л), 2NZ-FE (1,3 л) и 1NZ-FE (1,5 л)

В салоне

Расположение блока в салоне автомобиля.

Схема предохранителей салонного блока
№	Ток, А	Расшифровка
1	15	Обогрев сидений Р S-HTR
2	15	Обогрев сидений D S-HTR
3	20	Стеклоочиститель лобового стекла
4	15	Стеклоочиститель стекла задней двери
5	15	Омыватели
6	10	ECU IG: Система ABS, система TRC/VSC, система электроусилителя руля, иммобилайзер
7	10	GAUGE: Измерительные приборы и указатели панели приборов
8	7,5	Система диагностики OBD2
9	10	Стоп сигналы
10	—	—
11	25	Центральный замок
12	15	Противотуманные фары
13	—
14	10	Задние габариты, передние габариты,, подсветка номерного знака
15	25	Система впрыска AM1
16	7,5	Лампы повторителей указателей поворотов, габариты, лампы задних комбинированных фонарей, лампы подсветки номерного знака
17	7,5	Освещение салона, подсветка панели приборов, измерительные приборы
18	7,5	Кондиционер
19	20	Электропривод стеклоподъемников
20	20	Электропривод стеклоподъемника задней левой двери
21	20	Электропривод стеклоподъемника задней правой двери
22	—
23	15	Предохранитель прикуривателя
24	7,5	Центральный замок, электропривод боковых зеркал заднего вида, магнитола
25	—
26	10	Система впрыска
27	—
28	7,5
29	7,5	Противотуманный фонарь
30	7,5	Система впрыска IGN
31	7,5	Измерительные приборы и указатели панели приборов
32	7,5	Замок зажигания ACC2
33	7,5	Замок зажигания ACC2
Реле
