Схема предохранителей ленд крузер 80

Блоки в салоне

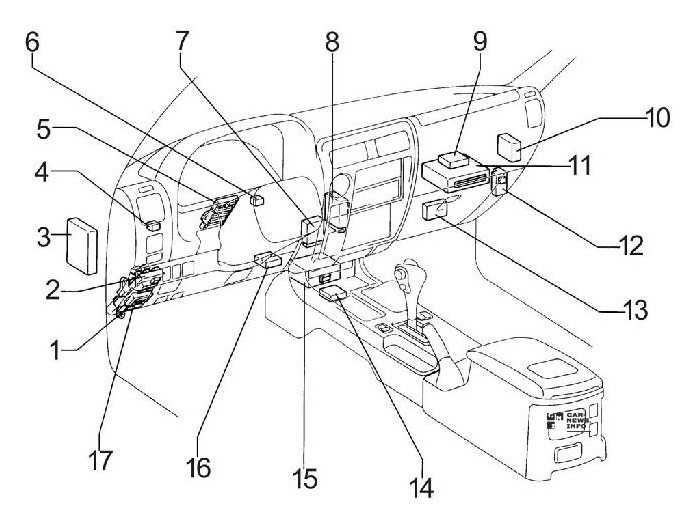

Расположение

Общая схема

p, blockquote 6,0,0,0,0 —>

1. Блок предохранителей
2. ЭБУ АБС
3. Реле размыкания цепи
4. Блок реле
5. Реле управления блокировкой центрального дифференциала
6. Реле предупреждения о не пристегнутом ремне безопасности
7. Реле фиксатора света
8. ЭБУ круиз-контроля
9. Усилитель системы кондиционирования воздуха
10. Температура охлаждающей жидкости двигателя. Cut реле
11. Реле контроля скорости вентилятора
12. Усилитель кондиционера
13. Модуль управления двигателем
14. Стерео компонентный усилитель
15. ЭБУ блокировки дифференциала
16. Реле света цилиндра зажигания
17. Сборка датчика подушки безопасности

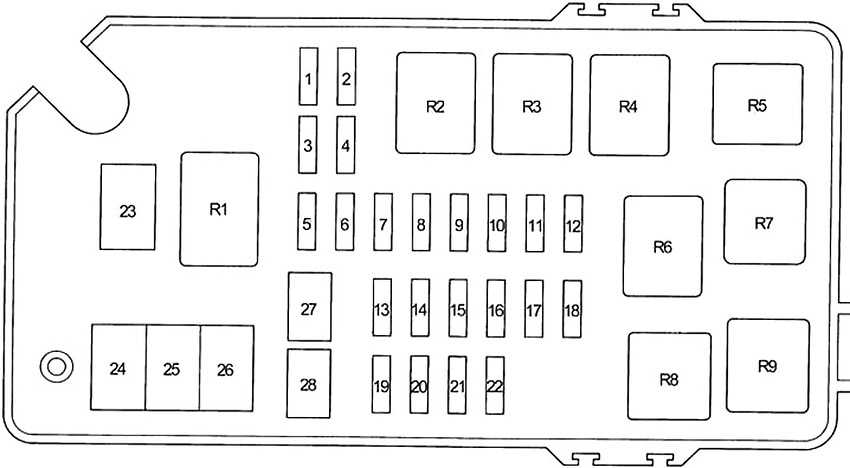

Блок предохранителей

Он находится в нижней части панели приборов за защитной крышкой.

p, blockquote 11,0,0,0,0 —>

1	15A CIG — Прикуриватель, зеркала заднего вида с электроприводом, цифровой дисплей часов, радио, кассетный магнитофон, антенна с электроприводом, система блокировки переключения передач автоматической коробки передач, система подушек безопасности SRS
2	15A TAIL — Задние фонари, освещение номерного знака, габаритные огни и передние боковые габаритные огни, подсветка приборной панели, часы, подсветка перчаточного ящика
3	15A OBD — Бортовая система диагностики
4	10A STOP — Стоп-сигналы, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, устройство отмены круиз-контроля, система блокировки переключения передач автоматической коробки передач
5	20A DEFOG — Обогрев заднего стекла
6	20A WIPER — Дворники и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла
7	10A GAUGE — Датчики и измерители, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп выпуска и открытых дверей), фонари заднего хода
8	7,5A TURN — Указатели поворота
9	15A ECU-IG — Система круиз-контроля
10	10A ECU-B — Система подушек безопасности SRS
11	20A REAR-HTR — Кондиционер
12	7,5A IGN — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система контроля выбросов, система подушек безопасности SRS
13	10A A.C — Кондиционер
14	30A DIFF — Система блокировки дифференциала
15	Не используется
16	Не используется
17	Не используется
18	40A FL HEATER — Кондиционер
19	30A FL POWER — Электрические стеклоподъемники, система блокировки дверей с электроприводом, люк с электроприводом на крыше

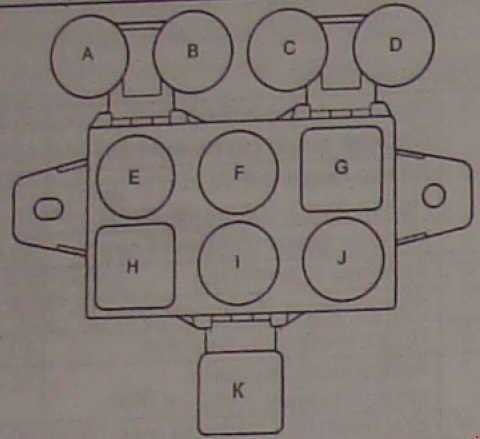

Блок реле

Обозначение

p, blockquote 15,0,0,0,0 —>

R1	Обогреватель стекла
R2	Нагреватель
R3	Реле мощности
R4	Габариты
R5	Указатель поворотов (аварийка)
R6	Не используется
R7	Вентилятор охлаждения
R8	Вентилятор охлаждения (высокая скорость)

Дополнительные элементы

Расшифровка

p, blockquote 18,0,0,0,0 —>

1. Реле управления люком
2. Реле заднего обогревателя
3. Усилитель НЧ-динамика
4. Реле заднего стеклоочистителя
5. ЭБУ блокировки переключения передач
6. Реле управления дверным замком

Предохранители и реле Toyota Land Cruiser 80

1. Перед обслуживанием выключите зажигание и все электрические приборы.

2. Устанавливайте предохранители только регламентированной силы тока.

3. Извлекайте и устанавливайте предохранитель только прямым движением, не выкручивая и не раскачивая. В противном случае контакты могут раздвинуться слишком широко и предохранитель не будет в них держаться.

Примечание: для снятия и установки предохранителя пользуйтесь приспособлением.

4. Если после замены предохранителя он снова перегорает, то проверьте цепи на обрыв и короткое замыкание.

Внимание: данную проверку должен проводить квалифицированный специалист. Расположение реле и предохранителей

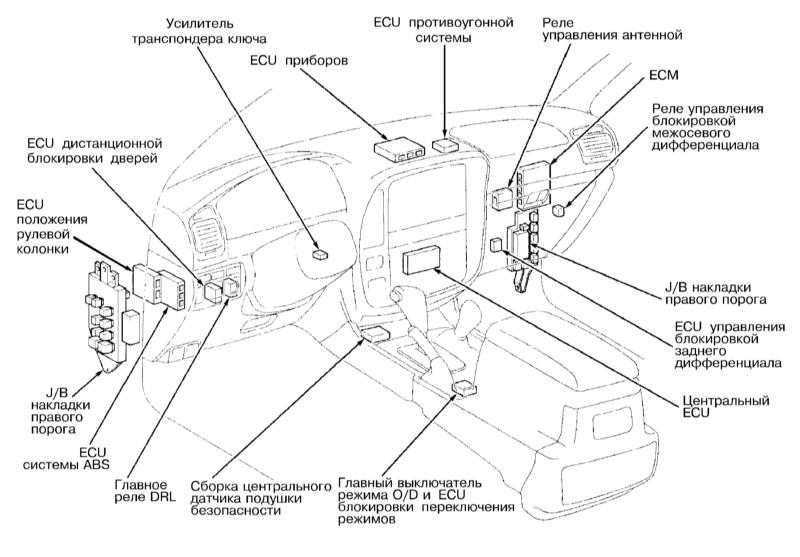

Расположение реле и предохранителей

— Элементы, отмеченные *1, только в моделях для Европы.

— Элементы, отмеченные *2, только в модификациях.

— Элементы, отмеченные *5, только в моделях, предназначенных для эксплуатации в странах, где законодательством предусмотрено включение дневное время (например, Швеция).

1 — распределительная коробка, 2 — блок реле №2, 3 — плавкая вставка

2 — реле остаточного освещения,

3 — реле ламп эксплуатации в дневное время *5,

4 — выключатель задних противотуманных фонарей *1,

5 — комбинированный переключатель (управление освещением, переключатель света фар, указатели поворота),

6 — выключатель аварийной сигнализации,

7 — реле включения освещения салона,

8 — переключатель регулировки положения фар*1,

9 — выключатель стоп-сигналов,

Блок реле №1

Модели с двумя дверями задка	Модели с одной дверью задка

9 — левый электродвигатель заднего стеклоочистителя

10 — реле задних стеклоочистителей

11 — правый электродвигатель заднего стеклоочистителя

7 — реле заднего стеклоочистителя

8 — электродвигатель заднего стеклоочистителя

Видео к статье

КАК БЫСТРО НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ И РЕЛЕ. HOW TO QUICKLY FIND A BURNED FUSE AND RELAY. Японские .панель предохранители. Качество Предохранители и реле Замена реле поворотов на тойота ленд крузер 80 предохранитель 120а toyota.каталожный номер 90982-08271.mp4 Про реле бензанасоса.

• На брелке сигнализации горит трубка

• 20 июня ооо силовые машины предъявило иск к оао ржд о взыскании штрафа

• Разветвитель для подключения видеорегистратора

• Требования к цветоощущению водителей категории в

• Рав 4 цепь грм когда менять

Passenger compartment

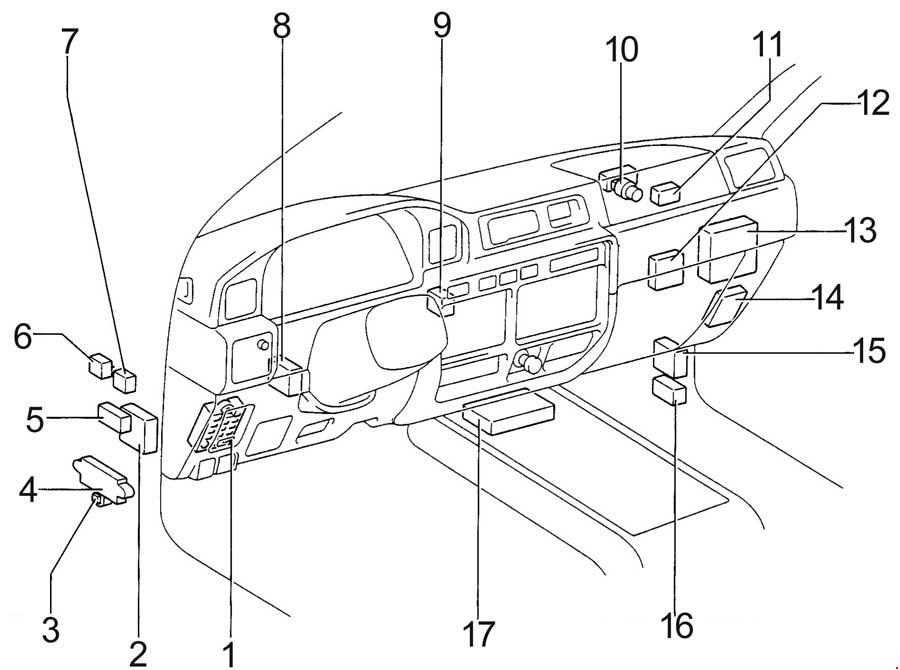

Location

Layout

Assignment

1. Fuse Box
2. ABS ECU
3. Circuit Opening Relay
4. Relay Box
5. Center Differential Lock Control Relay
6. Seat Belt Warning Relay
7. Light Retainer Relay
8. Cruise Control ECU
9. A/C System Amplifier
10. Engine Coolant Temp. Cut Relay
11. Blower Speed Control Relay
12. A/C Amplifier
13. Engine Control Module
14. Stereo Component Amplifier
15. Differential Lock ECU
16. Ignition Key Cylinder Light Relay
17. Airbag Sensor Assembly

Fuse box

It is located at the bottom of the dashboard behind a protective cover.

Diagram

Designation

1	15A CIG – Cigarette lighter, power mirrors, digital clock display, radio, cassette recorder, power aerial, automatic transmission shift lock system, SRS airbag system
2	15A TAIL – Tail lights, license plate lights, side lights and front side marker lights, instrument panel lights, clock, glove box lights
3	15A OBD – On-board diagnostic system
4	10A STOP – Stop lights, multiport fuel injection system / sequential multiport fuel injection system, cruise control cancel device, automatic transmission shift lock system
5	20A DEFOG – Heated rear window
6	20A WIPER – Windscreen wipers and washer, rear window wiper and washer
7	10A GAUGE – Gauges and Gauges, Service Reminder Indicators and Warning Buzzers (except for Exhaust and Open Door Warning Lights), Reversing Lights
8	7,5A TURN – Direction indicators
9	15A ECU-IG – Cruise control system
10	10A ECU-B – SRS airbag system
11	20A REAR-HTR – Air Conditioning
12	7,5A IGN – Multiport fuel injection system / sequential multiport fuel injection system, emission control system, SRS airbag system
13	10A A.C – Air conditioner
14	30A DIFF – Differential lock system
15	Not used
16	Not used
17	Not used
18	40A FL HEATER – Air conditioner
19	30A FL POWER – Power windows, power door locking system, power sunroof

Diagram

Functions

R1	Defogger
R2	Heater
R3	Power Relay
R4	Taillight
R5	Flasher
R6	Not used
R7	Cooling Fan
R8	Blower High

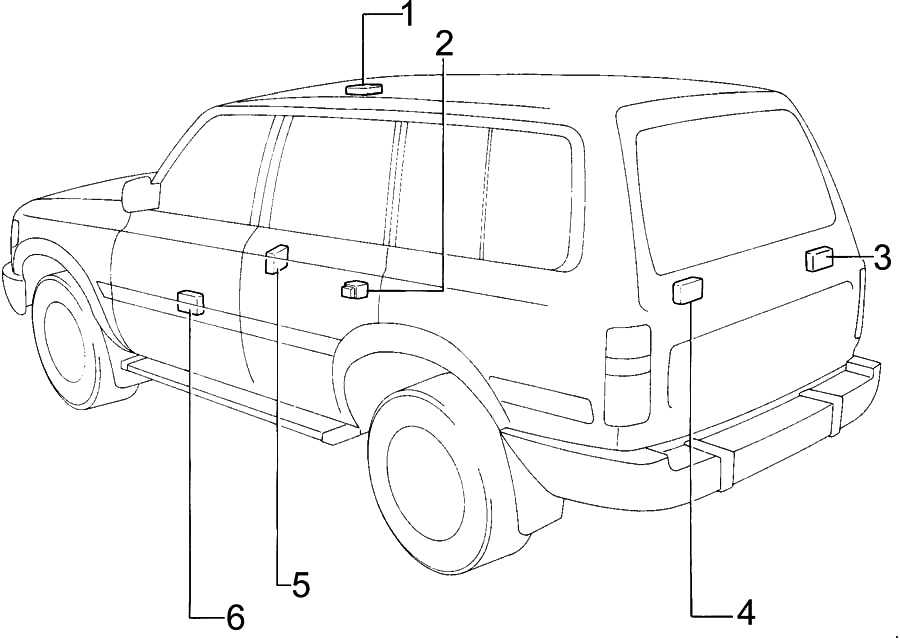

Additional elements

Diagram

Appointment

1. Moon Roof Control Relay
2. Rear Heater Relay
3. Woofer Amplifier
4. Rear Wiper Relay
5. Shift Lock ECU
6. Door Lock Control Relay

Toyota Land Cruiser (1990 – 1998) – electrical wiring diagram

Year of production: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998

Electrical wiring diagram

Component	Location
HEVY-DUTY	LIGHT DUTY
ACCESSORY METER	11-3	4-7
AIR CONDITIONER, COOLER AND HEATER	8-6	3-1
BACK-UP LIGHT	5-3	4-5
CHARGING	2-1	2-5
CIGARETTE LIGHTER	9-1	8-6
CLOCK	9-1	8-5
COMBINATION METER	3-4	3-5
DOOR LOCK	7-7	7-6
EMISSION CONTROL (1FZ-F)	11-6
EMISSION CONTROL (22R)		2-7
ENGINE CONTROL (1FZ-FE)	12-5
ENGINE CONTROL (22R-E)		1-4
4WD		7-3
4WD (Ex. Gasoline)	10-3
4WD (Gasoline)	11-8
FOG LIGHT	3-7
FRONT FOG LIGHT (General)		5-1
FRONT WIPER AND WASHER	4-7	4-2
FUEL HEATER	1-8
FUEL HEATER (2L-T Europe)		7-8
GLOW AND EMISSION CONTROL (2L-T Austria)		9-7
GLOW (Europe, Australia)	1-5
GLOW (Ex. Europe, Australia)		2-2
GLOW PLUG (2L-T Ex. Austria)		2-3
GLOW PLUG (3L)		5-3
HEADLIGHT (Ex. Europe)	5-4	5-3
HEADLIGHT (Europe)	5-6	5-5
HEADLIGHT BEAM LEVEL CONTROL		8-2
HEADLIGHT CLEANER	5-1	4-3
HORN	8-3	1-7
IGNITION	1-3
IGNITION (22R)		2-1
IGNITION (22R-E)		1-6
INTERIOR LIGHT	8-1	5-8
LIGHT REMINDER	3-5	8-5
MOON ROOF	7-1	9-5
POWER SOURCE	1-1,12-1	1-1
POWER WINDOW	7-3	9-2
RADIO AND PLAYER	9-3	8-7
REAR FOG LIGHT	2-8	3-8
REAR WINDOW DEFOGGER	2-5	4-1
REAR WIPER AND WASHER	2-3	4-4
REMOTE CONTROL MIRROR	9-2	1-8
STARTING	1-2	1-2
STOP LIGHT	3-8	4-6
TAILLIGHT AND ILLUMINATION	4-3
TAILLIGHT AND ILLUMINATION (Ex. Europe)		5-2
TAILLIGHT AND ILLUMINATION (Europe)		6-3
THEFT DETERRENT SYSTEM (U.K)		10-2
TRAILER SOCKET	2-6	8-8
TURN SIGNAL AND HAZARD WARNING LIGHT	6-3	6-7
UNLOCK AND SEAT BELT WARNING	2-6	10-5
WINCH	5-1	8-4

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 1

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 1

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 2

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 2

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 3

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 3

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 4

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 4

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 5

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 5

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 6

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 6

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 7

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 7

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 8

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 8

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 9

Toyota Land Cruiser (1990 – 1998) – wiring diagram –heavy duty 9

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 10

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 10

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 11

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 11

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 12

Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 12

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.

Toyota Land Cruiser 80 Series Service Manual PDF 1990-1997

Toyota Land Cruiser 80 Series Service Manual PDF 1990-1997

models:Toyota Land Cruiser Autana (Colombia and Venezuela)

years:1990-1997

engines:4.5 L 1FZ-FE I64.2 L 1HZ I6 diesel4.2 L 1HD-T I6 turbo diesel

transmissions:4-speed automatic5-speed manual

$10 Purchase Repair Manual

Example of content within this repair manual; The Toyota Land Cruiser 80 Series Service Manual PDF

Introduction section:

FOREWORDThis supplement has been prepared to provide informationcovering general service repairs for the chassis and body ofthe TOYOTA LAND CRUISER (Hardtop, Canvas Top and StationWagon) which underwent changes in August, 1992.Applicable models:Hardtop & Canvas Top RJ70, 73, 77 seriesLJ70, 72, 73, 77, 79 seriesFZJ7O, 73, 75 seriesPZJ70, 73, 75 seriesHZJ7O, 73, 75 seriesStation Wagon FZJ8O seriesHZJ80 seriesHDJ80 seriesFor the service specifications and repair procedures of theabove model other than those listed in this supplement, referto the following manuals.

Brake Adjustment example as per Toyota Land Cruiser 80 Series Service Manual PDF

BRAKE SYSTEM (STATION WAGON) – CHECK AND ADJUSTMENTCHECK AND ADJUSTMENTBRAKE PEDAL CHECK AND ADJUSTMENT1. CHECK THAT PEDAL HEIGHT IS CORRECT, AS SHOWNPedal height from asphalt sheet:167.5 – 177.5 mm (6.59 – 6.99 in.)If the pedal height is incorrect, adjust it.2. IF NECESSARY, ADJUST PEDAL HEIGHT(a) Disconnect the connector from the stop light switch.(b) Loosen the stop light switch lock nut and remove the stoplight switch.(c) Loosen the push rod lock nut.(d) Adjust the pedal height by turning the pedal push rod.(e) Tighten the push rod lock nut.Torque: 25 Nm (260 kgfcm, 19 ftlbf)(f) Install the stop light switch and turn it until it lightly contactsthe pedal stopper.(g) Return the stop light switch one turn.(h) Check clearance (A) between the stop light switch andpedal.Clearance:0.5 – 2.4 mm (0.02 – 0.09 in.)(i) Tighten the stop light switch lock nut.(j) Connect the connector to the stop light switch.(k) Check that the stop lights come on when the brake pedalis depressed, and go off when the brake pedal is released.(I) After adjusting the pedal height, check the pedalfreeplay.HINT: If clearance (A) between the stop light switchand the brake pedal stopper has been adjusted correctly,the pedal freeplay will meet the specifications.3. CHECK THAT PEDAL FREEPLAY IS CORRECT, ASSHOWN(a) Stop the engine and depress the brake pedal severaltimes until there is no more vacuum left in the booster.(b) Push in the pedal by hand until the beginning of theresistance is felt, then measure the distance, as shown.Pedal freeplay:3 – 6 mm (0.12 – 0.24 in.)HINT: The freeplay to the first point of resistance is dueto the play between the clevis and pin. It is 3 — 6 mm(0.12 – 0.24 in.) on the pedal.If incorrect, check the stop light switch clearance. And ifthe clearance is OK, then troubleshoot the brake system.

Ленд крузер 80 предохранитель свечей накала

Автомобиль притащили на эвакуаторе: «не заводится, при включении зажигании нет накала свечей.

Дизель – это «непрофиль. Нет «направленных» мануалов, приборов и т.п.

Но кое-что нашлось (запас карман не тянет,-):

При внимательном рассмотрении оказалось, что это «почти тот самый мануал».

Но на схеме нет расположения колодки диагностики.

Пришлось изворачиваться, пытаться использовать другое руководство. Старенький и случайно завалявшийся сканер не смог связаться с мотором, оказалось, что нет «плюса» на колодке диагностики. Сопоставив «бензиновый мануал» с тем, что есть, определил, что надо искать предохранитель на 7 ампер, с него идет питание. Там три монтажных блока: под капотом, около водителя и около пассажира. Предохранитель нашел. Он оказался перегоревшим.

Контрольная проверка показала, что этот предохранитель будет сгорать всегда при включении зажигания. Пришло время обратиться к электрическим схемам.

*…предохранитель. Таймер предварительного накала свечей. Питание на него. Колодка 4D…на нее плюс приходит и уходит на таймер преднакала…

*…черный с красной полосой провод идет на клапан отключения топлива…иммо…далее на pic_up sensor…

*…но на схеме вверху написано: «без эмиссии контроля»…интересно, в чем разница? Смотрим, где стоит (1) в скобках…

*…что получается: нет иммо – нет отключения топлива от иммо

*…и вот этого разъема F12 – нет, он должен быть отдельно, неподключен, то есть, «висеть в воздухе»

Что бы найти его расположение, опять обращаемся к мануалам и руководствам, находим…вот он на фото справа, выделено красным.

«Дизель есть дизель»,- всё в масле и просто страшно лезть вовнутрь…

«Отдельно висящие разъемы». Испачкав пару перчаток, находим.

Внимательно осматриваем… (фото ниже)

…и находим то, что предполагалось:

Хорошо видно?

Сначала, наверное, «временами и иногда», но из этого положения клиент как-то выходил.

А потом все стало серьезнее и пришлось обращаться в автосервис. Это и есть разъем F12, искомый виновник причины неисправности.

Ну и последний, наверное, вопрос:

— если машина «непрофильная», стоит ли её брать в ремонт?

Кудрявцев Михаил Евгеньевич Легион-Автодата МОСКВА Автосервис «ВТС» ул. Суздальская д.9 Можно позвонить в рабочее время: 7-916-626-71-98

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

  Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Предохранители

Цепи электрооборудования автомобиля защищаются предохранителями, размыкателями
или плавкими перемычками.
Монтажный блок предохранителей смонтирован внутри салона или в моторном отсеке, в

зависимости от года выпуска и модели автомобиля.


Блок предохранителей на автомобилях FJ80

Блок предохранителей
смонтирован под передней
облицовочной панелью и закрыт
крышкой (на автомобилях FJ60 и
62 расположение аналогично).


Блок предохранителей и реле в моторном отсеке на автомобилях FJ80

А. Предохранители
В. Плавкие вставки
С. Реле
На крышке монтажного блока указана цепь, которую защищает данный предохранитель.
При отказе цепи прежде всего проверьте предохранитель. Предохранители
устанавливаются на контактах ножевого типа и достаются от руки. Перегоревший
предохранитель легко обнаруживается по внешнему виду.
Внешний вид предохранителей

Слева – перегоревший
предохранитель.
Справа – исправный
предохранитель.
Можно также проверить напряжение на выводах. Предохранитель перегорел если
вольтметр покажет напряжение. Чтобы заменить предохранитель достаньте
неисправный и вставьте новый, втолкнув его в гнездо.
Номинальный ток нового предохранителя должен в точности соответствовать току
заменяемого. Номинальный ток указан на предохранителе. Запрещается использовать
вместо предохранителя отрезки провода. Если новый предохранитель немедленно
перегорает, то найдите причину и устраните. Как правило перегорание вызвано коротким
замыканием проводов из-за их перетирания.


2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

 Для рекламодателей:Forty@hotmail.ru

Расположение блоков моторного отсека Land Cruiser Prado (J90)

1. Блок предохранителей (бензин, дизель с левым рулем)
2. Блок реле кондиционера (бензин, дизель с левым рулем (двойной кондиционер))
3. Дополнительный блок реле (дизель с левым рулем)
4. Главное реле лебедки (дизель)
5. Реле очистителя фар
6. Блок реле кондиционера (дизель с правым рулем (двойной кондиционер))
7. Блок предохранителей (дизель с правым рулем)
8. Реле АБС (ЛР)
9. Реле АБС (правый руль)
10. Дополнительный блок реле (дизель с правым рулем)
11. Главное реле лебедки (бензин)

Блок предохранителей моторного отсека Land Cruiser Prado (J90)

№		(А)	Назначение
1		20	Розетки
2		20	Розетки
3		15	Противотуманные фары
4		15	Обогрев наружных зеркал заднего вида
5		10	Задний фонарь, подсветка номерного знака, регулятор уровня света фар, плафон освещения дверей, подсветка приборов, подсветка панели приборов/выключателей, реле дневных ходовых огней
	15	Антиблокировочная тормозная система
	15	Кондиционер
6		10	Кондиционер
7		10	с ДХО: Правая фара (ближний свет)
8		10	с ДХО: Левая фара (ближний свет)
9		10	Правая фара
	10	с ДХО: Правая фара (дальний свет)
10		10	Левая фара
	10	с ДХО: Левая фара (дальний свет)
11		10	Вязкостной нагреватель
12		7.5	Стартовая система
13		20	Электрический вентилятор охлаждения
14		15	Обогрев заднего стекла
15		15	Стоп-сигналы, высокий стоп-сигнал, система управления блокировкой переключения передач, антиблокировочная система тормозов, система контроля устойчивости автомобиля
16		10	Задний обогреватель
	7.5	Бортовая система диагностики
17		7.5	Система зарядки
18		20	Система кондиционирования воздуха в задней части салона
19		10	Внутреннее освещение, личное освещение, освещение багажного отделения, часы, аудиосистема, одометр, антенна, сигнальная лампа открытой двери, интегрированное реле
20		15	Аудио система
21		15	Аварийные мигалки, сирены
22		15	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
	15	1KZ-TE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
23		60	Антиблокировочная тормозная система
100	Антиблокировочная система тормозов, система контроля устойчивости автомобиля
24		60	Кондиционер
25		80	Дизель: Система накаливания двигателя
26		100	Реле задних фонарей, «PWR OUTLET (FR)», «PWR OUTLET (RR)», «DEFOG», «STOP», «ALT-S», «AM1», «ABS»
80	1KZ-T, 3L: Реле задних фонарей, «PWR OUTLET (FR)», «PWR OUTLET (RR)», «DEFOG», «STOP», «ALT-S», «AM1»
27		50	Замок зажигания, система стартера, реле очистителя фар, подогреватель топлива, «ЭБУ-В», «ДАТЧИК» «ПИТАНИЕ»
28		30	Замок зажигания, диод (свеча накаливания), воспламенитель, катушка зажигания/распределитель (карбюратор), «IGN»
Реле
R1	Диммер (LHD Европа)
R2	5VZ-FE, 3RZ-FE: EFI
1KZ-TE: ЭЗД
R3	Обогрев наружных зеркал заднего вида (MIR HTR)
R4	Обогрев заднего стекла (DEFOG)
R5	Розетки питания (PWR OUTLET)
R6	Задние фонари
R7	Стартер (Бензин (ST))
R8	Фара (ГОЛОВНАЯ)
R9	Обогреватель

Блок реле кондиционера

№	Реле
R1	Муфта компрессора кондиционера (MG CLT)
R2	Электрический вентилятор охлаждения (CDS FAN)

Дополнительный блок реле (дизель)

№	Реле
R1	Стартер (СТ)
R2	Система накаливания (SUB GLW)

Блок реле АБС

№	Название	(А)	Назначение
1	ABS	60	Антиблокировочная тормозная система
2	ABS	40	Антиблокировочная тормозная система
Реле
R1	Система контроля тяги (TRC)
R2	Антиблокировочная тормозная система (ABS MTR)
R3	Антиблокировочная тормозная система (ABS SOL)

Общая схема расположения монтажных и электронных блоков в салоне Toyota Land Cruiser Prado 90 / 95 (1996-2002)

Для удобства примем что все номера на схеме соответствуют номерам монтажных блоков

1. Интегрированное реле
2. Блок предохранителей
3. Блок управления круиз-контролем
4. Реле выбора топливного насоса (5VZ-FE с дополнительным топливным баком)
5. Распределительный блок
6. Усилитель транспондера ключа
7. Компьютер транспондера ключа
8. Реле антенны
9. Блок управления выбросами (3RZ-F)Таймер предпускового подогревателя (1KZ-T, 3L)
10. Блок управления ABS
11. Блок управления двигателем (M/T)Блок управления двигателем и автоматической коробкой передач (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
12. Блок реле №12
13. Усилитель кондиционера
14. Датчик замедления
15. Центральный блок подушек безопасности
16. Реле дневных ходовых огней
17. Реле топливного насоса (Circuit Opening)

Engine compartment

Layout

Decoding

1. junction box
2. fuse and relay box
3. high power fuse-link

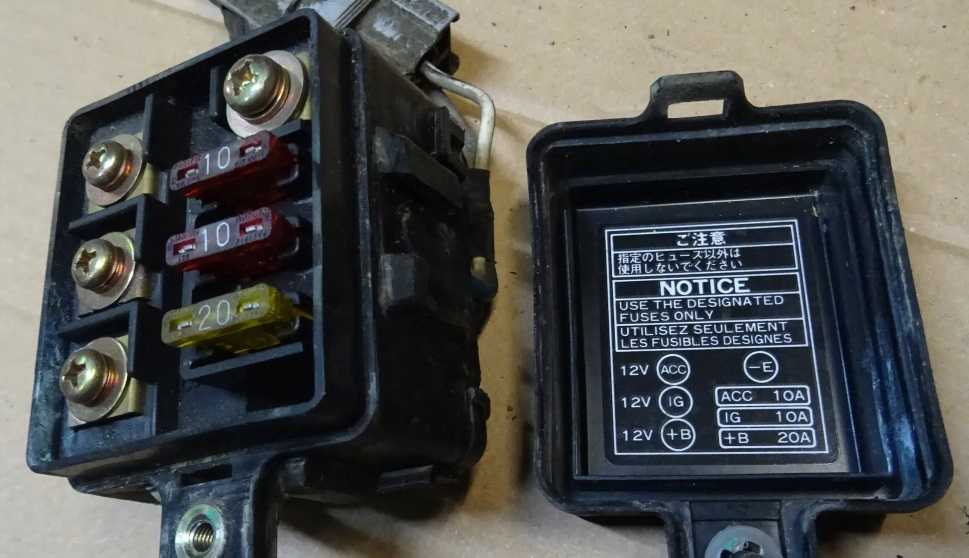

Junction box

Photo scheme

Circuits protected

A	ACC – terminal ACC of the ignition lock
B	IG – IG1 terminal of the ignition switch
C	(B +) – fusible link of the electrical circuit
D	(E -) – grounding

Fuse and relay box

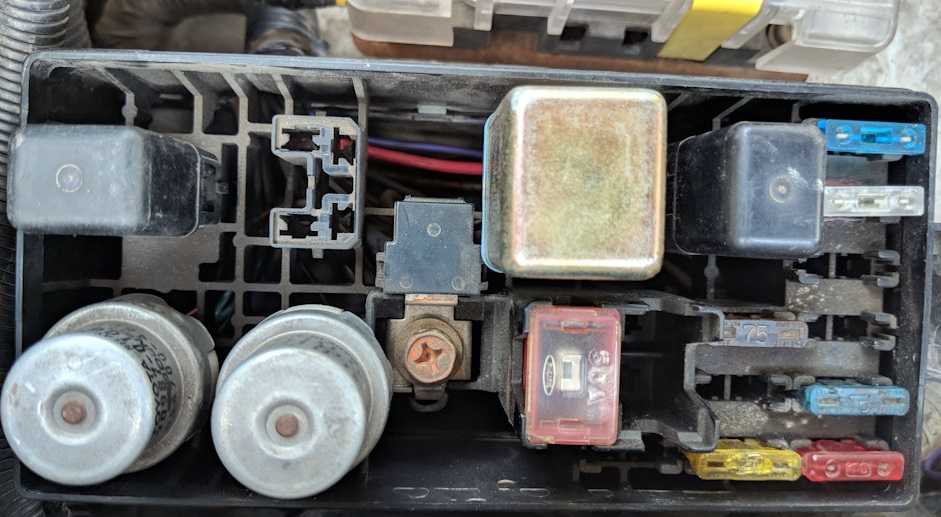

Photo example

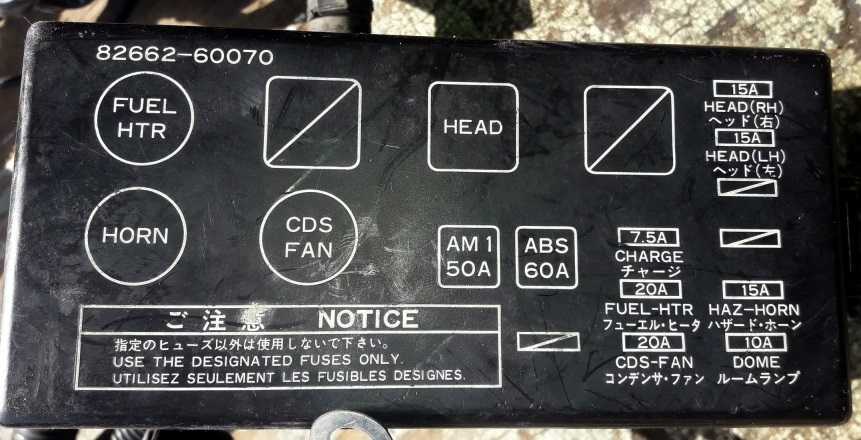

Example of a diagram from the box cover

Diagram

Assignment

1	Not used
2	7,5A CHARGE – Charging system, discharge warning lamp
3	15A EFI – Multiport fuel injection system / sequential multiport fuel injection system
4	20A CDS-FAN
5	15A HEAD (RH) – Right headlights
6	15A HEAD (LH) – Left headlight
7	Not used
8	Not used
9	15A HAZ-HORN – Emergency flashers, beeps
10	10A DOME – Interior lighting, personal lighting, luggage compartment lighting, ignition lamp, door warning lamp, clock, radio, cassette recorder, electric antenna, dressing table light
11	50A AM 1 – All components in the CIG, WIPER, GAUGE, TURN, ECU-IG, REAR-HTR, IGN, DIFF and FL POWER circuits
12	60A ABS – Anti-lock braking system
Relay
R1	Engine control
R2	Horn
R3	Not used
R4	Not used
R5	Headlights
R6	Not used

Помогите завести TLC 80 1HZ

Доброго всем и хороших праздников. Утопленный (описывал тут ниже) Toyota Land Cruiser 80 постоял и перестал заводится. Какие произошли изменения: 1. Втягивающее реле стартера замыкает контакты стартера один раз из десяти (но это пережить можно). 2. Погасли (и больше никогда не зажигаются) лампочки подогрева свечей и индикатора ремня. 3. Попытки завести ходом за трактором (1,2,3,4,5 повышенная передача на скоростях 10-30 км в час) не привели к успеху. Ни одной вспышки. Создалось устойчивое ощущение, что топливо в двигатель не поступает.

Что удалось проверить: 1. Топливо (и это не вода, а солярка — пахнет и горит) на входе ТНВД есть. 2. Все предохранители целы, включая главный 50А. 3. Приборная панель светится и пытается показать уровень топлива. 4. Напряжение на аккумуляторе 12.8 вольт.

Что хотелось, но не удалось: 1. Добраться до фишки на замке зажигания. Она глубоко, за воздуховодом и просто не поддалась. 2. Не удалось найти таймер свечей зажигания.

Буду рад, если вы сможете ответить на вопросы: 1. Заводятся ли весной (15 градусов на улице) двигатели без подогрева свечами? (Я думаю, что конечно да). 2. Должны ли заводится весной дизеля на буксире? (Я думаю, что конечно да). 3. Где находится клапан отсечки топлива на двигателе 1HZ? На механическом ТНВД? 4. Можно ли тупо подать +12В на клапан отсечки, чтобы его открыть и завести на буксире? 5. Снимается ли фишка на замке зажигания? Если да, то как?
