Схема предохранителей тойота ленд крузер 200

Блоки предохранителей Toyota Land Cruiser 200 (LC200) в салоне

Как мы уже сказали в салоне два блока предохранителей. Реле в них нет. Один расположен со стороны водителя, под панелью приборов.

Там он расположен под крышкой.

Расшифровка обозначений предохранителя приведена в таблице

F1	(15A) Предохранитель прикуривателя Land Cruiser 200
F2	(10A) Фонари заднего хода, прицеп
F3	(7,5A) Блок усилителя стереоэффекта, DSS2 ECU, блок многофункционального дисплея, радиоприемник, основной блок ECU, зеркало ECU, интеллектуальная система входа и запуска кнопкой, часы
F4	(10A) Система полного привода, пепельница, прикуриватель, охлаждаемый отсек, круиз-контроль, блокировка межосевого дифференциала, DAC, блок многофункционального дисплея, подогрев сидений, система кондиционирования воздуха, подсветка перчаточного ящика, мигающий аварийный сигнал, радиоприемник, очиститель фар, регулятор высоты света фар, дополнительный отопитель, система памяти положений водителя, ECU зеркала, потолочный модуль, выключатель датчика переворота для боковых шторок безопасности, переключатель рычага коробки передач, переключатели на рулевом колесе, VSC, переключатель консоли, PANEL RLY
F5	(10A) Система кондиционирования воздуха, отопитель, потолочный модуль, ABS, VSC, датчик рулевого управления, датчик скорости рысканья и перегрузки, J/B ECU, стоп-сигналы, люк в крыше, часы, EC MIR
F6	(5A) Лебедка
F7	(10A) Охлаждаемый отсек, вентилятор конденсора, компрессор охладителя, MG CL, обогрев заднего стекла, RR MGC VLV
F8	(15A) Задние фонари, подсветка номерного знака, противотуманные фары, задние противотуманные фонари, прицеп, стояночные фонари
F9	(30A) Очиститель лобового стекла
F10	(20A) Очиститель/омыватель лобового стекла
F11	(15A) Очиститель заднего стекла
F12	(20A) Системауправления4WD
F13	(5A) Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач
F14	(5A) ABS, VSC, регулировка наклона и длины рулевой колонки, межсетевой интерфейс ECU, система блокировки переключения передач, DSS2 ECU, система круиз-контроля, ремни безопасности с предаварийной системой, прицеп, очиститель фар, блок многофункционального дисплея, автоматический стеклоочиститель ECU, система памяти положений водителя, система электропривода дверных замков
F15	(25A) Люк
F16	(20A) Электрические стеклоподъемники
F17	(15A) Обогреватель зеркал заднего вида на дверях
F18	(20A) Электрические стеклоподъемники
F19	(20A) Электрические стеклоподъемники
F20	(20A) Электрические стеклоподъемники
F21	(7,5A) Задние противотуманные фонари
F22	(7,5A) Система кондиционирования
F23	(5A) —
F24	(15A) Привод регулировки положения рулевой колонки
F25	(30A) Регулировка переднего сиденья
F26	(15A) Разъем питания дополнительного оборудования
F27	(7,5A) Диагностический разъем (DLC)
F28	(30A) Преднатяжители ремней безопасности
F29	(25A) Многофункциональный блок управления
F30	(30A) Регулировка переднего сиденья
F31	(15A) Инвертер

Второй блок расположен с другой стороны, со стороны переднего пассажира, также под панелью приборов и под крышкой. Там установлены тоже только предохранители, без реле.

Так схематично в блоке выглядят установленные предохранители. Они имеют следующее функциональное предназначение.

Предохранитель	Сила тока, А	Электрическая цепь
1	RSF LH	30 А	Нет цепи
2	B/DR CLSR RH	30 А	Нет цепи
3	B/DR CLSR LH	30 А	Нет цепи
4	RSF RH	30 А	Нет цепи
5	DOOR DL	20 А	Двойная система запирания
6	AHC-B	20 А	AHC
7	AHC-B NO.2	10 A	AHC
8	ECU-IG NO.4	5 A	VGRS, AHC
9	SEAT-A/C FAN	10 A	Нет цепи
10	SEAT-HTR	20 А	Обогреватель сиденья
11	AFS	5 A	Нет цепи
12	ECU-IG NO.3	5 A	Нет цепи
13	TV	10 A	Блок многофункционального дисплея

Вот собственная и вся исчерпывающа информация. Осталось лишь напомнить, что при замене предохранителей ставьте номинал не более того, что разрешен, чтобы не сгорела цепь. И не менее, чтобы не перегорал предохранитель!

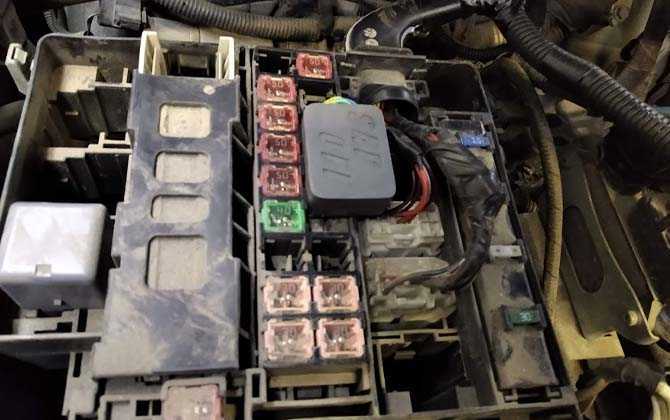

Блок предохранителей под капотом

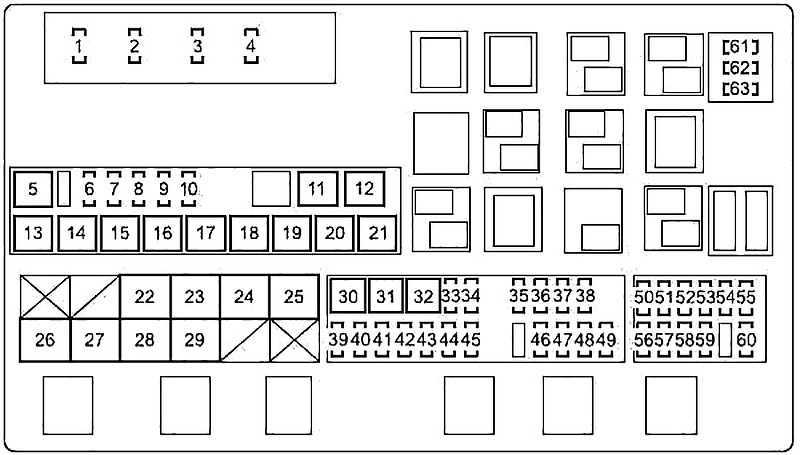

Силовой блок предохранителей моторного отсека Ленд Крузер 200 смонтирован у левого крыла. Он состоит из следующих элементов (в скобках указан номинальный ток предохранителя в Амперах):

• 1 – подогревательная система A/F (15);
• 2 – цепь подачи сигнала (10);
• 3 – бензонасос, подогревательный комплекс A/F, EFI (25);
• 4 – система зажигания, инжектор и показания (30);
• 5 – контроллер отопительного устройства (50);
• 6, 63 – вентиляции, подогрев переднего ряда кресел (25);
• 7 – до 2014 года подогрев заднего дивана, а в дальнейшем вентилятор конденсатора (20, 25);
• 8 – до 2014 года подогревающий комплекс области покоя передних стеклоочистителей, а после обогрев заднего дивана (20);
• 9 – вентилятор конденсатора, передние противотуманки, соответственно до и после 2014 года (25, 7.5);
• 10 – до 2014 цепь для питания фар на прицепе, а затем основные и дополнительные стоповые огни, ABS, VSC, ECU, EFI, контроллер тормозов, разъем для подключения прицепного устройства (30, 15);
• 11 – начал использоваться только после 2014 года для обогрева и вентиляции кресел (25);
• 12 – конденсатор генератора (10);
• 13 – противотуманки (15);
• 14, 16 – основные, вспомогательные стоповые огни, ECU, ABS, VSC, EFI, разъем для прицепного устройства (5, 15);
• 15 – обогрев, вентиляция кресел (25);
• 17 – цепь для питания фар на прицепе, а для дизельной модификации Ленд Крузер 200 вспомогательный отопительный комплекс (30, 7.5);
• 18 – задний контур кондиционирования (50);
• 19, 20, 21 – обогреватель PTC 1, 2, 3 (50);
• 22 – RH-J/B (40);
• 23, 44 – буксир (40, 30);
• 24 – VGRS (40);

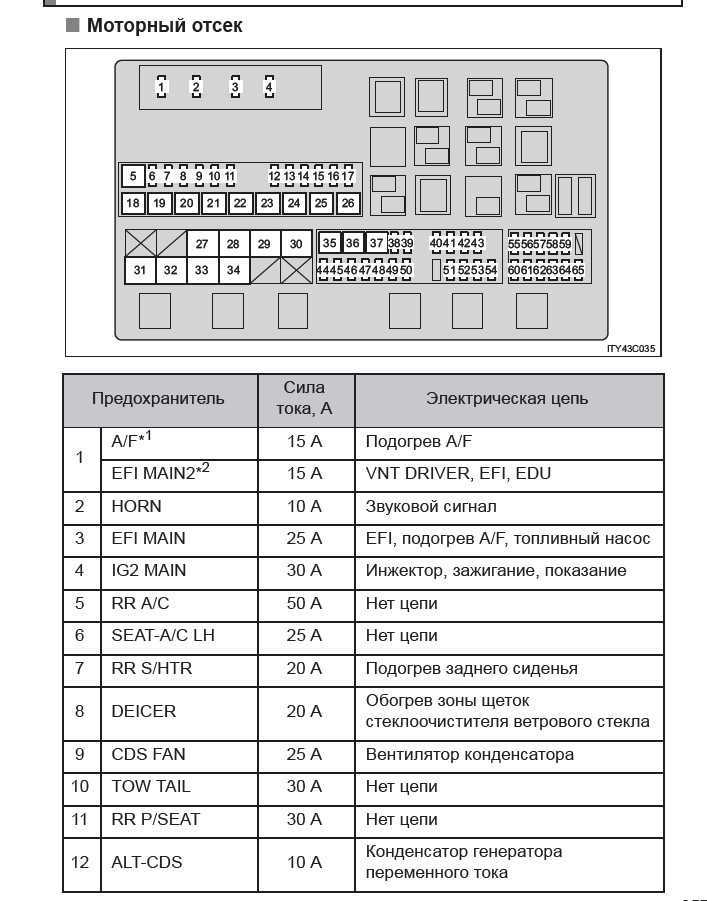

Блок предохранителей Toyota Land Cruiser 200 в моторном отсеке

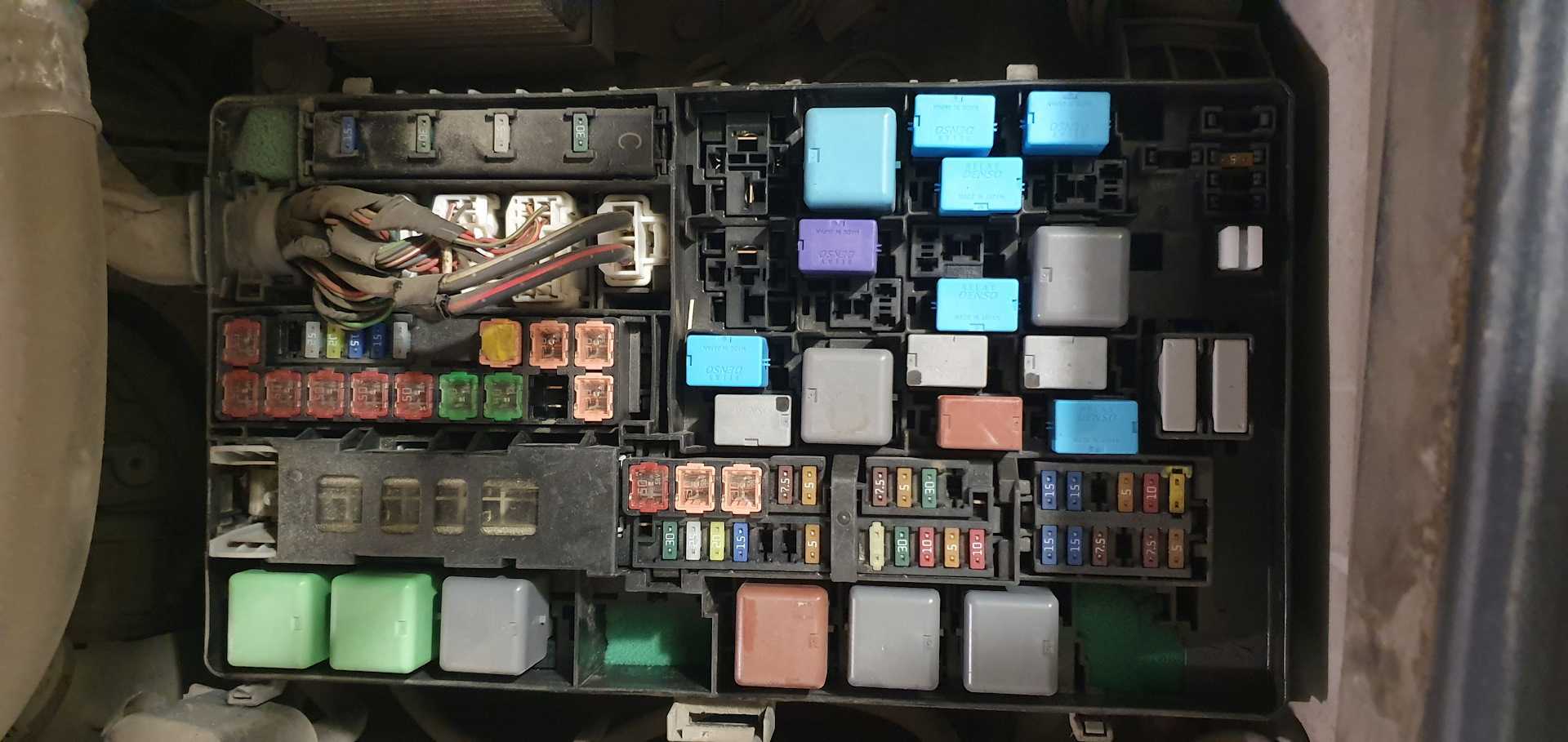

В левой части под капотом у крузака располагается основной блок предохранителей. Он представляет собой закрытый ящик, внутри которого — защищающие машину от скачков напряжения детали. Схема предохранителей этого блока на Ленд Крузер 200 наклеена на крышке так, чтобы водитель, открывая контейнер, мог видеть ее. Помимо этого, подробная инструкция с нумерацией и назначением каждого компонента находится в мануале к автомобилю. Все данные представлены в нем в следующем виде:

Номер	Сила тока	Название	Расшифровка
3	25	EFI MAIN	EFI, подогрев A/F, топливный насос
5	50	RR A/C	Контроллер отопителя
9	7,5	FR FOG	Передние противотуманные фары (для моделей старше 2014 года)
33	50	A/PUMP NO.2*1	Система накала двигателя (для авто на бензине)
37	30	ST	Стартер
40	7.5	DOME2	Подсветка зеркала, потолочный модуль
43	7.5	RSE	Система развлечений для пассажиров на задних сиденьях
48	20	F/PUMP*2	Бензонасос
57	10	INJ	Инжектор, зажигание

Этот блок включает 65 элементов, включая предохранитель, отвечающий за работу парктроника.

В моторном отсеке еще 11 предохранителей для Тойоты Ленд Крузер 200: контроллер тормозной системы, сигнализации, обогревателя для сидений, освещения прицепа и др. Помимо этого, этот комплект содержит несколько мест для установки других деталей.

Проверка и замена плавких предохранителей

Если какой-либо электрический элемент не работает, причиной этому может быть перегорание плавкого предохранителя. В таком случае необходимо проверить и при необходимости заменить плавкие предохранители.

1. Повернуть переключатель «ENGINE START STOP» в положение OFF (ВЫКЛ.) (шаг 1).

2. Плавкие предохранители расположены в указанных ниже местах. Для проверки плавких предохранителей необходимо следовать приведенным ниже инструкциям (шаг 2).

Под панелью приборов

Панель приборов со стороны водителя:

Снять болт и крышку.

Панель приборов со стороны пассажира:

3. За подробными сведениями о том, какой плавкий предохранитель следует проверить после возникновения неисправности в системе, следует обратиться к табл. «Расположение плавких предохранителей и номинальная сила тока».

4. Извлечь плавкий предохранитель, используя прилагаемый съемник (шаг 4).

5. Проверить, не перегорел ли предохранитель (шаг 5).

1. Исправный предохранитель.

2. Перегоревший предохранитель.

Заменить его предохранителем, рассчитанным на соответствующую номинальную силу тока. Номинальная сила тока указана на крышке коробки плавких предохранителей.

1. Исправный предохранитель.

2. Перегоревший предохранитель.

Обратиться к дилеру Toyota.

Расположение плавких предохранителей и их замена

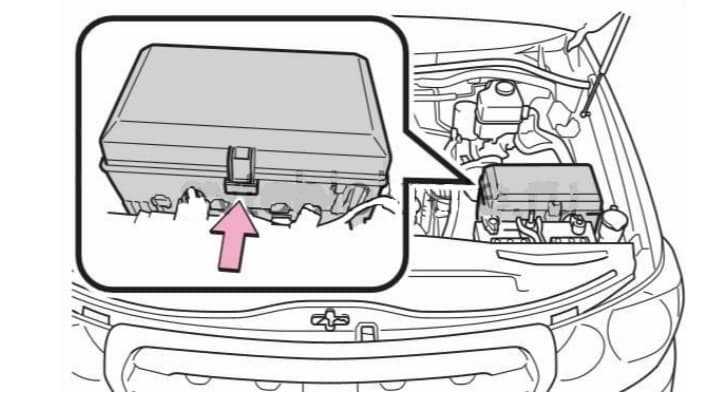

1. Моторный отсек:

2. Панель инструментов со стороны водителя:

3. Панель инструментов со стороны пассажира:

После замены плавкого предохранителя:

• Если фонари не включаются даже после замены плавкого предохранителя, может потребоваться замена лампы.
• Если замененный плавкий предохранитель перегорает снова, необходимо произвести осмотр автомобиля у дилера Toyota.

При наличии перегрузки в электрических цепях плавкие предохранители рассчитаны на то, чтобы перегореть раньше, чем будет поврежден соответствующий жгут проводов.

Примечание

: Для предотвращения выхода системы из строя и возникновения в автомобиле пожара необходимо соблюдать приведенные ниже меры предосторожности. Их несоблюдение может привести к повреждению, а, возможно, к пожару или травмам

• Никогда не использовать вместо перегоревшего предохранителя предохранитель с более высоким, чем указано, значением номинальной нагрузки по току или другие предметы.
• Всегда использовать оригинальный плавкий предохранитель Toyota или эквивалент. Никогда не заменять предохранитель кусочком проволоки, даже на короткое время. Это может привести к серьезному повреждению и даже к пожару.
• Не изменять конструкцию плавкого предохранителя или коробки плавких предохранителей.

Задний расположение реле ленд крузер 200

В задней части автомобиля Toyota Land Cruiser 200 располагаются различные реле, которые отвечают за работу различных систем и узлов автомобиля. Реле — это устройства, которые позволяют переключать высокую мощность с одного контакта на другой. Они позволяют активировать или деактивировать различные устройства и повышают безопасность автомобиля.

К одному из важнейших реле, расположенных в задней части автомобиля, относится реле задних фонарей. Это реле отвечает за работу задних фонарей и стоп-сигналов автомобиля. Оно активируется при нажатии на педаль тормоза, что позволяет другим участникам движения заметить, что автомобиль тормозит.

Также в задней части автомобиля располагается реле заднего стеклоочистителя. Оно активируется при включении стеклоочистителя заднего стекла и обеспечивает его работу. Стеклоочиститель заднего стекла необходим для обеспечения хорошей видимости при движении назад.

Еще одним важным реле, расположенным в задней части автомобиля, является реле заднего моста. Оно отвечает за активацию и деактивацию заднего моста автомобиля. Задний мост является одним из ключевых компонентов системы полного привода и его активация позволяет улучшить проходимость и управляемость автомобиля.

Реле заднего моста, реле задних фонарей и реле заднего стеклоочистителя обычно располагаются в специально отведенном отсеке в задней части автомобиля. Обычно они располагаются на соответствующей электрооборудованию панели.

Обратите внимание, что расположение реле может незначительно отличаться в разных моделях и версиях Toyota Land Cruiser 200. Поэтому рекомендуется обратиться к руководству по ремонту и обслуживанию автомобиля для получения точной информации о расположении реле в конкретной модели

Блок предохранителей Toyota Land Cruiser 200 в моторном отсеке

В левой части под капотом у крузака располагается основной блок предохранителей. Он представляет собой закрытый ящик, внутри которого — защищающие машину от скачков напряжения детали. Схема предохранителей этого блока на Ленд Крузер 200 наклеена на крышке так, чтобы водитель, открывая контейнер, мог видеть ее. Помимо этого, подробная инструкция с нумерацией и назначением каждого компонента находится в мануале к автомобилю. Все данные представлены в нем в следующем виде:

Номер	Сила тока	Название	Расшифровка
3	25	EFI MAIN	EFI, подогрев A/F, топливный насос
5	50	RR A/C	Контроллер отопителя
9	7,5	FR FOG	Передние противотуманные фары (для моделей старше 2014 года)
33	50	A/PUMP NO.2*1	Система накала двигателя (для авто на бензине)
37	30	ST	Стартер
40	7.5	DOME2	Подсветка зеркала, потолочный модуль
43	7.5	RSE	Система развлечений для пассажиров на задних сиденьях
48	20	F/PUMP*2	Бензонасос
57	10	INJ	Инжектор, зажигание

Этот блок включает 65 элементов, включая предохранитель, отвечающий за работу парктроника.

В моторном отсеке еще 11 предохранителей для Тойоты Ленд Крузер 200: контроллер тормозной системы, сигнализации, обогревателя для сидений, освещения прицепа и др. Помимо этого, этот комплект содержит несколько мест для установки других деталей.

Расположение реле ленд крузер 200

В автомобиле Toyota Land Cruiser 200 реле расположены в различных частях автомобиля. Они отвечают за работу различных систем и устройств, таких как освещение, стартер, вентилятор охлаждения и другие.

Ниже приведены основные места расположения реле в Toyota Land Cruiser 200:

1. Панель приборов. Некоторые реле, например, реле освещения или реле стеклоочистителя, могут быть расположены непосредственно под панелью приборов. Для доступа к ним может потребоваться снять верхнюю крышку панели приборов.

2. Под капотом. В основном, большинство реле находится в отсеке двигателя под капотом. Они могут быть расположены на бортовой стойке, на батарее или под защитным кожухом.

3. Боковая панель. Иногда реле могут быть расположены сбоку от водительского места, определенной области между дверью и сиденьем. Они могут быть защищены небольшой крышкой или панелью.

Важно отметить, что точное расположение реле в Toyota Land Cruiser 200 может немного отличаться в зависимости от года выпуска автомобиля и его модификации. При необходимости всегда рекомендуется обратиться к руководству по эксплуатации автомобиля или обратиться к специалисту, чтобы корректно найти и заменить реле

Ошибка 4lo в Toyota Land Cruiser 200: возможные причины

Периодически табло машин выдают ошибки, сигнализируя о различных неисправностях систем и оборудования. С этим сталкивается любой автовладелец. Если мигает 4lo на Land Cruiser 200 или 150 — что это значит? Ответ на этот вопрос поможет понять причину неполадки и устранить ее.

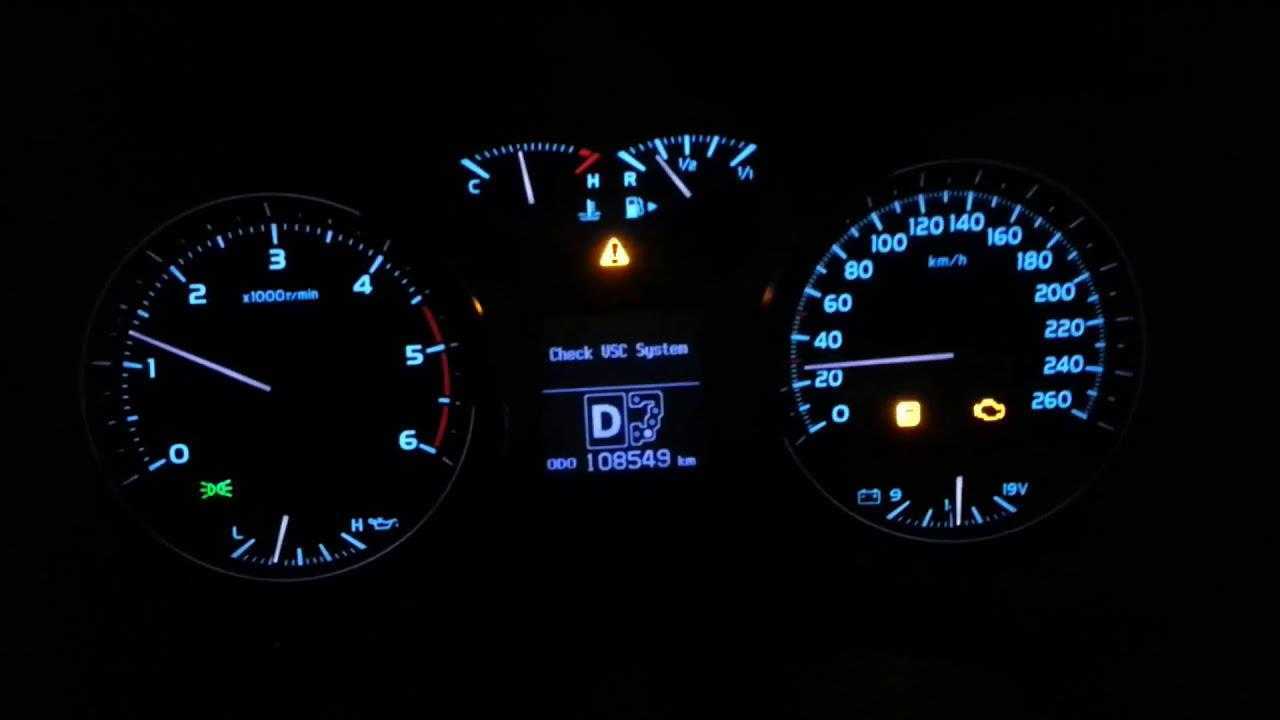

Эта ошибка загорается в паре с check usc system, check engine, значком антибукса или АБС.

Значок треугольника с восклицательным знаком внутри оповещает о возникших проблемах.

По отзывам владельцев Крузака, работающего на дизеле или бензине, причина такой неполадки — некачественное топливо. В этом случае на работу джипа влияет низкая температура наружного воздуха. Результатом становятся пониженные обороты двигателя, машина отказывается продолжать движение, при этом максимальная скорость разгона не превышает 30 км/ч.

Если 4lo мигает Land Cruiser 200, то возможными причинами могут быть:

• неисправность в работе трансмиссии или контроллера блокировки межосевого дифференциала;
• повреждение электрической проводки;
• неполадки в работе топливного фильтра;
• механический дефект узла системы;
• сбой датчика.

Что точно означает ошибка 4lo Land Cruiser 200, подскажет компьютерная диагностика.

Проверка и замена предохранителей на Ленд Крузере 200

Прежде чем начать разборку модулей или замену вставок, нужно выполнить мероприятия, обеспечивающие безопасность водителя:

1. Припарковать внедорожник на ровном участке дороги.
2. Поставить его на стояночный тормоз.
3. Отключить электроприборы.
4. Установить ключ зажигания в нулевое положение.
5. Отсоединить клеммы от аккумулятора.

Далее стоит проверить целостность плавкой вставки. Сделать это можно визуально, т.к. корпус предохранителя изготовлен из прозрачной пластмассы. Сквозь него видно испорченную спираль. Кроме того, на пластике остаются следы нагрева: оплавленность, почернение.

Порядок действий состоит из нескольких шагов:

1. Присоединить щупы тестера к клеммам.
2. Поставить переключатель в положение измерения сопротивления.
3. Коснуться открытых контактов вставки.

Если на экране появилась цифра 1, то перемычку нужно поменять.

Второй вариант – измерение напряжения. В этом случае переключатель устанавливают в сектор DCV. Если на табло высвечивается показание, близкое к +12 В, то вставка цела.

Далее нужно выяснить причину перегорания предохранителя. Чаще всего он выходит из строя из-за короткого замыкания или повышения нагрузки.

После устранения причин аварии можно приступать к замене плавкой вставки:

1. Вскрыть нужный установочный бокс.
2. Найти по схеме гнездо с перегоревшей перемычкой.
3. Диэлектрическими щипцами вытащить ее.
4. Подобрать и установить новую вставку подходящего номинала.
5. Запустить двигатель.
6. Проверить отказавшее оборудование.
7. Собрать блок предохранителей, если неисправность удалось устранить.

Запрещено использовать вместо калиброванного предохранителя заменители в виде проволоки, гвоздей, монет и прочих металлических предметов.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

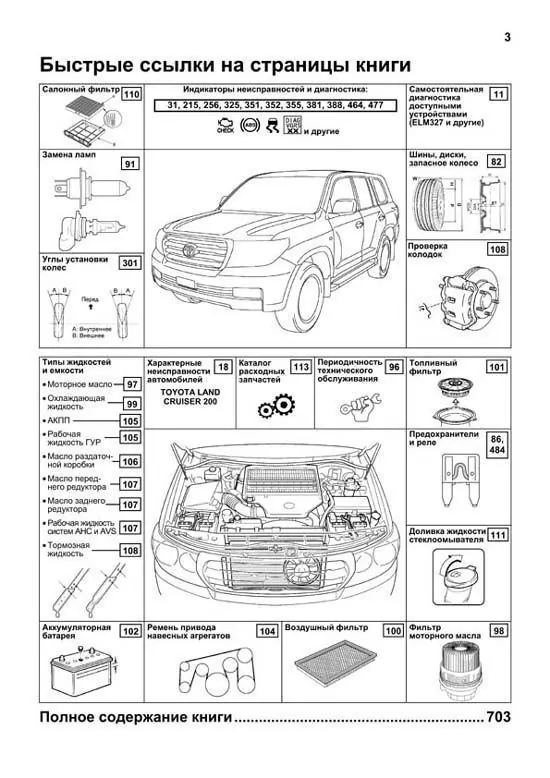

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Блок в салоне со стороны водителя

Второй комплект — предохранители на Ленд Крузер 200, которые находятся в салоне авто в левой нижней части под рулем. Отличительная черта этого блока — отсутствие реле. Информация о каждом компоненте, его предназначении и точном месте на панеле находится на схеме, размещенной на крышке блока. Также подробные данные представлены в мануале. Примеры некоторых деталей и их расшифровка:

Номер	Сила тока	Обозначение	Функция
10	20	WSH	Омыватель ветрового стекла
12	20	4WD	Система полного привода
13	5	LH-IG	Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач
16, 18, 19, 20	20	RR DOOR RH/LH/LH/RH	Электрические стеклоподъемники задней правой и левой, передней левой и правой дверей.

Общее число компонентов — 31. В нем также есть несколько мест для установки дополнительных деталей. Предохранитель прикуривателя Ленд Крузер 200 расположен именно здесь.

Блок в салоне со стороны водителя

Второй комплект — предохранители на Ленд Крузер 200, которые находятся в салоне авто в левой нижней части под рулем. Отличительная черта этого блока — отсутствие реле. Информация о каждом компоненте, его предназначении и точном месте на панеле находится на схеме, размещенной на крышке блока. Также подробные данные представлены в мануале. Примеры некоторых деталей и их расшифровка:

Номер	Сила тока	Обозначение	Функция
10	20	WSH	Омыватель ветрового стекла
12	20	4WD	Система полного привода
13	5	LH-IG	Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач
16, 18, 19, 20	20	RR DOOR RH/LH/LH/RH	Электрические стеклоподъемники задней правой и левой, передней левой и правой дверей.

Общее число компонентов — 31. В нем также есть несколько мест для установки дополнительных деталей. Предохранитель прикуривателя Ленд Крузер 200 расположен именно здесь.

Предохранители и реле под капотом Тойота Прадо 120

В моторном отсеке есть несколько монтажных блоков. Детальное их размещение смотрите ниже на схеме.

Описание

1. Блок реле №1
2. Блок предохранителей
3. Блок реле №2
4. Реле очистителей фар
5. Блок управления контролем устойчивости (без VSC)
6. Блок реле №3 (LHD)
7. Блок реле №3 (RHD)

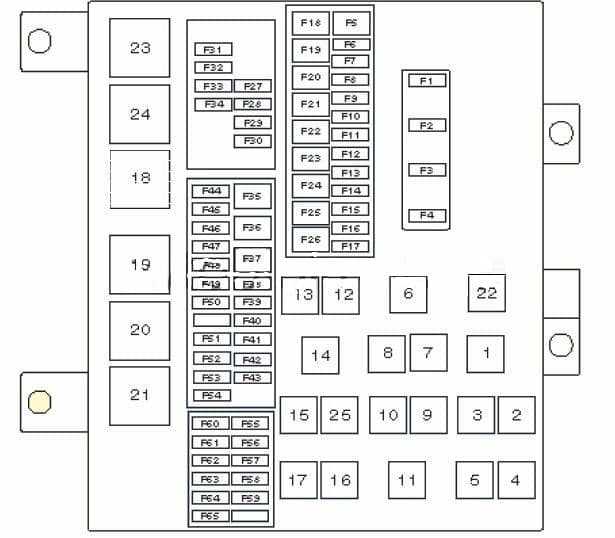

Схема блока предохранителей и реле под капотом Тойота Прадо 120

Описание

№	Имя	А	Назначение
1	SPARE	10	Запасной предохранитель
2	SPARE	15	Запасной предохранитель
3	CDS FAN	20	Вентилятор системы охлаждения
4	RR A/C	30	Задний кондиционер
5	MIR HEATER	10	Обогрев зеркал
6	STOP	10	Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой
7	—	—	—
8	FR FOG	15	Передний противотуманный свет
9	VISCUS	7.5	Вязкостной подогреватель
10	OBD	7.5	Диагностический разъем
11	HEAD (LO RH)	10	Ближний правый свет
12	HEAD (LO LH)	10	Ближний левый свет
13	HEAD (HI RH)	10	Дальний правый свет
14	HEAD (HI LH)	10	Дальний левый свет
15	EFI NO.2	10	Кислородный датчик, датчик массового расхода воздуха
16	HEATER NO.2	7.5	Кондиционер
17	DEFOG	30	Обогрев заднего стекла
18	AIRSUS NO.2	10	Задняя подвеска с регулируемой высотой
19	FUEL HEATER	20	Подогрев топлива
20	SEAT HEATER	20	Подогрев сидений
21	DOME	10	Освещение салона, персональное освещение, система беспроводного дистанционного усправления, подсветка замка зажигания, освещение в дверях
22	RADIO NO.1	20	Аудио система
23	ECU−B	10	ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники
24	ECU−B NO.2	10	Блок управления электрооборудованием кузова
25	—	—	Short pin
26	ALT−S	7.5	Система зарядки
27	—	—	—
28	HORN	10	Звуковой сигнал
29	A/F HEATER	15	Датчик соотношения воздух топливо
F/PMP	15	1KD−FTV: Топливный насос
30	TRN−HAZ	15	Указатели поворота, аварийная сигнализация
31	ETCS	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
32	EFl	20	Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
25	1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	D FR P/W	20	Стеклоподъемник водителя
34	DR/LCK	25	Центральный замок
35	—	—	—
36	RADIO NO.2	30	Аудио система
37	ALT	120	без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «AIRSUS”, «RR A/C” и «STOP”
140	с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «PTC-1», «PTC-2», «PTC-3», «AIRSUS”, «RR A/C” и «STOP”
38	HEATER	50	Кондиционер
39	AIRSUS	50	Задняя подвеска с регулируемой высотой
40	AM1	50	Предохранители: «ACC”, «CIG”, «IG1”, «IG1 NO.2”, «ECU−IG”, «FR WIP−WSH”, «RR WIP”, «RR WSH”, «DIFF”, «TEMS” и «STA”
41	PTC-1	40	Вспомогательный отопитель (PTC)
42	J/B	50	Предохранители: «PWR OUTLET”, «P FR P/W”, «P RR P/W”, «D RR P/W”, «D P/SEAT”, «P P/SEAT”, «POWER”, «TAIL” и «PANEL”
43	PTC-2	40	Вспомогательный отопитель (PTC)
44	PTC-3	40	Вспомогательный отопитель (PTC)
45	ABS MTR	40	ABS, VSC, A-TRC
46	AM2	30	Система запуска, предохранители: «IGN”, «GAUGE” и «SRS”
47	ABS SOL	30	без системы курсовой устойчивости: ABS
50	ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система)
48	GLOW	80	Свечи накала
Реле
R1	Вентилятор системы охлаждения (CDS FAN)
R2	Вспомогательное реле (ACC CUT)
R3	Противотуманный свет
R4	Стартер (STA)
R5	Зажигание (IG)
R6	Отопитель
R7	Муфта компрессора кондиционера (MG CLT)
R8	—
R9	Обогрев заднего стекла (DEFOG)
R10	Насос антиблокировочной системы тормозов (ABS MTR)
R11	Активная антипробуксовочная система (TRC MTR)
R12	Антиблокировочная система тормозов (ABS SOL)
R13	Система помощи при спуске по склону (DAC)
R14	Топливный насос (C/OPN) или EDU
R15	—
R16	Блок управления двигателем (EFI)
R17	Датчик соотношения воздух топливо (A/F HEATER)
R18	Топливный насос
R19	Фары (HEAD)

Описание

№	Реле
R1	Стартер (STA)
R2	Свечи накала (GLOW)

Описание

№	Реле
R1	Пневматическая подвеска (AIR SUS)
R2	Диммер (при наличии дневных ходовых огней)

Схема блока реле №3

Описание

№	Реле
R1	Вспомогательный отопитель (PTC №1)
R2	Вспомогательный отопитель (PTC №2)
R3	Вспомогательный отопитель (PTC №3)

Блок в салоне со стороны водителя

Второй комплект — предохранители на Ленд Крузер 200, которые находятся в салоне авто в левой нижней части под рулем. Отличительная черта этого блока — отсутствие реле. Информация о каждом компоненте, его предназначении и точном месте на панеле находится на схеме, размещенной на крышке блока. Также подробные данные представлены в мануале. Примеры некоторых деталей и их расшифровка:

Номер	Сила тока	Обозначение	Функция
10	20	WSH	Омыватель ветрового стекла
12	20	4WD	Система полного привода
13	5	LH-IG	Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач
16, 18, 19, 20	20	RR DOOR RH/LH/LH/RH	Электрические стеклоподъемники задней правой и левой, передней левой и правой дверей.

Общее число компонентов — 31. В нем также есть несколько мест для установки дополнительных деталей. Предохранитель прикуривателя Ленд Крузер 200 расположен именно здесь.

Замена реле ленд крузер 200

Замена реле в автомобиле Toyota Land Cruiser 200 является довольно простой процедурой. Реле — это электромеханическое устройство, которое используется для управления различными системами и устройствами автомобиля. Они могут отвечать за работу фар, сигналов поворота, стеклоочистителей и других систем.

Если вы заметили, что какая-либо система в вашем Ленд Крузере 200 перестала работать, то возможно, проблема связана с реле. В этом случае, замена реле может решить вашу проблему.

Для замены реле вам потребуются следующие инструменты:

• Набор ключей
• Отвертка
• Набор пинцетов

Вот шаги по замене реле в Toyota Land Cruiser 200:

1. Определите местонахождение реле. Реле может находиться в разных местах в зависимости от модели и года выпуска автомобиля. Обычно они расположены в блоке предохранителей и реле под капотом автомобиля или в салоне, под приборной панелью.
2. Откройте крышку блока предохранителей и реле и найдите нужное реле. Обычно на крышке блока предохранителей и реле есть схема расположения и обозначение реле.
3. С помощью пинцетов аккуратно вытяните реле из разъема. Убедитесь, что перед этим вы отключили питание автомобиля. При необходимости, можете сделать это, отсоединив провод от минусового контакта аккумулятора.
4. Установите новое реле в разъем. Убедитесь, что оно тщательно входит в разъем и фиксируется.
5. Закройте крышку блока предохранителей и реле.
6. Подключите питание автомобиля, включите соответствующую систему и проверьте ее работоспособность. Если проблема сохраняется, возможно вам потребуется заменить несколько реле или обратиться к специалисту.

Важно помнить, что замена реле должна проводиться с осторожностью и аккуратностью. Если у вас нет опыта в проведении подобных работ, лучше обратиться к профессионалу или авторизованному сервисному центру

Вероятные причины появления ошибки 4lo

Символ «4lo» на приборной панели Тойота Ленд Крузер 200 загорается вместе с одним из следующих условных обозначений:

• check usc system;
• check engine;
• значком отключения антипробуксовочной системы;
• ABS.

Посередине табло при этом загорается также жёлтый треугольник с восклицательным знаком, который символизирует о наличии какой-либо ошибки в работе автомобиля.

Зачастую основной причиной возникновения ошибки 4lo является низкокачественное топливо. В первую очередь такая проблема проявляется при низких температурах окружающего воздуха. В результате машина выдает пониженную мощность, с трудом набирает скорость, а тяги не хватает, чтобы ехать быстрее 30 км/ч.

Однако это одно из самых лёгких причин, вызывающих ситуацию, когда 4lo мигает у Land Cruiser 200. Достаточно будет залить качественное топливо, которое прочистит систему. Загорание лампочки может случиться ещё и по следующим причинам:

• неисправность в трансмиссии;
• сбой в режиме работы контроллера блокировки межосевого дифференциала;
• нарушение целостности электропроводки;
• неисправность топливного фильтра;
• механическое повреждение узлов;
• сбой в работе датчиков.

Это далеко не полный перечень возникновения на приборной панели рассматриваемого условного обозначения. Определить точную причину неполадки, сидя в машине, очень трудно. Визуально такая ошибка в глаза тоже не бросается. Поэтому понять, что случилось, можно только во время компьютерной диагностики с использованием подходящего программного обеспечения.

Основной блок

В основном блоке находится большая часть предохранителей и реле. Они отвечают за работоспособность множества систем. Схема расположения приведена на изображении ниже. Также после схемы расписана таблица, где представлена расшифровка основных элементов агрегата.

Обозначение	Назначение
2	Отвечает за работу обогревателя РТС.
5	Регулирует работу обогрева заднего стекла.
6	Отвечает за включение и выключение задних противотуманных фар.
12	Обеспечивает своевременную и бесперебойную подачу звукового сигнала.
20	Регулирует работу вентилятора конденсатора.
23,24	Обеспечивает включение и выключение фар дальнего света.
26	Отвечает за работоспособность стеклоочистителя.
34	Регулирует работу топливного насоса.

Также в блоке имеются предохранители и реле, которые обеспечивают работоспособность буксировки транспортного средства, отвечают за подсветку внутри автомобиля, включают и выключают его габаритные огни.

Более подробная схема находится под крышкой основного блока. Также вместе автомобиль от производителя комплектуется соответствующей документацией, с помощью которой можно найти необходимый элемент и узнать, за что он отвечает.

Когда проявляется ошибка 4lo

Моргание лампы иногда начинается не сразу после включения автомобиля. Данное условное обозначение может не возникнуть и после запуска машины. Стоит в режиме “Drive” проехать несколько метров, и сигнал появляется. Причины могут быть различны. При такой диагностике наиболее распространённой из них является нарушение работы так называемой «лягушки» – педали тормоза. Это небольшого размера кнопка, стоящая над рычагом педали. Она забивается грязью и пылью, в результате чего появляется плохой контакт. Эту проблему, которая обозначается Р0504 «Brake Switch “A”/”B”», покажет компьютерная диагностика.

В иных случаях диагностический прибор покажет код ошибки, опираясь на который, удастся найти источник бед.

Варианты оснащения

Комплектация влияет на технические характеристики лексус 570 благодаря электронным помощникам, дополняющим базовый функционал. Так, базовая комплектация «Премиум» за немногим более пяти с половиной миллионов рублей включает:

• Подушки безопасности всех возможных типов. Установлены даже смягчители удара для коленей водителя;
• Электронный помощник, призванный поддерживать постоянную скорость на бездорожье с пятью фиксированными скоростями;
• Множество систем, помогающих водителю справится с управлением в трудных ситуациях;
• Четыре камеры, расположенные по периметру автомобиля – для лучшего обзора во время движения по бездорожью;
• Качественную акустическую систему с 19-ю динамиками;
• Все опции, обеспечивающие комфорт, привычные владельцу автомобиля представительского класса.
