Блок предохранителей и реле в моторном отсеке Рено Логан 2
Монтажный блок предохранителей и реле Рено Логан 2 в подкапотном пространстве расположен в левой части возле АКБ и прикрыт пластиковой крышкой.
Назначение предохранителей

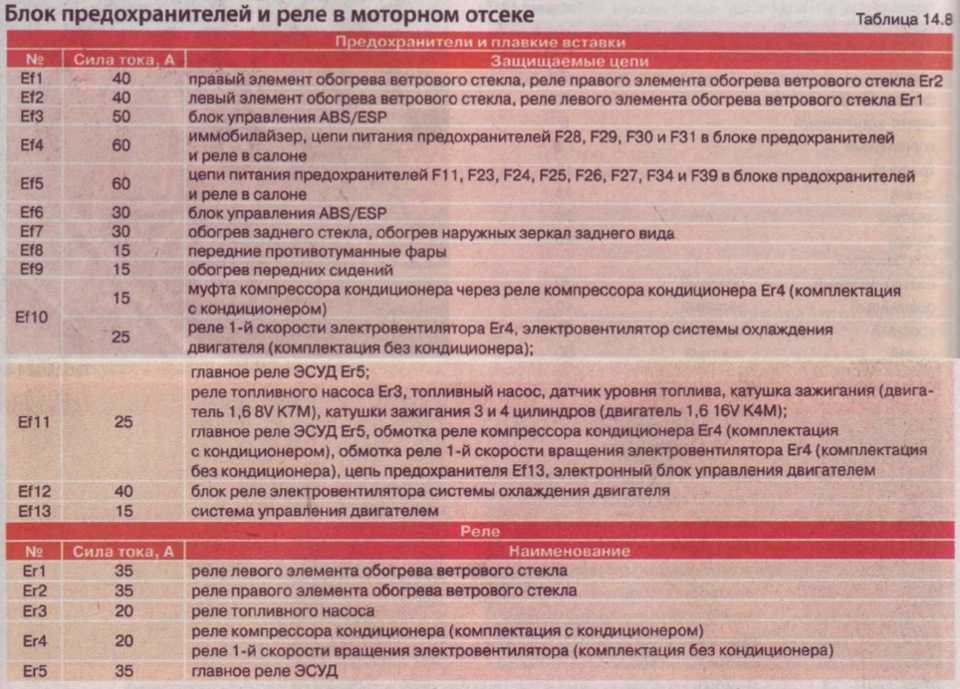

| № | Сила тока. | Защищаемые цепи |
| Ef1 | 40 | правый элемент обогрева ветрового стекле, реле правого элемента обогрева ветрового стекла Er2 |
| Ef2 | 40 | левый элемент обогрева ветрового стекла, реле левого элемента обогрева ветрового стекла ER1 |
| Ef3 | 50 | блок управления ABS/ESP |
| Ef4 | 60 | иммобилайзер, цепи питания предохранителей F28, F29. F30 и F31 в блока предохранителей и реле в салоне |
| Ef5 | 60 | цепи питания предохранителей F11, F23, F24, F25, F26. F27. F34 и F39 в блоке предохранителей и реле в салоне |
| Ef6 | 30 | блок управления ABS/ESP |
| Еf7 | 30 | обогрев заднего стекла, обогрев наружных зеркал заднего видь |
| Ef8 | 15 | передние противотуманные фары |
| Ef9 | 15 | обогрев передних сидений |
| Ef10 | 15 | муфта компрессора кондиционера через реле компрессора кондиционера Ег4 (комплектация с кондиционером) |
| 25 | реле 1 -й скорости электровентилятора Er4. электровентилятор системы охлаждения двигателя (комплектация без кондиционера); | |
| Ef11 | 25 | главное реле ЭСУД Er5;
реле топливного насоса Er3, топливный насос, датчик уровня топлива, катушка зажигания (двигатель 1,6 8V К7М), катушки зажигания 3 и 4 цилиндров (двигатель 1,6 16V К4М); главное реле ЭСУД Er5, обмотка реле компрессора кондиционера Er4 (комплектация с кондиционером), обмотка реле 1-й скорости вращения электровентилятора Ег4 (комплектация без кондиционере), цепь предохранителя Ef 13, электронный блок управления двигателем |
| Ef12 | 40 | блок реле электровентилятора системы охлаждения двигателя |
| Ef13 | 15 | система управления двигателем |
|
Реле |
||
| Er1 | 35 | реле левого элемента обогрева ветрового стекла |
| Er2 | 35 | репе правого элемента обогрева ветрового стекла |
| Er3 | 20 | реле топливного насоса |
| Er4 | 20 | реле компрессора кондиционера (комплектация с кондиционером)
реле 1-й скорости вращения электровентилятора (комплектация без кондиционера) |
| Er5 | 35 | главное реле ЭСУД |
Предохранители и реле под капотом
| № | Сила тока. | Защищаемые цепи |
| Ef1 | 40 | правый элемент обогрева ветрового стекла, реле правого элемента обогрева ветрового стекла Er2 |
| Ef2 | 40 | левый элемент обогрева ветрового стекла, реле левого элемента обогрева ветрового стекла ER1 |
| Ef3 | 50 | блок управления ABS/ESP |
| Ef4 | 60 | иммобилайзер, цепи питания предохранителей F28, F29. F30 и F31 в блока предохранителей и реле в салоне |
| Ef5 | 60 | цепи питания предохранителей F11, F23, F24, F25, F26. F27. F34 и F39 в блоке предохранителей и реле в салоне |
| Ef6 | 30 | блок управления ABS/ESP |
| Еf7 | 30 | обогрев заднего стекла, обогрев наружных зеркал заднего видь |
| Ef8 | 15 | передние противотуманные фары |
| Ef9 | 15 | обогрев передних сидений |
| Ef10 | 15 | муфта компрессора кондиционера через реле компрессора кондиционера Ег4 (комплектация с кондиционером) |
| 25 | реле 1 -й скорости электровентилятора Er4. электровентилятор системы охлаждения двигателя (комплектация без кондиционера); | |
| Ef11 | 25 | главное реле ЭСУД Er5;реле топливного насоса Er3, топливный насос, датчик уровня топлива, катушка зажигания (двигатель 1,6 8V К7М), катушки зажигания 3 и 4 цилиндров (двигатель 1,6 16V К4М); главное реле ЭСУД Er5, обмотка реле компрессора кондиционера Er4 (комплектация с кондиционером), обмотка реле 1-й скорости вращения электровентилятора Ег4 (комплектация без кондиционере), цепь предохранителя Ef 13, электронный блок управления двигателем |
| Ef12 | 40 | блок реле электровентилятора системы охлаждения двигателя |
| Ef13 | 15 | система управления двигателем |
| Реле | ||
| Er1 | 35 | реле левого элемента обогрева ветрового стекла |
| Er2 | 35 | репе правого элемента обогрева ветрового стекла |
| Er3 | 20 | реле топливного насоса |
| Er4 | 20 | реле компрессора кондиционера (комплектация с кондиционером) реле 1-й скорости вращения электровентилятора (комплектация без кондиционера) |
| Er5 | 35 | главное реле ЭСУД |
Схема предохранителей на Renault Logan 2
На табличке, которая находится на обороте крышек монтажных модулей, указана схема с обозначениями и подключением предохранителей.
Предохранители и реле под капотом авто
В моторном отсеке располагаются плавкие вставки для защиты следующего оборудования:
- бензонасоса;
- АБС;
- ЕСП;
- электрического вентилятора охлаждения двигателя;
- иммобилайзера;
- муфты компрессора кондиционера;
- элементов обогрева лобового стекла;
- катушки зажигания;
- передних противотуманных фар;
- датчика уровня топлива;
- антиобледенителя зеркал заднего вида;
- обогрева сидений водителя и переднего пассажира;
- системы управления двигателем и пр.
Кроме того, в некоторых модификациях панелей предохранителей имеются и другие потребители, подключенные к ним:
- диодов электровентилятора компрессора климатической установки и вентилятора радиатора;
- указателей поворота;
- подрулевого переключателя наружного освещения и т.п.
Помимо предохранителей, на плате располагаются реле, обеспечивающие правильное включение таких приборов:
- топливного насоса;
- изменения скорости вращения вентилятора;
- левого и правого обогрева ветрового стекла и пр.
Предохранители в салоне
На салонной плате с перемычками установлена защита для нескольких типов электроприборов:
- омывателя стекла;
- задних габаритов;
- подсветки госномера;
- ламп в фарах дальнего и ближнего света;
- стоп-сигнала;
- розетки прикуривателя;
- задних и передних габаритов;
- подачи напряжения на центральный замок;
- светильника в салоне;
- парктроника;
- дневных ходовых огней (ДХО);
- фар заднего хода;
- подушки безопасности;
- электровентилятора печки;
- передних стеклоподъемников;
- помпы гидроусилителя руля;
- щитка приборов;
- магнитолы;
- аварийной сигнализации;
- охранной системы;
- ограничителя скорости;
- блока управления трансмиссией и т.д.
Блок в салоне.
Реле и предохранители рено логан 2: схемы блоков — новый logan
| Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи. |
Предохранители можно извлечь ипроверить визуально. Если вам не удается извлечь предохранитель руками, выможете использовать специальный пинцет. Перегоревший предохранитель легко идентифицировать по поврежденному элементу .Вы также можете проверить предохранитель на наличие электропроводностипри помощи омметра или тестера дляпроверки электрической цепи на обрыв— если электропроводности нет, предохранитель перегорел. На каждом предохранителе указан номинал. Учтите, чтопредохранитель можно заменять только предохранителем такого же номинала. Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегдазаменяйте его при первой же возможности, чтобы в блоке всегда были запасныепредохранители различных номиналов.
Предупреждение!Ни в коем случае не устанавливайте предохранитель большегономинала и не соединяйте выводы проводов подручными средствами вместоиспользования предохранителя, так какэто может стать причиной поврежденияэлектрической цепи и возгорания.
Если предохранитель перегорел,обязательно проверьте электрическуюцепь на наличие следов короткого замыкания. Проверьте систему на наличие оголенных проводов или проводов систертой, расплавленной или прогоревшей изоляцией. Если вы замените предохранитель, прежде чем установитепричину его повреждения, новый предохранитель также перегорит.
Иногда предохранитель может перегорать или становиться причиной размыкания электрического контура безвидимых причин. Коррозия предохранителя и выводов блока предохранителей может стать причиной поврежденияконтактов предохранителя. В таком случае удалите следы коррозии при помощи щетки с металлическим ворсом илинаждачной бумаги, затем распылите навыводы предохранителя средство дляочистки электрических контактов.
Предохранители, их номера и назначения расположенные в салоне
Профилактические мероприятия
Если отсутствует желание непрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.
- Первым и наиболее распространенным методом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется применять устройства с силой в 15А. Вероятность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
- Второй мерой будет правильность подбора устройства. На упаковочных тарах самых разноплановых изделий обозначена потребляемая ими мощность. Отлично, если у них присутствует свой элемент. Для предотвращения перегорания внимательно читаем характеристики намеченного к покупке устройства. Это более простое действие по сравнению с «выкорчевыванием» предохранителя из посадочного гнезда.
- В-третьих, требуется правильно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, возникают выше обозначенные проблемы.
Для обеспечения корректного подсоединения расположение контактов должно быть горизонтальным, но не вертикальным (т. е. по бокам, но никак вверху и внизу). Такое действие позволит исключить оплавление клемм в машине Рено Логан. Если неисправность все же состоялась и предохранители пришли в негодность, то здесь единственным выходом будет замена. Процедура весьма проста. Для того, чтобы извлечь предохранители из посадочного гнезда достаточно будет поддеть плоско-профильной отверткой.
Типовые неисправности
Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.
Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.
Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.
Важно! Прежде чем лезть в патрон отверткой, обязательно сбрасываем одну клемму с аккумуляторной батареи. В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2
В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2
В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2
Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.
Но если выгорело окончательно, то придется колодку заменить.
Такая колодка, конечно, ремонту не подлежит
Нередко вместе с колодкой выгорает и разъем платы заднего фонаря Рено Логан (артикул 6001548137). В этом случае есть только один выход – покупка новой платы (фото есть выше), которая стоит в районе 1 500 рублей. Предохранитель.
Точнее, предохранители – их несколько и каждый отвечает за свою цепь. Расположены они в монтажном блоке, а сам блок можно найти в салоне слева от рулевой колонки.
За фару, расположенную сзади автомобиля, отвечают предохранители со следующими номерами:
- F03 – стоп-сигналы, указатель заднего хода;
- F04 – указатели поворотов;
- F18 – габаритные огни, левый борт;
- F19 – габаритные огни, правый борт;
- F20 – задняя противотуманная фара.
Найти их несложно – достаточно сориентироваться по картинке, приведенной ниже.
Размещение и нумерация предохранителей внутрисалонного монтажного блока Рено Логан 1
Выключатель стоп-сигнала. Эта проблема, конечно, касается только указателей торможения, которые автоматически включаются при нажатии на педаль тормоза. За их работу отвечает концевой выключатель, расположенный под рычагом педали тормоза.
Это, по сути, обычная кнопка с двумя контактами, и прозвонить ее не составит проблемы – достаточно уметь пользоваться мультиметром.
Выключатель сигнала заднего хода. Здесь принцип тот же, что и у стоп-сигналов, только концевик расположен не в салоне, а ввернут в коробку переключения передач. Включаем заднюю передачу, специальная тяга внутри КПП нажимает на концевик – лампочка заднего хода загорается.
Местоположение концевика указателя заднего хода в Рено Логан 1
Диагностируется проблема так же – отключаем от концевика колодку питания, прозваниваем мультиметром при отключенной и включенной задней передаче.
Проводка. В основном это нарушение изоляции и замыкание питающего провода на кузов. В этом случае сразу же сгорает предохранитель. Если замыкание «надежное», то новый сгорит тут же. Если «плавающее», то сгорит во время очередной поездки (из-за вибрации). Внимательно осматриваем жгут питания неисправного светового прибора от фонаря до монтажного блока, ищем перетертую изоляцию, устраняем.
Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года
Особенностью монтажного блока реле и предохранителей в салоне автомобиля является то, что в нем нет реле. В этом блоке установлены лишь одни предохранители. На предохранителях имеется маркировка и соответствующая цветовая окраска, которая указывает на номинал предохранителя. Предохранители удобно менять, используя пинцет, так как пальцами не всегда удобно извлекать предохранители из монтажного блока. (как показано на фото выше). Сам блок находится с левой стороны в торце панели приборов.
Открываем крышку и видим общий вид на монтажный блок предохранителей в салоне Рено Дастер
Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер

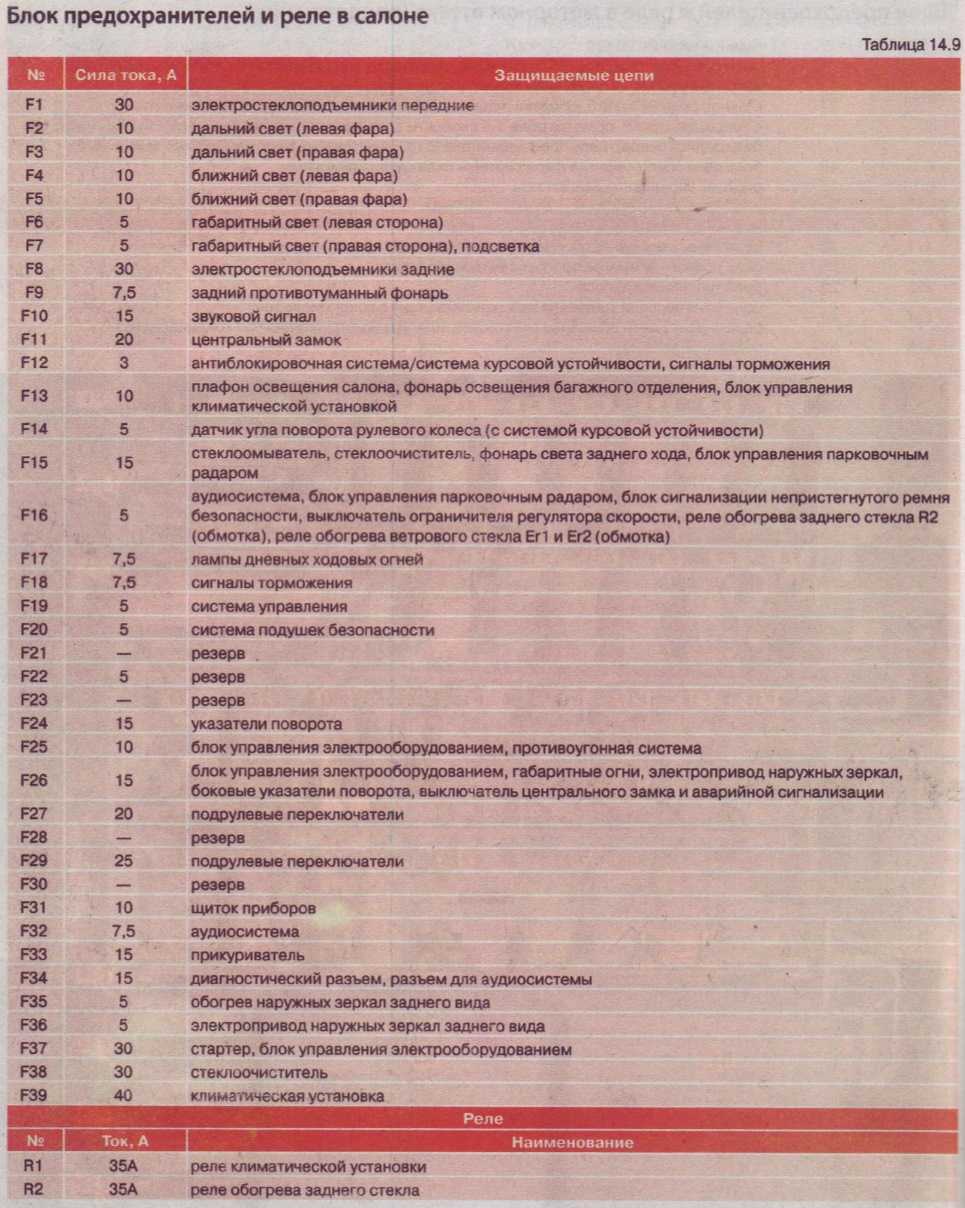

| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| Ef1 | 10A Противотуманные фары |
| Ef2 | 7.5A Блок управления электрооборудованием |
| Ef3 | 30A Обогреватель заднего стекла, обогреватели наружных зеркал |
| Ef4 | 25A Блок управления системой курсовой устойчивости |
| Ef5 | 60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41 |
| Ef6 | 60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47 |
| Ef7 | 50A Блок управления системой курсовой устойчивости |
| Ef8 | 80A Розетка в багажном отделении |
| Ef9 | 20A Резерв |
| Ef10 | 40A Обогрев ветрового стекла 1 |
| Ef11 | 40A Обогрев ветрового стекла 2 |
| Ef12 | 30A Стартер |
| Ef13 | 15A Резерв |
| Ef14 | 25A Электронная система управления двигателем |
| Ef15 | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A Электро вентилятор системы охлаждения |
| Ef17 | 40A Блок управления АКП |
| Ef18 | 80A Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | 15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз |
| Ef22 | Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос |
| Ef23 | Топливный насос |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Блок в салоне
Так же как и у 1 го поколения данный блок установлен в торце слева.
Схема
Назначение
| F1 | 30А электро стекло подъемники передние |
| F2 | 10А дальний свет левая фара |
| F3 | 10А дальний свет правая фара |
| F4 | 10А ближний свет левая фара |
| F5 | 10А дальний свет правая фара |
| F6 | 5А задние габариты, подсветка номера, подсветка |
| F7 | 5А передние габариты |
| F8 | 30А электро стекло подъемники задние |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климатическая установка |
| F14 | 5А датчик угла поворота руля |
| F15 | 15А стекло омыватель, парковочный радар, фонарь заднего хода |
| F16 | 5А аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5А ДХО |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управления |
| F20 | 5А подушки безопасности |
| F21 | 7,5А лампы заднего хода, блок управления АМТ |
| F22 | 5А электро насос гидроусилителя рулевого управления |
| F23 | резерв |
| F24 | 15А указатель поворота |
| F25 | 10А противоугонная система |
| F26 | 15А блок управления электрооборудованием |
| F27 | 20А подрулевые выключатели (вход на ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые выключатели (вход на дальний свет) |
| F30 | резерв |
| F31 | 10A щиток приборов |
| F32 | 7.5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический разъем |
| F35 | 5A обогрев наружных зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле заднего обогрева стекла |
По данной статье мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь!
Решение проблемы при неисправном клаксоне
Замена звукового сигнала будет трудоемка, но не отнимет много времени. Сам ремонт заключается в простом демонтаже подкрылка и самого клаксона. Особенность этой модели Рено заключается в том, что она может комплектоваться двумя клаксонами. Второй будет расположен в аналогичном месте, только с другой стороны. В таких моделях может быть так, что не работает только один гудок. В любом случае ремонт не потребует особых временных затрат.
Если тратиться на новый клаксон нет желания, то старый можно разобрать и проверить на работоспособность. Возможно, что проблема кроется в электрической цепи самого сигнала. Замена гудка также поможет восстановить звук на Рено.
Предохранители и реле Рено Логан 2 (с 2014 года)
Предохранители и реле в автомобиле выполняют важные функции. Таким образом, предохранители предотвращают перегорание электрической цепи при большом токе путем ее взрыва.
Реле же переключают большие токи в защитном корпусе на распределительный щит, что также значительно снижает вероятность возгорания. Сами реле управляются только переключателями и переключателями, контролирующими сравнительно небольшие токи. Предохранители и реле находятся на Рено Логан в двух местах, в моторном отсеке и в салоне.
Именно о расположении, назначении, номиналах (токах) реле и предохранителей мы расскажем в нашей статье.
Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке
Монтажный блок расположен слева, под крышкой. Чтобы снять крышку, отогните фиксаторы и поднимите ее вверх.
Вы увидите следующее изображение.
Кроме того, в соответствии с обозначениями на изображении и расположением мы предоставили информацию о предохранителях и реле по их функциональному назначению.
| Большая часть предохранителей установлена в блоке предохранителей в салоне (крышка блока в щитке приборов снята), расположенном с левой стороны щитка приборов под пластиковой крышкой. Цепи, защищенные предохранителями (показаны на рисунке), приведены в таблице |
| Таблица: Цепи, защищенные предохранителями |
| Кроме того, реле и предохранители расположены в монтажном блоке в моторном отсеке (крышка монтажного блока снята). В таблице. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует помнить, что на той или иной модели автомобиля часть цепей, указанных в таблице, может отсутствовать, а расположение блоков может отличаться. |
1 вариант размещения предохранителей в моторном отсеке
| 10.2б. Номер реле и предохранителей в монтажном блоке в моторном отсеке (левая сторона) |
| 10.2а. Номер реле и предохранителей в монтажном блоке в моторном отсеке (правая сторона) |
Предохранители и реле Реле Логан (с 2014 года) в салоне (панель приборов)
Также часть предохранителей и реле расположены в салоне на панели приборов. Они устанавливаются с конца влево. Сняв крышку, вы увидите следующее…
Ниже приведены названия, обозначения и расположение предохранителей в зависимости от их применения.
| F1 | тридцать | передние электрические стеклоподъемники |
| F2 | 10 | дальний свет левой фары |
| F3 | 10 | дальний свет правой фары |
| F4 | 10 | ближний свет левой фары |
| F5 | 10 | дальний свет правой фары |
| F6 | 5 | целик, подсветка номерного знака, освещение |
| F7 | 5 | передняя цель |
| F8 | 30 | электрические задние стеклоподъемники |
| F9 | 7,5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | 20 | центральный замок |
| F12 | 3 | АБС/ЭСП |
| F13 | 10 | внутреннее освещение, кондиционер |
| F14 | 5 | датчик угла поворота руля |
| F15 | 15 | омыватель ветрового стекла, помощь при парковке, фонарь заднего хода |
| F16 | 5 | аудиосистема, подогрев стекол, ограничитель скорости |
| F17 | 7,5 | ДХО |
| F18 | 7,5 | стоп-сигнал |
| F19 | 5 | система контроля |
| F20 | 5 | подушки безопасности |
| F21 | — | бронировать |
| F22 | 5 | бронировать |
| F23 | — | бронировать |
| F24 | 15 | указатель поворота |
| F25 | 10 | противоугонная система |
| F26 | 15 | электрический блок управления |
| F27 | 20 | подрулевые переключатели (вход для ближнего света) |
| F28 | — | бронировать |
| F29 | 25 | переключатели на рулевой колонке (вход дальнего света) |
| Ф30 | — | бронировать |
| F31 | 10 | приборная панель |
| F32 | 7,5 | аудиосистема |
| F33 | 15 | зажигалка |
| F34 | 15 | диагностический контакт |
| Ф35 | 5 | подогрев наружных зеркал |
| Ф36 | 5 | зеркальная операция |
| F37 | 30 | начинается |
| F38 | 30 | стеклоочиститель |
| F39 | 40 | кондиционирование воздуха |
| R1 | 35 | реле кондиционера |
| R2 | 35 | реле обогревателя заднего стекла |
Блок предохранителей в салоне Renault Logan 2
Блок предохранителей в салоне находится с левой стороны панели приборов. Для доступа к предохранителям откройте дверь, затем плоской отверткой подденьте нижний край крышки и снимите ее.
Расшифровка предохранителей и реле рено логан 2
Расшифровка предохранителей
| № | Сила тока, А | Защищаемые цепи |
| F1 | 30 | электростеклоподъемники передние |
| F2 | 10 | дальний едет (левая фара) |
| F3 | 10 | дальний едет (правая фара) |
| F4 | 10 | ближний свет (левая фара) |
| F5 | 10 | ближний свет (правая фара) |
| F6 | 5 | габаритный сеет (левая сторона) |
| F7 | 5 | габаритный едет (правая стороне), подсветка |
| F8 | 30 | электростеклоподъемники задние |
| F9 | 7.5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | 20 | центральный замок |
| F12 | 3 | антиблокировочная система/система курсовой устойчивости, сигналы торможения |
| F13 | 10 | плафон освещения салона, фонарь освещения багажного отделения, блок управления климатической установкой |
| F14 | 5 | датчик угла поворота рулевого колеса (с системой курсовой устойчивости) |
| F15 | 15 | стеклоомыватель, стеклоочиститель фонарь света заднего хода, блок управления парковочным радаром |
| F16 | 5 | аудиосистема, блок управления парковочным радаром, блок сигнализации не пристёгнутого ремня безопасности, выключатель ограничителя регулятора скорости, реле обогрева заднего стекла R2 (обмотка), реле обогрева ветрового стекла Er1 и Ег2 (обмотка) |
| F17 | 7.5 | лампы дневных ходовых огней |
| F18 | 7.5 | сигналы торможения |
| F19 | 5 | система управления |
| F20 | 5 | система подушек безопасности |
| F21 | — | резерв |
| F22 | 5 | резерв |
| F23 | — | резерв |
| F24 | 15 | указатели поворота |
| F25 | 10 | блок управления электрооборудованием, противоугонная система |
| F26 | 15 | блок управления электрооборудованием, габаритные огни, электропривод наружных зеркал, боковые указатели поворота, выключатель центрального замка и аварийной сигнализации |
| F27 | 20 | под рулевые переключатели |
| F28 | — | резерв |
| F29 | 25 | под рулевые переключатели |
| F30 | — | резерв |
| F31 | 10 | щиток приборов |
| F32 | 7.5 | аудиосистема |
| F33 | 15 | предохранитель прикуривателя renault logan 2 |
| F34 | 15 | диагностический разъем, разъем для аудиосистемы |
| F35 | 5 | обогрев наружных зеркал заднего вида |
| F36 | 5 | электропривод наружных зеркал заднего вида |
| F37 | 30 | стартер, блок управления электрооборудованием |
| F38 | 30 | стеклоочиститель |
| F39 | 40 | климатическая установка |
|
Реле |
||
| Ток, А | Наименование | |
| R1 | 35А | реле климатической установки |
| R2 | 35А | реле обогрева заднего стекла |
Рено сандеро 1
Блок в салоне
Он находится в торце панели приборов.
Схема
Расшифровка
| F01 (20A) | Очиститель ветрового стекла; обмотка реле обогрева заднего стекла |
| F02 (5A) | Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 (20A) | Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла |
| F04 (10A) | Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера |
| F09 (10A) | Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар |
| F10 (10A) | Лампы головного света правой блок-фары (ближний свет) |
| F11 (10A) | Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10A) | Лампы головного света правой блок-фары (дальний свет) |
| F13 (30A) и F14 (30A) | Цепи электро стеклоподъемников задних и передних дверей соответственно |
| F15 (10A) | ЭБУ АБС |
| F17 (15A) | Сигнал |
| F18 (10A) | Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока |
| F19 (7,5A) | Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика |
| F20 (7,5A) | Лампы и сигнализатора включения заднего противотуманного фонаря |
| F21 (5A) | Цепь элементов обогрева наружных зеркал заднего вида |
| F28 (15A) | Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения |
| F29 (15A) | Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем |
| F30 (20A) | Силовая цепь центрального замка |
| F31 (15A) | Цепь обмотки реле К8 противотуманных фар |
| F32 (30A) | Силовая цепь реле обогрева заднего стекла |
| F36 (30A) | Силовая цепь реле К1 вентилятора отопителя |
| F37 (5A) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (10A) | Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания |
| F39 (30A) | Цепь обмотки реле К1 вентилятора отопителя |
Блок под капотом
Схема
Обозначение предохранителей
| F01 (60A) | Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
| F02 (30A) | Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F03 (25A) | Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем |
| F04 (5A) | Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем |
| F05 (15A) | Не используется |
| F06 (60A) | Цепь электропитания блока предохранителей в салоне |
| F07 (40A) | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F08 (50A) и F09 (25A) | Цепи ЭБУ АБС |
Назначение реле
- К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
- К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
- КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
- К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
- К5 — реле топливного насоса и катушки зажигания.
- К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
- К7 — реле насоса омывателя фар.
- К8 — реле противотуманных фар. См. информацию про F31.
