Где найти предохранитель для габаритных огней на toyota prius?

Под капотом

Устройство защиты и коммутации

Разработчики из Рено не предусмотрели удобства автовладельцам для самостоятельной работы в этом узле. С одной стороны, конструкторы рассчитывают на надежную и долговременную службу электроники. С другой стороны, они настоятельно рекомендуют обращаться в сервисное обслуживание во избежание еще большей поломки. Теперь тем владельцем машин, у каких гарантийный срок истек, приходится усердно потеть.

Во-первых, так исключена возможность короткого замыкания. Во-вторых, в противном случае во время обратного подключения аккумулятора может сработать иммобилайзер, тогда двери заблокируются.

Алгоритм работы после поднятия капота

1. Снять аккумулятор;
2. Справа от него открыть коробку и оттуда извлечь короткий провод, идущий к минусовой клемме (чтобы не мешал дальше работать);
3. Открутить кронштейн, держащий аккумуляторную батарею;
4. В процессе разборки снимать штекерные соединения и ослаблять пучки проводов, это даст пространство для рук;
5. Ослабить крепления коммутационного блока и вытащить его с кожухом;
6. Снять кожух и в руках окажется коробка с предохранителями, а также различными реле и проводами к ним;
7. Отсоединить штекеры, теперь удобно осматривать.

Проводные соединения между собой отличаются, можно не запоминать их. Все собрать обратно будет легко.

Этот узел обеспечивает безопасность такому электрооборудованию:

• ближний и дальний свет фар;
• габаритные огни;
• заднее освещение;
• система впрыска топлива в двигатель;
• навигационная система;
• тяговое реле стартера;
• другое.

Защита цепей питания

Такое устройство находится под защитно-коммутационным блоком. Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Тут элементы касаются:

• вентилятора охлаждающей системы двигателей;
• контроллера предпускового подогрева;
• усилителя управления рулем;
• разных реле дополнительного подогрева и др.

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока – до 70 А

Схема предохранителей Приус Альфа 41

Привет, дорогие читатели! В этой статье я хотел бы поделиться с вами информацией о схеме предохранителей в автомобиле Приус Альфа 41

Как опытный автомеханик и специалист по автомобилям, я знаю, насколько важно быть осведомленным об этом элементе электрической системы автомобиля

Защита электрической системы

Предохранители играют важную роль в защите электрической системы автомобиля, предотвращая повреждение проводки и электронных компонентов при возникновении перегрузок или коротких замыканий. В Приусе Альфа 41 существует целая схема предохранителей, которая обеспечивает безопасность и надежность работы автомобиля.

Список предохранителей

Вот список предохранителей, которые присутствуют в автомобиле Приус Альфа 41:

• Предохранитель №1 — 10 A (для осветительной и сигнальной системы)
• Предохранитель №2 — 15 A (для системы зажигания)
• Предохранитель №3 — 20 A (для системы кондиционирования)
• Предохранитель №4 — 25 A (для системы ABS)
• Предохранитель №5 — 30 A (для системы вентиляции)

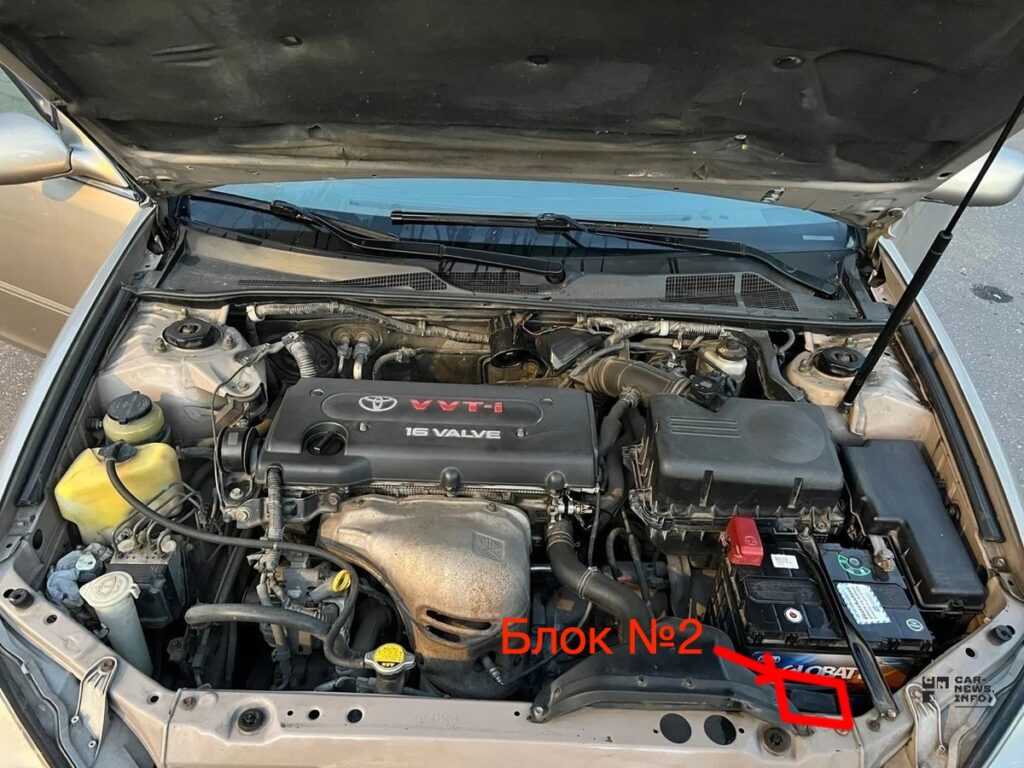

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

p, blockquote 32,0,0,0,0 —>

1. Блок предохранителей и реле
2. Блок управления фарой (2003-2005)
3. Блок управления фарой (2003-2005)
4. Блок реле

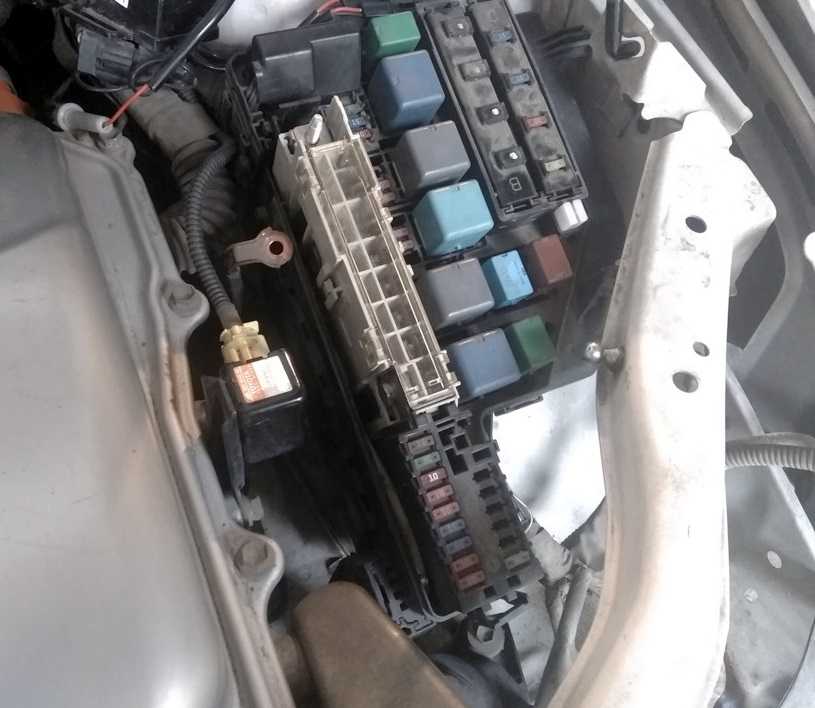

Блок предохранителей и реле

Расположен с левой стороны моторного отсека.

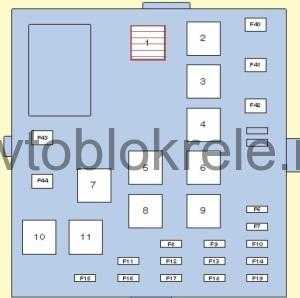

Пример схемы с крышки блока

p, blockquote 39,0,0,0,0 —>

1	30A Запасной предохранитель
2	15A Запасной предохранитель
3	7,A DRL — Дневные ходовые огни
4	10A H−LP LO RH -Галогеновые лампы: Ближний правый свет
15A H−LP LO RH — Газоразрядные лампы: Ближний правый свет
5	10A H-LP LO LH — Галогеновые лампы: Ближний левый свет
15A H-LP LO LH — Газоразрядные лампы: Ближний левый свет
6	10A H−LP HI RH — Дальний правый свет
7	10A H−LP HI LH — Дальний левый свет
8	15A EFI — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
9	15A AM2 — Зажигание, предохранитель: «IGN”
10	10A HORN — Звуковой сигнал
11	20A HEV — Гибридная система
12	7,5A P CON MAIN — Иммобилайзер, система управления стояночным тормозом
13	30A P CON MTR — 2003-2004: Система управления стояночным тормозом
25A ABS−1 — 2003-2009: ABS
14	10A ETCS — Система управления дроссельной заслонкой
15	10A BATT FAN — Вентилятор высоковольтной батареи
16	10A HAZ — Указатели поворота, аварийная сигнализация
17	15A DOME — Аудио система, освещение салона, комбинация приборов, указатели поворота, освещение багажного отсека, часы, система интеллектуального доступа с кнопкой запуска
18	15A ABS
19	10A ABS
20	10A ABS
21	15A FR FOG — Противотуманный свет
22	10A CHS W/P
23	30A AMP — Аудио система
24	30A PTC HTR2 — Вспомогательный отопитель (PTC)
25	30A PTC HTR1 — Вспомогательный отопитель (PTC)
26	30A CDS FAN — Вентилятор системы охлаждения
27	—
28	—
29	60A P/I — Предохранители: «AM2», «HEV», «EFI», «HORN»
30	40A HEAD MAIN — Реле фар
31	—
32	30A ABS-1 — Реле ABS MTR
33	30A ABS
34	—
35	100A DC/DC — Реле PWR, реле габаритного света, реле зажигания (IG1), предохранители: «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR OUTLET FR», «ECU-B», «OBD», «STOP», «DOOR», «FR DOOR», «DEF», «AM1»
36	—
37	—
38	50A PS HTR — Кондиционер
39	30A RDI — Блок управления двигателем, вентилятор системы охлаждения, гибридная система
40	40A HTR — Кондиционер (отопитель), гибридная система
41	50A ESP
42	—
Реле
R1	ABS (ABS No.2)
R2	ABS (ABS MTR 2)
R3	Фары (H-LP)
R4	Диммер
R5	Система управления стояночным тормозом (P CON MTR)
R6	Вентилятор системы охлаждения (FAN No.3)
R7	Вентилятор системы охлаждения (FAN No.2)
R8	ABS (ABS MTR)
R9	ABS (ABS No.1)

Блок реле

Обозначение

p, blockquote 42,0,0,0,0 —>

R1	PS HTR
R2	Противотуманный свет
R3	Вспомогательный отопитель (PTC HTR1)
R4	Вспомогательный отопитель (PTC HTR2)
R5	Дневные ходовые огни (DRL No.4)
R6	CHS W/P
R7	—

p, blockquote 43,0,0,0,0 —> p, blockquote 44,0,0,0,1 —>

Остались вопросы или есть что добавить — пишите в комментарии.

Рестайлинг

Модернизированная Toyota Prius 2021 года визуально отличалась оформлением передней части автомобиля. Изменения коснулись фар, которые получили L-образную форму, и бампера. Он приобрел более лаконичные черты. Расширился выбор окраса кузова. Стали доступны яркие металлики красного, синего цвета.

Toyota Prius XW50 после обновления 2018

Новый Приус не изменился внутренним техническим оснащением. Была значительно усилена система безопасности. Добавились следующие функции:

• автоматическое переключение дальнего света;
• контроль рядности;
• предотвращение столкновения с определением пешеходов;
• распознавание дорожных знаков;
• адаптивный круиз-контроль.

Toyota Prius XW50 после рестайлинга 2021

Интерьер Toyota Prius 50 кузов, 4 поколение

Футуристический интерьер четвёртого поколения Приуса разработан с целью создания максимального удобства.

Toyota Prius 50 кузов, 4 поколение салон

Салон

Огромный многофункциональный экран смещён в центр, ближе к ветровому стеклу, дисплей медиасистемы установлен на своём месте, но может отличаться размерами (6, 7 или 9 дюймов), в зависимости от комплектации модели.

Приборная панель

Проекция основной информации выводится на ветровое стекло, что позволяет водителю не отвлекаться от дороги во время движения.

Проекция спидометра на лобовое текло

Улучшение обзора произошло за счёт увеличившегося остекления и более низкой линии капота. Переключение скоростей осуществляется многопозиционным переключателем, работающим по принципу компьютерного джойстика.

Селектор (ручка включения передач)

Отдельного внимания требует максимально укомплектованная система безопасности. Уже в стандартной версии Тойота Приус в 50-ом кузове имеет 7 подушек безопасности.

Где предохранитель габаритных огней на Toyota Prius?

.Мы будем сейчас ищите предохранитель для габаритных огней в вашем Toyota Prius. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель для габаритных огней вашего Toyota Prius.

Замена внутреннего предохранителя габаритных огней вашего Тойота Приус

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Toyota Prius. Для этого вам нужно будет иди к блоку предохранителей твоей машины . Если вы не можете его найти, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное положение благодаря руководству по эксплуатации вашего Toyota Prius.

Следуйте инструкциям на крышке блока предохранителей, чтобы найти предохранитель габаритного света вашего Toyota Prius , следует отметить под названием «Парковочные огни» .

Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити накала.
Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последнему разделу этого руководства и проверьте источник питания ваших стояночных огней. В качестве последнего средства вы можете отнести свой автомобиль к механику, чтобы он поближе познакомился с причиной вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Замена реле предохранителя стояночного света вашего автомобиля Toyota Prius

Наконец, теперь мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти к моторному отсеку:

• Откройте блок предохранителей вашего Toyota Prius, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника на предмет положения реле стояночного света или руководства по эксплуатации, если вы не можете его найти.
• Поменяйте местами реле с другим реле, чтобы проверить габаритные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель ночных огней вашей машины , если вы пытаетесь найти другие предохранители, такие как предохранитель стартера на Toyota Prius, или предохранитель автомобильного радиоприемника, не думайте дважды, чтобы обратиться за советом к нашим веб-материалам, посвященным этим предохранителям.

Если вам нужно больше руководств по Toyota Prius, перейдите на наш Toyota Prius категория.

Схема предохранителей и реле Toyota Prius (2003-2009)

№
Имя
А

Назначение

1
SPARE
30
Запасной предохранитель

2
SPARE
15
Запасной предохранитель

3
DRL
7.5
Дневные ходовые огни

4
H−LP LO RH
10

Галогеновые лампы: Ближний правый свет

15

Газоразрядные лампы: Ближний правый свет

5
H-LP LO LH
10

Галогеновые лампы: Ближний левый свет

15

Газоразрядные лампы: Ближний левый свет

6
H−LP HI RH
10
Дальний правый свет

7
H−LP HI LH
10
Дальний левый свет

8
EFI
15
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

9
AM2
15
Зажигание, предохранитель: «IGN”

10
HORN
10
Звуковой сигнал

11
HEV
20
Гибридная система

12
P CON MAIN
7.5
Иммобилайзер, система управления стояночным тормозом

13
P CON MTR
30
2003-2004: Система управления стояночным тормозом

ABS−1
25

2003-2009: ABS

14
ETCS
10
Система управления дроссельной заслонкой

15
BATT FAN
10
Вентилятор высоковольтной батареи

16
HAZ
10
Указатели поворота, аварийная сигнализация

17
DOME
15
Аудио система, освещение салона, комбинация приборов, указатели поворота, освещение багажного отсека, часы, система интеллектуального доступа с кнопкой запуска

18
ABS MAIN3
15
ABS

19
ABS MAIN2
10
ABS

20
ABS MAIN1
10
ABS

21
FR FOG
15
Противотуманный свет

22
CHS W/P
10
CHS W/P

23
AMP
30
Аудио система

24
PTC HTR2
30
Вспомогательный отопитель (PTC)

25
PTC HTR1
30
Вспомогательный отопитель (PTC)

26
CDS FAN
30
Вентилятор системы охлаждения

27
—
—
 —

28
—
—
 —

29
P/I
60
Предохранители: «AM2», «HEV», «EFI», «HORN»

30
HEAD MAIN
40
Реле фар

31
—
—
 —

32
ABS-1
30
Реле ABS MTR

33
ABS-2
30
ABS

34
—
—
 —

35
DC/DC
100
Реле PWR, реле габаритного света, реле зажигания (IG1), предохранители: «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR OUTLET FR», «ECU-B», «OBD», «STOP», «DOOR», «FR DOOR», «DEF», «AM1»

36
—
—
 —

37
—
—
 —

38
PS HTR
50
Кондиционер

39
RDI
30
Блок управления двигателем, вентилятор системы охлаждения, гибридная система

40
HTR
40
Кондиционер (отопитель), гибридная система

41
ESP
50
ESP

42
—
—
 —

Реле

R1
ABS (ABS No.2)

R2
ABS (ABS MTR 2)

R3
Фары (H-LP)

R4
Диммер

R5
Система управления стояночным тормозом (P CON MTR)

R6
Вентилятор системы охлаждения (FAN No.3)

R7
Вентилятор системы охлаждения (FAN No.2)

R8
ABS (ABS MTR)

Предохранители и реле Toyota Prius 11

Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Основной блок.

Реле электродвигателя вентилятора кондиционера/отопителя

Реле электродвигателя вентилятора конденсатора кондиционера

Реле системы управления двигателем

Реле насоса охлаждения инвертера

Реле электромагнитной муфты компрессора кондиционера

Реле звукового сигнала

Реле топливного насоса

(30А) Система кондиционирования

(10А) Звуковые сигналы

(15А) Управление двигателем

(10А) Батарея гибридной установки, вентилятор охлаждения

(20А) Антиблокировочная система тормозов(ABS)

(20А) Система гибридного привода

(15А) Управление двигателем

(10А) Указатели поворота/аварийная сигнализация

(50А) Система кондиционирования

(30А) Электродвигатель вентилятора системы охлаждения

(З30А) Анти блокировочная сте м а тормозов (ABS)

Дополнительный блок предохранителей в моторном отсеке.

Реле обогревателя зеркал заднего вида

Реле насоса охлаждающей жидкости

Реле э/м клапана ABS

Реле усилителя рулевого управления

(10А) Антиблокировочная система тормозов(АБС)

(30А) Дополнительный отопитель

(15А) Обогреватели зеркал заднего вида на дверях

(30А) Дополнител ьный отопитель

(50А) Дополнительный отопитель

(50А) Электроусилитель рулевого управления

(40А) Антиблокировочная система тормозов(АБС)

Блок предохранителей и реле в салоне.

Назначение предохранителей и реле.

Реле основных цепей зажигания

Реле вспомогательных цепей зажигания

Реле электропривода стеклоподъемников

Реле обогревателя заднего стекла

(5А) PANEL — Многофункциональный дисплей, часы, магнитола, подсветка комбинации приборов

(10А) GAUGE — Комбинация приборов, фонари заднего хода, указатели поворотов, электропривод стеклоподъемников

(7,5А) TAIL — Передние и задние габариты, подсветка номерного знака

(5А) ECU-IG — Система «SMART», электропривод стеклоподъемников, многофункциональный дисплей, электроусилитель рулевого управления, противоугонная система

(15А) STOP — Стоп-сигналы

(10А) ACC — Магнитола, многофункциональный дисплей, часы

(25А) WIPER — Очиститель/омыватель лобового стекла

(15А) CIG — Прикуриватель

(30А) DOOR — Центральный замок

(10А) SRS ACC — Система SRS

(5А) Обогреватели зеркал заднего вида на дверях

(7,5А) OBD — Диагностический разъем (DLC)

(20А) PWR1 — Электропривод стеклоподъемников

Источник статьи: http://avtoblokrele.ru/toyota/predohraniteli-i-rele-toyota-prius-11.html

Полезные советы и общие рекомендации

Производитель заложил использование системы TRC в постоянном режиме, поэтому при отключении оборудования трансмиссия работает с перегрузками и может выйти из строя.

Для выезда из ледяной колеи или грязи необходимо несколько раз резко нажать педаль газа до упора (при активной TRC). В автомобиле предусмотрена временная блокировка дифференциала, повышающая проходимость (аналогичная система используется на ТС концерна VAG со стандартными силовыми установками).

Необходимо начать движение с небольшой частотой вращения двигателя. Электроника самостоятельно распределит крутящий момент между колесами и позволит выехать из низины.

Следует учитывать время года и своевременно переходить на зимние шины, поскольку на летних покрышках въехать на обледенелую или заснеженную горку не получится.

Застрял в болоте.

Блок предохранителей и реле №3 в салоне Toyota Camry XV30

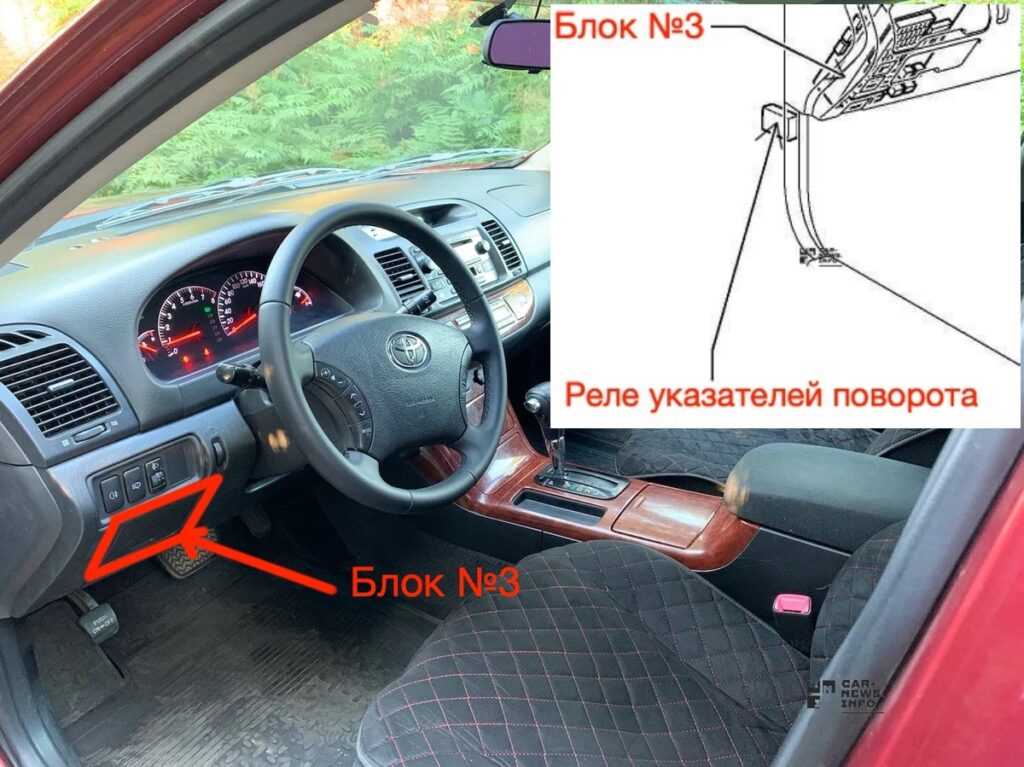

Блок №3 находится в передней части автомобиля слева от рулевой колонки в торпедо. Однако доступ к блоку закрывает декоративная пластиковая крышка. В свою очередь открыть ее очень просто, потянув на себя. Например расположение декоративной крышки можно увидеть на фото ниже. Кстати на этом фото есть схема на которой указано расположение реле указателей поворота, которое вынесено из блоков.

Предохранители и реле в блоке №3 в салоне Toyota Camry XV30

Особенностью блока №3 является то, что предохранители и реле расположены с двух сторон блока. В итоге на схеме ниже мы также обозначим эти стороны под номерами. Так например сторона 1 расположена в панели прибором по направлению к водителю, а сторона 2 в сторону моторного щита. Между прочим в этом блоке на стороне 1 расположен предохранитель розетки прикуривателя, по традиции на схеме обозначим его красным цветом.

Таблица с описанием назначения предохранителей и реле блока №3

Номер на схеме	Номинал предохранителя в А.	Обозначение на крышке блока	Наименование потребителя
1	10	ECU−B	Антиблокировочная тормозная система, кондиционер, часы, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, иммобилайзер, фары, освещение салона, зуммер ключа зажигания, автоматическое отключение указателей поворота, люк, блок управления электрооборудованием кузова, аудиосистема, навигация, стеклоподъемники, зуммер ремня безопасности, противоугонная система, центральный замок, блок управления центральным замком, система стабилизации автомобиля
2	7.5	DOME	Подсветка замка зажигания, освещение салона, персональное освещение, подсветка косметического зеркала, блок управления гаражными воротами, часы, дисплей наружной температуры, мульти-информационный дисплей
3	15	CIG	Прикуриватель
4	5	ECU−ACC	Часы, комбинация приборов, блок управления электрооборудованием кузова, блок управления зеркалами
5	10	RAD NO.2	Аудиосистема, навигация
6	15	POWER POINT	Розетка
7	20	RAD NO.1	Аудиосистема, навигация
8	10	GAUGE1	Комбинация приборов, часы, датчик наружной температуры, мульти-информационный дисплей, блокировка селектора коробки передач, зуммер (индикатор) ремня безопасности
9	10	ECU−IG	Антиблокировочная тормозная система, автоматическое управление освещением, фары, освещение салона, зуммер ключа зажигания, люк, блок управления электрооборудованием кузова, стеклоподъемники, противоугонная система, центральный замок,
10	25	WIPER	Стеклоочиститель
11	10	HTR	Кондиционер
12	10	MIR HTR	Подогрев зеркал
13	5	AM1	Система запуска
14	15	FOG	Передний противотуманный свет
15	15	SUN−SHADE	Задняя шторка
16	10	GAUGE2	Внутреннее зеркало с автоматическим затемнением, компас, люк, лампы заднего хода, индикатор автоматической коробки передач, круиз-контроль
17	10	PANEL	Освещение перчаточного ящика, часы, дисплей наружной температуры, мульти-информационный дисплей, подсветка комбинации приборов, индикатор овердрайва
18	10	TAIL	Габаритный свет, освещение номерного знака
19	20	PWR NO.4	Задний левый стеклоподъемник
20	20	PWR NO.2	Стеклоподъемник с водительской стороны, блокировка пассажирской двери
21	7.5	OBD	Диагностический разъем
22	20	SEAT HTR	Подогрев сидений
23	15	WASHER	Омыватель лобового стекла
24	10	FAN RLY	Вентилятор системы охлаждения
25	15	STOP	Лампы стоп-сигнала, дополнительный стоп-сигнал, антиблокировочная тормозная система, круиз-контроль
26	5	FUEL OPEN	Лючок бензобака
27	25	DOOR NO.2	Блок управления электрооборудованием кузова (центральный замок, беспроводная система дистанционного управления, автоматическая блокировка дверей)
28	25	AMP	Усилитель
29	20	PWR NO.3	Задний правый стеклоподъемник
30	30	PWR SEAT	Сиденья с электроприводом
31	30	PWR NO.1	Стеклоподъемник с водительской стороны, блокировка водительской двери, люк
32	40	DEF	Обогрев заднего стекла
Реле
R1	Противотуманный свет
R2	Габаритный свет
R3	Вспомогательное реле
R4	Обогрев заднего стекла
R5	Зажигание
R6	Стеклоподъемники

Как правильно заменять предохранители

Предохранитель прикуривателя Тойота Приус 20 или любой другой элемент электрической системы, нужно заменять по следующим правилам:

1. убедиться в неисправности узла;
2. извлечь щипцами подозрительный предохранитель;
3. если имеется механический разрыв, элемент подлежит обязательной замене;
4. приобрести новый элемент в магазине автозапчастей.

Проверить качество предохранителя можно таким путем:

1. Прикрепить по отдельному проводу к каждому из контактов предохранителя.
2. Прикрепить контакты к минусу и плюсу аккумуляторной батареи.
3. Если предохранитель качественный, его плавкая вставка перегорит.
4. Если металл только оплавится, то от подобных предохранителей лучше отказаться, они обладают невысоким качеством.

Замена поврежденного элемента довольно проста:

1. при помощи щипцов вынуть сгоревший предохранитель;
2. в посадочное место вставить новый элемент (предварительно найдя и устранив причину перегорания старого предохранителя).

Источник статьи: http://yatoyota.ru/modeli/prius/tojota-prius-raspolozhenie-blokov-rele-i-predohranitelej

Технические характеристики Приуса разных лет

Общие черты Toyota Prius:

• компоновка с передним расположением моторного отсека и поперечно расположенным двигателем;
• передняя подвеска независимого типа со стойками Макферсон и стабилизатором поперечной устойчивости;
• гидравлические 2-контурные тормоза с системой ABS (перечень ассистентов зависит от года выпуска);
• цельнометаллический несущий кузов, рассчитанный на водителя и 4 пассажиров;
• реечный рулевой механизм с электрическим усилителем переменной производительности;
• задняя подвеска с торсионной балкой и цилиндрическими пружинами;
• специальные покрышки и алюминиевые диски с аэродинамическими колпаками для снижения сопротивления движению.

Toyota Prius имеет компоновку с поперечно расположенным двигателем.

В конструкции автомобиля использована система рекуперации энергии торможения без вакуумного усилителя. Взамен использованы источник высокого давления и распределитель. При нажатии на педаль блок управления переводит электрический мотор в режим выработки электроэнергии, что снижает нагрузку на основные тормоза и обеспечивает лучшее замедление. Система клапанов и электроника предотвращают блокировку колес на скользком покрытии.

Первое поколение

Автомобиль Тойота Приус Гибрид с 4-дверным кузовом седан начал выпускаться в 1997 г. и предлагался в 2 модификациях NHW10 и NHW11, отличавшихся элементами силовой установки. Рычаг коробки не имел механической связи с устройством выбора режима движения, а был соединен с блоком управления. На автомобилях ставились бензиновые агрегаты 1NZ–FXE, развивавшие 58 или 72 л. с. (применялись до модернизации в 2000 г. и после). Мощность электрического привода составляла 41 или 45 л. с. соответственно. Последние экземпляры Prius первого поколения собрали в 2003 г.

Второе поколение

В 2003 г. стартовало производство новой генерации NHW20, впоследствии сборку освоил завод FAW на территории Китая. Под капотом машины помещен 77-сильный 4-цилиндровый мотор 1NZ–FXE, имевший объем 1496 см³. В состав силовой установки входил электродвигатель синхронного типа, развивавший мощность 68 л. с. и момент 400 Н*м.

Производство второго поколения Toyota Prius стартовало в 2003 году.

Производитель реализовал возможность старта на электрическом двигателе, что снижало шумность и устраняло выбросы выхлопных газов. Машина могла проехать до 2 км со скоростью не выше 50 км/ч при условии заряженной на 100% батареи.

Третье поколение

Автомобили поставлялись клиентам с 2009 по 2015 гг. и оснащались 5-дверным кузовом хетчбэк. Сборка велась на территории Японии, а впоследствии к производству подключили площадки в Индии, Китае и Таиланде. В состав силовой установки входил бензиновый 2ZR–FXE мощностью 99 л. с. при рабочем объеме цилиндров 1797 см³. Агрегат имел блок и головку из алюминиевого сплава, в схеме газораспределительного механизма стояли регуляторы фаз. Электропривод, рассчитанный на напряжение 650 В, развивал 82 л. с., для питания имелась никель-металлогидридная батарея.

Четвертое поколение

Выпуск автомобиля Тойота Приус, построенного на модульной платформе TNGA, начался в 2015 г. Машина может оснащаться никель-металлогидридной или литий-ионной батареей. На внутренний рынок Японии поставляется модификация с полным приводом, для прочих стран доступна трансмиссия с передними ведущими колесами. Под капотом находится 98-сильный бензиновый агрегат модели 2ZR–FXE, дополненный электромотором мощностью 53 кВт (на версии с полным приводом стоит дополнительный двигатель). Максимальная скорость на шоссе ограничена 180 км/ч.

Автомобили на модульной платформе TNGA производятся с 2015 года.

Модификация E–Four для внутреннего рынка оснащена дополнительным электродвигателем мощностью 5,3 кВт, сблокированным с редуктором привода задних колес. Предусмотрен дополнительный преобразователь питания. Компактные размеры узлов позволили сохранить неизменным объем багажного отделения. Распределение крутящего момента осуществляется электроникой, задний мотор используется кратковременно. Полный привод повышает устойчивость при движении по скользкой дороге.

Расположение предохранителей Тойота Приус 2004-2009 гг.

Предохранители прикуривателя (розетки) в Toyota Prius являются предохранители № 12 «АСС-Б», № 23 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» и № 29 «PWR ВЫХОД FR» в блоке предохранителей панели приборов.

Оглавление

Блок предохранителей в салоне

Блок предохранителей находится под панелью приборов со стороны водителя, под крышкой.

Схема блока предохранителей

Назначение предохранителей в салоне

№	Name	Amp	Схема
1	—	—	—
2	М/ХТР	15	Обогрев наружного зеркала заднего вида
3	WIP	30	Стеклоочиститель
4	РР НЗП	15	Задний стеклоочиститель
5	WSH	20	Шайба
6	ЭБУ-ИГ	7.5	Система Smart Key, электрические стеклоподъемники, сенсорный экран, электроусилитель руля, противоугонная система
7	ИЗМЕРЯТЬ	10	Прибор и счетчик, фонари заднего хода, аварийная сигнализация, электрические стеклоподъемники
8	OBD	7.5	Бортовая система диагностики
9	STOP	7.5	Стоп-сигналы
10	—	—	—
11	DOOR	25	Система дверных замков с электроприводом
12	АСС-Б	25	Предохранители «POWER OUTLET», «ACC»
13	ЭБУ-Б	15	Мультиинформационный дисплей, электрические стеклоподъемники, система кондиционирования
14	—	—	—
15	AM1	7.5	Гибридная система
16	TAIL	10	Задние фонари, подсветка номерных знаков, габаритные огни
17	ПАНЕЛЬ	7.5	Мультиинформационный дисплей, часы, аудиосистема, подсветка приборной панели
18	Кондиционер (HTR)	10	Система кондиционирования воздуха
19	ПЕРЕДНЯЯ ДВЕРЬ	20	Электрические стеклоподъемники
20	—	—	—
21	—	—	—
22	—	—	—
23	ВЫХОД ЭЛЕКТРОПИТАНИЯ	15	Розетка
24	ACC	7.5	Аудиосистема, мультиинформационный дисплей, часы
25	—	—	—
26	—	—	—
27	—	—	—
28	—	—	—
29	PWR ВЫХОД FR	15	Розетка
30	IGN	7.5	Гибридная система, гибридная система иммобилайзера, подушки безопасности SRS
31	—	—	—

№	Name	Amp	Схема
1	PWR	30	Электрические стеклоподъемники
2	DEF	40	Обогрев заднего стекла
3	—	—	—
Реле
R1			Зажигание (IG1)
R2			Обогреватель (HTR)
R3			мигалка

Блок плавких вставок

№	Name	Amp	Схема
1	ДС/ДС-С	5	Инвертор и преобразователь
2	MAIN	120	Гибридная система

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке

№	Name	Amp	Схема
1	ЗАПАСНОЙ	30	Запасной
2	ЗАПАСНОЙ	15	Запасной
3	DRL	7.5	Система дневных ходовых огней
4	H-LP LO RH	10	с галогенной фарой: Правая фара (ближний свет)
4	H-LP LO RH	15	с разряженной фарой: Правая фара (ближний свет)
5	H-LP LO LH	10	с галогенной фарой: Левая фара (ближний свет)
5	H-LP LO LH	15	с разряженной фарой: Левая фара (ближний свет)
6	H-LP HI RH	10	Правая фара (дальний свет)
7	H-LP HI LH	10	Левая фара (дальний свет)
8	EFI	15	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
9	AM2	15	Предохранитель «IGN», система зажигания
10	HORN	10	Horn
11	HEV	20	Гибридная система
12	P CON ГЛАВНЫЙ	7.5	Система контроля парковки, система иммобилайзера гибридного автомобиля
13	П КОН МТР	30	2003-2004: Система контроля парковки
13	АБС-1	25	2003-2009: Антиблокировочная система тормозов
14	ETCS	10	Электронная система управления дроссельной заслонкой
15	БАТТ ВЕНТИЛЯТОР	10	Вентилятор охлаждения аккумулятора
16	HAZ	10	Указатель поворота, аварийная сигнализация
17	DOME	15	Аудиосистема, внутреннее освещение, интеллектуальная система входа и запуска, приборная панель и счетчик, указатели поворота, освещение багажного отделения, часы
18	АБС ГЛАВНАЯ3	15	Антиблокировочная тормозная система
19	АБС ОСНОВНОЙ2	10	Антиблокировочная тормозная система
20	АБС ГЛАВНАЯ1	10	Антиблокировочная тормозная система
21	противотуманные фары	15	Противотуманные огни
22	ЧС Ж/П	10	ЧС Ж/П
23	AMP	30	Аудио система
24	ПТК ХТР2	30	PTC-нагреватель
25	ПТК HTR1	30	PTC-нагреватель
26	КДС ВЕНТИЛЯТОР	30	Электрический вентилятор охлаждения
27	—	—	—
28	—	—	—
29	P/I	60	Предохранители «AM2», «HEV», «EFI», «HORN»
30	ГЛАВНАЯ ГЛАВНАЯ	40	Реле фар
31	—	—	—
32	АБС-1	30	Реле АБС МТР
33	АБС-2	30	Антиблокировочная тормозная система
34	—	—	—
35	постоянный/постоянный ток	100	Реле PWR, реле T-LP, реле IG1, «АСС-Б», «ESP», «HTR», «RDI», «ПС ХТР», «PWR ВЫХОД FR», «ЭБУ-Б», «OBD», Предохранители «STOP», «DOOR», «ПЕРЕДНЯЯ ДВЕРЬ», «DEF», «AM1»
36	—	—	—
37	—	—	—
38	ПС ХТР	50	Кондиционер
39	RDI	30	Блок управления двигателем, вентилятор радиатора и вентилятор конденсатора, гибридная система TOYOTA
40	HTR	40	Кондиционер, гибридная система TOYOTA
41	ESP	50	ESP
42	—	—	—
Реле
R1			Антиблокировочная система тормозов (АБС №2)
R2			Антиблокировочная тормозная система (ABS MTR 2)
R3			Фара (H-LP)
R4			Диммер
R5			Система контроля парковки (П КОН МТР)
R6			Электрический вентилятор охлаждения (ВЕНТИЛЯТОР №3)
R7			Электрический вентилятор охлаждения (ВЕНТИЛЯТОР №2)
R8			Антиблокировочная тормозная система (ABS MTR)
R9			Антиблокировочная система тормозов (АБС №1)

№	Реле
R1	ПС ХТР
R2	Противотуманные фары
R3	Нагреватель PTC (ПТК HTR1)
R4	Нагреватель PTC (ПТК ХТР2)
R5	Система дневных ходовых огней (DRL №4)
R6	ЧС Ж/П
R7	—

Блок предохранителей и реле №2 в моторном отсеке Toyota Camry XV30

Между прочим второй небольшой блок №2 расположен также под капотом. Его найти достаточно просто, так как он находится перед аккумулятором непосредственно рядом с ним. Как оказывается под его крышкой скрываются несколько реле и предохранитель. Расположение и схема ниже.

Предохранители и реле в блоке №2 под капотом Toyota Camry XV30

Таблица с описанием назначения предохранителей и реле блока №2

Номер на схеме	Номинал предохранителя в А.	Обозначение на крышке блока	Наименование потребителя
1	7.5	ABS NO.4	Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
Реле
R1	Не используется
R2	Антиблокировочная тормозная система
R3	Антиблокировочная тормозная система
