Ford transit (2019-2022…) fuses and relays

Аналоги – ближайшие конкуренты

Была попытка организовать сборочное производство Ford Transit Custom в России, но в итоге в нашу страну стали просто поставляться эти машины турецкой сборки.

Дело было так: продажи автомобилей крупноузловой елабужской сборки стартовали весной 2014 года, а осенью того же года в России грянул очередной финансовый кризис: рубль в очередной раз рухнул, потащив за собой на дно автомобильный рынок. Многие модели с него исчезли, в том числе Transit Custom и Tourneo Custom. Вернулись в 2017 году, на фоне роста продаж «классического полноразмерного Форд Транзит» – но уже «чисто турецкие», без всякой российской сборки.

В России их ближайшими конкурентами называют французские среднеразмерные фургоны и Citroen Jumpy.

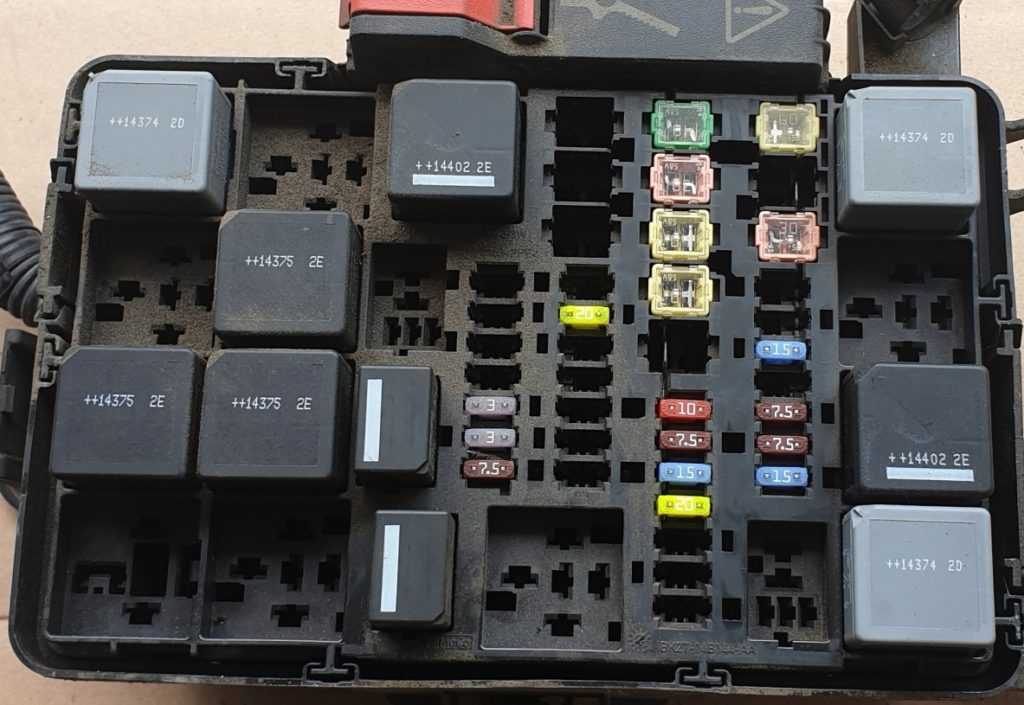

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1	10А Система снижения токсичности выхлопа
F2	15А Система снижения токсичности выхлопа
F3	15А Система снижения токсичности выхлопа
F4	10А Система снижения токсичности выхлопа
F5	30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6	3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7	7,5А Модуль управления силовым агрегатом
F8	20А Вентилятор охлаждения
F9	30А Левый стеклоочиститель ветрового стекла
F10	30А Правый стеклоочиститель ветрового стекла
F11	10А Муфта компрессора системы кондициониро­вания
F12	20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13	Резерв
F14	30А Система снижения токсичности выхлопа — зажигание
F15	Не используется
F16	Не используется
F17	Не используется
F18	40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19	30А Соленоид стартера
F20	60А Свечи накаливания
F21	60А Реле 3 зажигания
F22	Резерв
F22	Резерв
F23	Резерв
F24	7,5А Топливный насос высокого давления
F25	Резерв
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	40А Вентилятор 1 системы охлаждения
F31	40А Вентилятор 2 системы охлаждения
F32	60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33	20А Запуск-остановка вспомогательного водяного насоса
F34	Резерв
F35	15А Источник питания системы управления силовым агрегатом
F36	15А Датчик NOXI 2
F37	7,5А Клапан управления обьемом
F38	7,5А Датчик массового расхода воздуха
F39	15А Испаритель топлива дизельного насоса
Реле
R1	Зажигание
R2	Стартер
R3	Стеклоочиститель заднего окна
R4	Не используется
R5	вентилятор охлаждения
R6	Стеклоочиститель ветрового стекла — включение и выключение
R7	Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8	Не используется
R9	Не используется
R10	Муфта компрессора системы кондиционирования
R11	Свеча предпускового подогрева топлива системы испарителя
R12	Топливный насос высокого давления
R13	Насос привода на все колеса
R14	Система Econetic
R15	Вентиляторы системы охлаждения: высокоскоростной и низко­скоростной
R16	Система снижения токсичности выхлопа
R17	Модуль управления силовым агрегатом
R18	Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1	5А Выключение звука радиоприемника
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	15А Датчик оксидов азота
F7	15А Датчик твердых частиц
F8	20А Высокоскоростной вентилятор системы охлаждения
F9	Резерв
F10	Резерв
F11	Резерв
F12	Резерв
F13	Резерв
F14	Резерв
F15	Резерв
F16	Резерв
F17	Резерв
F18	40A Вентилятор 2 системы охлаждения
F19	40/60A вентилятор системы охлаждения
F20	40A Система снижения токсичности выхлопа
F21	40А Свеча предпускового подогрева 2
F22	40А Свеча предпускового подогрева 1
F23	10А Муфта компрессора системы кондиционирования
F24	Резерв
F25	15А Правые фары с газоразрядными лампами высокой интенсивности
F26	15А Левые фары с газоразрядными лампами высокой интенсивности
F27	Резерв
F28	5А Нагревательный элемент клапана принудительной вентиляции картера
F29	7,5/15А Насос охлаждающей жидкости
F30	40/60А Реле модуля управления силовым агрегатом
F31	20А Реле «работа-пуск» 2
F32	20A Дополнительный отопитель, работающий на топливе
F33	Резерв
F34	Резерв
F35	20А Модуль управления силовым агрегатом
F36	20А Силовой провод 5 автомобиля
F37	15А Бак с реагентом.  Клапан системы рециркуляции отработавших газов
F38	10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро – распределительной коробки двигателя
F39	Система управления свечей предпускового подогрева
Реле
R1	Высокоскоростной вентилятор системы охлаждения
R2	Не используется
R3	Стеклоочиститель заднего окна
R4	Модуль пневматической подвески
R5	Вентилятор охлаждения
R6	Не используется
R7	Левые фары с газоразрядными лампами высокой интенсивности
R8	Правые фары с газоразрядными лампами высокой интенсивности
R9	Стартер
R10	Муфта компрессора системы кондиционирования
R11	Не используется
R12	Не используется
R13	Катализатор системы снижения токсичности выхлопа
R14	Не используется
R15	Низкоскоростной вентилятор системы охлаждения
R16	Не используется
R17	Не используется
R18	Модуль управления силовым агрегатом

Распределительный блок предохранителей Ford Transit

Он находится в салоне автомобиля Форд Транзит. Согласно схеме, сюда входит несколько основных, а также дополнительных предохранителей (последних всего два).

Обозначение	Максимальная сила тока в Амперах	Цвет предохранителя	За что отвечает
63	5	Коричнево-желтый	Датчик дождя, а также задний парктроник. На многих комплектациях данный предохранитель отсутствует.
64	2	Серый	Датчик положения педали газа.
65	15	Синий	Выключение лампы стоп-сигнала
66	5	Желто-коричневый	Щиток приборов, подсветка панели, а также питание сигнализации. На грузовых моделях может отвечать за тахограф.
67	15	Синий	Подача омывающей жидкости.
68	10	Красный	Управление удерживающими системами.
69	20	Желтый	Отключение ламп внешнего освещения (ближнего света).
70	20	Желтый	Эхолокатор.
71	5	Коричнево-желтый.	Отключение внешнего освещения KL30.
72	10	Красный	Подача +12В на регулятор мощности аккумулятора, а также на разъем OBD.
73	15	Синий	Подача питания на аудиосистему, навигацию.
74	5	Коричнево-желтый.	Питание щитка приборов, таймера автономного отопителя, бесключевого доступа, датчика движения.
75,76	7,5	Коричневый	Питание +12В на правые и левые боковые огни.
77	5	Желто-коричневый	Подача +12В на замок зажигания. Также влияет на зарядку аккумулятора.
78	15	Синий	Центральный замок.
79	7,5	Коричневый	Лампа освещения заднего номерного знака. Питание боковых габаритных огней автомобиля.
80	15	Синий	Противотуманные фары передней стороны.
81	10	Красный	Задние ПТФ.
82	3	Фиолетовый	Питание на панель приборов и аудиоблок.

За что отвечают дополнительные предохранители

Второй имеет коричневый цвет. Находится под моторным отсеком в электрораспределительной коробке. Отвечает за контроль работы свечей накала. На бензиновых версиях не используется.

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборовВизуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

схема, расположение и способы замены

Электропредохранитель моментально прерывает подачу напряжения, если, к примеру, произойдет короткое замыкание, возникнет неисправность в оборудовании или повредится провод. Это необходимо для того, чтобы не произошло иное более серьезное повреждение, к примеру, воспламенение проводки в автомобиле. В Форде Фокус 1 поставлены электропредохранители имеющие плоские разъемы. В электропредохранителях такой конструкции во время перегрузки перегорает тонкий плавкий проводок.

Однако предохранитель может перегореть и в случае перегрузки электроцепи работой дополнительными электроприборами, к примеру, мощным аудиооборудованием, усилителями или фонарями высокой мощности.

Также есть риск перегорания предохранителя в случае подключения через прикуриватель пылесоса и холодильника. Этого можно избежать, если оснастить авто дополнительной электроцепью с электропредохранителями соответствующими напряжению дополнительного оборудования. Желательно такие работы доверять профессионалу, специализирующемуся на электрооборудовании автомобилей

Очень важно не только правильно подобрать провода, но и протянуть их не повредив обшивку и другие узлы

Расположение

В Форд Фокус 1 большая часть предохранителей находится в салоне, от руля слева, также там вы найдете и реле.

Еще один блок находится в моторном отсеке. Найти его несложно — он располагается слева по ходу движения транспортного средства рядом с куполом амортизирующей стойки.

Схема салонного блока Форд Фокус 1 (европеец)

Здесь же находятся реле

Схема подкапотного блока

Процесс снятия и замены

Когда определите перегоревший элемент, то ни в коем случае не ставьте вместо него какую-либо перемычку или же проволочку, делая так называемый «жучок». Заменять неисправный предохранитель можно только аналогичным, имеющим такой же номинал.

Необходимые инструменты

Сам по себе процесс замены несложен и для этого не понадобятся особые инструменты, достаточно будет лишь, чтобы были под рукой обычные:

• отвертка;
• пинцет он должен быть в одном из отсеков.

Этапы

1. Первым делом необходимо определить, который именно перегорел.
2. Делается это просто — смотрим в таблице, какой именно потребитель электроэнергии не работает.
3. Находим его.
4. Открываем крышку необходимого нам блока.
5. Далее смотрим по маркировке блока, где элемент расположен.
6. При помощи пинцета извлекаем его.
7. Ставим на место извлеченного новый.
8. Проверяем, заработало ли оборудование.

В случае, если после замены элемента потребитель так и не заработал, то проблема сложнее. Понадобится ремонт или даже полная замена того или иного оборудования.

Видео «Как правильно и быстро провести замену»

В этом видео опытный автомеханик покажет и подробно расскажет, как быстро происходит замена на автомобиле Форд Фокус.

Ремонт Ford Transit

В виду отличных эксплуатационных характеристик машины, владельцам Форд Транзит руководство по ремонту может понадобиться не часто. Тем не менее, не лишним будет подготовиться к возникновению неполадок заранее. Первое, что может понадобится при активной эксплуатации — замена колодок Форд Транзит. Она проводится при возникновении характерных признаков проблемы или в качестве профилактики через определенное количество километров пробега. В тяжелых дорожных условиях пригодится замена топливного фильтра. Процедура избавит владельца от возможных поломок в будущем, которые не заставят себя ждать при долгом игнорировании проблемы с этой деталью.

Обязательной к изучению является и замена генератора. Эта процедура поможет устранить неисправность электросистемы.

Возникли вопросы? Задайте их более опытным автовладельцам и дипломированным специалистам прямо на сайте. Их развернутый ответ прекрасно дополнит для Ford Transit руководство по ремонту.

История Ford Transit c 1953-го года и по настоящее время

Родителем современной модели Ford Transit считается модель FK1000, которая производилась на заводе в Кельне с 1953-го по 1965-й год. Фургон был предназначен лишь для внутреннего рынка и поэтому не получил названия серии, а лишь сменил свое название в 1961-м году на Ford Taunus Transit. Тем не менее, в Германии именно эта модель считается представителем первого поколения.

Первая полноценная версия автомобиля c индексом Mark-1 появилась лишь в 1965-м году. Именно она дошла до сегодняшнего дня пройдя через множество изменений, включая и 3 поколения платформ. Модель оснащалась бензиновыми двигателями с объемом 1,7 и 2,0 литра. Дизельная модификация отличалась эффективной мощностью равной 43 л.с.

Четвертое поколение (Mark 3 и рестайлинговая версия Mark 4) явило себя в 1986-м году. Его представители отличились “однокоробочной” конструкцией кузова, изменениями во внешности и салоне автомобиля, появлением новой комплектации и использованием более мощных версий двигателей.

Последним стало пятое поколение. Машины получили отличный внешний дизайн, мощные моторы, современные детали и продолжили выпускаться с 2000-года и по сегодняшний день. В 2006-м году автомобиль Ford Transit претерпел рестайлинг.

«Турнео Кастом» разработан на глобальной платформе «Форд» грузоподъемностью в тонну.

«Турнео Кастом» разработан на глобальной платформе «Форд» грузоподъемностью в тонну. «Турнео Кастом» разработан на глобальной платформе «Форд» грузоподъемностью в тонну.

В России будут продавать машины с дизельным двигателем (мощность 100, 125, 155 л.с.) и механикой. В будущем появится также автомат «Пауэршифт», разработанный СП «Гетраг Форд трансмишнс». Автомобили (в продажу поступят версии с кузовами семи типов) станут собирать в Елабуге, на СП «Форд Соллерс».

Вероятно, в названиях пассажирских версий по-прежнему будет присутствовать слово «Турнео». И «Форду» уже не стоит расширять словарный запас, ведь он уже более чем достаточен, чтобы свободно разговаривать с покупателями разных стран.

Блоки предохранителей и реле на Ford Transit (Форд Транзит)

Остекленные задние двери пассажирских версий оборудованы двойными стеклоочистителями и омывателями, которые включаются автоматически при выборе передачи заднего хода. Руль нового Ford Transit установлен почти горизонтально, а спинка сиденья водителя — строго вертикально.

Высокая посадка, огромное ветровое стекло блок предохранителей форд транзит двухсекционные наружные зеркала обеспечивают водителю отличную обзорность, а интерьер больше напоминает легковой автомобиль, чем коммерческий грузовик. Для удобства рычаг переключения передач вынесен на приборную панель.

Большое количество отсеков позволяет разместить различную мелочь блок предохранителей форд транзит, чтобы она не мешала во время поездки.

А предлагаемые на выбор аудиосистемы с CD-проигрывателем, бесшумная система обогрева, электропривод наружных зеркал и электростеклоподъемники делают эксплуатацию автомобиля максимально комфортной.

Пассажирские версии Ford Transit модельного года предлагаются в 9-местной модификации Tourneo Bus М1а также и местной модификациях Bus М2.

Каждая из моделей заслуженно пользуется успехом благодаря комфорту и лучшему в классе уровню безопасности.

Удобство посадки и высадки обеспечивается огромной сдвижной боковой дверью. Грузопассажирская 6-местная версия Kombi вместо третьего и четвертого рядов сидений предлагает дополнительное погрузочное пространство, причем даже при полной загрузке микроавтобуса его салон остается достаточно просторным и наполненным светом.

Легкая трансформируемость и универсальность шасси коммерческих версий блок предохранителей форд транзит использовать автомобиль для самых различных целей.

Благодаря разнообразию моделей на короткой, средней и длинной колесной базе с передним, задним и полным приводом, а также трем вариантам высоты кузова можно выбрать автомобиль, идеально подходящий для нужд любого бизнеса. Покупателю предлагается линейка из одного блок предохранителей форд транзит 2.

Где Находится Предохранители Ford Transit

Все двигатели соответствуют нормам выбросов Euro-4, к тому же, по желанию клиента может быть установлена система AutoStart-Stop, которая способна снизить потребление блок предохранителей форд транзит и выброс С02 во время интенсивного движения за счет автоматического отключения двигателя при работе на холостом ходу и его повторного запуска в момент блок предохранителей форд транзит на педаль сцепления. Во избежание нежелательных последствий связанных с безопасностью эксплуатации автомобиля, поломки двигателя или возгорания элементов электропроводки.

Фирма производитель убедительно просит обращаться в специализированные и имеющие авторизацию от компании Ford станции технического обслуживания СТО.

Определить сгоревший предохранитель можно визуально, по обрыву плавкой вставки. Случается, что из за не плотной посадки предохранителя, у него подгорает ножка или гнездо и как следствие — разрывается токоведущая цепь. Поэтому изначально нужно правильно устанавливать предохранители, с нажимом, до плотной посадки.

Схема предохранителей и реле Ford Transit (2000-2006)

Реле электродвигателя стеклоочистителя ветрового стекла. Электровентилятор обдува. Обогреваемое заднее стекло. Обогреваемые наружные зеркала. Дополнительное гнездо питания 2. Дополнительное гнездо питания 1.

Ford Transit 8 (Custom) — предохранители и реле

Реле омывателя заднего окна. Розетка питания вспомогательного оборудования на щитке приборов. Блок управления системами кузова. Модуль антиблокировочной системы тормозов.

Предохранители и реле Ford Transit 2000-2006

Клапаны управления электронной системой динамической стабилизации. Катушка реле напряжения ford transit схема предохранителей элемента аккумуляторной батареи модуля управления силовым агрегатом.

Реле груза блокировки. Дополнительный отопитель, работающий на топливе. Блок управления автоматической коробкой передач. Масляный насос для автоматической КПП. Левая сторона обогреваемого заднего стекла. Разблокировка двери водителя. Разблокировка двери пассажира. Электродвигатель заднего вентилятора обдува.

Заднее дополнительное гнездо электропитания. Реле топливного насоса. Правая сторона обогреваемого заднего стекла. Питание RP1 блока управления кузовными системами. Питание RP2 блока управления кузовными системами.

Питание BB4 коробки стандартного реле. Блок зажигания модуля ford transit схема предохранителей силовым агрегатом. Катушка реле вспомогательного подогревателя, работающего на топливе.

Коррекция наклона света фар. Модуль управления коробкой передач. Пневматическая подвеска. Реле обогреваемого наружного зеркала. Разъем 1 интерфейса кемпера. Модуль датчика дождя. Электродвигатель очистителя лобового стекла. Электронная система курсовой устойчивости.

Порог с электроприводом. Сиденье водителя с электроприводом. Передний противотуманный фонарь.

Заряд аккумуляторной батареи прицепа. Левая сторона двойной блокировки. Правая сторона двойной блокировки.

Блок в моторном отсеке

Расположен с левой стороны под защитной крышкой.

p, blockquote 35,0,0,0,0 —>

11	60А Электродвигатель вентилятора системы охлаждения двигателя
12	30А Цепи питания тягово — сцепного устройства прицепа и блока тягово — сцепного устройства прицепа (KL30)
13	40А Насос ABS и ESP
14	Резерв
15	60А Свечи подогрева
16	60А Реле зажигания (KL15 #3)
17	30А Включение стартера
18	40А Между цепью питания системы зажигания (KL15) и электро распределительной коробкой со стороны пассажира (автомобили без системы запуска/остановки двигателя)
18	Резерв (автомобили с системой запуска/ остановки двигателя)
19	Резерв
20	10А Питание ABS. ESP. датчика положения рулевого вала и датчика рысканья (YAW) (KL30)
21	25А Клапаны и блок управления ABS и ESP
22	Резерв
23	Резерв
24	5А Топливный насос (автомобили без вспомогательного подогревателя, работающий на топливе)
24	20А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе)
25	Резерв
26	15А Реле мощности PCM
27	5А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе)
28	5А Комбинированный датчик температуры и массового расхода воздуха (T-MAF)
29	5А Мониторинг свечи накаливания испарителя
30	7,5А Звуковой клапан продувки
31	15А Насос YAP/UEGO
32	20А Свеча подогрева испарителя
33	10А Фонари заднего хода
34	20А Электропитание прицепа KL15
35	Резерв
36	10А Муфта компрессора системы кондиционирования
37	Резерв
Реле
R2	Свечи подогрева
R3	Буксировка прицепа (KL15)
R4	Включение стартера
R5	Принудительная подача (KL15 #4)
R6	Принудительная подача (KL15 #3)
R7	Топливный насос
R8	Свеча подогрева испарителя
R9	Не используется
R10	Электромагнит муфты компрессора кондиционера

Предохранители и реле Форд Мондео 1

Коробка предохранителей в моторном отсеке

№	Сила тока, А	Защита
1	80	Главная питающая бортовая сетевая электроцепь
2	60	Двигатель вентилятора радиатора
3	60	ABS/TCS-система и при определенных условиях дизельный двигатель
4	20	Зажигание
5	30	Обогреваемое ветровое стекло (левая часть)
6	30	Обогреваемое ветровое стекло (правая часть)
7	30	Система торможения с ABS (антиблокировочная система)
8	30	Обогреваемые сиденья, компрессор кондиционера
9	20	Модуль EEC, магнитный клапан холодного старта (дизель)
10	20	Замок зажигания
11	3	Память EEC-модуля зажигания
12	15	Звуковой сигнал и световая сигнализация
13	15	Датчик Лямбда-зонда
14	15	Электрический топливный насос (карбюраторный двигатель)
15	10	Ближний свет справа
16	10	Ближний свет слева
17	10	Дальний свет справа
18	10	Дальний свет слева

Реле	Переключаемая электроцепь
R1	Дневной сеет
R2	Вентилятор обогрева
R3	Кондиционер (бензиновый двигатель)
R4	Реле времени для обогреваемого ветрового стекла
R5	Вентилятор радиатора (бензиновый двигатель)
R6	Стартер
R7	Звуковой сигнал
R8	Электрический топливный насос (бензиновый двигатель)
R9	Ближний свет
R10	Дальний свет
R11	ЕСС-модуль или устройство холодного старта дизеля

Коробка предохранителей под приборной панелью

№	Сила тока, А	Защищаемая электрическая цепь
19	7,5	Обогреваемое наружное зеркало
20	10	Защита от перегрузки двигателя стеклоочистителя
21	30	Электростекло подъемник спереди
21	40	Электростеклоподъемник спереди и сзади
22	7,5	Модуль ABS
23	15	Фонарь заднего хода, электрический адаптер амортизаторов
24	15	Стоп-сигналы
25	20	Центральный замок, противоугонное устройство
26	20	Противотуманная фара
27	15	Прикуриватель
28	30	Устройство омывания фар
29	30	Обогреваемое заднее стекло
30	7.5	Электронное управление
31	7.5	Освещение приборов
32	7.5	Радио
33	7.5	Габаритный сеет слева
34	7.5	Внутреннее освещение, электрическая регулировка зеркала, часы
35	7,5	Габаритный сеет справа
36	15	Радио, адаптивное демпфирование
37	30	Двигатель вентилятора обогрева
38	7,5	Надувная подушка безопасности в рулевом колесе

Реле	Переключаемая электрическая цепь
R12	Освещение салона
R13	Обогреваемое заднее стекло
R14	Двигатель вентилятора обогрева
R15	Двигатель стеклоочистителей спереди
R16	Зажигание

Дополнительные реле, расположенные вне коробки с реле и предохранителями

Реле	Цвет	Переключаемая электросеть	Монтажное положение
R17	черный	Предварительный разогрев дизеля	Под консолью батареи
R18	черный	Переключатель окна водителя	В двери водителя
R19	голубой	Отключение устройства регулировки скорости	Справа над коробкой предохранителей в пространстве для ног
R20	голубой	Устройство мойки фар	Слева рядом с коробкой предохранителей в пространстве для йог
R21	оранжевый	Переключатель интервалов очистителя заднего стекла	Слева рядом с коробкой предохранителей в пространстве для ног
R22	белый	Противотуманная фара	Слева под приборной панелью
R23	черный	Указатели поворота с мигающим светом	Вверху на рулевой колонке
R24	белый	Противоугонное устройство слева	Справа под приборной панелью
R25	белый	Противоугонное устройство справа	Справа под приборной панелью
R26	коричневый	Обогрев сидений	Справа под приборной панелью

Сгорел предохранитель

По этой причине также часто не горит одна фара ближнего света. Для её устранения надо сделать следующее:

• вскрыть блок, в котором находятся все предохранители автомобильных электрических цепей;
• с помощью схемы определяется тот предохранитель, который нужен. Как правило, если он перегорел, то это сразу видно;
• заменить неисправный элемент на исправный.

Кстати, если перегорание предохранителей становится частым явлением, то следует искать в проводке пробой. Чтобы его определить, необходимо прозвонить все элементы электрической цепи, или обратиться за помощью к специалистам. Причём это надо сделать в обязательном порядке, так как наличие короткого замыкания может спровоцировать возникновение пожара.
