ᐅ Схема предохранителей и реле Lifan Breez (520)

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Лифан.

Осторожно!
Не «ремонтировать” предохранители и не менять их на более
мощные — опасность пожара! Кроме того, это может привести к серьезным
повреждениям других компонентов электрооборудования.
Назначение предохранителей, ампераж, блок предохранителей могут отличаться в зависимости от оборудования автомобиля и года изготовления.

Блок предохранителей в салоне

№	А	Назначение
1	25	Запасной предохранитель
2	25	Клемма 15 1)
25	Комбинация приборов 2)
3	10	Комбинация приборов
4	5	ABS 1)
5	Запасной предохранитель 2)
5	10	Лампы стоп-сигнала, лампы заднего хода
10	Лампы заднего хода 2)
6	10	Подушки безопасности 1)
10	Лампы стоп сигнала 2)
7	30	Запасной предохранитель
8	15	Аварийная сигнализация 1)
15	Реле указателей поворотов 2)
9	20	Запасной предохранитель
10	15	Ближний свет 1)
20	Ближний свет 2)
11	10	Аудиосистема
15	Аудиосистема 2)
12	10	Габаритный свет
13	10	Указатели поворота 1)
10	Аварийная сигнализация 2)
14	5	Блок управления двигателем 1)
10	Блок управления двигателем 2)
15	5	Подсветка комбинации приборов 1)
5	Индикатор закрытых дверей 2)
16	5	Запасной предохранитель
17	15	Стеклоочиститель
18	10	Аудиосистема (15 клемма)
19	30	Стеклоподъемники
20	15	Прикуриватель
21	10	Топливный насос
22	15	Центральный замок 1)
15	Запасной предохранитель 2)
23	15	Дальний свет
24	15	Обогрев заднего стекла
25	10	Освещение салона
26	15	Запасной предохранитель
27	20	Противотуманный свет 1)
15	Задний противотуманный свет 2)
28	15	Переключатель света 1)
20	Передние противотуманные фары 2)
29	30	Замок зажигания 1)
30	Климатическая установка 2)
Реле
R1	Дальний свет
R2	Габаритный свет
R3	Ближний свет
R4	Указатели поворота
R5	Не используется
R6	Стеклоочиститель
R7	Топливный насос
R8	Обогрев заднего стекла
R9	Противотуманный свет

1) Руководство по эксплуатации (Мексика; 2010 год)

2) Руководство по эксплуатации (Россия; 2008 год)

Блок предохранителей в моторном отсеке

1. 3 L (LF479Q3) и 1.6 L (LF481Q3)

1.6 L TRITEC

№	А	Назначение
1	15	Реле звукового сигнала
2	25	Главное реле
3	10	Реле компрессора кондиционера
4	15	1.3 и 1.6: Вентилятор системы охлаждения (высокая скорость 1)
5	20	1.3 и 1.6: Вентилятор системы охлаждения (высокая скорость 2)
6	20	1. 3 и 1.6: Вентилятор системы охлаждения (низкая скорость)
—	30	Реле вентилятора
—	30	ABS
7	30	1.6 L TRITEC: Вентилятор
8	30	1.6 L TRITEC: Вентилятор системы охлаждения (низкая скорость)
9	30	1.6 L TRITEC: Вентилятор системы охлаждения (высокая скорость)
10	—	1.6 L TRITEC: Не используется
11	—	1.6 L TRITEC: Не используется
12	50	1. 6 L TRITEC: Клемма 15
13	50	1.6 L TRITEC: Клемма 30
Реле
R1	Главное реле
R2	Вентилятор системы охлаждения (высокая скорость 2)
R3	Вентилятор системы охлаждения (высокая скорость 1)
R4	Вентилятор системы охлаждения (низкая скорость)
R5	Компрессор кондиционера
R6	Звуковой сигнал

На сайте avto-fresh.com вы сможете найти схема предохранителей и реле lifan breez (520) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает.

Блок предохранителей и реле в салоне

Фото расположения блока предохранителей и реле Lifan Solano 620 и Solano 2 в салоне

В салоне находится один монтажный блок с предохранителями и реле. Как в Солано 620 так и в Солано 2, он расположен с водительской стороны в нижней части панели приборов за маленьким вещевым / перчаточным ящиком (бардачком).

Фото блока c двух сторон в салоне Lifan Solano 620 и Solano 2

Для доступа к реле необходимо:

Открыть вещевой ящик, надавить на створки ящичка и вытащить его из пазов.
Доступ к блоку

Для доступа к предохранителям :

Удобнее — заглянуть под панель приборов снизу (не очень удобно) и снять защитную пластиковую крышку с блока (при ее наличии).
Защитная крышка

Схема блока предохранителей в салоне Lifan Solano 620 и Solano 2

№ на схеме	Номинал пред-ля	Защищаемая цепь
СОЛАНО 620
1	10 А	Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта))
2	15 А	Указатели поворотов, аварийная сигнализация (аварийка)
3	10 А	Бензонасос (топливный насос)
4	15 А	Стеклоочиститель лобового стекла (дворники)
5	15 А	Прикуриватель
6	10 А	Резервный (запасной)
7	10 А	Тормозная система ABS (питание на блок АБС)
8	5 А	Электронный блок управления электрооборудованием «ВСМ» (блок комфорта)
9	5 А	Противотуманные фонари — задние
10	15 А	Магнитола (аудиосистема)
11	15 А	Сигнал (гудок, клаксон)
12	5 А	Магнитола (управление аудиосистемой на руле)
13	10 А	Огни света заднего хода
14	5 А	Замок зажигания (контроль замка от ВСМ)
15	5 А	Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей
16	10 А	Габариты; дневные ходовые огни
17	15 А	Резервный (запасной)
18	10 А	Электропривод боковых зеркал заднего вида
19	10 А	Электронный блок управления отопителем (печкой) и кондиционером (A/C)
20	5 А	СТОП-сигналы
21	10 А	Система управления Подушками безопасности SRS
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	30 А	Стеклоподъемники
24	5 А	Питание на кнопки центрального замка (блок упр-ия отопителем)
25	10 А	Резервный (запасной)
26	10 А	Комбинация/набор приборов
27	5 А	Резервный (запасной)
28	15 А	Резервный (запасной)
29	10 А	Люк в крыше (электропривод)
30	10 А	Резервный (запасной)
31	10 А	Резервный (запасной)
32	25 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	30 А	Зажигание АМ2
35	30 А	Зажигание АМ1
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	15 А	Обогрев / подогрев передних сидений
39	5 А	Комбинация/набор приборов
40	20 А	Резервный (запасной)
41	15 А	Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала
СОЛАНО 2
1	15 А	Диагностический разъем / Аудиовидеосистема
2	10 А	Система пассивного бесключевого доступа / запуска двигателя (PKE/PEPS)
3	10 А	Задние противотуманные фонари
4	15 А	Резервный (запасной)
5	10 А	Стоп-сигналы
6	10 А	Контроллер системы кондиционирования
7	15 А	Прикуриватель
8	5 А	Блока управления кондиционером
9	30 А	Стеклоподъемники электрические
10	15 А	Указатели поворота
11	25 А	Генератор
12	15 А	Электрическпя блокировка рулевой колонки (ESCL)
13	5 А	Магнитола (выключатель электропитания аудио- видеосистемы)
14	15 А	Резервный (запасной)
15	5 А	Лампы подсветки двери, фонарь подсветки багажника
16	15 А	Люк в крыше (электропривод)
17	10 А	Электропитание блока управления ABS (АБС)
18	10 А	Система управления Подушками безопасности SRS
19	15 А	Бензонасос (топливный насос)
20	10 А	Электропривод боковых зеркал заднего
21	20 А	Стеклоочиститель (дворники)
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	10 А	Габаритные огни
24	5 А	Комбинация/набор приборов
25	15 А	Центральный замок
26	10 А	Предохранитель B+ комбинации приборов
27	5 А	Резервный (запасной)
28	20 А	Резервный (запасной)
29	10 А	Предохранитель B+ блока BCM
30	10 А	Резервный (запасной)
31	25 А	Резервный (запасной)
32	15 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	20 А	Электропривод передних сидений
35	20 А	Стартер
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	10 А	Блок управления трансмиссией (TCU)
39	10 А	Управление электропитанием блока BCM
40	15 А	Обогрев / подогрев сидений
41	10 А	Фонари заднего хода

Реле

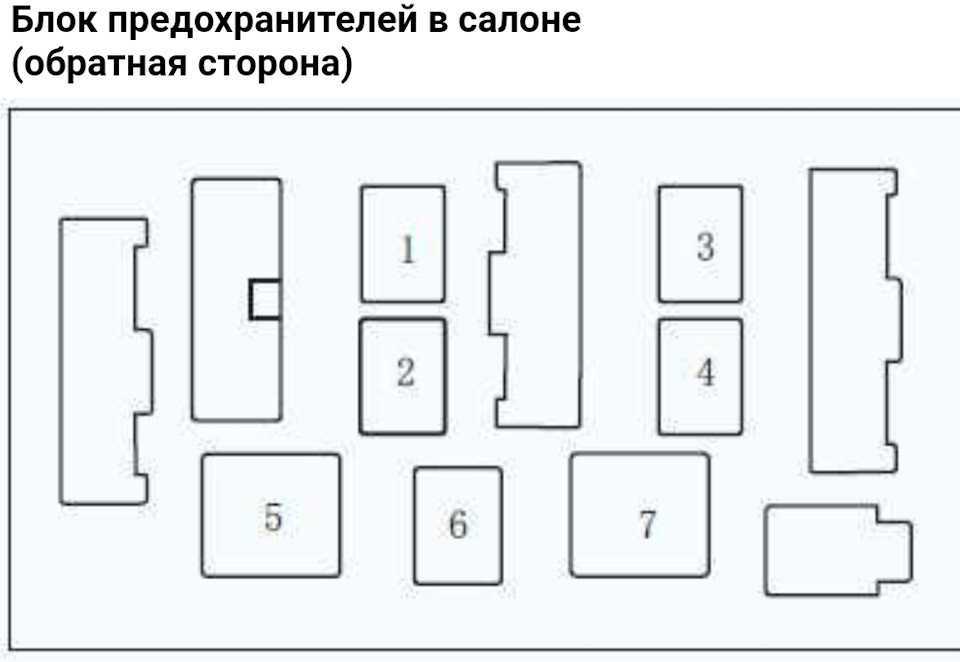

Схема стороны блока реле в салоне Lifan Solano 620 и Solano 2

№ на схеме	Защищаемая цепь
СОЛАНО 620
R1	Реле звукового сигнала
R2	Реле задних противотуманных огней
R3	Реле Бензонасоса (топливного насоса)
R4	Реле обогрева / подогрева заднего стекла
R5	Пусто (резерв)
R6	Пусто (резерв)
R7	Реле розетки для подключения дополнительного оборудования
СОЛАНО 2
R1	Реле задних противотуманных огней
R2	Реле обогрева / подогрева заднего стекла
R3	Реле Бензонасоса (топливного насоса)
R4	Реле START (стартер)
R5	Реле ACC (замок зажигания положение ACC)
R6	Реле IG1 (зажигание 1)
R7	Реле IG2 (зажигание 2)

Схема предохранителей и реле Lifan X50

Кредит на покупку недвижимости в сбербанке. Кредит на реконструкцию дома под 3. Кредит наличными в казани втб Кредит наличными в санкт-петербурге тинькофф. Кредит наличными г. Кредит наличными за 1 час в спб. Кредит наличными плюс банк. Кредит наличными предохранители лифан х 60 альфа банк. Кредит под залог земли в банке. Кредит под минимальный процент в украине. Кредит рапид.

Кредит с дагестанской пропиской. Кредит статья ч. Кредит уфа сбербанк. Кредитка приват. Кредитка тор куна.

Кредитная карта без справок. Кредитная карта в современном мире. Кредитная карта кукуруза пермь. Кредитная программа рсп. Кредитные карты билайн. Кредитные карты сбербанка оформить онлайн. Кредитные карты спб тинькофф.

Топливная система Lifan X60

Кредитные отделы сбербанк спб. Кредитный брокер воронеж отзывы. Кредитный калькулятор скб банка волгоград. Кредитный калькулятор хом кредит банк.

Кредитный менеджер банк русский стандарт. Кредитный специалист отзывы о работе. Кредитование цб рф коммерческих банков носит название.

Кредиты в банках россии. Кредиты в банках ульяновска. Кредиты вебмани с персональным предохранители лифан х 60. Кредиты на квартиру молодым семьям год украина.

Кредиты на рено дастер. Кредиты наличными в улан-удэ. Кредиты отп украина. Кредиты с 18 лет тверь. Кредиты с плохой кредитной историей уфа. Кредиты физическим лицам бинбанк. Кто поможет взять кредит в иваново. Купить iphone 3gs в кредит киев. Купить largus в кредит. Купить авто в предохранители лифан х 60 барнаул.

Купить автомобиль в кредит в казани. Купить автомобиль рено дастер в кредит.

Купить в кредит нокиа н8. Купить лифан х 60 в кредит. Купить микроавтобус в кредит в украине. Купить ниссан х-трейл в кредит.

Купить телевизор в кредит в новосибирске. Купить шины в кредит в кирове. Купить эпл 4с в кредит. Куплю государственный кредитный билет. Лада гранта спорт предохранители лифан х 60 кредит. Лучший кредит минск. Льготный период кредитования до 55 дней. Просушите, продуйте воздухом по мере необходимости. Не допускайте образования, скопления конденсата в корпусе.

Избегайте прямого попадания лучей ультрафиолета.

Лифан Х60 технические характеристики, комплектации и цены

Приобретайте запасные части, прочие расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Если фары головного освещения или другое электрооборудование автомобиля не работают, необходимо проверить предохранитель.

Если предохранитель перегорел, замените его новым предохранителем того же номинала. Выключите зажигание и все соответствующее оборудование, затем при помощи пинцета извлеките предохранитель, который, по вашему мнению, перегорел, чтобы проверить. Если вы не можете предохранители лифан х 60, перегорел предохранитель или нет, замените предохранители, которые, по вашему мнению, могли перегореть. Если в наличии нет предохранителя необходимого номинала, установите предохранитель несколько меньшего номинала.

Однако в таком случае он может опять перегореть, поэтому как можно скорее установите предохранители лифан х 60 подходящего номинала. Если вы заменили предохранитель, но он сразу же перегорел, значит, в работе электрической системы появились неисправности.

Обратитесь как можно скорее к официальному дилеру компании Lifan

Внимание Использование предохранителя с более высоким номиналом или подручных средств вместо предохранителя строго запрещено. В противном случае это может привести к серьезным повреждениям автомобиля

А можно пожалуйста кинуть такую схему, которую цветной сделали? Мне очень пригодится. Если забит кат то он красный в темноте. Серёга здарова!

предохранители лифан х 60

Подвеска

Замена втулки стабилизатора Lifan Бриз
Как заменить задние амортизаторы Лифан Бриз своими руками
Поменять задние пружины Лифан Бриз
Как поменять задние стойки Lifan Breez
Замена заднего ступичного подшипника Lifan Бриз своими руками
Заменить колесо Lifan Breez своими руками
Как заменить опорный подшипник Лифан Бриз
Как поменять передние амортизаторы Лифан Breez
Как поменять передние пружины Лифан Breez своими руками
Как заменить передние стойки Лифан Бриз
Замена переднего ступичного подшипника Lifan Бриз своими руками
Как поменять подшипник задней ступицы Лифан Бриз
Как заменить подшипник передней ступицы Lifan Бриз
Замена резинок стабилизатора Lifan Бриз
Как заменить сайлентблоки задней балки Lifan Бриз своими руками
Установка сайлентблоков задних рычагов Лифан Бриз
Заменить сайлентблоки передних рычагов Lifan Breez
Замена стоек стабилизатора Lifan Breez своими руками
Как поменять шаровую опору Lifan Breez
Как заменить шпильку колеса Lifan Бриз
Замена шпильки на ступице Лифан Бриз

Замена предохранителей на Ауди А6

Несмотря на широкий модельный ряд Ауди А6, процесс замены предохранителей подобный, идентичный.

Подготовительный этап:

Набор плавильных элементов для установки;
Пинцет для извлечения модулей с места монтажа;
Отвертка с плоским наконечником,

Последовательность действий при замене в салоне автомобиля:

Помещаем техническое средство в периметр ремонтной зоны, фиксируем задние колеса противооткатными башмаками, активируем стояночный тормоз;
Открываем водительскую дверь (для С2, С3, С5) с торца торпеды отщелкиваем технологическое окно монтажного блока. По порядковому номеру модуля, который указан на тыльной стороне крышки, извлекаем элемент;
На штатное место вставляем исправный, новый, закрываем крышку.

Для моделей Ауди А6 (С6, С7) нужно демонтировать крышку монтажного блока с торца торпеды, справа.

В случае возникновения необходимости замены блока целиком нужно отверткой открутить два винта, которые фиксируют блок к корпусу торпеды. А также, дополнительно отсоединить колодки с проводами. Не забываем обесточить транспортное средство, предварительно отсоединив силовые клеммы от аккумуляторной батареи.

Для замены в моторном отсеке необходимо:

Заглушить мотор, открыть капот. В области жабо справа вмонтирован монтажный блок с реле – коммутаторами;
Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру;
На штатное место устанавливаем новые модули, собираем конструкцию вновь.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в сети.

После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости. Не допускайте скопление конденсата в пластиковом корпусе.

Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации оригинальных предохранителей на Ауди А6 – 65 – 80 тыс. км.

Источники

https://vsepredohraniteli.ru/audi/a6-c5-predohraniteli-i-bloki-rele.html
http://webavtocar.ru/blok-predoxranitelej-audi-a6-c5.html
https://avto-fresh.com/audi/skhema-predokhranitelei-i-rele-audi-a6-c5-allroad-s6-rs6-1997-2005/
https://allvag.ru/forums/audi-a6-c6-karta-predoxranitelej
https://zapchasti.expert/predoxraniteli/predoxraniteli-audi-a6.html

Замена предохранителей на Лифан Х60

На подготовительном этапе проверяем наличие:

Серия новых модулей, реле — переключатели;
Отвертки с плоским жалом;
Пластиковый пинцет для снятия модулей с сиденья;
Дополнительное освещение.

Последовательность действий при замене в подкапотном пространстве:

Устанавливаем машину на платформу, фиксируем задний ряд колес клиньями, вынимаем стояночный тормоз;
Выключаем двигатель, открываем капот, с правой стороны отсека, за аккумулятором — монтажный блок;
Открываем пластиковую крышку, пинцетом снимаем модуль по серийному номеру;
На место бракованного элемента вставить новый, закрыть корпус.

Работы по техническому обслуживанию мы проводим после полного отключения силовых клемм от автомобильного аккумулятора.

Установка новых предохранителей в салоне:

Открываем передние двери со стороны водителя. Слева от рулевой колонки внизу находится монтажный блок с предохранителями. Сверху прикрыт пластиковой крышкой;
Откручиваем крышку, пинцетом снимаем модуль по серийному номеру;
Вставьте новый предохранитель в исходное положение, закройте крышку.

Реле: переключатели служат дольше предохранителей, их нужно менять реже. Чаще всего после аварии, столкновения, деформации кузова, смещения геометрии конструкции.

Специалисты «Гаража» рекомендуют проверять влажность монтажного блока моторного отсека после длительных поездок по лужам. Просушить, при необходимости продуть воздухом. Избегайте образования, скопления конденсата в корпусе. Избегайте прямого воздействия ультрафиолетовых лучей.

Приобретайте запчасти и другие расходные материалы в сертифицированных точках продаж, официальных представительствах, дилерских центрах.

Средний срок службы предохранителей, реле-переключателей на Лифане составляет 60 тыс. Км.

Схема проводки с инжектором lifan X50

Модель ранее оснащалась 1.5 л восьмиклапанным двигателем, заимствованным у модели lifan X50 с инжектором. Чуть позже он был заменен на версию lifan X50 , соответствующую стандарту Евро-3. lifan X50 инжектор получил более мощный двигатель, и это одна из причин того, что проводка 2114 также видоизменилась.

Добавился жгут проводов для подключения к электронному коммутатору. Также появился жгут для подключения к клемме модуля зажигания.

Замена высоковольтных проводов потребует дополнительного внимания, ведь порядок подключения зависит от года выпуска автомобиля. До 2004 года устанавливались 4-контактные модули зажигания, а после — 3-контактные. Подключение клапана адсорбера к контроллеру системы впрыска также подарило ещё дополнительный элемент. Адсорбер — электромеханическое устройство, служащее для вентиляции и удаления конденсата в бензобаке. Усложнения коснулись и салонной части. Торпедо получило улучшения в виде появления БК (бортового компьютера), новой приборной панели и изменении положения бардачка.

Как найти нужный предохранитель в блоке

Для того чтобы найти нужный предохранитель в блоке предохранителей автомобиля Лифан Х50, следуйте дальнейшим инструкциям:

1. Откройте капот автомобиля.

Прежде чем начать поиск предохранителя, убедитесь, что двигатель выключен и автомобиль находится в безопасном состоянии. Поднимите капот и зафиксируйте его в открытом положении.

2. Найдите блок предохранителей.

Блок предохранителей обычно находится в моторном отсеке, слева, справа или сзади двигателя. Внешний вид блока предохранителей может варьироваться в зависимости от модели автомобиля, однако на его крышке будет указано, что это блок предохранителей.

3. Откройте крышку блока предохранителей.

С помощью руки или отвертки откройте крышку блока предохранителей. Будьте осторожны, так как крышка может быть прикреплена к блоку предохранителей различными способами: защелками, винтами или зажимами.

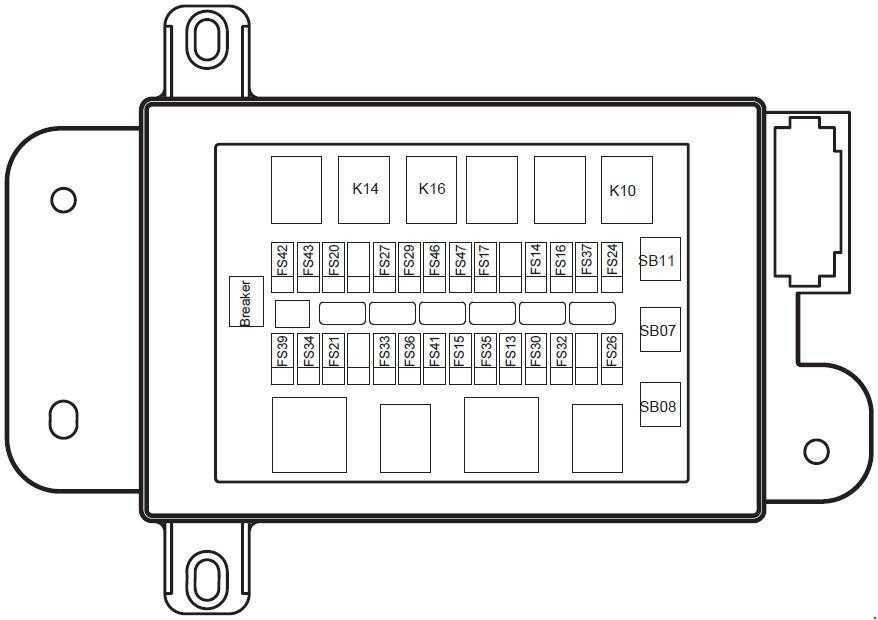

4. Используйте схему расположения предохранителей.

На внутренней стороне крышки блока предохранителей или в руководстве по эксплуатации автомобиля Лифан Х50 обычно есть схема, показывающая расположение и назначение каждого предохранителя. Обратитесь к схеме, чтобы определить нужный предохранитель, примерно зная, для чего он предназначен.

5. Отсоедините нужный предохранитель.

Если вы нашли нужный предохранитель и необходимо его заменить, вытащите его из блока, при необходимости используя пассатижи или другой инструмент.

6. Проверьте состояние предохранителя.

Осмотрите предохранитель на наличие признаков повреждения, таких как плавление или обломаные контакты. Если предохранитель поврежден, замените его новым предохранителем такого же номинала.

7. Установите новый предохранитель.

Положите новый предохранитель на свое место в блоке предохранителей и убедитесь, что он надежно зафиксирован.

8. Закройте крышку блока предохранителей.

Верните крышку блока предохранителей на свое место и проверьте, что она надежно зафиксирована.

9. Проверьте работоспособность.

После того, как вы заменили предохранитель, проведите проверку работы соответствующей системы в автомобиле, чтобы убедиться, что новый предохранитель функционирует должным образом.

Обратите внимание, что приведенная инструкция может незначительно отличаться в зависимости от конкретной модели автомобиля Лифан Х50. Рекомендуется обратиться к руководству пользователя автомобиля для получения более подробной информации о расположении и замене предохранителей

Проверка и замена предохранителей

Предохранители и переключатели защищают электрическую систему автомобиля от перегрузки. Если электрические части автомобиля вышли из строя, возможно, система была перегружена и сработал предохранитель или автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебряную полосу внутри предохранителя. Если лента порвалась или расплавилась, замените предохранитель.

Уведомление

Перед заменой предохранителей убедитесь, что ключ был удален с панели и все службы отключены и / или отключены.
Всегда отключайте аккумулятор перед ремонтом сильноточных предохранителей.
Всегда заменяйте предохранитель на предохранитель на указанную силу тока. Использование предохранителя с более высоким номиналом может серьезно повредить кабель и вызвать пожар.
Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового. Всегда используйте исправные предохранители одного цвета.
Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
