Lifan Solano 620 с 2008, замена предохранителей инструкция онлайн

Проверка и замена предохранителя

Если фары головного освещения или другое электрическое оборудование е работает, необходимо проверить предохранитель. Если предохранитель перегорел, замените его новым предохранителем идентичного номинала.

Выключите зажигание и все соответствующее оборудование, затем при помощи пинцета извлеките предохранитель, который, по вашему мнению, перегорел, чтобы проверить его.

Если вы не можете установить перегорел предохранитель или нет, замените предохранители, которые, по вашему мнению, могли перегореть.

Если в наличии нет предохранителя с идентичным номиналом, установите предохранитель несколько меньшего номинала. Однако в таком случае он может опять перегореть, поэтому как можно скорее необходимо установить предохранитель подходящего номинала.

Всегда храните в автомобиле комплект предохранителей на всякий случай.

Если вы заменили предохранитель, но он тут же перегорел, значит, в работе электрической системы появились неисправности, обратитесь как можно скорее к официальному дилеру компании Lifan.

Предупреждение!Использование предохранителя с более высоким номиналом или подручных средств вместо предохранителя строго запрещено. В противном случае это может привести к серьезным повреждениям автомобиля.

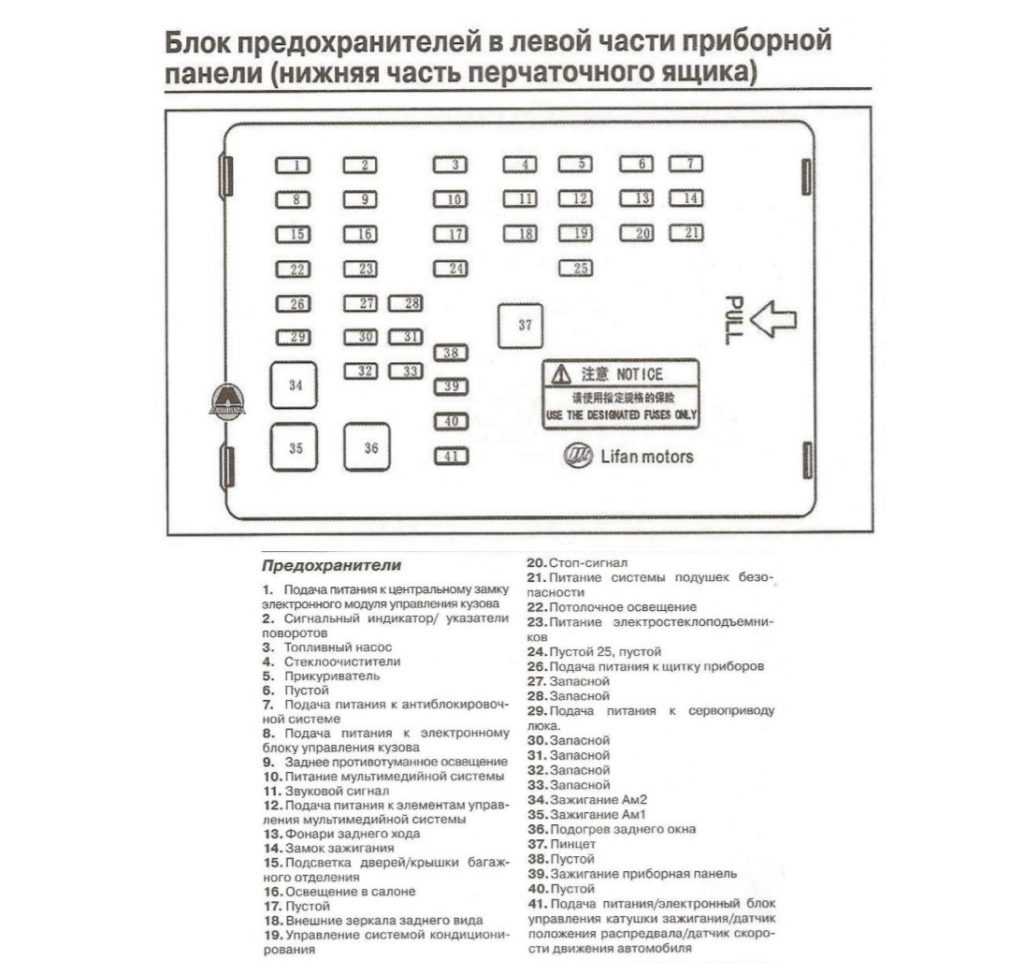

Блок предохранителей в левой части приборной панели (нижняя часть перчаточного ящика)

Предохранители

1. Подача питания к центральному замку электронного модуля управления кузова

2. Сигнальный индикатор/ указатели поворотов

3. Топливный насос

Стоит знать о том, где находятся элементы, а они расположены внизу перчаточного ящика.

В данной таблице указана маркировка предохранителей, за что каждый из них отвечает и номинальное напряжение.

Маркировка	Защищаемые цепи	Номинальное напряжение
FS03	(ЕСМ).	01.01.1970
FS04	Главное реле	25 A
FS07	Сигнал.	15 A
FS08	Кондиционер.	10А
FS09, FS10	Высокий и низкий уровень вращения вентилятора.	35А
FS31	(TCU).	15А
FS32, FS33	Свет: дальний, ближний.	15А
SB01	Электрика в салоне.	60A
SB02	Генератор.	100A
SB03	Вспомогательный предохранитель.	60A
SB04	Отопитель.	40А
SB05	EPS.	60 A
SB08	ABS.	25 A
SB09	Гидравлика ABS.	40 A
K03, K04	Кондиционер, высокий скоростной уровень.
K05, K06	Регулятор скорости, низкий скоростной уровень вентилятора.
K08	Отопитель.
K11	Главное реле.
K12	Сигнал.
K13	Бесступенчатая трансмиссия.
K14, K15	Свет: дальний, ближний.

Элементы в салоне
FS01	Генератор.	25 A
FS02	(ESCL).	15 A
FS05	Подогрев сидений.	15 A
FS06	Насос подачи топлива.	15 A
FS11	(TCU).	01.01.1970
FS12	Лампочка заднего хода.	01.01.1970
FS13	Стоп-сигнал.	01.01.1970
FS14	ABS.	01.01.1970
FS15, FS16	Контроль и управление кондиционером.	10 A, 5А
FS17	Свет в салоне.	10А
FS18	Запуск двигателя (PKE/PEPS) (без ключа).	10А
FS19	Подушки безопасности.	10А
FS20	Наружные зеркала.	10А
FS21	Очистители стекол.	20А
FS22	Прикуриватель.	15А
FS23, FS24	Выключатель и диагностический разъем проигрывателя и видео.	5А, 15А
FS25	Подсветки дверей и багажника.	5А
FS26	В+ВСМ.	10А
FS27	ВСМ.	10А
FS28	Центральный замок.	15А
FS29	Указатель поворотов.	15А
FS30	Задние противотуманные фары.	10А
FS34	Габаритные огни.	10А
FS35	Стеклоподъемники.	30А
FS36, FS37	В+ комбинирование устройств.	10А, 5А
FS38	Люк.	15А
SB06	Раскладывание сидений (задержка срабатывания).	20А
SB07	Стартер (задержка срабатывания).	20А
SB10	Обогреватель заднего стекла (задержка срабатывания).	30А

Блок предохранителей и схема электрооборудования Лифан Х60 на русском

Долго рыли и, наконец, нарыли схемы. Для удобства они будут как на английском, так и на русском языках.

1 Схема электрооборудования (ДАТАшиты) на английском

1.1 Вырезка из руководства «Система охранной сигнализации» на русском

2 Блок предохранителей

2.1 Блок предохранителей в салоне
2.2 Центральный блок управления электропитанием салона
2.3 Блок предохранителей в моторном отсеке

Схема электрооборудования (ДАТАшиты) на английском

Титульная страница руководства

• Формат: PDF
• Размер файла: 29 МБ
• Расположение: прямое, на нашей сайте
• Ссылка на скачивание: Скачать руководство

Пример страницы с руководства

Charging Syatem / Clock / Power

Вырезка из руководства «Система охранной сигнализации» на русском

Полностью руководство находится здесь.

Таблица неисправностей системы центрального замка

• Формат: PDF
• Размер файла: 2 МБ
• Расположение: прямое, на нашей сайте
• Ссылка на скачивание: Система охранной сигнализации (скачать)

Блок предохранителей

Расшифровка и схема блоков предохраниетелей автомобиля Лифан Х60

Блок предохранителей в салоне

• 1. Резерв
• 2. Реле задних ПТФ
• 3. Реле обогрева стекла
• 4. Резерв
• 5. Резерв
• 6. Реле вентилятора
• 7. Система диагностики
• 8. Экран м/ф дисплея
• 9. Комбинация приборов
• 10. Блок управления сигнализацией
• 11. Резерв
• 12. Электропитание ВСМ
• 13. Электропитание люка
• 14. Обогрев зеркала заднего вида
• 15. Обогрев заднего стекла
• 16. Центральный замок
• 17. Резерв
• 18. Фонарь заднего хода
• 19. Экран м/ф дисплея/комбинация приборов/люк
• 20. Подогрев сиденья водителя
• 21. Электропитание кондиционера
• 22. Вентилятор
• 23. Реле
• 24. Пинцет
• 25. Запасной предохранитель
• 26. Запасной предохранитель
• 27. Запасной предохранитель
• 28. Запасной предохранитель
• 29. Запасной предохранитель
• 30. Запасной предохранитель
• 31. АМ1
• 32. Подушка безопасности
• 33. Передний стеклоочиститель
• 34. Диагностика противоугонной сигнализации
• 35. Резерв
• 36. Прикуриватель
• 37. Зеркало заднего вида
• 38. Мультимедийная система
• 39. Потолочные фонари
• 40. Задний стеклоочиститель
• 41. Указатель поворота
• 42. Стоп-сигнал
• 43. Вспомогательный источник питания
• 44. Резерв
• 45. Стеклоподъемники
• 46. Резерв
• 47. Резерв
• 48. Резерв
• 49. Резерв
• 50. АМ2

Блокпредохранителей в салоне

Блок предохранителей в салоне находится слева от руля сразу под корректором угла наклона фар. Снимаете крышечку и получаете доступ к предохранителям.

Центральный блок управления электропитанием салона

• 1. Разъем центрального блока управления.
• 2. Разъем центрального блока управления.
• 3. Разъем центрального блока управления.
• 4. Разъем центрального блока управления
• 5. Разъем центрального блока управления
• 6. Разъем центрального блока управления
• 7. Разъем центрального блока управления

Блок предохранителей в моторном отсеке

• 1. Реле дополнительного вентилятора
• 2. Реле компрессора
• 3. Реле топливного насоса
• 4. Реле звукового сигнала
• 5. Реле плафона
• 6. Реле передних ПТФ
• 7. Реле кратковременного включения дальнего света
• 8. Реле дальнего света фар
• 9. Реле ближнего света фар
• 10. Резерв
• 11. Резерв
• 12. Реле основного вентилятора
• 13. Резерв
• 14. Основной вентилятор
• 15. Дополнительный вентилятор
• 16. Вентилятор
• 17. Компрессор
• 18. Масляный насос
• 19. Резерв
• 20. Резерв
• 21. Резерв
• 22. Резерв
• 23. Резерв
• 24. Главное реле
• 25. Резерв
• 26. Резерв
• 27. Резерв
• 28. Резерв
• 29. Плафон
• 30. Звуковой сигнал
• 31. Передние ПТФ
• 32. Лампа дальнего света
• 33. Лампа ближнего света
• 34. Главное реле
• 35. Резерв
• 36. Реле скорости вентиляторов
• 37. Пинцет
• 38. Электронный блок управления системой впрыска топлива
• 39. АВЗ
• 40. Генератор, катушки зажигания
• 41. Резерв
• 42. Резерв
• 43. Резерв
• 44. Резерв
• 45. Резерв
• 46. Резерв
• 47. Резерв
• 48. Резерв
• 49. Резерв
• 50. Резерв
• 51. Запасной предохранитель
• 52. Запасной предохранитель
• 53. Запасной предохранитель
• 54. Запасной предохранитель
• 55. Запасной предохранитель
• 56. Запасной предохранитель
• 57. Запасной предохранитель
• 58. Запасной предохранитель

Рекомендуем к прочтению

Как проверить бензонасос

Лифан х60 не работает прикуриватель

Engine compartment

Fuse and relay box

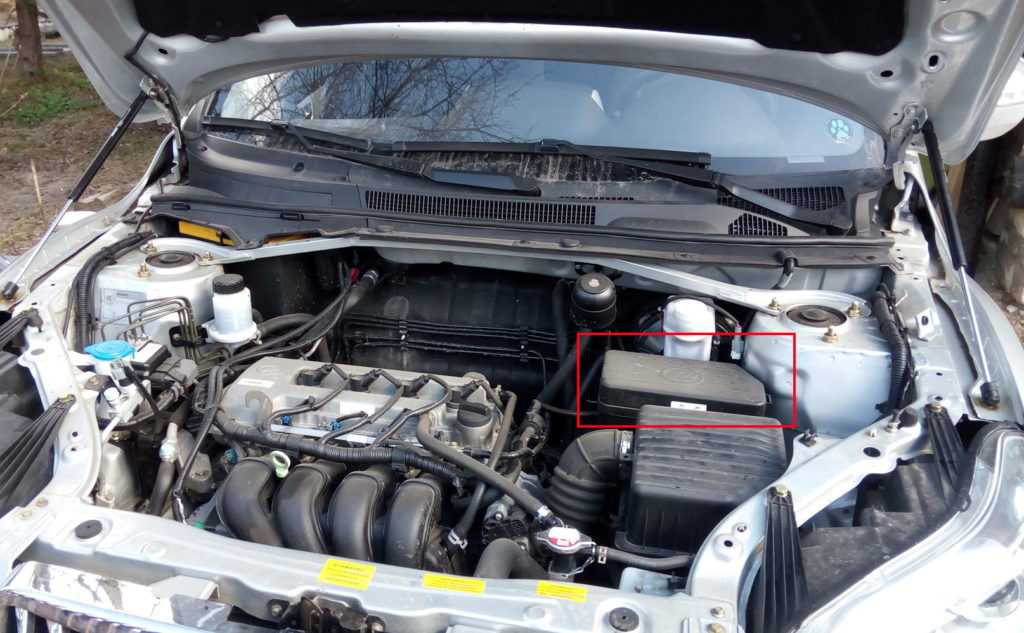

Under the hood, in the engine compartment, the main fuse and relay box is installed on the left side, between the rack and the air filter.

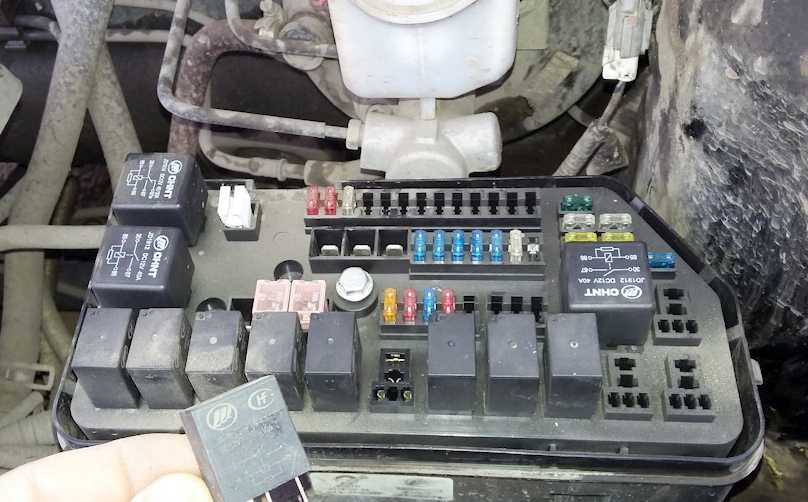

Photo – example

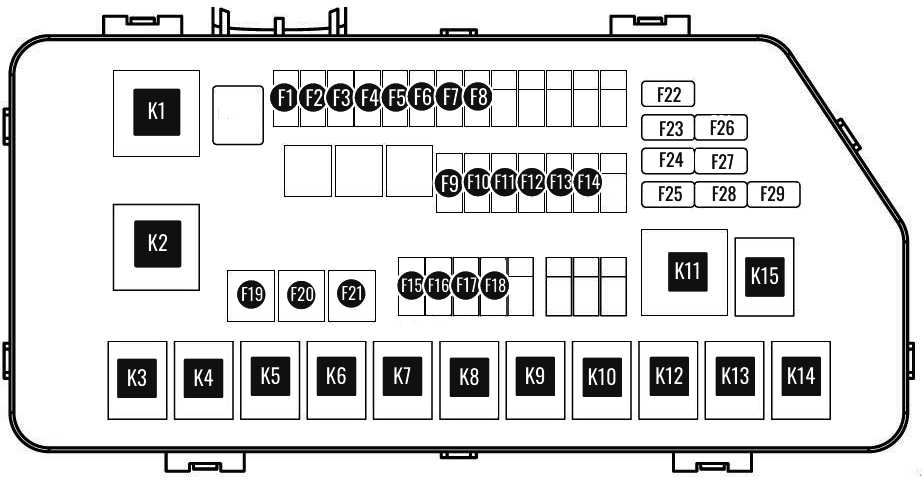

Diagram

Designation

F1	10A ECU – engine control unit
F2	25A Power supply IG2
F3	10A X60: Alternator, ignition coils (IG2);
X60 FL: Brake system ABS (ABS);
F4	5A X60: Blank; X60 FL: Front oxygen sensor
F5	15A X60: Blank;
X60 FL: Ignition coils
F6	15A X60: Blank;
X60 FL: Injector / Engine cooling fan (radiator)
F7	15A On vehicles with CVT: CVT transmission ECU
F8	5A X60: Blank;
5A X60 FL: Rear oxygen sensor
F9	15A Position lights / interior lighting
F10	15A Signal (beep, klaxon)
F11	15A Front fog lights (front PTF)
F12	15A High beam headlights
F13	15A Dipped headlights
F14	25A to the main relay;
F15	5A Fan
F16	10A Air conditioner compressor
F17	15A Gasoline pump (fuel pump)
F18	10A Rear fog lamp;
F19	25A on main relay
F20	Radiator High Speed Fan (Main)
F21	Slow (Low) Radiator Fan (Optional)
F22	Spare (backup)
F23	Spare (backup)
F24	Spare (backup)
F25	Spare (backup)
F26	Spare (backup)
F27	Spare (backup)
F28	Spare (backup)
F29	Spare (backup)
Relay
К1	Fan speed control relay
К2	X60: Main fan relay;
X60 FL: Low (low) fan speed relay
К3	X60: Additional fan relay;
X60 FL: Fan High Speed Relay
К4	A/C Compressor Magnetic Clutch Relay
К5	Fuel pump relay (fuel pump)
К6	Signal relay (beep, klaxon)
К7	Relay for marker lights / interior lighting
К8	Front Fog/Daytime Running Light (DRL) Relay
К9	High beam momentary relay
К10	High Beam Relay
К11	Main relay
К12	Relay low beam headlights
К13	Starter relay
К14	Reverse Lamp Relay
К15	Gear selector release relay

Power fuse box

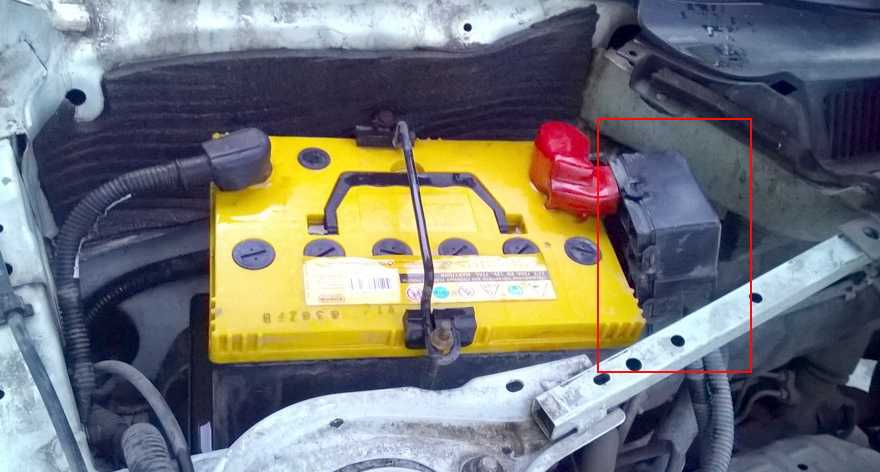

This unit is located next to the battery and consists of high power fuse links.

Diagram

Allocation

SB01	60A Power supply to the mounting block with fuses and relays under the hood
SB02	80A Power supply to the mounting block with fuses and relays under the hood
SB03	30A ABS Electronic Control Unit (ABS ECU)
SB04	40A ABS Electronic Control Unit (ABS ECU)
SB05	110A Power supply to the mounting block with fuses and relays in the cabin

If you know how to make the material better – write in the comments.

Блок предохранителей и реле в салоне

Фото расположения блока предохранителей и реле Lifan Solano 620 и Solano 2 в салоне

В салоне находится один монтажный блок с предохранителями и реле. Как в Солано 620 так и в Солано 2, он расположен с водительской стороны в нижней части панели приборов за маленьким вещевым / перчаточным ящиком (бардачком).

Фото блока c двух сторон в салоне Lifan Solano 620 и Solano 2

Для доступа к реле необходимо:

Открыть вещевой ящик, надавить на створки ящичка и вытащить его из пазов.
Доступ к блоку

Для доступа к предохранителям :

Удобнее — заглянуть под панель приборов снизу (не очень удобно) и снять защитную пластиковую крышку с блока (при ее наличии).
Защитная крышка

Схема блока предохранителей в салоне Lifan Solano 620 и Solano 2

№ на схеме	Номинал пред-ля	Защищаемая цепь
СОЛАНО 620
1	10 А	Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта))
2	15 А	Указатели поворотов, аварийная сигнализация (аварийка)
3	10 А	Бензонасос (топливный насос)
4	15 А	Стеклоочиститель лобового стекла (дворники)
5	15 А	Прикуриватель
6	10 А	Резервный (запасной)
7	10 А	Тормозная система ABS (питание на блок АБС)
8	5 А	Электронный блок управления электрооборудованием «ВСМ» (блок комфорта)
9	5 А	Противотуманные фонари — задние
10	15 А	Магнитола (аудиосистема)
11	15 А	Сигнал (гудок, клаксон)
12	5 А	Магнитола (управление аудиосистемой на руле)
13	10 А	Огни света заднего хода
14	5 А	Замок зажигания (контроль замка от ВСМ)
15	5 А	Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей
16	10 А	Габариты; дневные ходовые огни
17	15 А	Резервный (запасной)
18	10 А	Электропривод боковых зеркал заднего вида
19	10 А	Электронный блок управления отопителем (печкой) и кондиционером (A/C)
20	5 А	СТОП-сигналы
21	10 А	Система управления Подушками безопасности SRS
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	30 А	Стеклоподъемники
24	5 А	Питание на кнопки центрального замка (блок упр-ия отопителем)
25	10 А	Резервный (запасной)
26	10 А	Комбинация/набор приборов
27	5 А	Резервный (запасной)
28	15 А	Резервный (запасной)
29	10 А	Люк в крыше (электропривод)
30	10 А	Резервный (запасной)
31	10 А	Резервный (запасной)
32	25 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	30 А	Зажигание АМ2
35	30 А	Зажигание АМ1
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	15 А	Обогрев / подогрев передних сидений
39	5 А	Комбинация/набор приборов
40	20 А	Резервный (запасной)
41	15 А	Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала
СОЛАНО 2
1	15 А	Диагностический разъем / Аудиовидеосистема
2	10 А	Система пассивного бесключевого доступа / запуска двигателя (PKE/PEPS)
3	10 А	Задние противотуманные фонари
4	15 А	Резервный (запасной)
5	10 А	Стоп-сигналы
6	10 А	Контроллер системы кондиционирования
7	15 А	Прикуриватель
8	5 А	Блока управления кондиционером
9	30 А	Стеклоподъемники электрические
10	15 А	Указатели поворота
11	25 А	Генератор
12	15 А	Электрическпя блокировка рулевой колонки (ESCL)
13	5 А	Магнитола (выключатель электропитания аудио- видеосистемы)
14	15 А	Резервный (запасной)
15	5 А	Лампы подсветки двери, фонарь подсветки багажника
16	15 А	Люк в крыше (электропривод)
17	10 А	Электропитание блока управления ABS (АБС)
18	10 А	Система управления Подушками безопасности SRS
19	15 А	Бензонасос (топливный насос)
20	10 А	Электропривод боковых зеркал заднего
21	20 А	Стеклоочиститель (дворники)
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	10 А	Габаритные огни
24	5 А	Комбинация/набор приборов
25	15 А	Центральный замок
26	10 А	Предохранитель B+ комбинации приборов
27	5 А	Резервный (запасной)
28	20 А	Резервный (запасной)
29	10 А	Предохранитель B+ блока BCM
30	10 А	Резервный (запасной)
31	25 А	Резервный (запасной)
32	15 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	20 А	Электропривод передних сидений
35	20 А	Стартер
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	10 А	Блок управления трансмиссией (TCU)
39	10 А	Управление электропитанием блока BCM
40	15 А	Обогрев / подогрев сидений
41	10 А	Фонари заднего хода

Реле

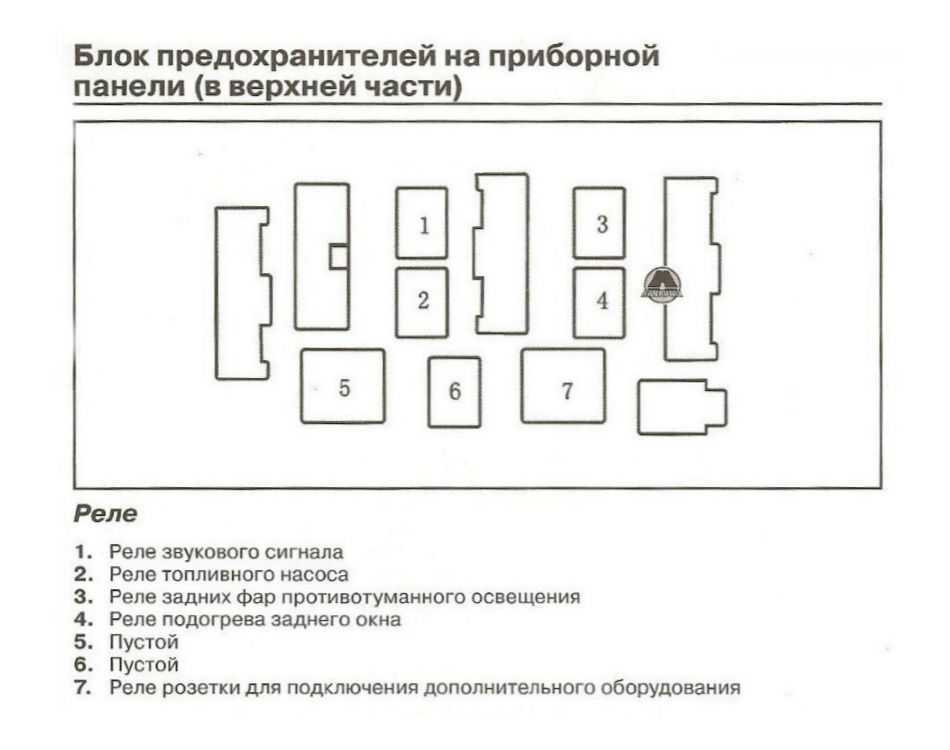

Схема стороны блока реле в салоне Lifan Solano 620 и Solano 2

№ на схеме	Защищаемая цепь
СОЛАНО 620
R1	Реле звукового сигнала
R2	Реле задних противотуманных огней
R3	Реле Бензонасоса (топливного насоса)
R4	Реле обогрева / подогрева заднего стекла
R5	Пусто (резерв)
R6	Пусто (резерв)
R7	Реле розетки для подключения дополнительного оборудования
СОЛАНО 2
R1	Реле задних противотуманных огней
R2	Реле обогрева / подогрева заднего стекла
R3	Реле Бензонасоса (топливного насоса)
R4	Реле START (стартер)
R5	Реле ACC (замок зажигания положение ACC)
R6	Реле IG1 (зажигание 1)
R7	Реле IG2 (зажигание 2)

Предохранители и реле Лифан Солано

В любом автомобиле одним из наиболее важных элементов является система безопасности, предохраняющая машину от различных неполадок. К числу таких систем в современных автомобилях относятся предохранители и схема реле. Сегодня в статье мы расскажем о том, где находятся данные детали Лифан Солано, а также разберём их основное предназначение в автомобиле. Если вы тоже хотите узнать информацию про Lifan Solano 620, советуем прочитать представленную ниже информацию.

Функционал предохранителей и реле

Предохранители Лифан Солано выполняют своеобразную защитную функцию в электрической цепи машины. Они предотвращают возможные короткие замыкания, которые нередко становятся причиной возгорания внутренних элементов авто.

Схема реле отвечает за включение и выключение всей электрической цепи в автомобиле. Именно от исправности данного элемента зависит качество выполняемых функций в машине. Поскольку в Лифан Солано имеется большое количество различных функций, устройство реле должно соответствовать требованиям электрической цепи. В связи с этим в современных версиях авто применяются более мощные механизмы.

Если данные детали выйдут из строя, машина не сможет выполнять свои функции

Поэтому так важно следить за исправностью внутренних элементов. При возникновении неполадок должна производиться своевременная диагностика и замена блока предохранителей. Наиболее важным показателем технических характеристик является сила тока

Блок может быть окрашен в один из нескольких цветовых вариантов в зависимости от величины данного параметра. Выделяют следующие версии:

Наиболее важным показателем технических характеристик является сила тока. Блок может быть окрашен в один из нескольких цветовых вариантов в зависимости от величины данного параметра. Выделяют следующие версии:

• Коричневый — 7,5 А.
• Красный — 10 А.
• Синий — 15 А.
• Белый — 25 А.
• Зелёный — 30 А.
• Оранжевый — 40 А.

Блок предохранителей в салоне

Если вам необходимо заменить предохранители Лифан Солано, необходимо знать точное их расположение в автомобиле. Поскольку современные версии машин выпускаются в различных модификациях, расположение отдельных элементов может существенно отличаться. Для удобства мы рассмотрим наиболее частое расположение системы предохранителей и реле в салоне.

Предохранители находятся чаще всего на нижней части перчаточного ящика или бардачка. За этим ящиком в нижней части располагаются все блоки предохраняющих систем автомобиля Лифан Солано. В зависимости от модификации машины схема расположения отдельных элементов может несколько отличаться, однако ключевое предназначение остаётся неизменным во всех вариантах взаимного расположения элементов. В данном случае блок отвечает за исправную работу всех систем автомобиля, которые работают за счёт взаимодействия с электрической цепью.

Реле в данном автомобиле также располагается в нижней части бардачка рядом с основной частью блоков электрической цепи. При желании можно легко получить доступ к данному механизму с целью проведения его комплексной диагностики и замены. Для этого достаточно открыть перчаточный ящик, снять его, отсоединив удерживающие зажимы по бокам.

Блок предохранителей в моторном отсеке

Не менее важно знать, где находится блок предохранителей и реле в моторном отсеке машины Lifan Solano 620. Для обнаружения данной детали стоит открыть капот и внимательно осмотреть содержимое моторного отсека. На боковой поверхности рядом с двигателем должна находиться специальная коробка в защитном кожухе, именно здесь должны располагаться блоки электрической цепи и реле Лифан Солано.Для получения доступа в случае необходимости замены деталей при их неисправности следует отогнуть фиксирующие зажимы, а затем снять защитную крышку

После этого вы увидите необходимые механизмы в машине

На боковой поверхности рядом с двигателем должна находиться специальная коробка в защитном кожухе, именно здесь должны располагаться блоки электрической цепи и реле Лифан Солано.Для получения доступа в случае необходимости замены деталей при их неисправности следует отогнуть фиксирующие зажимы, а затем снять защитную крышку. После этого вы увидите необходимые механизмы в машине.

Как проверить предохранитель на исправность lifan X60

Контроль исправности предохранителя необходимо производить, демонтировав его из гнезда. Первоначальную проверку можно произвести на месте установки, но в случае малейшего подозрения на неисправность, обязательно его вытащить.

Перед тем, как проверить предохранитель мультметром, его следует достать из гнезда. Сама проверка производится в положении измерения сопротивления на низшем пределе, либо зуммера. Сопротивление исправного предохранителя должно быть равно нулю.

Можно его проверить и визуальным методом. Рабочий элемент обычно виден через специальное окно, прозрачный корпус или выступает из корпуса. Такая проверка часто обманывает, так как бывают микротрещины в токоведущей зоне, не видимые невооруженным глазом.

Предохранители Ниссан Кашкай: где находятся, инструкция по замене

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

1. В салоне под крышкой в проеме нижней облицовки панели приборов.

Примечание: У Ниссан Кашкай J11 (2014-2018) монтажный блок находится слева, между водительской дверью и торпедой.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.

Примечание:Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания

Выбирая автомобильный предохранитель, следует обратить внимание на размер: Большой (maxi); Средний (medium); Маленький (mini)

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

Где находится монтажный блок реле и предохранителей

1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидропривода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем; 9 – монтажные блоки реле и предохранителей; 10 – аккумуляторная батарея; 11 – воздухозаборник с резонатором входящего воздуха; 12 – замок капота; 13 – указатель уровня масла (маслоизмерительный щуп); 14 – генератор; 15 – пробка маслоналивной горловины; 16 – наливная горловина бачка омывателя

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Как заменить предохранитель?

Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля. ( Если его нет, то воспользуйтесь круглогубцами)

Захватите пинцетом предохранитель

https://youtube.com/watch?v=xzfbrM3w9hs

Руками это сделать довольно трудно.

и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

Установите в контактный разъем предохранитель того же номинала, что и снятыйДля замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками

Предохранители в переднем блоке

Отжать фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

снимите крышку

Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясните причину перегорания и устраните ее.

При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

Как найти блок предохранителей в Лифан Х60

Блок предохранителей в Лифан Х60 находится под приборной панелью на водительской стороне автомобиля. Чтобы найти и проверить предохранители, следуйте этим шагам:

1. Сядьте на водительское место и закройте дверь.
2. Расположите нижнюю часть приборной панели, которая находится сразу под рулем.
3. Найдите небольшую дверцу или откидную панель на приборной панели. Она обычно имеет надпись «Предохранители» или символ 3 кружочка, объединенных горизонтальными линиями.
4. Откройте дверцу или откиньте панель, чтобы получить доступ к блоку предохранителей. Возможно, вам понадобится использовать ключ или просто открыть панель руками.
5. Внимательно рассмотрите блок предохранителей. Он будет состоять из нескольких рядов или столбцов маленьких штыревых предохранителей.
6. Проверьте каждый предохранитель, нажимая на него пальцем и проверяя, не разорвался ли внутренний провод.
7. Если вы обнаружили предохранитель с разорванным проводом, замените его на предохранитель того же номинала (амперы).
8. Закройте дверцу или верните откидную панель обратно на свое место.

Теперь вы знаете, как найти блок предохранителей в Лифан Х60 и проверить их состояние. Регулярная проверка предохранителей поможет избежать возможных проблем с электрическим оборудованием вашего автомобиля.

Passenger compartment

Fuse and relay box

In the passenger compartment, the fuse and relay box is located at the bottom of the instrument panel, behind the storage box. To access the block, you need to squeeze the box itself on the sides.

Diagram

Assignment

F1	15A SRS airbags
F2	25A Windshield wiper (wipers) and washer front / daytime running lights
F3	5A Immobilizer (alarm control unit)
F4	15A Cigarette lighter
F5	7.5A Rear view mirror
F6	5A Radio (CD/DVD multimedia system)
F7	10A Plafonds and lamps inside the cabin (cabin lighting)
F8	20A Rear wiper
F9	15A Direction indicators (turn signals)
F10	10A Stop lights
F11	15A Additional power supply
F12	30A Power windows
F13	15A Radio (multimedia multifunction display)
F14	10A Set / instrument cluster
F15	10A Immobilizer (alarm control unit)
F16	15A Passenger seat heater/heater
F17	5A Comfort unit BCM
F18	20A Sunroof (electric)
F19	10A Heated side mirrors
F20	25A Heated / heated rear window
F21	20A Central locking
F22	10A Rear fog lights
F23	10A Reversing lights
F24	10A Multifunction display, instrument cluster/dashboard, sunroof
F25	15A Heated/heated front seats;
F26	15A Air conditioning A/C
F27	40A Power supply AM2
F28	40A Power supply AM1
F29	30A Stove (heater) fan
F30	Spare (backup)
F31	Spare (backup)
F32	Spare (backup)
F33	Spare (backup)
F34	Spare (backup)
F35	Spare (backup)
Relay
К1	Rear fog light relay
К2	Heated / heated rear window relay
К3	Relay fan stove (heater)
К4	On vehicles with CVT: Brake light relay
