Cитроен с5 блоки предохранителей

Блоки предохранителей на приборной панели

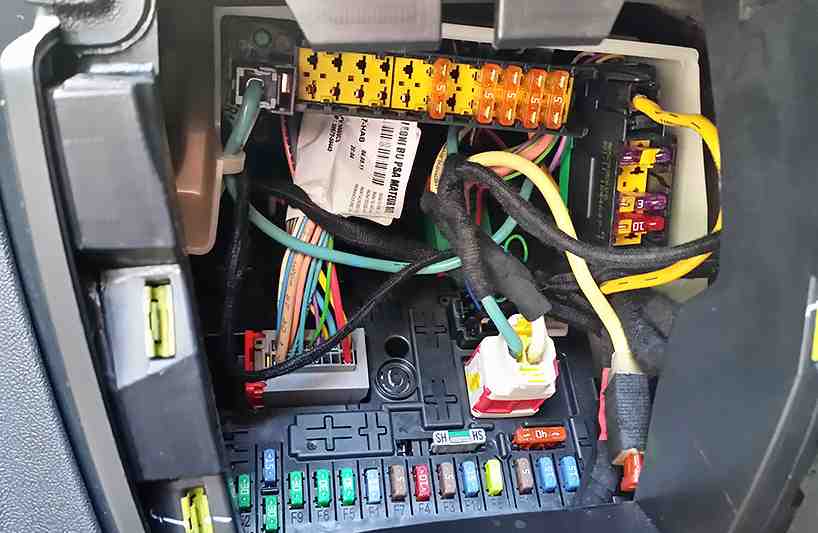

Расположение блока предохранителей

LHD автомобили: Блок предохранителей расположен под приборной панелью.

Полностью откройте перчаточный ящик, затем потяните в горизонтальном направлении и снимите крышку, сильно потянув за нижнюю сторону.

Автомобили с правым рулем: Блоки предохранителей расположены в перчаточном ящике.

Чтобы получить доступ, откройте перчаточный ящик, а затем снимите крышку перчаточного ящика.

Схема блока предохранителей (Блок предохранителей A на приборной панели (верхний))

Назначение предохранителей в блоке предохранителей приборной панели A

№	Оценка	функция
G29	–	Не используется
G30	5 А	Зеркало заднего вида с подогревом
G31	5 А	Датчик дождя и солнечного света
G32	5 А	Сигнальные лампы непристегнутого ремня безопасности
G33	5 А	Электрохромные зеркала
G34	20 А	Люк в крыше (пассажирский салон)
G35	5 А	Подсветка двери переднего пассажира – Регулировка зеркала двери переднего пассажира
G36	30 А	Дверь багажного отделения с электроприводом (Tourer)
G37	20 А	Передние сиденья с подогревом
G38	30 А	Сиденье водителя с электроприводом
G39	30 А	Пассажирское сиденье с электроприводом – Усилитель Hi-Fi
G40	3 А	Силовое реле прицепа

Схема блока предохранителей (Блок предохранителей B на приборной панели)

Назначение предохранителей в блоке предохранителей приборной панели B

№	Оценка	функция
G36	15 А	6-ступенчатая автоматическая коробка передач
G36	5 А	4-ступенчатая автоматическая коробка передач
G37	10 А	Дневные ходовые огни – Диагностический разъем
G38	3 А	DSC / ASR
G39	10 А	Гидравлическая подвеска
G40	3 А	Выключатель СТОП

Схема блока предохранителей (Блок предохранителей C (нижний) на приборной панели)

Назначение предохранителей в блоке предохранителей приборной панели C

№	Оценка	функция
F1	15 А	Стеклоочиститель заднего стекла (Tourer)
F2	30 А	Реле блокировки и разблокировки
F3	5 А	Подушка безопасности
F4	10 А	Автоматическая коробка передач – Вспомогательный отопитель (дизель) – Электрохроматические зеркала заднего вида
F5	30 А	Ветровое стекло – Люк – Подсветка двери пассажира – Регулировка зеркал заднего вида
F6	30 А	Заднее стекло
F7	5 А	Подсветка косметических зеркал – Подсветка перчаточного ящика – Освещение салона – Фонарь (Tourer)
F8	20 А	Радио – CD-чейнджер – Органы управления на рулевом колесе – Экран – Обнаружение недостаточной накачки – ЭБУ электрического багажника
F9	30 А	Прикуриватель – гнездо 12 В спереди
F10	15 А	Сигнализация – управление на рулевом колесе, переключатели света, сигнализации и стеклоочистителя
F11	15 А	Противоугонный выключатель
F12	15 А	Электрическое сиденье водителя – Приборная панель – Индикатор непристегнутого ремня безопасности – Управление кондиционером
F13	5 А	Блок реле двигателя – Реле отключения насоса подвески – Питание ЭБУ подушки безопасности
F14	15 А	Датчик дождя и солнца – Датчики парковки – Электрическое пассажирское сиденье – Блок реле прицепа – ЭБУ усилителя HI-FI – Система Bluetooth – Система предупреждения о сходе с полосы движения
F15	30 А	Реле блокировки и обхода
F17	40 А	Обогрев заднего стекла – Обогрев дверных зеркал
FSH	SHUNT	ПАРК ШАНТ

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блок 1032

Блок предохранителей 1032 установлен непосредственно на аккумуляторе.



Плавкие элементы, входящие в его состав, защищают силовые цепи наиболее энергоемких потребителей. Номинальный ток и маркировка некоторых из них приведены ниже.

Схема электрических соединений блока предохранителей 1032 «Ситроен 4С» приведена ниже.

На автомобилях семейства «Ситроен С4» можно встретить блоки предохранителей и другой конструкции, например:

Назначение и номинальные значения тока установленных в них плавких вставок:

Маркировка	Номинальный ток, А	Защита цепей питания
F1		отсутствует
F2	30	Механическая коробка переключения передач с электронным управлением
F3		отсутствует
F4		отсутствует
F5	80	Электрический насос усилителя руля
F6	70	Узел контроля за перегревом дизельного мотора
F7	100	Узел коммутации и защиты
F8		отсутствует
F9	30	Электрический насос механической коробки переключения передач с электронным управлением
F10	30	Электромотор системы Valvetronic

Блок предохранителей на автомобиле «Ситроен С4»

Автомобиль «Ситроен С4», так же как и любое другое современное транспортное средство, оснащен множеством электрических, электромеханических и электронных узлов. Все они включены в единую электрическую схему автомобиля и защищены специальными защитными элементами — предохранителями.

Одним из важнейших эксплуатационных требований, которые потребители предъявляют ко всем транспортным средствам, являются:

• свободный доступ к предохранителям;
• возможность быстрой замены в случае выхода плавкой вставки из строя.

Для того чтобы обеспечить надежную защиту электрических цепей автомобиля «Ситроен С4», разработчики постарались оснастить его достаточно большим количеством плавких вставок, предварительно разбив их на 4 функциональных группы. Конструктивно они расположены в различных местах:

• в салоне автомобиля — 2 блока;
• в подкапотном пространстве —1 блок;
• на аккумуляторе — 1 блок.

Важно! В зависимости от года выпуска, модели и комплектации автомобиля из модельного ряда «Ситроен С4» номинальный ток плавких вставок и цепей, которые они защищают, может отличаться друг от друга. Блок предохранителей 1032 установлен непосредственно на аккумуляторе. Блок предохранителей 1032 установлен непосредственно на аккумуляторе

Блок предохранителей 1032 установлен непосредственно на аккумуляторе.

Плавкие элементы, входящие в его состав, защищают силовые цепи наиболее энергоемких потребителей. Номинальный ток и маркировка некоторых из них приведены ниже.

Схема электрических соединений блока предохранителей 1032 «Ситроен 4С» приведена ниже.

На автомобилях семейства «Ситроен С4» можно встретить блоки предохранителей и другой конструкции, например:

Назначение и номинальные значения тока установленных в них плавких вставок:

Основной блок

Данный блок можно найти под капотом Ford Mondeo III. Агрегат располагается рядом с выступом амортизаторной стойки. Ниже приведена схема расположения элементов щитка, а также таблица с расшифровкой основных предохранителей и реле.

Обозначение	Назначение
F1	Отвечает за основное питание транспортного средства, работу ABS.
F2	Является главным предохранителем системы.
F3	Регулирует работоспособность дизельного двигателя.
F4	Обеспечивает обогрев заднего стекла.
F8,10	Отвечает за работу вентилятора.
F11	Обеспечивает обогрев переднего стекла.
F22	Регулирует работу омывателей лобового стекла и фар.
F24	Обеспечивает блокировку центрального замка.
F26	Отвечает за своевременную подачу стоп-сигнала.
F27	Отвечает за работу бензонасоса.
Реле
4	Обеспечивает работу топливного насоса.
3	Регулирует подачу звукового сигнала.
10	Отвечает за работу генератора.

Также внутри блока имеются резервные предохранители и элементы, отвечающие за работоспособность подсветки габаритов, диодов, индикаторов уровня топлива и различных датчиков. Также дополнительно встроены предохранители на стартер.

Блок предохранителей в салоне

Расположение блока предохранителей

Он находится под перчаточным ящиком. Чтобы получить доступ: Ослабьте винты, поверните ручку на 90 градусов и освободите блок предохранителей от удерживающего кронштейна, опустите блок предохранителей и потяните его на себя.

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	Рейтинг ампер	Цепи защищены
F1	7,5	Модуль рулевого колеса
F2	5	Приборный щиток
F3	10	Внутренние лампы
F4	5	Иммобилайзер двигателя
F5	7,5	Адаптивный круиз-контроль (ACC)
F6	5	Датчик дождя
F7	15	Зажигалка
F8	10	Подача разблокировки лючка топливного бака
F9	15	Омыватели лобового стекла – задние
F10	15	Омыватели лобового стекла – передние
F11	10	Деблокировка багажного отделения
F12	10	Поставка замка лючка топливного бака
F13	20	Топливный насос
F14	5	Дистанционный частотный приемник, Датчик движения в салоне
F15	5	Выключатель зажигания
F16	5	Звуковой оповещатель резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера)
F17	5	Привод вибрации рулевого колеса
F18	10	SRS (подушка безопасности) питание
F19	7,5	ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора
F20	7,5	Электронное питание, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выезде с полосы движения
F21	15	Аудиосистема (включая голосовое управление)
F22	5	Выключатель стоп-сигнала
F23	20	Люк
F24	5	Блок рулевой колонки, модуль климат-контроля

Общая информация о предохранителях и реле на Citroen C5 Х7 и их назначение

Предохранители на Ситроене C5 предназначены для безопасности электрических потребителей. Если не горят лампочки подсветки – вышла из строя вставка, защищающая прикуриватель. Автовладелец заменяет элемент.

Силовой бокс содержит плавкие элементы для защиты:

• системы тормозов ABS (50 А);
• многофункциональных секций (№№ 1 и 32);
• замка зажигания (30 А);
• механизма регулировки подвески (40 А).

Модели авто до рестайлинга

Среднеразмерный автомобиль первого поколения выпускался во Франции в 2001–2008 гг.

Машина оснащена 2 видами кузова: это лифтбек и универсал. Ситроен укомплектован гидропневматической подвеской, турбодизелем, механической коробкой передач. На нем установлены двигатели EW7A, EW7E4, EW10-D, ES9J4, ES9A и др.

Модели авто после рестайлинга

В 2004 г. машину оборудовали новым кузовом 1,6-литровым двигателем DV6TEP (тип R4). Второе поколение Ситроена C5 на платформе PF3 продавалось в России до 2016 г.

Универсал прошел рестайлинг в 2010 г. В комплектацию авто вошли новая пружинная подвеска, мотор на 1,6 л с турбонаддувом, роботизированная коробка EGS.

Пассажирский салон

Блок предохранителей

Они расположены так же, как и в первом поколении, слева на приборной панели и состоят из 3-х отдельных элементов: BSI1, BH12, BFH1.

Диаграмма

Назначение

Коробка BSI1

F1  15A Задний стеклоочиститель (универсал)F2  30A Реле блокировки и суперблокировки дверных замковF3  5A Подушки безопасностиF4  10A Управление автоматической коробкой передач — Модуль блокировки защиты 3 реле — Само затемняющиеся зеркала заднего видаF5  30A Передние стекла — Люк на крыше — Панель управления двери водителяF6  30A Задние электрические стеклоподъемникиF7  5A Освещение перчаточного ящика — Передние и задние фонари — Передние и задние направленные фонари — Косметическое зеркалоF8  20A — Автомагнитола — CD-чейнджер —Система контроля давления в шинах — Процессор крышки багажника с электроприводомF9  30A — Прикуриватель — Передняя розетка 12 ВF10  15A — Сигнализация — Клавиатура на рулевом колесе, выключатели освещения и стеклоочистителейF11  15A Выключатель зажиганияF12  15A — Память регулировки сиденья водителя — Панель приборов — Индикация непристегнутого ремня безопасности — Системный вычислитель кондиционирования воздухаF13  Сервисная панель 5A — Модуль предохранителей в моторном отсеке PSF1 — Вычислитель подушек безопасности — Панель управления кондиционеромF14  15A — Комплект громкой связи — Усилитель Hi-Fi — Парковочный ассистент — Блок памяти регулировки сиденья пассажира — Блок переключателей прицепа — Датчик дождя / освещенности —Контроль бокового пути F15 30A Реле блокировки исуперблокировки замков дверей F17  40A Заднее стекло с подогревом — Зеркала с подогревом

ФШ ШУНТ ПАРК

Коробка BH12

• G29  не используется
• G30  5A Зеркала с подогревом
• G31  5A Датчик уровня осадков / освещенности
• G32  5A Индикатор не пристегнутого ремня безопасности
• G33  5A Зеркала заднего вида с затемнением
• G34  20A Люк слепой (седан)
• G35  5A Блок освещения и запоминания положения наружного зеркала пассажира
• G36  30A Электро крышка багажника (универсал)
• G37  20A Передние сиденья с подогревом ИЛИ 25A Сиденье водителя с электроприводом — блок памяти регулировки сиденья водителя
• G38  30 A Сиденье водителя с электроприводом ИЛИ 25A Сиденье водителя с подогревом
• G39  40A — пассажирское сиденье с электроприводом — усилитель Hi-Fi
• G40  3A Коммутационная коробка прицепа

Коробка BFH1

G36  15A Автоматическая коробка передач AM6 / 30A Автоматическая коробка передач AL4G37  10A — Дневные ходовые огни — разъем OBD2G38  3A Система ESPG39  10A Электрогидравлическая подвескаG40  3A Контакт педали тормоза

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

1. Сдернуть кабель (находясь под машиной).
2. Открутить натяжной болт.
3. Ослабить крепежный болт.
4. Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Магнитола

Элемент необходимого комфорта можно улучшить посредством aux (Мазда Демио 2002). Рестайлинг доступно провести собственными силами. Потребуется переходная рамка Мазда Демио, подручные средства.

Кроме рамок (переходная Мазда Демио) нужно снять подрулевой кожух, вытащить вставку из маленького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Дальше, чтобы сделать аукс (aux Мазда Демио 2002), необходимо работать с платой прибора (потребуется профессиональные знания, паяльник).

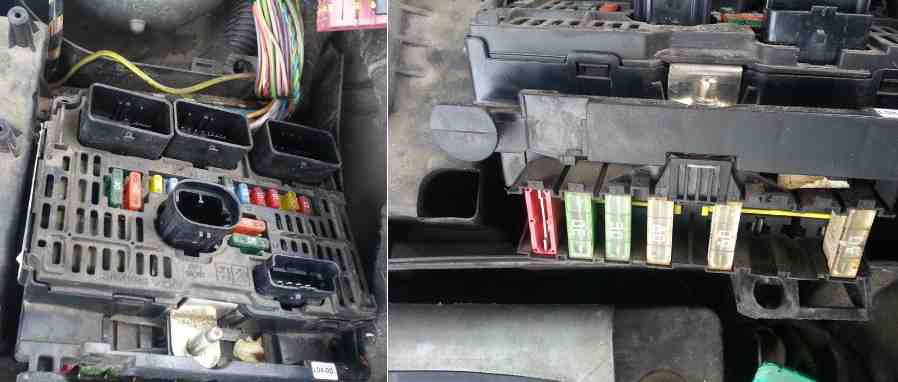

Предохранители под капотом Ситроен С5 1 поколения

Блок расположен в левой части подкапотного пространства, блок закрыт защитной крышкой.

Схема блока предохранителей под капотом Ситроен С5 (Вариант 1)

Описание

F1	(20A) Реле  электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем
F2	(15A) Звуковой сигнал
F3	(10A) Омыватели лобового стекла, насос омывателя заднего стекла
F4	(20A) Омыватели фар
F5	(15A)Топливный насос
F6	(10A) Электронный блок управления ABS, дополнительный обогреватель -Дизель
F7	(10A) Система управления АКПП, усилитель рулевого управления
F8	(20A) Стартер
F9	(10A) Выключатель стоп-сигналов (датчик положения педали тормоза)
F10	(30A) Система управления двигателем, подогреватель топлива – Дизель
F11	(40A) Отопитель/ кондиционер
F12	(30A) Очиститель лобового стекла
F13	(40A) Многофункциональный  блок управления 1
F14	(30A) Насос подачи воздуха на выпуск

В боковой части блока расположены, дополнительные предохранители.

Описание

F1	(50A) Блок управления электродвигателем вентилятора системы охлаждения
F2	(30A) Антиблокировочная система тормозов (ABS)
F3	(30A) Антиблокировочная система тормозов (ABS)
F4	(80A) Многофункциональный блок управления 1
F5	(80A) Многофункциональный блок управления 1
F6	(80A) Блок предохранителей/реле, приборная панель 2
F7	(70A) Усилитель рулевого управления
F8	(40A) Электродвигатель привода системы управления подвеской

Схема блока предохранителей под капотом Citroen C5 (Вариант 2)

Описание

1. Фонарь заднего хода 10 A
2. Питание топливного насоса 15 A
3. Питание компьютера ABS (ABR или ESP) 10 A
4. Питание компьютера автоматической коробки передач. Питание компьютера управления двигателем 10 A
5. Питание компьютера добавления присадки в дизельное топливо 10 A
6. Передние противотуманные фонари 15 A
7. Насос омывателя фар 20 A
8. Главное реле компьютера управления двигателем 20 A
9. Левая фара ближнего света 15 A
10. Правая фара ближнего света 15 A
11. Левая фара дальнего света 10 A
12. Правая фара дальнего света 10 A
13. Звуковой сигнал 15 A
14. Насос переднего и заднего стеклоочитителя 10 A
15. Исполнительные элементы блока управления двигателем : Подогрев кислородного датчика ; Питание бензинового инжектора ; Электропитание катушек зажигания ; Электромагнитный клапан прокачки адсорбера   (пары топлива из топливного бака) 30 A
16. Питание пневмонасоса 30 A
17. Передний стеклоочиститель на малой или большой скорости 30 A
18. Вентилятор кондиционера 40 A.

Описание блоков для 1 поколения

Блок с предохранителями под капотом

В моторном отсеке он находится с левой стороны под защитной крышкой.

Вариант 1

Схема верхней части (основной)

Таблица с описанием

F1	(20A) Реле  электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем
F2	(15A) Звуковой сигнал
F3	(10A) Омыватели лобового стекла, насос омывателя заднего стекла
F4	(20A) Омыватели фар
F5	(15A)Топливный насос
F6	(10A) Электронный блок управления ABS, дополнительный обогреватель -Дизель
F7	(10A) Система управления АКПП, усилитель рулевого управления
F8	(20A) Стартер
F9	(10A) Выключатель стоп-сигналов (датчик положения педали тормоза)
F10	(30A) Система управления двигателем, подогреватель топлива – Дизель
F11	(40A) Отопитель/ кондиционер
F12	(30A) Очиститель лобового стекла
F13	(40A) Многофункциональный  блок управления 1
F14	(30A) Насос подачи воздуха на выпуск

Схема боковой части (дополнительной)

Обозначение

F1	(50A) Блок управления электродвигателем вентилятора системы охлаждения
F2	(30A) Антиблокировочная система тормозов (ABS)
F3	(30A) Антиблокировочная система тормозов (ABS)
F4	(80A) Многофункциональный блок управления 1
F5	(80A) Многофункциональный блок управления 1
F6	(80A) Блок предохранителей/реле, приборная панель 2
F7	(70A) Усилитель рулевого управления
F8	(40A) Электродвигатель привода системы управления подвеской

Вариант 2

Общая схема

Расшифровка

1. Фонарь заднего хода 10 A
2. Питание топливного насоса 15 A
3. Питание компьютера ABS (ABR или ESP) 10 A
4. Питание компьютера автоматической коробки передач. Питание компьютера управления двигателем 10 A
5. Питание компьютера добавления присадки в дизельное топливо 10 A
6. Передние противотуманные фонари 15 A
7. Насос омывателя фар 20 A
8. Главное реле компьютера управления двигателем 20 A
9. Левая фара ближнего света 15 A
10. Правая фара ближнего света 15 A
11. Левая фара дальнего света 10 A
12. Правая фара дальнего света 10 A
13. Звуковой сигнал 15 A
14. Насос переднего и заднего стеклоочитителя 10 A
15. Исполнительные элементы блока управления двигателем : Подогрев кислородного датчика ; Питание бензинового инжектора ; Электропитание катушек зажигания ; Электромагнитный клапан прокачки адсорбера   (пары топлива из топливного бака) 30 A
16. Питание пневмонасоса 30 A
17. Передний стеклоочиститель на малой или большой скорости 30 A
18. Вентилятор кондиционера 40 A.

Блок в салоне ситроен с5

Он находится слева под панелью приборов, на месте водителя. Для доступа снимите крышку блока и выньте сам блок, нажав на язычок в его верхней части.

Раздел А – пинцет и запасные предохранители, В и С – платы с предохранителями. Тут так же возможны 2 варианта расположения элементов.

Назначение

№	Назначение предохранителя	Ампер
1	задний противотуманный фонарь	10
2	очиститель заднего стекла	15
4	датчик охранной сигнализации на водительской двери	15
5	задний левый стоп-сигнал	15
6
7	цепь положительного потенциала оборудования, предохранитель прикуривателя ситроен с5 (в зависимости от комплектации)	20
8
9	передние стеклоподъемники, люк	30
10	клемма цепи положительного потенциала	15
11	дисплей охранной сигнализации, навигатор, кондиционер, телефон	15
12	передний правый стояночный фонарь, задний правый стояночный фонарь	10
13	—
14	центральный замок	30
15	задний стеклоподъемник	30
16	подрулевые выключатели, блок управления подушек безопасности, блок предохранителей в моторном отсеке	5
17	правый стоп-сигнал	10
18	датчик положения рулевого колеса, датчик положения рычага управления АКПП, диагностический разъем	10
19	—
20	навигатор, радиоприемник	10
21	—
22	передний левый стояночный фонарь, задний левый стояночный фонарь	10
23	блок гидравлики подвески, блоки управления ABS	15
24	кондиционер, телефон, система облегчения парковки, щиток приборов, усилитель сигнала телефона	15
25	—
26	обогреватель заднего стекла	40
G36	усилитель радиоприемника	30
G37	электропривод переднего правого сиденья	30
G38	электропривод переднего левого сиденья	30
G39	обогреватель переднего правого сиденья	30
G40	обогреватель переднего левого сиденья	30

Блоки предохранителей

Основной блок с предохранителями располагается под капотом с правой стороны, где находится аккумуляторная батарея. Схема данного блока предоставляется в двух вариациях.

Первый вариант

• Контактная группа, управляющая коробкой автомат – 5A – F
• Реле «shift-lock» – 5A – F11.
• Компьютерная программа управления АКПП – 15A – F

Макси предохранители

Эти предохранители в Ситроен С4 выглядят как плавкие вставки, находящиеся в блоке. К ним относятся:

• MF1 – (30A/50A) – защищает цепь охлаждающей системы мотора.
• MF2 – (30A) – защищает подпитку насоса «ABS/ESP».
• MF3 – (50A) – защищает вычислитель «ABS/ESP».
• MF4 и MF5 – (80A) – защищает блок «BSI».
• MF6 – (10A) – отвечает за блок с предохранителями, находящийся в салоне.
• MF7 – (20A) – защищает разъем диагностики; добавочный насос, подающий дизельное топливо.
• MF8 – служит для дополнительных целей.

Предохранители в салоне

Этот блок находится в салоне под приборной панелью слева от руля, под пластмассовой крышкой, которая крепится к основной части при помощи защелок.

Предохранители в салоне Citroen C5(Х7)

Расположение предохранителей в салоне, как и у первого поколения, в нижней части панели управления со стороны водителя. Блок разделен на 3 части: BSI1, BH12, BFH1.

Схема блока предохранителей в салоне Citroen C5(Х7)

Описание блока BSI1

• F1 15A Задний стеклоочиститель (на универсале)
• F2 30A Pеле блокировки и суперблокировки дверных замков
• F3 5A Подушки безопасности
• F4 10A Управление автоматической коробкой передач — Модуль блокировки защиты 3 реле — Самозатемняющиеся зеркала заднего вида
• F5 30A Передние стеклоподъемники — Люк — Панель управления двери водителя
• F6 30A Задние стеклоподъемники
• F7 5A Подсветка перчаточного ящика — Передние и задние светильники — Передние и задние источники направленного освещения — Косметическое зеркало
• F8 20A — Автомагнитола — CD чейнджер — Система контроля давления в шинах — Процессор электропривода крышки багажника
• F9 30A — Предохранитель прикуривателя Citroen C5(Х7) -Передняя розетка 12 В
• F10 15A — Сигнализация — Блок клавиш на рулевом колесе, переключатели световых приборов и стеклоочистителей
• F11 15A Слаботочный замок зажигания
• F12 15A — Блок памяти регулировок сиденья водителя — Приборная панель — Дисплей сигнализатора непристегнутых ремней безопасности — Калькулятор системы кондиционирования
• F13 5A сервисная панель — модуль предохранитель моторного отсека PSF1 — калькулятор подушки безопасности — Панель управления кондиционером воздуха
• F14 15A — Комплект, освобождающий руки — Усилитель Hi-Fi — Система помощи при парковке — Блок памяти регулировок сиденья пассажира — Блок коммутационного блока прицепа — Датчик осадков / уровня освещенности — Контроль боковой траектории
• F15 30A Pеле блокировки и суперблокировки дверных замков
• F17 40A Заднее стекло с обогревом — Зеркала заднего вида с подогревом
• SH Шунт “SHUNT PARK”

Описание блока BH12

• G29 не используется
• G30 5A Зеркала заднего вида с подогревом
• G31 5A Датчик осадков / уровня освещенности
• G32 5A Индикатор не надетого ремня безопасности
• G33 5A Самозатемняющиеся зеркала заднего вида
• G34 20A Шторка потолочного люка (на седане)
• G35 5A Блок подсветки и запоминания положения наружного зеркала пассажира
• G36 30A Крышка багажника с электроприводом (на универсале)
• G37 20A Πодогрев передних сидений ИЛИ 25A Сиденье водителя в электрическим управлением — блок памяти регулировок сиденья водителя
• G38 30 A Электропривод сиденья водителя ИЛИ 25A Сиденье водителя с обогревом
• G39 40A — Электропривод сиденья пассажира — Усилитель Hi-Fi
• G40 3A Коммутационный блок прицепа

Описание блока BFH1

• G36 15A Автоматическая коробка переключения передач AM6 / 30A Автоматическая коробка переключения передач AL4
• G37 10A — Дневные ходовые огни — разъем OBD2
• G38 3A Система ESP
• G39 10A Электрогидравлическая подвеска
• G40 3A Контакт педали тормоза

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

или (и другие)

Чтобы получить доступ к блоку предохранителей в моторном отсеке, выкрутите каждый винт на 1/4 оборота.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	Оценка	функция
F1	20 А	Блок управления двигателем
F2	15 А	рог
F3	10 А	Насос омывателя экрана
F4	10 А	Насос омывателя фар
F5	15 А	Моторные приводы
F6	10 А	Расходомер воздуха – Фары – Диагностический разъем
F7	10 А	Блокировка рычага автоматической коробки передач – Усилитель рулевого управления
F8	25 А	Запуск двигателя
F9	10 А	Выключатель сцепления – Выключатель стоп-сигнала
F10	30 А	Моторные приводы / Приводные двигатели
F11	40 А	Воздуходувка кондиционера
F12	30 А	Стеклоочиститель ветрового стекла
F13	40 А	Источник питания BSI (зажигание включено)
F14	30 А	–
F15	10 А	Правосторонний светофор
F16	10 А	Левостороннее освещение при движении
F17	15 А	Правый ближний свет
F18	15 А	Левый ближний свет
F19	15 А	Моторные приводы / приводные двигатели
F20	10 А	Моторные приводы / приводные двигатели
F21	5 А	Моторные приводы / приводные двигатели

Предохранители на АКБ

Для доступа к блоку предохранителей, расположенному на аккумуляторе, отсоедините и снимите крышку.

Назначение предохранителей на батарее

№	Оценка	функция
F6	25 А	Задняя розетка 12 В (максимальная мощность: 100 Вт)
F7	15 А	Противотуманный свет
F8	20 А	Вспомогательная горелка (дизельная)
F9	30 А	Электрический стояночный тормоз

Engine compartment

In the engine compartment, fuse box is located on the left side under the protective cover.

Type 1

Top part diagram (main)

Assignment

F1	(20A) Cooling fan motor relay (low speed), engine management
F2	(15A) Horn
F3	(10A) Windscreen washers, rear window washer pump
F4	(20A) Headlamp washers
F5	(15A) Fuel pump
F6	(10A) ABS electronic control unit, auxiliary heater -Diesel
F7	(10A) Automatic transmission control system, power steering
F8	(20A) Starter
F9	(10A) Brake light switch (brake pedal position sensor)
F10	(30A) Engine management, fuel heater – Diesel
F11	(40A) Heater / air conditioner
F12	(30A) Windshield wiper
F13	(40A) Multifunction control module 1
F14	(30A) Exhaust air pump

Side part diagram (additional)

Designation

F1	(50A) Cooling fan motor control module
F2	(30A) Anti-lock braking system (ABS)
F3	(30A) Anti-lock braking system (ABS)
F4	(80A) Multifunction control module 1
F5	(80A) Multifunction control module 1
F6	(80A) Fuse / relay box, instrument panel 2
F7	(70A) Power steering
F8	(40A) Suspension control motor

Type 2

Diagram

Circuits protected

1. Reversing light 10 A
2. Fuel pump supply 15 A
3. ABS computer power supply (ABR or ESP) 10 A
4. Automatic transmission computer power supply. Power supply for motor control computer 10 A
5. Diesel additive computer power supply 10 A
6. Front fog lamps 15 A
7. Headlight washer pump 20 A
8. Engine Control Computer Main Relay 20 A
9. Left-hand dipped beam headlamp 15 A
10. Right-hand dipped beam headlamp 15 A
11. Left high beam headlamp 10 A
12. Right high beam headlamp 10 A
13. Buzzer 15 A
14. Front and rear wiper pump 10 A
15. Executive elements of the engine control unit: Heated oxygen sensor; Gasoline injector power supply; Power supply for ignition coils; Solenoid valve for adsorber bleeding (fuel vapor from the fuel tank) 30 A
16. Pneumatic pump power supply 30 A
17. Front wiper at low or high speed 30 A
18. Air conditioner fan 40 A.

Passenger compartment

Fuse box is located on the left under the dashboard in the driver’s seat. To access, remove the cover of the box and remove the unit itself by pressing on the tab at its top.

Section A – tweezers and spare fuses, B and C – fuse boards. There are also 2 options for the location of the elements.

Appointment

No.	Fuse assignment	A
1	rear fog lamp	10
2	rear window wiper	15
4	burglar alarm sensor on the driver’s door	15
5	rear left brake light	15
6
7	equipment positive potential circuit, Citroen C5 cigarette lighter fuse (depending on configuration)	20
8
9	front windows, sunroof	30
10	positive circuit terminal	15
11	burglar alarm display, navigator, air conditioner, telephone	15
12	front right parking light, rear right parking light	10
13	–
14	central locking	30
15	rear power window	30
16	steering column switches, airbag control unit, engine compartment fuse box	5
17	right brake light	10
18	steering wheel position sensor, automatic transmission control lever position sensor, diagnostic socket	10
19	–
20	navigator, radio	10
21	–
22	front left parking light, rear left parking light	10
23	suspension hydraulics unit, ABS control units	15
24	air conditioning, telephone, parking assist, instrument panel, telephone signal amplifier	15
25	–
26	rear window heater	40
G36	radio amplifier	40
G37	electric front right seat	40
G38	electric front left seat	40
G39	front right seat heater	40
G40	front left seat heater	40

Still have questions? Ask in commerts.

Блок предохранителей и реле №2

Дорестайлинговые модели

F №	Защищаемая цепь	Ток в А
1	Реле электродвигателя вентилятора системы охлаждения — высокая скорость, реле электродвигателя вентилятора системы охлаждения — средняя скорость, датчик скорости автомобиля, подогреватель топливного фильтра, электронный блок управления КПП, выключатель фонарей заднего хода, отопитель/кондиционер	10A / 15А
2	Топливный насос	15А
3	Датчик включенной передачи, система активной подвески, электронный блок управления ABS	10А
4	Датчик уровня охлаждающей жидкости, система управления АКПП, электронный блок управления КПП, реле нагревателя охлаждающей жидкости	10А
5	Блок управления подачей присадки	10А
6	Противотуманные фары	15А
7	Насос омывателя фар	20А
8	Система управления двигателем, реле электродвигателя вентилятора системы охлаждения – низкая скорость	20А
9	Левая фара — ближний свет	15А
10	Правая фара — ближний свет	15А
11	Левая фара – дальний свет	10А
12	Правая фара – дальний свет	10А
13	Звуковой сигнал	15А
14	Насос омывателя лобового стекла/заднего стекла	10А
15	Управление двигателем	30А
16	Насос подачи воздуха навыпуск	30А
17	Электродвигатель очистителя лобового стекла	30А
18	Панель управления кондиционером/отопителем, электронный блок управления кондиционером	40А

MF №	Защищаемая цепь	Ток в А
1	Электродвигатель вентилятора системы охлаждения, резистор электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора системы охлаждения — низкая скорость, реле электродвигателя вентилятора системы охлаждения — высокая скорость	50А
2	Антиблокировочная система тормозов (ABS)	50А
3	—
4	Многофункциональный блок управления 1	80А
5	Многофункциональный блок управления 1	80А
6	Блок предохранителей 2 (приборная панель)	80А
7	Замок зажигания	30А
8	Система управления подвеской	40А

Рестайлинговые модели

F №	Защищаемая цепь	Ток в А
1	Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем	20А
2	Звуковой сигнал	15А
3	Омыватели лобового стекла, насос омывателя заднего стекла	10А
4	Омыватели фар	20А
5	Топливный насос	15А
6	Электронный блок управления ABS, дополнительный обогреватель — Дизель	10А
7	Система управления АКПП, усилитель рулевого управления	10А
8	Стартер	20А
9	Выключатель стоп-сигналов (датчик положения педали тормоза)	10А
10	Система управления двигателем, подогреватель топлива — Дизель	30А
11	Отопитель/кондиционер	40А
12	Очиститель лобового стекла	30А
13	Многофункциональный блок управления 1	40А
14	Насос подачи воздуха на выпуск	30А

MF №	Защищаемая цепь	Ток в А
1	Блок управления электродвигателем вентилятора системы охлаждения	50А
2	Антиблокировочная система тормозов (ABS)	30А
3	Антиблокировочная система тормозов (ABS)	30А
4	Многофункциональный блок управления 1	80А
5	Многофункциональный блок управления 1	80А
6	Блок предохранителей 2 (приборная панель)	80А
7	Усилитель рулевого управления	70А
8	Система управления подвеской	40А
