Замена элементов в салоне киа рио

Индикация на приборной панели Киа Рио

Приборная панель Kia Rio включает огромное количество специальных индикаторов. Сигналы обозначений зачастую совпадают во многих автомобилях Киа. Например, точно такие же лампочки применяются в модели x line. Все сигналы имеют различное обозначение.

Среди ламп, расположенных на приборной панели Киа Рио, можно выделить:

1. Индикатор режима экономии топлива.Выглядит сигнал в виде надписи ECO. Данная лампа включается, когда активируется режим экономного расхода топлива.
2. Лампу подушек безопасности.Как правило, лампа выполнена в виде красного человечка с шаром. Загорается на шесть секунд после включения двигателя.
3. Индикатор состояния системы АБС.Показано на панели приборов как надпись ABS обведенная в кружок. Если система исправна, данная лампа загорается на три секунды после поворота ключа.
4. Состояние тормозной жидкости и стояночного тормоза.Индикатор включаются, при положении ключа Старт. Если лампа не гаснет после снятия машины со стояночного тормоза, то в системе не хватает тормозной жидкости.
5. Лампа распределения тормозных усилий.При постоянном горении данная лампа свидетельствует о неисправности систем помощи торможения.
6. Сигнал о пристегивании ремня.Включается на шесть секунд после поворота ключа. Обозначение выполнено в виде красного человека с линией.
7. Зеленые поворотники.Сигнализирует о включенных сигналах левого или правого поворота. Постоянное или попеременное включение лампы поворота может говорить о неисправности.
8. Лампа дальнего света.Служит для напоминания, что фары работают в режиме дальнего света. Обозначается иконкой синей фары.
9. Сигнал о работе габаритов.Показан в виде зеленых лампочек. Название обозначения говорит само за себя, данный индикатор свидетельствует о включении или выключении габаритных огней.
10. Лампа противотуманок.Символизирует включение и выключение противотуманного освещения.
11. Сигнал о включении задних противотуманок.Обозначается в виде желтого фонарика.
12. Индикатор уровня омывайки.Включается при низком количестве омывающей жидкости в бачке. Обозначение напоминает стекло с водой.
13. Лампа давления масла.Загорается при пониженном содержании смазочной жидкости в системе. Индикатор светится красным цветом и напоминает масленку.
14. Индикатор режима АКПП.Показывает текущий режим работы автоматической коробки переключения передач.
15. Индикатор режима МКПП.Данная лампа выводит информацию о рекомендуемой передаче для максимальной экономии топлива.
16. Индикатор открытого багажника или двери.
17. Критический уровень топлива.Его пиктограмма напоминает красную бензоколонку. Сигнал зажигается при остаточном запасе топлива примерно на пятьдесят километров движения.
18. Сигнал неисправности двигателя.Загорается при перебоях работы двигателя или катализатора.
19. Лампа температуры охлаждающей жидкости.Сигнализирует о существенном нагреве.
20. Датчик ESC.Загорается при включении системы курсовой устойчивости.
21. Сигнал обледенения дороги.Включается при температуре ниже четырех градусов. Индикация сопровождается тройным звуковым сигналом.
22. Индикатор низкого заряда аккумуляторной батареи.

Если последняя лампочка горит при работающем моторе, это означает, что аккумулятор не получает заряд от генератора. Это может свидетельствовать о неисправностях в электрической цепи или о выходе из строя аккумуляторной батареи.

Щиток приборов Киа Рио позволяет водителю в режиме реального времени контролировать работу всех систем и рассчитывать примерное расстояние, которое способна пройти машина на текущем уровне заправки. Все значки панели приборов уникальны и не дублируются другими.

Значки на панели Киа Рио 3

Щит наблюдения

• логотип ECO — активен режим экономии бензина;
• связанный человек и круг перед ним — загорается на 6 секунд при запуске (при постоянном горении указывает на неисправность подушек безопасности, их отсутствие);
• надпись АБС по кругу — автоматическая антиблокировочная система (загорается на 3 секунды при запуске);
• восклицательный знак в кружке — стояночный тормоз (загорается при поднятии ручника, горит постоянно при нехватке тормозной жидкости);
• одновременное загорание двух предыдущих иконок — неисправность EBD или ABS;
• застегнутый человек — предупреждение о необходимости пристегнуть ремень безопасности;
• штатные значки поворотников, ближнего света, дальнего света, габаритных огней и противотуманных фар (загораются при включении);
• стакан и струя воды — недостаток жидкости в баке стиральной машины;
• масленка — индикатор низкого давления моторного масла;
• P, N, D — положение ручки селектора на АКПП;
• цифра со стрелками «вверх-вниз» слева — указывает на рекомендованную передачу на определенной скорости (автомобили с механической коробкой передач);
• изображение батареи — низкий заряд батареи;
• автомобили с открытыми дверями — сигнал о том, что двери не закрыты (неправильно закрыты;
• автомобиль с ключом — иммобилайзер (включается при включении зажигания и выключается после запуска);
• изображение АЗС — нехватка топлива в баке;
• двигатель — всегда включен, если необходимо посетить сервисный центр для диагностики двигателя;
• жидкостной термометр — включается при достижении антифризом температуры 120 градусов;
• автомобиль с двумя изогнутыми линиями сзади — загорается при заносе колес по дорожному покрытию;
• такой же значок с надписью OFF — принудительное отключение системы стабилизации (ESC);
• снежинка и линия дороги — сигнализируют о возможном появлении льда.

Кардинальных отличий на панелях приборов автомобилей других годов выпуска нет, поэтому приборная панель Киа Рио 2016 будет интуитивно понятна владельцам «корейцев» прошлых лет.

Снежинка на щитке

Значок в левом нижнем углу

Когда температура окружающей среды приближается к нижнему пределу, добавляется звуковой сигнал. Если на морозе посильнее, индикатор гаснет. Этот значок есть на всех панелях, включая Kia Rio 3 2015 года выпуска.

Стрелочные указатели приборной панели Kia Rio 3

Для наглядности можно рассмотреть приборную панель версии Kia Rio 3. 2013. Расположение индикаторов обеспечивает постоянный контроль за состоянием автомобиля, информацию о состоянии дел с рабочими агрегатами, механизмы сгруппированы и доступны для водитель, не отвлекая его от управления.

Контрольные стрелочные индикаторы на комбинации приборов:

• спидометр (показывает скорость, с которой движется автомобиль, показатель выражается в км / ч);
• тахометр (указывает количество оборотов коленчатого вала ДВС, показатель выражается в об / мин);
• указатель уровня топлива в баке (полный, половина бака, пустой);
• индикатор температуры антифриза в холодильном контуре.

Особенности щитка приборов Supervision

В Kia Rio можно использовать два типа панелей управления: стандартные, премиальные и супервизионные. В последнем случае приборка имеет улучшенные функции, так как предлагает более широкий функционал и некоторые дополнительные функции. Также следует отметить, что такой ПП по своему внешнему виду имеет более спортивный дизайн, что позволяет улучшить эстетические качества интерьера салона в целом. Такой ПП устанавливается только на автомобили премиум-класса Rio 3 и отремонтированные автомобили (видео Дмитрия Балконского).

Такой порядок состоит из трех основных частей или колодцев:

1. В центре находится спидометр, который отделен от остальных колодцев пластиковым полукругом. Несмотря на то, что все показатели находятся на одном уровне, такое расположение придает заказу определенный объем. В центральной части спидометра расположен экран, на котором отображаются основные характеристики и параметры автомобиля.
2. С левой стороны установлен спидометр.
3. В правом отсеке можно увидеть два основных датчика: температуры антифриза в системе охлаждения и уровня топлива в баке.

Конструкция этой печатной платы не предполагает использования дополнительных механических устройств, поскольку, по мнению разработчиков, это может помешать отслеживаемости основной информации.

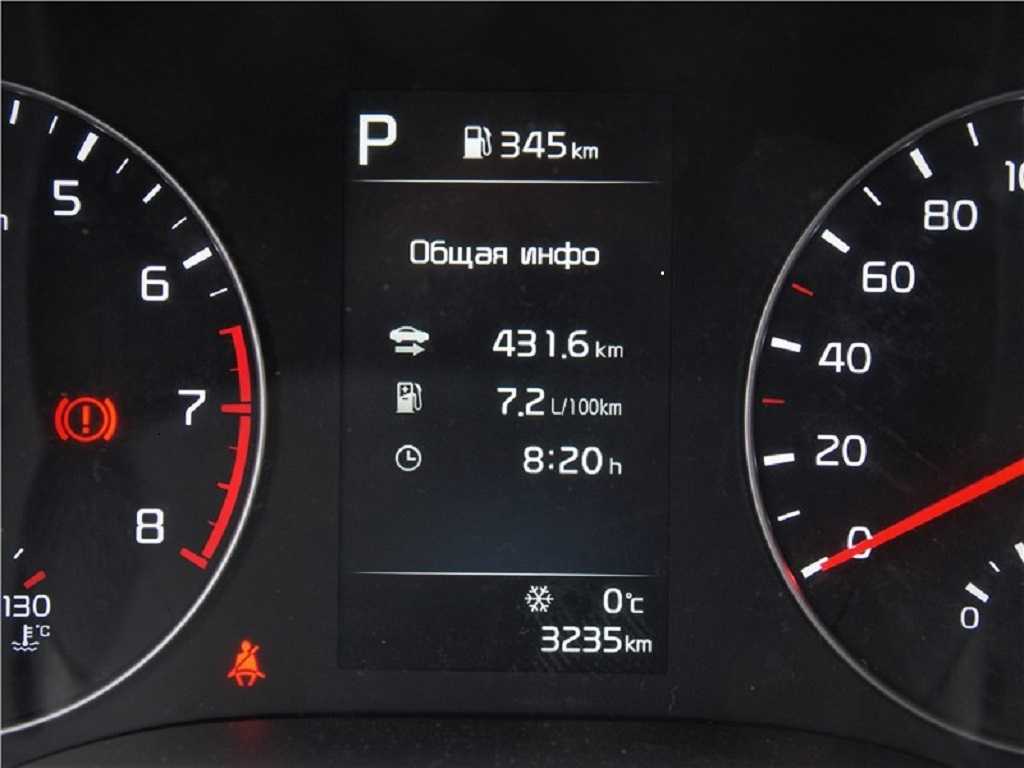

По поводу бортового компьютера

Комп кросс-хетчбэка вступает в работу сразу же после включения зажигания с отображением на экране общей информации:

• запаса хода при теперешнем наличии либо остатке горючего в баке;
• текущего пробега, который отсчитывается компьютером после нажатия опции Trip или после обнуления на одометре очередного участка пути;
• среднего расхода, который подлежит определению частному от деления объема потребленного горючего на параметр преодоленного расстояния;
• текущего времени в пути, при этом время стоянок не подлежит учету;
• а также наружной температуры и общего с начала эксплуатации пробега авто.

Важно! Доступ к настройкам компьютера имеют лишь специалисты сервиса официальных дилерских центров и для того, чтобы осуществить перезагрузку его программного обеспечения после устранения поломок и для того, чтобы сбросить те или ошибки кодов нужно обращаться исключительно к дилерам. Иначе можно утратить возможность ремонта по условиям гарантийных обязательств производителя

Средняя скорость и запас хода

Для вывода на дисплей показателя средней скорости маршрутный компьютер сопоставляет общий пройденный путь и время работы двигателя. При этом последний показатель учитывается независимо от того движется автомобиль или стоит. Отсчёт ведётся с крайнего обнуления средней скорости.

Диапазон измерения составляет от 0 до 260 км/ч. Для обнуления средней скорости понадобится зажать на секунду кнопку «Reset» на рулевом колесе в момент отображения на дисплее соответствующих показаний. Для осуществления первоначального расчета средней скорости Киа Рио 4 поколения требуется проехать не менее пятидесяти метров или десяти секунд.

Запас хода указывает на оставшийся километраж до окончания топлива в баке, в пределах от 1 до 9999 км.

На дисплее будет высвечиваться прочерк, если оставшегося бензина хватает менее чем на километр.

Также понадобится учитывать:

1. Данные могут отражаться некорректно после отключения АКБ или при расположении машины на не ровной поверхности.
2. Дозаправка в количестве менее шести литров может быть не учтена маршрутным компьютером.
3. На показания запаса хода влияет режим езды, дорожное покрытие и состояние узловых Киа Рио 4.

Источник

Цвет пиктограмм щитка Kia Rio 3

Подсветка пиктограмм служит для привлечения внимания водителя, при этом разработчики решили использовать три цвета – красный, желтый и зеленый. Красным цветом на панели приборов Kia Rio 3 обозначаются ошибки, требующие безотлагательного вмешательства. С помощью этого цвета водителю передается информация о необходимости долива основных жидкостей (антифриза, масла и тормозной жидкости). Красным будет светиться и флажок «H», предупреждающий о риске перегрева силовой установки.

Желтый цвет служит для предупреждения о необходимости ремонтных работ, диагностики авто, а также выполнении определенных настроек

На панели Киа Рио 2016 есть значок иммобилайзера (в норме загорается при включенном зажигании и гаснет после запуска), он как раз выполнен в желтом цвете.Зеленый цвет направляет внимание водителя на конкретный рабочий узел, или просто свидетельствует о состоянии включения какого-либо устройства

Описание и расположение индикаторов и приборов на классической панели

Обозначение и распиновка стандартной приборке

В автомобилях Kia Rio приборки могут различаться между собой в зависимости от того, имеются ли на них тахометры или нет. Рассмотрим описание контрольного щитка на примере авто с тахометром.

В соответствии со схемой приведенной выше, основные компоненты приборки следующие:

1. Тахометр. Это устройство предназначено для передачи водителю информации о текущем количестве оборотов коленчатого вала двигателя.
2. Спидометр. О назначении этого устройства долго говорить не будем, и так ясно, что с его помощью водитель всегда знает, с какой скоростью движется его транспортное средство.
3. Световые индикаторы указателей поворота — левый и правый.
4. Контроллер температуры хладагента в системе охлаждения. Стрелка датчика не должна переходить в красную зону при работающем двигателе, поскольку это будет свидетельствовать о его перегреве. Если это все же произошло, то необходимо как можно быстрее остановить авто и разобраться в причинах перегрева.
5. Контрольные и аварийные индикаторы. В частности, это датчики ближнего и дальнего света, противотуманок, подушек безопасности, системы обогрева заднего стекла, ABS, аварийного давления масла в системе, открытых дверей, разряженной АКБ, а также не пристегнутых ремней безопасности. Также на приборке есть индикатор Check Engine — он появляется всегда при включении зажигания, но если он горит после запуска мотора, то силовой агрегат необходимо проверить ан предмет неисправностей.
6. Датчик уровня горючего в бензобаке. Здесь же имеется световой индикатор, который загорается в том случае, если автомобиль начал использовать резервный запас топлива.
7. Клавиша сброса счетчика дневного пробега.
8. Сам одометр — на экране устройства демонстрируется информация об общем, а также суточном пробеге автомобиля.

Обозначение лампочек и индикаторов

Специалисты признают, что панель Supervision Hyundai Creta проста в использовании, но очень информативна. Помимо трех основных блоков: тахометра, спидометра и центрального щитка с данными, поступающими с бортового компьютера, на приборке расположено огромное количество небольших индикаторов. Большая часть из них находится в верхней части, но несколько значков можно найти и в нижней части, недалеко от тахометра и спидометра. Указатели показывают:

• Включение левого или правого поворотника.
• Режим работы фар (дальний, ближний, противотуманки, габариты).
• Изменение давления в шинах.
• Появление возможных проблем с двигателем.
• Включение и выключение системы стабилизации во время движения.
• Сигнал о неполадке тормозной системы (оранжевый восклицательный знак).
• Проблемы с аккумулятором.
• Проблемы с уровнем масла в моторе.
• Неполадки подушек безопасности.
• Неполадки усилителя рулевого колеса.
• Включение или отключение системы ABS.
• Работу системы помощи при подъеме/спуске с горы.
• Блокировку дверей в салоне.
• Проблемы с системой стабилизации.
• Низкий уровень топлива в баке.

Снятие и установка

Демонтаж панели приборов Киа Рио 3 осуществляется при помощи отвертки с крестообразным шлицем. Порядок действий:

• Скидывается провод с минуса АКБ.
• Демонтируется рулевое колесо. Колонка опускается вниз до предела.
• Отсоединяется верхняя часть кожуха (наличие фиксаторов предполагает применение усилия).
• Козырек с облицовкой приборов также отсоединяется от щитка и отводится в сторону.

Отщелкиваем козырек

• К клавише Trip подведена колодка с проводами, ее нужно извлечь из гнезда (выключатель можно заменить).
• Козырек окончательно снимается.

Демонтируем козерек

Приборная панель Kia Rio 3 прикручена 4-мя винтами. После их выкручивания панель отводится на длину жгутов с проводкой.

Щиток приборов

Колодки отсоединяются, приборка убирается. Вместо нее в обратном порядке монтируется новая.

Осторожно отсоединяем колодки

Если во время снятия были повреждены пластиковые фиксаторы, их следует заменить.

Обычная и панель приборов Supervision

Обычная приборная панель

Внутри поколения в зависимости от комплектации можно отметить отличия, но в основном они касаются декоративного оформления. Заказанные комплектации на корейскую машину:

• обычные (для базовой комплектации машин);
• Надзор (доступен в комплектациях «Премиум» и «Престиж»).

При выборе расширенной конфигурации водитель получает приборную панель наблюдения, которая отличается от базовой версии следующим:

Дашборд-контроль

• самые яркие лампы используются для общего освещения;
• устройства имеют хромированные кромки;
• яркость подсветки информации о текущем состоянии автомобиля можно регулировать;
• есть русская версия (при просмотре сообщений, чтений и тд);
• используются приборы с большей точностью (счет топлива, счетчик пробега и т д);
• используется пластик, устойчивый к ультрафиолетовому излучению и истиранию;
• контрастность и резкость разметки не утомляют водителя.

Цвет пиктограмм щитка Kia Rio 3

Щиток приборов

Подсветка пиктограмм служит для привлечения внимания водителя, при этом разработчики решили использовать три цвета – красный, желтый и зеленый. Красным цветом на панели приборов Kia Rio 3 обозначаются ошибки, требующие безотлагательного вмешательства. С помощью этого цвета водителю передается информация о необходимости долива основных жидкостей (антифриза, масла и тормозной жидкости). Красным будет светиться и флажок «H», предупреждающий о риске перегрева силовой установки.

Желтый цвет служит для предупреждения о необходимости ремонтных работ, диагностики авто, а также выполнении определенных настроек

На панели Киа Рио 2016 есть значок иммобилайзера (в норме загорается при включенном зажигании и гаснет после запуска), он как раз выполнен в желтом цвете.Зеленый цвет направляет внимание водителя на конкретный рабочий узел, или просто свидетельствует о состоянии включения какого-либо устройства

Снятие и установка

Разборка приборной панели Киа Рио 3 осуществляется при помощи отвертки Phillips. Процедура:

• Проволока перекинута с минуса аккума.
• Руль снимается. Колонка опускается до предела.
• Верхняя часть кожуха отстегивается (наличие защелок требует приложения силы).
• Козырек с панелью приборов также отделяется от панели приборов и убирается в сторону.

Снимаем козырек

• К ключу Trip подключается замок с проводами, его необходимо вынуть из розетки (выключатель можно заменить).
• Козырек снят навсегда.

Разобрать козла

Панель приборов Киа Рио 3 крепится 4 винтами. После их откручивания панель убирается на длину жгутов.

Панель управления

Подшипники сняты, заказанные сняты. Вместо этого монтируется новый в обратном порядке.

Осторожно отсоедините колодки

Если пластиковые зажимы повредились при снятии, их необходимо заменить.

Легкое чтение индикаторов приборной панели

В «Киа Рио» панель приборов имеет значки с понятными обозначениями. Специальные пиктограммы расположены удобным образом, чтобы при старте силового агрегата либо вождении водитель мог их видеть и реагировать на изменения.

Значки на приборной панели «Киа Рио» при старте двигателя кратковременно загораются, а затем должны потухнуть. Если этого не произошло, то конкретные узлы имеют проблемы.

В Таблице 1 приведены для «Киа Рио» значки на 2 типах панелей приборов и их значения.

«Снежинка» на «Киа Рио»

Значок «Снежинка» предназначен для предупреждения водителя о снижении температуры и возможном появлении на дорожном покрытии наледи. Он включается только в интервале от -50С до +40С, который выбран не случайно: именно при таких температурах дорожное покрытие становится опасным, скользким.

Присутствует на всех типах панелей.

Значки на панели Киа Рио 3

• надпись ECO – включен режим экономии бензина;
• пристегнутый человек и круг перед ним – загорается на 6 с при пуске (при постоянном горении говорит о неисправности подушек безопасности, их отсутствии);
• надпись ABS в круге – антиблокировочная система авто (загорается на 3 с при пуске);
• восклицательный знак в круге – стояночный тормоз (горит при поднятом ручнике, постоянно светится при недостатке тормозной жидкости);
• одновременное свечение двух предыдущих значков – неисправность EBD или ABS;
• пристегнутый человек – предупреждение о необходимости пристегнуться;
• стандартные значки указателей поворота, ближнего, дальнего света, габаритных огней и противотуманок (горят при включении);
• стекло и струйка воды – недостаток жидкости в бачке омывателя;
• масленка – показатель низкого давления моторного масла;
• P, N, D – положение ручки селектора на АКПП;
• цифра со стрелками «вверх-вниз» с левой стороны – сигнализирует о рекомендуемой передаче при определенной скорости (авто с МКПП);
• изображение аккумулятора – низкий заряд батареи;
• машина с открытыми дверьми – сигнал о незакрытых (некорректно закрытых) дверях;
• машинка с ключом – иммобилайзер (загорается при включенном зажигании и гаснет после пуска);
• изображение бензоколонки – недостаток топлива в баке;
• двигатель – горит все время, если требуется посетить сервис для диагностики мотора;
• термометр в жидкости – загорается при достижении антифризом температуры в 120 градусов;
• авто с двумя изогнутыми линиями позади – загорается, когда колеса проскальзывают на дорожном покрытии;
• тот же значок с надписью OFF – принудительное отключение системы устойчивости (ESC);
• снежинка и линия, изображающая дорогу – сигнализирует о возможном появлении наледи.

Кардинальных отличий на щитках автомобилей других годов выпуска нет, поэтому приборная панель Киа Рио 2016 будет интуитивно понятна владельцам «корейцев» предыдущих лет.

Снежинка на щитке

При приближении температуры окружающего воздуха к нижней границе добавляется звуковой сигнал. Если мороз крепче, индикатор гаснет. Данный значок есть на всех панелях, в том числе у автомобиля Киа Рио 3 2015 года выпуска.

Как проверить предохранители моего Киа Рио

При обращении с ними мы рекомендуем вам принять некоторые меры предосторожности, например выключить автомобиль и вооружиться подходящим оборудованием, таким как отвертки и плоскогубцы, которые позволят вам более точно поймать предохранители.Если после замены предохранителей освещение на вашей приборной панели все еще не работает, в этой ситуации мы советуем вам обратиться к механику, потому что это означает, что есть немного более серьезная проблема. Слева: за освещение регуляторов отопления отвечают три маленькие лампочки (3, 4 и 5)

Для замены отделить поворотный выключатель (1), ослабить болты (стрелки) и снять панель (2)

Слева: за освещение регуляторов отопления отвечают три маленькие лампочки (3, 4 и 5). Для замены отделить поворотный выключатель (1), ослабить болты (стрелки) и снять панель (2).

Справа: освещение моторного отсека: немного сжать с боков верхнюю часть светильника (1) и вынуть ее из пазов. Тогда становится доступной софитная лампа.

Подсветка пепельницы и прикуривателя:

Блок подсветки вещевого ящика на иллюстрации представлен целиком вытащенным из крепления (1)

Здесь рассматривается только подсветка приборов. Об индикаторах, также расположенных в комбинации приборов, вы прочтете в главе Приборы и вспомогательные устройства.

1. Снять рулевое колесо (глава Подвеска колес и рулевое управление).
2. Снять блок комбинации приборов (глава Приборы и вспомогательные устройства).
3. Сзади на комбинации приборов повернуть патрон лампы подсветки приборов влево и вынуть его.
4. Лампы со стеклянным цоколем образуют единое целое с патроном.
5. Патрон с лампой снова вставить в блок комбинации приборов и повернуть вправо до упора.

Посветка панели отопителя

1. Снять ручки трех поворотных регуляторов системы отопления и вентиляции.
2. Вывернуть расположенные ниже два винта с крестообразным шлицем. Снять панель.
3. Теперь видны три лампочки со стеклянными цоколями.
4. Лампочки можно достать из патрона по одной.

Подсветка пепельницы и прикуривателя

1. Вынуть вставную часть пепельницы.
2. Вывернуть длинным торцовым ключом шестигранный болт за прикуривателем.
3. Перевернуть встраиваемую панель прикуривателя и вынуть патрон лампы с нижней стороны.
4. Достать из патрона лампу со стеклянным цоколем.
5. У автомобилей, оснащенных дополнительными приборами, прикуриватель расположен рядом с рычагом стояночного тормоза.
6. Для замены ламп снять заднюю часть центральной консоли.
7. Подсветка прикуривателя у автомобиля с дополнительными приборами: снять цетральную консоль.

Подсветка вещевого ящика

Плафон подсветки вещевого ящика содержит в одном корпусе контактный выключатель. Питание поступает только при включенном габоритном свете или свете фар.

1. На обратной стороне вещевого ящика провернуть влево 4-ваттную лампочку накаливания (нужно перестроить свое представление: лампа показывает вперед по ходу) и вытянуть вверх (байонетное замковое устройство).
2. Для снятия всего блока разъединить штекеры и выдавить патрон из крепления по направлению к салону.

Подсветка индикатора режима АКП

Для подсветки индикатора режима АКП на рычаге селектора при включенном зажигании служит лампа со стеклянным цоколем (1,2 Вт, DIN-форма W).
