Проверка модуля (катушки) зажигания автомобилей рено логан 1,4

Как проверить модуль зажигания на Рено Логан 1,4

Самостоятельно проверяем модуль зажигания Рено Логан первого поколения (двигатель 1,4)

Неисправный модуль (катушка) зажигания системы зажигания инжекторного двигателя k7j 1,4 л автомобиля Рено Логан первого поколения является причиной возникновения определенных проблем в его работе. Это такие неисправности как «двигатель автомобиля не запускается», «двигатель запускается и глохнет», «двигатель троит или даже двоит», «провалы, рывки в работе двигателя» и пр.

В случае появления перечисленных признаков неисправности можно самостоятельно проверить исправность модуля зажигания.

Необходимые инструменты и приспособления для проверки модуля зажигания Рено Логан 1.4

• Для проведения проверки потребуется прибор измеряющий сопротивление (омметр, мультиметр или тестер с режимом омметра), ключ TORX 30, комплект заведомо исправных свечей зажигания.
• Подготовительные работы
• — Снимаем модуль зажигания с двигателя автомобиля

Отсоединяем от модуля наконечники высоковольтных проводов и разъем жгута проводов.

Ключом TORX 30 отворачиваем три винта крепления модуля зажигания к клапанной крышке двигателя и снимаем его.

— Очищаем модуль от загрязнения

Протираем сухой и чистой ветошью.

Как самостоятельно проверить модуль зажигания Рено Логан 1,4

Проверяем модуль зажигания Рено Логан при помощи мультиметра (в режиме омметра)

Проверяем первичные обмотки катушек зажигания на «обрыв»

Подключаем измерительный прибор в режиме омметра к выводам «С» и «А» соединительной колодки модуля зажигания (одна первичная обмотка). Обозначения выводов имеются на штекере колодки. Потом к выводам «С» и «В» (вторая первичная обмотка). При исправных обмотках прибор покажет некоторое сопротивление. При «обрыве» сопротивление будет стремиться к нулю.

Проверяем вторичные обмотки катушек зажигания на «обрыв»

Измерительным прибором в режиме омметра измеряем сопротивление между выводами «1» и «4» модуля зажигания (см. фото выше). Аналогично замеряем сопротивление между выводами «2» и «3» модуля зажигания.

И в первом и во втором случае сопротивление должно быть одинаковым и находиться в пределах 7 кОм.

Проверяем наличие трещин и отслоений на корпусе модуля зажигания

Даже в случае исправности первичной и вторичной обмоток, модуль может работать с перебоями из-за утечки тока через трещины в корпусе (особенно в сырую погоду). Трещины следует зачистить и залить эпоксидной смолой.

Трещины на корпусе модуля зажигания автомобиля Рено Логан 1,4

Проверяем обмотки катушек зажигания на «пробой» (короткое замыкание)

• Сбрасываем давление в системе питания: поднимаем подушку заднего сиденья, снимаем соединительную колодку жгута проводов с топливного модуля, пускаем двигатель и даем ему поработать пока не заглохнет, после чего прокручиваем его стартером 2-3 секунды. Колодку обратно не подсоединяем.
• Снимаем наконечники высоковольтных проводов со свечей зажигания и присоединяем к ним запасной комплект заведомо исправных свечей зажигания.
• Связываем свечи проволокой за резьбовую часть и закрепляем на «массу» (например, за двигатель).
• Устанавливаем модуль зажигания на двигатель и присоединяем к нему колодку жгута проводов.
• Помощник прокручивает двигатель стартером, на свечах должно наблюдаться попарное (1-4, 3-2) возникновение искры, что свидетельствует об исправности модуля зажигания и отсутствия «пробоя» в его обмотках. См. фото в начале статьи.

После проверки модуля зажигания устанавливаем на него высоковольтные провода согласно имеющейся на проушинах его крепления нумерации и отсчета цилиндров от коробки передач.

Примечания и дополнения

— Неисправности: двигатель «троит», двигатель «двоит» (работают только две свечи), дергается в движении, «провал» при нажатии на педаль «газа» и пр. могут возникнуть не только по вине вышедшего из строя модуля зажигания.

Аналогичные симптомы появляются при отказе других элементов системы зажигания автомобиля Рено Логан 1,4: «пробиты» высоковольтные провода, неисправны свечи зажигания, при возникновении неисправности в топливной системе (форсунки, бензонасос), системе управления двигателем (ЭСУД).

Поэтому, если установлено, что модуль зажигания исправен, следует проверить остальные элементы системы зажигания, элементы топливной системы и регулятор холостого хода с датчиком положения дроссельной заслонки.

Renault Logan › Logbook › Катушка зажигания — копаем глубже

Недавно дождливым утром, после того как машина нормально завелась, двигатель начал троить (второй раз за полгода). Секунд через 20 всё пришло в норму, но пришло осознание что проблема не в спавшем проводе, а в катушке зажигания.

Чтение форумов, натолкнуло на проверку катушки на предмет трещин и они были найдены.

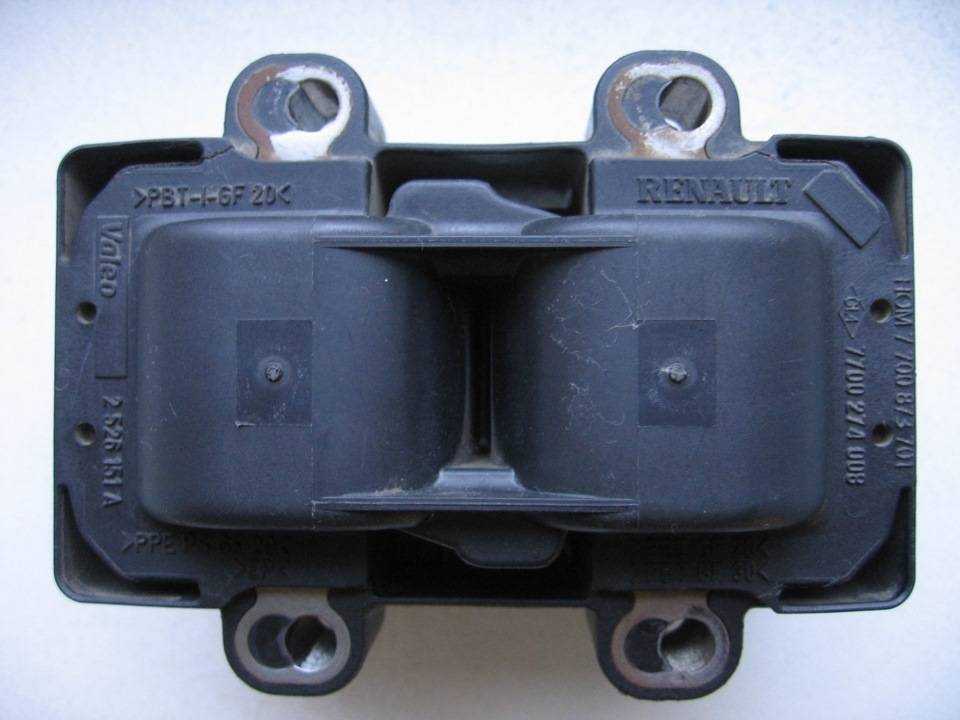

Трещины на катушке

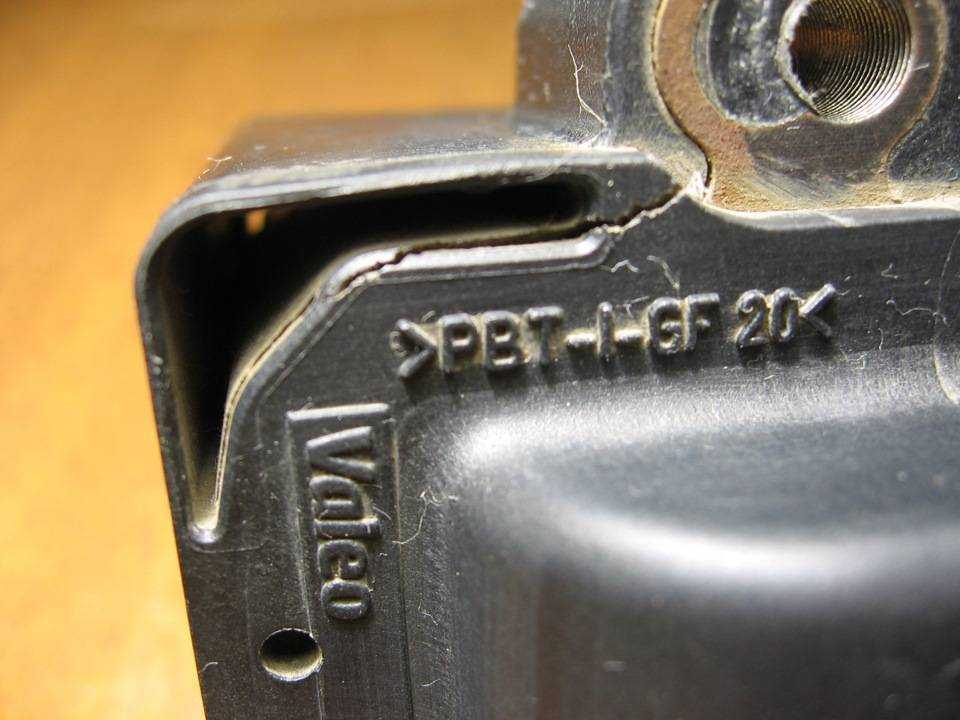

Катушка фирмы Valeo, тоже подвержена проблеме

Поездка в сервис ничего не дала (машина ещё полгода на гарантии). Инженера по гаратии трещины на катушке совсем даже не смутили и он невозмутимым видом предложил записаться на диагностику. Причём не забыл вежливо сообщить, что если проблема себя не проявит, мне придётся отдать 800 рублей.

С учётом того, что за полгода проблема вылазила всего два раза, а недорогую новую катушку можно купить в районе тысячи рублей, пришлось этому инженеру сказать спасибо…

Копейка рубль бережёт, поэтому решил сначала попробывать решить проблему сам, благо трещины пока ещё не такие большие. Чтение форумов сводилось к мысли о том, что трещины появляются из за неудачного расположения катушки близко к горячему двигателю. Народ советует её поднять повыше и заодно на всякий случай подложить какой нибудь теплоизолирующий материал.

Немного отвлечённо поразмыслив, решил что дело не столько в близком расположении катушки, сколько в том что она крепится на выступах клапанной крышки через которые тепло очень хорошо начинает нагревать катушку в районе крепления. На мой взгляд, трещины рядом, лучшее тому свидетельство. Почему я пришёл к такому выводу:

1. Берём к примеру лобовое стекло, оно часто трескается от перепада температур, другим материалам это не чуждо.2. Теплопроводность воздуха мала, это всё даки один из лучших теплоизоляторов, потому если речь идёт о нагреве катушки, она прогревается от него более менее равномерно.3. Теплопроводность алюминия и железа велика, на ряду с большой массой (и тепловой ёмкостью катушки) получаем что тепло передаётся через ножки и вот этот перекос как раз и может приводить к деформациям.4. Когда снимал катушку, она была еле тёплая, а вот болты крепления были конкретно горячие.

Отсюда сделал для себя два вывода:

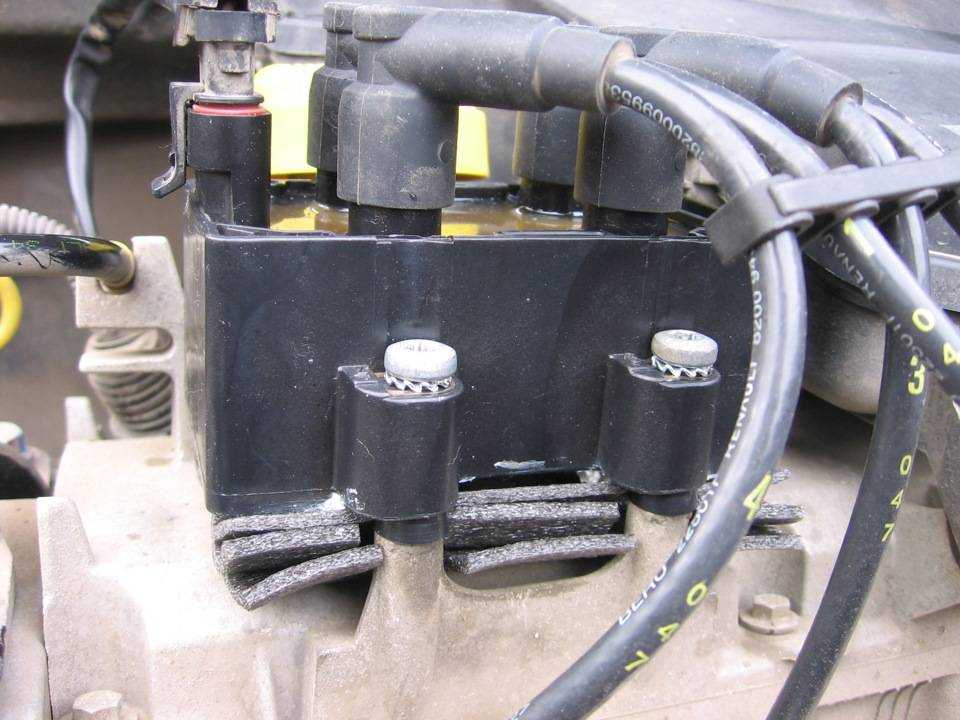

1. Катушку надо поднимать, но желательно в качестве подкладки использовать не железо (гайки шайбы и прочее), а что нибудь не проводящее тепло, например пластик.2. Чтобы тепло не проходило на корпус через шляпку болта, под неё для профилактики можно подложить специальные стопорные шайбы. Судя по схеме, корпус катушки должен сидеть на массе, поэтому совсем уж её изолировать наверное не стоит.

В результате сначала очистил катушку от грязи и замазал трещины силиконовым герметиком. На всякий случай вырезал из первого попавшегося под руку материала (вроде похож на изолон) прокладки. Нашёл небольшие пластиковые шайбы и собрал конструкцию как показано ниже. Длины штатных болтов хватило.

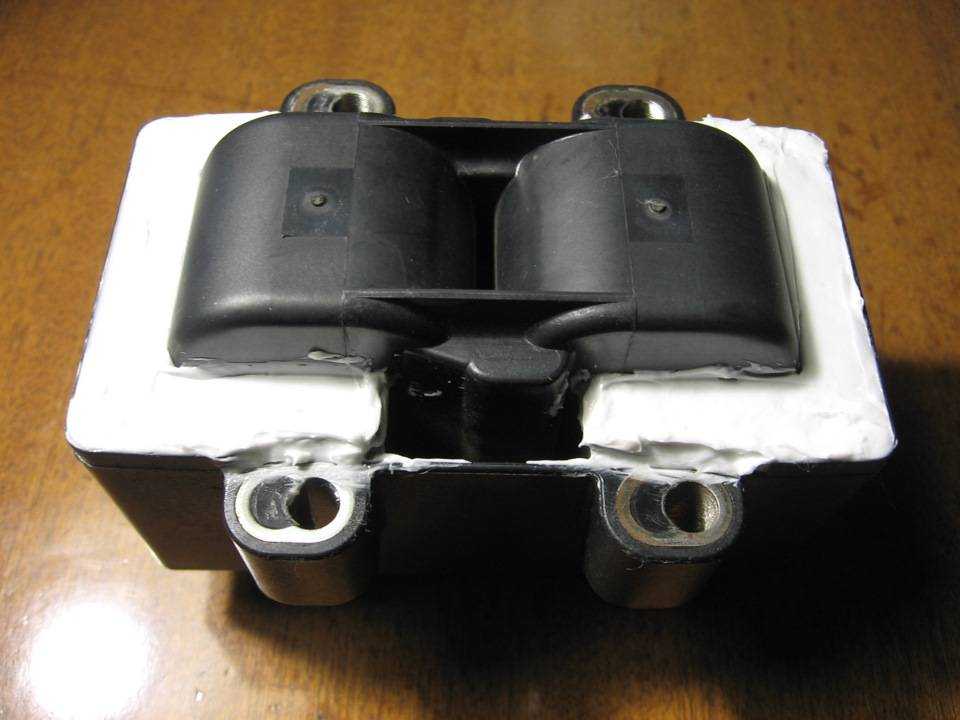

Замазал трещины строительным силиконовым герметиком

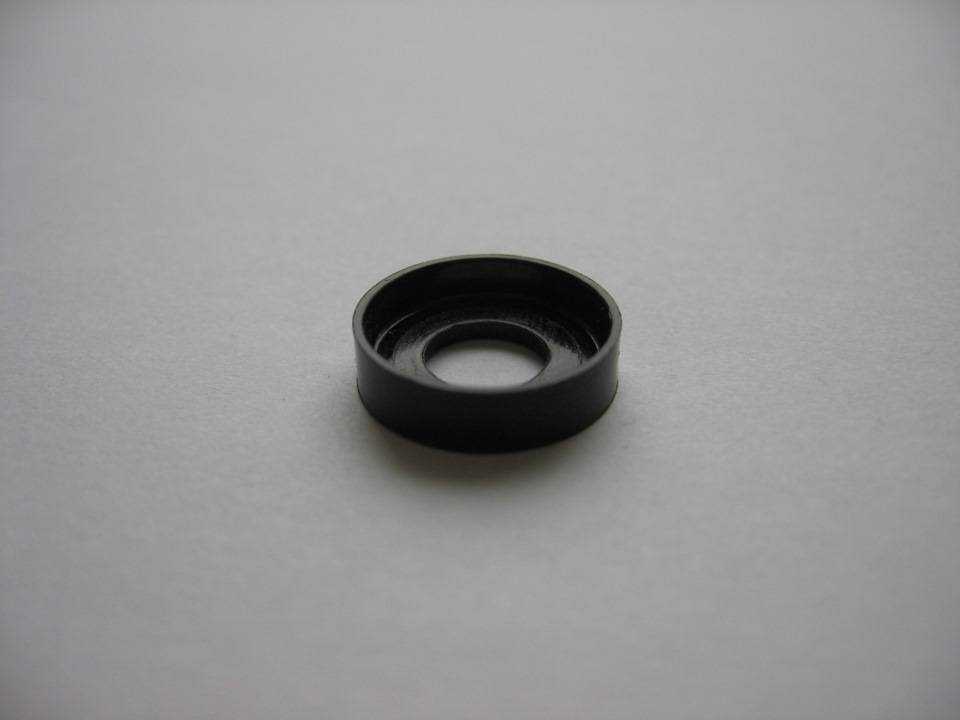

Нашёл вот такие шайбочки (от серверной стойки)

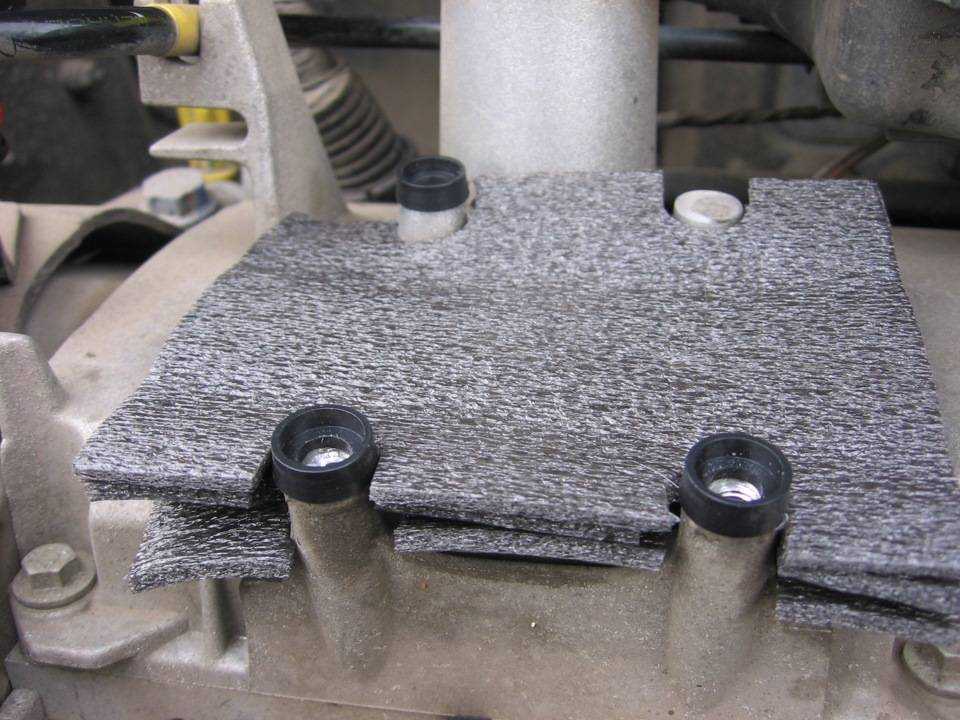

Вырезал прокладки из изололона (3 штуки, т.к. материал тонкий)

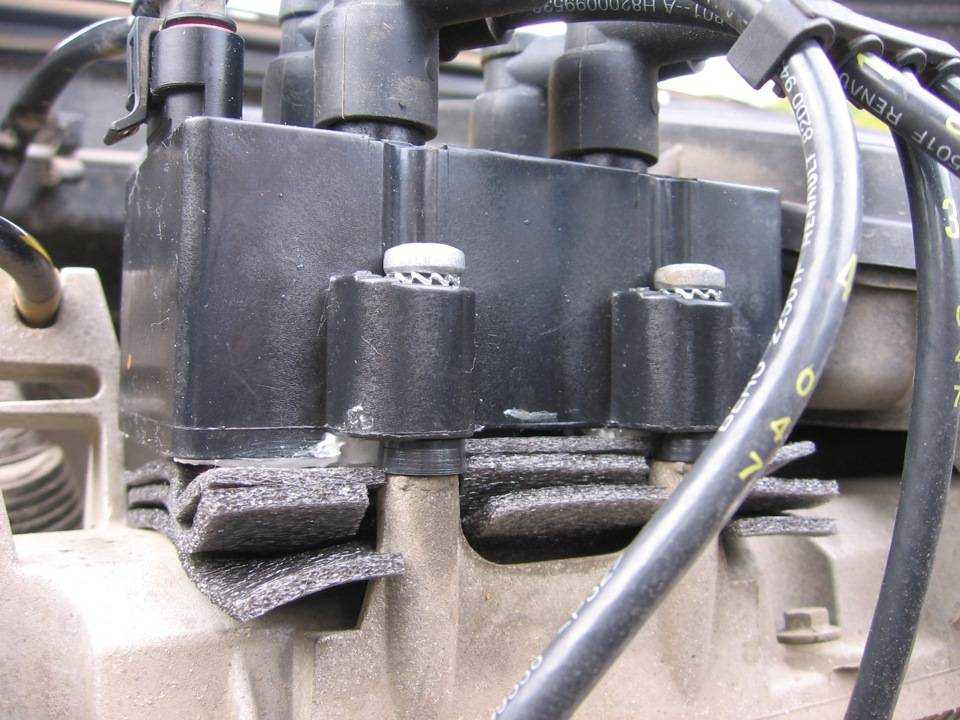

Закрепляем, шайбочки немного приклеял

Длины штатных болтов хватило

На сколько хватит старой катушки покажет время, пока проблема себя больше не проявляла.

Устройство датчика коленвала

Для того чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Датчик положения коленвала/распредвала. Устройство и назначение

Видео лекция об устройстве и назначению датчика положения коленвала/распредвала. Функциональные особенности и выход из строя датчиков положения коленчатого вала и распределительного вала (ДПКВ и ДПРВ). Подробнее

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

• Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
• Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
• Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.

Неисправности катушки и замка зажигания: что предпринять?

Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

Снятый замок зажигания

Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.

Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.

Ремонт замка зажигания и его замена производится достаточно просто:

• вначале нужно отсоединить минусовую клемму;
• затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
• теперь вы сможете демонтировать элементы рулевого колеса;
• отключив питание, аккуратно удалите иммобилайзер;
• под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
• затем, сместив фиксатор, вы сможете отсоединить колодку;
• используя отвертку, выверните блокирующий болт из корпуса замка;
• потом нужно вставить ключ и повернуть его на четверть оборота;
• теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.

Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).

Как проверить катушку зажигания?

Модуль зажигания

Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.

Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.

Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.

Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.

Характерные неисправности узла

Старый модуль с трещинами и следами плавления

Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.

Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.

Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.

1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка

Инструкция по ремонту и замене катушки зажигания

Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.

Нужно делать следующим образом.

Вначале, вам нужно отсоединить от катушки питание. Затем снимите бронепровода, они же ПНВ

Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены. Теперь нужно открутить три болта, которыми закреплена катушка

Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу

Но будьте осторожны. Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их. Теперь просто подключите бронепровода в соответствии с номерами на катушке Остается только подключить колодку с проводами и проверить работу двигателя.

Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.

Видео «Замена модуля зажигания на Рено Логан»

В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).

 Загрузка …

Разбираем устройство модуля зажигания современного инжектора

В качестве примера рассмотрим аналогичный прибор, применяемый на инжекторных автомобилях ВАЗ. Работает модуль по старому доброму принципу: на вход подается питание 12 вольт, на выходных контактах формируется высокое напряжение для искрообразования.

Управление электронное, но принципы работы отличаются от простой безтрамблерной системы зажигания:

• Все компоненты находятся в одном корпусе. С одной стороны это удобно – меньше проводов и контактов – ниже вероятность поломки. С другой стороны – если сгорел модуль зажигания, его надо именно ремонтировать, просто заменить вышедший из строя элемент не получится.
• Устройство компактное, его удобно разместить в подкапотном пространстве.
• Питание модуля зажигания низковольтное, что повышает надежность устройства.
• Стоимость готового устройства невысока.
• Данный модуль зажигания имеет две катушки. Это способствует живучести прибора – каждый трансформатор нагружен в два раза меньше.

Секрет работы модуля в следующем: используется не четыре, а две катушки на 4 цилиндра. Мастера старой школы называют этот прибор двух искровой бобиной. Попеременное подключение каждой катушки формирует две искры: рабочую и холостую. За счет грамотного распределения по свечам, холостая искра зажигается в тот момент, когда в соответствующем цилиндре нет топливовоздушной смеси.

Сигнал на искрообразование дает коммутатор (выполняющий роль электронного трамблера). Перед тем, как проверить модуль зажигания, необходимо убедиться в том, что управляющие импульсы приходят на контактные колодки из коммутатора.

Этот блок отвечает за так называемое опережение зажигания, то есть формирует сигнал в нужный момент. Управляющий импульс о положении коленчатого вала выдает датчик Холла, он же синхронизирует работу всей системы.

Как проверить модуль зажигания самостоятельно?

Допустим, вы явно определили, что двигатель троит (может быть, другая неисправность) по причине модуля зажигания. Вы знаете, где он располагается, известна распиновка входной колодки. Чтобы принять решение, отремонтировать модуль, или поменять на новый (это ваши затраты), протестируем его как минимум мультиметром.

Если детали заменяемы – производим ремонт. Проводка и контакты восстанавливаются элементарно.

Износ замка

С течением времени замок зажигания подвергается износу и в один неожиданный момент перестанет исполнять свой функционал. Но это обстоятельство не носит внезапный характер, ведь замок заранее подает сигналы о своем предстоящем крахе. Когда владелец обнаруживает факт проворачивания ключа в замке с повышенным усилием или же ключ совершил полный оборот, то это является прямыми симптомами необходимости замены узла. В качестве небольшой особенности присутствует потребность параллельно с замком зажигания заменить и личинку на водительской двери Renault Logan. Это рациональная мера позволит избавиться от распирающей карман связки ключей.

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

1. Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
2. Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
3. Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
4. Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
5. Теперь берите в руки пассатижи и извлекайте болты.
6. Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
7. Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
8. Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
9. Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
10. Разъедините разъемы, за счет которых функционировал выключатель зажигания.
11. Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
12. Для замены контактов следует с помощью отвертки отжать специальные защелки.
13. С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
14. Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
15. Далее на место демонтированных элементов вставляют новые.

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

• Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
• Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

• Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
• Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
• Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
• Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

Профилактический ремонт катушки зажигания

Затем, по порядку откручиваем и вынимаем оставшиеся 3 катушки. Очищаем их от грязи, перед тем как установить на двигатель.

На снятых катушках снимаем резиновый колпачок, чтобы добраться до пружины. Пружину необходимо немного растянуть, так как со временем она садится. Растягиваем пружинки и ставим их на место, широкой стороной наружу.

В случае, когда потеряется пружинка катушки, то взамен можно использовать пружинку катушки от 16 клапанного автомобиля ваз.

Вместо изношенной уплотнительной резинки, вырезали уплотнитель из пыльника и установили на катушку, подходит идеально и сидит надёжно. Пыльник необходимо вывернуть наружу и ножницами отрезать его внутреннюю узкую часть с небольшой юбкой. На видео это хорошо показано, смотрите в конце этой статьи.

Этот пыльник от рабочего цилиндра сцепления автомобилей ВАЗ 2101-2107 «Классика». Каталожный номер 2101-1602518Р, производитель, завод БРТ.

Установка катушек зажигания на двигатель

При установке катушек на свои места в моторе нужно следить, чтобы пружинка не выскочила. Затем ставим болт крепления катушки и слегка затягиваем его.

В тех местах, где треснула гофра защиты на проводах питания, намотаем слой изоленты, чтобы не протирались провода от постоянной вибрации при работе двигателя.

Как видим, на второй катушке резиновый наконечник пришёл в полную негодность, вызывая троение двигателя и, поэтому однозначно требуется замена исправным.

Наконечники также и как уплотнительное самодельное кольцо из пыльника, будем использовать от 16 клапанных автомобилей ваз Лада Гранта 2190, Калина 1118 и Приора 2170. Резиновые колпачки установили от катушки зажигания BOSCH, артикул 1220703204.

Для того чтобы новая уплотнительная резинка легко устанавливалась на корпус катушки зажигания, обрабатываем его силиконовой смазкой из баллончика.

Резиновый наконечник на третьей катушке также полностью изношен и его также поменяем. Обрабатываем контакты WD-40, устанавливаем уплотнитель и колпачок, затем ставим катушку на место в двигателе и затягиваем крепёжным болтом.

Ситуации на дороге

Несколько раз была такая ситуация – двигатель начинает детонировать и загорается сигнальная лампа Check engine, сигнализирующая о неисправности двигателя.

Проголосуйте в сообществе, может ли детонировать, троить двигатель Renault K4M из-за изношенных резиновых колпачков на катушках зажигания двигателя.

Родные колпачки, что стояли на катушках с завода, заходили чудь дальше, чем выемка на корпусе катушки, а вазовский колпачок немного не доходит до выемки. Но наконечник одевается туго и надеемся, что будет надёжно держаться на корпусе катушки.

Ошибка Р0303 – пропуск зажигания в цилиндре №3

Напишите, также в нашем сообществе, будет ли появляться на щитке приборов Check engine, ошибка Р0303 – пропуски зажигания в третьем цилиндре двигателя из-за изношенных колпачков на катушках.

В моём случае подобная ошибка появлялась при детонации двигателя, когда автомобиль стоял на светофоре. Возможно, были виноваты колпачки, а также и возможно из-за окисления контактов на фишках питания катушек.

Работу по профилактике катушек зажигания закончили и ставим на место минусовую клемму аккумуляторной батареи.

Калибровка регулятора холостого хода

Перед этим давайте сделаем калибровку РХХ. Для этого включим зажигание и три раза прикоснёмся минусовым проводом к клемме аккумулятора. Затем уже устанавливаем провод на клемму батареи и затягиваем его крепёж.

Далее включаем зажигание на 10 секунд, затем выключаем и включаем зажигание ещё раз. Включим зажигание третий раз и заводим двигатель.

Пробег сейчас 138 823 км. Настраиваем время на щитке приборов. И на этом сегодня всё.

Какие свечи лучше?

Исходя из советов производителей и из практики, лучше ставить на свой автомобиль одни из перечисленных выше марок свечей – Renault, Eyquem, NGK, Denso.

Двухконтактные свечи Renault служат в среднем 30 тыс. км пробега. Такие ставятся со второй половины 2005 года – до них на большинстве Логанов на сервисе устанавливались одноэлектродные свечи. Двухэлектродные свечи зажигания обеспечивают лучшую динамику и лучший набор оборотов.

Renault

Оригинальные двухэлектродные свечи с зазором 1,0 мм, которые идеально подходят для автомобиля и стоят относительно недорого. Производителем ведется строгий контроль качества. Свечи Eyqiem разработаны с учетом особенностей 8-клапанного двигателя и отлично проявляют себя в работе – увеличенный вылет электрода гарантирует стабильное воспламенение топливно-воздушной смеси. Двухэлектродные свечи имеют больший ресурс. Ходят оригиналы, по данным тестирования, до 40 тыс. км.

Denso K20TXR

Японский аналог по качеству не уступает оригиналу, являясь его практически точной копией. Основные характеристики – долгий ресурс и значительная устойчивость к эрозии. Стоят несколько дороже оригинала.

Beru Z193

Наиболее дешевые, но при этом достаточно качественные одноэлектродные свечи производства Federal Mogul. Свеча не дает высокой производительности, но исправно работает весь заявленный срок службы (он меньше из-за особенностей работы одноэлектродных конструкций).

Bosch FR7LDC+

Двухэлектродные свечи с отличной устойчивостью к искровой эрозии. Во многом сходны с оригинальными деталями и имеют длительный срок эксплуатации. Основным минусом является большое количество подделок.

NGK BKR6EK

конструкция сходна с оригиналом, но свеча имеет более грубую штамповку боковых электродов, а искровой зазор на 0,1 мм меньше зазора оригинальной свечи. Как и в предыдущем случае, основным минусом свечей является огромное количество подделок.

Denso PK20PR-P8

Дорогостоящие платиновые свечи имеют отличное качество и продолжительный ресурс, превосходя оригинал. Поводами задуматься служат высокая цена и зазор 0,8 (на 0,2 мм меньше оригинала).

NGK BKR6EIX

Наиболее дорогостоящие иридиевые свечи, известные своим качеством и длительным ресурсом. Также обладают зазором 0,8 мм, ввиду чего такие свечи рекомендуют ставить в новые машины, силовой агрегат которых не сильно расходует масло. Ресурс свечей, согласно проведенным исследованиям, составляет до 50 тыс. км.

Учитывая, что свечи зажигания могут выйти из строя из-за топлива низкого качества, рекомендуется использовать свечи со способностью к самоочищению – им обладают запчасти фирмы NGK. Стоит эта марка свечей зажигания для Рено Логан дороже, но прослужат такие свечи в разы дольше.

Снятие и установка выключателя зажигания

Вам понадобится отвертка, имеющая плоское лезвие и ключ TORX T20. 1. Отсоедините от клеммы «минус» провод аккумулятора.

2. Выверните 2 болта, которые соединяют нижнюю и верхнюю части кожуха колонки руля.

3. Верхнюю и нижнюю части кожуха снимите.

4. Извлеките кольцо транспондера и от него отсоедините колодку жгута проводов.

5. Под приборной панелью размещена колодка жгута проводов выключателя зажигания. Следует вывести ее из держателя, посредством отстранения фиксатора.

6. Сдвигайте фиксатор и разъединяйте колодку. 7. Вставьте в замок зажигания ключ и его поверните по часовой стрелке на четверть оборота.

8. Извлеките из приборной панели жгут проводов замка зажигания.

9. Выверните крепительный болт замка зажигания.

10. Отверткой отожмите фиксатор и из корпуса вытащите замок зажигания.

11. Снимите замок зажигания, вытащив из корпуса жгут его проводов.

Выводы

Замена катушки зажигания Рено Логан считается одной из самых простейших операций в ремонте. Для совершения демонтажа не требуется специальных знаний и навыков, а сам процесс проходит быстро и легко. Главное знать, сколько клапанов у двигателя и правильно выбрать катушку зажигания.

Двигатель 1,6 8V (К7М)
Проверка
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательноговывода аккумуляторной батареи.2. Отсоединяем высоковольтные провода от катушки зажигания.3. Мультиметром в режиме омметра последовательно проверяем вторичные обмотки катушки зажигания (между выводами 1 — 4 и 2 — 3).

4. Убеждаемся в отсутствии короткого замыкания между вторичными обмотками.

5. Нажав фиксатор, отсоединяем колодку жгута проводов от катушки зажигания. Осматриваем состояния контактов в колодке. Мультиметром в режиме вольтметра убеждаемся, что на контакт С колодки поступает напряжение 12 В при включенном зажигании.

6. Мультиметром проверяем сопротивление первичных обмоток катушки зажигания.

7. Сравниваем полученные результаты с данными в табл. ниже. Неисправную катушку зажигания заменяем.

Снятие
1. Отсоединяем провода от катушки зажигания (см. выше).2. Ключом TORX Т25 отворачиваем три винта крепления катушки зажигания.

3. Снимаем катушку зажигания.4. Устанавливаем катушку в обратной последовательности. При этом ориентируем ее так, чтобы низковольтный разъем был обращен к правой опоре силового агрегата.5. Винты крепления катушки зажигания затягиваем моментом 14 Нм.6. Обрабатываем контакты колодки жгута проводов, наконечников высоковольтные проводов и выводы катушки зажигания средством для очистки и защиты электрических контакт.7. Подсоединяем высоковольтные провода к катушке зажигания в соответствии с номерами цилиндров. нанесенными возле выводов (счет цилиндров ведут, начиная со стороны коробки передач).

8. Высоковольтные провода и катушку зажигания обрабатываем специальным средством для удаления влаги.

Двигатель 1,6 16V (К4М)

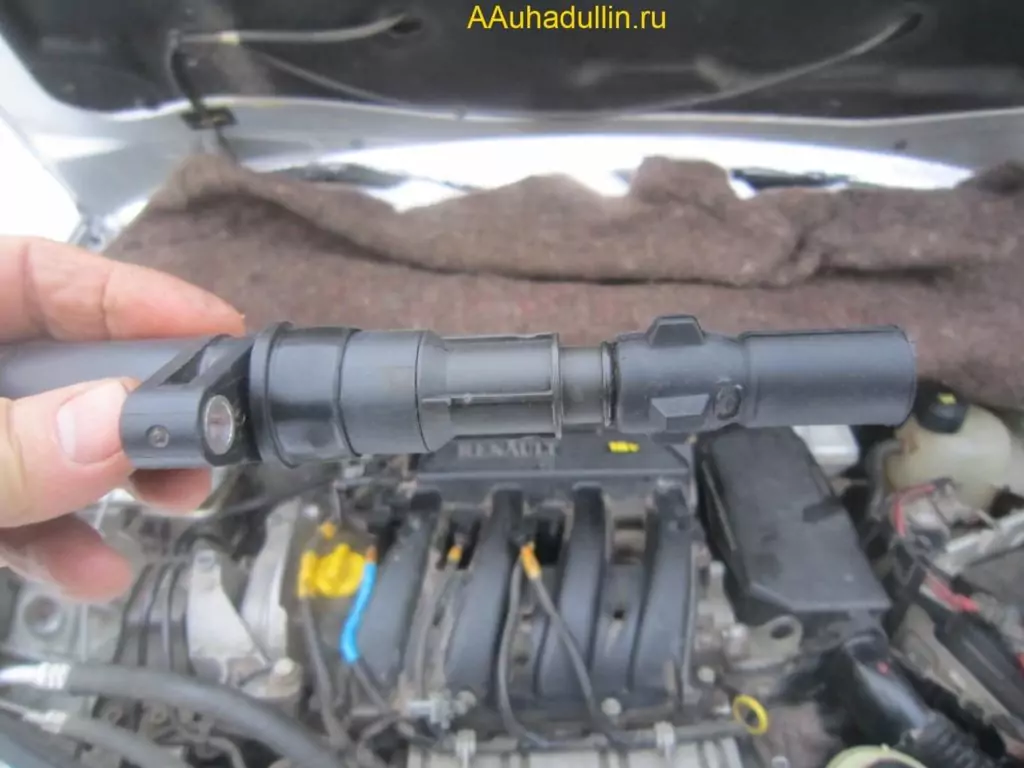

Катушки зажигания снимают для их замены, а также для выполнения ряда операций при техническом обслуживании двигателя и его ремонте. Для проверки катушки потребуется мультиметр.

1. Подготавливаем автомобиль к выполнению работы.2. Нажимаем фиксатор и отсоединяем колодку жгута проводов от выводов катушки зажигания.

3. Осматриваем выводы колодки жгута проводов и убеждаемся в отсутствии коррозии и повреждений. При необходимости обрабатываем выводы колодки специальным средством для очистки и защиты электрических контактов.4. Для проверки цепи питания, включив зажигание, мультиметром в режиме вольтметра замеряем напряжение между выводом 1 колодки жгута проводов и «массой».

5. Напряжение должно соответствовать напряжению аккумуляторной батареи. Если напряжение не поступает, неисправна цепь питания.6. Для снятия катушки торцовым ключом на 8 мм отворачиваем болт ее крепления.

7. Извлекаем катушку зажигания.

8. Внешним осмотром убеждаемся в отсутствии повреждений и трещин на катушке и ее наконечнике При обнаружении повреждений, катушку заменяем

9. Для проверки первичной обмотки катушки зажигания мультиметром в режиме омметра измеряем сопротивление между выводами 1 и 2, которое должно быть близко к нулю.

10. Для проверки вторичной обмотки катушки зажигания мультиметром в режиме омметра измеряем сопротивление между выводом 1 и высоковольтным выводом, которое должно быть около 10 кОм.

11. Неисправную катушку заменяем.

12. Перед установкой катушки зажигания равномерно наносим на внутреннюю поверхность его наконечника технический вазелин типа FLUORINATED GREASE (по каталогу 8200 168 855 или аналогичный) на глубину 2 мм.

13. Устанавливаем катушку зажигания. Болт крепления катушки затягиваем моментом 10 Нм. Подсоединяем к катушке колодку проводов.14. Аналогично проверяем и при необходимости меняем свечи остальных цилиндров.

Замена катушки зажигания (модуля) Рено Логан на 8 и 16 кл моторе

Катушка зажигания (модуль) это один из элементов системы зажигания любого автомобиля, которая преобразует низковольтное напряжение в высоковольтный импульс. Катушка может быть как общей (у 8 клапанных моторов), так и индивидуальной (у 16 клапанных). Если говорить простым языком, то катушка зажигания это устройство подающее напряжение по высоковольтным проводам (ПВН) на свечи зажигания.
