Снятие и замена генератора Рено Меган 2 (решено) — 1 ответ
РЕНО МЕГАН — 2 2008г. ремонт Генератора замена щеток не снимая сам генератор.
Попытался схематически изобразить красны на фото. Отсоедините наконечник поперечной рулевой тяги с правого поворотного кулака как описано в Главе Подвеска и рулевое управление.
Где необходимо, снимите резервуар гидросистемы усилителя рулевого управления и переместите его в сторону.
Вытягиваем генератор в рено меган снять генератор образовавшуюся между радиаторами, поперечиной и крылом. На Scenic моделях, снимите болт, крепящий переднюю опорную штангу подрамника к лонжерону крыла, а также гайку, крепящую ее к передней поворотной втулке нижнего рычага, и снимите штангу. Отверните крепежные болты и гайки генератора и снимите блок с двигателя.
Попросите ассистента опустить правую подвеску вниз и снимите генератор. Отверните восемь болтов, крепящие ВВ катушки зажигания к кронштейну, и переместите катушки в сторону.
Отверните два верхних болта и ослабьте нижний болт кронштейна катушки зажигания. Разверните кронштейн вниз, чтобы получить доступ к крепежному болту генератора. Снимите резиновые оболочки где имеются от клемм генератора, затем отверните крепежные гайки и отсоедините электропроводку от задней части генератора.
Снимите правое колесо, нижний щиток двигателя и вкладыши арки колеса. На моделях с кондиционером воздуха, снимите приводной ремень, как описано в Главе Техническое обслуживание.
Отверните болт верхнего крепления механизма натяжения и крепежный болт кронштейна механизма натяжения. Снимите механизм натяжения, следя за тем, чтобы не потерять шайбу, установленную позади крепежного кронштейна. Где необходимо, снимите резервуар гидросистемы усилителя рулевого управления и переместите его в сторону.
Болты крепления генератора с правой стороны не тот болт кружком обвел: Нужного на этом фото не видно. Один болт находится под роликом натяжителя. Удобно выкручивать со стороны колеса.
Замена щеток генератора MEGANE 2. Без снятия генератора.
Я выкручивал большой трещеткой с удлинителями. Он свободно вынимается после того как его открутить. Второй нужно немного ослабить ключем на 13, дальше можно спокойно его выкрутить маленькой трещеткой с головкой на Удобней всего крутить с переда авто.
Этот болт полностью не выйдет, но его вынимать полностью и не нужно. Пазы где крепится генератор Как видно из фото тут есть пазики и поэтому болт спокойно выйдет из крепления. Поперечину мы открутили на 7 пункте. Поэтому ее сдвигаем немного в сторону чтобы она нам не мешала. Ещё один вечер размышлений, курения гугла безрезультатно , мы приняли решение снимать поперечную балку, под которую крепится радиатор и на которую вешаются фары… В итоге на третий день работ генератор был успешно вынят, а передок машины принял примерно такой вид: Но на этом приключения не закончились.
Открутить шкив генератора так и не удалось.
Снимите резиновые оболочки где имеются от клемм генератора, затем отверните крепежные гайки и отсоедините электропроводку от задней части генератора. Снимите правое колесо, нижний щиток двигателя и вкладыши арки колеса. На моделях с кондиционером воздуха, снимите приводной ремень, как описано в Главе Техническое обслуживание. Отверните болт верхнего крепления механизма натяжения и крепежный болт кронштейна механизма натяжения.
Снимите механизм натяжения, следя за тем, чтобы не потерять шайбу, установленную позади крепежного кронштейна. Где необходимо, снимите резервуар гидросистемы усилителя рулевого управления и переместите его в сторону. На Scenic моделях, снимите болт, крепящий переднюю опорную штангу подрамника к лонжерону крыла, а также гайку, крепящую ее к передней поворотной втулке нижнего рычага, и снимите штангу.
Снимите заднюю опорную штангу подрамника таким же образом.
Обратитесь к Главе Подвеска и рулевое управление и снимите две гайки с шайбами с болтов, крепящих поворотный кулак к стойке подвески. Извлеките болты и подоприте сборку кулака.
Попросите ассистента опустить правую подвеску вниз и снимите генератор.
Внеочередная замена ремня грм на renault megane 2 (видео): инструкция с фото — Автомастер
Согласно инструкции, на данном авто ремень ГРМ рассчитан на 115 тыс. километров пробега. Но до этого срока лучше не дотягивать, так как в случае его обрыва будут погнуты клапана и повреждены другие системы.
Ремень газораспределительного устройства
Замена ремня ГРМ на Рено Меган с двигателем 16 клапанов, имеет свои специфики, несколько осложняющие работу, так как в силовом агрегате отсутствует шпонка на звездочке коленчатого вала. Для того чтобы выкрутиться из этого положения придется своими руками сделать пару фиксаторов.
Для чего нужен ремень ГРМ
Ремень ГРМ на Рено Меган является связующим звеном между распределительным и коленчатым валом. Это очень важный узел, нуждающийся в систематическом контроле, но, к сожалению, есть такие автовладельцы, которым даже неизвестно где он находится.
Признаки износа
Многие автовладельцы считают, что ремень ГРМ на Рено Меган нужно менять лишь, только когда начинают, проявляется явные признаки износа, такие как трещины, потертости и расслоение резины. Но на самом деле признаки следующие:
- выхлопной газ приобрел черноватый оттенок;Черный дым из выхлопной трубы
- во время работы двигателя слышатся вибрации;
- двигатель стал хуже заводиться;
- слышатся сторонние шумы в работе силовой установки.
Меняем ремень
Если вы с подобной работой сталкиваетесь впервые, то лучше в помощь взять более опытного товарища
Также важно придерживаться всех пунктов и рекомендаций данных в этом материале и видео
Изготовление приспособлений
Фиксатор коленчатого вала можно сделать из обычного болта соответственной длины и диаметра, а также трубки из латуни
Очень важно, чтобы длина точно соответствовала той, что указана на схеме
Фиксатор распределительного вала делается из металлического листа.
Фото 1. Схема фиксатора коленвалаФото 2. Схема фиксатора распредваловФото — четеж фиксатора распредвалов
Этапы работы
Работы лучше проводить на яме, подъемнике или эстакаде.
Демонтируем переднее колесо Рено Меган справа.
Демонтируем защиту крыла.
Демонтируем защиту силового агрегата.
Чтобы вышла крышка, закрывающая ремень сверху, нужно положить доску между поддоном силовой установки и лонжероном.
Доска между поддоном и ланжероном
Демонтируем верхнюю маятниковую опору мотора.
Катушку зажигания также нужно снять.
Глушитель на впуске перед очистителем воздуха снимаем.
Отсоединяем проводку.
Снимаем щиток на стенке отсека силовой установки.
С помощью дополнительного оборудования после ослабления натяжки снимаем ремень.
Важно! Отметьте как расположен натяжитель ремня, для того чтобы потом не морочить голову с его натяжкой
Сделайте какую-то метку.Расположение натяжителя
Открутив болты и гайки, снимаем верхнюю крышку.
Выкручиваем болт шкива коленчатого вала
Предварительно заблокировав его при помощи отвертки соответствующего размера за венец маховика.
Убираем шкив подвесного оснащения.
Чтобы добраться до ремня убираем нижнюю крышку из пластика.Пластиковую крышку нужно убрать
Убираем заглушки распределительных валов.
Заглушки распредвалов
Вкрутив болт шкива коленчатого вала, крутим его по ходу часовой стрелки, пока пазы на распределительных валах не станут в одной плоскости, правильнее немного не доводить его до данного положения.Болт шкива
Далее нужно выкрутить заглушку, находящуюся с правой стороны от щупа масла и вкручиваем сделанный заранее фиксирующий элемент.
Фото места вкручивания самодельного фиксатора
Снова осторожно прокручиваем коленчатый вал, до упора с фиксатором.
Нужно добиться, чтобы пазы на распределительных валах встали в одной плоскости ниже осей распределительных валов.
Ставим второе фиксирующее приспособление.
Проводим ослабление натягивающего ролика.

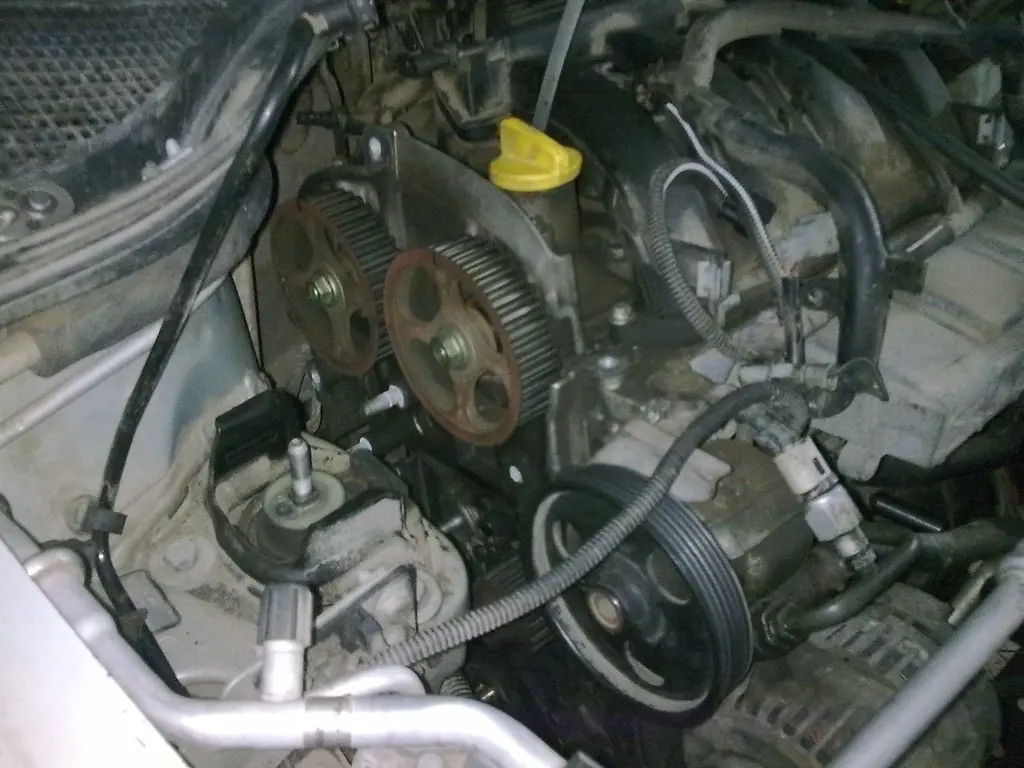

Снимаем ремень. Проверяем состояние роликов
В случае необходимости меняем.
Устанавливаем новый ремень ГРМ
Проверяем состояние роликов. В случае необходимости меняем.
Устанавливаем новый ремень ГРМ
Согласно инструкции обводной ролик нужно ставить после того, как установлен ремень. Если сделать по-другому, то придется долго помучаться с установкой ремня.
Натягиваем ролик, пока не совпадут метки.
Снимаем наши фиксаторы.
Провернув коленчатый вал на четыре оборота
Смотрим все ли в порядке с натяжкой.
Если она в порядке устанавливаем стопор.
Ставим нижнюю крышку шкива навесной оснастки.
Убираем фиксаторы.
После двух оборотов коленчатого вала фиксаторы должны устанавливаться без применения силы.
Крепко зажимаем болт шкива коленчатого вала.
Дальнейшие работы по сборке проводим в обратной последовательности.
Если после прочтения материала у вас остались вопросы или вы еще не разобрались где находятся необходимые метки, то обязательно посмотрите видео. Возможно, в нем вы найдете ответы.
Процедура замены на примере двигателя К4М
Привод клапанного механизма зубчатым ремнём уже много лет используется автопроизводителями, стал привычным для автовладельцев
Бо́льшая часть из них понимает важность своевременной его замены, чтобы избежать возникновенья возможных проблем у силового агрегата. Одни водители с этой проблемой обращаются к специалистам ремонтных организаций, другие владельцы проводят замену самостоятельно
Если имеется опыт самостоятельных работ по ремонту и обслуживанию автомобиля, перечень необходимого инструмента и приспособлений, можно смело браться за дело.
Что потребуется
Первое, о чём необходимо позаботиться, это приобрести комплект ремня ГРМ для этой модели двигателя. А также следует приобрести или изготовить самостоятельно фиксатор коленвала, приспособление для крепления в неподвижном состоянии распредвалов.
Для выполнения работы требуется площадка, в роли которой может выступить гараж, эстакада, подъёмник. Желательно, чтобы рядом был помощник.
В работе водителю понадобятся:
- Ключи гаечные (рожковые, накидные, головки, набор шестигранников).
- Автомобильный домкрат.
- Подставку под кузов автомобиля.
- Противооткатные башмаки.
- Ветошь.
Замену начинают с установки машины на выбранное место для проведения работы. Затягивают трос ручного тормоза, под задние колёса ставят противооткатные башмаки. Многие водители избегают такую процедуру, но, чтобы избежать возможное получение травм или повреждение кузова автомобиля, лучше всего соблюдать правила техники безопасности. В первую очередь необходимо вывернуть крепление нижней защиты моторного отсека, снять её с кузова. Далее срывают колёсные болты правого переднего колеса, приподнимают домкратом переднюю правую часть кузова. Под кузов следует установить подставку для страховки от возможного его падения.
Пошаговые этапы
Колесо снимают со ступицы, подкрылки в арке колеса. Далее порядок действия будет таким:
Теперь необходимо немного поднять двигатель, чтобы освободить верхнее крепление опоры мотора. Для этого освободившийся домкрат устанавливают под картер мотора, как можно ближе к шкиву коленвала, поднимают двигатель.
Освобождают от крепления верхнюю опору, отсоединяют закреплённые на ней трубопроводы, проводку.
Сборку проводят в обратном порядке. Новый ремень следует одеть сначала на обводной, затем на натяжной ролик механизма ГРМ.
Метки
Вращением коленвала устанавливают поршень первого цилиндра в положение верхней мёртвой точки. В таком положении прорези в торцах распредвалов должны располагаться в одну строго горизонтальную линию, заглушки распредвалов в это время должны быть сняты. Чтобы исключить их возможное проворачивание, валы стопорят специальной пластиной фиксатором. Она вставляется в прорези на торцах распредвалов, прижимается болтом к головке блока цилиндров.
Если фиксатора нет в наличии, можно зафиксировать в неподвижном положении шкивы на распредвалах. Берут болт М10 длиной примерно 50 мм, две шайбы. Их вставляют во впадины на шкивах, прижимают гайками. Желательно маркером поставить метки на шкивах, чтобы проверить их положение во время сборки мотора. Этим же маркером ставят метки на шестерне коленвала и блоке цилиндров. Таким же образом следует отметить положение натяжного ролика. Фиксации в неподвижном положении требует также коленвал. Выкручивают на блоке заглушку, на её место заворачивают фиксатор до упора в коленвал.
Натяжение
Срок службы ремня во многом зависит от его натяжения. Для этого служит натяжной ролик, который шестигранником поворачивают по стрелке, указывающей направление натяжения. Поворачивать ролик следует до тех пор, пока его подвижная метка не совпадёт с неподвижной меткой на его корпусе. Контролировать натяжение ремня, его состояние рекомендуется один раз после каждых 20 тыс. км пробега.
Сроки
Сильно сокращает срок службы ремня попадание на его тело технических жидкостей. Они размягчают состав ремня, происходит обрезание зубьев или его обрыв, а это приводит к повреждениям клапанов в головке блока цилиндров.
Французские автомобили получили в нашей стране широкое распространение. Спрос на них продолжает расти, чему способствует их высокое качество и доступная цена. Но и эти машины иногда все же ломаются. Срок службы их расходных материалов заканчивается, и их приходится менять. Тема данной статьи – замена ременной передачи ГРМ на дизельном Рено Меган 1.5.
Замена ремня ГРМ на автомобилях Рено Меган Сценик
Не забываем снять фиксаторы и ввернуть на место заглушку блока цилиндров и запрессовать новые заглушки распредвалов. Заливаем антифриз и заводим машину. Удачи на дорогах. Ни гвоздя, ни жезла. Оценка статьи: Последний можно поменять на болт M8x Что делаем в первую очередь? Полностью убираете весь корпус над стыком лобового и капота; Ставим машину на домкрат на переднее правое колесо. Если вы в боксе будете делать, страховка не понадобится.
Но будет тяжело достать болты снизу, так как упор идет на крыло ; Верхняя опора двигателя снимается; Оба фиксатора как поменять ремень грм на рено сценик вместе с крышкой защиты ГРМ; Распредвал датчик тоже уберем в сторону.
Убедитесь, что Рено dci 1. Далее обращаемся к запасу инструментов. Как поменять ремень грм на рено сценик начала возьмем простой ключ на 19 и повернем им впритык корпус натяжителя, поворот делаем по часовой стрелке. Ключ держим в таком же состоянии, одновременно снимая газораспределительную установку.
На коробке имеется защита ремня — отстегиваете ее и достаете пластмассовый винт из пистона. Если достать не получается, можно слегка согнуть ее — жесткий корпус не позволит ей сломаться. Далее проводим несколько действий поочередно Кронштейн извлекаем после того, как открутили все болты. Движок перед этим процессом нужно приподнять выше, чем обычно.
Болты, находящиеся снизу, всегда тяжко снимаются. Шаг 1 Открутить дополнительный привод, нажав на натяжитель.
Можно каким угодно инструментом, ведь все равно его потом выбросим. Затем вытаскиваем воздушный фильтр вместе с корпусом и аккумулятором.
Замена ремня ГРМ Рено Сценик
Шаг 2 Используя специальную отвертку, протыкаем все заглушки распределительного вала и вынимаем, чтобы не погнуть непосредственно механизмы. Шаг 3 Приподнимаем двигатель, используя домкрат или другое оборудование. Для более легкого снятия ремня снимаем подушку. Затем переходим к более трудоемкому процессу.
Согласно технической документации, обводной ролик устанавливается на место уже после ремня. Натяжной ролик подтягиваем, пока не совпадут метки на.
Замена ремня ГРМ Рено Сценик 1 и 2 и мануал по выставлению меток
Снимите фиксирующие приспособления валов. Проверните коленчатый вал на четыре оборота, и проверьте натяжку. Если нет как поменять ремень грм на рено сценик ударов поршней о головки клапанов, а вал проворачивается плавно и без задержек, тогда вновь устанавливаем приспособления и стопорим валы.
Соберите все узлы в обратном порядке. Установите крышки, шкив навесного оборудования, вкрутите болт шкива коленчатого вала. Снимите фиксирующие приспособления. Сделайте два оборота коленчатого вала, следите, чтобы все метки не сместились от исходного положения. Зажмите болт шкива коленчатого вала при помощи разводного или, лучше, динамометрического ключа.
Усилие затяжки болта должно соответствовать нормативному значению, указанному в техническом паспорте. Установите на свои места все остальные компоненты.
Специальные приспособления
Изготавливаем фиксатор коленвала
Для фиксатора коленвала потребуется болт с резьбой М10Х1.5 длинной не меньше 90 мм. Нарезаем резьбу до конца и на наждаке, ну или напильником стачиваем резьбу на длину 58 мм, тем самым у нас получится диаметр 8. Что бы получить размер 68 подкладываем шайбы. Выглядит это так.
Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.

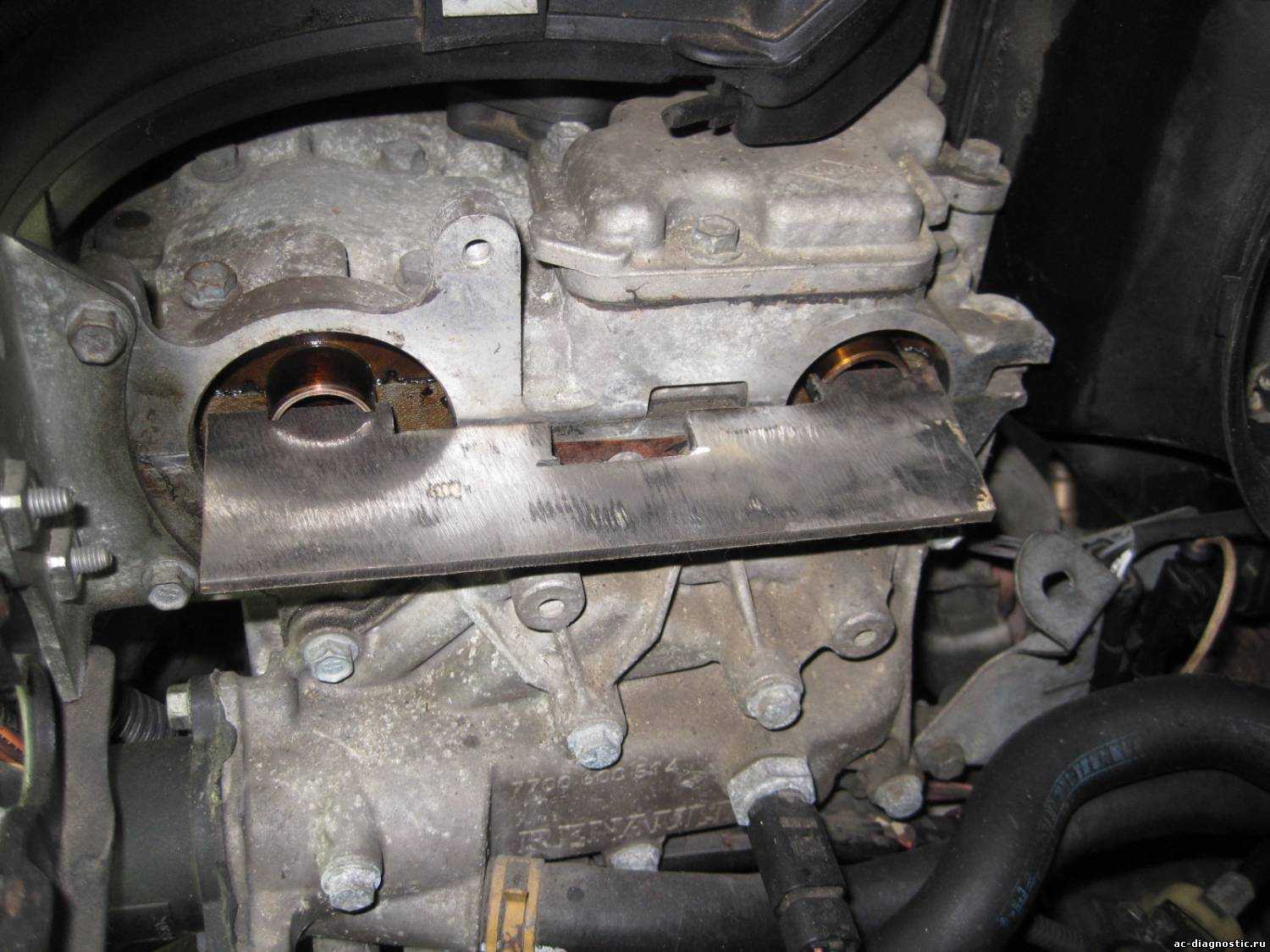

Изготавливаем фиксатор распредвала.
Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам. Все просто.
Можно и не заморачиватся а купить здесь:
Снятие и установка ремня привода ГРМ двигателя к9к Рено Меган 2
При каждом техническом обслуживании проверяйте натяжение ремня привода газораспределительного механизма. При ослабленном ремне быстро изнашиваются его зубья и кроме этого возможно перескакивание ремня на зубчатых шкивах коленчатого и распределительного валов, что приведет к нарушению установки фаз газораспределения и снижению мощности двигателя, а при значительном перескакивании — и к его аварийному повреждению.
Завод-изготовитель рекомендует проверять натяжение ремня и контролировать его с помощью специального тензометрического тестера.
В связи с этим данные об усилии при прогибе ветви ремня на определенную величину в технической документации отсутствуют.
На практике можно приблизительно оценить правильность натяжения ремня по правилу большого пальца: надавливать на ветвь ремня большим пальцем и определять прогиб с помощью линейки. Согласно этому универсальному правилу, если расстояние между центрами шкивов составляет от 180 до 280 мм, прогиб должен быть примерно 6 мм.
Существует еще один способ предварительной проверки натяжения ремня — перекручиванием его ведущей ветви вдоль оси. Если усилием руки удается перекрутить ветвь более чем на 90º, ремень натянут слабо.
На автомобиле установлен ролик натяжения ремня привода ГРМ с автоматической регулировкой.
Замените ремень привода газораспределительного механизма, если при осмотре вы обнаружите:
— следы масла на любой поверхности ремня;
— следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
— трещины, складки, углубления или выпуклости на наружной поверхности ремня;
— разлохмачивание или расслоение на торцовых поверхностях ремня.
Ремень со следами моторного масла на любой его поверхности обязательно замените, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого или распределительного валов) устраните немедленно.
Для работы потребуются инструменты: торцовые головки на 10, 16, 18, ключ на 13, TORX E14, отвертка с плоским лезвием, фиксатор для установки ВМТ, фиксатор распределительных валов.
Замена ремня ГРМ
Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня. После этого можно снимать ремень со всех шкивов, помогая себе отверткой
При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент
После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.
Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.
Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.
Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.
Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.
Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.
Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.
После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.
После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.
Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.
Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2
После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.
Печать
Зачем нужно менять ремень ГРМ Renault Scenic?
Как мы говорили во введении, замена ремня ГРМ на Renault Scenic требует значительного бюджета, поэтому мы понимаем, что вы делаете это с осторожностью, и позволяем вам понять преимущества этого исправления, поэтому мы довольно быстро покажем вам, почему очень важно сделать это вовремя
Цель ремня ГРМ вашего Renault Scenic
Синхронизация Renault Scenic играет важную роль в бесперебойной работе вашего двигателя. По правде говоря, у него будет миссия синхронизировать клапаны и поршни, и сделать связь между распределительным валом, водяным насосом, коленчатым валом и топливным насосом . Это позволит двигателю работать должным образом и избежать любого риска поломки двигателя. Чем короче расстояние, которое проезжает ваш автомобиль, тем сильнее будет натяжение ремня при запуске двигателя.
Какие риски, если вовремя не заменить ремень ГРМ?
Проблема с синхронизацией Renault Scenic заключается в том, что она находится внутри двигателя. И в результате, в отличие от ремня вспомогательных агрегатов, визуально проверить его состояние невозможно. Таким образом, вы можете подумать, что этот ремень — просто неважный компонент, но риски, которые вы принимаете, если не замените его вовремя, значительны. Если ГРМ вашего Рено Сценик сломается, вам наверняка придется менять двигатель этого. По правде говоря, поршни ударят по клапанам и разрушат их, а также сломается распределительный вал. Чем быстрее работает двигатель в момент поломки, тем значительнее последствия. Следовательно первозданный, чтобы сделать ваш ремень ГРМ вовремя .
Когда менять ремень?
Инструкция гласит, что данный расходник будет служить 115 000 км. Но лучше не доводить до этого, и заменить ремень несколько раньше означенного срока. Если этого не сделать, то он вполне может оборваться, а это уже чревато серьезными последствиями. При обрыве ременной передачи в моторе начинается хаос – синхронизация движения валов перестает осуществляться, клапана ударяются о поршни, что приводит к их деформации.
В силовом агрегате дизельного Рено Меган отсутствует шпонка на шестеренке коленвала. Это значительно затруднит работу. Чтобы выйти из этого положения, придется самому сделать несколько фиксаторов.
Пример замены на Рено Кенго с таким же двигателем
Назначение ремня ГРМ – синхронизировать работу валов. Этот узел очень важен. Он требует повышенного внимания к себе. К сожалению, далеко не все автолюбители это понимают. Многие из них думают, что необходимость смены ремня появляется только тогда, когда становятся видны явные следы износа – появление на поверхности трещин и потертостей, расслоение структуры. А вот по каким признакам можно определить, когда привод нужно заменить на новый:
- при включенном двигателе ощущаются сильные вибрации;
- мотор уже не заводится с первого раза;
- при работе мотора слышится шум.
При появлении подобных признаков обязательно нужно поинтересоваться состоянием ременной передачи. Скорее всего, она уже нуждается в замене. Для проведения подобной работы можно пригласить специалиста, который сделает все профессионально. Но некоторые делают ее сами. Для этого нужно проявить чуточку усердия и в точности следовать инструкции. Если вы решили, что справитесь сами, тогда подготовьте все необходимое и начинайте. А вот какой набор ключей будет для этого необходим:
- ключи торцевые;
- ключи накидные;
- шестерни;
- головки;
- шестигранник;
- монтировка;
- домкрат;
- отвертки, имеющие различные наконечники.
Во время произведения работ нам придется фиксировать коленвал. Если есть для этого специальное приспособление – очень хорошо. Но, к сожалению, есть оно не у всех. Из этой ситуации есть выход – приспособление можно изготовить самому. Делается оно из болта соответствующего диаметра и длины. Еще для этого нам понадобится латунная трубка. Сам фиксатор выполняется из листа металла. Смотрите размещенные ниже схемы:
1. Фиксирование коленвала
2. Фиксирование распредвалов
3. Чертеж фиксатора
Замена ремня ГРМ Рено Сценик 1 и 2 и мануал по выставлению меток
В России машины Рено Сценик 2 очень популярны, отсюда и возникает спрос на запчасти. Как известно, существует закон, который устанавливает межсервисный пробег до 60 тысяч км, при этом нужно менять весь комплекс ГРМ вместе с роликами. Дополнительно после сервисного обслуживания может потребоваться замена ремня генератора на dci 1.5 или 1.6. Экономить, конечно, на «любимице» не стоит, но можно и своими руками проделать весь ремонт.
В автосервисах полная замена комплекта может достигать 10 000 рублей, замена самого ремня для dci 1.5 – до 6 000 рублей, а маркировка и вовсе обойдется в 5 000 тысяч минимум.
Как поменять ремень ГРМ на Рено Сценик?
Поскольку ремень ГРМ Renault Scenic представляет собой высокобюджетный продукт, возникает логический вопрос, нельзя ли его заменить самостоятельно. К сожалению, доступ к нему очень затруднен, и только самые знающие механики-любители и наиболее оснащенные инструментами смогут рассмотреть эту процедуру, тем не менее, мы довольно быстро опишем различные шаги, которые необходимо выполнить для замены этого ремня ГРМ:
Поставьте Renault Scenic на подставки, и, в зависимости от вашего двигателя, вам, возможно, придется снять колесо. Выньте коробки передач ГРМ
Чтобы это сделать, вы должны купить комплект ГРМ, чтобы все компоненты двигателя оставались в правильном положении, в противном случае ваш двигатель сломается. Удалите другие компоненты, которые вас беспокоят (например, шкив демпфера).
Выньте старую разводку после ослабления натяжных роликов
Перед установкой нового необходимо снять все натяжные ролики и водяной насос.
Установите новый водяной насос.
Установите новые натяжные ролики, обратите внимание на расположение каждого из них.
Установите новый дистрибутив вашего Renault Scenic, соблюдая маркировку.
Натяните ремень в соответствии с инструкциями производителя.
Снова сложите остальное.
Убедитесь, что блок двигателя работает нормально.
Произведение работ
Данную работу лучше выполнять на эстакаде или яме.
Демонтируем колесо справа.
Снимаем защиту крыла.
Снимаем кожух двигательной системы.
Чтобы вынуть верхний кожух, нужно между поддоном мотора и лонжероном положить деревянную доску.
Теперь необходимо снять маятниковую опору двигателя.
Снимаем катушку зажигания, глушитель, всю проводку отсоединяем.
Затем нам необходимо снять щиток, расположенный на отсеке силового агрегата.
Теперь ослабеваем натяжение ремня
Обратите внимание на расположение натяжителя ременной передачи, чтобы не пришлось путаться во время установки нового расходника.. 10
Демонтируем верхний кожух.. 11. Выворачиваем винт шкива коленвала. Перед этим его придется заблокировать. Для этого можно использовать специальное приспособление, а можно и обыкновенную отвертку. 12. Шкив навесного оборудования нужно убрать, после чего убираем и крышку снизу. 13. Теперь нужно убрать заглушки распредвалов. 14. Крутим шкив коленвала по часовой. Для этого в него придется вкрутить крепящий болт. Делается это до той поры, пока пазы ни окажутся в одной плоскости. А будет еще правильнее, если до данного положения вы их немного не доведете. 15. Выкручиваем заглушку, находящуюся справа от щупа масла. На ее место следует вкрутить фиксатор, который придется изготовить заранее
10. Демонтируем верхний кожух.. 11. Выворачиваем винт шкива коленвала. Перед этим его придется заблокировать. Для этого можно использовать специальное приспособление, а можно и обыкновенную отвертку. 12. Шкив навесного оборудования нужно убрать, после чего убираем и крышку снизу. 13. Теперь нужно убрать заглушки распредвалов. 14. Крутим шкив коленвала по часовой. Для этого в него придется вкрутить крепящий болт. Делается это до той поры, пока пазы ни окажутся в одной плоскости. А будет еще правильнее, если до данного положения вы их немного не доведете. 15. Выкручиваем заглушку, находящуюся справа от щупа масла. На ее место следует вкрутить фиксатор, который придется изготовить заранее.
16. Теперь крутим коленвал до его полного упора в фиксатор. 17. Нужно добиться того, чтобы пазы, расположенные на распределительных валах, находились в одной плоскости и располагались ниже осей. 18. Ставим фиксатор на распредвалы и ослабляем натяжение привода ГРМ. Демонтируем его. 19
Обязательно уделите внимание натяжным роликам. Если их состояние не является удовлетворительным, то их тоже лучше заменить на новые
20. Устанавливаем новый ремень, и только после этого совершаем установку обводного ролика. 21. Совершаем натяжку ролика до полного совмещения меток. 22. Снимаем все фиксаторы и прокручиваем коленвал на 4 полных оборота. Проверяем состояние натяжки ременной передачи. Натяжение должно быть оптимальным – перетягивание и провисание не допускаются. 23. Устанавливаем нижний кожух шкива навесного оборудования.
После этого останется установить остальные детали в другом порядке и проверить работу системы. Для этого запустите двигатель и послушайте, как он работает. Если посторонних шумов не наблюдается, значит, вы все сделали правильно.
Замена помпы
Для того чтобы заменить помпу, потребуется снять кожух.
Для того чтобы освободить к нему доступ, удалите шкив ТНВД или генератор. Мы воспользуемся первым вариантом.
После освобождения доступа к помпе откручиваем винты, которые ее удерживают, и снимаем данный элемент.
Оригинальная помпа установлена на металлической прокладке, к которой вы можете прикрепить новую деталь, предварительно нанеся герметик. Герметик потребуется нанести также на два винта, расположенных слева от шкива.
Поле этого вам потребуется вернуть на место чехол помпы и снятый дополнительный элемент – в нашем случае это шкив, но может быть и генератор.
Установите ремень обратно и соберите данную область в последовательности, обратной представленному выше алгоритму. На конечном этапе заправьте незамерзайку обратно и удалите воздушные потоки из системы.
