Замена рулевых наконечников на kia rio своими руками

Замена рулевых наконечников Киа Рио 3 — Замена рулевых наконечников Kia Ceed

фотоотчет

Ремонт Киа Сид 1

в автосервисе Kia в Москве

• Модель: Kia Ceed ED
• Тип кузова: универсал
• Год, пробег: 2008, 150 000 км
• КПП, привод: механика, передний
• Двигатель: 1.6 бензин

Причина обращения в автосервис Киа Сид «Авто-Миг»:

замена рулевых наконечников Киа Сид

Описание проблемы:

ощущается люфт руля и небольшой стук

Диагностика выявила следующее:

руль люфтил из-за того рулевые тяги от времени вышли из строя, что бы исправить это явление, а так же убрать стук, нужно было заменить их

Выполненные работы:

• замена отслуживших свой срок наконечников
• сход-развал передней оси

замена рулевых наконечников Киа Сид

Используемые запчасти:

• 56820-2H000 — рулевой наконечник левый
• 56820-2H090 — рулевой наконечник правый

Стоимость (цену) замены рулевых наконечников на Киа Сид можно уточнить у мастера автотехцентра

Основные этапы ремонтных работ

На автомобилях Киа Рио 3 замена шаровой опоры проводится в два этапа: снятие старого узла и замена на новый элемент.

• Колесо снято;
• Застежки отстегиваются;
• Шаровая ось вытаскивается;
• После этого нижний рычаг отводится назад, за счет чего сборка снимается.

На этом разборка заканчивается. Далее мастера приступают к установке обновленной запчасти:

• Бывают случаи, когда обновленный элемент неисправен. Перед установкой стойки проверяется работоспособность.
• После анализа узла его устанавливают на сиденье.
• А затем установите все оригинальные детали в обратном порядке.

Важная информация! Запрещается обновлять соединительный узел своими руками! Правильное решение — обратиться в сервис.

Как снять и заменить рулевую тягу

Для начала необходимо приобрести комплект ласт. Выбор за вами, но желательно изменить оба наконечника, чтобы через некоторое время вы не вернулись и не заменили старый наконечник, который вы оставили. Сомнительная экономия.

Для снятия и замены рулевой тяги понадобится ряд инструментов и принадлежностей: домкрат, «козочки» для безопасности, съемник рулевой тяги (если со съемником проблемы, мастера используют молоток и небольшую «монтировку».), плоскогубцы, гаечные ключи, отвертку и универсальную техническую жидкость WD-40.

Итак, приступим к замене рулевой тяги:

• Поднимите машину, поставьте «козла». Снимаем переднее колесо.
• Открутите гайку шпильки и открутите ее.
• Установите съемник и полностью затяните гайку, резко ударив молотком по проушине поворотного рычага. Если палец не оторвался, повторите процедуру: затяните гайку экстрактора — ударьте по ней молотком.
• Полностью откручиваем рулевую головку от сцепления. WD-40 пригодится, если провода заржавели.
• Снимаем пыльник и откручиваем тягу от стойки.
• Перед установкой новой ссылки подключите ее к старой, которую вы удалили, и отметьте старую метку на новой ссылке. Это для этого. Вкрутите до отметки и вбейте до зенковки.
• Устанавливаем новую тягу в обратном порядке, желательно без молота.

Резьбовые соединения рекомендуется смазать литолом, чтобы в следующий раз не использовать молоток так активно. И не забудьте смазать шаровой шарнир смазкой, которая идет в комплекте со штоком.

После замены рулевой тяги у вас прямая дорога к развалу. Некоторые «умельцы» говорят, что устанавливают новые по маркировке на стержнях и не нуждаются в услугах бритвы. Мы бы не рекомендовали проводить такие эксперименты, особенно учитывая сегодняшние новые цены на резину.

Диагностика перед тем, как поменять рулевые тяги

Пища для размышлений: следует знать, что наиболее частой и типичной неисправностью рулевой передачи является выход из строя (износ) шаровой опоры концов рулевой тяги.

Все-таки некоторые «кулибины», по старинным воспоминаниям, используют такой способ ремонта, как восстановление рулевых тяг. Это, конечно, личное дело каждого водителя, но стоит посчитать свои деньги: сколько времени займет восстановленная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег будет стоить реставрация.

Купить заводское рулевое управление было бы не проще, так как времена дефицита запчастей давно прошли. И замените рулевую тягу своими руками.

Как узнать, неисправно ли рулевое управление? Элементарно. Руки на руль, и наш слух подскажет, что пора делать диагностику рулевого управления.

Признаки общей неисправности системы рулевого управления:

• различные маневры фрилансера — ходы рулевого управления;
• характерное биение руля;
• повышенный люфт рулевого колеса: люфт при вертикальном качании рулевого колеса указывает на неисправность ступичного подшипника или шарового шарнира, люфт при горизонтальном качании — на неисправность рулевого наконечника;
• руль стал крутить с трудом;
• автомобиль начинает менять направление движения вперед во время движения.

Один из этих признаков присутствует, а значит, пора диагностировать рулевое управление.

При постановке автономной или первичной диагностики обращайте внимание на следующие характерные моменты:

• перемещение рулевых наконечников по оси пальцев не должно превышать 1,5 мм. Помощник поворачивает колесо и пальцами (наощупь) определяется наличие люфта на концах мяча. Есть люфт или удар — нужно поменять наконечник с шарниром.
• Проверить затяжку зажима регулировочной втулки на боковом соединении.
• Проверить работоспособность (отсутствие механических повреждений) защитных кожухов шарового шарнира наконечника. Есть трещины и надрывы, крышка меняется.

Как производится замена? Пошаговый процесс

Замена мяча Киа Рио будет немного отличаться в разных поколениях автомобиля, так как производитель немного изменил конструкцию подвески. Но общие шаги для всех поколений одинаковы. Предлагаем пошаговые советы по замене шаровой опоры на этой машине своими руками.

Итак, вам необходимо проделать следующую работу:

1. Для начала нужно поднять машину, поставить для безопасности на подставки, открутить колесо и снять с места ремонта.
2. Чтобы дотянуться до опор шаровой опоры, нужно открутить руль в любую сторону (посмотрите, с какой стороны будет удобнее дотянуться до гаек).
3. Далее откручиваем крепления шарового шарнира подготовленными заранее ключами. Если есть съемник, снимите его. Если у вас нет такого устройства, используйте молоток, чтобы аккуратно вытащить подставку из места установки.
4. Далее придется открутить рычаг подвески, иначе выполнить работу будет очень сложно. Для этого откручиваем все крепления рычага и откручиваем болт сайлентблока (может потребоваться смазка WD-40).
5. Плоской отверткой подденьте колпачок шарового шарнира, предварительно сняв зажим, фиксирующий колпачок.
6. Удалите смазку и разблокируйте стопорное кольцо с шариком, затем с помощью трубки или специального экстрактора разберите сам держатель. Сиденье необходимо очистить от грязи и жира.
7. Вдавите новую опору в сборе с помощью того же съемника или подходящего трубореза.
8. Установите стопорное кольцо, нанесите смазку и установите башмак. Затем соберите элементы подвески в обратном порядке.

Такой порядок работы довольно сложно реализовать в стесненных условиях небольшого гаража. Поэтому работы лучше проводить в большом боксе или на улице

Важно правильно прижать новую деталь, иначе она просто откроется на первой серьезной дыре

Замена рулевых тяг и наконечников Киа рио

Вам потребуются: ключи «на 16», «на 19», «на 22», ключ для гаек колес, съемник шаровых шарниров, пассатижи.
ПРИМЕЧАНИЯ
Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле,
установленном на надежные опоры. Замена наконечника показана на примере левой
рулевой тяги, наконечник правой тяги заменяйте аналогично. Резьба левого наконечника правая, а правого — левая.

1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.
ПРЕДУПРЕЖДЕНИЕ
Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).
ПОЛЕЗНЫЙ совет
Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей смазкой.

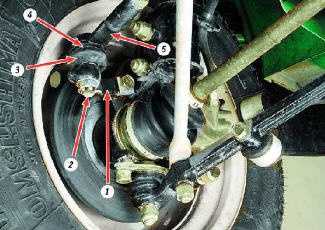

2. Сомкните усики шплинта гайки крепления пальца наконечника рулевой тяги…

3. …и извлеките шплинт из отверстия пальца.

4. Отверните гайку крепления шарового пальца наконечника к рычагу поворотного кулака передней подвески.

5. Установите съемник шаровых шарниров…

6. …и выпрессуйте палец наконечника рулевой тяги из рычага поворотного кулака передней подвески.

7. Измерьте и запомните длину свободной части резьбы рулевой тяги, чтобы при сборке по
возможности не нарушить угол схождения колес. Разница значений длины
А свободных резьбовых частей рулевых тяг должна быть не более 3 мм.

8. Ослабьте затяжку контргайки наконеч ника рулевой тяги

9. Отверните наконечник от рулевой тяги, подсчитывая количество оборотов, чтобы при установке нового наконечника по возможности не изменилось схождение колес.
10. Установите новый наконечник в порядке, обратном снятию, ввернув его в рулевую тягу на число оборотов, подсчитанное при снятии, и затяните контргайку.
11. Повторно измерьте длину свободной части резьбы рулевой тяги. Она должна соответствовать значению, измеренному в п. 7.
Если значение не соответствует, ослабьте контргайку и либо навинтите, лис свинтите наконечник в зависимости от того, увеличилась или уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.
РЕКОМЕНДАЦИЯ
После установки рулевой тяги проверьте и при необходимости отрегулируйте углы установки колес в мастерской, располагающей специальным оборудованием.

ЗАМЕНА РУЛЕВОЙ ТЯГИ
Рулевую тягу заменяют сравнительно редко, обычно при ее повреждении (деформация или срыв резьбы).
Узел крепления рулевой тяги к рейке рулевого механизма на автомобиле труднодоступен, поэтому в случае повреждения рулевой тяги для ее замены рекомендуем снять с автомобиля рулевой механизм в сборе с тягами.
Вам потребуются: ключи «на 19», «на 22», «на 32», пассатижи, отвертка с плоским лезвием.

1. Снимите рулевой механизм (см. «Замена рулевого механизма»,).
2. Измерьте и запомните длину свободной части резьбы рулевой тяги, чтобы при сборке по возможности не нарушить угол схождения колес.

3. Ослабьте затяжку контргайки наконечника рулевой тяги.

4. Отверните наконечник от рулевой тяги, подсчитывая количество оборотов, чтобы при установке нового наконечника по возможности не изменилось схождение колес.

5. Отверните контргайку.

6. Ослабьте наружный хомут крепления чехла тяги, сжав его отогнутые ушки, и снимите хомут с чехла.

7. Ослабьте замок внутреннего хомута чехла тяги.

8. Сдвиньте чехол по тяге и отверните внутренний шаровой шарнир рулевой тяги.
ПОЛЕЗНЫЙ СОВЕТ ~
При отворачивании рейку рулевого механизма для удобства зажмите в тиски с мягкими губками (или через накладки из мягкого металла).

9. Отсоедините рулевую тягу от рейки.

10. Снимите чехол с рулевой тяги,

11. Установите рулевую тягу и все детали в порядке, обратном снятию, с учетом следующего:

— проверьте защитный чехол рулевой тяги. Если на чехле обнаружены трещины, за-мените его;
— установите новые хомуты крепления
защитного чехла рулевой тяги.
РЕКОМЕНДАЦИЯ
9. Отсоедините рулевую тягу от рейки.
После установки рулевой рейки и всех деталей проверьте и при необходимости отрегулируйте углы установки колес в мастерской, располагающей специальным оборудованием.

УСТРОЙСТВО АВТОМОБИЛЯ

Рулевое управление Киа рио
Проверка свободного хода рулевого колеса
Рулевая колонка
Рулевые тяги
Рулевой механизм

Доработка подвески

Незадолго до появления отремонтированной машины в автосалонах корейцы заявили, что проделана большая работа. Их представители заявили, что подвеска Kia Rio 3 стала еще надежнее. Сколько — не сказали, но к долговечности и ресурсам узлов на самом деле претензий нет. Но есть много проблем с комфортом езды, частично решаемых с помощью:

• замена пружин на более упругие;
• амортизаторы, степень жесткости которых выбирается исходя из предпочтений, стиля вождения автомобилиста.

Принимая во внимание основные претензии к поведению этой машины на дороге, заднюю подвеску Киа Рио 3 обычно улучшают в сторону повышения ее эластичности (изначально она слишком жесткая, пассажирам некомфортно). На переднюю часть владельцы часто ставят укороченные пружины и амортизаторы, чтобы усилить реакцию рулевого колеса

Еще одна проблема, с которой чаще всего сталкиваются автомобилисты в регионах, — растаможка автомобилей. На самом деле о заявленных производителем 160 мм не может быть и речи, поэтому владельцам приходится спускаться вниз, увеличивая высоту своей машины благодаря полиуретановым проставкам. В этом случае машина остается достаточно жесткой, но исчезает раскачивающий эффект, машина становится более устойчивой на высоких скоростях.

Пример модификации, направленной на улучшение управляемости

• установить сзади рессоры от ВАЗ 2108 и 2110, у которых ранее было выпилено 2,7 витка;
• переместить задние амортизаторы;
• монтируем рессоры от ВАЗ 2106 г.в., обрезанные на 2,9 витка.

Срок службы и нюансы осмотра

Практика эксплуатации показывает, что ресурс опор при движении по неровному дорожному покрытию составляет в среднем 70-80 тысяч километров.

В любом случае через 80 тысяч километров желательно также проверить рулевые наконечники, которые также подвержены износу.

Износ наконечников и шарикоподшипников можно определить по небольшому раскачиванию машины во время движения, по неровностям на неровностях и по подавленной реакции на движение рулевого колеса. После замены бракованных деталей проблема исчезает.

Перед заменой рулевых наконечников и шаровых опор стоит проверить состояние всей передней подвески Рено Логан. Лучше всего это делать на смотровой яме или подъемном устройстве, на СТО часто используются одностоечные подъемники для автосервиса.

Передние колеса всегда должны быть подвешены. Во избежание проблем при эксплуатации рекомендуется по возможности заглядывать под машину.

Оцените состояние сферических резиновых пыльников, проверьте целостность чехлов ШРУСа, работоспособность рулевой рейки и наконечников.
Осмотрите элементы подвески на предмет следов механических ударов или трещин, которые могли появиться при сильном ударе в процессе движения.
Обратите внимание на состояние деформации рычагов, стабилизаторов поперечной устойчивости, подкосов и рулевых тяг. Осмотрите все элементы передней части кузова в точках крепления.
Обратите внимание на состояние резиновых изделий: подушек, петель и опоры стойки A

При обнаружении любых повреждений этих деталей требуется немедленная замена. Основные симптомы неисправности — это надрывы, вздутие резины, повреждение концевой части. Кроме того, замена необходима при явных признаках старения, отслаивания металла и резины, трещин и других нарушений целостности.

Как продлить жизнь связующего узла?

Выход из строя шарового шарнира — серьезная проблема для всех автомобилистов. Его устранение необходимо и требует немедленного исправления.

А чтобы неисправность опоры тревожила себя как можно реже, следует учесть следующее:

• Самое главное — сдать автомобиль на технический осмотр. Эту процедуру можно провести в нашем центре.
• Старайтесь как можно меньше двигаться на неровных участках дороги.
• Также следует сменить агрессивный стиль вождения на более расслабленный.
• Чтобы проблема не приобрела глобальный характер, правильным выходом будет своевременное устранение возникающих проблем.

Как понять, что пора менять шаровую опору?

Бросок мяча Киа Рио сложно спутать с другими проблемами с подвеской. Обычно этот удар появляется на мельчайших неровностях, и его интенсивность не зависит от размера ямы, в которую вы въехали на машине. Удар довольно слабый, потому что шаровой шарнир не имеет такого большого люфта. Небольшой возврат к кузову возможен, если поломка уже в крайней стадии, это говорит о срочности необходимых ремонтных работ.

Основные вторичные симптомы неисправности мяча Киа Рио следующие:

• не слишком громкий скрежет при повороте руля при движении в сторону;
• небольшое ухудшение курсовой устойчивости и поведения на трассе;
• на скорости 90 км / ч могут начаться неприятные раскачивания передней части;
• при выходе на поворот на большой скорости удар будет нанесен по корпусу;
• при движении по выбоине на большой скорости сложно удержать машину на дороге в своей полосе.

Если вы столкнулись с подобными проблемами, вам необходимо срочно отремонтировать подвеску. Правда, стойки стабилизатора тоже ведут себя при поломке, и эти две проблемы очень легко перепутать. Нет явных признаков того, что можно однозначно сказать, что сломался мяч. Поэтому перед покупкой запчастей стоит провести дополнительную диагностику.

Признаки необходимости замены шаровой опоры

Чаще всего неисправность шаровой опоры выявляют по следующим симптомам:

• движение по неровной дороге сопровождается посторонними звуками, исходящими из передней подвески;
• при входе в поворот на скорости слышен стук из колесных арок;
• руль поворачивается с визгом;
• ухудшается управляемость автомобиля, что особенно заметно при выходе на поворот;
• преодоление неровностей дороги сопровождается снижением устойчивости автомобиля.

Все вышеперечисленные признаки косвенные. Говорят о необходимости проверки подвески, в том числе шаровых опор. При этом есть и прямая примета, указывающая на необходимость именно замены опоры. Порванный пыльник пропускает влагу и грязь внутрь узла. Поэтому при обнаружении повреждений на браслете замена шаровой опоры обязательна.

Типы ремонта

Чтобы устранить неисправности существует три основных метода, выбор которых зависит от причины и серьезности проблемы.

Первый метод самый простой — очистка механизма от грязи. Это несложно, рейка легко разбирается, очищается и собирается обратно.

Второй метод более серьезный. Здесь также нужно будет все почистить и с помощью ремкомплекта заменить те части, которые износились.

При третьем методе устранения проблемы нужна полная замена рулевой рейки «Киа Рио» 3 на новую. Это необходимо, когда ремонт не помогает или степень износа слишком высока.

Очистка от мусора и грязи

Очистить рейку от накопившейся грязи не трудно. Но есть более сложная задача — загрязнение жидкости ГУР. Рекомендуется проверить масло в старой стойке, независимо от причины ее замены. Если есть какие-либо загрязнения в масле, то также нужно заменить насос и шланги. Если эти детали не заменять, то высоки шансы, что рейка снова выйдет из строя

Приняв некоторые меры предосторожности, можно правильно установить рулевую рейку и избежать потенциально опасных ситуаций

Замена испорченных деталей

Чтобы заменить один или несколько изношенных механизмов на рулевой рейке, понадобятся специальные инструменты и оригиналы деталей. Без них сделать все своими руками невозможно.

Даже если у кого-то в гараже есть необходимые приспособления и оборудование, то недостаточно просто установить вновь собранную рейку на место. Перед установкой и эксплуатацией она должна быть тщательно проверена и отрегулирована. Это можно сделать только с помощью диагностического стенда, какими пользуются механики в автосервисах. Это непременно повлияет на стоимость, но непроверенная рейка быстро выйдет из строя снова.

Полная замена рулевой рейки Kia Rio

В тех случаях, когда отремонтировать рейку невозможно или замена отдельных ее частей не поможет исправить проблему, приходится менять ее целиком. Это бывает, когда время работы, отведенное этой детали, вышло, и она износилась даже при правильной эксплуатации.

Поменять рулевую рейку «Киа Рио» 3 проще, чем разбирать ее, менять отдельные части, собирать, проверять и ставить обратно. Но полная замена тоже требует регулировки и диагностики, которую могут сделать только в автосервисе. Самостоятельная работа не дает гарантии того, что все сделано правильно.

Как заменить втулку рейки

Работа производится без снятия рулевой рейки. Из инструмента понадобится головка на 46 и желательно спецключ для рулевой тяги.

В некоторых мастерских почему-то меняют только со снятием рейки. Такой вариант обходится дороже и занимает больше времени.

Выкручиваем руль влево до упора и снимаем хомуты с пыльника.

Снимаем хомуты с пыльника рулевой рейки

Чтобы получить доступ к втулке, нужно открутить рулевую тягу. Доступ к тяге ограничен. Нужен спецключ. Его можно сделать из подручных инструментов.

Спецключ из обычного гаечного ключа и головкиОткручиваем рулевую тягу.Можно открутить и без спецключа но придется повозиться

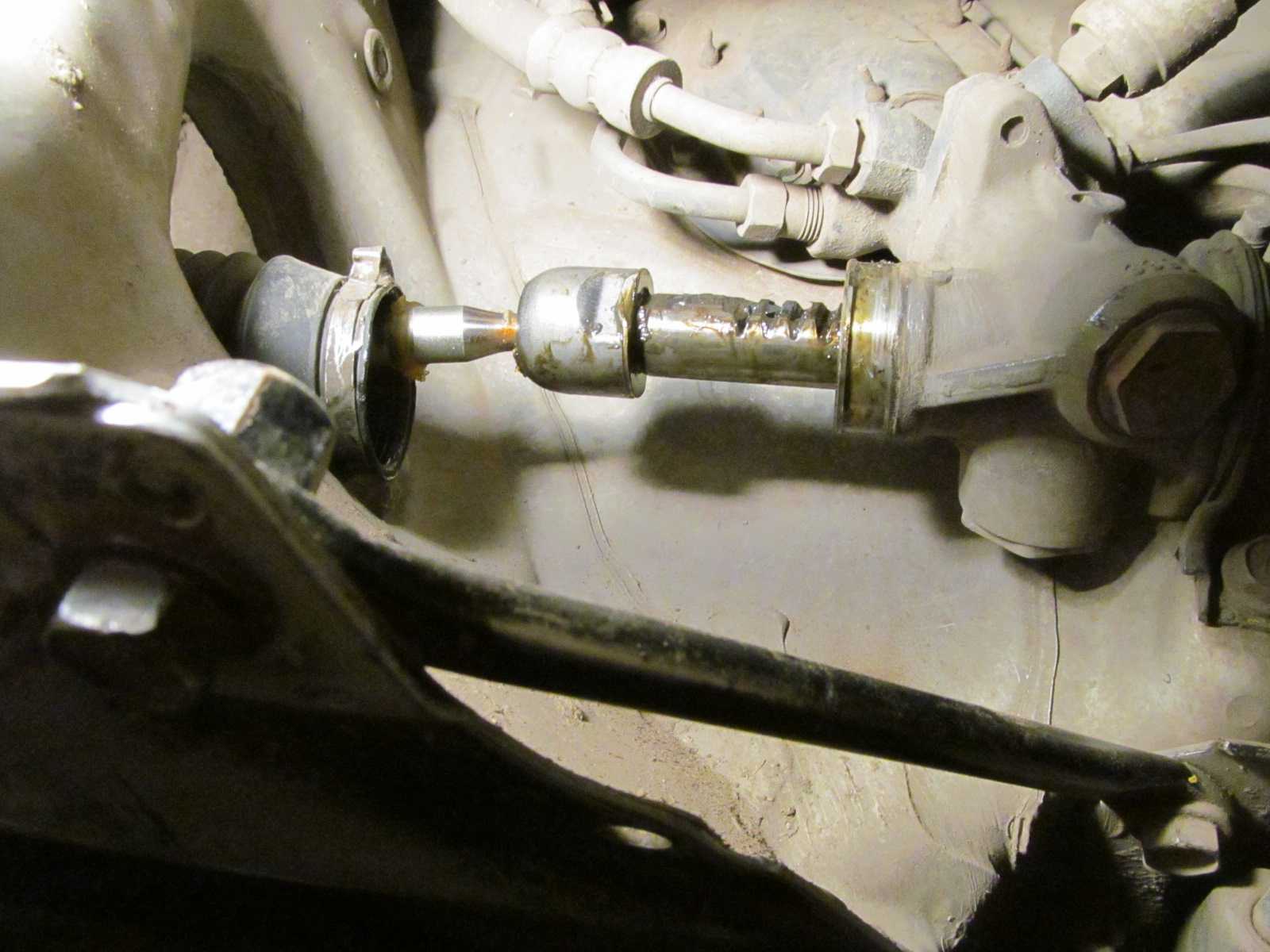

Теперь выкручиваем руль до упора вправо для того чтобы утопить шток рулевой рейки и получить доступ уже к самой втулке.

Откручиваем втулку рулевой рейки головкой на 46Вот и вся работа по сути

Сборка производится в обратном порядке — никаких подводных камней там нет. Нужно ли делать геометрию после замены втулки? Если вы не меняли наконечники или рулевые тяги, то нет.

После сборки не забудьте проконтролировать уровень жидкости в бачке гура. При необходимости жидкость нужно будет долить.

Используйте только оригинальное масло PSF-4 артикул 0310000130

Устройство наконечников

Рулевая часть представляет собой конструкцию, предназначенную для передачи тягового усилия на поворотные кулаки. Наконечник прикреплен к поворотному кулаку с помощью шарнирного соединения, имеющего определенную жесткость. Наконечник же устанавливается на рулевую тягу через жесткое резьбовое соединение.

Непосредственно на самой рулевой тяге есть резьба и стопорная гайка, благодаря которым выбирается оптимальное положение рулевого наконечника. Резьба на стойке необходима для фиксации наконечника с соблюдением заводских параметров и сохранения углов развала.

Шаровая опора на наконечнике надежно защищена резиновым чехлом, содержащим смазку, необходимую для правильной работы шарового шарнира. Смазки снижают фрикционные нагрузки при работе агрегата, а также частично защищают шаровой механизм от ржавчины, поскольку защитная функция механизма в основном возлагается на резиновый пыльник.

Использование шарнирного механизма в конструкции наконечника обеспечивает несколько важных функций при управлении автомобилем, а именно:

• демпфирование ударов от дорожного покрытия;
• уменьшена вибрация на рулевом колесе;
• улучшить «информативность» руля;
• надежное соединение рулевого механизма с поворотными кулаками.

Признаки неисправности рулевых тяг на ВАЗ-2114 просты и понятны. Таким образом, своевременное определение выхода из строя одной детали позволит обезопасить водителя и других, а также предотвратить последствия, которые могут привести к потере здоровья и летальному исходу.

Неисправности рулевого управления в большинстве случаев должны устранять только специалисты, так как требуется тщательная регулировка блока управления. Согласно правилам дорожного кодекса, эксплуатация автомобиля с неисправным рулевым колесом запрещена. И мало кто из смельчаков рискнул водить неуправляемую машину.

Как поменять рулевые наконечники

Если подумать, то в замене наконечников нет ничего сложного

Важно лишь подготовить все необходимое для работы и четко следовать инструкции. Теперь более подробно о каждом из этапов процесса ремонта

Как поменять рулевые наконечники

Инструменты для работы

Что нужно для успешного замена рулевых наконечников? В первую очередь, под рукой должно быть следующее:

• домкрат и подставки;
• металлическая щетка;
• набор инструментов;
• WD-40 (может пригодиться);
• специальный съемник;
• плоскогубцы;
• комплект новых наконечников.

Инструменты для замены рулевых наконечников

Работа достаточно грязная, поэтому лучше все действия выполнять в перчатках. Также следует позаботиться о дополнительном освещении. Можно использовать фонарик, если в гараже достаточно темно.

Пошаговая инструкция

Не всегда у водителя есть возможность обратиться к специалистам за помощью, поэтому машину приходиться чинить самостоятельно. К счастью, в замене наконечников рулевой тяги нет ничего сложного и пошаговая инструкция, приведенная ниже, сможет подтвердить это.

Замена рулевых наконечников

Шаг 1. Поддомкратьте переднюю часть автомобиля.

Поддомкрачивание автомобиля

Шаг 2. Подставьте под машину специальную опору.

Установка опор

Шаг 3. Снимите переднее колесо.

Снятие переднего колеса

Шаг 4. Очистьте крепежную гайку наконечника от грязи и ржавчины при помощи металлической щетки.

Очистка от грязи и ржавчины

Шаг 5. Установите специальный съемник для наконечников. Его можно приобрести в любом магазине автозапчастей.

Установка съемника для наконечников

Шаг 6. Ударьте молотком по нижней части установленного съемника. Это позволит выбить наконечник из гнезда крепления.

Выбивание наконечника из гнезда крепления

Шаг 7. Дополнительно очистьте металлические элементы от грязи и ржавчины.

Удаление грязи и ржавчины

Шаг 8. Перед снятием старого наконечника обязательно измерьте расстояние от конца резьбы детали до центра. Полученный результат запишите.

Измерение длины старого наконечника

Шаг 9. Выкрутите наконечник. Для этого необходимо открутить две гайки (в данном случае на 17 и 19).

Выкручивание наконечника рулевой тяги

Шаг 10. Подготовьте новый наконечник.

Новые наконечники рулевой тяги

Шаг 11. Вкрутите наконечник до ранее измеренного расстояния.

Вкручивание наконечника до получения нужной длины

Шаг 12. Вставьте болт наконечника в крепежное гнездо и затяните его. Затягивать нужно сильно, но не до усирачки. Палец конусный, поэтому затягивать его можно достаточно долго.

Затягивание пальца наконечника

Шаг 13. Поставьте колесо и закрепите его.

Установка переднего колеса на место

Шаг 14. Законтрите гайку крепления рулевого наконечника после установки колеса.

Фиксация гайки крепления рулевого наконечника к тяге

Шаг 15. Повторите все те же действия на другом колесе. На этом с заменой наконечников рулевой тяги покончено. Теперь нужно сделать развал-схождение.

Замена рулевого наконечника на другой стороне
