Порядок замены, ход работ
Для примера, возьмём автомобиль марки Митсубиси Паджеро. На дизельных моделях топливный фильтр находиться под капотом с правой стороны.
Для работы потребуется головки на 7 и 8, ключ, вороток с удлинителем.
Для откручивания элемента нам понадобится:
- Открутить два болта, которые держат корпус;
- Отключить шланги подачи и спуска топлива;
- Отсоединить датчик измерения.
Топливный фильтр на карбюраторных и инжекторных двигателях.
На двигателях 2,6 л.
При отсоединении шланга подачи топлива последнее может потечь, ничего страшного в этом нет.
- Откручиваем два болта корпуса фильтра;
- Когда болты откручены, вытаскиваем элемент, отсоединяем и у нас появляется доступ к датчику замера, который необходимо снять.
- Откручиваем фильтр от корпуса.
Используя универсальный очиститель, чистим посадочное место.
Новый элемент закручиваем к корпусу вручную, не используя при этом другие инструменты, так как можно сорвать резьбу.
Собрав новый топливный фильтр ставим его в таком же положении на место, сборка происходит в обратной последовательности.
Присоединив все детали, накачиваем фильтр топливом используя клапан. На закачку потребуется мин 5-10.
Когда вы завершили прокачку, заводим автомобиль и даём ему поработать несколько минут.
Меняем сеточку бензонасоса
Для примера возьмём модель Лада Калина. Чтобы добраться до насоса понадобиться избавиться от заднего сиденья для доступа к крышке.
Очистите подход от пыли. Вскрываем крышку откручивая 4 болта.
Надавливаем на кнопку сверху шланга, а снизу подталкиваем другой отвёрткой. Только делайте всё аккуратно и без фанатизма.
Протираем насос от пыли. И снимаем кольцо. Кольцо снимается по направлению стрелки.
Во время использования кольцо может прирасти к фильтру, для этого можете использовать молоток и отвёртку.
В основном вместо кольца используют гайки. Если они стоят и на вашем авто, просто их откручиваем, используя ключ на диаметр 7 или 8.

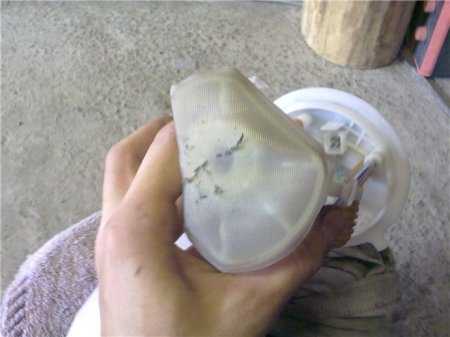

Аккуратно снимаем фильтр, дабы не испачкать салон бензином. Разбираем насос, отсоединяем все провода и датчики, поддеваем заборную трубку и срываем её.
Шланги не снимаются.
Отгибаем фиксатор и отсоединяем стакан.
Моем его от грязи, доводим до чистоты, меняем сетку на новую.
Собираем и ставим всё обратно.
После меняем топливный фильтр по старой схеме.
Замена топливного фильтра Митсубиси Паджеро — видео.
При чистке датчика уровня будьте аккуратны.
Если фильтр находится внизу
Не удобная замена элемента происходит в автомобилях, у которых он находиться внизу.
Для этого вам понадобиться воспользоваться эстакадой либо загнать машину на какую-нибудь возвышенность — это послужит вам для удобства.
Для примера мы возьмём марку Volkswagen Polo Sedan. Топливный элемент на днище автомобиля находиться возле бензобака с правой стороны.
Для начала отсоединяем три шланга. Они хорошо видны и доступны. Когда мы отсоединим шланги, в системе спуститься давление.
Нажимаем на кнопку синего цвета пальцем либо отвёрткой. Применяя отвёртку, можно открутить болт крепления и снять фильтр.
Для установки нового элемент снимаем пробки и вставляем его в крепление. На фильтре нарисована стрелка, устанавливаем по направлению стрелки в сторону водительского кресла.
Устанавливаем до щелчка. И так все три клапана.
Закрепляем болтом саморезом на креплении. Проверяем, чтобы при установке никакие шланги не были перегнуты. Заводим машину и даём ей поработать пару минут. Проверяем, чтобы не было течи и все стыки были сухими.
Рядом с фильтром проходит трубка, постарайтесь её не повредить иначе придётся менять всю систему.
Особенности топливного фильтра для Поло Седан с двигателем 1.6
VAG 6Q0201051J
С завода топливный фильтр VAG 6Q0201051J по умолчанию устанавливается на все модификации Polo Sedan с объемом двигателя 1.6 л. независимо от года выпуска. Производится в Китае, компанией UFI. Имеет цельнометаллическую конструкцию в виде цилиндра с 2-мя впускными и одной выпускной трубкой. Фильтрующий элемент изготовлен из специальной плотной бумаги. Данную запчасть также можно купить напрямую от UFI. По каталогу производителя он имеет номер 3183300, стоимость — 780 руб.

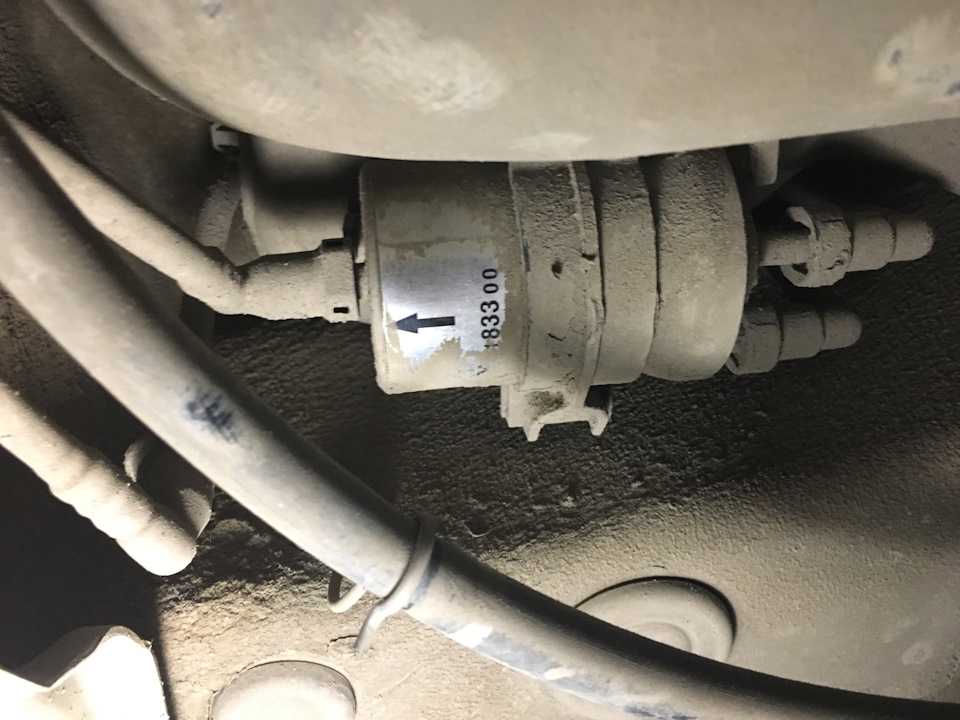

Фильтр очистки топлива на Седане расположен под днищем автомобиля, возле заднего правого колеса. Для доступа к нему нужно использовать смотровую яму.
Размеры оригинального топливного фильтра VAG 6Q0201051J
Посадочное место для топливного фильтра имеет достаточно большие размеры, а хомут крепления имеет специальный болт для затяжки под разные размеры. Поэтому сюда может быть установлен фильтр, немного отличающийся по размерам от оригинального.
| Диаметр | Высота | Диаметр трубок (впуск/выпуск) | Давление открытия клапана |
|---|---|---|---|
| 55 мм | 164 мм | 8 мм | 4 бар |
Аналоги фильтра тонкой очистки топлива для Polo Sedan
Для Поло Седан имеется также богатый выбор аналогов топливного фильтра. Основным критерием для выбора заменителей является показатель регулятора давления, который должен составлять 4 бара. Наиболее популярные модели:
-
WK 69/2 от MANN-FILTER (Германия). Цена – 900 руб. По размерам полностью совпадает с оригиналом. Особенностью данной модели является более качественный фильтрующий элемент, чем у оригинальной детали;
-
GB-3229 от BIG Filter (Россия). Цена – 520 руб. Лидер в категории цена/качество. Отзывы водителей, использовавших его – только позитивные. Уступает оригинальной детали лишь немного по качеству фильтрующего элемента, имеет меньшую плотность фильтрующей бумаги;
-
PP8364 от FILTRON (Польша). Цена – 860 руб. Аналогичен по качеству топливному фильтру от MANN-FILTER. Больше в диаметре на 7 мм, но устанавливается без проблем.
MANN-FILTER WK 69/2
BIG Filter GB-3229
FILTRON PP8364
Фильтр-сетка (грубой очистки топлива) расположен в баке. Устанавливается в топливный модуль, и крепится к топливному насосу. По инструкции данная запчасть не меняется отдельно, поэтому в каталогах ее номера нет, и отдельно не продается, только в сборе с топливным насосом. Но так как от степени её загрязненности влияет на работу бензонасоса, то можно купить наиболее близкий аналог A2C53097154 производства Siemens. Цена — 240 руб. Данная фильтр-сетка идет как штатная для ГАЗ-3302 евро-3. Большинство водителей предпочитают при замене основного топливного фильтра просто промывать сетку жидкостью для очистки карбюраторов или ацетоном.
Это интересно: Габаритные размеры Volvo V60 и вес — излагаем по порядку
Ответы на частые вопросы
Стоит ли обращаться на СТО для замены фильтра?
Если автомобиль не гарантии, то лучше приезжать на ТО к официальному дилеру. Иначе, при возникновении поломок, вам откажут в обслуживании. Обратиться в автосервис нужно, если вы хотите дополнительно проверить состояние автомобиля. Мастера подключат диагностическое оборудование и проведут необходимые тесты двигателя и основных систем.
Читать также Как поменять тормозные колодки на Фольксваген Polo Sedan
Что случится, если не производить замену фильтрующего элемента вовремя?
Кроме проблем с запуском, падения мощности и повышенного расхода бензина могут возникнуть другие проблемы. Детали топливной системы,например, насос-форсунки выйдут из строя. Последующий ремонт обойдется в десятки тысяч рублей.
Сколько стоит замена фильтра на СТО?
Это зависит от расположения сервиса. Средняя цена на территории России – 400-500 рублей без учета стоимости комплектующих. А если заказать комплексное обслуживание, то еще меньше.
Замена топливного фильтра на Поло седан
Чтобы получить свободный доступ к нужному месту, необходимо загнать Volkswagen Polo на яму в гараже или на эстакаду.
В топливной системе всегда присутствует давление.
Убираем давление: при заглушенном моторе из блока предохранителей (находится под рулевым колесом) извлекаем элемент, отвечающий за функционирование топливного насоса — №36.
Теперь заводим двигатель и ждем, когда выработается оставшееся топливо. Когда оно закончится — автомобиль заглохнет. После остановки мотора, необходимо включить зажигание секунд на 5. Все, давления в топливной системе нет и можно приступать к снятию фильтра.
С помощью плоской отвертки необходимо отжать крепление патрубка слива топлива
Затем отсоединяем магистральный штуцер и шланги (подводящий и отводящий).
Отсоединяем тросик «ручника» от фиксатора, чтобы не мешал.
Крестовой отверткой откручиваем крепления и фиксаторы.
Осторожно извлекаем фильтр из посадочного гнезда.
Сливаем остатки из бензопровода и приступаем к монтажу нового фильтрующего элемента.. Чтобы заполнить систему залейте в новый фильтр немного бензина и вставьте его в посадочное гнездо
Монтаж фильтра производится в обратном порядке
Чтобы заполнить систему залейте в новый фильтр немного бензина и вставьте его в посадочное гнездо. Монтаж фильтра производится в обратном порядке.
Стрелка, нанесенная на поверхность фильтра, должна быть направлена к передней части автомобиля.
Наконечники магистралей необходимо установить на штуцеры фильтра до того момента, пока они не защелкнутся.
Теперь осталось поставить на место предохранитель и завести автомобиль. Сразу он может и не запуститься, т.к. нет давления в системе, но после нескольких попыток все обязательно получится.
Когда менять топливный фильтр
Есть моменты, по которым можно определить, что время замены фильтра уже наступило, хотя положенных 30 тысяч км. автомобиль Volkswagen Поло еще не прошел. Загибаем пальцы и узнаем неполадки:
- двигатель не запускается, хотя стартер крутит исправно, и датчик топлива указывает на полный бак;
- двигатель «троит», особенно это ощущается на холостых оборотах, хотя и в движении чувствуется вибрация и неуверенная работа мотора;
- при нажатии газа, в работе силового агрегата возникают «провалы»;
- увеличилось время разгона;
- внезапно глохнет мотор, как на холостом ходу, так и в движении.
Если хоть один из этих симптомов проявился, вам стоит обратить внимание на топливный фильтр и при необходимости обновить его
4.4.5. Volkswagen Polo. Система питания. Снятие впускного трубопровода.
Впускной трубопровод снимаем для замены уплотнительных прокладок в соединении трубопровода с головкой блока цилиндров, замены самого трубопровода, а также при снятии подогревателя системы вентиляции картера и при ремонте головки блока цилиндров. Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»).
Потянув, снимаем со штуцера впускного трубопровода наконечник трубки обратного клапана вакуумного усилителя тормозов.
Выводим из держателя впускного трубопровода шланги радиатора отопителя. Снимаем дроссельный узел (см. «Снятие дроссельного узла») и топливную рампу (см. «Снятие топливной рампы и форсунок»). Отсоединяем колодку жгута проводов системы управления двигателем от разъема клапана продувки адсорбера (см. «Снятие клапана продувки адсорбера»).
Снимаем держатель жгута проводов с ребра впускного трубопровода.
Двенадцатигранным ключом М8 отворачиваем шесть винтов крепления впускного трубопровода к головке блока цилиндров.
Отводим впускной трубопровод от головки блока цилиндров. В таком положении впускного трубопровода можно заменить уплотнительные резиновые кольца в соединении трубопровода с головкой блока цилиндров.
Вынимаем кольцо из канавки фланца впускного трубопровода и заменяем его новым (для наглядности показываем на снятом трубопроводе). Аналогично заменяем другие уплотнительные прокладки трубопровода. При полном демонтаже трубопровода снимаем клапан продувки адсорбера (см. «Снятие клапана продувки адсорбера»).
Сжав фиксирующее кольцо наконечника трубки подвода картерных газов, отсоединяем трубку от патрубка подогревателя системы вентиляции картера.
Нажав на фиксатор, отсоединяем колодку жгута проводов системы управления двигателем от разъема датчика абсолютного давления и температуры воздуха на впуске.
Сжав пассатижами концы хомута крепления шланга отвода охлаждающей жидкости из подогревателя системы вентиляции картера, сдвигаем хомут по шлангу.
Снимаем шланг со штуцера подогревателя…
…и во избежание утечки охлаждающей жидкости глушим шланг подходящим болтом.
Аналогично снимаем с другого штуцера подогревателя системы вентиляции картера шланг подвода охлаждающей жидкости…
…и глушим шланг подходящим болтом.
Вынимаем впускной трубопровод из моторного отсека. При необходимости снятия подогревателя системы вентиляции картера…
…ключом Torx T-20 отворачиваем два самореза крепления подогревателя к впускному трубопроводу.
…и снимаем подогреватель.
Соединение патрубка подогревателя системы вентиляции картера с гнездом впускного трубопровода уплотняется резиновым кольцом. При необходимости отсоединяем от впускного трубопровода датчик абсолютного давления и температуры воздуха на впуске (см. «Снятие датчика абсолютного давления и температуры воздуха на впуске»). Собираем и устанавливаем впускной трубопровод в обратной последовательности. Винты крепления трубопровода затягиваем равномерно моментом 20 Н·м.
Последствия поломки топливного фильтра
Вышеуказанные причины, выводящие из строя топливный фильтр на Volkswagen Polo, ведут к целому ряду последствий. Перечислим их:
- расход топлива, потребляемого автомобилем, возрастает в полтора, а и иногда и в два раза;
- двигатель автомобиля работает с перебоями и рывками, что особенно заметно на затяжных подъёмах;
- двигатель перестаёт своевременно реагировать на нажатие педали газа, в его работе возникают ощутимые провалы мощности;
- автомобиль внезапно глохнет, даже на холостом ходу;
- возникает «троение» двигателя, которое особенно хорошо заметно при наборе скорости.
Если водитель наблюдает один или несколько признаков, перечисленных выше, это означает только одно: топливный фильтр пора менять.
О ремонте топливных фильтров
Топливные фильтры на автомобилях Volkswagen Polo являются устройствами одноразового использования и ремонту не подлежат. Это прямое следствие их конструкции: на сегодняшний день не существует проверенных способов очистки засорённых фильтрующих элементов. Вариант с заменой засорившегося элемента также нельзя рассматривать всерьёз, поскольку корпус топливного фильтра неразборный. Следовательно, фильтрующий элемент невозможно извлечь без поломки корпуса. Таким образом, засорившийся фильтр можно только заменить новым.
Замена топливного фильтра Фольксвагена Поло
Процедура проводится в сроки, указанные заводом-изготовителем. Заменить фильтр можно в автосервисе или самостоятельно.
В каких случаях требуется
Замену выполняют через каждые 30000 км. Но с учетом не очень хорошего качества топлива, можно менять элемент и раньше. Часто владельцы делают это каждые 20000-25000 км. Топливный фильтр Volkswagen Polo стоит поменять, если появились следующие симптомы:
- ощутимо упала мощность мотора;
- резко вырос расход топлива;
- появились провалы при ускорении движения;
- на приборной панели загорелся соответствующий чек – Check engine.
Если фильтр засоряется слишком часто, необходимо выполнить промывку системы, включая топливный бак.
Где располагается топливный фильтр Фольксваген Поло
Фильтр на VW Polo находится с правой стороны около бензобака. Для замены придется заехать на гидроподъемник, смотровую яму, эстакаду или воспользоваться брусками и домкратом — чтобы облегчить доступ к баку снизу.
Как заменить
Чтобы заменить топливный фильтр на Фольксваген Поло своими руками нужно:
Открыть крышку предохранителей в салоне и извлечь элемент BS32. Теперь следует завести мотор и подождать, пока он перестанет работать. Это будет значить, что давление в бензопроводе упало до нуля. Используя шлицевую отвертку, следует разжать крепеж шланга слива топлива
Потом отсоединить магистральный штуцер, а также подводящий и отводящий шланги. Отпустить тросик ручного тормоза от фиксирующей пластины и отвести его в сторону, иначе он будет мешать. С помощью крестовой отвертки открутить все фиксирующие элементы
Осторожно вытащить фильтр. В новый фильтрующий элемент нужно налить немного бензина
Это облегчает первый запуск. Теперь нужно осторожно вставить его на свое место. Зафиксировать элемент и проверить надежность установки шлангов.
Читать также Замена задних колодок Фольксваген Тигуан
Последний этап – установка предохранителя в блок и первый запуск мотора.
Возможные проблемы
После замены фильтрующего элемента мотор не запускается.
Часто первый запуск неудачен. Нужно попробовать еще раз – пока в топливной магистрали не появится достаточное давление и бензин не дойдет до насос-форсунок.
Не получается открутить крепление топливного фильтра. Что делать?
Резьбовые соединения могли заржаветь. Чтобы открутить хомуты придется использовать «жидкий ключ». Например, состав WD.
После замены фильтра двигатель стал работать нестабильно. Возникают проблемы с запуском.
Одна из причин – бракованный или контрафактный фильтр. Придется заменить его еще раз. При проблемах с запуском нужно проверить – исправен ли обратный клапан – деталь, которая препятствует стеканию бензина в бак. При необходимости – заменить его.
Меры предосторожности при проведении ремонтных работ с топливным насосом
Ремонтные и регламентные работы топливной системы требуют соблюдения мер пожарной безопасности. Основные рекомендации:
- при демонтажных и монтажных работах не допускается использование электрического инструмента, желательно по возможности использовать отвертки и другой инструмент из диэлектрических не искрящих материалов;
- перед проведением работ необходимо выключить зажигание и отключить отрицательную клемму аккумуляторной батареи;
- после демонтажа топливного насоса необходимо закрыть шахту бензобака полиэтиленовой пленкой во избежание попадания паров бензина в салон;
- на время проведения ремонтных работ требуется оставлять двери либо стекла автомобиля открытыми;
- после демонтажа насоса следует насухо удалить остатки бензина и просушить его;
разборку топливного блока необходимо производить в хорошо проветриваемом помещении, лучше на открытом воздухе, нельзя курить, использовать открытый огонь.
