Лучшие программы для mini vci j2534: полный обзор и сравнение

Дилерская диагностика Toyota

Techstream – это диагностическая платформа концерна Toyota, предназначенная для диагностики электронных систем автомобилей TOYOTA www.toyota-tech.eu, techinfo.toyota.com, LEXUS www.lexus-tech.eu/default.aspx. В этом обзоре мы не будем касаться собственно установки программы на компьютер, а рассмотрим только ее настройки (как и других диагностических программ) для работы со Scandoc J2534.

1. Установка драйверов Scandoc, как устройства J2534

Для начала необходимо установить драйвера устройства на ваш компьютер. Скачать последнюю версию драйверов можно скачать здесь: http://update.quantexlab.ru/utils/j2534sd/. После корректной установки драйверов в меню ПУСК > Программы должна появиться папка Quantex с соответствующим содержимым:

2. Работа с Techstream

1. Подключитесь к адаптеру через беспроводную сеть Wi-FI на вашем компьютере/ноутбуке используя пароль (если ваш сканер имеет серийный номер s/n: 001234, то подключение будет называться S1234, а пароль для него будет scandoc1234).
2. Запускаем программу Techstream, кликнув ярлык на рабочем столе. После запуска программы получаем стартовый экран:
3. Далее в программе необходимо настроить интерфейс для связи с автомобилем. Для этого сверху слева нажимаем кнопку Setup и выбираем в появившемся меню пункт VIM select:
4. После этого появляется диалоговое окно с выпадающим списком устройств J2534. Если устройство Scandoc J2534 установлено корректно, то в этом списке оно должно присутствовать. Выбираем его как показано на рисунке:

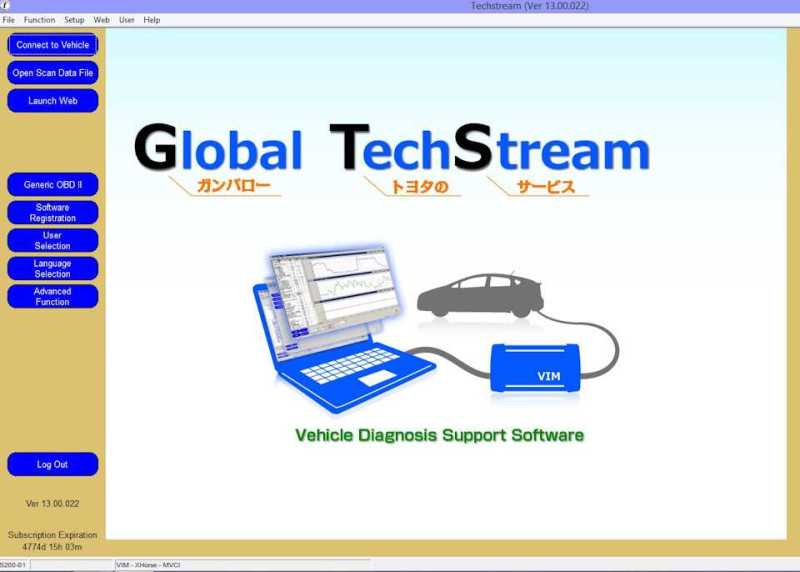

5. На этом настройка программы закончена. Перед нами стартовый экран:
6. Можно приступать к работе с автомобилем. На стартовом экране программы выбираем пункт Connect to Vehicle. После этого программа будет пробовать установить связь с автомобилем:
7. Если связь с автомобилем установлена, программа определяет автомобиль и предлагает выбрать опции машины из выпадающих списков:
8. После выбора опций появляется окно с максимально возможным числом систем управления для данного автомобиля (рис. 8). Выбираем систему, например Engine and ECT и щелкаем дважды мышью (или нажимаем enter) по выбранной системе. Сканер устанавливает связь с соответствующим блоком управления.
   В левой части экрана появляются кнопки с доступными функциями: Trouble Codes (Коды неисправностей), Data List (наборы данных), Active test (Активные тесты) и.т.д.
   Выбрав Trouble Codes – видим, что в данном случае кодов неисправностей не зафиксировано.
9. Выбираем Data List – получаем данные в числовом виде:
   или в графическом виде:
10. Также можно воспользоваться функцией сканера generic OBD. При выборе этой опции сканер будет пробовать установить связь с автомобилем по одному из стандартных протоколов OBD II. Вариант такого подключения показан на рисунке:
11. После соединения с блоком будет доступен набор опций, определяемый возможностями конкретного блока управления.

Хотелось бы отметить, что работа Scandoc J2534 с Techstream проверялась на машинах, работающих по протоколу ISO 9141-2 (ISO 14230/KWP 2000) и по протоколу ISO 15765 (CAN). Проблем не было обнаружено.

Подключение к автомобилю и настройка программы

Для использования программы Techstream Toyota, вам сначала необходимо подключиться к вашему автомобилю. Для этого вам понадобится кабель OBD-II, который обычно поставляется с программой.

1. Найдите разъем OBD-II в вашем автомобиле. Он обычно находится под рулем, в близи розетки для прикуривания.

2. Подключите один конец кабеля OBD-II к разъему в автомобиле и другой конец к компьютеру или ноутбуку, на котором установлена программа Techstream Toyota.

3. Запустите программу Techstream Toyota. После запуска программы, вы увидите экран приветствия и будете попрошены выбрать язык.

4. Выберите желаемый язык и нажмите «ОК».

5. Далее вам понадобится настроить соединение с вашим автомобилем. Нажмите на вкладку «Настройки» и выберите «Настройки соединения».

6. В открывшемся окне выберите тип подключения. Обычно это «USB», если вы используете кабель OBD-II.

7. Нажмите на кнопку «иCоединение» для установки связи между программой и вашим автомобилем. Если подключение установлено успешно, вы увидите сообщение об успешной установке соединения.

Теперь вы готовы использовать программу Techstream Toyota для диагностики и настройки вашего автомобиля.

Что же делать?

Дешево и сердито — засунуть простую задержку между отправкой Consecutive Frame’ов, чтобы приемник успевал отправить свой Flow Control там, где нужно и получил следующий CF уже после. Все что нам нужно, это найти место, в цикле с отправкой, куда можно засунуть переход в функцию с задержкой, благо мест таких полно, а замененные инструкции можно выполнить в новой функции, так что мы ничего не потеряем. Берем IAR, в нем есть поддержка именно такого процессора, чистый проект на ассемблере и пишем элементарный цикл

Конечный результат выглядит так — слева то, что было, справа то, что стало. Инструкция MOV R0, R4 перенесена.

Прошиваем и наслаждаемся прекрасной работой без сбоев.

Конечно, можно было сделать все по фен шую, и правильную обработку Flow Control фрейма, и честные задержки по желанию приемника, и ожидание остальных Flow Control’ов. Но результат в любом случае достигнут и терять время больше чем один вечер на такое желания нет.

Еще интересный момент — контроллер судя по всему китайский перемарк, т.к. определился программой по внутреннему ID как LPC2114, в котором, на минуточку, вообще нет CAN контроллера, если верить даташиту. Видишь CAN? И я не вижу, а он есть. Вот так вот.

Кому интересны прошивка и база IDA, то вот. Пароль habr.com

Рекомендации по использованию кабеля mini vci j2534 для Toyota

Кабель mini vci j2534 для Toyota является неотъемлемым инструментом для диагностики и программирования автомобилей данной марки. Для эффективного использования кабеля и избежания возможных проблем рекомендуется следовать следующим рекомендациям:

1. Установка ПО

Перед началом работы с кабелем необходимо установить соответствующее программное обеспечение. Для этого можно воспользоваться официальным сайтом производителя или другим доверенным источником загрузки

Важно убедиться, что установленная версия программного обеспечения совместима с вашим кабелем mini vci j2534 и подходит для работы с вашими автомобилями Toyota

2. Подключение кабеля к автомобилю

Перед подключением кабеля mini vci j2534 к автомобилю рекомендуется убедиться, что ключ зажигания автомобиля находится в положении «выключено». Затем произведите подключение кабеля к диагностическому разъему, который обычно находится под рулем, возле педалей

Обратите внимание, что кабель должен быть подключен надежно и неподвижно, чтобы избежать возможных проблем связанных с потерей связи

3. Запуск программного обеспечения

После успешного подключения кабеля к автомобилю можно запускать программное обеспечение. При запуске программы обычно будет предложено выбрать тип кабеля и подключиться к автомобилю. Внимательно прочитайте инструкции программы и следуйте указаниям.

4. Диагностика и программирование

После успешного подключения и запуска программного обеспечения вы станете доступными функции диагностики и программирования для вашего автомобиля Toyota. Если вам требуется выполнить диагностику, следуйте инструкциям программы и анализируйте полученные данные. Если вы хотите произвести программирование, будьте осторожны и следуйте инструкциям внимательно, чтобы избежать возможных ошибок или повреждения вашего автомобиля.

5. Завершение работы

По окончании работы с программным обеспечением рекомендуется правильно завершить сеанс и отключить кабель от автомобиля. Убедитесь, что ключ зажигания автомобиля находится в положении «выключено», прежде чем отключать кабель mini vci j2534. Не забудьте сохранить или распечатать результаты работы, если это необходимо.

6. Уход и хранение

После завершения работы с кабелем mini vci j2534 для Toyota рекомендуется аккуратно отключить его от компьютера и автомобиля. Храните кабель в сухом месте при нормальной комнатной температуре. Вы также можете использовать защитный чехол или контейнер для сохранения целостности и безопасности кабеля.

7. Обновление ПО и драйверов

Для оптимальной работы кабеля mini vci j2534 для Toyota рекомендуется время от времени проверять наличие обновлений программного обеспечения и драйверов. Такие обновления могут включать исправления ошибок, улучшения функциональности и совместимости с новыми моделями автомобилей.

Следуя данным рекомендациям, вы сможете эффективно использовать кабель mini vci j2534 для Toyota и гарантированно получить достоверные данные при диагностике и успешно выполнить программирование вашего автомобиля.

Как выбрать программу для работы с mini vci j2534?

Mini VCI J2534 — это устройство, позволяющее пользователю осуществлять диагностику и настройку автомобилей. Однако без программного обеспечения оно бесполезно. Как же выбрать наилучшее ПО для работы с Mini VCI J2534?

Оцените свои потребности. Убедитесь, что выбранное ПО подходит для тех автомобилей, которыми вы пользуетесь. Кроме того, проверьте, поддерживает ли программа необходимые функции.
Исследуйте рынок. Существует много программ для работы с Mini VCI J2534 на рынке. Изучите их особенности, сравните цены и выберите лучшее решение.
Проверьте рейтинг

Обратите внимание на рейтинг программы, который может быть найден на сайтах, посвященных автомобильной диагностике. Чем лучше рейтинг, тем лучше программа для работы с Mini VCI J2534.
Узнайте обновления

Убедитесь, что программа имеет регулярные обновления для поддержки новых моделей автомобилей. Если ПО не обновляется, то оно может перестать работать со временем.

Следуя этим простым советам, вы сможете выбрать подходящую программу для работы с Mini VCI J2534 и получить хорошие результаты в диагностике и обслуживании своего автомобиля.

Суть проблемы

Если закрыть глаза на мелочи в виде почти полного несоответствия стандарту J2534, есть у него проблемы гораздо хуже, а именно невозможность отправлять данные по протоколу ISO-TP длиннее ~48 байт. С последним мириться было нельзя и в голове засела мысль, а что если получится сделать этот мир чуточку лучше.

Если кратко, как происходит передача данных длинной больше 8 байт по CAN-шине (длина сообщения CAN ограничена восемью байтами). Существует такой стандарт ISO15765, он же ISO-TP (Transport Protocol), который покрывает 2 модели OSI (сетевой и транспортный). Передача данных длиной более 7 байт выглядит так:

1. Источник отправляет First Frame (FF) с данными об общей длине передаваемых данных и первыми 6 байтами payload’а.

2. Приемник отвечает ему Flow Control фреймом, в котором говорит о минимальном допустимом времени между посылками CF (о них ниже) и количестве CF, после которого источник снова должен дождаться Flow Control фрейм.

3. Источник после приема Flow Control’а продолжает отправку данных фреймами Consecutive Frame (CF) с заданным интервалом о ожиданием следующего Flow Control (если об этом было сказано в пункте 2)

Что происходит на самом деле и почему ничего не работает нам поможет выяснить обычный анализатор CAN шины (Can Hacker/PEAK CAN и иже с ними). Итак, картина маслом — все смешалось, кони, люди. Приемник сказал жди от меня каждые 8 Consecutive Frame’ов Flow Control и шли мне каждый Consecutive Frame не менее чем через 10 мс, а шнурок мало того, что проигнорировал ожидание FC, так еще и на минимальную задержку между CF не обратил внимания.

Flow Control от приемника — 30 08 0A FFFFFFFFFF, где 08 — количество CF, после которого источник снова должен дождаться Flow Control фрейм, 0A — минимальное допустимое время между посылками CF.

Что мы имеем по факту — задержка около 1мс между CF, вместо желаемой 10мс и отсутствие ожидания Flow Control, что полностью ломает весь процесс передачи.

Ну и ладно, подумаешь, организуем свой ISO-TP с задержками и таймингами, благо шнур позволяет работать с сырыми данными CAN и посмотрим что получилось (гадость какая)

В шнурке используется преобразователь USB-UART FT232, который имеет некоторые проблемы при работе с USB 3.0. И проблемы эти — конские задержки, которые не настраиваются из драйвера, хотя на USB 2.0 все работает, но где вы сейчас найдете честный контроллер USB 2.0 в матери/ноутбуке. В общем, ручное форматирование тоже отпадает, задержки между CF не поддаются критике, работать это тоже не будет.

Остается крайняя мера — залезть внутрь и попробовать исправить кривой софт костылями, насколько это возможно. Не знаю как, но прямо по USB из контроллера можно вычитать и записать флеш память даже без разборки шнурка с помощью программы Flash Magic. После чтения загружаем прошивку в IDA, процессор ARM Little Endian архитектура ARMv4T. Немного помощи руками, создание недостающих регионов и прошивка готова к исследованию.

Функция с реализацией отправки данных по ISO-TP была найдена от обратного (CAN периферия — отправка — обертка — сама функция). Что же по исходникам — вот кусок кода с отправкой данных. То, о чем говорилось выше не предусмотрено вообще никак.

Как видно, Flow Control шнурок ждет всего один раз, а дальше даже не пытается соответствовать ISO-TP. Как только он получит FC, сразу же без задержек начинает слать остатки данных в Consecutive Frame’ах

Ладно, но может он хотя бы обращает внимание на данные из Flow Control? Ха-ха. Нет

Вот функция обработки приема данных по ISO-TP, нас интересует только прием Flow Control.

Как видим, просто выставляется флажок, что был принят какой-то flow control, а что там в нем нам не важно (мысли китайца)

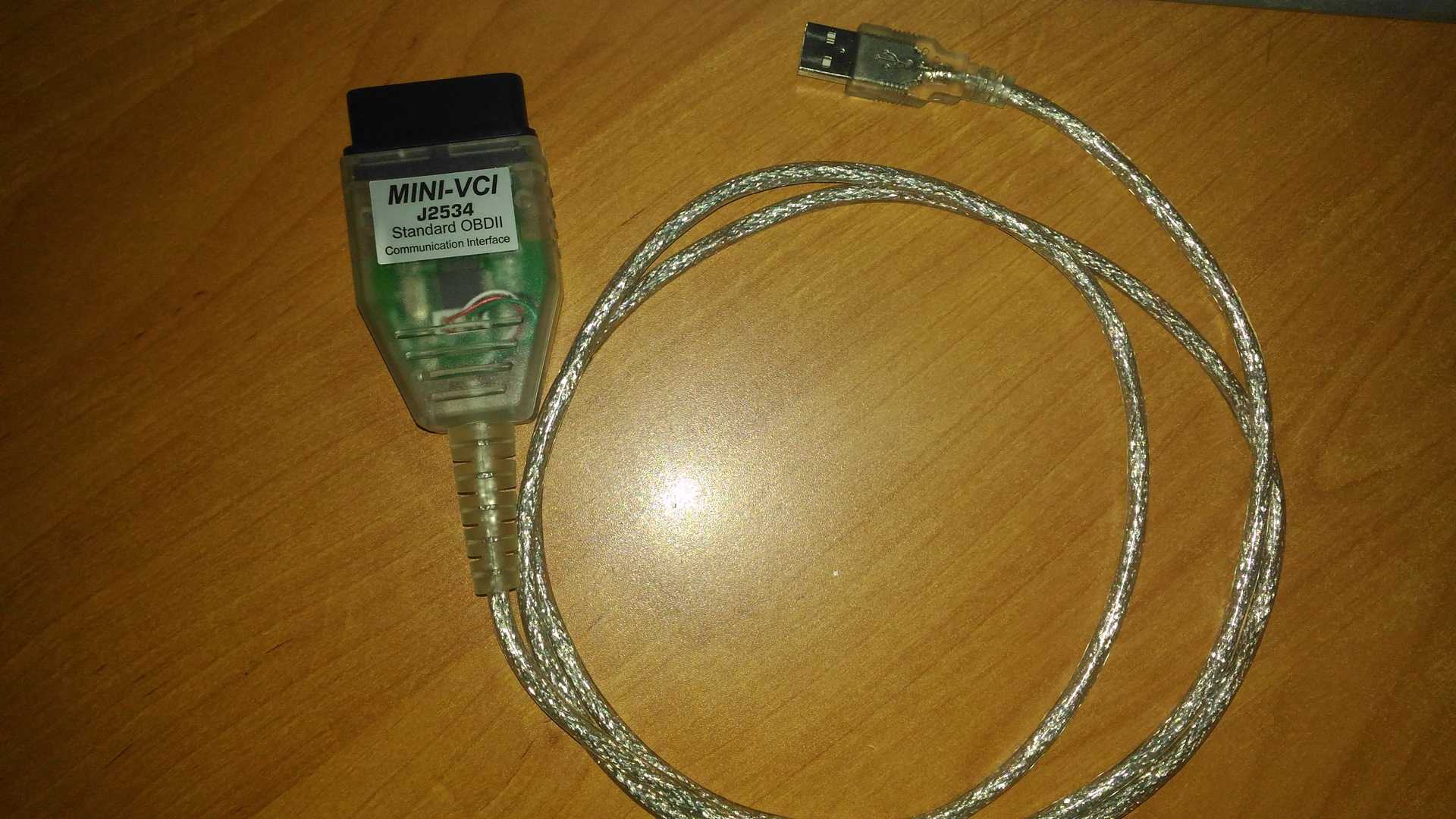

Toyota Verossa › Бортжурнал › Сканер мини-VCI J2534 и программа Toyota Techstream

Приветствую всех. Изначально писать не собирался, все таки инфы здесь про данный сканер много. Но попытавшись разобраться понял что сделать для вас инструкцию все таки придется)) Потому что данные довольно разрозненные, где-то нет инструкции, где-то старая версия, где-то версия новая, но нет кряка. Собственно кряк к последней версии по большей части и сподвигнул меня на написание т.к. в интернете сейчас все собаки ушлые, кряка эти мартышки барыжные не дают, а продают. Вот чтобы эти гомодрилы подавились, а вы порадовались прилагаю необходимую информацию и файлы. И так поехали:Для начала ссылка на архив со всеми необходимыми файлами ТЫЦ.Внутри вы найдете последнюю 13 версию (Но к сожалению у меня она наотрез отказалась подключаться к машине, может сканер со старой прошивкой или глюк, но имейте ввиду). Там же лежит 12 версия которая без проблем запустилась настроилась и подключилась.2 инструкции. Одна по подключению, одна по кряку. Эти инструкции из кусков, из интернета, не совсем точные, поэтому лучше следовать той, что я напишу ниже.Самое классное это инструкция по работе с программой на русском, за это спасибо Pavlushechka.Собственно кряк и драйвера для сканера.Перво наперво покупаем сканер. Я брал здесь.Дошел за 6 дней.

Ну а далее качаем архив и приступаем к настройке:

1. Запускаем файл установки Techstream, тыкаем установку, “далее-далее-далее-готово”.

2. Копируем файл, MainMenu, в корневую папку с программой Techstream. Правой кнопкой мыши по ярлыку на рабочем столе — Свойства, далее — Расположение файла. Откроется окно. туда и копируем.

3. В этом же окне запускаем MainMenu. Если нужны имена и емеилы вписываем “от фонаря”. ОК. ОК. ОК.

4. Перед нами основное окно программы Techstream . Регистрируем. Жмем Setup — Register Techstream Software. В поле New Key вводим — 1111111111111111111111111111111150001703161820 .

5. Программа зарегистрирована на 5000 дней и при дальнейшем использовании можно запускать с ярлыка на Рабочем столе.

Установка драйверов на Windows x32

1. Запускаем файл MVCI Driver for TOYOTA, Далее Далее Ок.

Установка драйверов на Windows x64:

1. Полностью папку, MVCI Driver for TOYOTA TIS, копируем на Диск C:\Program Files (x86)\Toyota Diagnostics .

2. Заходим в папку MVCI Driver for TOYOTA TIS. Запускаем файл mvci-x64.reg .

3. Подключаем USB Адаптер Mini-vci j2534 к ПК.

4. Подключаем VCI-кабель к USB-порту. Когда начнётся автоматический процесс установки драйверов его нужно отменить.

5. Откройте диспетчер устройств и найдите два неустановленных устройства в списке (с восклицательным знаком в желтом треугольнике). Щелкните правой кнопкой мыши на неустановленное устройство => обновить драйвер => выполнить поиск на этом компьютере => обзор => мой компьютер => укажите путь к “C:\Program Files (x86)\Toyota Diagnostics\MVCI Driver for TOYOTA TIS” (“включить вложенные папки” флажок установить). Нажмите на кнопку “Далее” и подождите, пока будут установлены драйверы.

Теперь вы должны увидеть два новых устройства: “Контроллеры USB => USB Serial Converter” и “Порты (COM & LPT) => USB Serial Port (COM №)”.

6. Далее заходим по пути “C:\Program Files (x86)\Toyota Diagnostics\MVCI Driver for TOYOTA TIS” и запускаем файл “FirmwareUpdateTool.exe”

7. В открывшейся программке нажмите Кнопку “Device Info”. Вы должны увидеть “подключённое устройство” и заполненные графы. Если вы видите это, значит, ваш прибор Toyota VCI работает под 64-битной версией Windows и может использоваться другими программами, такими как Techstream.

8. Проверяем работоспособность. Запускаем программу Techstream с ярлыка на рабочем столе. Жмем Setup — VIM Select. Выбираем Interface Setup — XHorse-MVCI. OK.

9. Жмем Connect to Vehicle. Пробегает полоска с Инициализацией USB интерфейса, при этом должна подмаргивать лампочка на самом адаптере. Если инициализация прошла без ошибок и перед Вами появилось окошко с выбором автомобиля, то можно смело брать ноутбук и подключать кабель к авто!

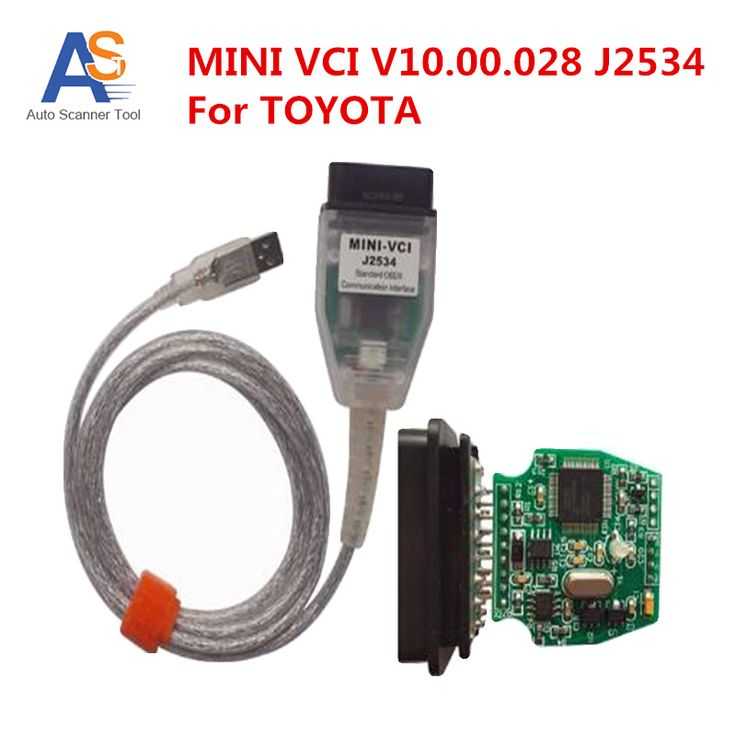

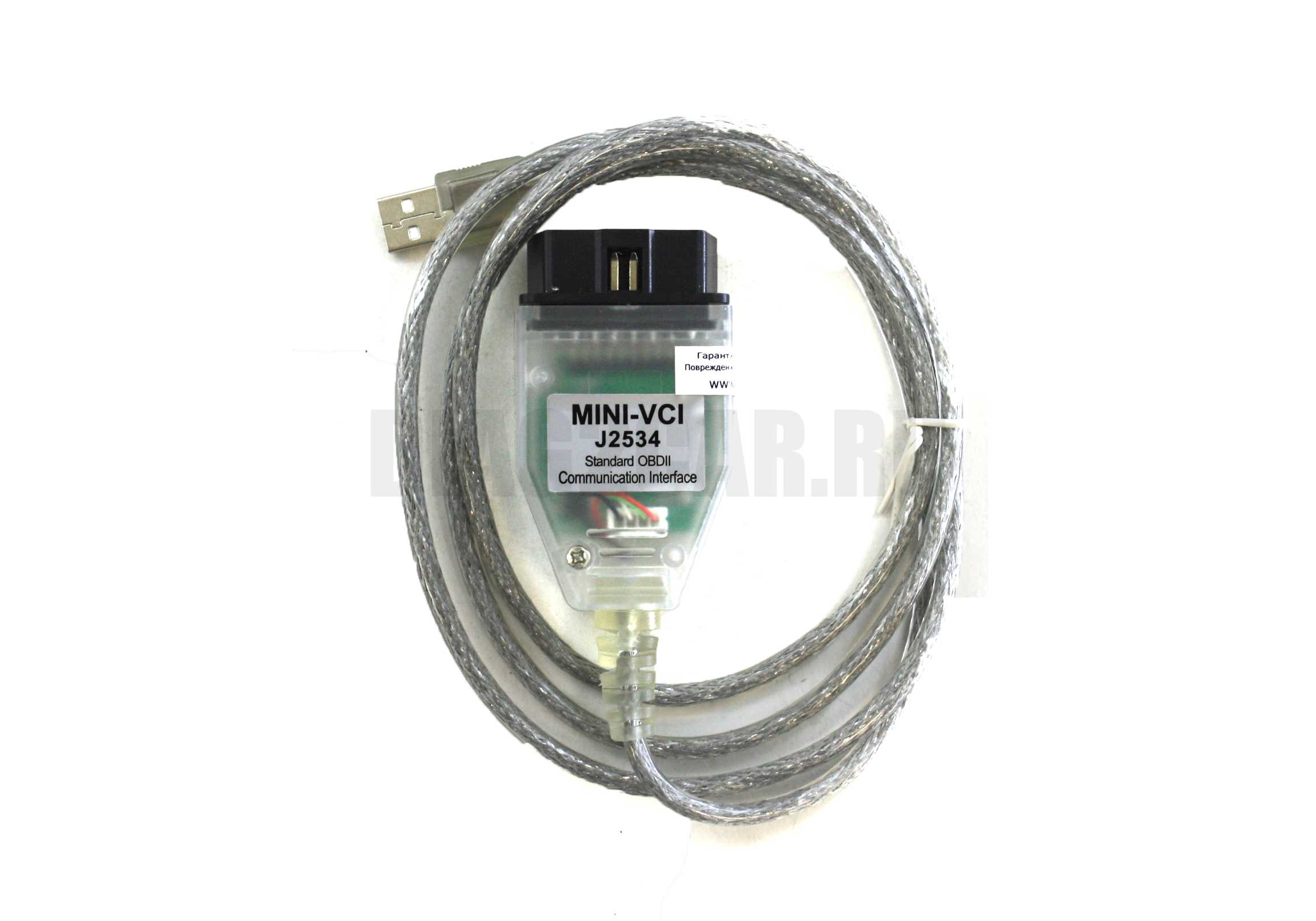

Кабель mini vci j2534 для toyota: обзор и возможности

Кабель mini vci j2534 является удобным и многофункциональным инструментом для диагностики и программирования автомобилей марки Toyota. Он позволяет подключиться к электронным системам автомобиля, получить доступ к различным функциям и изменять параметры автомобиля.

Основные возможности кабеля mini vci j2534 для toyota:

• Диагностика автомобиля: кабель mini vci j2534 позволяет считывать и удалять коды ошибок, проверять состояние различных систем автомобиля, включая двигатель, трансмиссию, ABS, SRS и другие.
• Программирование: с помощью этого кабеля можно производить программирование различных модулей автомобиля, а также выполнять процедуры обучения новых компонентов (например, ключей).
• Настройка параметров: кабель mini vci j2534 позволяет изменять различные параметры автомобиля, такие как язык отображения, настройки электронных систем, активировать или деактивировать определенные функции.

Кабель mini vci j2534 работает в сочетании с программным обеспечением, которое предоставляется производителем. С помощью этого программного обеспечения можно осуществлять диагностику, программирование и настройку автомобиля.

Преимущества кабеля mini vci j2534 для toyota:

• Удобство использования: кабель mini vci j2534 компактный и простой в использовании. Вам потребуется только подключить его к автомобилю и компьютеру.
• Поддержка широкого спектра автомобилей: кабель mini vci j2534 поддерживает большое количество моделей автомобилей Toyota, включая старые и новые модели.
• Доступность: кабель mini vci j2534 является относительно недорогим устройством, что делает его доступным для широкого круга пользователей.

Как использовать кабель mini vci j2534 для toyota:

Для использования кабеля mini vci j2534 для диагностики и программирования автомобилей Toyota необходимо выполнить следующие шаги:

1. Установите программное обеспечение, предоставляемое производителем, на компьютер.
2. Подключите кабель mini vci j2534 к порту diagnsotic OBD-II в автомобиле и к компьютеру.
3. Запустите программное обеспечение и выберите модель автомобиля и желаемые функции.
4. Следуйте инструкциям программы для выполнения необходимых диагностических или программных процедур.

Важно знать, что использование кабеля mini vci j2534 для программирования автомобиля может потребовать определенных знаний и навыков. Рекомендуется ознакомиться с руководством пользователя и инструкциями по программированию перед выполнением каких-либо изменений в автомобиле

Кабель mini vci j2534 для Toyota является незаменимым инструментом для диагностики и программирования автомобилей этой марки. Он позволяет получить доступ к различным функциям и параметрам автомобиля, что делает его необходимым для владельцев и профессиональных автомехаников.

Установка программного обеспечения

Прежде чем начать использовать Toyota Techstream ELM327, необходимо установить программное обеспечение на компьютер. Вот пошаговая инструкция:

1.	Скачайте драйвер для ELM327 с официального сайта производителя. Выберите версию драйвера, соответствующую вашей операционной системе.
2.	Запустите загруженный файл и следуйте инструкциям мастера установки. Убедитесь, что драйвер устанавливается в правильную директорию.
3.	После установки драйвера подключите ELM327 к компьютеру с помощью USB-кабеля. Дождитесь, пока операционная система обнаружит новое устройство и инициализирует его.
4.	Скачайте и установите программу Toyota Techstream на компьютер соответственно инструкции с официального сайта. Убедитесь, что выбрана версия программы, подходящая для вашей операционной системы.
5.	После установки программы запустите ее и подключите ELM327 к компьютеру.
6.	В программе выберите соответствующий COM-порт, на котором подключено устройство ELM327. Обычно это COM1 или COM2, но может отличаться в зависимости от конфигурации компьютера.
7.	После выбора COM-порта нажмите кнопку «Подключиться» и дождитесь, пока программа установит связь с ELM327.
8.	Теперь вы готовы использовать Toyota Techstream ELM327 для диагностики и настройки вашего автомобиля.

Следуя этим шагам, вы успешно установите необходимое программное обеспечение и сможете начать работу с Toyota Techstream ELM327.

Загрузка и установка драйверов ELM327

Для начала работы с Toyota Techstream ELM327 необходимо загрузить и установить соответствующие драйверы на ваш компьютер. Эти драйверы позволяют вашему устройству ELM327 взаимодействовать с программным обеспечением Techstream.

Подробная инструкция по загрузке и установке драйверов ELM327:

Шаг 1:

Шаг 2:

Найдите раздел загрузки драйверов и выберите соответствующий драйвер для вашей операционной системы (Windows, Mac или Linux).

Шаг 3:

Нажмите на ссылку для скачивания драйвера и дождитесь завершения загрузки.

Шаг 4:

Запустите скачанный файл с расширением .exe (для Windows) или .dmg (для Mac).

Шаг 5:

Следуйте инструкциям на экране для установки драйвера. Обычно процесс установки состоит из нескольких шагов, включающих согласие с условиями использования, выбор папки для установки и нажатие кнопок «Далее» или «Установить».

Шаг 6:

После завершения установки драйвера перезагрузите компьютер, чтобы изменения вступили в силу.

После выполнения этих шагов драйверы ELM327 должны быть корректно установлены на ваш компьютер.

Скачивание и установка программы Toyota Techstream

Для настройки Toyota Techstream при помощи устройства ELM327 необходимо сначала скачать и установить программное обеспечение, которое будет использоваться для взаимодействия с автомобилем.

2. Нажмите на ссылку для скачивания программы.

3. Подтвердите условия использования и выберите место для сохранения загружаемого файла.

4. Дождитесь окончания скачивания программы.

5. По завершении загрузки откройте место, где был сохранен файл, и запустите его.

6. Следуйте инструкциям мастера установки программы Toyota Techstream.

7. После завершения установки программы, запустите ее.

Теперь у вас установлена программа Toyota Techstream и вы готовы приступить к настройке с помощью устройства ELM327.

Основные функции программы Techstream Toyota

Основные функции программы Techstream Toyota:

1. Диагностика автомобиля: Techstream Toyota предоставляет возможность проводить полную диагностику автомобиля, анализировать ошибки и проблемы, определять их причины и предлагать соответствующие решения. Это позволяет быстро и точно определить неисправности и провести необходимые ремонтные работы.
2. Замена, программирование и калибровка компонентов автомобиля: С помощью Techstream Toyota можно производить замену, программирование и калибровку различных компонентов автомобиля, таких как двигатель, трансмиссия, система кондиционирования и многие другие. Это позволяет оптимизировать работу автомобиля, повысить его эффективность и надежность.
3. Настройка и конфигурирование автомобиля: Программа Techstream Toyota позволяет настраивать и конфигурировать различные параметры и функции автомобиля в зависимости от индивидуальных предпочтений и потребностей владельца. Например, можно настроить освещение, звуковые сигналы, а также выбрать режимы работы систем безопасности и комфорта.
4. Обновление ПО автомобиля: С помощью Techstream Toyota можно обновлять программное обеспечение автомобиля, что позволяет получить доступ к новым функциям, исправить ошибки и улучшить работу систем автомобиля.
5. Активация скрытых функций: С помощью программы Techstream Toyota можно активировать дополнительные скрытые функции автомобиля, которые ранее были недоступны или отключены. Например, можно активировать дополнительные режимы езды или возможности системы информационно-развлекательного комплекса.
6. Проведение тестов и измерений: Techstream Toyota предоставляет возможность проводить различные тесты и измерения на автомобиле, такие как проверка системы зажигания, измерение давления в шинах или тестирование работоспособности электронных компонентов. Это помогает точно определить состояние автомобиля и принять необходимые меры.

Программа Techstream Toyota – мощный инструмент для работы с автомобилем Тойота. Она позволяет производить диагностику, программирование, калибровку и другие операции с автомобилем, улучшая его функциональность и работу.

Toyota Crown GRS203 4WD › Бортжурнал › Toyota techstream, установка диагностической сервисной программы.

Всем привет!Решил себе установить данную “официальную” программу, чтобы не ездить по всяким сервисам. Читает все машины Toyota, Lexus (насчёт других японцев не знаю) с разъёмом OBD2.Возможности:— диагностика двигателя, АКПП, ABS, VSC, SRS и др;— считывание и стирание ошибок;— сохранение стоп-кадров параметров двигателя с возможностью выбора списка параметров;— вывод на экран программы до восьми графиков параметров двигателя одновременно;— расчет потребления топлива;— запись данных поездки; проверка «здоровья» двигателя;— кастомизация — выключение оповещения непристегнутых ремней, время для переключения на заднюю передачу, отключение ДХО т. п.;— различные настройки — калибровка тормозов ECB, поцилиндровое отключение форсунок и т. п.;— прописывание датчиков давления шин.

Шнур нашёл на Алиэкспресс, ссылка здесь.

Версия шнура RL, он лучше и стабильнее в подключении. Продавец Вам отправит шнур и диск в комплекте (там все необходимые программы, ключи и обучающее китайское видео). Если не подойдёт ПО или сломается диск при транспортировке, продавец в сообщении по запросу даст ссылку на ПО.Дальше начинается самое сложное- установка. Не спешите сразу подключать что-то, делайте по инструкции ниже!

Первое: установка драйвера для шнура

Третье: привязка шнура к программеОткрываем Редактор Реестра Windows (чтобы открыть реестр windows 8, вам на своем компьютере нужно выполнить следующие действие: Для более быстрого открытия реестра windows 8 нажмите комбинацию клавиш Win+R После чего на вашем компьютере откроется окошко для выполнения различных команд windows 8. Чтобы продолжить и открыть реестр windows 8, вам нужно в специальном окошке ввести команду regedit и нажать на кнопку «OK»), на Windows 8.1 x64 путь такой:Но однозначно должна быть папка \PassThruSu pport.04.04\ и в ней подпапка (у меня DENSO CORPORATION — TIS Techstream VIM) в ней должны быть такие параметры“Name”=”XHorse — MVCI”“Vendor”=”XHorse ELECTRONICS Co., Ltd.”“ConfigApplication”=”C:\\Program Files (x86)\\XHorse Electronics\\MVCI Driver for TOYOTA TIS\\FirmwareUpdateTool.exe”“FunctionLibrary”=”C:\\Program Files (x86)\\XHorse Electronics\\MVCI Driver for TOYOTA TIS\\MVCI32.dll”“APIVersion”=”04.04”“ProductVersion”=”1.1.0”“ProtocolsSupported”=”J1850VPW:1, J1850PWM:1, CAN:1, ISO9141:1, ISO14230:1, ISO15765:1”“J1850VPW”=dword:00000001“J1850PWM”=dword:00000001“ISO9141″=dword:00000001“ISO14230″=dword:00000001“CAN”=dword:00000001“ISO15765″=dword:00000001“SCI_A_ENGINE”=dword:00000000“SCI_A_TRANS”=dword:00000000“SCI_B_ENGINE”=dword:00000000“SCI_B_TRANS”=dword:00000000

Также есть раздел“Baudrate”=dword:0001c200“Comport”=dword:00000005“Connect”=dword:00000000“Interface”=”AUTOMATIC”“Firmware”=”x”“LE”=dword:00000000“LN”=dword:00000001“SN”=dword:00000000

Подключаете MVCI кабель в USB интерфейс, запустите программу, при запуске программы у вас вылезет окно в котором вам нужно будет выбрать “Area selection” -“выбор области” в нашем случае, для какого рынка машина произведена, Далее выбор языка, Английский, далее забиваем все пустые чем угодно, в пункте “repairer region”

можете найти Russia, North America, Europe, Other или Japan и выбрать.

Кстати в каждом регионе надо будет ввести ключ, он тоже есть на диске, один и тот же.Запускаете Techstream. Перейдите на Setup | VIM select откроется меню в нем должно быть

затем нажмите кнопку “Connect to Vehicle” в Techstream. Если все работает, то вам будет предложено подтвердить автомобиль/года/модель и вы получите доступ к диагностическому интерфейсу. Если нет, то:

Использование программы Techstream Toyota: пошаговая инструкция

1. Установите программу Techstream Toyota на свой компьютер.
2. Подключите диагностический кабель к OBD-II разъему автомобиля. Обычно этот разъем находится под рулем, недалеко от педалей.
3. Запустите программу Techstream Toyota на вашем компьютере.
4. Выберите тип вашего автомобиля и подключитесь к нему с помощью диагностического кабеля.
5. Программа автоматически определит ваш автомобиль и отобразит информацию о его состоянии.
6. Используйте различные функции программы для диагностики и настройки вашего автомобиля. Например, вы можете проверить и сбросить ошибки на панели приборов, настроить параметры двигателя или провести тестирование различных систем автомобиля.
7. Сохраните отчеты о диагностике и настройке ваших автомобилей для последующего анализа и использования.

Вы можете использовать программу Techstream Toyota для различных целей, таких как диагностика автомобилей перед покупкой, выполнение обслуживания и настройку систем автомобиля. Следуйте этой пошаговой инструкции и получите доступ к мощному инструменту для работы с автомобилем Toyota.
