Эволюция и модернизация автомобилей газ-3110: особенности электросхемы

Отличия от предыдущей модели

Конструкторское бюро учло пожелания покупателей и постаралось полностью решить проблемы, которые были характерны модификации 3102.

В результате автомобиль приобрел целый ряд новых функций:

Было использовано бесконтактное зажигание, из-за чего электропроводка на ГАЗ 3110 значительно изменилась, особенно сильно изменения коснулись подкапотного пространства. Кроме того, были использованы и усовершенствованы контакты на электроприборах, так как более мощные импульсы в системы стали причиной выгорания узлов старого образца.

• Обогрев заднего стекла теперь мог работать в двух режимах, что позволяло обеспечивать хорошую видимость в различных внешних условиях.
• Проблема замерзания форсунок стеклоомывателя была решена добавлением в конструкцию подогрева, теперь система работала даже при очень низких температурах.
• Также был установлен корректор фар, управление которым осуществлялось посредством электропривода.
• Кроме того, был проведен целый ряд доработок, призванных улучшить ходовые и эксплуатационные качества модели.

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

ПРИМЕЧАНИЕВ процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА , где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряженияна автомобиле Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

• запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
• с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
• напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

отверните болты крепления защитного кожуха и снимите его;
отверните два болта крепления регулятора напряжения;
осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;
проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена.
измерьте длину «а» (рис

9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Технические параметры

Силовой агрегат

Конструктивно новая модель унаследовала все основные узлы и агрегаты предшественника.

В частности, на автомобиль в первые годы выпуска устанавливался:

1. ЗМЗ 402.10 – рядный бензиновый двигатель объемом 2,5 литра и мощностью 100 л.с.;
2. Позже появился 16-ти клапанник ЗМЗ 4062.10 мощностью в 150 л.с., имевший 2 распредвала в клапанной крышке (старый двигатель имел нижнее расположение).

Но по ряду параметров и новый, и тем более старый силовые агрегаты не могли конкурировать с иностранными моделями, что вынуждало автопредприятие искать поставщиков двигателей за рубежом. (см. также статью Особенности схемы электропроводки Нива Шевроле)

1. В 1995 году была выпущена опытная партия с силовым агрегатом Rover . Это была рядная шестнадцати клапанная 2,0 л «четверка» мощностью в 136 л.с.;
2. В 1997 году автопроизводитель комплектовал модель двигателем японского производства от компании Toyota . Это были и 4-х и 6-ти цилиндровые рядные бензиновые моторы от модели Land Cruiser, а также дизель объемом в 2,5 л от модели Crown;
3. Двигатель Chrysler в заводской программе появился после того, как повысилась цена на силовые агрегаты производства ЗМЗ, а ГАЗ не готовы был покупать их по столь высокой стоимости .

Справочно! Чаще всего установкой двигателей японского производства занимались в частных компаниях Москвы и Санкт-Петербурга. Из-за сложностей с запчастями и обслуживания широкого распространения в российских глубинках не получили. Что касается двигателей Chrysler, то их сегодня ГАЗ производит по закупленным чертежам и устанавливает серийно.

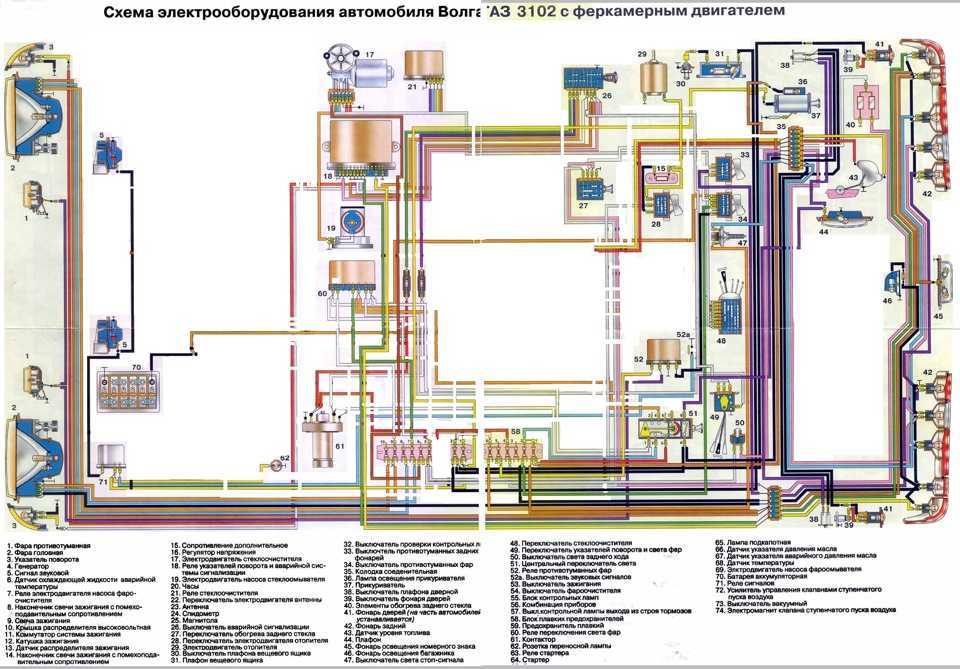

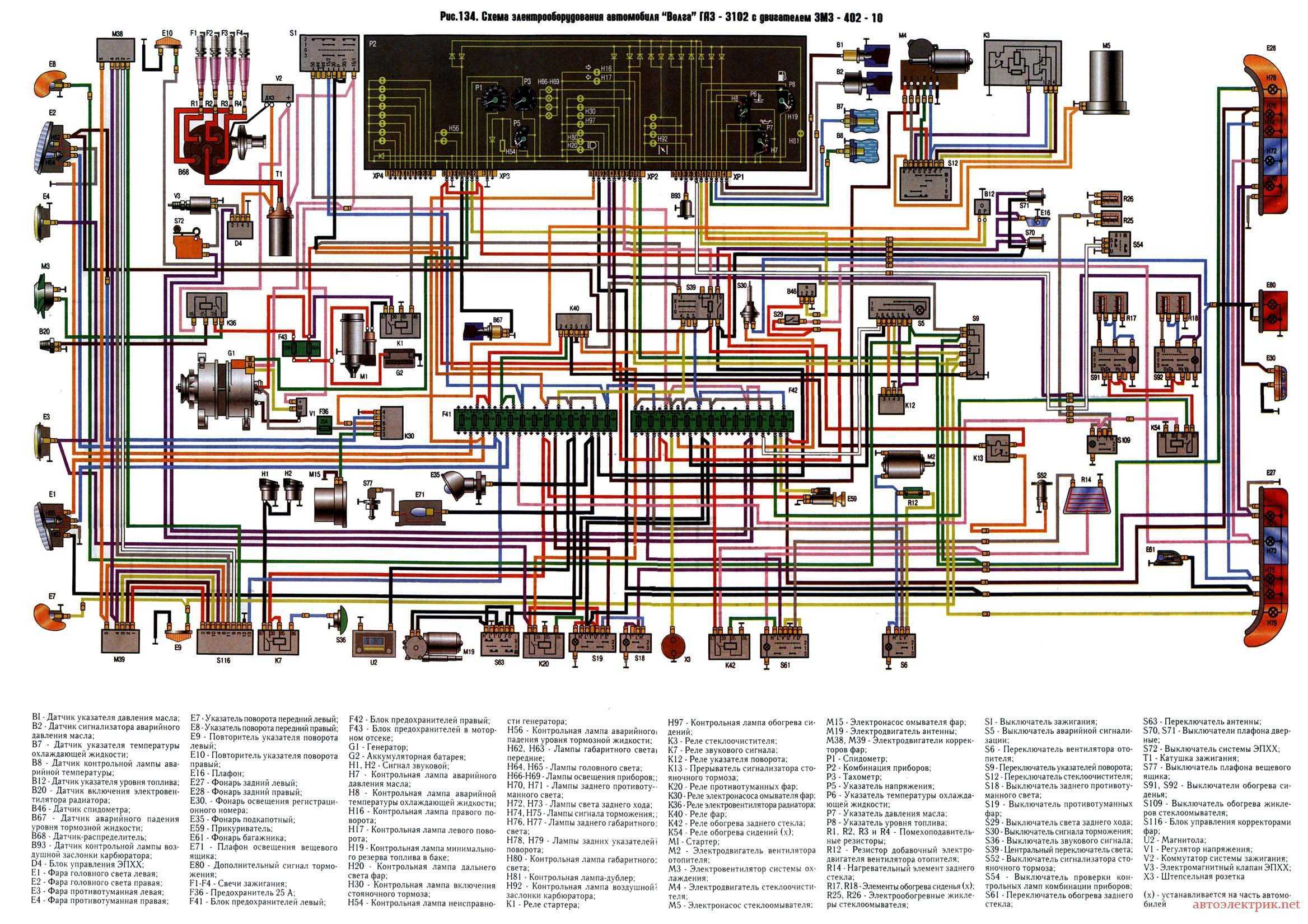

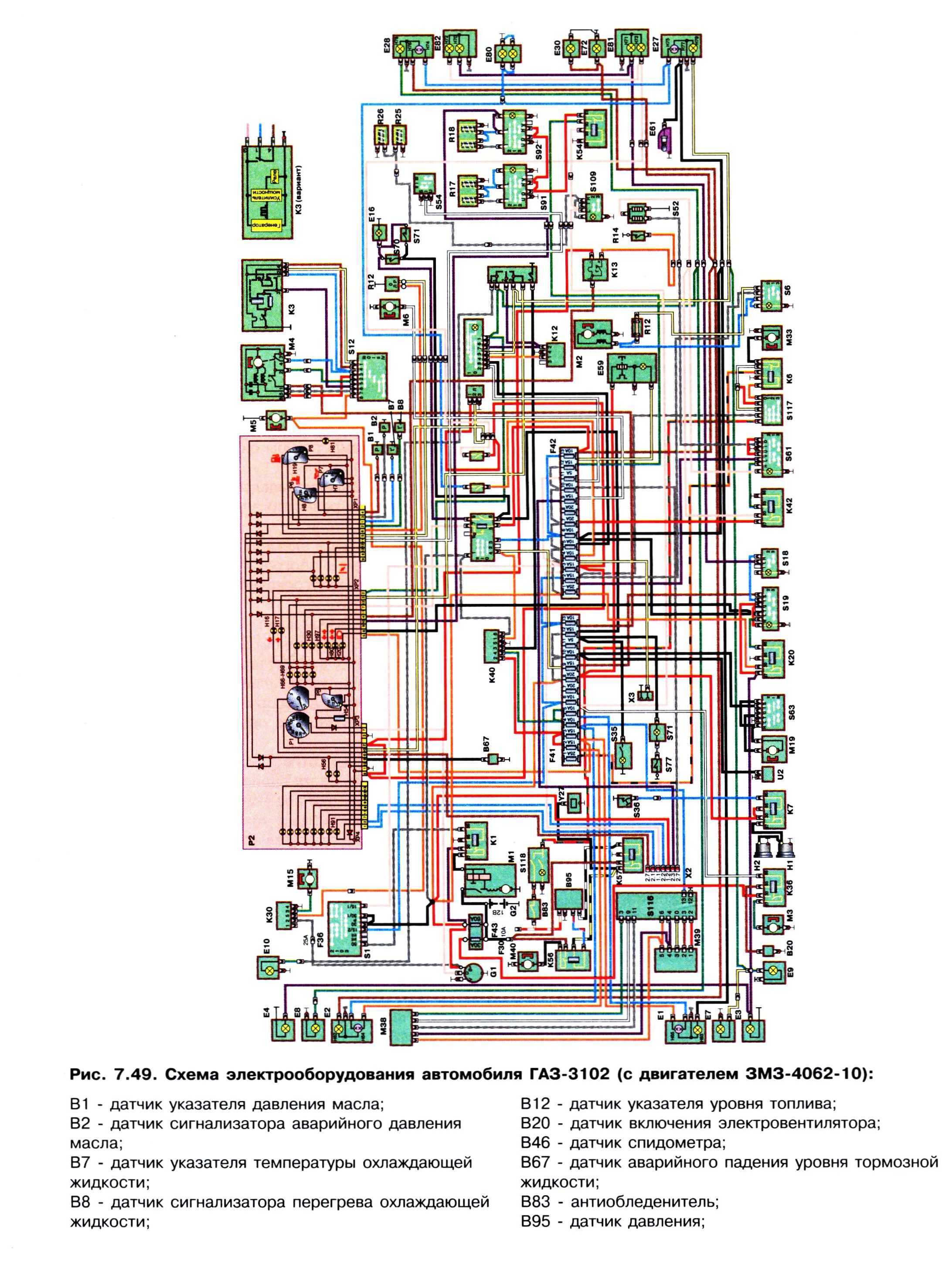

Электрооборудование

Вслед за двигателем ЗМЗ с машины-донора перекочевала и электропроводка ГАЗ 31029:

• Система зажигания в точности повторяла схему ГАЗ 24-10;
• Установка импортных двигателей потребовала перенастройки систем автомобиля;
• Появившаяся позже панель приборов с электронными приборами на шаговых электромоторах изменила и внутрисалонную схему электрооборудования. (см. также статью Особенности схемы электропроводки ГАЗ)

Обратите внимание! Любая инструкция на автомобили «Волга» ссылается на конкретный силовой агрегат, поскольку обслуживание и ремонт напрямую зависят от установленной модели двигателя

Ремонт ГАЗ 3110 (Волга) : Проверка и замена щеток генератора

Проверять и заменять щетки можно не снимая генератор с автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
	2. Отсоединить колодку 1 с проводом от клеммы щеткодержателя. Отвернуть два винта 2 и снять щеткодержатель 3 с генератора.
3. Проверить легкость перемещения щеток в щеткодержателе. Если щетки заклинило, необходимо вынуть два крепежных винта и снять крышку щеткодержателя. Очистить щетки и прочистить отверстия в щеткодержателе. Если невозможно добиться требуемого результата, заменить щеткодержатель в сборе или щетки. Замене также подлежат щетки со сколами, трещинами или другими дефектами.
	4. Проверить величину выступания щеток из щеткодержателя. Если величина «а» выступания щеток в свободном состоянии меньше 8 мм, заменить щеткодержатель в сборе или щетки.

Информационные письма ГАЗ

Исх №
05 328	О климатической установке на автомобиле «Волга» (с 2005 г.в)	Скачать
06 004	Методика диагностики неисправностей блока управления 302.3763000 – 04 в составе автомобиля.	Скачать
06 019	О неисправности «обрыв цепи клапана продувки адсорбера» (коде ошибки «РО443») на автомобиле «Волга» с двигателем «Крайслер»	Скачать
06 057	ЭБУ VS5.6, Адаптация. Причины провалов оборотов	Скачать
06 062	О кратковременном загорании СЕ на VS5.6	Скачать
06 097	Блок управления «Итэлма» 40.3763 VS5.6 Руководство по эксплуатации.	Скачать
06 183	Рекомендации по устранению дефекта «самопроизвольное падение оборотов и остановка двигателя «Крайслер»	Скачать
06 205	О перепрограммировании блоков управления двигателя «Крайслер» с целью оптимизации параметров работы элекровентилятора на а/м «Волга»	Скачать
06 246	О течи топлива через клапан бензобака	Скачать
06 247	О проверке работоспособности обратного клапана ЭБН	Скачать
06 256	О введении функции контроля пропусков воспламенения в блоки управления двигателями ЗМЗ (Евро‑2)	Скачать
06 311	По длительной работе электровентилятора	Скачать
06 316	О работе блоков управления двигателями «Крайслер» совместно с кондиционером.	Скачать
06 317	Доработка жгутов с целью защиты стартера а/м «Волга» с двигателем «Крайслер»	Скачать
06 318	О запрете перепрограммирования блоков управления на а/м «Волга» с двигателем «Крайслер»	Скачать
06 337	О гарантии на а/м оборудованных ГБО	Скачать
06 429	Оценка работоспособности датчика ДМРВ – П ИВКШ 40.728001 в условиях сервисных предприятий	Скачать
06 432	Схема ЭСУД ГАЗ 31105	Скачать
06 437	Методика проверки работоспособности датчика фазы 24.3847 на двигателе ЗМЗ.	Скачать
06 442	О переходе на ЭСУД Микас 11 (Eвро-II)	Скачать
06 461	Двигатель Крайслер. Электросхема (Волга)	Скачать
06 479	Двигатель Крайслер. Электросхема (Газель, Соболь)	Скачать
07 054	Двигатель Крайслер. Дефекты электрооборудования	Скачать
07 059	О внешнем осмотре датчиков.	Скачать
07 062	О пробеге и черных ящиках	Скачать
07 063	Методика проверки Датчика Кислорода	Скачать
07 069	Двигатель Крайслер. Неустойчивая работа двигателя	Скачать
07 102	Электросхема Газель, Соболь (с Микас-11)	Скачать
07 104	Коды 200, 201 – 204	Скачать
07 111	Диагностика АБС (а/м «Валдай»)	Скачать
07 140	Схема (новая) 31105 с дв. 406.2	Скачать
07 141	Схема (новая) 31105 с дв. Крайслер	Скачать
07 142	Схема (новая) 31105 с дв. 406.2	Скачать
07 143	Схема (новая) 31105 с дв. Крайслер	Скачать
07 232	Руководство по эксплуатации ЭСУД СОАТЭ 302.3763 000 – 03. Приложение №1	Скачать
07 298	О «черном ящике»	Скачать
07 304	О провалах на 2000 мин‑1 на двигателях Крайслер	Скачать
08 004	О «холодном» пуске МИКАС-11, VS8	Скачать
08 005/9	Электрические схемы ЭСУД Евро‑3	Скачать
08 50	Электрическая схема ГАЗ 2217 Евро‑3	Скачать
08 166	А/м «Газель» с АБС Bosch 8.1. Руководство по ТО и ремонту тормозной системы	Скачать
08 167	А/м «Соболь» с АБС Bosch 8.1. Руководство по ТО и ремонту тормозной системы	Скачать
08 387	Газель, Соболь с дв. ЗМЗ-40524 Евро‑3. Инструкция по ТО	Скачать
08 388	Газель, Соболь с дв. УМЗ-4216 Евро‑3. Инструкция по ТО	Скачать
08 389	Газель, Соболь с дв. Крайслер Евро‑3. Инструкция по ТО	Скачать
10 074	О гарантийной замене ПО на Микас 10.3(114)	Скачать
10 182	О модернизированной версии программного обеспечения БУД УМЗ-4216	Скачать
ПР. 05 09	Предписание. О ограничении скорости на УАЗ	Скачать
14 045	Двигатель модели А274 и его исполнения	Скачать
14 300	О изменении ПО Микас-12 двигатель А274 без ДФ	Скачать
15 001	О изменении ПО Микас-12 (двигатель с гидрокомпенсаторами)	Скачать
15 002	Методика запуска двигателя А274 после длительного простоя	Скачать
17 378	О перепрограммировании КП ГАЗель Некст	Скачать
18 009	О «Индикатор технического обслуживания»	Скачать
18 012	О диагностике неисправности сажевого фильтра двигатель Камминз ISF 2.8	Скачать
18 071	О смене ПО блока управления Микас М12 (CNG)	Скачать
18 107	О диагностике/параметрированию УВЭОС (ЭРА-Глонасс)	Скачать
19 007	О изменении ПО Микас-12 (Прогар поршней)	Скачать

* Приведены только информационные письма, касающиеся ЭСУД и/или электрооборудования

Доп. материалы по данной теме:  Информационные письма ГАЗ по ДВС Крайслер

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля Волга ГАЗ >> Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

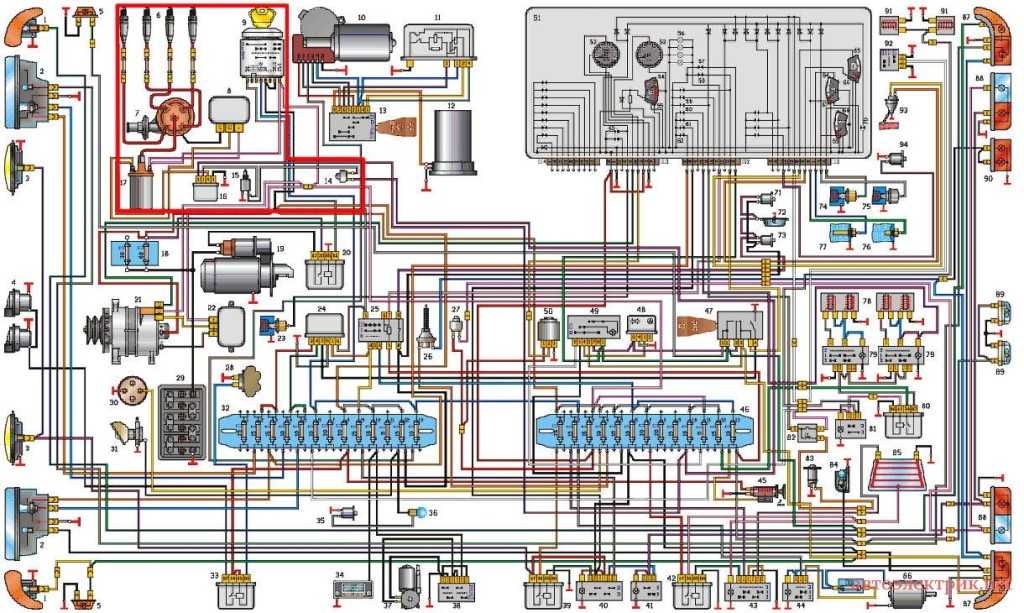

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402.
(нажмите для увеличения).

Условные обозначения
датчиков, органов управления и
контроля к схеме электрооборудования
автомобиля ГАЗ-3110 с двигателем ЗМЗ-402.

Двигатель ЗМЗ-402 отличается от двигателя ЗМЗ-4062 системой зажигания. Интерактивная схема электрооборудования автомобиля с двигателем ЗМЗ-402 иллюстрирует блок системы зажигания. Остальные элементы и блоки см. в Схеме электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062.
1 – указатель поворота
2 – фара
3 – противотуманная фара
4 – звуковой сигнал
5 – боковой повторитель
6 – свеча зажигания
7 – распределитель зажигания
8 – транзисторный коммутатор
9 – замок зажигания
10 – электродвигатель стеклоочистителя
11 – реле стеклоочистителя
12 – электродвигатель насоса стеклоомывателя
13 – переключатель стеклоочистителя
14 – выключатель системы ЭПХХ
15 – электромагнитный клапан ЭПХХ
16 – блок управления ЭПХХ
17 – катушка зажигания
18 – блок предохранителей в моторном отсеке
19 – стартер
20 – реле стартера
21 – генератор
22 – регулятор напряжения
23 – датчик падения уровня тормозной жидкости
24 – реле включения фар
25 – центральный переключатель света
26 – выключатель сигнала торможения
27 – выключатель света заднего хода
28 – выключатель звукового сигнала
29 – аккумуляторная батарея
30 – штепсельная розетка
31 – подкапотная лампа
32 – левый блок предохранителей
33 – реле звукового сигнала
34 – радиоприемник
35 – выключатель лампы освещения вещевого ящика
36 – лампа освещения вещевого ящика
37 – электродвигатель антенны
38 – переключатель антенны
39 – реле противотуманных фар
40 – выключатель противотуманных фар
41 – выключатель ламп заднего противотуманного света
42 – реле обогрева заднего стекла
43 – переключатель обогрева заднего стекла
44 – переключатель вентилятора отопителя
45 – прикуриватель
46 – правый блок предохранителей
47 – переключатель указателей поворота
48 – реле-прерыватель указателей поворота
49 – выключатель аварийной сигнализации
50 – датчик спидометра
51 – комбинация приборов
52 – спидометр
53 – тахометр
54 – вольтметр
55 – контрольная лампа разряда аккумуляторной батареи
56 – лампа подсветки приборов
57 – контрольная лампа правого поворота
58 – контрольная лампа левого поворота
59 – контрольная лампа стояночного тормоза
60 – контрольная лампа обогрева сидений
61 – контрольная лампа габаритного света
62 – контрольная лампа дальнего света фар
63 – контрольная лампа падения уровня тормозной жидкости
64 – указатель температуры охлаждающей жидкости
65 – указатель уровня топлива
66 – контрольная лампа резерва топлива
67 – контрольная лампа перегрева охлаждающей жидкости
68 – указатель давления масла
69 – контрольная лампа аварийного падения давления масла
70 – дублирующая контрольная лампа
71 – выключатель плафона передней двери
72 – плафон освещения салона
73 – выключатель плафона задней двери
74 – датчик указателя давления масла
75 – датчик контрольной лампы аварийного падения давления масла
76 – датчик контрольной лампы перегрева охлаждающей жидкости
77 – датчик указателя температуры охлаждающей жидкости
78 – элементы обогрева сидений
79 – выключатель обогрева сидений
80 – реле обогрева сидений
81 – выключатель обогрева жиклеров стеклоомывателя
82 – прерыватель контрольной лампы стояночного тормоза
83 – выключатель контрольной лампы стояночного тормоза
84 – фонарь освещения багажного отделения
85 – элемент обогрева заднего стекла
86 – электродвигатель вентилятора отопителя
87 – задний фонарь на крыле
88 – задний фонарь на крышке багажного отделения
89 – фонарь освещения номерного знака
90 – дополнительный сигнал торможения
91 – жиклеры стеклоомывателя с электрообогревом
92 – выключатель системы диагностики контрольных ламп комбинации приборов
93 – датчик указателя уровня топлива
94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора

Электрические схемы ГАЗ-3110 «Волга»

(кликабельно)

(кликабельно)

№ предохранителя

Защищаемые цепи автомобиля

1
25
Электровентилятор климатической установки

2
15
Дальний свет правой фары

3
15
Дальний свет левой фары, сигнализатор дальнего света фар

4
10
Ближний свет правой фары, электрокорректор фар

5
10
Ближний свет левой фары

6
10
Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя

7
20
Резервный

8
20
Прикуриватель, реле звуковых сигналов, звуковые сигналы

9
15
Задний противотуманный свет

10
10
Радиооборудование (магнитола, цепи электроантенны)

11
5
Блок системы управления двигателем (ЗМЗ-406)

12
15
Подкапотная лампа, плафон вещевого ящика, плафон салона

13
10
Стеклоочиститель

1
25
Передние противотуманные фары, задний противотуманный свет

2
15
Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла

3
15
Свет заднего хода, приборы, датчик спидометра

4
10
Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения

5
10
Аварийная сигнализация

6
10
Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней

7
20
Обогрев заднего стекла, плафоны

8
20
Электроприводы наружных зеркал и блокировки дверей

9
15
Электробензонасос (ЗМЗ-406)

10
10
Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)

11
5
Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота

12
15
Обогрев сидений

13
10
Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

Цветовая маркировка плоских ножевидных предохранителей:

5А — оранжевый

10А — красный

15А — голубой

20А — желтый

25А — белый

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

Предохранители верхнего блока

Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)

Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)

Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов

Электродвигатели очистителя и омывателя ветрового стекла

прикуриватель, звуковой сигнал, розетки переносной лампы

Предохранители нижнего блока

Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона

лампы подсветки комбинации приборов

Задние противотуманные фонари

Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня

Лампы левого переднего и правого заднего габаритных огней

ближний свет левой фары

Ближний свет правой фары, электрокорректор света фар

дальний свет левой фары, контрольная лампа включения дальнего света фар

Дальний свет правой фары

Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.

схема расположения предохранителей в блоке нового образца.

Предохранители верхнего блока

№
Сила тока, А
расшифровка

система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)

прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя

датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

7.12. Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

По ранним машинам, по рестайлингу, по всем «Крайслер». Книга сделана на основе заводских компоновочных чертежей. Конструкторы учли слабые места предшественницы — ГАЗ , и оснастили новую модель: Корректором фар с электроприводом; Подогревом форсунок омывателей лобового стекла; Двухрежимным обогревом заднего стекла.

Схемы из этих книг — точная копия заводских чертежей, только выполненых в цвете. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего: Подкапотная схема проводки ГАЗ была основательно переделана; Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов см. В ней есть все, что надо знать. В «Руководстве» ГАЗ электросхем нет вовсе. Схема электрооборудования Газ (Волга) 31105

Профилактика проводки

Что нужно знать о профилактике электросети:

1. Не допускается использование самодельных предохранителей монеток, кусков проволоки и т.д. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание.
2. Помните о том, что автомобильный аккумулятор нуждается в периодическом ТО. Как минимум раз в год нужно подзаряжать батарею, также следует производить диагностику плотности рабочей жидкости в банках и ее уровня. Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень.
3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и прочие устройства, то проследите за тем, чтобы подключение проводов было качественным и надежным.
4. Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. При необходимости обратитесь к электрику.

FakeHeader

Схема электропроводки ГАЗ на инжектор с двигателем ЗМЗ Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено.

Отличия от предыдущей модели

Их схемы — оригинальны для ГАЗ Как нет схем к дизельному двигателю по нему вообще нет ничего «волговского», только «Газель» и «Соболь». При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву. Схема включения электро вентилятора охлаждения радиатора автомобиля . Ч.2

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.

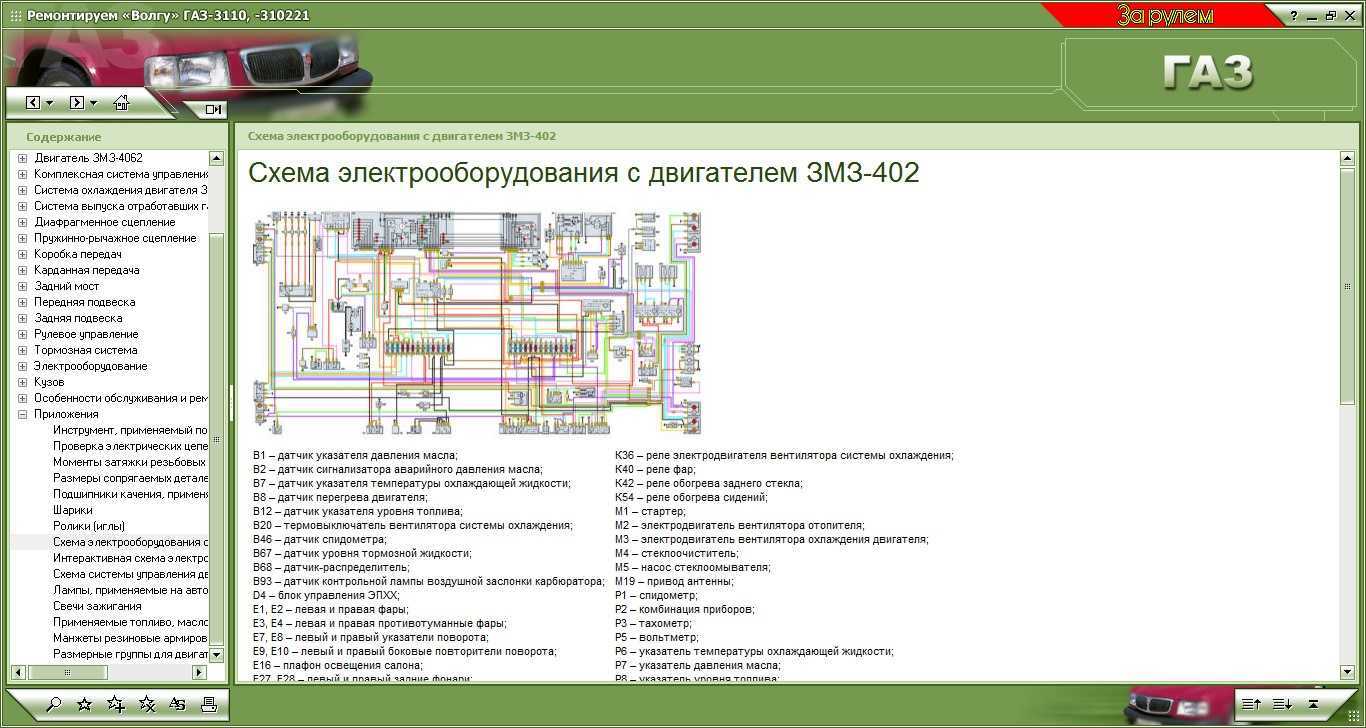

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402 ГАЗ 3110

Общие сведения

Двигатель ЗМЗ-402 отличается от двигателя ЗМЗ-4062 системой зажигания. Интерактивная схема электрооборудования автомобиля с двигателем ЗМЗ-402 иллюстрирует блок системы зажигания. Остальные элементы и блоки см. в Схеме электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062.

1 – указатель поворота	48 – реле-прерыватель указателей поворота
2 – фара	49 – выключатель аварийной сигнализации
3 – противотуманная фара	50 – датчик спидометра
4 – звуковой сигнал	51 – комбинация приборов
5 – боковой повторитель	52 – спидометр
6 – свеча зажигания	53 – тахометр
7 – распределитель зажигания	54 – вольтметр
8 – транзисторный коммутатор	55 – контрольная лампа разряда аккумуляторной батареи
9 – замок зажигания	56 – лампа подсветки приборов
10 – электродвигатель стеклоочистителя	57 – контрольная лампа правого поворота
11 – реле стеклоочистителя	58 – контрольная лампа левого поворота
12 – электродвигатель насоса стеклоомывателя	59 – контрольная лампа стояночного тормоза
13 – переключатель стеклоочистителя	60 – контрольная лампа обогрева сидений
14 – выключатель системы ЭПХХ	61 – контрольная лампа габаритного света
15 – электромагнитный клапан ЭПХХ	62 – контрольная лампа дальнего света фар
16 – блок управления ЭПХХ	63 – контрольная лампа падения уровня тормозной жидкости
17 – катушка зажигания	64 – указатель температуры охлаждающей жидкости
18 – блок предохранителей в моторном отсеке	65 – указатель уровня топлива
19 – стартер	66 – контрольная лампа резерва топлива
20 – реле стартера	67 – контрольная лампа перегрева охлаждающей жидкости
21 – генератор	68 – указатель давления масла
22 – регулятор напряжения	69 – контрольная лампа аварийного падения давления масла
23 – датчик падения уровня тормозной жидкости	70 – дублирующая контрольная лампа
24 – реле включения фар	71 – выключатель плафона передней двери
25 – центральный переключатель света	72 – плафон освещения салона
26 – выключатель сигнала торможения	73 – выключатель плафона задней двери
27 – выключатель света заднего хода	74 – датчик указателя давления масла
28 – выключатель звукового сигнала	75 – датчик контрольной лампы аварийного падения давления масла
29 – аккумуляторная батарея	76 – датчик контрольной лампы перегрева охлаждающей жидкости
30 – штепсельная розетка	77 – датчик указателя температуры охлаждающей жидкости
31 – подкапотная лампа	78 – элементы обогрева сидений
32 – левый блок предохранителей	79 – выключатель обогрева сидений
33 – реле звукового сигнала	80 – реле обогрева сидений
34 – радиоприемник	81 – выключатель обогрева жиклеров стеклоомывателя
35 – выключатель лампы освещения вещевого ящика	82 – прерыватель контрольной лампы стояночного тормоза
36 – лампа освещения вещевого ящика	83 – выключатель контрольной лампы стояночного тормоза
37 – электродвигатель антенны	84 – фонарь освещения багажного отделения
38 – переключатель антенны	85 – элемент обогрева заднего стекла
39 – реле противотуманных фар	86 – электродвигатель вентилятора отопителя
40 – выключатель противотуманных фар	87 – задний фонарь на крыле
41 – выключатель ламп заднего противотуманного света	88 – задний фонарь на крышке багажного отделения
42 – реле обогрева заднего стекла	89 – фонарь освещения номерного знака
43 – переключатель обогрева заднего стекла	90 – дополнительный сигнал торможения
44 – переключатель вентилятора отопителя	91 – жиклеры стеклоомывателя с электрообогревом
45 – прикуриватель	92 – выключатель системы диагностики контрольных ламп комбинации приборов
46 – правый блок предохранителей	93 – датчик указателя уровня топлива
47 – переключатель указателей поворота	94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора

Видео про «Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402» для ГАЗ 3110

https://youtube.com/watch?v=fGPDnMybu4M

ВОЛГА электросхема ГАЗ-3110,310221+руководство по ремонту

Установка и подключение генератора старт вольт на двигатель змз 402

https://youtube.com/watch?v=P4qNNLWxu2w

Как проверить коммутатор ГАЗ. Простой способ.
