Предохранители и реле на ланос

Генератор

Причина неисправности	Методы устранения
Горит сигнализатор отсутствия заряда аккумуляторной батареи. Напряжение бортовой сети автомобиля ниже 12,0 в (проверяется тестером)
Ослабло натяжение ремня привода генератора	Подтяните ремень
Неисправен регулятор напряжения	Замените регулятор напряжения или генератор в сборе
Повреждены диоды выпрямительного блока	Замените выпрямительный блок или генератор в сборе
Нарушено соединение выводов обмотки возбуждения с контактными кольцами, замыкание или обрыв в обмотке	Припаяйте выводы или замените ротор генератора или генератор в сборе
Обрыв или короткое замыкание в обмотке статора, замыкание ее на «массу» (при замыкании генератор воет)	Проверьте омметром обмотку. Замените статор или генератор в сборе
Напряжение бортовой сети автомобиля выше 15,0 В (проверяется тестером)
Поврежден регулятор напряжения	Замените регулятор напряжения или генератор в сборе
Шум генератора
Повреждены подшипники генератора (визг, вой). Шум остается при отключении проводов от генератора и исчезает при снятии ремня привода	Замените подшипники или генератор в сборе
Короткое замыкание в обмотке статора (вой). Шум исчезает, если отключить провода от генератора	Замените статор или генератор в сборе
Короткое замыкание в одном из диодов	Замените выпрямительный блок или генератор в сборе
Сигнализатор отсутствия заряда аккумуляторной батареи не загорается при включении зажигания. Контрольные приборы не работают
Перегорел предохранитель F11 монтажного блока в салоне автомобиля	Выясните и устраните причину перегорания. Замените предохранитель
Обрыв в цепи «выключатель зажигания — комбинация приборов»	Проверьте провода от выключателя зажигания до монтажного блока и от монтажного блока до комбинации приборов
Не замыкаются контакты выключателя зажигания	Проверьте тестером замыкание контактов. Замените контактную часть или выключатель в сборе
Сигнализатор отсутствия заряда аккумуляторной батареи не загорается при включении зажигания и не горит при работе двигателя. Напряжение бортовой сети автомобиля ниже 12,0 В
Износ или зависание щеток, окисление контактных колец ротора	Замените щеткодержатель со щетками, протрите кольца ротора чистой ветошью, смоченной в бензине или замените генератор в сборе
Поврежден регулятор напряжения	Замените регулятор напряжения или генератор в сборе
Неисправен выпрямительный блок	Замените выпрямительный блок или генератор в сборе
Нарушено соединение провода с выводом щеткодержателя	Восстановите соединение провода с выводом щеткодержателя
Отпайка выводов обмотки возбуждения от контактных колец	Припаяйте выводы, замените ротор генератора или генератор в сборе

Что такое реле и его назначение на автомобиле

Реле – это компонент, используемый на автомобилях Ланос, Сенс и Шанс для управления электрическими цепями, открывая и закрывая их соединение. В более простых словах, реле играют роль переключателей для подачи питания на мощные электрические устройства через небольшие кнопки.

Использование реле является необходимым, так как, например, попытка запуска двигателя напрямую приведет к немедленному износу контактов в замке зажигания или даже к их перегоранию. Это связано с тем, что стартер, запуская двигатель, потребляет значительный ток, который при прохождении через контакты зажигания привел бы к их выходу из строя.

Для того чтобы избежать создания громоздких кнопок для включения и отключения, на автомобилях применяются реле. Они действуют как своего рода защитные устройства, разделяя электрическую цепь на высоковольтную и низковольтную. Реле имеют простую конструкцию, и их главным компонентом является катушка с проводкой

При использовании реле важно понимать назначение его контактов:

– Контакты катушки (85 и 86)
– Общий контакт (30), на который подается постоянное питание от аккумулятора
– Нормально разомкнутый контакт (87), отвечающий за подачу питания на приемник
– Нормально замкнутый контакт (87а), также известный как дополнительный

При замене реле важно обращать внимание на тип контактов – трех, четырех или пятиконтактное реле должно быть заменено аналогичным по конструкции устройством

Другие причины, по которым не горит одна фара ближнего света

Иногда нештатная работа фар кроется в весьма необычных причинах. Так, известен случай, когда у хозяина Нивы отключился ближний свет после того, как он демонтировал очистители фар, которые давно перестали функционировать. В результате он долго не мог понять, почему отключился ближний свет на обеих фарах. Только экспериментальным путём ему удалось обнаружить, что для нормальной работы фар необходимо присутствие любого моторчика, хоть левого, хоть правого. В конечном счёте пришлось создавать имитацию присутствия этих элементов путём замыкания контактов, идущих на них.

Этот пример иллюстрирует, что если после проверки всех электрических цепей и функционирования всех элементов устранить неисправность не получилось, следует вспомнить о том, не вносилось ли в обозримом прошлом каких-нибудь изменений или усовершенствований в конструкции автомобиля. Ведь нельзя исключить того, что в процессе внесения изменений произошло нарушение какой-нибудь гениальной задумки инженера на автозаводе, что и спровоцировало исчезновение света.

В тех случаях, когда были приняты все вышеперечисленные меры, а добиться нормальной работы лампы ближнего света так и не удалось, следует обращаться к специалистам в СТО. В противном случае на дальнейший поиск причины, по которой не горит одна фара ближнего света, может уйти очень много времени без достижения нужного результата.

Выяснение причин, вызвавших отказ в работе ближнего света, и приобретение опыта по их устранению помогут и в том случае, если возникнет обратная проблема – перестанет гореть дальний свет при нормально работающем ближнем. Как правило, причины неисправности в этом случае те же, что и описаны выше, только к ним ещё добавляется неадекватная работа подрулевого переключателя. Кстати, он также может стать причиной, по которой не горит одна фара ближнего света. И в этом случае лучше всего его просто заменить.

Щелкает реле поворотов ланос

Доброго времени суток . братья форумчане. Зашился, решил обратится к спецам. Проблема следующая:- реле поворотов и аварийной сигнализации, когда завожу двигатель постоянно клацает при этом повороты не моргают, включаю аварийку работает,включаю поворот работает.

Нет сил просто помогите. Машину брал б/у. ключа к встроенному иммобилайзеру не дали сказали что потеряли и сделали обход. Может это через него зараза, но как победить за пол года уже снится это клацанье.

Вся проблема в реле,к сожалению наш автопром-экономит на качестве,по этому и приходится все доделывать.

У меня знакомый поменял трижды реле(пока попал на работающее)

«Правильное» реле поворотов (которое дороже) вот (на 8-пиновой микросхеме в DIP корпусе):

или вот (8-пиновая микросхема в SMD корпусе):

А вот «неправильное» реле (которое постоянно щелкает на любой чих бортовой сети):

Примитивная схема на двух транзисторах, одновибратор запускается при малейшей просадке напряжения бортовой сети, поэтому оно и щелкает:

Худо-бедно улучшить его работу можно с помощью дополнительного конденсатора:

При этом колхозе оно всё ещё будет щелкать в момент включения габаритов или фар, но уже не будет щелкать в момент нажатия на тормоз.

А вообще, ИМХО эту китайскую релюшку удобно использовать в качестве индикатора глюков бортовой сети. Если щелкает — значит скачет напряжение Благодаря ей, я заметил, что при нажатии на тормоз у меня чуток притухает потолочный светильник. Значит где-то контакт не айс.

Не работают поворотники на Шевроле Ланос

Ближе к 40 тысячам километров пробега легкового автомобиля Шевроле Ланос появляются проблемы с работой указателей поворотов. Сначала они начинают включаться, как им «вздумается», иногда пару раз моргнут, и перестают работать, а иногда работают нормально. Но так продолжается не долго, впоследствии, указатели поворотов перестают включаться вообще.

Виновником этой неисправности обычно становиться реле аварийной сигнализации, которое должно обеспечивать моргание ламп указателей поворотов.

Для того чтобы найти его и заменить, нужно открыть левую переднюю дверь автомобиля, в результате чего открывается доступ к крышке монтажного блока, расположенного в торце передней панели.

Читать еще:  Как узнать объем масла в двигателе

Если такая неисправность произошла далеко от ближайшего магазина запасных частей, то выньте это реле из колодки, а между контактами 49а и 49 поставьте металлическую перемычку. Тогда при помощи левой руки можно заставить моргать лампы указателей поворота, если Вы при помощи рычага переключателя указателей поворота будете выполнять их включение и выключение. Хотя Правилами дорожного движения и предусмотрена подача сигналов рукой при выполнении поворотов, но, к сожалению, не все водители об этом помнят. Поэтому, лучше последовать этой рекомендации, чтобы не попасть в ДТП.

Когда указатели поворотов прекращают работать без каких-либо предварительных «глюков», то придётся начинать поиск неисправности с проверки пятнадцати амперного предохранителя F16. Расположен он в монтажном блоке на левой боковине кузова в районе размещения ног водителя, а цвет этого предохранителя синий.

Ещё одна неисправность указателей поворота возникает при перегорании одной из ламп. В этом случае вдвое увеличивается частота моргания тех ламп, которые являются ещё целыми. Это означает, что вдвое увеличивается нагрузка на реле указателей поворота, что резко сокращает его срок эксплуатации, приводя к поломке подвижного контакта электромагнита. Поэтому, перегоревшую лампу указателей поворота необходимо, как можно быстрее, заменить. Причём мощность новой лампы, должна быть аналогичной той, которую заменяете.

VалИноГ 21 Янв 2007

такая проблема , реле поворотов на 12- шке сначало то работало то нет. надоела мучатся сменил на другое вроде все работает все мигает, но вот другая проблема почему — то при работе двигателя с больших оборотов на холостые релюха сама по себе начинает щелкать. Так и при других включениях гоборитов, стопов или еще че нить все — время чик чик. щелкает и все тут. главное при этом сами лампочки в поворотах не зщажигаются. в чем дело может кто сталкивался ? да, еще переменял уже штуки 3 всмысле реле и все одно.

предохранителей Замена и реле Шевроле Ланос

Работу при проводим выходе из строя предохранителей и реле.снятии При предохранителей и реле обязательно отсоединяйте провода клемму от «минусового» вывода аккумуляторной батареи.

На монтажного крышке блока в моторном отсеке нанесена расположения схема предохранителей и реле и указано их назначение. доступа Для к предохранителям и реле, расположенным в монтажном моторного блоке отсека…

…вынимаем пароотводящий шланг из крышке на держателя монтажного блока.

Отжав две защелки пружинные, снимаем крышку монтажного блока.

извлекаем Пинцетом предохранитель. Неисправный предохранитель определяем по перемычке перегоревшей. Заменяем перегоревший предохранитель новым.

малого Реле размера вынимаем из блока с помощью Реле. пинцета большого размера вынимаем из блока Для. рукой доступа к предохранителям монтажного блока в автомобиля салоне…

…нажимаем на фиксатор крышки…

…и снимаем левой крышку обивки боковины.

На обратной стороне нанесена крышки схема расположения предохранителей и указано их помощью.

С назначение пинцета из монтажного блока в моторном можно отсеке заменить перегоревший предохранитель новым.реле Новое или предохранитель следует устанавливать вышедшего вместо из строя только после определения и причины устранения неисправности. Разрешается использовать только ные стандарт предохранители, рассчитанные на определенную величину тока номинального (величина номинального тока предохранителя его на указана корпусе).

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В ОТСЕКЕ МОТОРНОМ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые EF1 (80) Цепи предохранителей EF15 – EF2 и F1 – F7 EF20 (30) Выключатель зажигания (цепи питания приборов комбинации и топливного насоса) EF3 (30) Выключатель стартер (зажигания, вентилятор отопителя, электростеклоподъемники) EF4 (30) основного Электродвигатели и дополнительного вентиляторов EF5 (30) Электродвигатели EF6 стеклоподъемников (50) Не используется EF7 (30) Элемент обогрева стекла заднего EF8 (30) Электродвигатель вентилятора отопителя (4-я диод) D9 (скорость) Электромагнитная муфта компрессора кондиционера Лампы (20) EF10 блок-фар (дальний свет) Лампа (10) EF11 левой блок-фары (ближний мотор), свет-редуктор регулятора направления пучка левой света блок-фары EF12 (10) Лампа блок правой-фары (ближний свет), мотор-регулятора редуктор направления пучка света правой фары-блок EF13 (10) Лампа сигнала торможения/света габаритного в левом заднем фонаре (габаритный подсветка), свет комбинации приборов, мелодичный сигнал, габаритного лампа света в левой блок-фаре, регулятора переключатель направления пучков света фар, лампы выключатель противотуманного света в заднем фонаре, выключатель, часы аварийной сигнализации, подсветка пепельницы, выключатель, аудиосистема кондиционера

РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ Обозначение ОТСЕКЕ / Наименование / Включаемые цепи К1 Реле сигнала звукового Звуковой сигнал К2 Реле фар блок Лампы-фар К3 Реле компрессора кондиционера муфта Электромагнитная компрессора кондиционера К4 Реле электродвигателя вентилятора дополнительного Электродвигатель дополнительного вентилятора системы Реле К5 охлаждения противотуманных фар Лампы противотуманных Реле К6 фар габаритного света и освещения салона габаритного Лампы света в блок-фарах, лампы торможения сигналов/габаритного света в задних фонарях (свет габаритный), лампы подсветки комбинации приборов, плафона лампа освещения салона К7 Реле стеклоподъемников стеклоподъемников Электродвигатели К8 Реле электродвигателя основного вентилятора основного Электродвигатель вентилятора системы охлаждения К9 Реле насоса топливного Электродвигатель топливного насоса К10 электрообогревателя Реле заднего стекла Элемент обогрева стекла заднего К11 Управляющее реле вентиляторов охлаждения системы Реле электродвигателей основного и дополнительного системы вентиляторов охлаждения

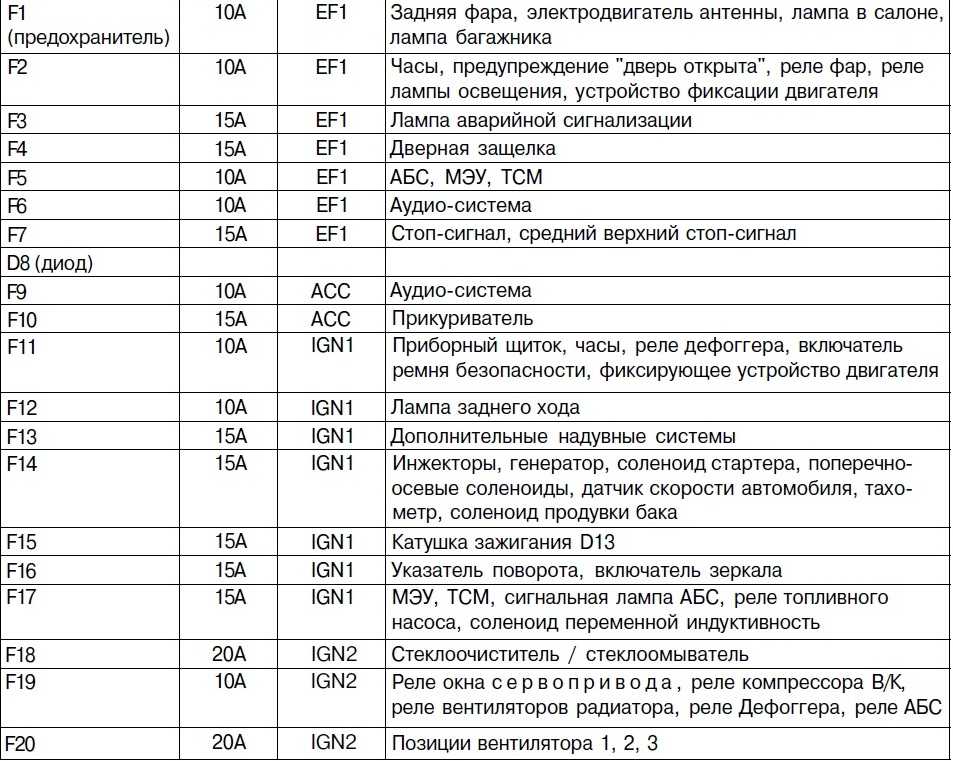

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В АВТОМОБИЛЯ САЛОНЕ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые F1 (10) Лампа плафона освещения багажника, плафона лампа освещения салона, лампа противотуманного левом в света заднем фонаре, электродвигатель привода Выключатель

Оживление «мертвеца» — а мертв ли он?

Первым признаком неисправности, который я заметил, являлся неработающий бензонасос. Именно его я и бросился оживлять в первую очередь, что оказалось не совсем верным решением. Если у вас сломался автомобиль (или любая другая техника), внимательно осмотрите проблему со всех сторон: может быть есть еще какие-то признаки поломки, ведь автомобиль является достаточно сложной системой агрегатов (которая, между прочим, имеет собственную встроенную диагностику). Если бы я напрямую кинул провод от аккумулятора до разъема бензонасоса (то есть подал на него питание 12 Вольт, исключив всех посредников электрической цепи), то однозначно убедился бы, что насос жив. Но… двигатель все равно не запустился бы! Потом, я бы проверил, есть ли искра на свечах зажигания, и сильно погрустнел, потому что ее там не было. Почитав форумы, можно ужаснуться, сколько некоторые люди с такой же проблемой потратили времени и денег на ее решение, меняя один автосервис на другой.

Основной блок

Внешний БП расположен в подкапотном пространстве «Шевроле-Ланос». Сам блок сверху защищен крышкой, снять которую можно, отжав пару защелок по бокам. С обратной стороны крышки вы найдете электрическую схему блока и несколько запасных предохранителей. Схема основного блока:

В действительности внешний блок имеет следующий вид:

В нем располагаются 20 ПП с маркировкой EF и 11 реле, которые маркируются буквой K. Прежде чем менять какой-либо элемент блока, нужно знать, в цепь какого прибора он включен. ПП отвечают за следующие элементы:

Реле БП отвечают за:

1. клаксон;
2. работу фар ближнего и дальнего света;
3. работу муфты в компрессоре системы кондиционирования воздуха;
4. вентилятор радиатора (дополнительный);
5. работу противотуманок;
6. работу габаритных огней передней и задней части автомобиля, стоп-сигналов, подсветку приборной панели и ламп салонного освещения;
7. электрические стеклоподъемники передних и задних стекол;
8. вентилятор радиатора (основной);
9. топливный насос;
10. обогрев заднего стекла (если он предусмотрен комплектацией);
11. блок управления вентиляторов радиатора.

Видео «Как найти требуемый защитный элемент»

В этом видео показано, какой предохранитель отвечает за топливный насос. Электропредохранитель прикуривателя меняется так же.

Скиньте обозначения предохранителей на Ланосе.

Где находятся предохранители на Ланосе? – 1 ответ

Расположены блоки предохранителей на Ланосе в нескольких местах.

Блок предохранителей и реле в подкапотном пространстве.

1. Цепи предохранителей EF15–EF20 и предохранителей салона F1–F7;
2. Выключатель зажигания (IGN1);
3. Выключатель зажигания (IGN2);
4. Электродвигатель вентилятора системы охлаждения;
5. Электродвигатель стеклоподъемника и привода люка (при наличии стеклоподъемника и люка);
6. Реле АБС (при наличии АБС);
7. Обогреватель заднего стекла (только для хэтчбека);
8. Электродвигатель системы вентиляции салона;
9. Электромагнитная муфта привода компрессора кондиционера (при наличии);
10. Дальний свет левой и правой фары;
11. Ближний свет (левая фара), электродвигатель корректора пучка света левой фары;
12. Ближний свет (правая фара), электродвигатель корректора пучка света правой фары;
13. Габаритные фонари (левая сторона), включатель электродвигателей корректоров пучка света;
14. Габаритные фонари (правая сторона), фонарь освещения номерного знака;
15. Противотуманные фары;
16. Электродвигатель топливного насоса;
17. Звуковые сигналы;
18. Электромагнитная муфта привода компрессора кондиционера (при наличии);
19. Реле фар, переключатели света фар, указатели поворота;
20. Реле корректоров пучка света фар и цепь предохранителя EF13;
21. Не используется;
22. Реле компрессора кондиционера;
23. Реле фар;
24. Реле звуковго сигнала;
25. Реле вентилятора радиатора;
26. Реле стеклоподъемника;
27. Реле габаритов;
28. Не используется;
29. Не используется;
30. Реле обогревателя заднего стекла;
31. Реле топливного насоса;
32. Блок перемычек.

С 1 по 20 предохранители имеющие обозначения ЕF (кроме пункта 9 — это диод D9). С 21 по 32 — реле.

Номинальный ток: красные — 10 А, голубые — 15 А, желтые — 20 А, белые — 25 А.

Блок предохранителей в салоне.

1. Плафон освещения салона, плафон освещения багажника;
2. Переключатель света фар;
3. Аварийка;
4. Не используется;
5. Контроллер;
6. Аудиосистема;
7. Фонари стоп-сигнала;
8. Не используется;
9. Аудиосистема;
10. Прикуриватель;
11. Комбинация приборов, часы, сигнальная лампа ремня безопасности, освещение бардачка;
12. Фонарь заднего хода;
13. Не используется;
14. Генератор, датчик скорости, форсунки, адсорбер, клапан рециркуляции отработавших газов;
15. Модуль зажигания;
16. Аварийка;
17. Контроллер, реле топливного насоса;
18. Электродвигатель стеклоочистителя и насоса стеклоомывателя;
19. Реле вентилятора системы охлаждения, реле обогревателя заднего стекла;
20. Электродвигатель системы вентиляции салона.

Предохранители в салонном блоке находятся слева, возле ног водителя. Чтобы к ним подобраться нужно будет снять защитную крышку.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Нередко автолюбителя сталкиваются с вышедшим из строя электроприбором и не знают, что делать дальше. Казалось бы, электрическая схема автомобиля слишком сложна и не каждому под силу найти причину неисправности. Неужели при любой поломке нужно везти ваш «Шевроле-Ланос» электрику? Конечно, нет. Наиболее частой причиной того, что электроприбор перестает работать, становятся сгоревшие предохранители. Поэтому прежде чем впадать в панику и ехать к мастеру, нужно заглянуть в блок предохранителей (БП) «Шевроле-Ланос» и осмотреть его.

В современных автомобилях традиционно предусмотрено два блока предохранителей: основной (или монтажный) и дополнительный. Так как это не совсем верная градация (ни один из них не является более важным по сравнению с другим) многие называют их внутренним и внешним блоком. В БП установлены плавкие предохранители (ПП) различного номинального тока и реле. И те, и другие элементы БП служат для защиты приборов электрической цепи. ПП являются элементами мгновенного действия, то есть они сгорают в тот момент, когда ток в цепи превышает значение номинального (который индивидуален для каждого ПП). Реле защищают элементы цепи от сильных перегрузок: от короткого замыкания и сопутствующего ему огромного напряжения в цепи.

Подготовка

• Если какой-то предохранитель отказал, то в первую очередь определим, в каком блоке он находится. Делается это довольно просто. Смотрим в расшифровке его номер, затем на схеме находим его расположение.
• Если электрический предохранитель находится в моторном отсеке, нужно снять паровой шланг и открыть крышку. Если нужный нам предмет находится в салоне, то достаточно открыть саму крышку. Это все отличия замены предохранителя в моторном отсеке или в салоне.
• Затем с помощью пинцета удалите неисправный предохранитель. Мы рассматриваем его, пытаясь визуально определить, целое оно или сгоревшее. Лучше, конечно, делать эту работу с помощью тестера. Хотя должно быть визуально видно, что токопроводящая часть сгорела и в некоторых случаях сама пластиковая оболочка может расплавиться.
• Теперь нам нужно взять предохранитель аналогичного номинала из запасного комплекта и установить его вместо перегоревшего.
• Ставим на место  клемму аккумулятора. Заводим машину.
• Проверяем работу потребителя.

Если проблема была в предохранителе, оборудование должно работать. Если предохранитель снова перегорит, проблема гораздо серьезнее. Необходимо осмотреть проводку.

Полное описание Реле и предохранителей Шевроле Ланос

схема предохранителей шевроле ланос В данном разделе мы опишем основные особенности реле автомобиля, их расположение, а также процесс замены неработающего аппарата. Для того чтобы проводить манипуляции с реле под приборной панелью, откройте монетную коробку, открутив инструментом два гвоздя. После этого убираем в сторону облицовку нижней части от панели, несмотря на давление нескольких фиксаторов. Схема предохранителей шевроле ланос, надавив на фиксатор, вынимаем приводную рукоятку капотного замка и удаляем облицовку с нижней стороны.

Реле, находящееся на кронштейне, лучше извлечь рукой. Приходится глушить отключением массы, но после включения массы, даже без ключа зажигания, лампочки на приборной доске светятся.

Остальное электрооборудование всё кроме магнитолы работает. Сигнализация есть, без дистанционного пуска, стала срабатывать через. Говорят залипло реле зажигания, но такого в описании электро приборов я не нашёл. Если можете помогите советом? Но не на форумах, напишите на почту. С уважением Олег Сарнацкий. Не работают 1, 2, 3 скорости вентилятора отопителя в Дэу Ланос, 4 скорость работает.

Знаю что питаются через разные реле и имеют разные предохранители. Предохранитель F20 в салоне исправен. За выключение ламп задних ПТФ отвечает предохранитель F2.

Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания схема предохранителей шевроле ланос напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за схема предохранителей шевроле ланос питания на световую сигнализацию на водительской двери.

Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — схема предохранителей шевроле ланос питания электрического мотора отопителя для скоростей. За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.

Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации.

Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе. Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля.

Располагаются схема предохранителей шевроле ланос слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора.

Через реле поступает питание на интегральную плату генератора.

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок. При поисках неисправности просмотрите указанные схема предохранителей шевроле ланос табл.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Так выглядит перегоревший предохранитель показанная стрелкой перемычка внутри пластмассового держателя перегорела и разомкнулась Для замены перегоревшего предохранителя используйте запасной предохранитель того же номинала и цвета. Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока схема предохранителей шевроле ланос и предохранителей, схема предохранителей шевроле ланос в моторном отсеке.

Для доступа к монтажному блоку, расположенному в моторном отсеке, извлеките пароотводящий шланг системы охлаждения из держателя на крышке монтажного блока и отведите его в сторону…. На крышку нанесена схема расположения и назначение предохранителей, плавких вставок и реле в монтажном блоке.
