Двигатель chevrolet f16d3

Список моделей авто, в которых устанавливался

Изначально мотор F16D3 монтировался на нескольких автомобилях производителя Daewoo:

• Lanos – кабриолет, седан, хетчбэк;
• Nexia/Cielo/Lemans/Racer/Pointer – седан, хетчбэк;
• Lacetti – универсал, хетчбэк, седан.

Daewoo Nexia

На корейском рынке Daewoo Nexia называлась Cielo. Эксплуатационные характеристики двигателя подошли и для другого производителя Chevrolet:

• Lanos – кабриолет, седан, хетчбэк;
• Lacetti – универсал, хетчбэк, седан;
• Cruze – универсал, хетчбэк, седан;
• Aveo/Sonic – седан, хэтчбэк.

Chevrolet Cruze

Запорожский автозавод использовал для ZAZ Chance комплектующие от Daewoo и Shevrolet, поэтому мотор изначально стоял и в этих седанах/хетчбэках. Позже ZAZ перешел на свои движки от Славуты и Таврии. Таганрогский автозавод ТагАЗ собирал Ланос с этим силовым аппаратом в период 1998 – 2000 г.г.

ЗАЗ Шанс

В Ростове-на-Дону автомобиль с этим мотором назывался Doninvest Assol, сходил с конвейера в течение года, однако производство свернули из-за несвоевременных поставок комплектующих корейским головным предприятием.

Holden Barina

Описание

Все силовые агрегаты, которые когда-либо устанавливались на ДЭУ Нексия, представляют собой классический четырехтактный двигатель внутреннего сгорания с расположенными в один ряд 4 цилиндрами.

Конструкция блока цилиндров у них идентична. Системы смазки и охлаждения у них также построены по одинаковой схеме.

Изначально на Daewoo Nexia устанавливали только мотор G15MF, который практически копировал двигатель Opel Kadett E, однако вместо карбюратора в нем использовалась система распределенного впрыска с одновременным включением всех форсунок.

Газораспределительный механизм (ГРМ) был выполнен по одновальной схеме (SOHC 8V) с верхним расположением распределительного вала. Отсутствовали также каталитический нейтрализатор отработанных газов и лямбда-зонд.

В дальнейшем число клапанов увеличили до 16 и применили двухвальный ГРМ. Кроме того, была принципиально изменена система зажигания. Мотор после этих изменений существенно увеличил мощность и получил маркировку A15MF.

Кроме того, оба силовых агрегата стали оснащаться лямбда-зондом и каталитическим нейтрализатором, что позволило им обеспечить выполнение требований стандарта ЕВРО — 2.

В связи с введением в действие экологического стандарта ЕВРО — 3, двигатели ДЭУ Нексия (G15MF, A15MF) были сняты с производства и заменены моторами A15SMS и F16D3:

A15SMS

Представляет собой плод дальнейшей модернизации базового двигателя G15MF, в котором был проведен ряд изменений, позволивших улучшить экологические характеристики:

1. увеличено число информационных элементов системы управления двигателем, в том числе датчики: положения распределительного вала и детонации;
2. вместо датчика распределителя зажигания используется модуль зажигания;
3. изменена геометрия впускного трубопровода;
4. монтируются два каталитических нейтрализатора выхлопных газов;
5. установлены два датчика концентрации кислорода.

F16D3

Модернизированный вариант мотора F14D3 с двухвальным 16-клапанным ГРМ DOHC 16V верхнего расположения и системой регулирования фаз CVCV (Continuonus Variable Camshaft phasing). Оснащен двигатель также системой электронного управления рециркуляцией отработанных газов (EGR).

Новый силовой агрегат b15d2 отличается от остальных более эффективным блоком управления двигателем, измененной конструкцией катушки зажигания и пр. Все это, наряду с использованием усовершенствованного ГРМ с цепным приводом и электронной регулировкой изменения фаз газораспределения, позволило значительно повысить мощность и надежность, а также улучшить ряд технических характеристик мотора.

Тюнинг

В силу вышеизложенного, двигатель F16D4 может увеличить мощность на 10 – 15 л. с. с минимальной доработкой выпускного тракта. Для этого следует убрать каталитический нейтрализатор, добавить изменения в прошивку, установить «паук» с принципиальной схемой 4:2:1. Не нужно забывать, что протокол при этом снизиться до Евро-3/4.

Более серьезный тюнинг за счет турбирования ДВС следует производить только после предварительной подготовки:

• выхлопная труба 63 мм вместо штатного коллектора на выпуске;
• пайпы (трубки) с интеркуллером на впуске;
• байпасная система с клапаном Blow-Off;
• подбор поршня и всей ШПГ под степень сжатия 8,5 (заводская 10,8).

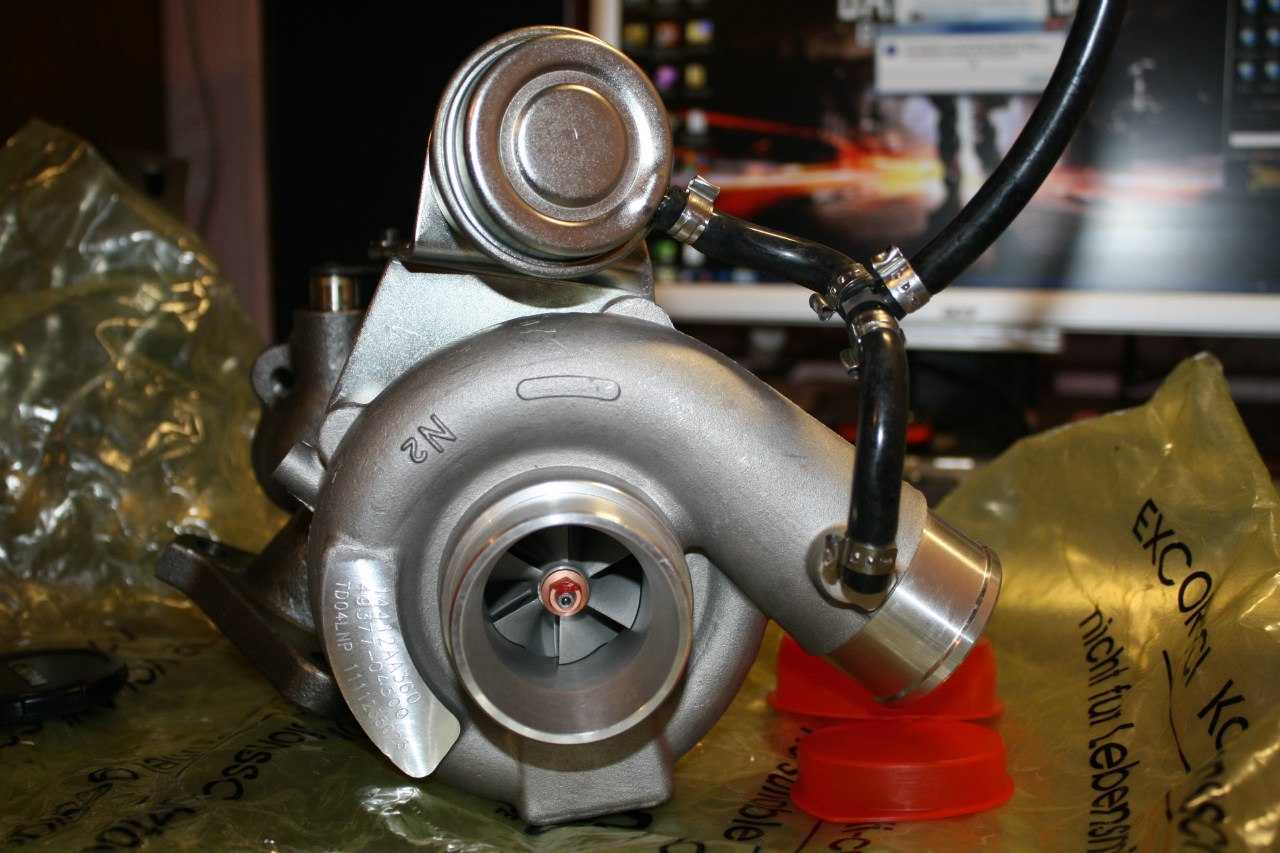

Турбина для F16D4

И только после этого можно смонтировать турбину, например модификации TD04L. Ресурс, соответственно, снизится вдвое, зато мощность около 200 л. с будет гарантированно обеспечена.

Таким образом, мотор F16D4 можно рассматривать, и как новое поколение XER с изменяемым сечением коллектор, и как доработку базового варианта F16D3 одновременно. Повышены эксплуатационные характеристики и соответствие нормативу Евро-5.

Двигатель Лачетти

Двигатель Лачетти — один из наиболее сложных и дорогих агрегатов автомобиля

Поэтому к его техническому обслуживанию и ремонту нужно подходить максимально ответственно и осторожно

Двигатель Лачетти довольно надёжен, если конечно все регламентные работы выполняются в строгом соответствии с регламентом планового технического обслуживания.

Для Лачетти предлагают только три бензиновых двигателя объемом 1,4 (93 л. с.), 1,6 (109 л. с.) и 1,8 л (122 л. с.). Базовый 93-сильный двигатель работает в паре лишь с 5-ступенчатой механической КПП. К двум остальным еще предлагается 4-диапазонный «автомат» (для 1,6-литрового Лачетти — производства Aisin, а для 1,8-литрового — ZF).

Двигатели F14D и F16D, устанавливаемые на автомобиль Chevrolet Lacetti, конструктивно одинаковы. Поэтому процесс ремонта данных двигателей полностью аналогичен.

Из своего опыта скажу, что основные регламентные работы и мелкий ремонт двигателя Шевроле Лачетти вполне по силам большинству автолюбителей. Если всегда следить за уровнем масла и вовремя его менять, следить за состоянием свечей зажигания и своевременной их заменой, не забывать менять ремень ГРМ и хотя бы иногда проверять компрессию двигателя (чтобы на ранней стадии обнаружить возможные проблемы), то двигатель прослужит Вам долгую и хорошую службу.

Из недостатков двигателя Лачетти можно выделить основные три позиции:

1.Большой расход топлива, особенно если стоит автоматическая коробка передач. По паспорту завода-изготовителя расход двигателя Шевроле Лачетти 1.6 с механической коробкой передач составляет 7.9 л/100км. В реальных условиях он конечно же больше и может быть даже выше 15л/100км. Но если следить простым рекомендациям, которые я изложил в этой статье, то расход можно приблизить к заводским показателям, у моего Лачетти расход 8.8 л/100км в практически городском цикле эксплуатации (80% город, 20% трасса).

2.Практически у всех моторов при подходе пробега к 100 тыс.км начинает «бежать» масло через прокладку крышки головки блока цилиндров. Причем масло появляется как снаружи двигателя, так и в свечных колодцах. Тут уж ничего не сделаешь, прокладку нужно только менять, но процедура эта не особо сложна.

3.Довольно вялый разгон с «низов», особенно если колеса стоят большего размера, чем рекомендуется производителем. Больше об этом можно почитать здесь.

Из достоинств двигателя Шевроле Лачетти стоит отметить:

1.Стабильная работа и уверенный пуск в любую погоду. За весь опыт эксплуатации двигатель всегда без проблем запускался в мороз и не перегревался летом.

2.Неприхотливость к топливу. Двигатель одинаково хорошо работает как на 92-м, так и на 95-м бензине. Также быстро «подстраивается» под бензин с разных заправок и разному октановому числу, которое не всегда отвечает требованиям.

3.Очень хорошие тяговые характеристики, чувствуется запас мощности даже на пятой передаче. Во время обгонов можете быть уверенны в моторе Шевроле Лачетти.

Описание двигателя

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

На практике двигатель выдерживает ресурс в 250 тыс

км. Очевидно, что это во многом зависит от условий эксплуатации. Если периодически нагружать мотор, не проводить своевременно ТО, срок службы агрегата снизится

На практике двигатель выдерживает ресурс в 250 тыс. км. Очевидно, что это во многом зависит от условий эксплуатации. Если периодически нагружать мотор, не проводить своевременно ТО, срок службы агрегата снизится.

F16D4 способен выдавать 113 л. с. мощности. Питание двигателя осуществляется посредством распределённого впрыска, за которым полностью следит электроника. Это позволило увеличить мощность силовой установки, но возникли проблемы с электромагнитными клапанами фазорегулятора. Они после некоторого времени начинают работать как дизель, с шумом. Надо их почистить или заменить.

Это такая же рядная «четвёрка», как и предшественник. Один общий коленвал, два распредвала с верхним расположением. Двигатель охлаждается антифризом, который циркулирует в системе закрытого типа.

ГБЦ отливается из сплава алюминия, несколько отличается от головки двигателя F16D3. В частности, продувка цилиндров осуществляется по поперечной схеме. Различаются диаметры впускного/выпускного клапана, диаметры стержней и длина (подробнее о размерах см. в таблице).

На новом двигателе убран клапан EGR, что является большим преимуществом. Нет также гидрокомпенсаторов. Бензин желательно заливать 95-й, чтобы не было особых проблем с функционированием двигателя.

Таким образом, новый мотор отличается от предыдущего следующими характеристиками:

• наличием нового впускного тракта с изменяемой геометрией XER;
• отсутствием клапана EGR, что исключает попадание выхлопных газов при старте двигателя во впуск;
• наличием механизма DVVT;
• отсутствием гидрокомпенсаторов — тарированные стаканы куда проще, хотя и надо проводить ручную регулировку после 100 тыс. км пробега;
• увеличенным общим ресурсом эксплуатации — при соблюдении стандартных правил мотор пройдёт без особых проблем 200-250 тыс. километров.

Годы выпуска	2008-наши дни
Марка двигателя	F16D4
Производство	GM DAT
Материал блока цилиндров	чугун
Тип	рядный
Диаметр тарелки впускного клапана	31,2 мм
Диаметр тарелки выпускного клапана	27,5 мм
Диаметр стержня впускного и выпускного клапана	5,0 мм
Длина впускного клапана	116,3 мм
Длина выпускного клапана	117,2 мм
Рекомендованные масла	5W-30; 10W-30; 0W-30 и 0W-40 (в районах с температурой ниже -25 градусов)
Расход масла	до 0,6 л/1000 км
Какую охлаждающую жидкость лить	GM Dex-Cool
Конфигурация	L
Объем, л	1.598
Диаметр цилиндра, мм	79
Ход поршня, мм	81.5
Степень сжатия	10.8
Число клапанов на цилиндр	4 (2-впуск; 2-выпуск)
Газораспределительный механизм	DOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	83 кВт – (113 л.с.) / 6400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	153 Н•м / 4200 об/мин
Система питания	Распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина	95
Экологические нормы	Евро 5
Вес, кг	115
Расход топлива	город 8,9 л. | трасса 5,3 л. | смешанн. 6.6 л/100 км
Ресурс двигателя F16D4	на практике – 200-250 тыс. км
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,3 л
Помпа	PHC014/PMC либо 1700/Airtex
Свечи на F16D4	GM 55565219
Зазор свечи	1,1 мм
Ремень ГРМ	GM 24422964
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	GM 96184979
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые
выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин -1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм; маховик – 62 – 87 Нм; болт сцепления – 19 – 30 Нм; крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный); головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Интересно будет рассмотреть также другие особенности этого двигателя. Например, тщательная работа над системой регулировки фаз позволила улучшить качество воспламенения. Много хороших слов заслуживает новая ГБЦ, в которой цилиндры продуваются поперечно, в отличие от предыдущего мотора F16D3.

Трансмиссия

Именно на Nexia в новом кузове сцепление почему-то стало отличаться задумчивостью. Чтобы без проблем включить ту или иную передачу, нужно выждать 3-секундную паузу. Согласитесь, в условиях городского движения не самая приятная особенность.

Был период, когда в коробку передач на заводе заливалось довольно жидкое масло. Оно очень быстро разогревалось, теряя вязкость. Первый симптом — стуки в КП при резкой работе педалью сцепления. Специалисты рекомендовали не дожидаться второго и третьего симптомов, а просто заливать в коробку проверенную временем полусинтетику.

Сегодня завод исправился: в коробку передач стали лить жидкость спецификации SAEW80W-90, по степени вязкости больше соответствующую эксплуатации в летних условиях. В «Руководстве по эксплуатации автомобиля» производитель рекомендует в зимних условиях использовать менее вязкое масло спецификации SAEW75W-90.

Что касается периодичности замены масла в МКП, то она составляет 120 тыс. км. Сцепление выхаживает порядка 80 тыс. км. Около 50–60 тыс. км ходят ШРУСы.

Технические особенности

Абсолютно все Дэу Нексия – переднеприводные. Подвеска имеет простую конструкцию: спереди – стойки Макферсон, сзади – скручивающаяся балка. Кореец оснащался тремя типами трансмиссий. Самый распространенный – 5-ступенчатая механика. Гораздо реже можно встретить 3-х или 4-скоростной автомат.

Автомобиль не принимал участия в краш-тестах по версии EuroNCAP. Учитывая истинный возраст конструкции, рассчитывать на высокий уровень защищенности не приходится. Что и подтвердили независимые испытания «Авторевю», проведенные летом 2002 года. Нексия деформировалась слишком сильно.

История модели

Дэу Нексия – это бюджетный автомобиль, полностью использующий технические решения Opel Kadett E, выпускавшегося в период с 1984 по 1991 год. Корейская версия «немца» дебютировала на автосалоне в Пекине в 1994 году. Однако Daewoo копию Kaddet E начал производить еще во второй половине 80-х годов. Тогда модель называлась Racer и не была доступна в Европе, так как существовала договоренность о том, что «клон» какое-то время не будет конкурировать с оригиналом.

В следующем десятилетии конструкция была модернизирована и появилась модель под именем Nexia. От предшественника она отличалась главным образом дизайном кузова. В 2008 году модель пережила основательный рестайлинг. Обновились передний и задний бамперы, оптика, интерьер и линейка силовых агрегатов.

Сборка автомобиля осуществлялась по всему миру: Южная Корея – до 1997 года, Польша — до 1998 года, Вьетнам – до 2002 года, Румыния – до 2006 года, Египет – до 2008 года. Сегодня производство Дэу Нексия продолжается в Узбекистане.

Привод ГРМ двигателя Нексия 8 клапанов

Привод распределительного вала 8-клапанного движка Нексии осуществляется зубчатым ремнем от коленчатого вала. Клапаны приводятся в действие кулачками распределительного вала через нажимные рычаги, которые одним плечом опираются на гидрокомпенсаторы зазора, а другим плечом через направляющие шайбы — на стержни клапанов.Двигатель имеет гидрокомпенсаторы, которые представляют собой саморегулирующиеся опоры нажимных рычагов. Под действием масла, заполняющего под давлением внутреннюю полость компенсатора, плунжер компенсатора выбирает зазор в приводе клапана. Применение гидрокомпенсаторов в приводе клапанов уменьшает шум газораспределительного механизма, а также исключает его обслуживание.

В случае обрыва ремня клапана гнет!
Кроме прочих особенностей можно отметить, что ремень ГРМ вращает помпу (водяной насос). Замена ремня осуществляется раз в 60 тысяч километров, помпу необходимо менять раз в 120 тысяч километров пробега

Обратите внимание, что на старом 8-клапанном моторе мощностью 75 л.с. ремень ГРМ вообще меняется раз в 40 тысяч километров

Технические характеристики двигателя Нексия 8 клапанов 80 л.с.

• Рабочий объем – 1498 см3
• Количество цилиндров – 4
• Количество клапанов – 8
• Диаметр цилиндра – 76,5 мм
• Ход поршня – 81.5 мм
• Привод ГРМ – ремень
• Мощность л.с. – 80 при 5600 об. в мин.
• Крутящий момент – 123 Нм при 3200 об. в мин.
• Максимальная скорость – 175 км/ч
• Разгон до первой сотни – 12.5 секунд
• Тип топлива – бензин АИ-92
• Расход топлива по городу – 8.5 литров
• Расход топлива в смешанном цикле – 8 литров
• Расход топлива по трассе – 7.7 литра

Довольно надежный и неприхотливый мотор, главное вовремя менять масло, ремень ГРМ, помпу. Вполне ремонтнопригодный силовой агрегат.

Автомобиль Daewoo Nexia, одно из самых популярных транспортных средств в нашем регионе. Изначально, за основу был взят Opel Кадет Е, выпускаемый с 1984 по 1991 год в Германии.

За все своё существование двигатель Daewoo имел несколько модификаций:

• 1996 — 2008 года: G15MF;
• 2002 — 2008 года: А15MF (ЕВРО-2);
• 2008 года: А15SMS и F16D3 (ЕВРО-3).

В 2016 году автомобиль был заменён на более современную модель Ravon Nexia. Силовой агрегат, B15D2 (ЕВРО-5), был позаимствован от популярного автомобиля Gentra.

На мой взгляд…

Редактор:

Эту машину не берут по велению сердца, Nexia зачастую используется исключительно как средство передвижения или доставки. Понятно, что и требования к такому автомобилю сугубо прагматичные: экономичность, надежность, неприхотливость. И хотя поначалу модель N150 не очень-то могла похвастать надежностью, следует отдать заводу должное — сегодня «Ксюша» уверенно идет на поправку.

Дэу Нексия, оснащенная бензиновым двигателем, выпускается с 1996 года. Сначала Daewoo Nexia комплектовалась 8-клапанным мотором на 1,5 л, а затем 16-клапанным на 1,6 л. Двигатель F16MF типа DOHC выдает 109 л. с. мощности. А мотор А15SMS рассчитан на 86 л. с. и, помимо Нексии, устанавливался на Шевроле Ланос.

В паре с силовыми агрегатами работает механическая пятиступенчатая КПП, реже встречаются корейские версии с АКПП, четырехступенчатыми механическими коробками. Что касается силовых установок Дэу Нексия, предпочтение стоит отдать 1,6-литровому мотору, который считается более надежным. На моделях с 1,5-литровым ДВС часто высвечивается неисправность Check Engine, что зачастую связано с банальной неисправностью датчиков, повреждением контактов, а не проблемами в самом агрегате.

Владельцы дорестайлинговых машин жалуются на подтекающую прокладку ГБЦ. Аналогичная проблема встречалась на Опель Кадет. Она связана с неправильной затяжкой клапанной крышки, которая впоследствии была заменена производителем на пластиковый аналог. Утечка масла приводит к работе в условиях недостатка смазки, масло зачастую попадает в свечные колодцы, что провоцирует неравномерную работу. Все это чревато перегревом, ускоренным износом распределительного и коленчатого валов, цилиндро-поршневой группы. Постепенно будет снижаться мощность, увеличится расход, появится характерный стук. Чтобы избежать негативных последствий, нужно исправить заводской дефект клапанной крышки. Также следует позаботиться о своевременном обслуживании Дэу Нексия.

Особенности моторов Дэу Нексия

		Конструкция: чем примечателен?
		8 клапанов; аналог C16NZ от Опель, но имеет другие диаметры цилиндров, отличающуюся конфигурацию поршней и масляного насоса, иную компоновку ГБЦ; ходит 200–250 тыс. км.
		16 клапанов; 85 л. с.; 2 распредвала и ЭБУ для зажигания; меньший по сравнению с G15MF расход топлива.
		89 л. с.; соответствие стандартам ЕВРО-3; топливная система построена так же, как на Шевроле Ланос.
		109 л. с.; конструктивно и внешне похож на X14XE; имеются гидрокомпенсаторы, рециркуляция выхлопных газов; клапан EGR; среди недостатков малый ресурс лямбда-зонда и проблемы с функционированием термостата.

Для регламентного ТО двигателей G15MF на 75 л. с., А15MF на 90 л. с., F16D3 на 109 л. с. понадобится 3,8 л масла. Чтобы продлить ресурс мотора Дэу Нексия, можно использовать . Это позволит восстановить изношенные поверхности, в основе которых лежат черные металлы. На деталях образуется плотный слой металлокерамики, нормализуется компрессия, снижается уровень шумов и вибраций, падает расход топлива и масла. Дэу Нексия расходует около 10 л бензина на 100 км пути в городском цикле. При износе силового агрегата и проблемах топливной системы этот показатель возрастает на 2-3 л. И благодаря комплексной обработке ремонтно-восстановительным составом его удается нормализовать.

Если вы не уверены в качестве топлива на АЗС, используйте . Он увеличит октановое число на 3–5 единиц и позволит сэкономить до 10% топлива. FuelEXx удаляет из топлива воду, оптимизирует процессы горения, способствует раскоксовке поршневых колец.

Катализатор горения очень полезен для Дэу Нексия с 1,6-литровым двигателем на 1,6 л:
из-за низкого качества российского бензина в авто часто выходит из строя клапан EGR – закоксовывается система рециркуляции.

​

Разбираемся с коробкой Daewoo Nexia

Самой распространенной остается пятиступенчатая механическая коробка – прототип разработки от Opel. Масло в ней следует менять каждые 80–90 тыс. км, хотя производитесь не упоминает об этой процедуре, придерживаться такого регламента советуют автовладельцы и механики.

Со временем начинает протекать сальник главной передачи, на подержанных авто часто нарушается плавность переключения. Чтобы сделать включение передач более легким, меняют тяги привода и втулки (продается в комплекте). Дополнительно коробку можно обработать геомодификатором трения . Это восстановит геометрию шестеренок, снизит уровень шума и количество вибраций, что полезно для трансмиссий новых и подержанных Daewoo Nexia. в КПП RVS-Master компенсирует износ и образует защитный слой, а не временную пленку, в отличии от конкурентов, что позволяет самостоятельно выполнить ремонт без разбора кпп и избавиться от гула.

Критерии подбора масла Chevrolet Cruze

Все масла подбираются исходя из соответствия SAE, ACEA, API и допусков производителя.

Допуск GM Dexos-2.

ACEA A3/B4. Для мотора 1,8 л/141 л. с. (18XER) ACEA A3/B3 .

Вязкость подходит 0w30, 0w40, 5w30, 5w40, 10w30, 10w40, 15w30, 15w40, но чаще всего водители заливают 5W-30.

Информацию по вязкости для конкретного двигателя можно узнать из каталога взаимозаменяемости моторных масел: https://www.northsealubricants.com/en/oil-advisor

Каталогу можно доверять, данные взяты от производителей авто. При этом можно подобрать не только масло для двигателя, но и для коробки, гур, тормозной системы, системы охлаждения. Т.е все жидкости.

Оригинальные масла для Chevrolet

• GM Semi Synthetic 10W-40, Артикул 1 л — 1942043.
• GM Semi Synthetic 10W-40, Артикул 5 л — 1942046.
• GM Dexos2 5W-30, Артикул 1 л — 1942000.
• GM Dexos2 5W-30, Артикул 5 л — 1942003.

Устройство двигателя Дэу Нексия 8 клапанов

Двигатель Nexia 1.5 л.
бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Расположение в моторном отсеке поперечное. Порядок работы цилиндров: 1-3-4-2, отсчет — от шкива привода вспомогательных агрегатов. Система питания — фазированный распределенный впрыск топлива (нормы токсичности Евро-3). Мотор имеет чугунный блок цилиндров.

Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну, расположенному на передней стенке блока цилиндров, а левая и задняя — к картеру коробки передач.

Головка блока цилиндров двигателя Daewoo Nexia 8 кл.

Головка блока цилиндров Nexia
8 клапанов отлита из алюминиевого сплава, общая для всех четырех цилиндров. Головка центрируется на блоке двумя втулками и крепится десятью болтами. Между блоком и головкой блока цилиндров установлена уплотнительная прокладка.

На противоположных сторонах головки блока цилиндров расположены окна впускных и выпускных каналов. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана. Приводит клапаны в движение распределительный вал. Распределительный вал — чугунный, вращается на пяти опорах (подшипниках) в алюминиевом корпусе подшипников, который крепится к верхней части головки блока цилиндров.
