Замена сайленблоков балки
Таким макаром есть вариант без помощи других произвести замену сайленблоков задней балки на автомобилях Тоета, KIA.
В большинстве случаев встречается обычное стирание резиновой части детали. Предпосылки здесь полностью естественные, при работе шарнир повсевременно соприкасается с частями балки. Фактически, это и является предпосылкой для возникновения препядствия. Обычно, наблюдается на пробеге выше 30.000 км. Когда и рекомендуется создавать подмену согласно плану технического обслуживания.
Также встречается деформация сайлентблока. Предпосылкой таковой неисправности обычно становится эксплуатация обстановке нехороших дорог. По причине постоянных ударов целостность шарнира нарушается. Он деформируется либо разрушиться.
Очередная неувязка, которая может встречаться – коррозия втулки. При попадании реагентов на втулку может начаться коррозийный процесс. Если вовремя не поменять деталь, то втулка разрушается и сайлентблок перестает делать свое предназначение.
Если вы подозреваете неисправность этого элемента, необходимо уточнить, вправду ли неувязка здесь. Для которого предназначена конструкция, когда вы отъездили на этом деле комплекте весь рекомендованный производителем срок, подменять стоит совершенно точно. Диагностировать здесь нечего. Пусть даже если детали будут в обычном состоянии, лучше их поменять.
В каждом из этих случаев нужно провести зрительный осмотр сайлентблоков. Поводом для подмены будет наличие повреждений резины, трещинкы. Также пошевелите подрамник. Если наблюдается движение в районе сайлентблока, неувязка во втулке, которая разрушилась
Принимайте во внимание, что поменять эти запчасти стоит попарно. Если наблюдается повреждение на одном шарнире, подмену создают с 2-ух сторон автомобиля
Принципиальным моментом является выбор детали. Первым делом стоит обусловиться с материалом, из которого будут сделаны шарниры. Стоковые варианты выполняются из специальной технической резины. Недочетом является сравнимо низкая устойчивость к нагрузкам. В конечном итоге, такие сайлентблоки довольно стремительно приходят в негодность. Более надежны шарниры из полиуретана. Стоят они дороже, но и одновременно срок службы их чем просто, даже в сложных критериях.
Также стоит обусловиться с производителем. Для этой марки с легкостью найдете комплектующие от разнообразных компаний. Лучше подбирать детали, произведенные под известным брендом. Это дозволит минимизировать риск приобрести брак. Отлично зарекомендовали себя последующие изготовители отечественного:
- MOOG (Бельгия);
- ORIGINAL IMPERIUM (Италия);
- CORTECO (Германия);
- PATRON (Белоруссия).
Как теперь мы понимаем, перечень можно сказать безграничный. Также стоит кропотливо подбирать поставщика. Также нелишним окажутся тиски. В остальном, необходимо приготовить стандартный набор инструментов. До начала работы непременно обработайте что остается сделать нашему клиенту резьбовые соединения водянистым ключом. Смена делается в последующем порядке:
Замерьте длину рычага, это дозволит позже доехать до сервиса для регулировки подвески без всяких проблем;
Лучше создавать покупку в большом магазине, это понизит риск получить контрафакт.
Для выполнения работ для вас будет нужно эстакада либо смотровая яма. Так будет проще подобраться к детали.
Открутите винт, крепящий рычаг к кронштейну;
Снимите кронштейн. Он крепится на 4 шпильках;
Зажмите в тисках кронштейн и выпрессуйте сайлентблок. Для этой цели применяют кусочек трубы подходящего поперечника;
Смажьте новый шарнир моторным маслом, и запрессуйте его в район; Устанавливаем кронштейн на автомобиль.
При в продаже имеются бывают крепления в сборе. Стоят они чуток дороже, однако для вас не надо возиться с установкой сайлентблока.
Передняя подвеска и приводные валы
Передняя подвеска
 |
| 1 – опорный кронштейн, 2 – амортизационная стойка, 3 – консоль, 4 – нижняя рама, 5 – стабилизатор поперечной устойчивости, 6 – приводной вал, 7 – трехплечевой шарнир, 8 – верхний задний поперечный рычаг, |
9 – рулевая тяга, |
Элементы передней подвески
 |
| 1 – кронштейн верхней опоры передней подвески, 2 – самоконтрящаяся гайка, 50 Нм + довернуть на 90°, 3 – айба, 4 – самоконтрящаяся гайка, 20 Нм, 5 – болт, 65 Нм, 6 – шайба, 7 – болт, М10х60, 8 – передний верхний поперечный рычаг, 9 – болт, 7 Нм, 10 – болт, 11 – болт М10х100, 12 – самоконтрящаяся гайка, 45 Нм, 13 – самоконтрящаяся гайка, 40 Нм, 14 – поворотный кулак, 15 – верхний передний поперечный рычаг, 16 – амортизационная стойка, 17 – болт М12х1,5х120, 18 – нижний задний поперечный рычаг с гидравлической опорой, 19 – болт, 20 – болт, 10 Нм, 21 – защитная пластина, 22 – гайка, 100 Нм, 23 – болт М12х1,5х85, 24 – шайба, 25 – самоконтрящаяся гайка с насечками, 90 Нм, |
26 – нижний передний поперечный рычаг, 27 – самоконтрящаяся гайка с насечками, 70 Нм, 28 – болт М12х1,5х100, 29 – серьга стабилизатора, 30 – болт М12х1,5х105, 110 Нм + довернуть на угол 90°, 31 – болт М8х25, 25 Нм, 32 – пластина поддержки нижней передней рамы, |
При установке необходимо
использовать новые самоконтрящиеся гайки 2, 4, 12, 22, 23, 25, 27, 33, 34. С нижней стороны гайек
25, 27, 34 имеются специальные насечки и при установке необходимо использовать
гайку с такими же насечками. При установке желательно
использовать новые болты 7, 17, 19, 28, 30, 35. При затягивании болта 19
автомобиль должен стоять на колесах. Моменты затягивания болта
19:
– болт М14 (размер под ключ 14 мм) 115 Нм + довернуть на угол 180°,
– болт М16 (размер под ключ 17 мм) 190 Нм + довернуть. Моменты затягивания болта
37:
– болт М8 40 Нм,
– болт М10 80 Нм. Болт 40 используется для
крепления проводных валов с трехплечим шарниром. Рычаг 15 можно снять только
вместе с кронштейном. Если из гидравлической
опоры вытекает масло, опору необходимо заменить. Стрелка на серьге 29 указывает
на переднюю часть автомобиля. Запрещается поднимать автомобиль
за нижнюю переднюю раму 36. Зажим 42 устанавливается
на нижний передний поперечный рычаг.
Несущим элементом передней подвески служит нижняя передняя поперечная балка.
Силовой агрегат крепится к балке через соответствующие опоры.
В передней подвеске автомобиля установлены четыре независимых поперечных рычага.
При этом уменьшается передача вибрации на кузов автомобиля.
Цилиндрические пружины в сборе с установленными внутри них амортизатора ми
представляют собой амортизационную стойку. Верхняя часть амортизационной стойки
крепится к верхнему кронштейну передней подвески, а нижняя – к поперечному рычагу.
Крутящий момент от коробки передач к колесам передается с использованием приводных
валов с шарнирами равных угловых скоростей.
Каждый вал состоит из трех частей: внутреннего и наружного шарниров равных
угловых скоростей (ШРУСов) и центральной части вала.
Шлицевой наконечник корпуса наружного шарнира вставляется в ступицу колеса
и фиксируется гайкой. ШРУСы смазываются консистентной смазкой, которая заменяется
только при разборке шарнира. Категорически запрещается
производить сварочные и рихтовочные работы на элементах передней подвески. Обязательно
производите замену самоконтрящихся гаек, а также болтов со следами коррозии.
Замена задних стоек амортизаторов- Пассат б3
Замена задних стоек амортизаторов на автомобиле фольксваген пассат б3 занимает не очень много времени. Происходит замена в основном из за выхода из строя амортизатора. Пружина ломается. Стойка симается и устанавливается в сборе. Поэтому сняв стойку достаточно ее перебрать и в сборе установить на свое место.
Амортизационная стойка задней подвески:
1 – болт; 2 – уплотнительное кольцо; 3 – прокладка; 4 – опора стойки; 5 – гнездо пружины; 6 – нижняя резиновая втулка; 7 – металлический колпак; 8 – шайба; 9 – буфер; 10 – защитный чехол; 11 – пластиковая крышка; 12 – пружина; 13 – резиновая втулка; 14 – гидравлический амортизатор; 15 – нижняя чашка пружины; 16 – прокладка; 17 – распорная втулка; 18 – резиновая втулка; 19 – тарельчатая шайба; 20 – самоконтрящаяся гайка; 21 – крышка
Сборка стойки
Для того чтоб установить пружину на амортизаторе её необходимо сжать С делать это можно разными способами. Самый простой и доступный предполагает сжатие пружины при помощи стяжек. Они крепятся по двум сторонам пружины. Зацепить их можно за максимально удаленные друг от друга витки пружины и равномерно скручивать стяжки. Пружина укоротится. Чтобы вылета штока амортизатора хватило установить пружину с сжатом состоянии. И закрутить верхнюю крышку. Стойка собирается согласно схемы. Нюансов особенных нет. Единственное желательно добиться равномерного сжатия пружины. Что бы не было перекосов. После того как прикручивается верхняя чашка стойки стяжки отпускаются. Пружина растягивается. Садится на своё место. Под резинку верхней чашки. И нижнюю чашку.
Снятие задней стойки
В моём конкретном случае в задней стойке появился стук. Стойка ремонтировалась, менялся амортизатор. Автомобиль проехал на ней 3000 км. При наезде на препятствие появился стук в районе стойки. Для того чтобы проверить что стук идет именно от стойки её необходимо снять. Чтобы снять стойку.
Демонтаж верхней опоры стойки
Требуется открутить ее верхнюю часть где чашка крепится в стакане. И нижнюю часть стойка прикручена к балке. Болты крепления верхней опоры стойки крепят так же и кронштейн ремня безопасности. Его необходимо открутить . Стойка крепится двумя болтами. Которые также являются креплением чашки стойки. И две шпильки на которых кронштейн притягивается гайками.
Предварительно требуется снять обшивку салона. А именно заднюю полку и щитки над кронштейном ремня безопасности. Усилий это больших не составляет. Следует отсоединить защёлки. Они просто поддеваются отверткой и освобождается.
Сложность возникает при откручивании самого кронштейна .
Если два болта и и одна гайка имею свободный доступ. То подлезть к четвертой гайке очень тяжело. Головка не подходит. Ключ достает до гайки. Но провернуть его нет практически ни какой возможности. Вероятно здесь используется специальный ключ. Простым ключом удаётся только вставить его в гайку. И немного провернуть. После нескольких попыток. Удаётся сорвать гайку. Затем она легко откручивается рукой.
Машина старая а гайки не ржавеют. Немецкий автопром своё дело знает.
Снятие нижней опоры стойки
После того как кронштейн снят. Верхняя часть стойки свободна. Снизу стойка крепится болтом к гайке. Он легко откручивается.
Чтобы вытащить стойку необходимо под домкратить машину. Снять колесо. Стойка легко выходит наружу. Проблема стука была в том. Что не правильно была установлена крышка 21
Она не позволяла верхней опоре стойке плотно прилегать к поверхности.
После того как неисправность устранена установку стойки можно производить в обратной последовательности. Но сначала удобнее закрепить верхнюю опору предварительно наживить на два болта. Затем вставить нижний болт. Поэтому следует установить верхнюю крышку так чтобы защелки равномерно встали на свои места. И уже после этого установить кронштейн ремня безопасности. Замена задних стоек амортизаторов на автомобиле фольксваген Пассат б3 не трудно произвести самостоятельно без обращения в автосервис.
Снятие и установка задней подвески Volkswagen Polo
|
|

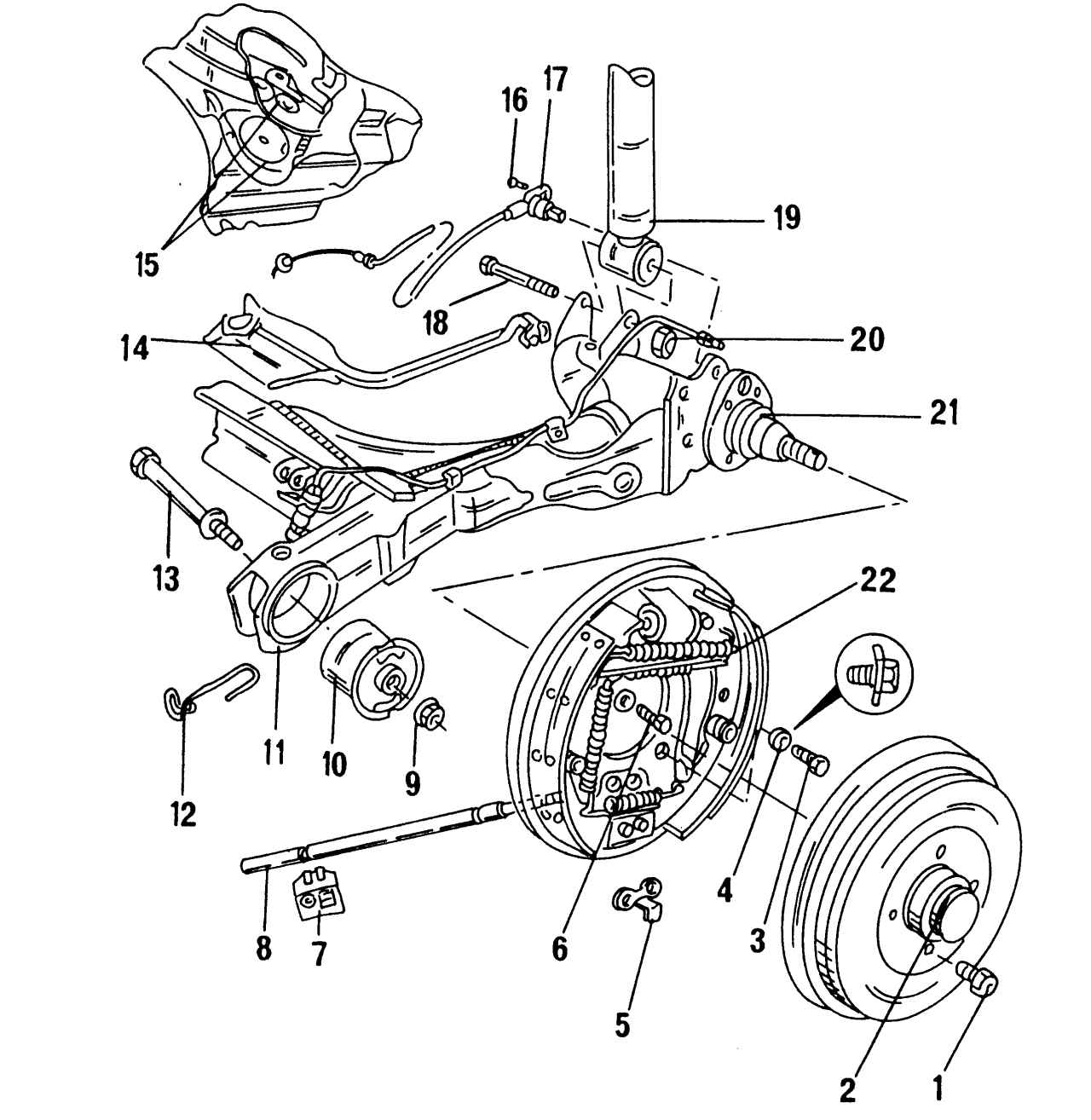

Рис. 278. Детали задней подвески: 1 — болт крепления колеса, 110 Н·м; 2 — тормозной барабан с подшипником колеса; 3 — болт, 60 Н·м, используется с упругой шайбой (4); 4 — упругая шайба; 5 — направляющая троса стояночного тормоза; 6 — болт, 60 Н·м, используется без упругой шайбы (4); 7 — держатель троса стояночного тормоза; 8 — трос стояночного тормоза; 9 — гайка, 65 Н·м; 10 — резиновая опора продольных рычагов подвески; 11 — балка моста; 12 — держатель троса стояночного тормоза; 13 — болт (вставлять изнутри наружу); 14 — проводка (система ABS); 15 — кронштейн подшипника балки моста; 16 — болт, 10 Н·м; 17 — датчик частоты вращения колеса; 18 — болт; 19 — амортизатор; 20 — гайка, 55 Н·м; 21 — цапфа ступицы; 22 — щит тормозного механизма с тормозными колодками |
На рис.
|

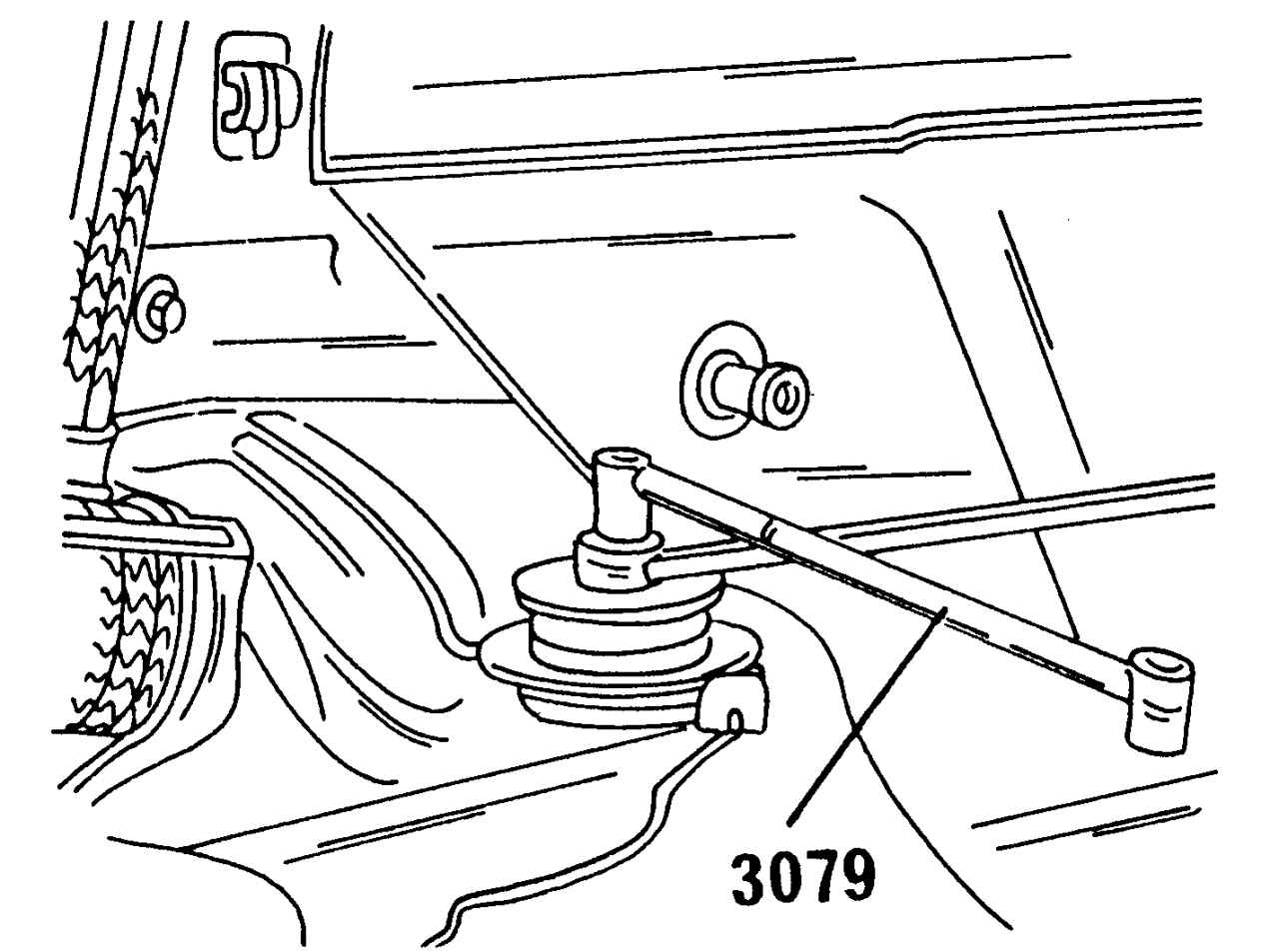

Рис. 279. Использование специального ключа для отворачивания элементов верхнего крепления амортизаторных стоек |
— отсоединить верхнюю сторону амортизторной стойки от кузова. При этом, вероятнее всего, придется удерживать в фиксированном положении шток поршня в то время, когда с помощью накидного гаечного ключа будет отворачиваться гайка. На рис.
|
Рис. 280. Амортизаторная стойка задней подвески: 1 — амортизатор; 2 — нижняя чашка пружины; 3 — нижняя опора пружины; 4 — шток с упорным кольцом; 5 — пружина; 6 — защитная крышка; 7 — защитный чехол; 8 — резиновый буфер; 9 — опора пружины; 10 — шайба; 11 — верхняя чашка пружины; 12 — распорная втулка; 13 — нижнее монтажное кольцо из резины; 14 — гайка, 15 Н·м; 15 — крышка; 16 — верхний уплотнительный колпак из резины; 17 — тарельчатая шайба; 18 — гайка, 15 Н·м; 19 — гайка, 25 Н·м; 20 — упорная тарелка; 21 — верхний чехол |
— окончательно отвернуть гайки с концов штоков поршней обоих амортизаторов (амортизаторных стоек). После отвинчивания верхней гайки снять все элементы с верхней части амортизаторов (рис.
|
Рис. 281. Расположение гайки крепления амортизатора |
— отсоединить систему выпуска ОГ от кузова либо полностью снять заднюю часть системы;
— отсоединить гайки болтов крепления балки моста (головки болтов зафиксировать внутри) и осторожно выбить болты. Убедиться, что балка моста надежно удерживается домкратом;
— медленно опустить балку заднего моста на домкрате и вынуть его назад
Затем снять амортизаторы
— медленно опустить балку заднего моста на домкрате и вынуть его назад. Затем снять амортизаторы.
Установка балки заднего моста проводится в последовательности, обратной снятию, с учетом следующего:
— медленно поднять балку заднего моста и вставить одновременно штоки амортизаторов в отверстия в багажнике, установив на шток амортизатора все ранее снятые с него детали. Установить верхний уплотнительный колпак 16 (см. рис.
|
Рис. 282. Положение амортизатора относительно балки моста перед затяжкой гайки (а=95°) |
— при затяжке амортизатора внизу необходимо, чтобы он находился под углом 95° к балке моста, как показано на рис. 282. Затягивать крепление амортизаторов только в этом положении. Гайки затягивать моментом 55 Н·м;
— установить датчик частоты вращения колеса и закрепить его болтом;
— подсоединить тросы стояночного тормоза и тормозной шланг и отрегулировать стояночный тормоз. Удалить воздух из тормозной системы, как описано в подразд.14.5.6.
Видео про «Снятие и установка задней подвески» для Volkswagen Polo
Замена задних амортизаторов VW Polo Sedan и Skoda Rapid
Замена задних пружин — VW Polo Sedan и Skoda Rapid
ЗАМЕНА ОТБОЙНИКОВ ЗАДНИХ АМОРТИЗАТОРОВ /// VW CROSS POLO /// 2011
Задачи подвески
Между кузовом и колесами подвеска «Пассата Б5» осуществляет надежную синхронизацию. Миссия элементов ее конструкции заключается в передаче крутящего момента к колесам. Их роль трудно переоценить, поскольку они выполняют смягчение динамических нагрузок, снижают кузовные вибрации, формируют хорошие показатели курсовой стабильности машины и придают передвижению плавность.
Ключевым звеном в устройстве подвески «Пассата Б5» служит поперечная балка, расположенная внизу. Двигатель фиксируется к балке при помощи специализированных опор.
Передняя подвеска оснащена 4 рычагами, размещенными поперек. Они играют роль уменьшителей колебаний, передаваемых на кузовную конструкцию. В комплектации присутствуют цилиндрические пружины, внутри которых вмонтированы амортизаторы. Амортизаторная стойка прикрепляется к размещенному вверху кронштейну подвески. Нижняя ее часть крепится к поперченному рычагу.
Вам будет интересно:Анализ ресурса двигателей «Хендай-Солярис»
Приводные валы участвуют в передаче вращающего момента колесным дискам при помощи шарниров одинаковых угловых скоростей. Вал включает три главных элемента: внутренний, ШРУС Volkswagen Passat B5, центральную часть. Есть одна особенность — консистентная смазка меняется только при полной разборке ШРУСа.
Важный совет! Следует помнить, что сварочные и рихтовочные вмешательства запрещены на этой автодетали.
Явные признаки неполадок
Нужно проверить состояние «ходовки» транспортного средства, если наблюдается одно или несколько из указанных проявлений:
- Раскачивание кузова при движении. «Симптом» свидетельствует о неполадках амортизаторов. Заметно ухудшается управляемость машины, повышается износ трансмиссионного блока. В результате, возникает сбой в работе сайлентблоков, верхних опор.
- Снижение длины остановочного пути, нештатное срабатывание АБС, ESP. Подобные проявления требуют принятия срочных мер.
- Ухудшение маневренности и контакта с дорогой. Наблюдаются резкие срывы автомобиля в скольжение, снижается упор на все четыре колеса. В этом случае, кроме подвески, проверяют состояние шин.
- Возникновение непонятных звуков в районе подвесного блока. Чтобы понять точно, почему стучит узел, желательно обратиться на СТО.
- Неравномерный износ покрышек, крены, снижение клиренса.
Эксперты советуют доверять ремонт подвески ФВ Пассат Б5 специалистам, ввиду сложности конструкции. Своими руками допускается осуществить замену сайлентблоков, зная определенные нюансы.
Особенности передней и задней подвески
Рычаги подвесного блока ФВ Пассат Б5 изготовлены из алюминиевых составов, сопряжены с шаровыми стойками. Из-за мягкости металла, адаптация к российским дорогам вызывает сомнение. Быстрее и чаще проблемы создает передняя конструкция, рычажные системы выходят из строя уже через 40-70 тыс.км. В начале 2000-х конструкторы разработали ремкомплекты, что несколько улучшило ситуацию.
Задняя подвеска состоит из рычажной балки, стабилизатора, снижающего крены при входе в повороты. К кузову приспособление крепится посредством втулок из резинометаллического материала. За смягчение движения и упрощенное преодоление ям на дорогах отвечают амортизационно-пружинные элементы.
1 – амортизатор, 2 – пружина, 3 – балка, 4 – верхняя подушка пружины, 5 – подушка амортизатора, 6 – буфер, 7 – тормозной диск, 8 – подшипник, 9 – задний стабилизатор, 10 – троса ручного тормоза, 11 – резинометаллическая подушка
Выбор стоек амортизатора
Чтобы вы не искали хорошие стойки амортизатора на Volkswagen Passat B5, мы подготовили рейтинг производителей стоек с артикулами
, который сформирован на основе отзывов. Так как Volkswagen Passat B5 имеет разные комплектации, стойки тоже отличаются.
1.9 TDI
- Boge — 33117A (Рейтинг: 5);
- Optimal — A3694G (Рейтинг: 5);
- Bilstein — 19140049 (Рейтинг: 3.5);
- Bendix — 060580GB (Рейтинг: 0);
- TRISCAN — 870529211 (Рейтинг: 0);
2.8 V6
- Boge — 33117A (Рейтинг: 5);
- Optimal — A1672G (Рейтинг: 5);
- Optimal — A3694G (Рейтинг: 5);
- Bilstein — 19119939 (Рейтинг: 3.5);
- Bilstein — 19140049 (Рейтинг: 3.5);
1.8 Syncro/4motion
- Optimal — A1492G (Рейтинг: 5);
- Boge — 32F51F (Рейтинг: 5);
- Bilstein — 19045771 (Рейтинг: 3.5);
- TRW — JGS228T (Рейтинг: 1);
- KONI — 822465SPORT (Рейтинг: 0);
Полный рейтинг
Информация, изложенная в данном подразделе, относится к переднеприводным автомобилям.
Инструкция по замене сайлентблока задней балки Пассат Б3
- При помощи двух ключей на 19 раскручиваем балку, как только болты комплекта ослабнут, стоит сдвинуть балку вниз и немного направить вперед, освобождая доступ к основным деталям, требующим замены. Помните, что балка очень тяжелая, ее необходимо придерживать. Можно балку полностью демонтировать и отнести в сторону, чтобы она не мешала.
- Применяя зубило и молоток, постарайтесь выбить сайлентблоки с их посадочных мест. Иногда это удается с трудом, особенно если длительное время не производилась их замена на транспортном средстве.
- Если сайлентблок не поддается ударам и не выходит из посадочного места, то примените антифрикционную многоцелевую смазку Литол-24, при ее помощи можно попытаться извлечь деталь.
- На положенное место монтируются новые сайлентблоки. Обычно это не вызывает никаких трудностей, также, как поменять задние стойки на Пассат Б3.
- Устанавливается на место балка, но до конца ее крепления не затягиваются.
- Возвращаем машину в исходное положение, обязательно снимает ее с домкрата или деревянных подпорок, только тогда проводится окончательное крепление балки к кузову и болтов амортизаторов, потому что прочная фиксация проведет к деформации и порче многих комплектующих.
- В момент работы с ее крепежной системой балки в салоне авто должен находиться человек на месте водителя. Его задача – создавать привычную рабочую массу, показывать ежедневную нагрузку транспортного средства, вот тогда и можно правильно оценить степень фиксации балки, а потом уже разобраться, как поменять задние стойки на Пассат Б3.
-
На завершающем этапе ремонтных работ выполняется прокачка тормозов.
Таким образом, по инструкции и выполняется замена сайлентблоков, процедура не сложная, но трудоемкая, требующая выполнения всех этапов. В дальнейшем необходимо будет задуматься о плановой диагностике и решить, надо ли и как поменять передние стойки на Пассат Б3. Хорошо бы в момент работы иметь полный набор инструментов, так как ремкомплектах от разных производителей могут быть отличия в комплектации, хоть и незначительные. Надо быть готовым ко всему, когда берешься самостоятельно ремонтировать транспортное средство, до конца правильно и осознанно понимать, как поменять задние стойки на Пассат Б3, улучшить маневренность машины или хотя бы ей не навредить в техническом плане. Машины немецкой марки Volkswagen заслуживают особого себе отношения.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Замена заднего амортизатора на Passat B6
Автомобили не предназначены для Российских дорог, уж лучше бы также передвигались на телегах с лошадьми. Но совеременное общество диктует свои правила, поэтому ежедневные нагрузки подвергают наших автомобилей к риску поломки. В данном случае мы говорим об ароматизаторах. Вы даже не успеете подумать, как данную деталь придётся менять. Поэтому изучить эту инструкцию заранее лишним не будет абсолютно ни для кого.
Как же выявить надобность замены?
Вы это почувствуете на неровной поверхности дороге. Особенно после кочки вы поймёте, что дорога ровная, а автомобиль здорово разносит из стороны в сторону. Конечно это создаст определённый дискомфорт как вам, так и пассажирам.
Также одни из признаков является своеобразный шум и протечка масла. Слышите к примеру, что в области заднего колеса что-то пищит. И кстати ещё явновыраженная причина — это протечка ароматизатора.
Посмотрите ароматизатор, не имеется ли на нём внешних признаков поломки, например протечка или вмятина. Если есть то подвеску стоит менять.
Некоторые обратятся в сервис, чтобы специалист решил все проблемы, но согласитесь, что есть и те, кто с радостью примется за работу сам. Давайте немного о ценах, замена обойдётся вам в 12 евро, а запчасть приобритёте долларов так за тридцать, а если посягнёте на оригинальную запчасть то и за все сто долларов. Производителей множество, с выбором тоже помучаетесь. В некоторых салонах настоятельно советуют производить заену вместе с пыльниками и отбойниками, тут конечно придётся заплатить ещё немного больше.
Ароматизаторы меняются исключительно в паре, запомните.
Не исключено, что большинство тех, кто любит свой атвомобиль с большим желанием примутся за работу самостоятельно. Ведь что может быть лучше сбежать в гараж на пару часов и заняться заменой ароматизаторов. Ниже вы увидите весь процесс снятия а также установки.
Что потребуется для замены?
Несколько домкратов, один обычный, другой нужен с подставкой.
Отвёртка крестообразная, посмотрите как подкрылок прикручен и от этого отталкивайтесь в ваборе инструмента.
Далее головка на 21 и ключ на 22.
Затем ключ с головкой на шестнадцать.
Далее ключ для того чтобы мы смогли придержать шток.
Процесс работы:
Для начала мы поддомкратим автомобиль, колесо должно находиться в воздухе, чтобы мы его сняли.
Подкрылок мы должны снять, чтобы получить доступ к болтам ароматизатора. Локер отогните.
Теперь мы находим гайку и можем выркутить болт аморт. Балку поддомркатьте заднюю.
Шток придержите ключом, гайку открутите и снимите опору стойки, затем отбойник с пыльником.
10.1.3. Амортизаторная стойка передней подвески
Снятие стойки производите в следующем порядке:
– снимите декоративный колпак колеса;
– отверните гайку крепления ступицы в положении «автомобиль на колесах»;
– ослабьте болты крепления колеса;
– вывесите и закрепите на опорных стойках переднюю часть автомобиля;
– отверните болты крепления колеса и снимите колесо;
– установите домкрат под внешним концом поперечного рычага;
| Рис. 10.2. Амортизационная стойка передней подвески: 1 – крышка; 2 – гайка крепления стойки; 3 – упор; 4 – шлицевая гайка; 5 – подшипник; 6 – чашка пружины; 7 – буфер сжатия; 8 – защитный чехол; 9 – пружина; 10 – амортизатор; 11 – поворотный кулак |
| Рис. 10.3. Отворачивание гайки крепления штока амортизатора |
– в моторном отсеке с помощью рычага снимите крышку 1 (рис. 10.2) с верхней части амортизационной стойки. Удерживая от проворачивания шток амортизатора шестигранным ключом размерностью 7 мм, ключом VW 3078 отверните самоконтрящуюся гайку крепления штока амортизатора (рис. 10.3);
– отверните гайку и снимите соединитель стабилизатора поперечной устойчивости;
– отверните гайку и снимите шаровую опору рулевой тяги с поворотного кулака;
– снимите тормозной суппорт и, используя мягкую проволоку, подвяжите его;
– отметьте положение амортизационной стойки и поворотного кулака относительно друг друга;
– отметьте положение верхнего и нижнего болтов крепления поворотного кулака к стойке, чтобы корректно установить их на прежние места, и отвинтите болты;
– замените самоконтрящиеся гайки и специальные прокладки;
– опустите поперечный рычаг для освобождения стойки из верхнего крепления, после чего с помощью рычага отделите амортизаторную стойку от поворотного кулака и извлеките ее из-под переднего крыла.
Разборка стойки производится в следующем порядке:
– очистить амортизаторную стойку от грязи;
| Рис. 10.4. Сжатие пружины специальным приспособлением |
– для снятия амортизатора необходимо сжать пружину, для чего используйте специальное приспособление (рис. 10.4);
| Рис. 10.5. Отворачивание гайки крепления верхней чашки |
– сжимайте пружину до тех пор, пока не освободится верхняя чашка, затем отверните цангой или специальным инструментом VW-524 (с шестигранной головкой) шлицевую гайку в верхней части штока амортизатора (рис. 10.5).
| ПРЕДУПРЕЖДЕНИЕПри установке захватов на витки пружины следите за тем, чтобы захваты надежно фиксировались на пружине и не соскочили при ее сжатии. Пружину сжимайте равномерно с двух сторон. Из-за опасности получить травму не предпринимайте попыток стянуть витки пружины веревкой или проволокой, так как усилие сжатие пружины очень большое и существует вероятность разрыва ненадежного крепления. |
При этом удерживайте шток амортизатора от проворачивания ключом с внутренним шестигранником. В качестве другого способа можно зажать шток амортизатора торцовым или рожковым ключом на фасках;
| ПРЕДУПРЕЖДЕНИЕЦентральную гайку крепления отворачивайте только при сжатой пружине. |
– снимите подшипник 5 (см. рис. 10.2) амортизационной стойки с верхней чашки 6 (см. рис. 10.2) пружины. При замене подшипника замените весь подшипник в сборе;
– снимите цилиндрическую пружину с амортизационной стойки, предварительно отметив положение ее верхней части;
– снимите со штока буфер сжатия 7 (см. рис. 10.2) и защитный чехол 8 ;
– если требуется заменить пружину, медленно разожмите ее. Если заменяется только амортизатор, пружину оставьте сжатой.
Проверка.Проверьте все элементы амортизаторной стойки на износ, повреждения или деформацию. Проверьте плавность хода штока амортизатора.
Проверьте амортизатор на герметичность, а его шток на точечную коррозию по всей длине. При наличии дефектов амортизатор подлежит замене.
| ПРЕДУПРЕЖДЕНИЕ Пружины необходимо менять в паре.Новые пружины имеют антикоррозионное лаковое покрытие. Перед установкой пружин проверьте целостность покрытия и при необходимости подкрасьте пружины. |
Сборку проводите в последовательности, обратной разборке.
Установка стойки проводится в последовательности, обратной снятию.
Вставьте амортизационную стойку и наверните новую самоконтрящуюся гайку крепления штока амортизатора. Если устанавливались новая амортизаторная стойка, проверьте угол развала передних колес и в случае необходимости отрегулируйте его (см. «Углы установки колес»).
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
