Моменты затяжки резьбовых соединений рено дастер 1 поколения

замена заднего ступичного подшипника — Renault Duster, 2.0 л., 2013 года на DRIVE2

добрый день.Опять фоток не будет :(Но если интересно прочитать как и что появился шум — то велкам :)В прошлом году у меня оторвался глушак труба от банки задней.

• Писал здесь.
• Ну а ближе к осени-зиме гудело уже по взрослому.

После починки как то незаметно влёгкую что то гудеть начало, сзади вроде справа.Списывал на наши не очень ровные дороги

Как это было по первости:Не сильный гул начинался от 40км/ч ближе к 80-90 гудело получше, но терпимо.Поехал к ОФфициалам Элвис. Машинку помыли. Мастер загнал на подъемник, завели, включили 2-3 скорость, 4WD.

Все 4 колеса крутились!

Подергали колеса, все норм.

Гула не было вообще.С мастером сели и поехали чтобы он гул услышал. Услышал само собой он гул и вынес вердикт что виновата родная резина Амтел, типо она дубовой стала.Я опечалился, так как на лето 4 колеса покупать.

Перекидывать зад на перед не стал, так как уже скоро снег должен был быть

Вопщем ставлю зимнюю резину и был уверен что гул пропадет.Фиг вам, гул также и был.Определить гул и шум резины могу. На зимней я слышу как шипы цокают

1. В данном случае даже цоката шипов было не услышать от гула такого.
2. Еще я боялся что в редукторе масла тю-тю.

Вопщем плюнул так и ездил. Но к концу зимы гул уже стал такой настырный что даже радио и музыка не спасали (громко не слушаю музон).

На прошлой неделе заказал в автоДоке подшипник задней ступицы Рено Дастер 4х4 ASAM 30838, если оригинал то вот 402109533RНо при цене Асама в 1023 р. против 2024 р. победила дружба, но не к французам

В данном подшипнике в комплекте идет гайка и кольцо стопорное.Получил через три дня.

Я полез в Авито и нашел объяву о продаже подшипника.Позвонил, мне сказали что замена оного буит мне стоить 700 р. что в нашем экономически развитом государстве не такие уж и большие деньги.Это был сарказм, вдруг кто не догнал к сожалению.

Автосервис в Юбилейном эта ссылка на маршрут по карте 2Gis, адрес Усть-Курдюмская, 1 к3, время работы 09:00–19:00

По оговоренному времени к 17:00 приехал заранее. Загнали, подняли на подъемник и включив 2 скорость и 4WD мастер решил услышать шум, но шума не было.Но, большое НО. Правое заднее колесо совсем не крутилось!Заглушив попробовали рукой его крутануть, ну очень при очень тяжело прокручивалось!Сбив барабан выработка на самом барабане минимальна, колодки еще проходят.

• Вопщем я уже с мастером рядом не стоял, потому что я болтать люблю и увидев что я торможу по времени был послан на… сидеть на диванчике
• Пресс у них на 20 тонн, но подшипник еле-еле загнали, очень тяжело на 4х4 устанавливается.При съеме колодок верхняя пружинка лопнула

Была заменена на Новую от Логана, но у Логана она чутка короче. Но мы же рукастые потому и были витки пружинки раздвинуты слегка.

Тормозную трубку заглушили надфилем подошел по размеру.

Все собрав само собой долили тормозуху (я совсем про то забыл что тормозной будет сниматься), прокачали и на подъемнике заведя машину и в режиме 4WD все 4 колеса крутятся.Ручник работает, все норм.Попросил проверить уровень в раздатке, как написано на 1 см ниже заливной пробки.

1. Всё у французов через жопу
2. Выехав из бокса в душе у меня червячок боялся что гул будет, тогда значит попал конкретно на раздатку
3. Но слава Богу всё норм, гула нет!Тишина и я опять услышал цоканье шипов по нашему ровному, безъямочному асфальту

Общее время работы в среднем заняло 2-2,5 часа.Джоннесвей гайковерт всё таки шикарная вещь!

Всем спасибо что осилили столько много букафф, но я старался, чесно слово.

ПыСы: Расходы:1. подшипник 1023 р.2. Работа 700 р.3. Пружинка 200 р.4. Тормозуха 100 р.

Итого: 2000 р.

Цена вопроса: 2 023 ₽ Пробег: 52 000 км

Когда рекомендуется делать ротацию колес

Все рекомендации по обслуживанию автомобиля, указываются в руководстве по эксплуатации. Там же, кстати, когда и как меняются колеса на машине, нарисована схема замены покрышек. Поэтому, чтобы принять правильное решение, внимательно прочтите инструкцию.

При регулярной и правильной смене колес достигается максимально равномерный износ протектора. Когда переставлять колеса местами? Часто смену производят во время планового ТО. Производители рекомендуют это делать раз в 20 тысяч км. пробега.

Если движение осуществляется преимущественно по плохим дорогам, замена производится раз в 10 тысяч км. Это же правило относится и к тем автомобилистам, кто привыкли к агрессивному стилю вождения автомобиля. Непосредственно замену колес рекомендуется производить по схеме, показанной на рис. 2.

Как проявляется износ подшипника, диагностика

Основные признаки износа или разрушения шарикоподшипника на Рено Дастер:

1. Появление равномерного постороннего шума, который усиливается в повороте из-за повышенной боковой нагрузки.
2. Нагрев носка приводного вала с гайкой или колесного диска из-за увеличенной силы трения (перед проверкой не следует резко тормозить, поскольку узел нагревается теплом от дисковых механизмов). Из-за неравномерных характеристик наблюдается самопроизвольный уход автомобиля от прямолинейной траектории.
3. Сухие щелчки при вращении колес, указывающие на разрушение кольца и сепаратора шарикоподшипника. При дальнейшей эксплуатации появляется вибрация, передающаяся на кузов и органы управления.
4. Увеличенное осевое биение, которое фиксируется при проверке узла подвески на подъемнике.

Для проверки состояния шариковых подшипников колес в передней подвеске на Renault Duster необходимо:

1. Поднять машину гидравлическим домкратом или на подъемнике. Селектор коробки передач ставится в нейтральное положение (вне зависимости от типа трансмиссии).
2. Резко прокрутить колесо рукой. Рывки при вращении, стуки или равномерный гул из центра диска указывают на повреждение подшипника.
3. Взяться руками за кромки покрышки и покачать колесо из стороны в сторону. Изношенная опора имеет повышенный люфт, который чувствуется при приложении усилия. При сильном износе будут слышны постукивания шариков о кольца из-за увеличенных зазоров.

Основным признаком поломки является гул, интенсивность постороннего шума зависит от скорости движения. Для проверки необходимо выехать на ровный участок дороги и несколько раз изменить траекторию перемещения. В момент совершения поворота шум будет пропадать, поскольку снижается нагрузка на изношенный узел. Например, если гул исчезает при совершении поворота налево, то необходим ремонт задней левой ступицы.

Как правильно поменять местами колеса на машине

Чтобы продлить жизнь уже установленным колесам, специалисты рекомендуют менять их местами. Тогда протектор будет изнашиваться более-менее равномерно, ведь на ведущих элементах износ его рисунка происходит куда более интенсивнее, чем на ведомых.

Чтобы поменять колеса на машине самому, достаточно просто знать схему процесса и помнить о периодичности. Перестановка должна производиться каждые 10 тыс. км. Таких схем существует несколько, в зависимости от привода автомобиля и типа шин. Если шины асимметричного типа, то она будет универсальной для любого типа привода. В данном случае колеса просто переставляются местами с одной оси на другую параллельно.

Замена на двигателе Н4М

Рестайлинговая версия кроссовера «обзавелась» новым 1,6-литровым двигателем – Н4М, который также можно встретить на ряде моделей Nissan (Juke Tiida), Reno (Duster, Fluence Megan), Lada (Vesta, X-Ray).

Технология замены свечей на этом моторе более трудоемкая, но тоже не особо сложная. Из инструментов для выполнения работ потребуется все то же оснащение, но вместо свечной на 16 нужна головка на 14 (тоже глубокая с магнитом).

Алгоритм работ такой:

• Отсоединяем клемму АКБ;
• Послабляем хомуты крепления воздуховода к впускному коллектору и воздушному фильтру.
• Отсоединяем трубку связующую впускной коллектор с вакуумным усилителем;
• Отсоединяем патрубки и снимаем сам воздуховод;
• Берем щипцы, сжимаем усики хомута и снимаем вакуумный шланг;
• Откручиваем крепежи дроссельного узла, их 4, для этого используется торцевая головка на 8. Полностью снимать с двигателя его не нужно, он просто будет висеть;
• Если дроссельная заслонка грязная, то ее можно сразу промыть;
• Снимаем разъем с датчика давления. Для этого нажимаем на усик и отводим разъем в сторону;
• Снимаем разъем с датчика температуры;
• Снимаем вакуумный шланг, идущий на адсорбер;
• Отсоединяем шланг, связывающий клапанную крышку с впускным коллектором;
• Нажимаем на усик и выводим впускной патрубок из зацепления, отводим его в сторону;
• Отсоединяем с помощью головки на 10 пять болтов крепления впускного коллектора в передней его части и два верхних болта в задней части. Здесь удобно использовать головки из набора на 3/8 дюйма;
• Снимаем коллектор;
• Отсоединяем колодки с проводкой от катушек;
• Выкручиваем болты крепления катушек и снимаем их;
• Свечной головкой на 14 откручиваем свечки и на их место устанавливаем новые. Головку лучше использовать либо с резиновой вставкой, с пружинной или с магнитном;
• Устанавливаем снятые элементы обратно.

В целом, вся сложность замены свечей зажигания на силовом агрегате Н4К сводится к тому, что придется дополнительно снимать дроссельный узел и впускной коллектор.

Но зато в процессе работ попутно можно промыть дроссельную заслонку и весь узел, что также положительно скажется на работе силовой установки, да и Рено Дастер станет на много резвее.

Какой задний ступичный подшипник лучше для Дастера 4х4

Независимо от того, какой пробег у автомобиля, водители стараются не экспериментировать и ставить оригинальные подшипники

На Рено Дастер 4х4 всех годов выпуска с завода устанавливали подшипник SNR GB 41930 . Его номер по каталогу 402109533R, цена порядка 1540 гривен на 2018 год. Размеры:

• внешний диаметр: 77 мм;
• внутренний диаметр: 42 мм;
• ширина: 39 мм.

Производитель даёт гарантию на подшипник 30 000 км при условии квалифицированной установки. Это подразумевает использование специальных съёмников и качественного инструмента. А также квалификации мастера, выполняющего обслуживание. Впрочем, есть масса аналогов и некоторые из них практически не уступают по качеству оригиналу, а есть откровенный хлам.

Все подшипники продаются в комплекте с гайкой и стопорным кольцом, которые необходимо устанавливать только новыми.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

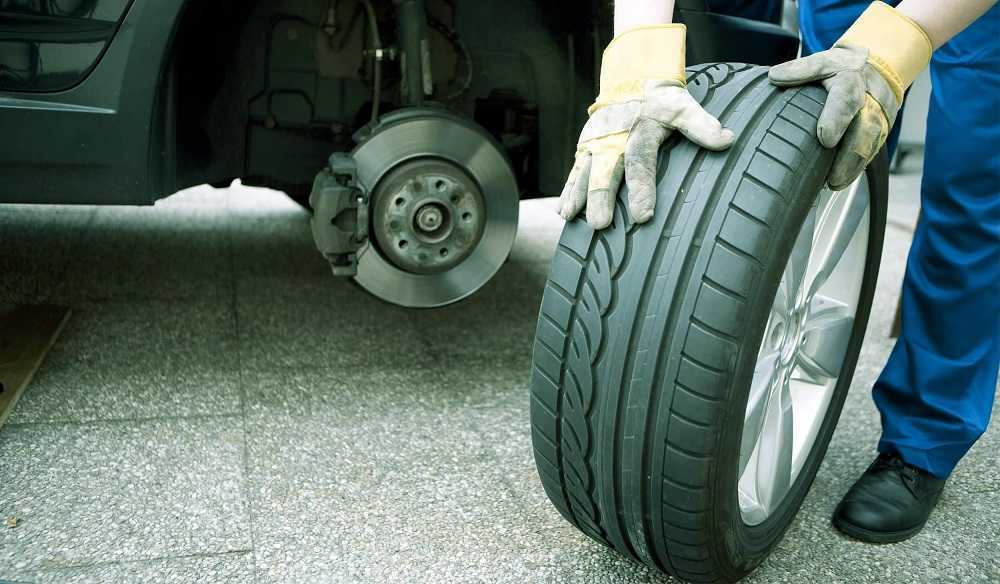

Замена колес своими руками

Что нам понадобится?

Инструменты:

• Башмаки противооткатные;
• Домкрат. Вы можете использовать штатный ручной или гидравлический подкатной домкрат. Во втором случае подъем машины произойдет гораздо быстрее и без применения большого усилия;
• Страховочная подставка. Если используется гидравлический домкрат, то после подъема автомобиля необходимо установить машину на страховочную подставку. Такие домкраты не рекомендуется держать под нагрузкой, так как гидравлическое масло может вытечь через сальники, что приведет к опусканию автомобиля;
• Баллонный ключ нужного размера или торцевая головка с воротком;
• Динамометрический ключ. Этот ключ необходим для закручивания колесных гаек с установленным моментом затяжки при замене сезонных колес. Если не использовать данный ключ, то колесную гайку легко перетянуть, что может привести к срыву резьбы на шпильке. Если закрутить колесных крепеж с меньшим усилием, то под воздействием вибраций он может раскрутиться, а колесо отвалится от машины.

Советы:

• Установите автомобиль на ровную площадку;
• Проверьте резьбу на шпильках и гайках;
• Произвести срыв гаек без поднятия автомобиля;
• Закручивайте новые колесные гайки наискосок, чтобы добиться равномерного прижатия колесного диска к ступице;
• Используйте динамометрический ключ.

Что делать если на колесе установлена секретная гайка, а специальный ключ утерян?

Не расстраивайтесь. Для подобных случаев существуют специальные забивные экстракторы, которые имеют внутренний профиль в виде розочки. Данный профиль способен закусывать не только секретные гайки и болты, но и крепеж с сорванными гранями.

Весь инструмент, который может понадобиться для данных работ, можно найти на сайте профессионального автоинструмента AIST. Баллонные ключи, торцевые головки, воротки, домкраты и динамометрические ключи бренда AIST производятся на современных заводях Тайваня в соответствии со всеми международными стандартами DIN.

Трансмиссия

Моменты затяжки Рено Дастер 1 (2010-2021)Трансмиссия
Позиция	Н-м
Болт крепления кожуха сцепления к маховику	18
Болт крепления картера сцепления к блоку цилиндров	44
Болты крепления рабочего цилиндра сцепления в сборе с подшипником выключения сцепления	21
Пробка маслосливного отверстия коробки передач	25
Болты крепления гидрораспределителя автоматической коробки передач	10
Болт крепления картера автоматической коробки передач к блоку цилиндров	44
Болт крепления жгута проводов ЭБУ автоматической коробки передач коробке передач	21
Гайки крепления гидротрансформатора автоматической коробки передач	25
Гайки крепления рычага селектора автоматической коробки передач	10
Болт крепления датчика скорости	44
Болт крепления датчика частоты вращения турбины гидротрансформатора автоматической коробки передач	10
Сливная трубка автоматической коробки передач	90
Пробка контрольного отверстия автоматической коробки передач	35
Болты крепления раздаточной коробки:
1-й этап	40
2-й этап	Доверните на 90°
Пробка наливного отверстия раздаточной коробки	25
Болты крепления фланцевых вилок карданной передачи	60
Данные взяты из руководства по ремонту Дастер 1

Как понять, что колесо пробито

Обнаружение того, что колесо спустило не самопроизвольно, поможет избежать аварийной ситуации и сохранит в целостности колёсный диск. Опытные водители определяют это на слух по соприкосновению колеса и дорожного покрытия. Однако факторов, влияющих на восприятие, много, начиная от модели покрышки и заканчивая уровнем загрузки салона.

Основные признаки, которые могут указывать на то, что у автомобиля пробито колесо:

• вибрация. Она будет обязательно отдавать в рулевое колесо при недостаточном давлении. Даже на небольшой скорости её ощутит водитель;
• шум. Появятся характерные шлепающий звуки спущенной покрышки об дорожное полотно. Другой вариант — возникновение характерного гула;
• машину может тянуть в сторону, особенно это бывает характерно для автомобилей с задним приводом;
• ходовая становится жёстче, и на неровностях каждая яма сильно отдаёт тряской пассажирам и водителю.

Итак, водителю следует обязательно прислушиваться к таким симптомам, которые могут свидетельствовать о спущенном колесе. В современных авто предусмотрен специальный датчик, который загорается, как только давление становится недостаточным. Выход из ситуации — установить запаску самостоятельно или подкачать воздух компрессором, чтобы доехать до ближайшего автосервиса.

Инструменты

Перед тем как начать менять колесо, необходимо собрать комплект инструментов, без которых это сделать практически невозможно. Обычно в руководстве по эксплуатации автомобиля указывается местонахождение требующихся инструментов и описывается, как поменять колесо. Главные инструменты для замены:

• домкрат,
• запаска,
• специальный баллонный ключ.

Для замены колёс в автомобилях некоторых марок и моделей вам могут потребоваться следующие дополнительные инструменты:

• торцевой ключ,
• секретка,
• регулировочные шпильки.

Различают четыре вида домкратов — ножничные, реечные, бамперные и винтовые. Наиболее распространён первый тип. Для подъёма автомобиля он оснащён ножничным механизмом. Более мощным считается винтовой домкрат, однако он занимает гораздо больше места. Он поднимает автомобиль при помощи гидравлического механизма.

Баллонный ключ необходим для ослабления зажимных гаек при снятии старого обода. Он представляет собой торцевой ключ, на одной стороне которого находится рычаг, а на второй — головка, имеющая размер зажимной гайки диска. Рычаг используют для снятия колпака ступицы или поддевания обода в случае ржавчины и налипания грязи.

Запаски могут быть малогабаритными или полноразмерными. Полноразмерную неудобно хранить в багажнике, так как она занимает много места, зато она безопаснее. Обутыми в малогабаритную запаску вы можете развивать скорость только до 80 км/час и проехать не больше 100 км. Во избежание неприятных моментов перед поездкой проверяйте давление в запаске.

Что понадобится для перестановки шин

Если выполнять такие работы не своими силами, а воспользоваться услугами профильных станций, то потребуются финансовые затраты. Однако это вложения, которые вернутся водителю в виде длительного срока эксплуатации автомобильной резины. Эти затраты в сумме гораздо меньше, чем приобретение нового комплекта покрышек из-за неравномерного изнашивания.

Поменять местами колёса вместе с покрышками можно и в условиях собственного гаража. Для этого достаточно иметь домкрат, которым поочерёдно вывешиваются колёса. Нужно узнать схему перемещения, которая различается в зависимости от привода машины (они будут описаны далее). Также не неё влияет профиль покрышек, их направленность и симметрия. Разумно доверять решение этой проблемы профессионалам. Они смогут выявить и другие проблемы, свойственные автомобильной резине при осмотре.

Сами работы по перестановке выполняются в следующем порядке:

1. Подыскивается ровная сухая площадка (можно на полу в гараже). Машина ставится на ручной тормоз, а колёса блокируются уступами.
2. Как и в случае с проколом, при помощи баллонного ключа болты на колёсах ослабляются, но полностью не выкручиваются.
3. Домкрат заводится в специальные ниши или площадки. Лучше, если это будет домкрат, рассчитанный сразу на 2 площадки вместо одной.
4. Снимаются болты, снимается колесо. Ориентируясь на расположение осей и рисунок протектора, они меняются между собой поочерёдно.
5. Такую операцию нужно проделать для каждого из колёс. Затягивать болты до окончания всей процедуры не нужно — это делают в конце, после того, как автомобиль прочно зафиксируется на земле.

Разберемся как поменять колесо на дороге, когда помощи ждать неоткуда

Для замены колеса нужен домкрат, баллонный ключ, запаска с накаченной шиной, перчатки, старый коврик, пара деревянных блоков-подпорок. Хорошо, если будет резец или острый нож, отвертка с плоским лезвием, руководство по эксплуатации автомобилем.

Инструкция по замене колеса:

Поставьте автомобиль на ручной тормоз, включите первую передачу или, для автомобилей с автоматической коробкой переключения передач, включите режим «Р». Чтобы машина не покатилась, установите под колеса деревянные подпорки – одной подоприте колесо противоположное пробитому, второй подоприте колесо, что находится от пробитого по диагонали. Наденьте перчатки, вытащите запаску, домкрат и «баллонный» ключ – торцовый ключ для крепления гаек. Инструмент производители размещают в багажном отделении под покрытием пола. Более точное расположение домкрата, ключа и прочего инструмента подскажет руководство по эксплуатации автомобилем. Положите рядом с машиной коврик, на который можно опуститься на колени.Если на диск установлен декоративный колпак, снимите, подцепив плоской отверткой. На литых дисках может быть установлена декоративная заглушка колесных болтов, снимите ее.Баллонным ключом ослабьте каждый болт пострадавшего колеса примерно на пол-оборота. Головки болтов могут быть нестандартного размера, чтобы их нельзя было открутить стандартным ключом – защита от воровства. В полке с инструментом автомобиля должна быть «секретка» надеваемая на «баллонник». С ней вы легко открутите колесные болты.Установите головку домкрата в точку для упора как можно ближе к пострадавшему колесу. Подпирать домкратом нужно стальную часть кузова. Если подпереть часть кузова изготовленную из пластика, пластик лопнет. Как правило, самое надежное место для подпорки домкратом, это внутренняя нижняя часть автомобильного кузова межу передним и задним колесом. Подложите запаску под автомобиль рядом с колесом, которое нуждается в замене, но в стороне от домкрата. Запаска подстрахует автомобиль, если домкрат соскользнет и машина начнет стремительно падать. Поднимайте машину домкратом, пока колесо не оторвется на 25-50 мм от земли. Устанавливать домкрат нужно на ровную, твердую поверхность. Если меняете колесо, стоя по колено в снегу или на вязкой поверхности земли, положите под домкрат доску для упора. Если этого не сделать, домкрат может соскользнуть по скользкой поверхности или уйти под снег. Подняв машину на домкрате выкрутите болты, и снимите колесо. Поставьте запаску на колесную ступицу машины, а поврежденное положите под кузов автомобиля.

Если колесо тяжелое, поставьте его на ногу, чтобы маневрировать и установить в необходимое положение.Установите в гнезде колесные болты вначале наживив их, а затем затянув, чтобы они крепко держали колесо, но не до упора. Закручивать гайки нужно не по очереди, а крест на крест. Уберите колесо «безопасности» из-под автомобиля, опустите машину, уберите домкрат. Когда машина уже стоит на земле, а домкрат убран, затяните колесные болты до упора, чередуя затяжку также крест на крест, а не поочередно. Проверьте давление воздуха во всех 4 шинах манометром или попросите это сделать на первом попавшемся СТО, заправке. Табличка с подсказкой рекомендуемого давления в шинах висит на внутренней стороне водительской двери. Спущенное колесо быстрее изнашивается, с ним машину будет вести в сторону, попав в яму оно может порваться и привести к ДТП. Не откладывая на другой день, почините пробитое колесо на первом шиномонтаже или замените. Подробнее о том, какие опасности таят в себе спущенные шины писали здесь.

Будьте внимательны!

Если автомобильную шину спустило в пути, сначала убедитесь в том, что машина припаркована на безопасном расстоянии от основного движения на дороге. Если находитесь на участке дороги с оживленным движением и не можете переехать в безопасное место, попросите проезжающих водителей вас отбуксировать. Замена колеса на скоростной трассе равносильна завязыванию шнурков посреди скачущего табуна лошадей. Не рискуйте своей жизнью и жизнями других участников движения.

Что понадобится для замены?

Для проведения данной процедуры вам понадобится:

• домкрат;
• плотные перчатки;
• ключ баллонного типа (его размеры должны быть такими же, как у гаек на колесе);
• «башмак» (если такового под рукой нет, то можете использовать пару камней с обочины);
• собственно, запаска.

Помимо того, пригодится также специальный технический аэрозоль, маркировка которого выглядит как WD-40 (в среде автолюбителей он известен под именем «вэдешка»). Особенностью этого аэрозоля является то, что он способен проникать в ржавые соединения и делать их более подвижными. Ведь если колесо, к примеру, не меняли достаточно долго, то возникнут определенные трудности с выкручиванием гаек. А применение «вэдешки» эту задачу существенно облегчит.

Пошаговая инструкция замены ремня ГРМ

Поддомкрачиваем двигатель.

Обязательно через дощечку чтобы не повредить картер.

Откручиваем крепление правой подушки двигателя (Головка на 16) и снимаем ее.

Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ (Головка на 13), снимаем крышку.

Передняя крышка ГРМ

Снимаем патрубок с дроссельной заслонки вместе с резонатором.

За ним на головке блока цилиндров расположены две пластиковые заглушки, проткнув отверткой их выковыриваем.

Установка верхней мертвой точки

За болт крепления шкива привода вспомогательных агрегатов проворачиваем коленчатый вал по часовой стрелке (Головка на 18). Обязательно по часовой стрелке!!!

Проворачиваем до тех пор, пока пазы на торцах распредвалов не встанут в одну линию параллельно оси ГБЦ и будут смещены выше центральной оси. После чего вставляем наш фиксатор.

Зафиксированные распредвалы

Откручиваем болт шкива вспомогательных агрегатов. Временно удаляем фиксатор распределительных валов. Включаем пятую передачу, блокируем задние колеса ручником и подставляем упоры. Вставляем в вентиляционное отверстие тормозного диска отвертку немного ниже суппорта и легким движением руки откручиваем болт. Это касается механической КПП. В случае АКПП придется снять пластмассовый держателя жгутов проводов у соединения корпуса КПП и блока цилиндров.

Пластмассовый держатель

Застопорить коленвал вставив отвертку между зубчатым венцом маховика и корпусом КПП.

Фиксируем коленвал

Откручиваем пять болтов на 8 крепления нижней пластиковой крышки ремня ГРМ.

Передняя крышка ГРМ

Выкручиваем заглушку. Головка Е14.

Заглушка коленвала

После того как мы открутим болт коленвала пазы на распредвалах немного сместятся, необходимо вернуть поршня в положение ВМТ. Не выключая пятой передачи, проворачиваем тормозной диск правого колеса по часовой стрелке до момента, когда пазы снова встанут в одну линию, устанавливаем фиксатор. В отверстие вместо заглушки вставляем хвостовик сверла на 8 длинной не менее 70 мм, он должен зайти в паз на шике коленвала и заблокировать его от проворачивания в любую сторону.

Фиксируем коленвал

Снимаем старый ремень ГРМ

Ослабляем гайку крепления натяжного ролика и при помощи шестигранника проворачиваем его против часовой стрелки ослабляем натяжение ремня.

Ослабляем натяжку ремня ГРМ

Снимаем старый ремень ГРМ.

Снимаем старый ремень ГРМ

Полностью откручиваем гайку и снимаем натяжной ролик.

Натяжной ролик снят

Отворачиваем болт крепления опорного ролика и снимаем его вместе с опорной втулкой. Головка на 16.

Снимаем опорный ролик

Установка нового ремня ГРМ

Устанавливаем на место опорный ролик, не забываем про втулку. далее натяжной ролик таким образом, чтобы отогнутый конец его кронштейна зашел в паз на головке, гайку не затягиваем.

Новый натяжной ролик

Устанавливаем на место новый ремень ГРМ, обязательно по направлению вращения указанному стрелками на самом ремне, следим что бы ветвь ремня между зубчатым шкивом коленвала и распредвала впускных клапанов была натянута. Натягиваем ремень ГРМ. Шестигранником проворачиваем натяжной ролик по часовой стрелке до того момента как метки 1 и 2 на ролике встанут друг на против друга. Затягиваем гайку.

Правильная натяжка

Снимаем все наши фиксаторы, проворачиваем коленвал два оборота и проверяем правильность фаз газораспределения, фиксатор коленвала и распредвала должны без усилий встать на свои места, так же проверяем натяжение ремня ГРМ. Если все совпало устанавливаем на место заглушку коленвала и две заглушки распредвалов. Устанавливаем все детали в порядке обратном снятию.

Так же существует и второй способ замены ремня, при котором ничего не фиксируется а на шкивах и самом ремне ставятся метки маркером и после переносятся на новый ремень ГРМ. Я не рекомендую им пользоваться особенно людям без опыта авто ремонта, так как велик шанс ошибки.

Все очень просто, процедура замены занимает примерно 3 часа и может быть проведена в простом гараже.

Удачи на дорогах. Ни гвоздя, ни жезла!
