СХЕМА SUZUKI
Объем двигателя, 1590 см3 Марка топлива АИ-95 Количество цилиндров 4 Расположение цилиндров рядное Система питания двигателя распределенный впрыск Расположение двигателя переднее, продольное Число клапанов на цилиндр 4 Диаметр цилиндра и ход поршня, 78.0х83.0 мм Максимальная мощность, при об/мин 106 / 78 / 5900 л.с./кВт Максимальный крутящий момент, при об/мин 145 / 4100 Н*м Тип коробки передач механическая Количество передач 5 Тип привода — полный
Схема электрооборудования SUZUKI:
1 — блок управления электроникой кузова SUZUKI2 — приборная панель 3 — блок управления системы отопления, вентиляции и кондиционирования 4 — функциональный соединительный элемент системы «Дневной свет» 5 — датчик температуры воздуха окружающей среды 6 — отсутствует 7 — включатель заднего дворника и стеклоомывателя 8 — электромотор насоса омывателя заднего стекла 9 — реле времени заднего дворника 10 — электромотор заднего стеклоочистителя 11 — устройство, позволяющее попасть в салон автомобиля без ключа 12 — дверной замок 13 — индикатор ремня безопасности водительского сиденья (на приборной панели) 14 — контрольно-диагностический модуль 15 — прерыватель цепи индикатора ремня безопасности водительского сиденья, расположенный в пряжке 16 — датчик скорости автомобиля 17 — к блоку управления двигателем, счетчику 18 — переключатель трансмиссионной цепи SUZUKI 19 — фара заднего хода 20 — блок управления КПП 21 — диагностический коммутатор 22 — разъем канала передачи данных 23 — к блоку управления двигателем, контрольно-диагностическому модулю, блоку управления системы АБС, блоку управления и приборной панели 24 — лампы накаливания передних фар 25 — переключатель системы освещения 26 — реле включения передних фар 27 — реле включения габаритных огней 28 — габариты, стоп-сигнал, подсветка номерного знака и освещение салона 29 — реостат радиоприемника 30 — включатель передних противотуманных фар 31 — реле включения передних противотуманных фар 32 — передние противотуманные фары 33 — генератор 34 — внутреннее освещение SUZUKI 35 — реле включения звукового сигнала 36 — включатель звукового сигнала 37 — реле включения поворотных сигналов и сигнализации 38 — фонари поворотных сигналов и сигнализации 39 — электроприводы дверных замков 40 — электропривод замка двери водителя 41 — реле замка двери водителя 42 — реле ручной блокировки дверей 43 — прерыватель цепи индикатора положения ручного тормоза 44 — прерыватель цепи индикатора уровня тормозной жидкости 45 — прерыватель цепи индикатора уровня жидкости в бачке омывателя лобового стекла 46 — предохранитель в цепи дверного замка SUZUKI 47 — прерыватель цепи устройства, сигнализирующего о наличие ключа в скважине замка зажигания 48 — дополнительный прерыватель 49 — замок зажигания 50 — прерыватель цепи сигнализации 51 — аккумуляторная батарея 52 — предохранитель приборной панели 53 — дисплей 54 — устройство для подачи предупреждающего звукового сигнала 55 — «масса» кузова SUZUKI
Где находятся предохранители на сузуки гранд витара
Suzuki Grand Vitara представляет третье поколение модельного ряда Витара. В данной публикации вы найдёте описание блоков предохранителей и реле Сузуки Гранд Витара выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы покажем где находятся данные блоки, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 –>
p, blockquote 2,0,0,0,0 –>
Исполнение блоков и количество элементов в них в Вашем Suzuki Grand Vitara может отличаться от представленного и зависит от года выпуска и уровня комплектации автомобиля. А если не подходят схемы, изучите описание для Сузуки Витара.
Основной блок
p, blockquote 4,0,0,0,0 –>
Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.
p, blockquote 5,0,0,0,0 –>
p, blockquote 6,0,0,0,0 –>
Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.
p, blockquote 7,0,1,0,0 –>
p, blockquote 8,0,0,0,0 –>
Схема
p, blockquote 9,0,0,0,0 –>
p, blockquote 10,0,0,0,0 –>
Описание предохранителей
p, blockquote 11,0,0,0,0 –>
| 1 | 15А Электромагнитная муфта кондиционера |
| 2 | 20А Подогреватель кислородного датчика |
| 3 | 15А Электропривод дроссельной заслонки |
| 4 | 20А АКПП |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 15А Звуковой сигнал |
| 7 | 20А Противотуманные фары |
| 8 | 20А Обогреватель зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар |
| 9 | 40А Вентилятор отопителя |
| 10 | 30А Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления ABS 1, блок управления ESP |
| 12 | 20А Главное реле |
| 13 | 30А Электро насос омывателя фар |
| 14 | 10А Левая фара (дальний свет) |
| 15 | 10А Правая фара (дальний свет) |
| 16 | 10А Реле дальнего света фар, реле ближнего света фар |
| 17 | 40А Стартер ST |
| 18 | 40А Замок зажигания IGN |
Реле
p, blockquote 12,0,0,0,0 –>
| A | Реле дальнего света фар |
| B | Реле ближнего света фар |
| C | Реле стартера |
| D | Реле бензонасоса |
| E | Главное |
| F | Электродвигателя вентилятора отопителя |
| G | Электропривода дроссельной заслонки |
| H | Электродвигателя вентилятора системы охлаждения №1, 2, 3 |
| I | |
| J | |
| K | Реле стоп-сигналов |

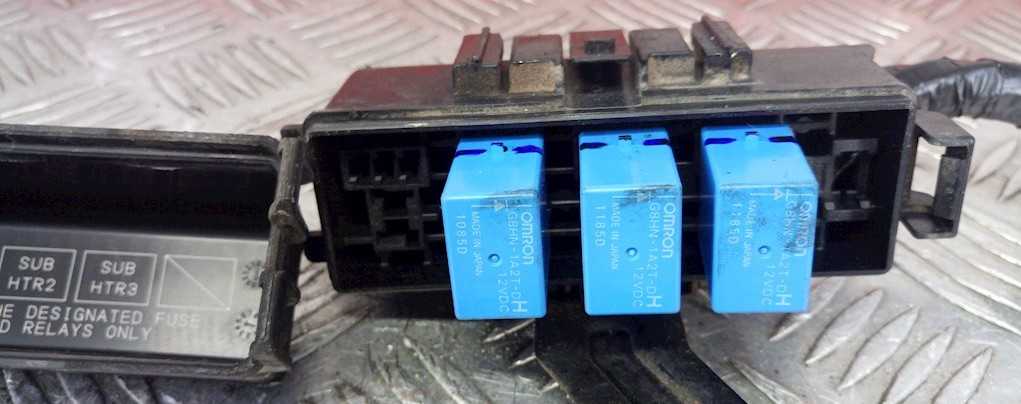

Дополнительный блок реле
p, blockquote 13,0,0,0,0 –>
p, blockquote 14,1,0,0,0 –>
Дополнительный блок
Он находится не далеко от аккумулятора и состоит из силовых предохранителей.
p, blockquote 15,0,0,0,0 –>
p, blockquote 16,0,0,0,0 –>
Схема
p, blockquote 17,0,0,0,0 –>
p, blockquote 18,0,0,0,0 –>
Обозначение
p, blockquote 19,0,0,0,0 –>
| 1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
| 2 | 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 |
| 3 | |
| 4 | 40А Блок управления 4WD |
| 5 | 50А Замок зажигания |
| 6 | 60А Блок предохранителей №2, реле ближнего света фар, монтажный блок |
| 7 | Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2 |
| 8 | Блок предохранителей №2 |
Блок в салоне
Крепится на левой стойке, со стороны водителя, под панелью приборов.
p, blockquote 20,0,0,0,0 –>
p, blockquote 21,0,0,1,0 –>

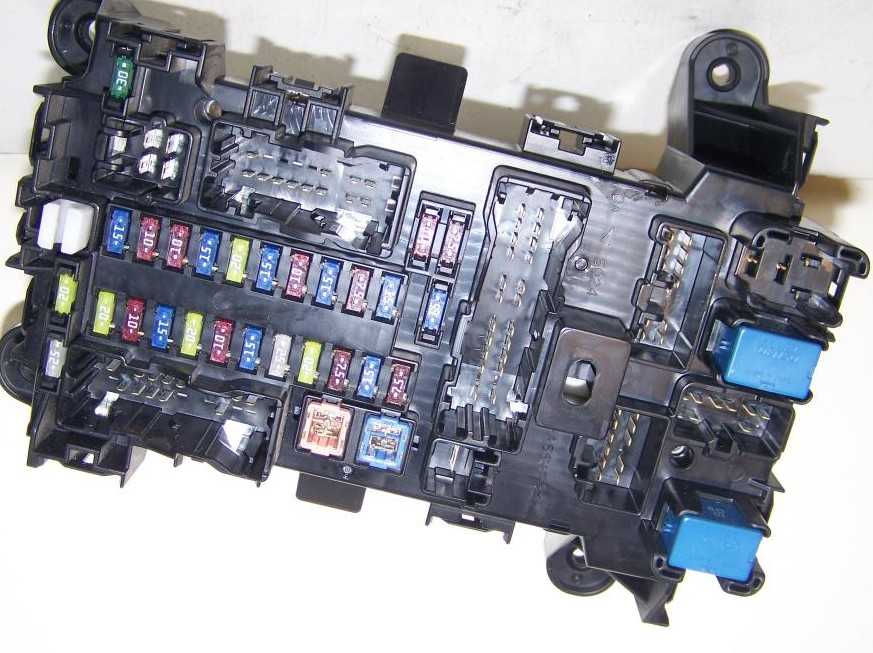

Фотография
p, blockquote 22,0,0,0,0 –>
p, blockquote 23,0,0,0,0 –>
Актуальная схема будет нанесена на защитную крышку блока.
p, blockquote 24,0,0,0,0 –>

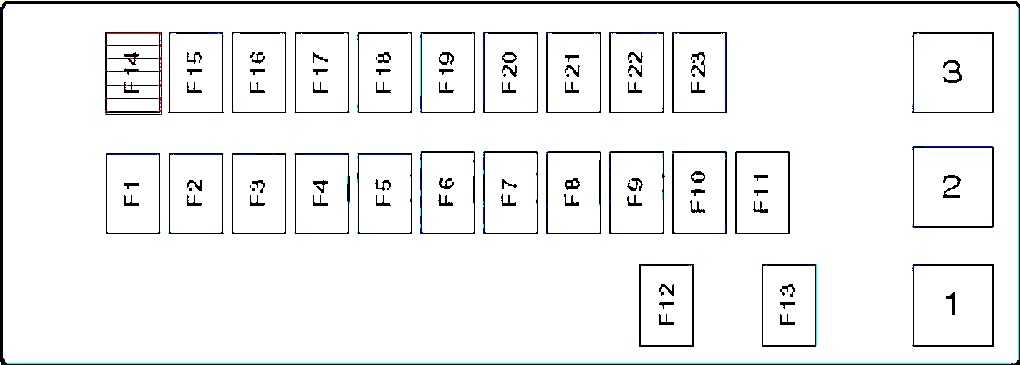

Схема
p, blockquote 25,0,0,0,0 –>
p, blockquote 26,0,0,0,0 –>
Назначение
p, blockquote 27,0,0,0,0 –>
| 1 | Реле задних габаритов |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле блокировки селектора КПП (диапазон “P”) |
| F1 | (20А) Генератор, катушки зажигания, ЭБУ двигателем |
| F2 | (10А) Блок управления электрооборудованием, комбинация приборов |
| F3 | (15А) Блок управления электрооборудованием, дисплей, аудио система |
| F4 | (20А) Центральный замок |
| F5 | (10А) Задние габариты |
| F6 | (15А) Лампа освещения салона |
| F7 | (25А) Люк |
| F8 | (20А) Электронный блок управления двигателем ECM |
| F9 | (7,5А) Система запуска |
| F10 | (15А) Аварийная сигнализация, Реле-прерыватель указателей поворота |
| F11 | (7,5А) Лампа подсветки косметического зеркала |
| F12 | (30А) Электропривод стеклоподъёмников |
| F13 | (20А) Электропривод стеклоподъёмников |
| F14 | (15А) Подушка безопасности |
| F15 | (10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса |
| F16 | (10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар |
| F17 | (15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3 |
| F18 | (20А) Очиститель лобового стекла |
| F19 | (15А) Предохранитель прикуривателя, разъем зарядки |
| F20 | (10А) Система поддержания скорости, Выключатель стоп-сигналов |
| F21 | (15А) Разъем зарядки |
| F22 | (7,5А) Задние противотуманные фонари, Комбинированный переключатель |
| F23 | (15А) Стоп-сигналы |
За передний прикуриватель отвечает предохранитель номер 19 на 15А, а за дополнительные розетки — 21 на 15А.
Схема предохранителей и реле Сузуки Гранд Витара
Силовые реле и предохранители Suzuki Grand Vitara выполняют основную защитную роль в автомобиле. Вставки отвечают за безопасность электронных агрегатов и оборудования всей машины.
В первом поколении с 1998 до 2003 года включительно, большого количества предохранителей не было. Это аргументировано отсутствием сложного оборудования на борту. Второе поколение начало выпускаться с 2005 года, но в СНГ машины массово поступили только в 2008-ом. До этого времени авто не пользовались большой популярностью.
Расположение монтажных блоков здесь продумано. Плавкие вставки легко заменить и обслуживать. Имеется достаточная степень защиты от попадания пыли, влаги.
Блоки разгрузочных и управляющих реле и предохранителей УАЗ Патриот и УАЗ Пикап 2018 года, назначение реле и предохранителей.
Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен под крышкой на панели приборов слева от рулевой колонки. Схема расположения разгрузочных и управляющих реле и предохранителей находиться на внутренней стороне крышки блока.
Для доступа к блоку разгрузочных и управляющих реле и предохранителей необходимо:
— Вывести из зацепления две защелки с оборотной стороны крышки блока, расположенные в нижней ее части. — Поочередно расфиксировать пять клипс, расположенные по периметру крышки, прикладывая усилие в горизонтальной плоскости. В противоположном от движения автомобиля направлений
— Осторожно снять крышку не прикладывая чрезмерных усилий
Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен на левой надставке брызговика автомобиля. Схема расположения разгрузочных и управляющих реле и предохранителей находится на внутренней стороне крышки блока. Для доступа к реле и предохранителям блока реле необходимо снять крышку блока.
Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап.
Назначение реле.
R1 — реле включения противотуманных фар. R2 — реле включения дальнего света фар. R3 — реле дополнительного отопителя салона. R4 — не устанавливается. R5 — реле включения ближнего света фар. R6 — реле компрессора кондиционера. R7 — реле включения обогрева стекла двери задка и зеркал. R8 — прерыватель стеклоочистителя. R9 — дополнительное (разгрузочное) реле. R10 — реле обогрева ветрового стекла. R11 — реле блокировки дифференциала заднего моста. R12 — реле времени обогрева ветрового стекла.
Электрические цепи, защищаемые плавкими предохранителями.
F1 — 10А — Раздаточная коробка «Dymos», кл. 15. F2 — 15А — Розетка салона. F3 — 10А — Компрессор кондиционера. F4 — 30А — Блок управления электропакетом, кл.30. F5 — 7.5А — Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения. F6 — 40А — Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал. F7 — 10А — Противотуманная фара левая. F8 — 10А — Противотуманная фара правая. F9 — 30А — Переключатель стекпоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний. F10 — 20А — Обогрев стекла двери задка, зеркал, МУС. F11 — Не устанавливается, резерв. F12 — 20А — Прикуриватель, розетка в багажном отделении. F13 — 30А — Раздаточная коробка «Dymos», кл. 30. F14 — 10А — Стеклоподъемники (модуль двери водителя). F15 — 5А — Кл. 34 комбинации приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации.
F16 — 15А — Подушка безопасности. F17 — 10А — Медиасистема. F18 — 15А — Блокировка дифференциала. F19 — 10А — Дальний свет фар левый. F20 — 10А — Дальний свет фар правый. F21 — 7.5А — Ближний свет фар левый. F22 — 7,5А — Ближний свет фар правый. F23 — 5А — Габаритный огонь правый. F24 — 5А — Габаритный огонь левый. F25 — 60А — Обогрев ветрового стекла. F26 — 10А — Резерв. F27 — 10А — Резерв. F28 — 30А — Резерв. F29 — 40А — Резерв. F30 — 20А — Резерв.
Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап.
Назначение реле.
R1 — реле стартера. R2, R7 — не устанавливаются. R3 — реле подогревателя. R4 — реле подогревателя. R5 — реле звукового сигнала. R6 — реле КМПСУД. R8 — реле электровентилятора. R9 — реле электробензонасоса. R10 — реле электровентилятора.
Электрические цепи, защищаемые плавкими предохранителями.
F1 — 15А — Звуковой сигнал. F2 — Не устанавливается, резерв. F3 — 30А — Электровентилятор 2. F4 — 25А — АБС (ESP). F5 — 5А — Приборы. F6 — 20А — Электробензонасос. F7 — 20А — Стартер. F8 — 30А — Электровентилятор 1. F9 — 10А — КМПСУД. F10 — 10А — АБС (ESP). F11 — 20А — Подогреватель. F12 — 5А — Подогреватель. F13 — 25А — Подогреватель. F14 — Не устанавливается, резерв. F15 — Не устанавливается, резерв. F16 — Не устанавливается, резерв. F17 — 60А — Монтажный блок. F18 — 40А — АБС (ESP). F19 — 60А — Монтажный блок.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При снятии реле и предохранителей не допускается применять металлические предметы. Не допускается применять предохранители, не предусмотренные конструкцией.
Маркировка предохранителей
Заводская маркировка реле и плавких вставок на Suzuki Grand Vitara соответствует европейским стандартам, в результате чего встречается преимущественно с последовательной нумерованной маркировкой.
Расшифровать предохранители и узнать функциональное предназначение каждого элемента в блок можно сверив маркированный номер с данными из нижеприведенной таблице.
| Номер предохранителей на схеме блока | Функциональное предназначение элемента |
|---|---|
| F1 | Элемент отвечает за работу модуля обогрева заднего ветрового стекла |
| F2 | Предохранитель служит для питания цепи звукового сигнала, иногда через данный узел также подключают дополнительный охранный комплекс |
| F3 | Деталь служит для защиты противотуманных фар от короткого замыкания |
| F4 | Деталь необходима для питания модулей обогрева и электроприводов зеркал заднего вида |
| F5 | Предохранитель отвечает только за стабильную работу компрессора кондиционера |
| F6 | Деталь необходима для исправной работы подогреваемого датчика кислорода |
| F7 | Предохранитель необходим для предупреждения короткого замыкания цепи электродвигателя дроссельной заслонки |
| F8 | Элемент отвечает только за работу ближнего света правой фары головного освещения |
| F9 | Элемент отвечает только за работу ближнего света левой фары головного освещения |
| F10 | Деталь необходима для стабильной работы замка зажигания |
| F11 | Предохранитель защищает от короткого замыкания цепь стартера |
| F12 | Дополнительный предохранитель для общей цепи фар в автомобиле |
| F13 | Элемент отвечает только за работу лампы правой фары головного освещения |
| F14 | Элемент отвечает только за работу лампы левой фары головного освещения |
| F15 | Деталь необходима для стабильной работы омывателя фар |
| F16 | Модуль, контролирующий основные цепи зажигания |
| F17 | Предохранитель отвечает только за работу модуля антиблокировки колес |
| F18 | Предохранитель отвечает только за работу модуля антиблокировки колес |
| F19 | Предохранитель отвечает только за работу модуля электро отопителя в салоне |
В случае острой необходимости данную процедуру рекомендуется доверить профессиональным механикам, в противном случае возможно неправильно подключение оборудования и магистральных электроцепей, что может стать причиной короткого замыкания и дорогостоящего ремонта в ближайшем будущем.
Схема предохранителей Suzuki Grand Vitara 2005-2015
Использована информация из руководств по эксплуатации 2008 и 2010 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранители прикуривателя (розетка) в Suzuki Grand Vitara расположены в блоке предохранителей панели приборов – см. предохранители «АКК 3» и «АКК 2».
Оглавление
Блок предохранителей в моторном отсеке
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | A | Name | Цепь защищена |
|---|---|---|---|
| 1 | 15 | КПРСР | Компрессор кондиционера |
| 2 | 20 | О2 ХТР | Нагреватель датчика O2 |
| 3 | 15 | ТР ТО | Дроссельный двигатель |
| 4 | 20 | AT | Автоматическая коробка передач |
| 5 | 25 | RR DEF | Задний обогреватель |
| 6 | 15 | HORN | Horn |
| 7 | 20 | противотуманные фары | Передняя противотуманная фара |
| 8 | 20 | МРР ХТР | Зеркальный обогреватель |
| 9 | 40 | ФР УДАР | Двигатель переднего вентилятора |
| 10 | 30 | АБС 2 | привод АБС |
| 11 | 50 | АБС 1 | привод АБС |
| 12 | 20 | FI | Главный предохранитель |
| 13 | — | — | — |
| 14 | 10 | В/Д Л | Фара дальнего света, левая |
| 15 | 10 | В/Л Р | Фара дальнего света, правая |
| 16 | 10 | H/L | Фара |
| 17 | 40 | ST | Пусковой двигатель |
| 18 | 40 | IGN | Зажигание |
| 19 | 15 | В/Н НИЖ Н | Фара ближнего света, левая |
| 20 | 15 | В/Н НГ П | Фара ближнего света, правая |
| 21 | 80 | Все оборудование |
Первичные предохранители
| Name | Описание |
|---|---|
| 60А ЛАМПА | Головной свет, Аксессуар, Плафон, Люк на крыше, Аварийная сигнализация, Дверной замок, Задний противотуманный фонарь, Стоп-сигнал, Задний фонарь |
| 50А ЗАЖИГ 2 | Стеклоочиститель/омыватель, Стеклоподъемники, Обогрев сидений |
| 40А полный привод | полный привод |
| 30А РДТР 1 | Вентилятор радиатора |
| 30А РДТР 2 | Вентилятор радиатора |
Схема блока предохранителей (2008 г.)
Назначение предохранителей в салоне (2008 г.)
| № | A | Name | Цепь защищена |
|---|---|---|---|
| A | 15 | STOP | Стоп-сигнал |
| B | — | — | — |
| C | 15 | АКК 3 | Розетка для аксессуаров |
| D | 10 | КРУИЗ | Круиз-контроль |
| E | 15 | АКК 2 | Гнездо для прикуривателя или аксессуара |
| F | 20 | WIP | щетка стеклоочистителя |
| G | 15 | IG2 СИГ | Сигнал зажигания и подогрев сиденья |
| H | 10 | BACK | Задний фонарь |
| I | 10 | АБС/ЭСП | Контроллер ABS или ESP |
| J | 15 | A/B | Воздушная подушка |
| K | — | — | — |
| L | 15 | HAZ | Аварийная световая сигнализация |
| M | 7.5 | ST SIG | Сигнал стартера |
| N | 20 | РР УДАР | — |
| O | 25 | S/R | Мотор солнечной крыши |
| P | 15 | DOME | Купольная лампа |
| Q | 10 | TAIL | Задний свет |
| R | 20 | D/L | Привод замка двери |
| S | 15 | ACC | Радио, Дверное зеркало с дистанционным управлением |
| T | 10 | МЕТР | метр |
| U | 20 | ИС КАТУШКА | Катушка зажигания |
| V | 20 | П/В Т | Электростеклоподъемник |
| W | 30 | P/W | Электростеклоподъемник |
Назначение предохранителей в салоне (2010 г.)
| № | A | Name | Цепь защищена |
|---|---|---|---|
| A | 10 | DOME | Купольная лампа |
| B | 10 | STOP | Стоп-сигнал |
| C | — | — | — |
| D | 15 | АКК 3 | Розетка для аксессуаров |
| E | 10 | КРУИЗ | Круиз-контроль |
| F | 15 | АКК 2 | Гнездо для прикуривателя или аксессуара |
| G | 20 | WIP | щетка стеклоочистителя |
| H | 15 | IG2 СИГ | Сигнал зажигания и подогрев сиденья |
| I | 10 | BACK | Задний фонарь |
| J | 10 | АБС/ЭСП | Контроллер ABS или ESP |
| K | 15 | A/B | Воздушная подушка |
| L | 15 | РАДИО | Радио |
| M | 15 | HAZ | Аварийная световая сигнализация |
| N | 7.5 | ST SIG | Сигнал стартера |
| O | 10 | ECM | Модуль управления двигателем |
| P | 25 | S/R | Мотор солнечной крыши |
| Q | 25 | B/U | Резервное копирование |
| R | 10 | TAIL | Задний свет |
| S | 20 | D/L | Привод замка двери |
| T | 15 | ACC | Радио, Дверное зеркало с дистанционным управлением |
| U | 10 | МЕТР | метр |
| V | 20 | ИС КАТУШКА | Катушка зажигания |
| W | — | — | — |
| X | 30 | P/W | Электростеклоподъемник |
Блоки реле в Suzuki Grand Vitara
В подкапотном пространстве кроссовера расположен основной блок коммутационных выключателей.
При превышении установленного порога мощности реле прерывают соединение потребителей:
- фар дальнего света (А);
- стартера (С);
- бензонасоса (D);
- вентилятора (F);
- дроссельной заслонки (G).
Расшифровка блока реле под капотом.
В салоне находятся 3 выключателя, имеющие 4 контакта. Коммутационные аппараты предназначены для задних габаритов, вспомогательных электроцепей, КПП (раздатка).
Реле имеют 2 замыкающих контакта и укомплектованы разъемом. На корпусе выключателя обозначено оптимальное напряжение 12 V и максимальный ток в амперах.
Блоки под капотом
Основной блок
Находится с левой стороны, рядом со стойкой. Закрыт защитной крышкой.
Текущее назначение предохранителей и реле показано в виде схемы на задней стороне крышки.
Схема
Описание предохранителей
| 1 | 15A Электромагнитная муфта кондиционера |
| 2 | 20А подогреватель кислородного датчика |
| 3 | 15А электрический газ |
| 4 | 20А автоматическая коробка передач |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 15А Рог |
| 7 | 20А противотуманные фары |
| 8 | 20А Обогрев зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная лампа, реле ближнего света |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная лампа, реле ближнего света |
| 9 | Тепловентилятор 40А |
| 10 | 30A Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления 1 АБС, блок управления ESP |
| 12 | 20А главное реле |
| 13 | 30A Электрический насос для фар |
| 14 | 10А левая фара (дальний свет) |
| 15 | 10А правый передний фонарь (дальний свет) |
| 16 | 10А Реле дальнего света, реле ближнего света |
| 17 | 40А Стартер ST |
| 18 | 40A Замок зажигания IGN |
Реле
| 1 | Реле дальнего света |
| Б | Реле ближнего света фар |
| С | Реле стартера |
| Д | Реле топливного насоса |
| Е | Главное |
| Ф | Двигатель вентилятора отопителя |
| Грамм | Электрический газ |
| ЧАС | Двигатель вентилятора охлаждения №1, 2, 3 |
| Я | |
| Дж | |
| К | Реле стоп-сигнала |
Дополнительный релейный блок
Дополнительный блок
Он расположен недалеко от батареи и состоит из токовых предохранителей.
Схема
Обозначение
| 1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
| 2 | Реле электродвигателя вентилятора охлаждения 30/40 А № 2 и № 1 |
| 3 | |
| 4 | 40А блок управления 4WD |
| 5 | 50А Замок зажигания |
| 6 | Блок предохранителей 60А №2, реле ближнего света, монтажный блок |
| 7 | Встроенный блок реле №1, встроенный блок реле №2, блок предохранителей №2 |
| 8 | Блок предохранителей №2 |
Блок в салоне
Крепится на левой стойке, со стороны водителя, под панелью приборов.
Фотография
Актуальная схема будет нанесена на защитную крышку блока.
Схема
Назначение
| 1 | Реле задних габаритов |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле блокировки селектора КПП (диапазон “P”) |
| F1 | (20А) Генератор, катушки зажигания, ЭБУ двигателем |
| F2 | (10А) Блок управления электрооборудованием, комбинация приборов |
| F3 | (15А) Блок управления электрооборудованием, дисплей, аудио система |
| F4 | (20А) Центральный замок |
| F5 | (10А) Задние габариты |
| F6 | (15А) Лампа освещения салона |
| F7 | (25А) Люк |
| F8 | (20А) Электронный блок управления двигателем ECM |
| F9 | (7,5А) Система запуска |
| F10 | (15А) Аварийная сигнализация, Реле-прерыватель указателей поворота |
| F11 | (7,5А) Лампа подсветки косметического зеркала |
| F12 | (30А) Электропривод стеклоподъёмников |
| F13 | (20А) Электропривод стеклоподъёмников |
| F14 | (15А) Подушка безопасности |
| F15 | (10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса |
| F16 | (10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар |
| F17 | (15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3 |
| F18 | (20А) Очиститель лобового стекла |
| F19 | (15А) Предохранитель прикуривателя, разъем зарядки |
| F20 | (10А) Система поддержания скорости, Выключатель стоп-сигналов |
| F21 | (15А) Разъем зарядки |
| F22 | (7,5А) Задние противотуманные фонари, Комбинированный переключатель |
| F23 | (15А) Стоп-сигналы |
Блоки под капотом
Основной блок
p, blockquote 4,0,0,0,0 —>
Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
Схема
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание предохранителей
p, blockquote 11,0,0,0,0 —>
| 1 | 15А Электромагнитная муфта кондиционера |
| 2 | 20А Подогреватель кислородного датчика |
| 3 | 15А Электропривод дроссельной заслонки |
| 4 | 20А АКПП |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 15А Звуковой сигнал |
| 7 | 20А Противотуманные фары |
| 8 | 20А Обогреватель зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар |
| 9 | 40А Вентилятор отопителя |
| 10 | 30А Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления ABS 1, блок управления ESP |
| 12 | 20А Главное реле |
| 13 | 30А Электро насос омывателя фар |
| 14 | 10А Левая фара (дальний свет) |
| 15 | 10А Правая фара (дальний свет) |
| 16 | 10А Реле дальнего света фар, реле ближнего света фар |
| 17 | 40А Стартер ST |
| 18 | 40А Замок зажигания IGN |
Реле
p, blockquote 12,0,0,0,0 —>
| A | Реле дальнего света фар |
| B | Реле ближнего света фар |
| C | Реле стартера |
| D | Реле бензонасоса |
| E | Главное |
| F | Электродвигателя вентилятора отопителя |
| G | Электропривода дроссельной заслонки |
| H | Электродвигателя вентилятора системы охлаждения №1, 2, 3 |
| I | |
| J | |
| K | Реле стоп-сигналов |
Дополнительный блок реле
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,1,0,0,0 —>
Дополнительный блок
Он находится не далеко от аккумулятора и состоит из силовых предохранителей.
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Схема
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Обозначение
p, blockquote 19,0,0,0,0 —>
| 1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
| 2 | 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 |
| 3 | |
| 4 | 40А Блок управления 4WD |
| 5 | 50А Замок зажигания |
| 6 | 60А Блок предохранителей №2, реле ближнего света фар, монтажный блок |
| 7 | Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2 |
| 8 | Блок предохранителей №2 |
