Система электрооборудования
Технические данные 1. Общие сведения 2. Поиск неисправностей — общие сведений 3. Предохранители — общие сведения 4. Плавкие перемычки — общие.
Общие сведения
Электрооборудование рассчитано на питание от положительного полюса 12 В- батареи, с массой соединен отрицательный полюс. Контрольные лампы и приборы.
Технические данные
Лампы (мощность в Вт и тип) Фары с неразборным излучателем 65/55 Н6052 галогенные 65/35 Н6054 Передняя комбинация ламп.
Указатели поворотов и аварийная сигнализация — общие сведения
Прерыватели указателя поворота и аварийной сигнализации смонтированы под передней панелью и над рулевой колонкой. Если один из указателей не мигает.
Фары — регулировка
1. Фары регулируются винтами (фото). Самостоятельно можно лишь приближенно отрегулировать пучок фар, точная регулировка выполняется в автосервисе. 2.
Плавкие перемычки — общие сведения
Плавкие перемычки предназначены для защиты цепи при больших токовых перегрузках. Перемычки используются в сильноточных цепях, защитить которые.
Поиск неисправностей — общие сведений
В состав электрических цепей автомобиля входят потребитель, выключатели, реле и провода, соединенные по прилагаемой схеме (см. ниже). Перед тем как.
Переключатели — проверка
1. Выключатели проверяются омметром с использованием прилагаемой принципиальной схемы. Схемы проверки переключателей поворотов/звукового сигнала и.
Предохранители — общие сведения
Цепи электрооборудования автомобиля защищаются предохранителями или плавкими перемычками (фото). Монтажный блок предохранителей смонтирован под.
Реле — общие сведения
Реле применяются для управляемого включения и отключения потребителя под действием электрического сигнала. Если реле неисправно, то данный.
-
Как установить магнитолу на ниву тревел
-
Коробка передач чери амулет а15 схема
-
Распиновка эбу 1g fe beams
-
Как удалить брелок из памяти сигнализации томагавк 9010
- Натяжка ремня генератора ниссан ад
Замена предохранителей на nissan primera p12
Подготовительный этап:
- Отвертка с плоским наконечником;
- Дополнительное освещение;
- Комплект новых реле – коммутаторов, предохранителей;
- Пинцет для извлечения плавильных элементов.
Последовательность действий при замене модулей в салоне:
- Устанавливаем машину в периметр ремонтной зоны, блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
- Левый руль: открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, снимаем крышку;
- По порядковому номеру, указанному на тыльной стороне крышки, находим модуль. Пинцетом извлекаем его со штатного места, заменяем новым.
Чтобы заменить монтажный блок целиком необходимо дополнительно открутить два крепежных винта, фиксирующих плату к корпусу торпеды.
Замена предохранителей в моторном отсеке Ниссан Примера третьего поколения (Р12):
- Выключаем зажигание, выжимаем стояночный тормоз на Nissan Primera P12, открываем капот;
- Слева за аккумуляторной батареей расположен пластиковый корпус черного цвета, отщелкиваем крышку;
- По порядковому номеру находим предохранитель, реле – коммутатор. Извлекаем его, заменяем новым по мере необходимости, проводим профилактику.
Замена предохранителей
Электрические предохранители
Моторный отсек
Внимание: — Запрещается применять предохранители с номинальным значением тока, отличающимся в большую или меньшую сторону от указанного на перегоревшем предохранителе. Это может привести квыходу из строя электрической системы или возникновению пожара
— При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей.
3. Откройте капот.
4. Снимите крышку блока предохранителей/плавких вставок, нажав на язычок, затем поднимите крышку сначала справа, а затем слева.
6. Извлеките перегоревший предохранитель с помощью специального съемника, находящегося в блоке предохранителей впассажирском салоне.
7. Перегоревший предохранитель (A) следует заменить новым (B).
Если перегорел и новый предохранитель, обратитесь на сервисную станцию официального дилера Nissan для проверки и ремонта электрооборудования автомобиля.
В держателе также находятся предохранители. Для их проверки и/или замены обратитесь на сервисную станцию официального дилера Nissan.
Блок предохранителей в пассажирском салоне
Внимание: Запрещается применять предохранители с номинальным значением тока, отличающимся в большую или меньшую сторону от указанного на перегоревшем предохранителе. Это может привести квыходу из строя электрической системы или к возникновению пожара
При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей.
3. Снимите крышку (1) блока предохранителей.
5. Удалите перегоревший предохранитель с помощью специального съемника (2).
6. Перегоревший предохранитель (A) следует заменить новым (B).
Если перегорел и новый предохранитель, обратитесь на сервисную станцию официального дилера Nissan для проверки и ремонта электрооборудования автомобиля.
Выключатель питания для длительного хранения автомобиля (для некоторых вариантов исполнения автомобиля)
Если какое-либо электрооборудование не работает, извлеките переключатель длительного хранения и убедитесь в том, что предохранитель исправен.
Примечание: Указанный переключатель необходимо использовать при постановке автомобиля на длительное хранение. Даже если этот переключатель неисправен, нет необходимости его заменять. Извлеките предохранитель из переключателя, после чего замените предохранитель только в блоке предохранителей.
Извлечение переключателя длительного хранения
3. Откройте крышку блока предохранителей.
4. Захватите переключатель и выньте его в показанном на рисунке направлении.
Находится в панели приборов, с левой тыльной стороны.
Видео пример доступа и замену предохранителя прикуривателя можете посмотреть в данном видео.
Предохранители в салоне
Вариант 1
Описание
Верхний рядГруппа BAT1. 20А — электрообогрев заднего стекла2. 10А — стоп-сигналы3. 15А — гнездо прикуривателя в салоне4. 10А — салонное освещение5. 10А — фары6. 10А — запасная цепь (предохранитель по умолчанию не используется)7. 10А — электрообогрев переднего стекла (опция)
Группа IGN11. 10А — блок управления двигателем2. 10А — SRS (подушки безопасности)3. 10А — электрооборудование впрыска4. 10А — запасная цепь (предохранитель по умолчанию не используется)5. 15А — топливный насос
Группа ST1. 10А — стартер
Нижний рядГруппа IGN11. 10А — ABS (антиблокировочная система)2. 20А — передние дворники3. 10А — задний дворник4. 10А — поворотные сигналы5. 10А — приборная панель
Группа IGN21. 15А — вентилятор охлаждения двигателя2. 15А — вентилятор охлаждения двигателя3. 10А — кондиционер
Группа ACC1. 10А — электрозеркала2. 10А – аудиооборудование
Вариант 2
Зачем менять предохранитель звукового сигнала на Nissan Terrano?
.Итак, начнем наш контент о расположении предохранителя звукового сигнала вашего Nissan Terrano в интересах изменить его. У вас может сложиться впечатление, что предохранитель перегорел, но вы не уверены. Если вы больше не можете использовать звуковой сигнал автомобиля, вполне возможно, что спусковым крючком является предохранитель
Важно знать, что предохранитель действует как защитное устройство, чтобы избежать перенапряжения на вашем Nissan Terrano
Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и проверить целостность нити с помощью простого визуального контроля. Как правило, хочется замените предохранитель клаксона Nissan Terrano, когда он больше не будет работать без видимой причины . Если ваша батарея функционирует нормально, возможно, проблема связана с предохранителем.
Схемы расположения предохранителей и реле в Nissan Terrano
Схема монтажа предохранителей определяется поколением и уровнем оснащенности, на Terrano III в моторном отсеке расположены силовые вставки:
- головных противотуманных фар;
- контроллера системы курсовой стабилизации;
- нитей обогрева ветрового стекла;
- системы управления стартером;
- контроллера и датчиков двигателя;
- привода компрессора кондиционера;
- двигателя вентилятора системы охлаждения;
- силового привода насоса усилителя рулевого управления;
- катушек зажигания и форсунок для подачи топлива;
- системы регулировки фаз газораспределения (только для бензинового мотора);
- питания контроллера автоматической трансмиссии;
- системы снижения токсичности выхлопа.
При использовании дизеля на борту ставились компоненты для защиты цепей питания свечей накаливания. Под капотом всех Terrano III находятся реле для коммутации цепей стартера, обогрева стекол, топливного насоса, клаксона и сирены штатной противоугонной сигнализации.

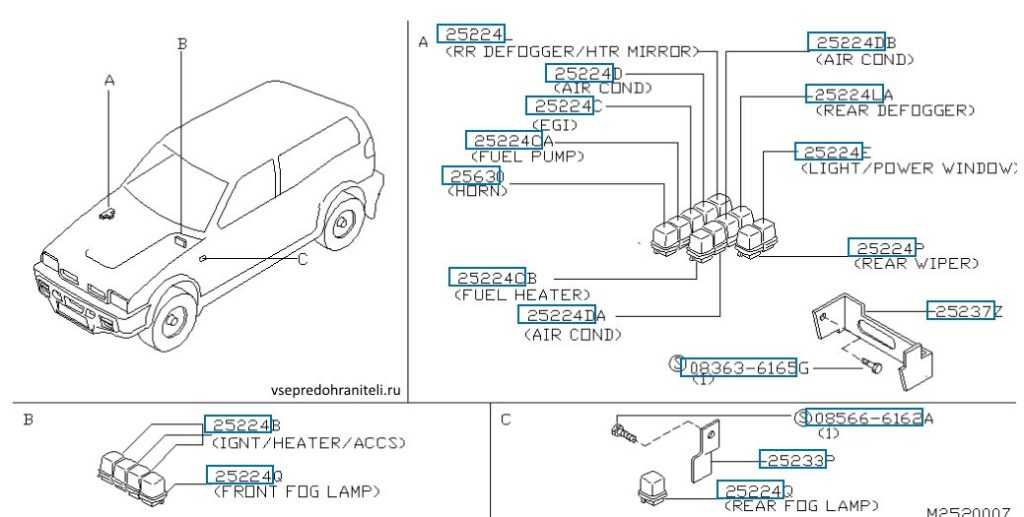

Расположение реле.

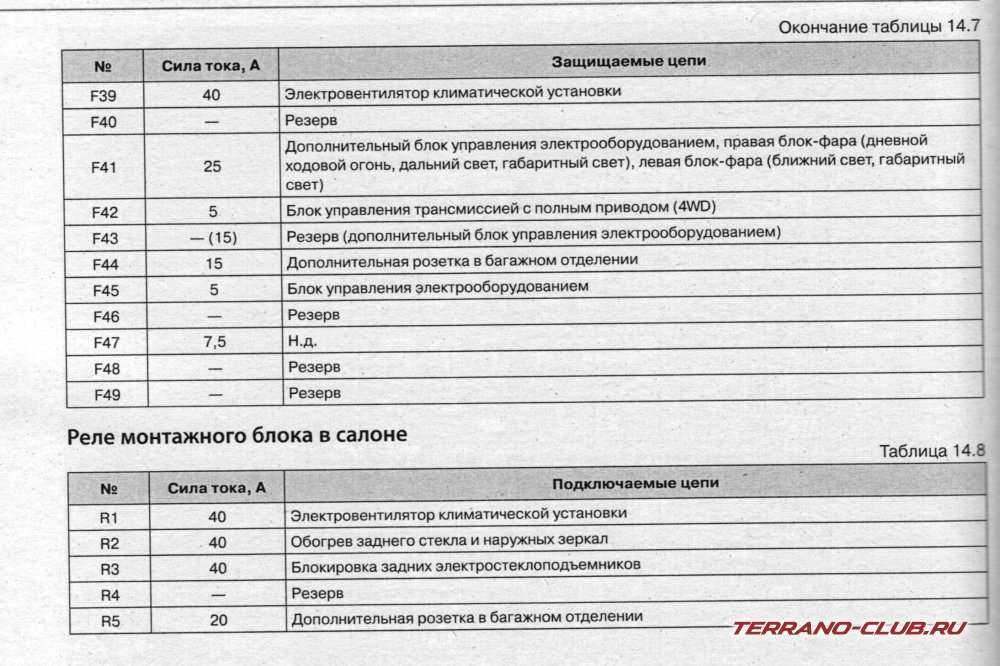

Расшифровка обозначений реле.
1 и 2 поколения
В данном разделе представлены наиболее популярные блоки с предохранителями и реле для автомобилей произведенных до 2013 года.
p, blockquote 4,0,0,0,0 —>
Блок в салоне

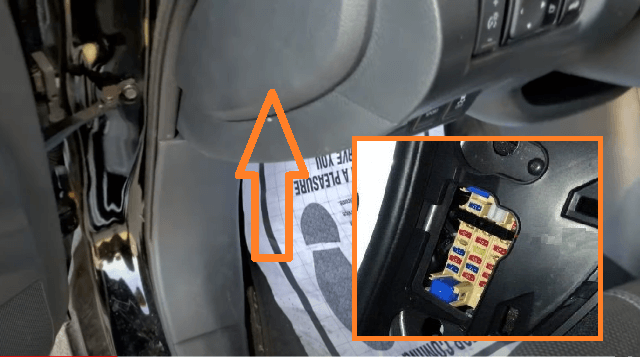

Находится в панели приборов за защитной крышкой около рулевой рейки.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Вариант 1

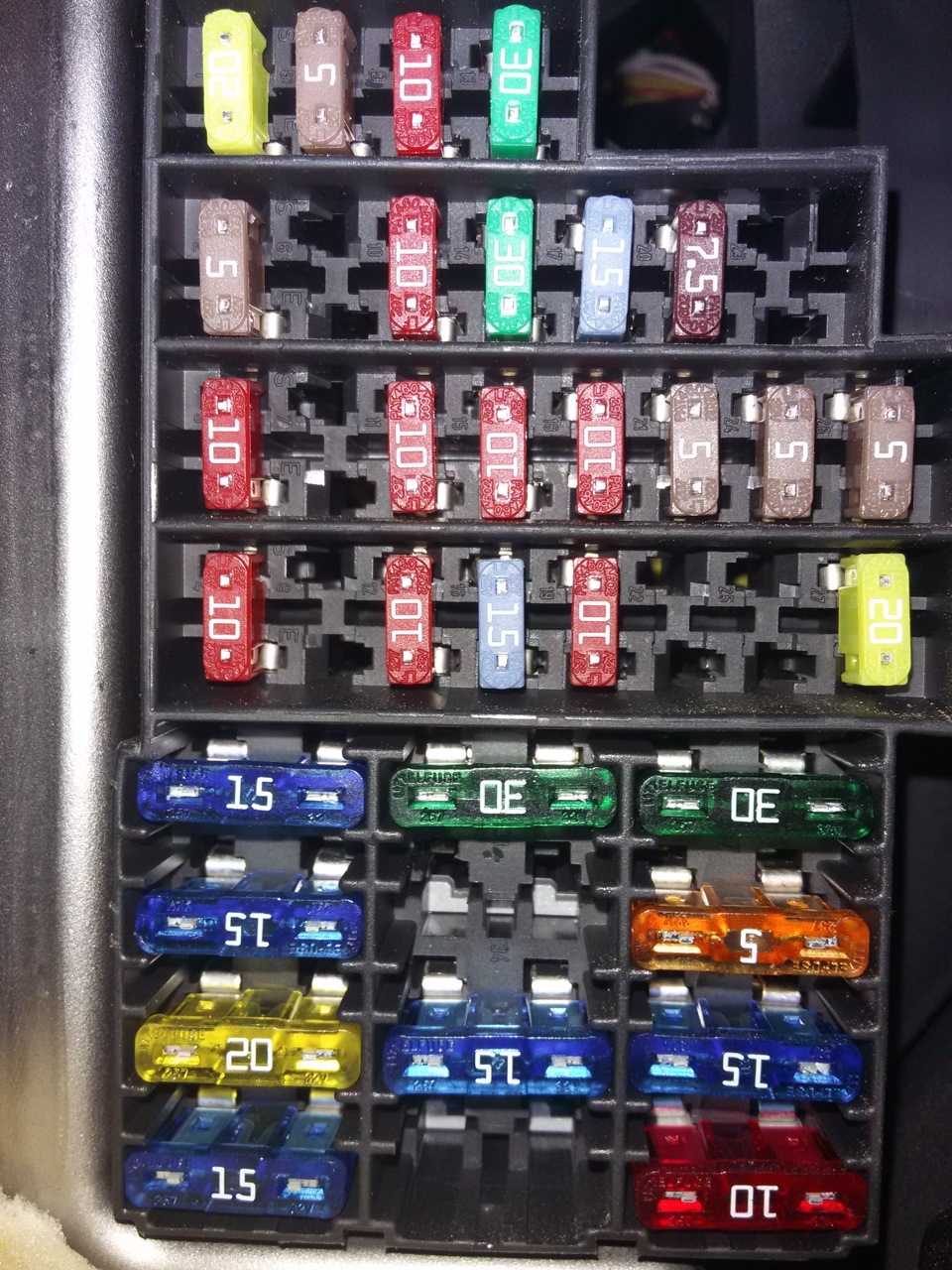

Фотография
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Описание 1
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание 2
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>

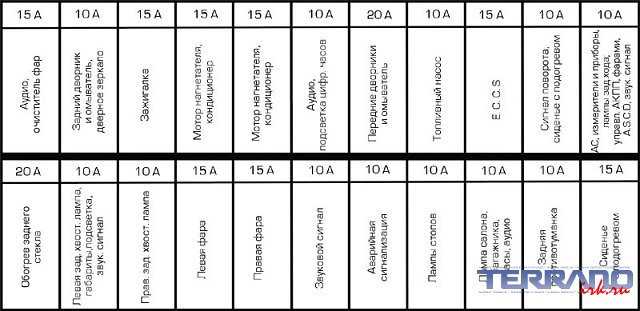

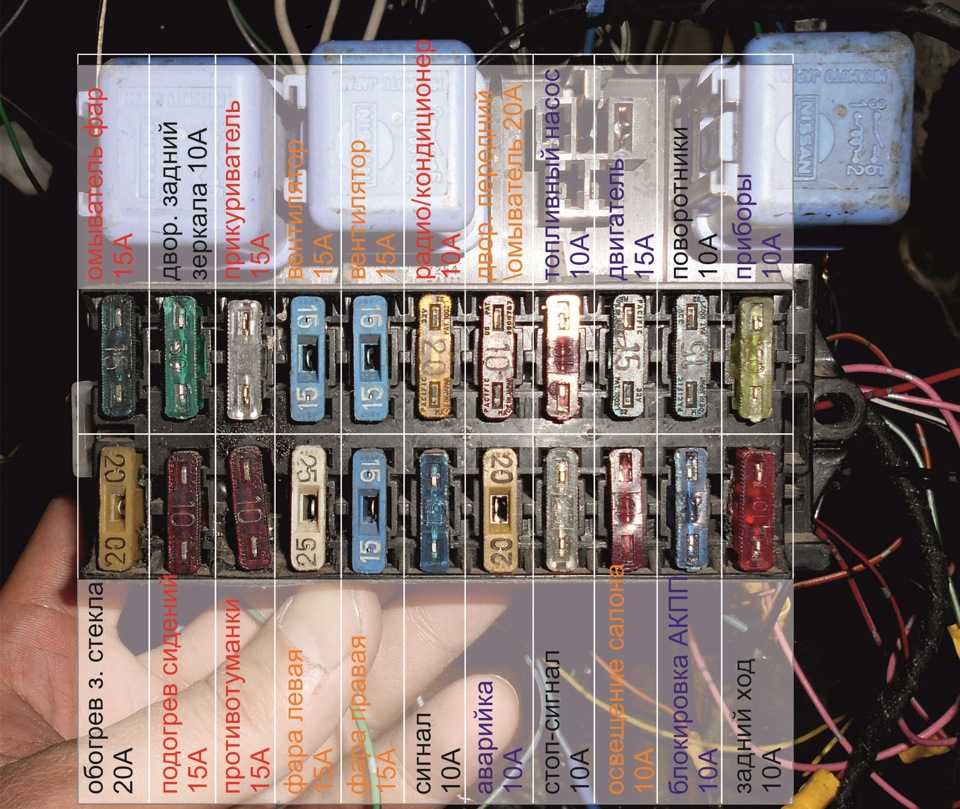

Фото — схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Вариант 3
Фотография
p, blockquote 15,0,1,0,0 —>
p, blockquote 16,0,0,0,0 —>
Обозначение 1
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Обозначения 2 (иероглифы)
p, blockquote 19,0,0,0,0 —>
Обозначения 3
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>

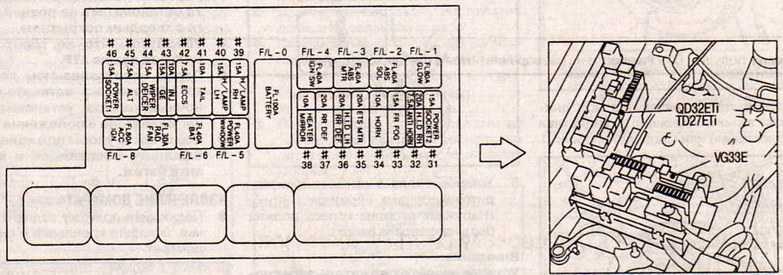

Блок под капотом
Будет расположен около аккумулятора. Точное обозначение будет нанесено но его крышку.
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Фото пример
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
Элементы реле размещены как в салоне так и в моторном пространстве. Вот один из вариантов.
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Блок в салоне
Предохранители в салоне Ниссан Сентра находятся слевой стороны, в торце приборной панели (со стороны водителя).
Для доступа необходимо поддеть защитную крышку отверткой или иным подходящим инструментом.
Снятие защитной крышки в салоне
Схема салонных предохранителей Ниссан Сентра (2013-2019)
| № на схеме |
Номинал пред-ля |
Защищаемая цепь |
|---|---|---|
| F1 | 15 А | POWER SOCKET (CIGAR) — Прикуриватель |
| F2 | — | Пусто (резерв) |
| F3 | 10 А | AUDIO MIRROR 1 — Магнитола, электропривод зеркала 1 |
| F4 | 10 А | AUDIO MIRROR 2 — Магнитола, электропривод зеркала 2 |
| F5 | 10 А | IPDM IG2 — Монтажный блок в моторном отсеке |
| F6 | 15 А | BLOWER MOTOR — Печка, электродвигатель сис-мы обогрева / отопления |
| F7 | 10 А | A/C — Кондиционер |
| F8 | 15 А | BLOWER MOTOR — Печка, электродвигатель сис-мы обогрева |
| F9 | 10 А | ELEC — Дополнительное электрооборудование |
| F10 | — | — |
| F11 | 10 А | METER — комбинация приборов |
| F12 | 20 А | TRAILER — электрооборудование прицепа |
| F13 | 15 А | ROOM LAMP — освещение и плафоны в салоне |
| F14 | 10 А | HEATED SEATS — подогрев сидений |
| F15 | 15 А | Push Eng Start — бесключевой запуск двигателя |
| F16 | 10 А | HEATED MIRORR — подогрев / обогрев зеркал заднего вида |
| F17 | — | — |
| F18 | 10 А | METER — комбинация приборов |
| F19 | 10 А | ELEC — Дополнительное электрооборудование |
| F20 | 10 А | WASHER — Омыватель лобового стекла |
| F21 | 10 А | AIR BAG — Подушка безопасности |
Монтажный блок предохранителей
Фото — схема
Описание
| 1 — 120A | 1-й главный предохранитель |
| 2 — 80А | Потребители при включенном зажигании |
| 3 — 50А | Электродвигатель насоса блока энтиблокировочной системы |
| 4 — 40А | Выключатель (замок) зажигания |
| 5 — 30А | Электромагнитные клапаны блока антиблокировочной системы |
| 6 | Резерв |
| 7 | Резерв |
| 8 — 10А | Габаритные огни |
| 9 — 15А | Аудиоистема |
| 10 — 10А | Система управления двигателем |
| 11 — 15А | Звуковой сигнал |
| 12 | Резерв |
| 13 | Резерв |
| 14 — 15А | Ближний свет (левая фара) |
| 15 — 15А | Ближний свет (правая фара) |
| 16 — 15А | Электродвигатель привода дроссельной заслонки |
| 17 — 15А | Дальний свет (левая фара) |
| 18 — 15А | Дальний свет (правая фара) |
| 19 — 15А | Противотуманные фары |
| 20 — 20А | Катушки зажигания |
| 21 — 80А | 2-й главный предохранитель |
| 22 | Резерв |
| 23 — 30А | Омыватели фар |
| 24 — 40А | 2-й электродвигатель вентилятора радиатора |
| 25 — 40А | 1-й электродвигатель вентилятора радиатора |
| 26 — 40А | Электро стеклоподъемники |
Блоки под капотом
Схема
Назначение
- блок предохранителей в моторном отсеке;
- блок управления ABS;
- блок реле;
- электродвигатель очислителя ветрового стекла;
- реле предварительного разогрева для автомобилей с дизельным двигателем;
- реле левой фары;
- реле звукового сигнала;
- реле вентилятора обдува радиатора;
- реле блока управления двигателем;
- реле вспомогательного оборудования;
- реле 1 вентилятора обдува радиатора;
- реле 2 вентилятора обдува радиатора;
- реле нейтральной передачи;
- реле кондиционера;
- реле очистителя заднего стекла;
- реле правой фары;
- реле очистителя ветрового стекла

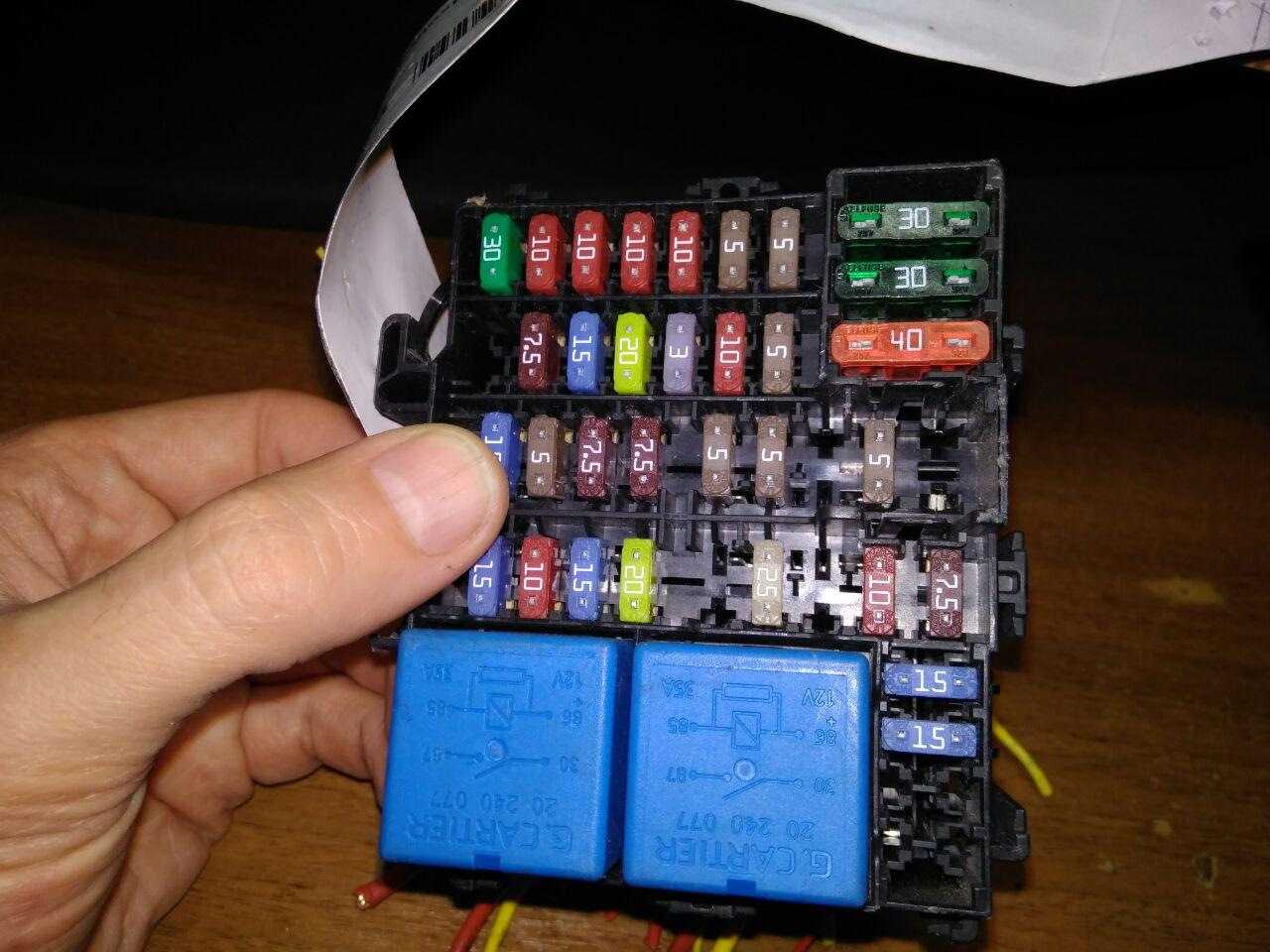

Пример фотографии блока с реле.
Количество элементов и их назначение может отличаться, от представленного. Актуальная расшифровка будет нанесена на крышку.
17.4 Предохранители — общие сведения / Nissan Terrano II
Цепи электрооборудования автомобиля защищаются предохранителями или плавкими перемычками (фото). Монтажный блок предохранителей смонтирован под передней перегородкой с левой стороны. Для доступа к предохранителю снимите крышку монтажного блока. На крышке указана цепь, которую защищает данный предохранитель. При отказе цепи сперва проверьте предохранитель. Перегоревший предохранитель легко обнаруживается по внешнему виду. Чтобы заменить предохранитель достаньте неисправный и вставьте новый, втолкнув его в гнездо. Номинальный ток нового предохранителя должен в точности соответствовать току заменяемого. Запрещается использовать вместо предохранителя отрезки провода. При перегорании нового предохранителя найдите причину и устраните.
3.1б Монтажный блок 1. Запасные предохранители 2. Пинцет
4.2 Если на изоляции перемычки имеются вздутия или следы выкрашивания, или если перемычка перегорела, то ее следует заменить
Видео к статье:
Блок предохранителей в салоне
| № | А | Назначение |
| 1 | 10 | Подушки безопасности |
| 2 | 10 | Блок управления усилителем рулевого управления, реле зажигания, реле топливного насоса, блок кузовной электроники (BCM), интеллектуальная система доступа в автомобиль, противоугонная система (NATS) |
| 3 | 10 | Комбинация приборов, предупреждающие индикаторы, предупреждающий зуммер, система зарядки |
| 4 | 15 | Омыватель лобового стекла, омыватель заднего стекла |
| 5 | 10 | Обогрев зеркал |
| 6 | 10 | Аудиосистема, интеллектуальная система доступа в автомобиль, противоугонная система (NATS), зеркала с электроприводом |
| 7 | 10 | Блок кузовной электроники (BCM) |
| 8 | 10 | Центрадьный замок, блок дистанционного управления, интеллектуальная система доступа в автомобиль, предупреждающий зуммер, противоугонная система (NATS) |
| 9 | 10 | Лампы стоп-сигнала, выключатель стоп-сигнала, ABS, ESP, предупреждающие индикаторы, интеллектуальная система доступа в автомобиль |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Освещение салона, блок дистанционного управления, подсветка, освещение багажного отсека, подсветка зеркала в солнцезащитном козырьке, датчик дождя, предупреждающий зуммер |
| 13 | – | – |
| 14 | 10 | Подсветка панели приборов, разъем диагностики (OBD II), интеллектуальная система доступа в автомобиль, указатели поворота, аварийная сигнализация |
| 15 | 15 | Кондиционер / отопитель |
| 16 | 10 | Вспомогательный отопитель (PTC) |
| 17 | 15 | Кондиционер / отопитель |
| 18 | 15 | Задняя розетка |
| 19 | 10 | Подогрев сидений |
| 20 | 15 | Передняя розетка (прикуриватель) |
| Реле | ||
| R1 | Мотор отопителя | |
| R2 | Вспомогательное реле |
3. Блок реле в моторном отсеке
Этой инструкцией воспользовались: 126747 раз.
Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска
На внутреннюю сторону декоративной крыш-ки нанесена схема расположения и назначе-ние предохранителей.
Где находится монтажный блок реле и предохранителей.
1 — расширительный бачок; 2 — правая опора подвески силового агрегата; 3 — гидроэлектронный модуль ABS; 4 — декоративный кожух двигателя; 5 — дроссельный узел; 6 — бачок главного тормозного цилиндра и гидро- привода выключения сцепления; 7 — корпус воздушного фильтра; 8 — электронный блок управления двигателем; 9 — монтажные блоки реле и предохранителей; 10 — аккумулятор- ная батарея; 11 — воздухозаборник с резонатором входящего воздуха; 12 — замок капота; 13 — указатель уровня масла (маслоизмерительный щуп); 14 — генератор; 15 — пробка мас- лоналивной горловины; 16 — наливная горловина бачка омывателя
Для получения доступа к монтажным бло-кам, расположенным в моторном отсеке, сни-мите воздухозаборник
Приподнимите монтажный блок из кор-пуса и разверните блок для удобной работы с ним.
…и отсоедините колодку от монтажного блока.
отсоедините колодку проводов в левой части
Отожмите отверткой фиксатор колодки жгута проводов
Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.
На стенку монтажного блока реле и предо-хранителей, расположенного в моторном от-секе, нанесены обозначения предохраните-лей и защищаемые ими цепи
Как заменить предохранитель Nissan Qashqai
Захватите пинцетом предохранитель
Установите в контактный разъем предохранитель того же номинала, что и снятый
Задний монтажный блок, расположенном в моторном отсеке
Предохранителеи в преднем блоке
Прежде чем заменить перегоревшие пре- дохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемыч- ками — это может привести к повреждению электрических приборов и даже к пожару.
На примере Nissan Almera N16 2003г
2.Лампы стоп-сигналов
5.Контрольные(сигнальные лампы) приборной доски
8.Кислородный датчик
11.Контроллер АКПП
13.Лампа салона
15.Кондиционер
17.Система впрыска топлива
20.Контроллер двигателя
22.Прикуриватель
27.Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
29.Бензонасос
Крышка блока предохранителей в салоне
Блок предохранителей под капотом
32.Омыватель заднего стекла
34.Электропривод и реле электропривода дроссельной заслонки
37.Задний противотуманный фонарь
39.Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
41.Система управления двигателем
Плавкие вставки:
В-электростеклоподъемники
E-для дизелей
G-для дизелей
J-к выключателю зажигания от аккумулятора
Nissan Qashqai, как и любой другой автомобиль, имеет набор предохранителей, которые нужны для защиты оборудования от перепадов напряжения. Автомобиль оснащается несколькими блоками, расположены они под капотом и в салоне. Найти корпус блока предохранителей несложно, как и заменить перегоревший элемент, зная, к какому прибору он относится.
В отличие от старых автомобилей, Ниссан 2007–2016 года выпуска имеет несколько блоков предохранителей. Зная, где они находятся, можно произвести при необходимости легкий ремонт.
Через предохранители проходит питание большинства электроприборов, к которым относятся:
Предохранители Ниссан Кашкай J 11 2.0 размещены в трех блоках, один из которых находится в салоне (он располагается с левой стороны от рулевой колонки на торпеде), а два других размещены под капотом. Блок скрыт при помощи пластиковой облицовки, и достать его можно, только если ее снять.
Назначение предохранителей и реле nissan primera p12 (выпуск с 2002 по 2007 гг.)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.
Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля
Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве
Замена предохранителей, плавких вставок и реле в монтажных блоках
Вам потребуется отвертка с плоским лезвием.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.
3. . и снимите крышку монтажного блока.
4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.
5. Для замены предохранителя зацепите его пинцетом.
6. . и выньте из контактного разъема.
7. Перегоревший предохранитель замените новым, соответствующего номинала.
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.
9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.
10. . и выньте из разъема монтажного блока.
11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.
Расположение реле в монтажном блоке подкапотного пространства:
1 – реле противотуманных фар; 2, 4, 6, 10 – реле вентиляторов радиаторов; 3 – реле дополнительного оборудования; 5 – реле электромагнитной муфты компрессора кондиционера; 7 – реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 – реле включения ближнего света фар в дневное время; 9 – реле звукового сигала
12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.
13. . и снимите крышку монтажного блока.
14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.
15. . потяните реле вверх, покачивая его из стороны в сторону.
16. . и извлеките из контактного разъема монтажного блока.
Предохранители в салоне
Вариант 1
Описание
Верхний рядГруппа BAT1. 20А — электрообогрев заднего стекла2. 10А — стоп-сигналы3. 15А — гнездо прикуривателя в салоне4. 10А — салонное освещение5. 10А — фары6. 10А — запасная цепь (предохранитель по умолчанию не используется)7. 10А — электрообогрев переднего стекла (опция)
Группа IGN11. 10А — блок управления двигателем2. 10А — SRS (подушки безопасности)3. 10А — электрооборудование впрыска4. 10А — запасная цепь (предохранитель по умолчанию не используется)5. 15А — топливный насос
Группа ST1. 10А — стартер
Нижний рядГруппа IGN11. 10А — ABS (антиблокировочная система)2. 20А — передние дворники3. 10А — задний дворник4. 10А — поворотные сигналы5. 10А — приборная панель
Группа IGN21. 15А — вентилятор охлаждения двигателя2. 15А — вентилятор охлаждения двигателя3. 10А — кондиционер
Группа ACC1. 10А — электрозеркала2. 10А – аудиооборудование
Вариант 2
MR20DE
В 2007 году с выходом нового кузова Т31 на Nissan Х-Trail стали устанавливать новый двигатель объемом 2.0 — MR20DE. Этот мотор очень похож на своего предшественника, однако, в нем есть и изменения, которые сделали его немного более мощным и тяговитым. Объем и компоновка остались прежними, изменились диаметр цилиндра и ход поршня, повысилась степень сжатия с 9,9 до 10,2, это позволило увеличить мощность и крутящий момент. Теперь мотор 2.0 выдает 141 л. с. и 196 Нм. Пик момента сместился на 800 оборотов вверх — 4800 против 4000.
Агрегат, по-прежнему, не оснащается гидрокомпенсаторами, поэтому, при появлении характерного звука, нужно ехать на регулировку клапанов, а лучше это делать заранее примерно раз в 90 000 километров пробега.
Часто можно услышать вопрос о том что используется в двигателях Nissan Х-Trail ремень или цепь. В моторах серий QR и MR на этом автомобиле в качестве привода механизма ГРМ используется цепь, ресурс которой примерно 200 000 км пробега, поэтому Nissan не требует обслуживания в виде замены ремня каждые 60 000 км.
Среди основных проблем мотора MR20DE называются:
- Высокий расход масла до одного литра на сто километров и выше. Встречается на пробегах за 100 000 км. Причиной обычно является износ маслосъемных колец или рабочей поверхности цилиндра;
- Растяжение и шум цепи ГРМ у любителей динамичной езды. Устраняется заменой цепи.
Часто называют проблемой растрескивание свечных колодцев ГБЦ. Появляется после замены свечей. Вряд ли стоит относить этот момент к недостаткам двигателя, так как он появляется исключительно вследствие нарушения технологии ремонта. Чтобы его избежать, следует менять свечи только на холодном моторе, затягивая с необходимым усилием динамометрическим ключом.
Как видно из сказанного выше, проблемы, которые могут появляться в процессе эксплуатации двигателей Х-Trail, довольно серьезные и для решения могут потребовать немало времени и денег
Однако, следует обратить внимание на то, что причинами их, в большинстве случаев, являются неправильное обслуживание, неквалифицированный ремонт, эксплуатация в тяжелых условиях, сами агрегаты достаточно надежны и, по современным меркам, долговечны
Блоки под капотом
Схема
Назначение
- блок предохранителей в моторном отсеке;
- блок управления ABS;
- блок реле;
- электродвигатель очислителя ветрового стекла;
- реле предварительного разогрева для автомобилей с дизельным двигателем;
- реле левой фары;
- реле звукового сигнала;
- реле вентилятора обдува радиатора;
- реле блока управления двигателем;
- реле вспомогательного оборудования;
- реле 1 вентилятора обдува радиатора;
- реле 2 вентилятора обдува радиатора;
- реле нейтральной передачи;
- реле кондиционера;
- реле очистителя заднего стекла;
- реле правой фары;
- реле очистителя ветрового стекла
Пример фотографии блока с реле.
Количество элементов и их назначение может отличаться, от представленного. Актуальная расшифровка будет нанесена на крышку.
