Задний распределительный центр BMW 3

1. Клемма безопасности аккумулятора (BST)
2. Линия к разветвлению B+, стартеру и генератору
3. К электронике двигателя
4. К электронике IBS
5. К распределительной коробке
6. Датчик аккумуляторной батареи (IBS)
7. Кабель заземления аккумулятора
8. Предохранители большой силы тока (плавкие вставки)
9. Корпус
10. Разъем
11. Батарея

№	(А)	Защищенные цепи
по 03.2007
F104	—	Интеллектуальный датчик батареи (IBS)
F105	100	Электронный усилитель руля
F106	100	Дополнительный отопитель
F106	100	Дополнительный электрический обогреватель
F108	250	Распределительная коробка
F203	100	Клемма B+ (моторный отсек)
—	—	Стартер, аккумулятор
с 03.2007
F101	250	Распределительная коробка
F102	100	Клемма B+ (моторный отсек), стартер, аккумулятор
F103	100	Электронный усилитель руля
F104	100	Дополнительный отопитель
F105	—	Интеллектуальный датчик батареи (IBS)
F106	100	Дополнительный электрический обогреватель

Где находится предохранитель головного устройства на Bmw Serie 3 F30?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Bmw Serie 3 F30 . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от того, какой у вас автомобильный радиоприемник, он может находиться в двух разных местах. Он часто подключается к 12-вольтовым розеткам на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего Bmw Serie 3 F30 можно обнаружить.

Установка предохранителя оригинальной автомагнитолы на Bmw Serie 3 F30

.Если у вас все еще есть оригинальное головное устройство на вашем Bmw Serie 3 F30, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля. Вот шаги, которых нужно придерживаться до конца процесса:

Просмотрите руководство на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Bmw Serie 3 F30 , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в противном случае отнесите машину к механику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производителя на Bmw Serie 3 F30

Наконец, мы выясним обстоятельства автомобильного радио, купленного в магазинах, и как найти предохранитель автомагнитолы на бмв серия 3 ф30 в данной ситуации . Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:

• Снимите автомагнитолу с вашего Bmw Serie 3 F30. , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• За автомагнитолой вашей Bmw Serie 3 F30 вы должны увидеть на проводах питания единственный черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомагнитолы вашей Bmw Serie 3 F30
• Это предохранитель из прозрачного стекла, так что теперь вы сможете как заменить предохранитель на бмв серия 3 ф30

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители как предохранитель стартера на Bmw Serie 3 F30, или предохранитель звукового сигнала, не стесняйтесь обращаться к нашим статьям, посвященным этим предохранителям.

Чтобы найти больше советов по Bmw Serie 3 F30, взгляните на BMW 3 серии F30 категория.

BMW X3 (F25). Руководство — часть 34

Задние фонари, замена ламп

1 Указатели поворота2 Фары заднего хода3 Задние противотуманные фонари4 Задние габаритные фонари*5 Блок задних фонарей/стоп-сигнал

Указатель поворота, задние

габаритные фонари и фонарь стоп-

Соблюдайте указания по лампам и фонарям,см. стр.

Лампа 21 Ватт, P21WСадаптивным освещением поворотов*иликсеноновыми фарами*: задние габарит‐ные фонари представляют собой светодиоды.В случае дефекта обратитесь на СТОА.

Ввести отвертку из бортового инстру‐мента между кожухом и кузовом, переме‐стить вверх, см. стрелку, и снять кожух.

Снять блок задних фонарей с кузова и от‐соединить разъем.

Ослабьте крепления на держателе ламп ивынуть держатель из блока задних фона‐рей.

Повернуть лампу и снять. Указатель пово‐рота — верхняя лампа, Задние габаритныефонари/фонарь стоп-сигнала — нижняялампа на держателе ламп.

При установке новой лампы и держателялампы действовать в обратной последо‐вательности

Обратите внимание, что всекрепления держателя имеют фиксатор

Установите блок задних фонарей и выпол‐ните монтаж.

Установите накладку с тремя креплениямив блок задних фонарей. Надавливая наверхнее и нижнее крепления, протолкнитенакладку вниз до упора.

Фара заднего хода и задний

Соблюдайте указания по лампам и фонарям,см. стр.

Passenger compartment

Fuse box

Fuse and relay box is located on the A-pillar on the passenger side.

Scheme

Allocation

1. 54 pin connector
2. 12 pin connector
3. 42 pin connector
4. 54 pin connector
5. Circuit breakers
6. Connector (1-pin, plus terminal)
7. Relay
8. 54 pin connector
9. 54 pin connector
10. 54 pin connector

Fuses

Diagram


Appointment

1
2
3
4	30A Passenger Power Window
5	20A Central locking
6	30A Power window driver
7
8
9
10	5A Control panel
Driver assistance system
Heating, ventilation and air conditioning (HVAC)
Light switch
11	7.5A 5Rear module
Left headlight
12	7.5A Diagnostic connector
13	5A Telematics
14	15A Horn

Relay

• driver’s power window
• front power window
• central locking
• headlight washers
• starter
• horn horn
• wiper at speed 1/2.

Предохранитель прикуривателя

Многие задаются вопросом, где находится предохранитель прикуривателя, так как гнездо не работает и нельзя вставить регистратор или зарядку. Это может произойти в том случае, если было вставлено мощное устройство, которое не выдержала бы электроника. Предохранитель сгорает и связь нарушается.

Дело в том, что предохранитель не один, а за работу прикуривателя отвечают сразу 5, и нужно проверить все.

Как видно из рисунка выше, за прикуриватель отвечают следующие предохранители: 54, 65, 108, 147 и 176. Поэтому вам придется лезть в бардачок и в багажное отделение, чтобы проверить все предохранители.

Видео для наглядности:

В этой статье мы рассмотрим шестое поколение BMW 3 Series (F30 / F31 / F34), выпускавшееся с 2011 по 2019 год. Здесь вы найдете схемы блоков предохранителей для автомобилей BMW 3 серии 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов выпуска (316i, 318i, 320i, 328i, 330i, 335i, 340i, 316d, 318d, 320d, 328d, 330d, 335d), получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете назначение каждого предохранителя (схема предохранителей) и реле.

Блок в салоне BMW F30

Он расположен на передней стойке на стороне пассажира.

Схема

Обозначение

1. 54-контактный разъем
2. 12-контактный разъем
3. 42-контактный разъем
4. 54-контактный разъем
5. Предохранители
6. Разъем (1-контактный, вывод плюса)
7. Реле
8. 54-контактный разъем
9. 54-контактный разъем
10. 54-контактный разъем

Предохранители отвечающие за:

• коммутационный центр в рулевой колонке (SZL)
• панель управления системами помощи водителю
• панель управления освещением
• драйверный модуль светодиодных фар
• задний электронный модуль (REM)
• разъем OBD II, IHKA
• электронный блок наружной ручки двери
• стеклоподъемники
• центральный замок.

• электростеклоподъемник водителя
• электростеклоподъемник переднего
• центральный замок
• омыватели фар
• стартер
• рупорный звуковой сигнал
• стеклоочиститель на скорости 1/2.

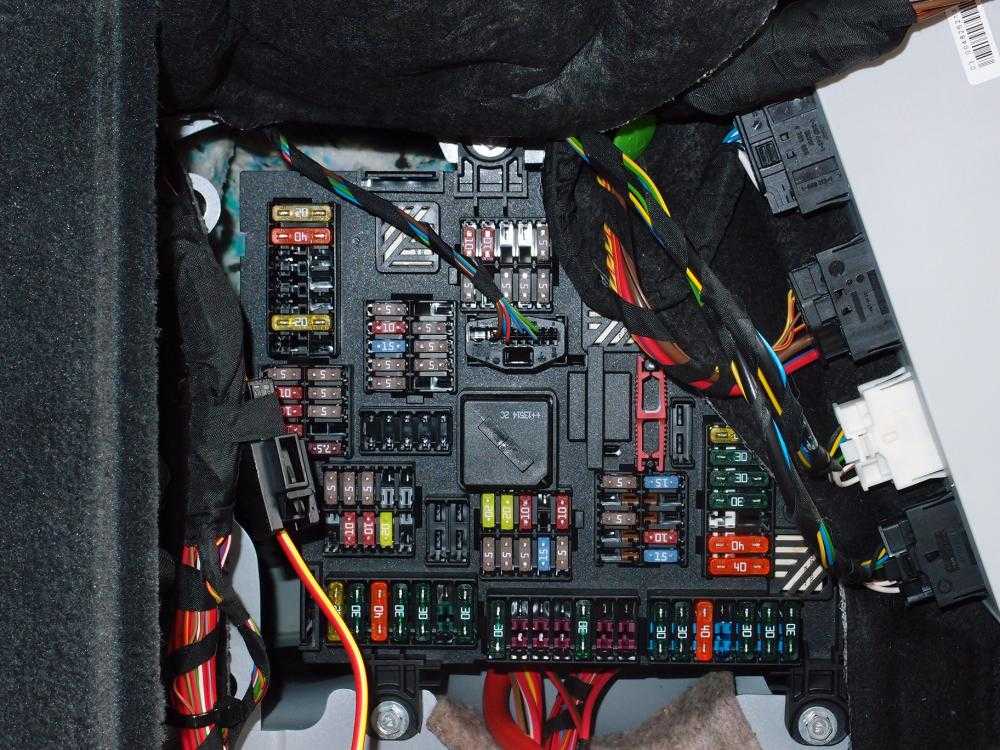

Блок предохранителей в багажнике BMW F10

Для доступа необходимо открыть заглушку на правой боковой обшивке.

Cхема расположения элементов

С правой стороны данного блока находится реле обогреваемого заднего стекла.

Отдельные реле багажника

За основным блоком могут располагаться несколько отдельных элементов реле.

p, blockquote 20,0,0,1,0 —>

• Реле проблесковых маячков
• Реле аварийной сигнализации
• Реле задних электрических стеклоподъемников
• Реле отключения блоков предохранителей

Блоки на аккумуляторе

На плюсовой клемме аккумуляторной батареи (при наличии дополнительной батареи, рядом так же находятся элементы управления) размещены главные предохранители высокой мощности и некоторые реле:

p, blockquote 22,0,0,0,0 —>

• 100A Реле отключения вентилятора охлаждения
• 100A Главное реле
• 100/125/150A Реле отключения блока предохранителей либо Электромеханический усилитель руля
• 50A Hi-Fi усилитель
• 60A Датчик развала задней оси
• 100A Блок предохранителей № 1 в багажном отделении
• 250A Распределительная коробка

Engine compartment

Fuse and relay box

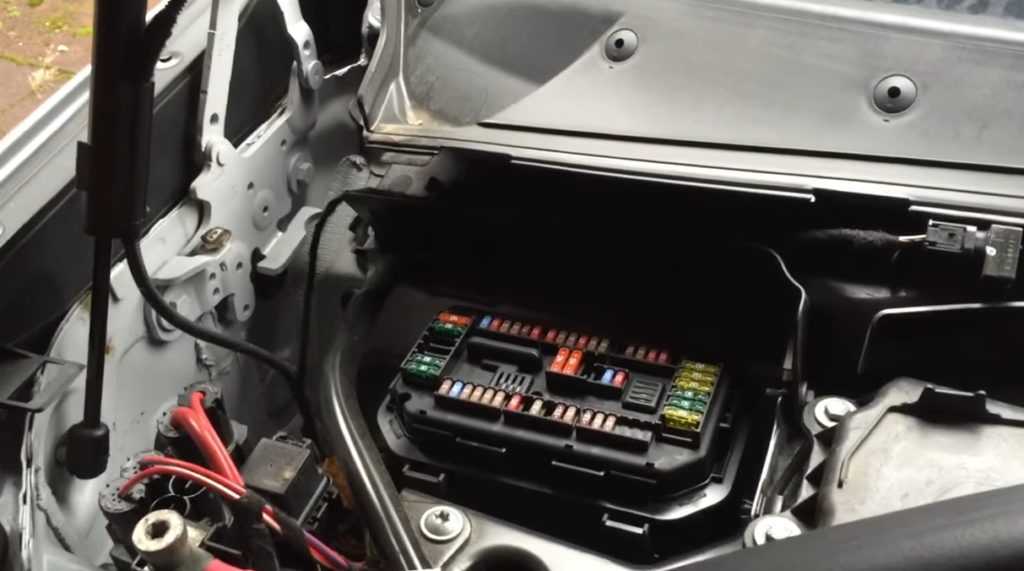

It is located under the hood, on the right side of the engine compartment, closer to the windshield. To access, remove the protective cover.

Diagram

Assignment

18	15A Diagnostic connector
19	10A Engine control
20	5A Audio control unit, roof electronics
21	5A Control unit
22	7.5A Door locks
Passenger rearview mirror, interior lighting
23	10A DDE main relay
24	Electronic automatic transmission (EAT) control unit, 4*4
25	5A Touchbox, audio
Body control unit, abs, praking
26	5A Seat heating
27	10A Driver/passenger seat lumbar support valve block, driver/passenger side seat adjustment switch block
28	5A Front left lamp
Front right lamp
Rain sensor
Interior lighting
29	5A Coolant pump
30
31
32	Transfer box, security system
33	15A Coolant pump
Air conditioning compressor
Additional water pump
34	10A Safety system, seat belt
35
36	40A
37	40A
38
39
40	15A Headlights, outdoor lighting, dimensions
41	10A
42	Electrochromic rearview mirror
43
44	5A Driver support systems based on a video camera, active steering system
45	5A Cruise control
46	5A Crankcase ventilation heater
Coolant shut-off valve, louvre
47	5A Night vision electronics (NVE), vehicle sound generator (VSG)
48	10A Steering column switches
49
50	5A Instrument cluster
51
52	7.5A Instrument cluster
53	5A Glove box lighting, instrument panel trim strip lighting (driver/passenger side), instrument panel trim strip lighting on driver’s side, driver/passenger footwell lighting
54	7.5A Selector switch
55	5A Electronic power steering (EPS)
56	5A Air quality sensor, ventilation system
57	40A Fuse box, Headlights, outdoor lighting, dimensions
58	30A Dynamic Stability Control (DSC)
59
60
61
62	30A Retractable roof
63	30A Transfer box
64	20A Front passenger seat heating module
65	20A Driver seat heating module
66	20A Cigarette lighter
67	30A Driver’s seat control unit
Driver seat adjustment
68	30A Passenger seat adjustment
Passenger seat control unit
69	20A 12V socket
70	20A Heating

Power fuse box

A power fuse box is installed next to the fuse and relay boxes

Diagram

Designation

• FL1 – 50/80/125A Trip relay
• FL2 – 125A Electronic power steering (EPS)
• FL3 – 100A Additional heater
• FL4 – 40A Heated fuel filter
• FL5 – 40A Dynamic Stability Control (DSC)
• FL6 – 40A Fan motor

Проблема — не рабочий прикуриватель

Недавно столкнулся с проблемой, что перестала работать зарядка от прикуривателя, она была не очень хорошей, рублей за 600, и я подумал, что она вышла из строя. Позже заметил, что подсветка прикуривателя не горит, да и сам прикуриватель не отщелкивается. Стал изучать схему предохранителей, если кто не знает, она лежит в багажнике справа в боковине, где находится один из блоков с предохранителями.

Предохранитель отвечающий за прикуриватель оказался под бардачком, поменяв его все сразу заработало. Правда в бвм почему-то нет запасных предохранителей, хорошо, что у брата были. Зарядку я все же выкинул от греха подальше и взял новую.Надеюсь, кому-то данная запись окажется полезной.
