Блок предохранителей Chery Tiggo
Рассмотрены автомобили 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска ( Vortex Tingo)
Двигатели Chery Tiggo 1.8, 2.0, 2.4 л
Где расположены предохранители.
В салоне с левой стороны панели приборов под ящиком для мелких предметов.
Для доступа необходимо открыть ящичек и потянуть его вверх.
В специальных гнездах расположены запасные предохранители и пинцет.
Назначение предохранителей и реле
F1- Регулятор подсветки приборов F2 — Датчик кислорода (лямда зонд), клапан бензобака, спидометр. F3 — Питание форсунок двигателя. F4 — Кнопка кондиционера F5 — Прикуриватель F6 — Питание ламп панели приборов F7 — Магнитолла постоянное питание F8 — Диагностический разъём Клемма 16 F9 — Питание панели приборов F10 — Задний стеклоочиститель F11 — Передний стеклоочиститель F12 — Реле ближнего и дальнего света (обмотка) F13 — Подушка безопасности F14 — Магнитола (управление АСС) F15 — Зеркала заднего вида F16 — Подогрев сидений F17 -Питание блока управления двигателем (1й контакт) F18 — Модуль сигнализации и управления замками F19 — Стеклоподъёмники F20 — Питание модуля люка (мотор) F21 — Кнопка выключения F22 — Внутреннее освещение, лампа подсветки в двери, индикатор открытия двери F23 — Кнопка управления люком F24 — Звуковой сигнал F25 — Заслонка рециркуляции воздуха в салоне (кнопка и мотор) F26 — Реле кондиционера (обмотка) F27 — Зеркала заднего вида F28 — АМ1 (через замок зажигания идёт на линии АСС и IG1) F29 — АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера) F30 — Резервный
Реле К1 — Реле вентилятора К2 — Запасное К5 — Реле звукового сигнала К6 — Реле поворотников К7 — Реле кондиционера
Монтажный блок предохранителей и реле в моторном отсеке чери тиго
Для доступа к предохранителям необходимо вывернуть винты фиксаторов крепления крышки блока
Утопите сердечник фиксатора и извлеките его из отверстия
Затем, преодолевая усилия, отсоедините от крышки отсека монтажного блока резиновый уплотнитель короба воздухопритока
После чего отожмите фиксатор и снимите крышку монтажного блока
На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле.
1 — Ближний свет (левая лампа) 2 — Ближний свет (правая лампа) 3 — Бензонасос (контакты реле) 4 — Дальний свет (левая лампа) 5 — Мотор вентилятора салона 6 — Дальний свет (правая лампа) 7 -Реле моторов охлаждения двигателя и кондиционера №2 (контакты) 8 — Реле моторов охлаждения двигателя и кондиционера №3 (контакты) 9, 10, 11 — запасные предохранители 12 — Стартер (контакты реле) 13 -Блок сигнализации и управления замками дверей. 14 — Лампа заднего хода 15 — Модуль зажигания 16 — Генератор (обмотка возбуждения) 17 — Габаритные огни правая сторона 18 — Передние противотуманные фары 19 — Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка) 20 — Габаритные огни левая сторона 21 — Задние противотуманные фары 22 — резерв 23 — Стоп сигналы 24 — Реле стартера (обмотка) 25 — Компрессор кондиционера 26 — АБС контроллер 27 — Блок управления двигателем
Реле К1 Реле мотора вентиляции салона К2 Реле бензонасоса К3 Реле №3 моторов охлаждения двигателя К4 Реле стартера К5 Реле Ближнего света К6 Реле дальнего света К7 Реле №2 моторов охлаждения двигателя К8 Резерв К9 Реле передних противотуманных фар К10 Реле задних противотуманных фар К11 Реле №1 моторов охлаждения двигателя К12 Реле повышения скорости моторов охлаждения двигателя К13 Резерв
Источник
Блок предохранителей в салоне автомобиля
Блок предохранителей в салоне автомобиля Chery Tiggo 4 находится под декоративной панелью в районе левого колена водителя. Как открыть блок предохранителей в салоне?
Расшифровка схемы
| Номер | Номинал (ампер) | Описание |
|---|---|---|
| RF01 | 10А | Блок комфорта, блок управление панелью / комбинацией приборов, Иммобилайзер (BCM & ICM & IMMO) |
| RF02 | — | Пусто |
| RF03 | 10А | Датчик угла поворота рулевого колеса, EPS (EPS & SAM) |
| RF04 | — / 10А | Пусто либо в некоторых комплектациях -Система кругового обзора на 360 градусов, система контроля слепых зон, мультимедийная система, Радар системы предупреждения о приближении к движущимся впереди автомобилям (AVM & BSD & MPC & MRR) |
| RF05 | 10А | Подушки безопасности, блок управления системой (AIR BAG) |
| RF06 | — | Пусто |
| RF07 | 10А | Панель управления кондиционером, панель управления головным устройством, питание переключателя регулировки фар, переключателя управления люком (SEE NOTE) |
| RF08 | — | Пусто |
| RF09 | 10А | Магнитола, блок управления головным устройством, панель управления кондиционером и печкой (RADIO & AC & T-BOX) |
| RF10 | 10А | Блок управления передней панели, датчик дождя (ICM& Rain Sensor) |
| RF11 | — | Пусто |
| RF12 | — | Пусто |
| RF13 | — | Пусто |
| RF14 | — | Пусто |
| RF15 | 7,5А | Диагностика1, Диагностика2, Блок треккера, Ключ в положении Signal, Режим дистанционного управления, Катушка реле обогрева (DIAGNOSIS & VTM & KEYIN & EPB SW) |
| RF16 | 10А | Блок зарядки ЮСБ, usb порт (USB POWER) |
| RF17 | — | Пусто |
| RF18 | 10А | Обогрев боковых зеркал заднего вида с электроприводом (левое и правое), Обратная связь работы системы обогрева / подогрева заднего стекла (MIRROR HEATER) |
| RF19 | 10А | Система доступа и запуска двигателя без ключа PEPS, система полного привода, блок управления двигателем ECU и система старт-стоп DC-DC(ISS) (PEPS&DC(ISS)) |
| RF20 | 30А | Регулировка сиденья, электропривод (SEAT ADJ) |
| RF21 | 10А | Цепь AM2 при пуске двигателя (на авто без системы бесключевого доступа PEPS) (IGN SW2) |
| RF22 | — / 20А | Пусто либо зажигание положение 1 (IGN SW1) |
| RF23 | 15А / 10А | Огни заднего хода (Reverse Lamp) |
| RF24 | 30А | Обогрев заднего стекла, реле 03 (DEFROST) |
| RF25 | — | Пусто |
| RF26 | 10А | Блок упр. головным устр., э/привод регулировки левого зеркала, э/привод регулировки правого зеркала, блок BCM, люк в крыше (RADIO & BCM & MIRROR ADJ & SUN) |
| RF27 | 15А | Прикуриватель (CIGAR LIGHT) |
| RF28 | 15А | Розетка / Прикуриватель (SPARE POWER) |
РЕЛЕ
| Номер | Описание |
|---|---|
| RRLY 01 | Пусто (запасное семто под реле) |
| RRLY 02 | Фонарь заднего хода для ISS (Reverse Lamp for ISS) |
| RRLY 03 | Реле обогрева заднего стекла (DEFROST) |
Реле под капотом
| № на схеме | Защищаемая цепь |
|---|---|
| К1 | Реле 4-й скорости вентилятора системы кондиционирования/охлаждения |
| К2 | Запасное реле (для автомобилей с двигателем 1.6 л. и 2.0 л); Реле Бензонасоса (топливного насоса) для автомобилей с двигателем 1.8 л. |
| К3 | Пусто (резерв); FL: Реле компрессора кондиционера A/C |
| К4 | Пусто (резерв) |
| К5 | Реле сигнала (гудок, клаксон) |
| К6 | Реле указателей поворота (поворотников); FL: Реле габаритных фонарей |
| К7 | Т11: Реле компрессора кондиционера A/C;Т11 FL: Запасное реле |
Схема блока предохранителей и реле под капотом Chery Tiggo T11 и T11 FL
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| F1 | 10 А | Ближний свет – левая фара |
| F2 | 10 А | Ближний свет – правая фара |
| F3 | 15 А | Бензонасос (топливный насос) – для автомобилей с двигателем 1.6 л. и 2.0 л.; Запасной предохранитель (для автомобилей с двигателем 1.8 л.) |
| F4 | 10 А | Дальний свет – левая фара |
| F5 | 30 А | Вентилятор печки (салонный вентилятор) |
| F6 | 10 А | Дальний свет – правая фара |
| F7 | 30 А | Низкая скорость дополнительного вентилятора радиатора и кондиционера №2 |
| F8 | 30 А | Низкая скорость дополнительного вентилятора радиатора и кондиционера №2 |
| F9 | 30 А | Т11: Запасной пред-ль;Т11 FL: Главный соединительный предохранитель (для автомобилей с двигателем 1.6L и 2.0L); Предохранитель насоса TCU (для авто- мобилей с двигателем 1.8L) |
| F10 | 30 А | Запасной пред-ль |
| F11 | 30 А | Т11: Запасной предохранитель;Т11 FL: Стартер |
| F12 | 30 А | Т11: Стартер (контакты реле);Т11 FL: Предохранитель основного реле |
| F13 | 60 А | Блок управления замками дверей и сигнализацией (предохранитель ISU) |
| F14 | 10 А | Фонарь заднего хода |
| F15 | 10 А (15 А некоторые модели) | Т11: Блок зажигания;Т11 FL: Запасной предохранитель (для автомобилей с двигателем 1.6 л. и 2.0 л.), пред-ль цепи питания TCU (для автомобилей с двигателем 1.8 л.) |
| F16 | 5 А | Генератор |
| F17 | 10 А | Габариты – правая сторона автомобиля |
| F18 | 15 А | Т11: Противотуманные фары (передние птф);Т11 FL: Запасной предохранитель |
| F19 | 10 А | Переключение обмоток вентилятора радиатора (сис-ма охлаждения двигателя) и кондиционера (реле №1,2,3) |
| F20 | 10 А | Габариты – левая сторона автомобиля |
| F21 | 10 А | Т11: Задние противотуманные фары (птф);Т11 FL: Запасной предохранитель |
| F22 | 10 А | Т11: Запасной пред-ль;Т11 FL: Система управления двигателем |
| F23 | 10 А | Стоп-сигналы |
| F24 | 5 А | Т11: Обмотка реле стартера;Т11 FL: Обмотка главного реле |
| F25 | 10 А | Т11: Муфта компрессора кондиционера (Кондиционер A/C);Т11 FL: Датчик кислорода |
| F26 | 10 А | Т11: Контроллер ABS (АБС);Т11 FL: Катушки зажигания |
| F27 | 10 А | Блок управления двигателем (ЭБУ) (ECU) |
Реле
| № на схеме | Защищаемая цепь |
|---|---|
| К1 | Реле вентилятора печки (салонная вентиляция) |
| К2 | Реле Бензонасоса (топливного насоса) для автомобилей с двигателем 1.6 л. и 2.0 л); Запасное реле (для автомобилей с двигателем 1.8 л) |
| К3 | Реле низкой скорости дополнительного вентилятора радиатора (№3) |
| К4 | Т11: Реле стартераТ11 FL: Главное реле |
| К5 | Реле ближнего света фар |
| К6 | Реле дальнего света фар |
| К7 | Реле высокой скорости основного вентилятора радиатора (№2) |
| К8 | Запасное реле (для автомобилей с двигателем 1.6 л. и 2.0 л.); Реле насоса TCU (для автомобилей с двигателем 1.8 л.) |
| К9 | Т11: Реле передних противотуманных фар (передних птф);Т11 FL: Запасное реле |
| К10 | Т11: Реле задних противотуманных фонарей (задних птф);Т11 FL: Запасное реле |
| К11 | Реле переключения вентилятора радиатора (№1) |
| К12 | Т11: Реле увеличения скорости моторов сист-мы охлаждения двигателя (радиатора);Т11 FL: Реле стартера |
| К13 | Запасное реле |
Еще один блок стоит в салонном отсеке слева от водителя. Чтобы открыть их, нужно слегка приподнять крышку, освободить пружину, а затем снять ее. Главный блок предохранителей tiggo t11 можно легко открыть. Также простым является замещение перегоревшего реле или предохранителя. Главным является соблюдение нескольких правил и следование инструкциям.
![Предохранители chery tiggo 4
[chery tiggo 4]](https://hyundai-partner.ru/wp-content/uploads/1/4/f/14f2ac0bc35406f2a3a2a0cdc751d96a.jpeg)
Чтобы получить к нему доступ, необходимо сделать следующее:
Откройте перчаточный ящик, потяните его вверх и снимите с приборной панели, освободив пружину.
Обратите внимание, что модели Чери Тигго T11 и T11 FL имеют немного разные блоки предохранителей и реле. В отличие от года производства, комплектации и модификаций машины, установочные блоки также могут отличаться
В этой статье представлены варианты конструкции для моделей T11 и T11 FL.
Предохранители Chery Tiggo 4

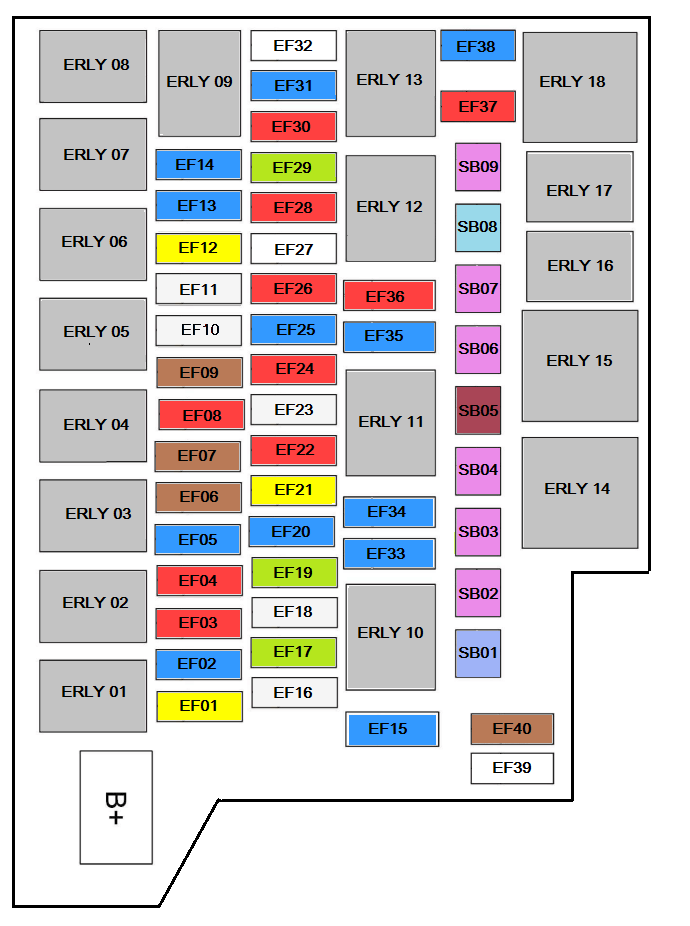

Блок предохранителей под капотом, расположен с водительской стороны и закрыт герметичной крышкой на двух пружинных защелках.
| Номер | Номинал (ампер) | Описание |
|---|---|---|
| EF01 | 20А | Обогрев / подогрев сидений (SEAT HEAT) |
| EF02 | 15А | Электронный замок рулевой колонки (ESCL) |
| EF03 | 10А | Дальний свет — левая фара, питание (L HIGH BEAM) |
| EF04 | 10А | Дальний свет — правая фара, питание (R HIGH BEAM) |
| EF05 | 15А | Питание зажигания IGN1 (IGN POWER) |
| EF06 | 7,5А | Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
| EF07 | 7,5А | ЭБУ, блок управления трансмиссией, выключатель стоп-сигналов и конц. выкл. передачи заднего хода (ECU & TCU & Brake SW) |
| EF08 | 10А | Выключатель, работающий от давления в трубке компрессора кондиционера и блок управления системой помощи при парковке (AC SW & Radar) |
| EF09 | 7,5А | Обмотка возбуждения генератора (ALT EXC) |
| EF10 | 25А | Блок комфорта BCM — питание 5 (BCM POWER5) |
| EF11 | 25А | Блок комфорта BCM — питание 6 (BCM POWER6) |
| EF12 | 20А | На Реле 16 — реле вакуумного насоса (VACUUM PUMP) |
| EF13 | 15А | Нагрев датчиков кислорода, переднего и заднего (O2 SNSR) |
| EF14 | 15А | Катушка зажигания (IGN COIL) |
| EF15 | 15А | Предохранитель блока памяти (Memory Fuse) |
| EF16 | 25А | Блок комфорта BCM — питание 4 (Power4) |
| EF17 | 30А | Люк в крыше (SUNROOF) |
| EF18 | — / 25А | Пусто, либо блок комфорта BCM — питание 5 (Power5) |
| EF19 | 30А | На реле 10 — реле управления коробкой передач, блок TCU (TCU) |
| EF20 | 15А | Противотуманные фары (птф), реле 17 (FOG Lamp) |
| EF21 | 20А | Блок комфорта BCM — питание 3 (Power3) |
| EF22 | 10А | На Реле 11- звукового сигнала, Реле 04 — ближнего света, Реле 02 — дальнего света, Реле 05 — система управления двигателем EMS (COIL) |
| EF23 | — / 25А | Пусто, либо блок комфорта BCM — питание 6 (Power6) |
| EF24 | 10А | Стоп-сигналы |
| EF25 | 15А | Сигнал (гудок, клаксон) (HORN) |
| EF26 | 10А / 7.5А | Блок управления двигателем ECU и блок управления трансмиссией TCU (ECU/TCU) |
| EF27 | — | Резервное место под предохранитель |
| EF28 | 10А | Фонари заднего хода, реле 07 (REVERSE) |
| EF29 | 30А | Дворники и Омыватель (на реле 08 -низкой скорости стеклоочистителя и реле 09 — высокой скорости стеклоочистителя) (WIPER) |
| EF30 | 10А | Муфта компрессора кондиционера, реле 12 (AC Clutch) |
| EF31 | 15А | Бензонасос (топливный насос) (FUEL PUMP) |
| EF32 | — | Резервное место под предохранитель |
| EF33 | 15А | Ближний свет — левая фара (L LOW BEAM) |
| EF34 | 15А | Ближний свет — правая фара (R LOW BEAM) |
| EF35 | 15А | Электрический термостат, система управления клапанами VVT, клапан системы EGR, клапан адсорбера паров топлива (VALVE) |
| EF36 | — / 10А | Адаптивная система управления коробкой передач (некоторые модели) (AGS) |
| EF37 | 7,5А / 10А | ЭБУ — электронный блок управления двигателем (ECU) |
| EF38 | 15А | Форсунки цилиндра 1, 2, 3, 4 (INJECTOR) |
| EF39 | — | Пусто |
| EF40 | 7,5А | Вентилятор печкии кондиционера, реле 15 (BLOWER RLY Coil) |
| SB01 | 25А / 40А | Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
| SB02 | 30А | Блок комфорта BCM — питание 2 (BCM Power2) |
| SB03 | 30А | Роботизированная коробка передач (DCT) |
| SB04 | 30А | Блок комфорта BCM — питание 1 (BCM Power1) |
| SB05 | 50А | Подогрев лобового / ветрового стекла (Windshield Heat2) |
| SB06 | 30А | Вентилятор печки, отопитель салона и кондиционер, на реле 15 (ВLOWER) |
| SB07 | 30А | Стартер (START) |
| SB08 | 40А | Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
| SB09 | 30А | Аксессуары (ACC) |
РЕЛЕ
| Номер | Описание |
|---|---|
| ERLY 01 | Аксессуары (ACC) |
| ERLY 02 | Реле дальнего света фар (HIGH BEAM) |
| ERLY 03 | Зажигание (IGN) |
| ERLY 04 | Реле ближнего света фар (LOW BEAM) |
| ERLY 05 | Cистема управления двигателем (EMS) |
| ERLY 06 | Вакуумный насос (VACUUM PUMP) |
| ERLY 07 | Фонари заднего хода (REVERSE LAMP) |
| ERLY 08 | Низкая скорость дворников (стеклоочистителя) (WIPER LOW) |
| ERLY 09 | Высокая скорости дворников (стеклоочистителя) (WIPER HIGH) |
| ERLY 10 | Реле блока управления коробкой передач (TCU) |
| ERLY 11 | Сигнал (гудок, клаксон) (HORN) |
| ERLY 12 | Электромагнитная муфта компрессора кондиционера (AC Clutch) |
| ERLY 13 | Реле Бензонасоса (топливного насоса) (FUEL PUMP) |
| ERLY 14 | Высокая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN HIGH) |
| ERLY 15 | Вентилятор печки / отопителя (BLOWER) |
| ERLY 16 | Стартер (START) |
| ERLY 17 | Противотуманные фары (птф) (FOG Lamp) |
| ERLY 18 | Низкая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN LOW) |
Силовые предохранители находится в том же блоке, где и основные под капотом сбоку основного блока предохранителей.
| Номер | Номинал (ампер) | Описание |
|---|---|---|
| MF01 | 150А | Генератор |
| MF02 | 40А | Низкая скорость вентилятора радиатора (системы охлаждения двигателя) |
| MF03 | 50А | Высокая скорость вентилятора радиатора (системы охлаждения двигателя) |
| MF04 | 80А | Электрический усилитель руля ЭУР (EPS) |
| MF05 | 60А | На блок предохранителей в салоне |
Проверка и замена предохранителей на Chery Tiggo 3
Если электрооборудование не работает, проверьте исправность предохранителей. Если предохранители перегорели, их следует заменить.
Вы можете определить исправность предохранителя с помощью следующей иллюстрации:
Проверка предохранителей в блоке предохранителей и реле в моторном отсеке
1. Выключите все потребители электроэнергии и зажигание.
2. Отсоедините «отрицательный» кабель от вывода аккумуляторной батареи.
3. Снимите 4 фиксирующих пистона и переднюю правую панель под ветровым стеклом (1).
4. Снимите крышку с блока предохранителей и реле в моторном отсеке и поочередно проверьте подозреваемые предохранители с помощью схемы на внутренней стороне крышки блока.
Проверка предохранителей в блоке предохранителей и реле в передней панели
1. Выключите все потребители электроэнергии и зажигание.
3. Для проверки предохранителей снимите крышку блока предохранителей и реле в салоне автомобиля.
2. Отсоедините «отрицательный» кабель от вывода аккумуляторной батареи.
4. Поочередно проверьте предохранители (которые, как вы подозреваете, могли перегореть) с помощью схемы расположения предохранителей в блоке.
Замена предохранителей
- Набор реле – прерывателей, предохранителей ножевого типа;
- Пластиковый пинцет для извлечения модулей;
- Отвертка, вороток, головка на «10»;
- Дополнительный источник освещения по мере необходимости.
- Глушим двигатель, выжимаем стояночный тормоз, открываем водительскую дверь. Слева от рулевого колеса, под пластиковой крышкой расположен монтажный блок с предохранителями;
- Отщелкиваем крышку, по порядковому номеру находим необходимый модуль;
- Пинцетом извлекаем его, на штатное место вставляем новый предохранитель;
- Закрываем крышку, проверяем исправность оборудования.
Замена реле – прерывателей в моторном отсеке Чери Тигго:
- Открываем капот, глушим двигатель, фиксируем задний ряд колес колодками;
- Снимаем силовые клеммы с аккумуляторной батареи;
- Справа за АКБ предустановлен монтажный блок с реле – прерывателями. Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру, на место вставляем исправный блок.
Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в интернете.
Мастера сервисных центров рекомендуют проверять монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образование и скопление конденсата в пластиковом корпусе.
Средний ресурс эксплуатации предохранителей, реле – коммутаторов 65 – 75 тыс. км.
Источник
Fuse Layout Chery Tiggo 7 2016-2020
Table of Contents
Passenger Compartment Fuse Box
The fuses are located on the lower left side of instrument panel.
Fuse Box Diagram
Assignment of the fuses in the instrument panel
| № | Description |
|---|---|
| RF01 | BCM |
| RF02 | — |
| RF03 | Steering Wheel Rotation Angle Sensor, EPS |
| RF04 | Main Blind Spot Monitor Radar, Auxiliary Blind Spot Monitor Radar |
| RF05 | Airbag Module |
| RF06 | — |
| RF07 | A/C Wire Harness Interface, Audio Head Unit, Automatic A/C Panel, Headlight Adjustment Switch, DCT Shift Mechanism |
| RF08 | — |
| RF09 | A/C Wire Harness Interface, Audio Head Unit, Audio Head Unit, Automatic A/C Panel |
| RF10 | Instrument Cluster, Rain Sensor |
| RF11 | — |
| RF12 | — |
| RF13 | — |
| RF14 | — |
| RF15 | Around View Monitor |
| RF16 | — |
| RF17 | — |
| RF18 | A/C Panel, Left/Right Outside Rear View Mirror, A/C Wire Harness Interface |
| RF19 | — |
| RF20 | Power Supply of Blower Relay Output Terminal |
| RF21 | — |
| RF22 | — |
| RF23 | — |
| RF24 | Power Supply of Rear DEF Relay Output Terminal |
| RF25 | — |
| RF26 | Mirror Adjustment Switch, BCM, Sunroof |
| RF27 | Cigarette Lighter |
| RF28 | — |
Advertisements

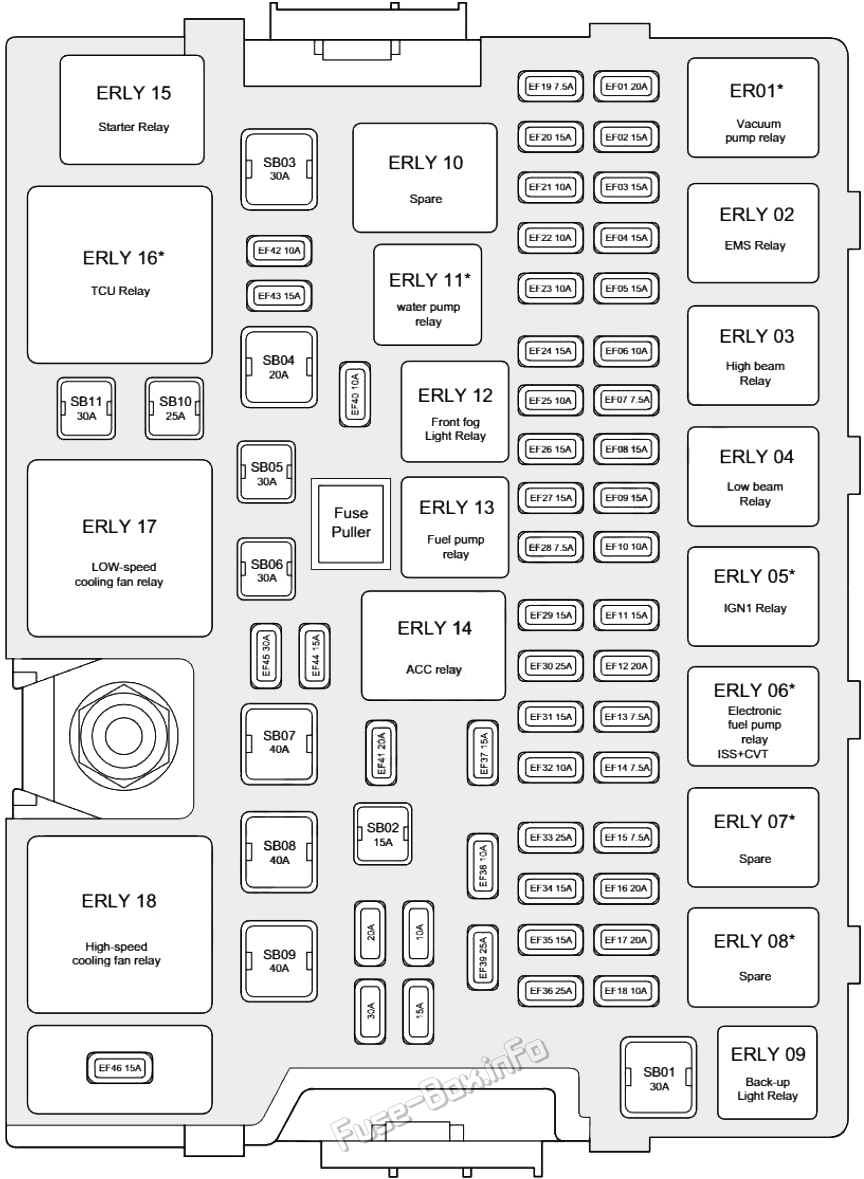

The fuse box is located on the left side of engine compartment and the rear side of left headlight.
Fuse Box Diagram
Assignment of the fuses in the engine compartment
| № | Description |
|---|---|
| SB01 | Reserve |
| SB02 | ACC |
| SB03 | Starter/drive chain |
| SB04 | TCU/DCT |
| SB05 | BCM 2 |
| SB06 | BCM 1 |
| SB07 | ESP/ABS |
| SB08 | EPB |
| SB09 | ACM/EPB |
| SB10 | ESP/ABS |
| SB11 | Seat adjustment SEAT |
| EF01 | Vacuum pump |
| EF02 | Oxygen sensor |
| EF03 | Ignition coil 3 |
| EF04 | ECU solenoid valve |
| EF05 | PPD& HVH |
| EF06 | Reserve |
| EF07 | Right headlight high beam |
| EF08 | Left headlight low beam |
| EF09 | Reserve |
| EF10 | ECU & fan controller with hybrid system |
| EF11 | PEPS |
| EF12 | LT & PTC water pump |
| EF13 | ECU & TCU brake switch 15+ Sreversing sensor & IPU with hybridsystem |
| EF14 | Inner mirror & A/C pressure switch& reversing radar |
| EF15 | PEPS & 4WD |
| EF16 | Electronic oil pump |
| EF17 | Reserve |
| EF18 | Back-up light |
| EF19 | Alternator excitation |
| EF20 | Injector |
| EF21 | Reserve |
| EF22 | Water pump |
| EF23 | POD & PPD & EAC |
| EF24 | Horn |
| EF25 | Left headlight high beam |
| EF26 | Right headlight low beam |
| EF27 | Front fog light |
| EF28 | ESP & ABS & ACM |
| EF29 | Fuel pump |
| EF30 | BCM 6 |
| EF31 | IGN 1 |
| EF32 | Brake switch & PEPS & DOT 30+ |
| EF33 | ACM |
| EF34 | BCM 5 |
| EF35 | BCM 3 |
| EF36 | Reserve |
| EF37 | Spare power 2 |
| EF38 | ECU & TCU 30+ |
| EF39 | Wiper |
| EF40 | 4WD & IPU |
| EF41 | Seat heating |
| EF42 | Air conditioning compressor |
| EF43 | Reserve |
| EF44 | BCM 4 |
| EF45 | Sunroof |
| EF46 | Marine insurance |
| EF51 | — |
Power fuses
The power fuses are located at side of engine compartment fuse and relay box.
| № | Amps | Description |
|---|---|---|
| 1 | — | — |
| 2 | 60A | Instrument Panel Fuse and Relay Box |
| 3 | — | — |
| 4 | 80A | EPS |
| 5 | 40A | Low-speed Cooling Fan |
| 6 | — | — |
| 7 | 150A | Alternator |
| 8 | 50A | High-speed Cooling Fan |
| 9 | — | — |
Действия в чрезвычайных ситуациях Chery Tiggo с 2012 г. Замена предохранителей
Предохранители и реле ПРЕДУПРЕЖДЕНИЕ Перед заменой предохранителей или реле выключите двигатель и все электрическое оборудование автомобиля. Предохранители должны быть заменены предохранителями того же номинала (амперы). Замена реле требует специальных знаний.
Рекомендуется иметь в автомобиле несколько предохранителей на случай замены. Chery поставляет все виды предохранителей. Перегоревший (расплавленный) предохранитель можно легко заменить.
Все предохранители, поставляемые Chery, устанавливаются методом запрессовки и блокировки.
ПРЕДУПРЕЖДЕНИЕ Любая несанкционированная модификация электрической или топливной системы может повлиять на работу вашего автомобиля и стать причиной пожара или другой опасности. Поэтому замену элементов и деталей электрической или топливной системы могут проводить только специалисты сервисных центров Chery. Электрический распределительный блок в моторном отсеке Блок расположен в задней правой части моторного отсека, под торцевой пластиной ветрового стекла. Проверьте или замените предохранители и реле в соответствии с приведенными ниже инструкциями. 1. Выключите все электрооборудование. 2. Отсоедините отрицательный полюс блока от отрицательного полюса аккумулятора. 3. С помощью отвертки или монеты ослабьте фиксаторы пластиковой крышки с правой стороны торцевой пластины ветрового стекла. 4. Снимите верхнюю крышку переднего отсека электрораспределительной коробки (с металлическими зажимами с каждой стороны). Далее вы увидите блок предохранителей и реле. Проверьте и замените предохранители и реле в соответствии с их функциональным описанием на задней стороне крышки.
Примечание: Для удобства владельцев на случай аварийной ситуации на задней стороне крышки электрораспределительного щитка предохранителей и реле приведена схема с функциональным обозначением предохранителей и реле (см рисунок ниже).
— Передний отсек электрораспределительной коробки включает 8 отдельных предохранителей (2х15А, 2х5А, 3х10А и 1х30А).
Примечание Для удобства пользования в аварийной ситуации для владельцев предусмотрена схема с функциональным обозначением предохранителей и реле электрораспределительного блока в приборной панели (см рис ниже). Диагностический разъем автомобиля также установлен в нижней части распределительной коробки приборной панели. Убедитесь, что он не поврежден.
Электрический распределительный щит на приборной панели также включает в себя 8 отдельных предохранителей (2x15A, 2x5A, 3x10A и 1x30A).
5. 100 А, для питания электрораспределительного блока на приборной панели.
Engine compartment
Under the hood, the main fuse and relay box is located on the left side, next to the battery, and is covered with a protective cover.
Photo example
An example of a circuit from the box cover
Diagram
Designation
| EF01 | 20A Heated / heated seats (SEAT HEAT) |
| EF02 | 15A Electronic Steering Column Lock (ESCL) |
| EF03 | 10A High beam – left headlight, power supply (L HIGH BEAM) |
| EF04 | 10A High beam – right headlight, power supply (R HIGH BEAM) |
| EF05 | 15A IGN1 ignition power (IGN POWER) |
| EF06 | 7.5A Dynamic Stability Control and ABS Brake System (ESP/ABS) |
| EF07 | 7.5A ECU, transmission control unit, brake light switch and conc. off reverse gear (ECU & TCU & Brake SW) |
| EF08 | 10A A/C Compressor Tube Pressure Switch and Parking Assist Control Module (AC SW & Radar) |
| EF09 | 7.5A Generator field winding (ALT EXC) |
| EF10 | 25A BCM comfort unit – power 5 (BCM POWER5) |
| EF11 | 25A BCM comfort unit – power 6 (BCM POWER6) |
| EF12 | 20A On Relay 16 – vacuum pump relay (VACUUM PUMP) |
| EF13 | 15A Heated oxygen sensors, front and rear (O2 SNSR) |
| EF14 | 15A Ignition coil (IGN COIL) |
| EF15 | 15A Memory Fuse |
| EF16 | 25A Comfort unit BCM – Power 4 (Power4) |
| EF17 | 30A Sunroof (SUNROOF) |
| EF18 | 25A BCM – Power 5 (Power5) |
| EF19 | 10A On relay 10 – transmission control relay, TCU unit (TCU) |
| EF20 | 15A Fog lights (ptf), relay 17 (FOG Lamp) |
| EF21 | 20A Comfort unit BCM – Power 3 (Power3) |
| EF22 | 10A At Relay 11 – Horn, Relay 04 – Low Beam, Relay 02 – High Beam, Relay 05 – Engine Management System EMS (COIL) |
| EF23 | 25A Comfort unit BCM – Power 6 (Power6) |
| EF24 | 10A Brake lights |
| EF25 | 15A Signal (beep, klaxon) (HORN) |
| EF26 | 7.5/10A Engine control unit ECU and transmission control unit TCU (ECU/TCU) |
| EF27 | Washer |
| EF28 | 10A Reversing lights, relay 07 (REVERSE) |
| EF29 | 30A Wipers and washer (on relay 08 – low speed wiper and relay 09 – high speed wiper) (WIPER) |
| EF30 | 10A A/C Compressor Clutch Relay 12 (AC Clutch) |
| EF31 | 15A Fuel pump (fuel pump) (FUEL PUMP) |
| EF32 | Spare fuse box |
| EF33 | 15A Dipped beam – left headlight (L LOW BEAM) |
| EF34 | 15A Dipped beam – right headlight (R LOW BEAM) |
| EF35 | 15A Electric thermostat, VVT valve control system, EGR valve, fuel vapor canister valve (VALVE) |
| EF36 | 10A Adaptive transmission control system (some models) (AGS) |
| EF37 | 7.5/10A ECU – Electronic Engine Control Unit (ECU) |
| EF38 | 15A Cylinder 1, 2, 3, 4 injectors (INJECTOR) |
| EF39 | Empty |
| EF40 | 7,5A Air conditioning stove fan, relay 15 (BLOWER RLY Coil) |
| SB01 | 25/40A Dynamic Stability Control and ABS Brake System (ESP/ABS) |
| SB02 | 30A BCM comfort unit – power supply 2 (BCM Power2) |
| SB03 | 30A Robotic Transmission (DCT) |
| SB04 | 30A BCM comfort unit – power supply 1 (BCM Power1) |
| SB05 | 50A Heated windshield/windshield (Windshield Heat2) |
| SB06 | 30A Stove fan, interior heater and air conditioner, on relay 15 (BLOWER) |
| SB07 | 30A Starter (START) |
| SB08 | 40A Dynamic Stability Control and ABS Brake System (ESP/ABS) |
| SB09 | 30A Accessories (ACC) |
| Relay | |
| ERLY 01 | Accessories (ACC) |
| ERLY 02 | High Beam Relay (HIGH BEAM) |
| ERLY 03 | Ignition (IGN) |
| ERLY 04 | Low Beam Relay (LOW BEAM) |
| ERLY 05 | Engine management system (EMS) |
| ERLY 06 | Vacuum pump (VACUUM PUMP) |
| ERLY 07 | Reversing lights (REVERSE LAMP) |
| ERLY 08 | Low speed wipers (wiper) (WIPER LOW) |
| ERLY 09 | High speed wipers (wiper) (WIPER HIGH) |
| ERLY 10 | Transmission control unit (TCU) relay |
| ERLY 11 | Signal (HORN) |
| ERLY 12 | Air Conditioning Compressor Electromagnetic Clutch (AC Clutch) |
| ERLY 13 | Fuel pump relay (fuel pump) (FUEL PUMP) |
| ERLY 14 | High fan speed radiator (engine cooling system) (FAN HIGH) |
| ERLY 15 | Stove / heater fan (BLOWER) |
| ERLY 16 | Starter (START) |
| ERLY 17 | Fog lights (PTF) (FOG Lamp) |
| ERLY 18 | Low fan speed radiator (engine cooling system) (FAN LOW) |
Diagram
Appointment
- 150A – Generator
- 40A – Low speed radiator fan (engine cooling system)
- 50A – High speed radiator fan (engine cooling system)
- 80A – Electric power steering EUR (EPS)
- 60A – Fuse box in the cabin
Found a mistake or have something to add – write in the comments.
Схема блока предохранителей и реле в салоне
Схема блока предохранителей и реле в салоне Chery Tiggo T11 и T11 FL
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| F1 | 5 А | Регулировка яркости подсветки приборов |
| F2 | 10 А | Т11: Датчик кислорода (лямда зонд), клапан бензобака, спидометр;Т11 FL: Предохранитель датчика педали тормоза, датчика скорости автомобиля |
| F3 | 10 А | Т11: Форсунки;Т11 FL: Блок управления тормозной системой ABS (АБС) |
| F4 | 5 А | Выключатель кондиционера A/C, кнопка вкл/выкл. |
| F5 | 15 А | Прикуриватель |
| F6 | 10 А | Панель приборов |
| F7 | 15 А | Магнитола (аудиосистема) |
| F8 | 10 А | Разъём для диагностики |
| F9 | 10 А | Панель приборов |
| F10 | 15 А | Задний стеклоочиститель (дворник) и омыватель |
| F11 | 25 А | Стеклоочиститель (дворники) и омыватель лобового / ветрового стекла |
| F12 | 5 А | Предохранитель обмотки реле (дальнего и ближнего света фар) |
| F13 | 10 А | Система подушек безопасности (Airbag) |
| F14 | 5 А | Магнитола: сис-ма управления аудиосистемой |
| F15 | 7.5 А | Регулировка боковых зеркал заднего вида |
| F16 | 15 А | Обогрев / подогрев передних сидений |
| F17 | 10 А | Блок управления двигателем (ЭБУ) |
| F18 | 10 А | Т11: Блок управления замками и модуль сигнализации;Т11 FL: Цепи питания ISU (BCM) |
| F19 | 20 А | Т11: Стеклоподъемники;Т11 FL: Предохранитель компрессора кондиционера A/C |
| F20 | 20 А | Люк в крыше (электропривод) |
| F21 | 15 А | Датчик наличия ключа в замке зажигания |
| F22 | 15 А | Т11: Плафоны освещения в салоне, лампа подсветки в двери, датчик открытия двери;Т11 FL: Запасной предохранитель (для автомобилей с двигателем 1.6 л. и 2.0 л.); Предохранитель бензонасоса (топливного насоса) для автомобилей с двигателем 1.8 л. |
| F23 | 5 А | Кнопка выключателя Люка в крыше (управление люком) |
| F24 | 15 А | Сигнал (гудок, клаксон) |
| F25 | 10 А | Управление режимами подачи и рециркуляции воздуха в салоне |
| F26 | 10 А | Т11: На реле кондиционера (обмотка);Т11 FL: Предохранитель противоугонной системы |
| F27 | 10 А | Обогрев / подогрев боковых зеркал заднего вида |
| F28 | 40 А | Медленно перегорающий пред-ль АМ2 (через замок зажигания идёт на линии IG1 и АСС) |
| F29 | 40 А | Медленно перегорающий пред-ль АМ1 (через замок зажигания идёт на линию IG2 и обмотку реле стартера) |
| F30 | 15 А | Т11: Задний прикуриватель (доп. розетка); Запасной / резерв;Т11 FL: Электрическая розетка для доп.оборудования (задний прикуриватель) |
