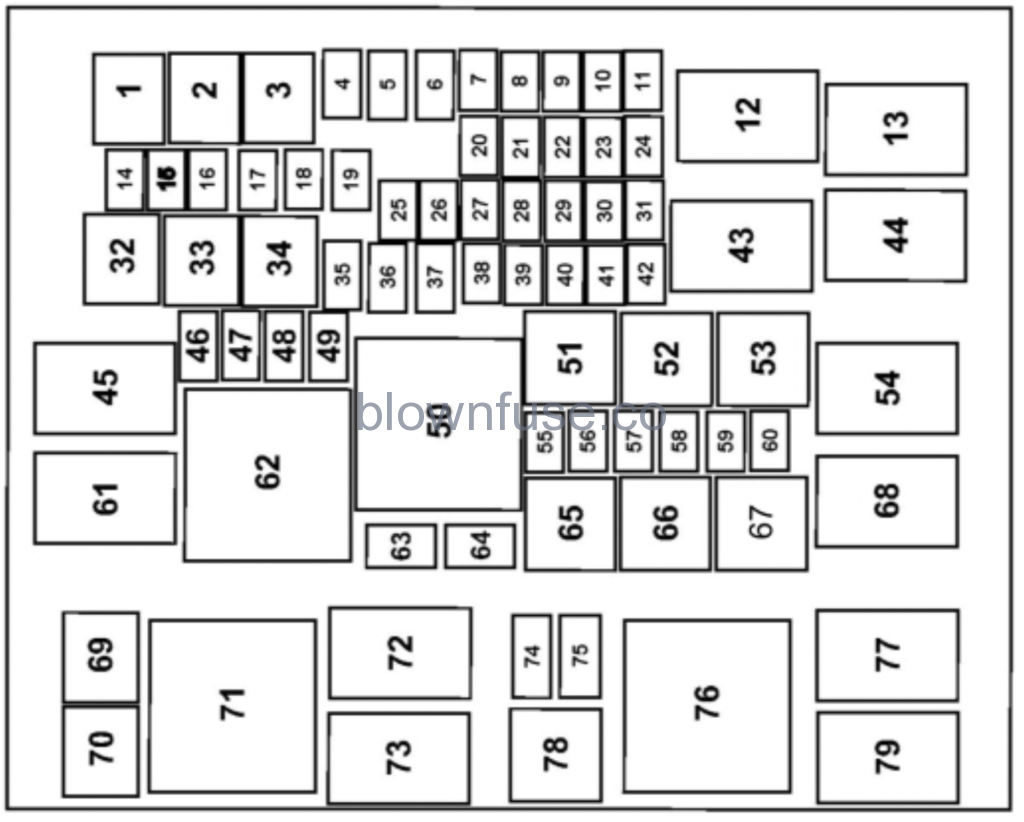

Engine Compartment Fuse Box Diagram

WARNING:  Always disconnect the battery before servicing high current fuses.   WARNING:  To reduce risk of electrical shock, always replace the cover to the power distribution box before reconnecting the battery or refilling fluid reservoirs.

Your vehicle may not be equipped with all of the features listed in the fusing tables. This information describes all fusing for all available vehicle models.

Fuse	Fuse amp rating	Protected components
1	60A	Engine cooling fan relay 2.
2	50A	Engine cooling fan relay 1.
3	40A	DC / AC inverter.
4	40A	ABS with Eletronic Stability Program (valves).
5	30A	Driver power seat.
6	40A	Front blower motor.
7	10A	Brake on/off Switch.
8	20A	Moonroof.
9	15A	Rear washer.   Wiper.
10	7.5A	A/C clutch relay.
11	5A	Power point relay.   Horn relay.   Fuel pump relay.
14	10A	Heated exterior mirrors.
15	5A	Rain sensor relay.   Rear washer relay.
16	10A	Rear window wiper motor.
17	20A	Power point 1 (or cigar lighter).
18	20A	Power point 2.
19	–	Not used.
20	20A	Powertrain control module.
21	15A	Oxygen sensor heater.   Catalyst monitor sensor.   Canister purge valve.   Variable camshaft timing solenoid valves.   Vapor blocking valve.
22	10A	A/C clutch control.   Fan control – on/off.   Puller fan coil (1.0 L).   Coolant pump control.   Run / on water pump.   Exhaust gas recirculation baypass solenoid.   Variable oil pump control.   Variable A/C compressor valve.   All-wheel drive relay module (2.0 L).   Active grille shutter.
23	15A   20A	For ignition coils (2.0 L).   For ignition coils (1.0 L).
24	–	Not used.
25	15A	Subwoofer amplifier.
26	20A	Not used.
27	–	Not used.
28	10A	Left horn.
29	10A	Right horn.
30	15A	Heated Steering wheel.
31	5A	Temperature mass air flow sensor (2.0L).
32	30A	Body control module (battery voltage).
33	60A	ABS/eletronic stability program pump.
34	50A	Trailer tow module.
35	40A	Heated backlite.
36	30A	Starter.
37	40A	Positive temperature coefficient heater.
38	–	Not used.
39	–	Not used.
40	25A	Heated seats (climate control module).
41	15A	Subwoofer amplifier.
42	7.5A	Intercooler puller fan (1.0 L).
46	30A	Power window switch power switch times.
47	20A	Fuel pump.
48	–	Not used.
49	20A	Assisted direct start transmission fluid pump (stop/start) – power.
55	–	Not used.
56	5A	Electrical power assisted system module.   Powertrain control module.
57	10A	Start / Stop – transmission fluid pump.
58	10A	Left hand blind spot monitor module.   Right hand blind spot monitor module.   Rear video camera
59	5A	ABS module.
60	5A	Heated backlite relay.   Heated windshield left relay.
63	25A	Front wiper.
64	30A	Body control module – run/start bus.
69	–	Not used.
70	–	Not used.
74	10A	Heated wiper park.
75	–	Not used.

Relay	Circuits switched
12	Powertrain control module.
13	Starter.
43	Auxiliary power point.
44	Windshield wiper.
45	Front blower motor.
50	Run/start.
51	Not used.
52	Vehicle horn.
53	Not used.
54	Rear washer.
61	Heated backlite / heated mirror.
62	Engine cooling fan 2.
65	Fuel pump.
66	Not used.
67	A/C clutch.
68	Engine cooling fan 1.
71	Not used.
72	Not used.
73	Heated wiper park.
76	Positive temperature coefficient heater.
77	Puller fan (1.0 L Fox).
78	Not used.
79	Positive temperature coefficient heater.

Замена предохранителей

Если в работе электрооборудования имеются проблемы, то в первую очередь надо проверить работоспособность плавких элементов в блоке и, если есть необходимость, заменить их.

Как правильно поменять предохранители:

1. Независимо от того, в каком конкретно блоке меняются детали, откройте капот автомобиля. Чтобы не допустить короткого замыкания в процессе, гаечным ключом ослабьте зажимы и отсоедините клеммы от аккумулятора авто.
2. Откройте блок предохранителей, в котором надо произвести замену деталей. Руководствуясь вышеописанными данными о назначении и схемах, определите вышедший из строя предохранитель. Если у вас есть сомнения по поводу его работоспособности, поставьте вместо потенциально неработающего устройства рабочее, можно временно извлечь из другого гнезда.
3. Теперь надо открыть крышку блока, где расположена деталь, которую вы будете менять. Используя пинцет, который находится внутри корпуса, извлеките перегоревший предохранитель и выполните его замену на новый. Оцените состояние гнезда, в которое устанавливается деталь. Если в разъеме есть следы окислений, зачистите его зубной щеткой.
4. Подключите клеммы АКБ на место. Протестируйте работу оборудования.

Канал Азбука Форд предлагает наглядно ознакомиться с процедурой смены предохранительных элементов в своем ролике.

Предохранители и реле Ford Focus 3

Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке. Расположение и комплектность электрических предохранителей, установленных в монтажных блоках, зависят от модификации автомобиля. Информация актуальна для моделей Форд Фокус 3 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020, 2020 года выпуска. Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 10.1) под панелью приборов с правой стороны. Назначение предохранителей (их номера указаны на рисунке) приведено в табл. 10.1.

Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1.

Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке (рис. 10.3, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей и реле.

Назначение предохранителей, реле и плавких вставок в монтажном блоке, расположенном в моторном отсеке автомобиля (таблица 10.2)
Номер предохранителя	Сила тока, А	Цвет предохранителя	Назначение предохранителя
7	40	Зеленый	Насос ABS, насос системы динамической стабилизации (ESP)
8	30	Розовый	Клапан системы динамической стабилизации (ESP)
9	30	Розовый	Обогреватель заднего стекла
10	40	Зеленый	Электровентилятор воздухонагнетателя
11	30	Розовый	Модуль запуска и остановки двигателя
12	30	Розовый	Электронный блок управления двигателем
13	30	Розовый	Реле стартера
14	40	Зеленый	Обогрев ветрового стекла, правая сторона
15	25	Белый	Блок управления трансмиссией*
16	40	Зеленый	Обогрев ветрового стекла, левая сторона
17	20	Синий	Вспомогательный отопитель*
18	20	Синий	Очистители ветрового стекла
19	5	Коричневый	Модуль ABS, модуль системы динамической стабилизации (ESP)
20	15	Синий	Звуковой сигнал
21	5	Коричневый	Выключатель стоп-сигналов
22	15	Синий	Система контроля аккумуляторной батареи
23	5	Коричневый	Катушка зажигания, блок управления наружным освещением
24	20	Желтый	Задняя розетка для подключения дополнительного электрооборудования
25	10	Красный	Наружные зеркала заднего вида с электроприводом
26	15	Синий	Блок управления трансмиссией
27	15	Синий	Муфта компрессора системы кондиционирования
28	5	Коричневый	Адаптивная система круиз-контроля
29	20	Желтый	Омыватели фар
30	5	Коричневый	Электронный блок управления двигателем
31	—	—	Не используется
32	10	Красный	Клапан рециркуляции отработанных газов (EGR), привод вихревых заслонок, датчики кислорода в отработанных газах
33	10	Красный	Привод заслонок управления каналами впускного коллектора
34	10	Красный	Форсунки
35	5	Коричневый	Активные жалюзи радиатора (бензиновый двигатель
35	15	Синий	Активные жалюзи радиатора (дизельный двигатель)
36	10	Красный	Электронный блок управления двигателем
37	—	—	Не используется
38	15	Синий	Электронный блок управления двигателем, блок управления трансмиссией*
39	5	Коричневый	Модуль управления фарами
40	5	Коричневый	Электроусилитель руля
41	20	Желтый	Блок управления наружным освещением
42	15	Синий	Очиститель заднего стекла
43	15	Синий	Регулятор наклона фар
44	5	Коричневый	Адаптивная система круиз-контроля
45	10	Красный	Обогрев форсунок омывателя ветрового окна
46	25	Белый	Электрические стеклоподъемники (передние окна)
47	7,5	Бордовый	Электрообогрев наружных зеркал заднего вида
48	—	—	Не используется

Снятие и замена монтажных блоков предохранителей

2. Сожмите, потяните вниз и снимите два фиксатора крепления защитного кожуха под панелью приборов справа.

3. Снимите защитный кожух.

4. Снимите вещевой ящик в сборе с корпусом (см. тут).

5. Сожмите фиксаторы…

6. отодвиньте фиксирующую скобу

7. …и отсоедините колодку жгута проводов от монтажного блока. 8. Аналогично отсоедините остальные колодки от монтажного блока.

9, Извлеките из корпуса монтажного блока два держателя жгутов проводов.

10. Отожмите два фиксатора крепления монтажного блока…

11. …и снимите монтажный блок с автомобиля.

12. Установите монтажный блок в порядке, обратном снятию.

В связи с большим количеством одиночных проводов, присоединяемых к монтажному блоку, расположенному в моторном отсеке, и потребностью в специальной карте их расположения работу по снятию и установке монтажного блока проводите на специализированной станции технического обслуживания.

Замена БП в салоне

Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.

Как произвести его замену, читайте далее:

1. Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
2. Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
3. На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
4. Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
5. Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
6. На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
7. Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.

Зачем менять предохранитель габаритных огней на Ford Ecosport?

.Итак, начнем наш контент о расположении предохранителя габаритных огней вашего Ford Ecosport интересом его изменения. У вас может сложиться впечатление, что у вас перегорел предохранитель, но вы не уверены. Если вы больше не можете использовать ночные огни вашего автомобиля, вполне возможно, что предохранитель является спусковым крючком

Важно знать, что предохранитель работает как система безопасности для предотвращения перенапряжения на вашем Ford Ecosport. Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным

Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Вообще говоря, хочется заменить предохранитель стояночных огней Ford Ecosport, когда они больше не работают без объяснения причин . Если аккумулятор работает правильно, возможно, проблема связана с предохранителем.

Ford EcoSport (from 2013) – fuse box diagram (EU versrion)

Year of production: 2013, 2014, 2015, 2016

Engine compartment fuse box

Ford EcoSport – fuse box diagram – engine compartment

Fuse	Ampere rating	Circuits protected
1	60	Engine compartment fuse box
2	40	Anti-lock brake system
3	60	Engine compartment fuse box.  Powertrain control module
4	40	Blower motor
5	60	Passenger compartment fuse box
6	30	Central locking system.  Anti-theft alarm
7	60	Ignition relay.  Passenger compartment fuse box
8	30	Starter motor
9	60	High-speed cooling fan.  Engine compartment fuse box
10	30	Transmission control module.  Glow plugs.  Low-speed cooling fan – 1.0L EcoBoost
60
40
11	30	Left-hand heated windshield element
12	30	Right-hand heated windshield element
13	30	Low-speed cooling fan – 1.5L Duratec-16V Ti-VCT and 1.5L Duratorq-TDCi
14	30	Transmission control module
15	15	Battery saver.  Front fog lamps.  High beam.  Interior lighting.  Right-hand low beam.  Passenger airbag deactivation warning lamp
16	15	Left-hand low beam.  Side lamps.  Rear fog lamp.  Daytime running lamps
17	15	High beam
18	20	Horn
19	20	Electronic pump
20	7,5	Transmission control module.  Powertrain control module
21	20	Fuel pump and fuel injectors relay
22	15	Front fog lamps.  High beam.  Interior lighting.  Direction indicators
23	10	Battery backup sounder.  Anti-theft alarm.  Horn relay
15
24	20	Heated rear window.  Heated exterior mirrors
25	7,5	Air conditioning relay.  Air conditioning relay – 1.0L EcoBoost
10
26	20	Anti-lock brake system with electronic stability control
27	15	Front fog lamps
28	10	Water pump
29	15	Ignition coil.  Ignition coil – 1.0L EcoBoost
20
30	15	Low-speed and high-speed cooling fan relay.  Powertrain control module.  Evaporative emission canister purge valve
31	15	Cold start solenoid valve.  Heated oxygen sensor
20	Powertrain control module – 1.5L Duratorq-TDCi
32	—	Not used

Relay	Circuits switched
R1	High-speed cooling fan
R2	Glow plugs
R3	Front fog lamps.  Rear fog lamp
R4	Fuel injection pump – 1.5L Duratorq-TDCi
R5	Reversing lamps
R6	High beam
R7	Air conditioning control module
R8	Horn
R9	Low-speed cooling fan
R10	Starter motor
R11	Fuel injection pump – 1.0L EcoBoost and 1.5L Duratec-16V Ti-VCT.  Diesel fuel heater – 1.5L Duratorq-TDCi
R12	Blower motor
R13	Powertrain control module
R14	Block heater
R15	Block heater

Passenger compartment fuse box

Ford EcoSport – fuse box diagram – passeneger compartment

Fuse	Ampere rating	Circuits protected
F1	7,5	Air conditioning clutch.  Rain sensor module.  Auto-dimming interior mirror
F2	10	Brake lamps
F3	7,5	Reversing lamps
F4	7,5	Headlamp leveling
F5	20	Windshield wipers
F6	15	Rear window wiper
F7	15	Windshield washer pump.  Rear window washer pump
F8	15	Driver heated seat
F9	15	Passenger heated seat
F10	15	Ignition switch.  Push button ignition switch.  Keyless accessory relay
F11	3	Instrument cluster
F12	15	Data link connector
F13	7,5	Climate control system – manual air conditioning.  Electronic automatic temperature control.  Alarm sensors.  Remote keyless entry reciever.  Audio unit control panel.  Front control/display interface module
F14	15	Audio unit.  SYNC module.  GPS
F15	3	Power folding mirrors.  Front power windows
F16	20	Remote keyless entry
F17	20	Remote keyless entry
F18	—	Not used
F19	7,5	Instrument cluster
F20	—	Not used
F21	3	Passenger airbag deactivation warning lamp
F22	7,5	Heated exterior mirrors
F23	—	Not used
F24	—	Not used
F25	7,5	Air conditioning control module.  Blower motor.  Front fog lamps.  Block heater
F26	3	Airbag control module
F27	10	Parking aid button.  Body control module.  Passive anti-theft system.   Anti-lock brake system.  Ignition switch.  Instrument cluster.  Electronic power assist steering.  Windshield washer pump.  Rear window washer pump
F28	7,5	Accelerator pedal.  Fuel injection pump.  Powertrain control module.  Transmission control module
F29	—	Not used
F30	—	Not used
F31	20	Cigar lighter socket.  Front auxiliary power points
F32	20	Rear auxiliary power points
F33	—	Not used
F34	30	Front power windows
F35	30	Rear power windows
F36	—	Not used

Relay	Circuits switched
R1	Ignition
R2	Push button ignition switch
R3	Keyless system accessory

Battery fuse box

Ford EcoSport – fuse box diagram – battery

Fuse	Ampere rating	Circuits protected
F1	450	Starter motor
F2	60	Electronic power assist steering
F3	200	Engine compartment fuse box
F4	70	Block heater
F5	50	Block heater
F6	3	Battery monitor system

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

• Замена маслосъемных колпачков форд фьюжн



• Шевроле реззо не работает центральный замок



• Форд куга вин номер где находится



• Замена рулевой рейки форд фокус 1



• Что лучше форд куга или хендай туссан

Положение предохранителя прикуривателя Форд Фокус 3

Остановит ли форд продажи автомобилей в россии: анализ

Задумка производителей Форд Фокус 3 была этакая универсальная машина мира. Выпуская новую модель, Фокус бросал вызов гольф классу, и нужно признать у них это получилось. Первый Фокус появился в России в конце 90 х годов, и спустя одиннадцать лет, он стал самой продаваемой иномаркой в нашей стране.

Производят Форд в городе Всеволожске, и производят их в огромном количестве. Фокус 3 — это первый Фокус из трех, который производится одинаково в разных странах без каких-либо изменений. Как мы знаем, и первый Фокус, и второй отличается от того, что продают в России и в Америке. Это были разные автомобили, они отличались внешне, и отличия были в комплектациях. Только Фокус 3 везде абсолютно одинаковый, что внешне, что внутренне. Комплектовался третий фокус различными моторами. Базовый двигатель был 1.6 мощностью 105 лошадиных сил. Был и еще один мотор объемом 1.6, но его мощность уже была 125 лошадиных сил. Третий двигатель был двухлитровый атмосферный ста пятидесяти сильный мотор. И на рейтинговой версии был новый двигатель 1.5 EcoBoost мощностью 150 лошадиных сил. К сожалению, проблемы стука холодного двигателя 1.6 на Форд Фокус 2 перешли по наследству и третьему Фокусу. Коробок передач было две — это механическая 5-ступенчатая и роботизированная 6-ступенчатая трансмиссия.

Замена предохранителя прикуривателя Форд Фокус 3

Прикуриватель в автомобиле является не отменной вещью. В современных машинах их устанавливают по два, а то и больше, так как прикуриватель давно уже перестали использовать по прямому назначению. Сейчас прикуриватель используют как розетку в домашнем быту. С помощью него заряжают различные гаджеты, подключают радар-детекторы, видеорегистраторы и т.д. В дальней поездки без прикуривателя просто не обойтись, вы не сможете зарядить телефон, чтоб связаться с кем-либо. Также есть возможность подключить питание ноутбука через прикуриватель. Но что если прикуриватель вышел из строя? Зачастую причиной неработающего прикуривателя является перегоревший предохранитель.

На форд фокус 3 устанавливаются три блока предохранителей

Блоки предохранителей Форд Фокус 3

Предохранитель прикуривателя находится в салоне в районе ног переднего пассажира, также как и на Форд Фокус 2

Блок предохранителей Форд Фокус 3

В Ford Focus 3 используются mini предохранители. Предохранитель прикуривателя имеет номинальную мощность 20 А.

При помощи пинцета достаньте перегоревший предохранитель и установите новый.

Все по теме Замена блока предохранителей Ford EcoSport

В том что ты прав, никто не спорит, но ведь правда поместились бы вдвоём, одновременно, если бы ты чуть левее ехал, а не дал чуть вправо

Старый добрый 2х литровый корейский двигатель? Это который задираться начинает к 100к пробега, а потом потихонку масложорит? Почитайте в инете про всякие G4KD и его последователей (G4NA). Максимальный пробег 180-200к и на свалку. А бывает люди эндоскопом лазят, благо сейчас это всем стало доступно и производителю уже не просто мухлевать и уже на совсем маленьких пробегах видят задиры. Вот например Или вот Еще вечная проблема сальники задних полуосей. Если не смазывать каждые 20к пробега, то прощай 4ВД. Вот тут внизу написано (пост №209) Ну и пресловутое ЛКП.

Спасибо за обзор.все понятно для обычного человека.все доступно и просто.каналу респект. Привет из Питера.

Блоки под капотом

Монтажный блок

Основной блок с предохранителями и реле в моторном отсеке находится с левой стороны рядом с горловиной бочка омывающей жидкости и закрыт защитной крышкой.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,1,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Назначение предохранителей

p, blockquote 19,0,0,0,0 —>

1	60A Блок предохранителей в моторном отсеке
2	40A Антиблокировочная система тормозов
3	60A Блок предохранителей в моторном отсеке. Модуль управления силовым агрегатом
4	40A Электровентилятор обдува
5	60A Блок предохранителей в салоне
6	30A Система централизованного запирания. Противоугонная сигнализация
7	60A Реле зажигания, Блок предохранителей в салоне
8	30A Стартер
9	60A Высокоскоростной вентилятор системы охла­ждения, Блок предохранителей в моторном отсеке.
10	30/40/60А Модуль управления коробкой передач. Свечи накаливания. Низкоскоростной вентилятор системы охла­ждения — 1.0L EcoBoost.
11	30А Обогреватель ветрового стекла (левая сторона)
12	30А Обогреватель ветрового стекла (правая сторона)
13	30А Низкоскоростной вентилятор системы охла­ждения — 1.5L Duratec-16V Ti-VCT и 1.5L Duratorq- TDCi
14	30А Модуль управления коробкой передач
15	15А Система предотвращения разряда аккумуля­торной батареи. Передние противотуманные фары Дальний свет. Освещение салона. Ближний свет, правая сторона. Сигнализатор отключения подушки безопас­ности пассажира
16	15А Ближний свет, левая сторона. Габаритные огни. Задняя противотуманная фара. Световое оборудование дневного времени.
17	15А Дальний свет
18	20А Звуковой сигнал
19	20А Электронный насос
20	7,5А Модуль управления коробкой передач. Модуль управления силовым агрегатом
21	20А Реле топливного насоса и топливных форсунок
22	15А Передние противотуманные фары Дальний свет. Освещение салона. Указатели поворота
23	10/15А Звуковой сигнал включения аварийного батарей­ного питания. Противоугонная сигнализация. Реле звукового сигнала
24	20А Обогреваемое заднее стекло. Обогреваемые наружные зеркала
25	Реле системы кондиционирования. Реле системы кондиционирования — 1.0L EcoBoost.
26	20а Антиблокировочная система тормозов с элек­тронным контролем устойчивости
27	15А Передние противотуманные фары
28	10А Водяной насос
29	15/20А Катушка зажигания
30	15А Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Модуль управления силовым агрегатом. Продувочный клапан угольного фильтра системы контроля за парами топлива.
31	15А Электромагнитный клапан холодного запуска. Подогреваемый кислородный датчик 20А Модуль управления силовым агрегатом — 1.5L Duratorq-TDCi.
32	Не используется.

Обозначение реле

p, blockquote 20,0,0,0,0 —>

R1	Высокоскоростной вентилятор системы охлаждения
R2	Свечи накаливания
R3	Передние противотуманные фары, Задняя противотуманная фара
R4	Топливный насос — 1.5L Duratorq-TDCi
R5	Фонари заднего хода
R6	Дальний свет
R7	Модуль управления системой кондиционирования
R8	Звуковой сигнал
R9	Низкоскоростной вентилятор системы охлаждения
R10	Стартер
R11	Топливный насос — 1.0L EcoBoost и 1.5L Duratec-16V Ti-VCT. Обогреватель дизельного топлива — 1.5L Duratorq-TDCi.
R12	Электровентилятор обдува
R13	Модуль управления силовым агрегатом
R14	Подогреватель блока цилиндров
R15	Подогреватель блока цилиндров

Блок на аккумуляторной батарее

Он расположен на плюсовой клемме аккумулятора, и состоит из плавких вставок высокой мощности.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,1,0 —>

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Схема

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Описание

p, blockquote 27,0,0,0,0 —>

F1	450А Стартер
F2	60А Электрический усилитель рулевого управления.
F3	200А Блок предохранителей в моторном отсеке.
F4	70А Подогреватель блока цилиндров.
F5	50А Подогреватель блока цилиндров.
F6	30А Система мониторинга аккумуляторной батареи.

Схема и расположение

В автомобилях Ford Focus 3 в кузове универсал, седан или хэтчбек используется три монтажных блока. Каждое из этих устройств характеризуется своей электросхемой. Все плавкие элементы, расположенные внутри, отвечают за функционирование фар ближнего света, аудиосистемы, бензонасоса, прикуривателя и прочего электрического оборудования.

Схема расположения БП в Форд Фокус 3

Блок предохранителей под капотом

Устройство располагается в моторном отсеке машины. Для получения доступа к месту размещения монтажного блока следует открыть капот автомобиля. Вы можете увидеть устройство справа, прямо перед водительским креслом. Блок закрывается защитной пластмассовой накладкой черного цвета. Открыв крышку, на внутренней ее стороне можно ознакомиться с предназначением и расположением компонентов.

Фото схемы и таблиц, указывающих на предназначение предохранительных компонентов.

Схема установки предохранителей и реле устройства, расположенного в подкапотном отсеке

Таблица предназначения элементов в подкапотном БП

Таблица предназначения элементов в подкапотном БП

БП в салоне

Схема салонного БП

Если в Форд Фокус 3 не работает электрооборудование, автовладельцу полезно будет узнать, где находится еще один БП, чтобы сменить вышедшие из строя детали. В салоне автомобиля под бардачком в центральной консоли, справа. Здесь установлены предохранители на магнитолу, на ближний свет, освещение, прикуривателя и другое оборудование. Разберем назначение деталей в салонном БП.

Блок предохранителей в багажнике

В соответствии с техническим руководством, третий монтажный блок предохранителей в Форд Фокус устанавливается в багажнике. Если вы откроете багажный отсек, то сможете найти БП слева, он скрыт защитной пластмассовой крышкой. Большинство деталей, установленных в этом блоке, резервные, они применяются для установки дополнительных устройств и оборудования.

Фото схемы устройства, а также таблиц назначения элементов.

Схема расположения деталей в БП, который находится в багажнике

Таблица назначения элементов в подкапотном БП

Таблица назначения элементов в подкапотном БП

Где находится предохранитель габаритных огней на Форд Экоспорт?

.Мы будем сейчас ищите предохранитель стояночных огней в вашем Ford Ecosport. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые управляют правильным процессом ваших габаритных огней. Мы по очереди поможем вам найти предохранитель стояночных огней вашего Ford Ecosport.

Замена внутреннего предохранителя габаритных огней вашего Ford Ecosport

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Ford Ecosport. Для этого вам придется иди к блоку предохранителей твоей машины . Если вы не можете найти его, знайте, что он находится рядом с вашим рулевым колесом, вы определите его точное местоположение благодаря инструкциям вашего Ford Ecosport.

Просмотрите инструкции на крышке блока предохранителей, чтобы найдите предохранитель габаритных огней вашего Ford Ecosport , следует отметить под названием «Парковочные огни» .

Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити накала.
Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последней части этого содержания и проверьте питание ваших габаритных огней. В качестве последнего решения вы можете отвезти свой автомобиль к своему автомеханику, чтобы он мог более подробно проверить причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Замена предохранителя реле предохранителя габаритных огней вашего Ford Ecosport

Наконец, мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Ford Ecosport, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника, чтобы найти реле стояночного света, или руководство по эксплуатации, если вы не можете его найти.
• Поменяйте местами реле другим реле, чтобы проверить габаритные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель ночного света вашей машины , если вы ищете других предохранители типа предохранителя стартера на Ford Ecosport, или предохранитель автомобильного радиоприемника, не думайте дважды, чтобы получить совет из наших статей, посвященных этим предохранителям.

Чтобы узнать больше о Ford Ecosport, ознакомьтесь с Форд Экоспорт категория.

Engine compartment

Mounting boxes

The main box with fuses and relays in the engine compartment is located on the left side next to the neck of the washer fluid barrel and is covered with a protective cover.

The photo

Diagram

Designation

1	60A Engine compartment fuse box
2	40A Anti-lock braking system
3	60A Engine compartment fuse box. Powertrain control module
4	40A Electric blower fan
5	60A Passenger compartment fuse box
6	30A Central locking system. Anti-theft alarm
7	60A Ignition relay, Passenger compartment fuse box
8	30A Starter
9	60A High speed cooling fan, Under-hood fuse box.
10	30/40 / 60А Transmission control module. Glow plugs. Low speed cooling fan – 1.0L EcoBoost.
11	30A Heated windshield (left side)
12	30A Heated windshield (right side)
13	30A Low Speed ​​Cooling Fan – 1.5L Duratec-16V Ti-VCT and 1.5L Duratorq-TDCi
14	30A Transmission control module
15	15A Battery discharge prevention system. Front fog lights High beam. Interior lighting. Dipped beam, right side. Passenger airbag deactivation warning light
16	15A Dipped beam, left side. Parking lights. Rear fog lamp. Daytime lighting equipment.
17	15A High beam
18	20A Sound signal
19	20A Electronic pump
20	7.5A Transmission control module. Powertrain control module
21	20A Relay for fuel pump and fuel injectors
22	15A Front fog lights High beam. Interior lighting. Direction indicators
23	10 / 15A Sound signal for turning on the emergency battery power supply. Anti-theft alarm. Horn relay
24	20A Heated rear window. Heated exterior mirrors
25	Air conditioning relay. Air conditioning relay – 1.0L EcoBoost.
26	20a Anti-lock braking system with electronic stability control
27	15A Front fog lights
28	10A Water pump
29	15 / 20A Ignition coil
30	15A High speed and low speed cooling fan relay. Powertrain control module. Purging valve of the charcoal filter for the fuel vapor control system.
31	15A Cold start solenoid valve. Heated Oxygen Sensor 20A Powertrain Control Module – 1.5L Duratorq-TDCi.
32	Not used.

Relay

R1	High speed cooling fan
R2	Glow plugs
R3	Front fog lights, Rear fog lights
R4	Fuel Pump – 1.5L Duratorq-TDCi
R5	Reversing lights
R6	High beam
R7	Air conditioning control module
R8	Sound signal
R9	Low speed cooling fan
R10	Starter
R11	Fuel Pump – 1.0L EcoBoost and 1.5L Duratec-16V Ti-VCT. Diesel Fuel Heater – 1.5L Duratorq-TDCi.
R12	Blower fan
R13	Powertrain control module
R14	Cylinder block heater
R15	Cylinder block heater

Battery box

It is located on the positive terminal of the battery, and consists of high power fuse links.

Example

Diagram

Assignment

F1	450A Starter
F2	60A Electric power steering.
F3	200A Engine compartment fuse box.
F4	70A Cylinder block heater.
F5	50A Cylinder block heater.
F6	30A Battery monitoring system.

That’s all, and if you have something to add, write in the comments.
