Схема реле и предохранителей hyundai elantra j4/hd

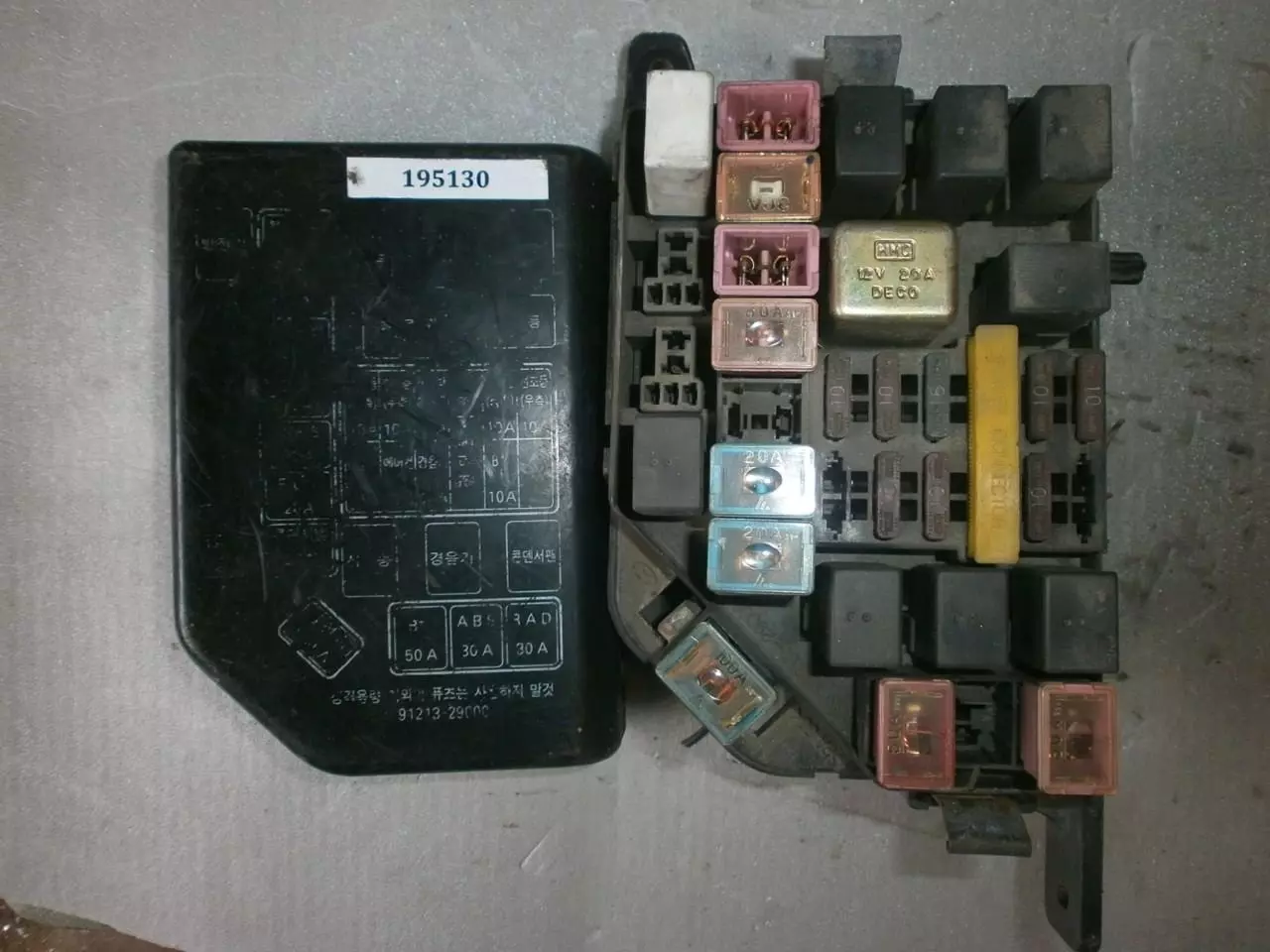

Блок предохранителей и реле в подкапотном пространстве

Блок предохранителей в моторном отсеке расположен между аккумуляторной батареей и бачком с антифризом. Это черная коробка с крышкой, под которой находятся реле и предохранители.

Расположение предохранителей на монтажном блоке, который находится под капотом Элантры:

а	Реле ближнего света
два	Реле электродвигателя вентилятора охлаждения
3	Реле стартера
4
пять	Реле топливного насоса
6	Реле звукового сигнала
7	Реле управления двигателем
8	Реле магнитной муфты компрессора кондиционера
9	Реле двигателя стеклоочистителя
10	Реле дальнего света
11	Реле противотуманных фар
12
F1	(30А)
F2	(30А)
F3	(30A) Реле электродвигателя вентилятора системы охлаждения
F4	(30А)
F5	(50А) Генератор
F6	(10А) запасной
F7	(10А) запасной
F8	(15А) Система управления двигателем
F9	(10А) Система управления двигателем
F10	(15А) Лампы дневного света
F11	(20А) Омыватель фар
F12	(15А) Противотуманные фары
F13	(10А)
F14	(15А)
F15	(15А) Реле дальнего света
F16	(15А) Реле ближнего света
F17	(100AГенератор
F18	(30А) Антиблокировочная система тормозов (АБС)
F19	(30А) Антиблокировочная система тормозов (АБС)
F20	(30A) Система рециркуляции воздуха (кондиционер/отопление)
F21	—

Дополнительный блок для дизельных двигателей.

Расположен с левой стороны моторного отсека.

1 — Реле свечей накаливания F1 (30А) — Подогреватель топлива F2 (30А) — Нагреватель охлаждающей жидкости F3 (80А) — свеча накаливания F4 (60А) — подогреватель охлаждающей жидкости

Описание и назначение предохранителей.

F1	(10А) указатели поворота и фонари заднего хода
F2	(10А) Генератор
F3	(15А) Система SRS
F4	(10А) Тревога
F5	(10AC/отопление
F6	(10А) размеры правая сторона
F7	(10A) Левый задний габарит
F8	(10А) Противоугонная система
F9	(10А) аудиосистема, мотор зеркала, часы
F10	(10А) круиз-контроль, датчик скорости, АКПП
F11	(10А) Антиблокировочная тормозная система (АБС)
F12	(10А) Система SRS
F13	(30А) Реле обогревателя заднего стекла
F14	(20A) Моторизованная антенна
F15	(15A) Центральный замок, люк на крыше
F16	(15А) стоп-сигнал, электрические стеклоподъемники
F17	(10A) Обогрев зеркал
F18	(15A) Предохранитель 3 прикуривателя Hyundai Elantra, гнездо для принадлежностей
F19	(10А) Задние противотуманные фары
F20	(10А) кондиционер
F21	(15A) Стеклоочиститель/омыватель заднего стекла
F22	(20А) Очистители и шайбы
F23	(20А) Обогрев сиденья
F24	(10А)
F25	(15А) освещение салона и багажника
F26	(30А) Электрические стеклоподъемники

Определяем неисправность предохранителя

Перегоревший предохранитель можно легко определить. Внутри самого элемента есть нить, которая проводит ток. При скачке напряжения эта нить обрывается и сетевая цепь разрывается.

Видео:Предохранители и реле для Hyundai Elantra (AD; 2017-2020)Скачать

Предохранители и реле Hyundai Elantra HD 4

Пинцет находится в блоке под капотом, рядом с аккумулятором. И что теперь, если я поменяю прдохранители и врублю опять компрессор, то он опять может перегореть??? Хотя цепи разные может ч то в панельке коротит? Сразу два не должно сгореть Вроде сразу попробовал и в прикуриватель!!

Место расположения я естественно предохранителей сразу посмотрел, блого дело на крышке всё показанно доступно!! Загадочный календарь Всё сделал, всем спасибо!! Оказывается, действительно, пусковой ток был завышен у компрессора!! Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы.

Используется три типа плавких предохранителей: Это может привести к сильному повреждению проводки и возможному возгоранию

ВНИМАНИЕ Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему. Замена предохранителя, блок предохранителей на хендай элантра на внутренней панели 1

Откройте крышку панели предохранителей.

Извлеките сомнительный предохранитель, потянув его вверх, вертикально, под прямым углом к блоку предохранителей. Используйте съемник, который находится в крышке панели предохранителей в отсеке двигателя.

Проверьте снятый предохранитель; если он перегорел, замените его на новый. Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах. При отсутствии запасных предохранителей используйте предохранители с тем же номинальным током, установленные блок предохранителей на хендай элантра цепях устройств, которые не являются обязательными для работы автомобиля, таких как прикуриватель.

Если электрические компоненты не работают при целых предохранителях, проверьте панель предохранителей в моторном отсеке. Если плавкий предохранитель перегорел, его следует заменить.

Hyundai Elantra 3. Предохранители и реле

Переключатель режима Всегда держите переключатель режима в положении ON. В случае перемещения переключателя в положение OFF возможен сброс некоторых компонентов, а также неправильное функционирование передатчика или электронного ключа.

Нажмите на крышку панели плавких предохранителей и снимите. Проверьте извлеченный предохранитель.

Блоки в салоне

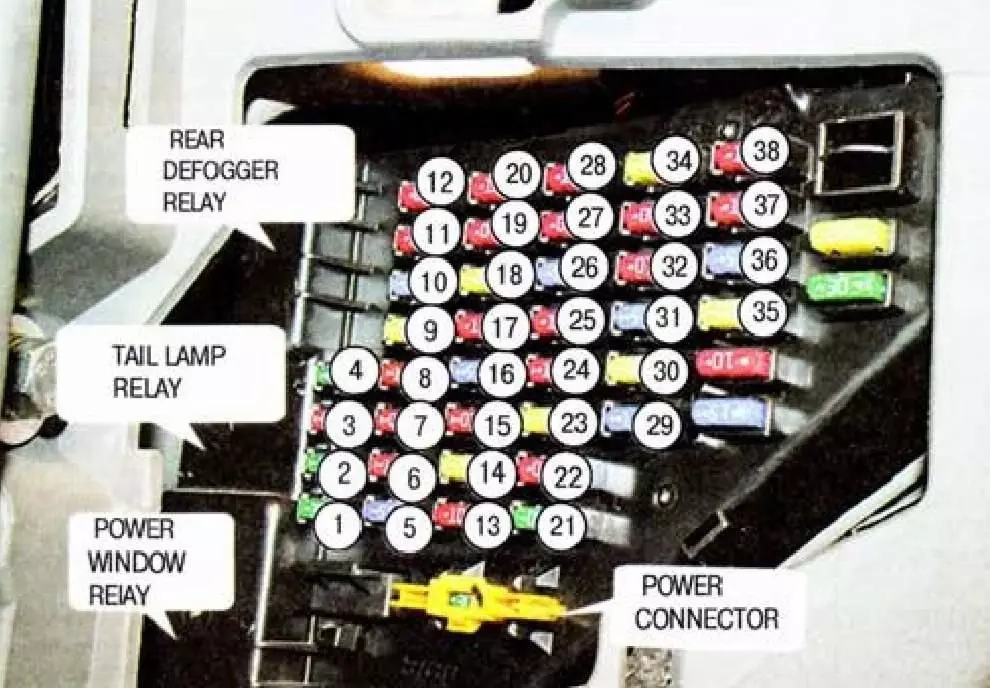

Блок предохранителей

Находится в левом торце приборной панели за защитной крышкой.

Пример схемы с обратной стороны крышки

Описание предохранителей

p, blockquote 10,1,0,0,0 —>

1	10А Реле стартера — START
2	10А Блок управления кондиционером — A/CON SW
3	10А Система обогрева наружных зеркал заднего вида — HTD MIRR
4	15А Обогрев сидений — SEAT HTR
5	10А Кондиционер — A/CON
6	10А Лампы дальнего света — HEAD LAMP
7	25А Стеклоочиститель ветрового окна — FR WIPER
8	15А Стеклоочиститель двери задка — RR WIPER
9	15А Включение ближнего света фар в дневное время — DRL OFF
10	10А Задние противотуманные фонари — RR FOG
11	25А Блок управления стекло подъемниками — P/WDW LH
12	10А Часы — CLOCK
13	15А Прикуриватель — C/LIGHTER
14	20А Люк, реле блока управления зажигания — DR LOCK
15	15А Реле обогревателя ветрового стекла — DEICER
16	15А Стоп-сигналы — STOP
17	15А Освещение салона — ROOM LP
18	15А Аудиосистема, маршрутный компьютер — AUDIO
19	15А Задняя 5-ая дверь — T/LID
20	25А Блокировка электрических стеклоподъемников (правая сторона) — SAFETY P/WDW RH
21	25А Блокировка электрических стеклоподъемников (левая сторона) — SAFETY P/WDW LH
22	25А Электрические стеклоподъемники — P/WDW
23	15А Розетка электрического питания — P/OUTLET
24	10А Блок переключателей — T/SIG
25	10А Контрольная лампа подушки безопасности — A/BAG IND
26	10А Панель приборов — CLUSTER
27	15А Подушка безопасности — A/BAG
28	15А Блок управления дверями либо зажиганием — IGN1-A
29	15А Передняя розетка электрического питания — RR P/OUTLET
30	10А Задний правый габаритный фонарь — TAIL RH
31	10А Задний левый габаритный фонарь — TAIL RH

Блоки реле

Под панелью могут находится 2 дополнительных блока с реле.

Расположение реле в блоках

p, blockquote 14,0,0,0,0 —>

1. реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
2. реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Fuse Layout Hyundai Elantra 2007-2010

Cigar lighter (power outlet) fuses in the Hyundai Elantra are located in the Instrument panel fuse box (see fuses “C/LIGHTER” and “P/OUTLET”).

Table of Contents

Fuse box location

Inside the fuse/relay box covers, you can find the label describing fuse/relay name and capacity. Not all fuse panel descriptions in this manual may be applicable to your vehicle. It is accurate at the time of printing. When you inspect the fusebox on your vehicle, refer to the fusebox label.

Instrument panel

The fuse box is located on the side of the dashboard, on the driver’s side, behind the cover.

Left-hand drive vehicles

Right-hand drive vehicles

Engine compartment

The fuse box is located in the engine compartment (left-side).

Assignment of the fuses in the instrument panel

Advertisements

Description	Amp rating	Protected component
START	10A	Ignition lock switch, Antitheft alarm, Transaxle range switch
A/CON SW	10A	A/C control module
HTD MIRR	10A	Outside heated mirror motor
SEAT HTR	15A	Seat warmer switch
A/CON	10A	Blower relay, A/C control module, Sunroof control module
HEAD LAMP	10A	Head lamp relay
FR WIPER	25A	Front wiper relay
RR WIPER	15A	Rear wiper relay (OR Spare)
DRL	15A	Daytime running lamp unit
WCS	10A	Occupant classification sensor
P/WDW DR	25A	Power window main switch, Rear power window switch(LH)
CLOCK	10A	Digital clock, Audio
C/LIGHTER	15A	Power outlet
DR LOCK	20A	Sunroof control module, Door unlock/lock relay
DEICER	15A	Front windshield deicer (OR Spare)
STOP	15A	Stop lamp switch
ROOM LP	15A	Trunk room lamp, Dome lamp, Map lamp, Digital clock, Home link
AUDIO	15A	Audio
T/LID	15A	Trunk lid relay
AMP	25A	Amplifier
SAFETY P/WDW	25A	Safety power window module
P/WDW ASS	25A	Front & rear power window switch(RH), Power window main switch
P/OUTLET	15A	Power outlet
T/SIG	10A	Hazard switch
A/BAG IND	10A	Airbag indicator(instrument cluster)
RR FOG	10A	Rear fog lamp relay
CLUSTER	10A	Instrument cluster, EPS module, ESC switch
A/BAG	15A	SRS control module
IGN 1	15A	EPS module, ESP switch (OR Spare)
SPARE	15A	(Spare)
TAIL RH	10A	Head lamp(RH), Glove box lamp, Rear combination lamp(RH), License lamp
TAIL LH	10A	Head lamp(LH), Power window main switch, Rear combination lamp(LH), License lamp

Assignment of the fuses in the Engine compartment

Advertisements

Description	Amp rating	Protected component
Fusible link:
ALTERNATOR	125A / 150A	Alternator, Fusible link box(D4FB)
EPS	80A	EPS control module
ABS.2	20A	ESP control module, ABS control module, Multi purpose check connector
ABS.1	40A	ESP control module, ABS control module, Multi purpose check connector
B+.1	50A	Instrument panel junction box
RR HTD	40A	Instrument panel junction box
BLOWER	40A	Blower relay
C/FAN	40A	Condenser fan #1,2 relay
B+.2	50A	Instrument panel junction box
IGN.2	40A	Ignition switch, Start relay
IGN.1	30A	Ignition switch
ECU	30A	Main relay, ECM, Powertrain control module(G4GC)
Fuse:
SPARE. 1	20A	(Spare)
FR FOG	15A	Front fog lamp relay
A/CON	10A	A/C relay
HAZARD	15A	Hazard switch, Hazard relay
F/PUMP	15A	Fuel pump relay
ECU.1	10A	ECM(G4FC), PCM(G4FC), TCM(D4FB)
ECU.3	10A	ECM(D4FB)
ECU.4	20A	ECM(D4FB)
INJ	15A	A/C relay, Fuel pump relay, Injector #1,2,3,4(G4FC/G4GC), PCM(G4FC/G4GC), Idle speed actuator(G4FC/G4GC), Immobiliser module(D4FB) etc.
SNSR.2	10A	Pulse generator ‘A’, ‘B, TCM(D4FB), Stop lamp switch(G4FC/G4GC), Vehicle speed sensor etc.
HORN	15A	Horn relay
ABS	10A	ESP control module, ABS control module, Multi purpose check connector
ECU.2	10A	ECM, Ignition coil #1,2,3,4(G4FC), PCM(G4GC)
B/UP	10A	Back up lamp switch, Transaxle range switch, Cruise control module
H/LP LO RH	10A	Head lamp(RH), Head lamp leveling actuator(RH)
H/LP LO LH	10A	Head lamp(LH), Head lamp leveling actuator(LH), Head lamp leveling switch
H/LP HI	20A	Head lamp Hi relay
SNSR.1	10A	Oxygen sensor, ECM, Mass air folw sensor, Immobiliser module(G4FC/G4GC), Stop lamp switch(D4FB), Lambda sensor(D4FB) etc.
SPARE	10A	(Spare)
SPARE	15A	(Spare)
SPARE	20A	(Spare)

Выбор правильного предохранителя для Hyundai Elantra

При выборе предохранителя для Hyundai Elantra необходимо соблюдать несколько важных критериев:

Правильная номинальная величина: предохранитель должен быть подобран в соответствии с требуемым током в цепи. Для определения правильной номинальной величины смотрите настройки автомобиля, руководство по эксплуатации или обращайтесь к дилеру Hyundai.
Правильный размер: предохранитель должен быть физически совместим с гнездом предохранителя в автомобиле

Обратите внимание на размеры, указанные на предохранителе и убедитесь, что они совпадают с размерами гнезда.
Качество и надежность: выбирайте предохранители известных производителей, чтобы быть уверенными в их надежности и качестве. Некачественные предохранители могут не сработать при необходимости и привести к серьезным повреждениям автомобиля.

Если вы сомневаетесь в правильности выбора предохранителя, рекомендуется обратиться к сертифицированному дилеру Hyundai или профессионалу в области автомобильной электрики для получения консультации и помощи. Никогда не заменяйте предохранитель на более высокий ток, так как это может привести к серьезным повреждениям или пожару.

Как определить тип и номинал предохранителя

Правильное определение типа и номинала предохранителя очень важно, чтобы обеспечить правильную работу электрической системы автомобиля Hyundai Elantra. В случае неисправности предохранителя, безопасность и функциональность автомобиля могут быть нарушены

Для определения типа и номинала предохранителя, вам нужно:

1. Проверить руководство по эксплуатации: В руководстве по эксплуатации вашего автомобиля Hyundai Elantra вы найдете информацию о типах и номиналах предохранителей, которые используются в разных системах автомобиля. Обратитесь к разделу «Предохранители» или «Электрические системы» для получения нужной информации.
2. Проверить наклейку на крышке блока предохранителей: В большинстве автомобилей Hyundai Elantra находится блок предохранителей под капотом или на панели приборов. На крышке блока предохранителей обычно указаны типы и номиналы предохранителей, которые используются в различных цепях электрических систем автомобиля. Обратитесь к наклейке на крышке блока предохранителей, чтобы получить нужную информацию.
3. Проверить сам предохранитель: Номинал предохранителя обычно указан на его корпусе в амперах. Отсоедините предохранитель от соответствующей цепи и проверьте номинал, который указан на корпусе предохранителя. Если номинал не виден или стерт, вы можете использовать мультиметр для измерения номинала предохранителя.

Помните, что для замены предохранителя важно использовать предохранитель с тем же типом и номиналом, чтобы избежать повреждения электрических систем вашего автомобиля Hyundai Elantra

Определение неисправностей предохранителя

Выявить вышедший из строя электропредохранитель возможно 2 способами.

Лучше оперативно, ведь от этого зависит работоспособность ТС:

1. Визуально. Перегоревший элемент представляет собой оплавленный мост, соединяющий разорванные контакты. Через прозрачный корпус легко видны повреждения.
2. С помощью мультиметра. Если предохранитель не имеет визуальных повреждений, но неисправность связана именно с ним, стоит проверить элемент мультиметром. Если все работает без перебоев, то на концах элемента не будет напряжения. В случае поломки прибор отобразит значение бортовой сети.

Неработающий элемент не мешает движению автомобиля, но ликвидирует функциональность какого-либо устройства авто. Прежде чем покупать новый, стоит устранить причину поломки.

Нельзя проводить ремонт неисправных элементов, т.к. это может привести к пожару. Вы можете хранить в автомобиле несколько электропредохранителей разного номинала на случай повреждения одного из них.

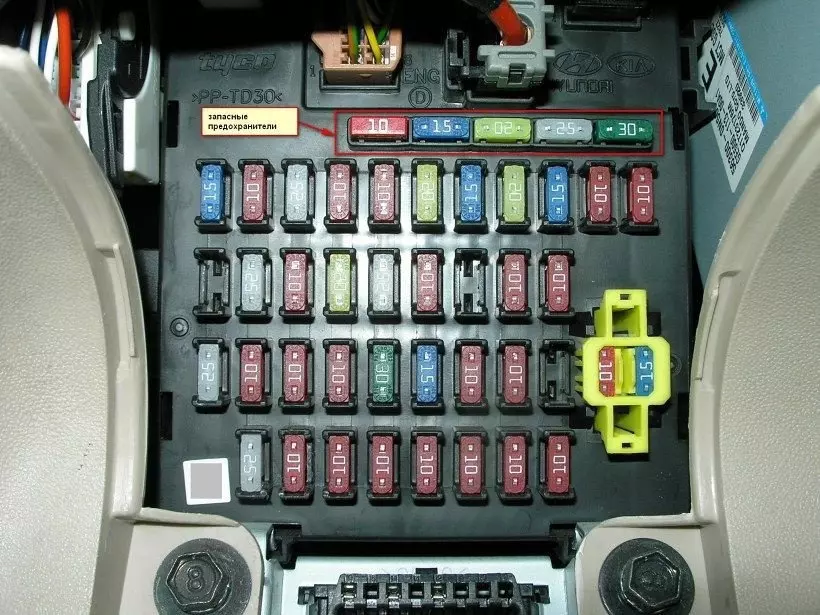

Блок в салоне

Он находится под панелью со стороны водителя, за защитной крышкой.

Описание

p, blockquote 7,0,0,0,0 —>

1	10А Сигналы поворота, лампы заднего хода
2	10А Подсветка приборной панели, ДХО, генератор, блок временных задержек стеклоочистителей, штатная сигнализация
3	15А Подушки безопасности
4	10А Аварийная сигнализация
5	10А Мотор отопителя салона
6	10А Передняя правая фара, внутреннее освещение
7	10А Передняя левая фара, внешнее освещение
8	10А Штатная сигнализация, цепь запуска
9	10А Часы, электрические зеркала, аудио
10	10А Круиз-контроль, ЭБУ, ЭБУ АКПП, спидометр
11	10А АБС
12	10А Лампа индикации подушек безопасности
13	30А Обогрев заднего стекла
14	20А Мотор выдвигающейся антенны
15	15А Центральный замок, люк
16	15А Лампы стоп-сигнала, электро стеклоподъемники
17	10А Обогрев заднего стекла и обогрев боковых зеркал
18	15А Прикуриватель и розетка 12В
19	10А Не используется
20	10А Кондиционер, лампы передних фар, электро стеклоподъемники
21	15А Задний стеклоочиститель и омыватель
22	20А Передний стеклоочиститель и омыватель
23	20А Подогрев сидений
24	10А Климат-контроль, блок временных задержек стеклоочистителей, затемнение зеркал, люк
25	15А Свет салона, багажника, замка зажигания, диагностический разъем, аудио
Short connector	Перемычка. Подсветка бардачка, аудио, управление климат-контролем
P/WDW	30А Электро стеклоподъемники
spare	Запасные предохранители

В зависимости от комплектации возможно расположение отдельных элементов реле с обратной стороны блока.

Блок под капотом

Он находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Фото — схема

p, blockquote 19,0,0,0,0 —>

1	20А АБС и ESP — ABS2
2	40А ABS и ESP
3	50А Электронный блок управления электрооборудованием салона — B+1
4	40А Обогрев зеркал заднего вида — RR HTD
5	40А Электро вентилятор — BLOWER
6	40А Электро вентилятор системы кондиционирования — C/FAN
7	20А Омыватель передних фар — H/LP WASHER
8	20А Резерв — SPARE
9	125А Генератор — ALTERNATOR
10	80А Электро усилитель рулевого управления — MDPS
11	15А Передние противотуманные фары — FR FOG
12	10А Кондиционер — A/CON
13	15А Аварийная сигнализация — HAZARD
14	10А Резерв — SPARE
15	20А Резерв — SPARE
16	15А Топливный насос — F/PUMP
17	15А Резерв — SPARE
18	10А Блок управления двигателем — ECU1
19	10А Блок управления двигателем — ECU2
20	20А Блок управления двигателем — ECU3
21	15А Топливные форсунки, система кондиционирования — INJ
22	10А Датчики — SNSR2
23	15А Звуковой сигнал — HORN
24	50А Электронный блок управления электрооборудованием салона — B+2
25	40А Стартер, выключатель (замок) зажигания — ING2
26	30А Выключатель (замок) зажигания — IGN1
27	30А Главное реле — ECU
28	10A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS
29	10A Система зажигания — ECU2
30	10A Выключатель лампы света заднего хода — B/UP
31	10A Ближний свет правой передней фары — H/LP LO RH
32	10A Ближний свет левой передней фары — H/LP LO LH
33	20A Дальний свет фар — H/LP HI
34	10A Датчики — SNSR1
R1	Реле электро вентилятора системы охлаждения (малая скорость вращения) — C/FAN2
R2	Реле электро вентилятора системы охлаждения (высокая скорость вращения) — C/FAN1
R3	Реле стартера — START
R4	Реле топливного насоса — F/PUMP
R5	Реле кондиционера — A/CON
R6	Реле ближнего света фар — H/LP LO
R7	Реле звукового сигнала — HORN
R8	Реле дальнего света фар — H/LP HI
R9	Реле заднего противотуманного фонаря — FOG LP
R10	Реле стеклоочистителя — WIPER
R11	Главное реле — MAIN

p, blockquote 20,0,0,0,0 —> p, blockquote 21,0,0,0,1 —>

Есть что добавить? Мы будем рады вашим комментариям.

Источник статьи: http://vsepredohraniteli.ru/hyundai/elantra4-hd.html

Блоки в салоне

Блок предохранителей

Находится в левом торце приборной панели за защитной крышкой.

Пример схемы с обратной стороны крышки

Схема

Описание предохранителей

1	10А Реле стартера – START
2	10А Блок управления кондиционером – A/CON SW
3	10А Система обогрева наружных зеркал заднего вида – HTD MIRR
4	15А Обогрев сидений –  SEAT HTR
5	10А Кондиционер – A/CON
6	10А Лампы дальнего света – HEAD LAMP
7	25А Стеклоочиститель ветрового окна – FR WIPER
8	15А Стеклоочиститель двери задка – RR WIPER
9	15А Включение ближнего света фар в дневное время – DRL OFF
10	10А Задние противотуманные фонари – RR FOG
11	25А Блок управления стекло подъемниками – P/WDW LH
12	10А Часы – CLOCK
13	15А Прикуриватель – C/LIGHTER
14	20А Люк, реле блока управления зажигания – DR LOCK
15	15А Реле обогревателя ветрового стекла – DEICER
16	15А Стоп-сигналы – STOP
17	15А Освещение салона – ROOM LP
18	15А Аудиосистема, маршрутный компьютер – AUDIO
19	15А Задняя 5-ая дверь – T/LID
20	25А Блокировка электрических стеклоподъемников (правая сторона) – SAFETY P/WDW RH
21	25А Блокировка электрических стеклоподъемников (левая сторона) – SAFETY P/WDW LH
22	25А Электрические стеклоподъемники – P/WDW
23	15А Розетка электрического питания – P/OUTLET
24	10А Блок переключателей – T/SIG
25	10А Контрольная лампа подушки безопасности – A/BAG IND
26	10А Панель приборов – CLUSTER
27	15А Подушка безопасности – A/BAG
28	15А Блок управления дверями либо зажиганием – IGN1-A
29	15А Передняя розетка электрического питания – RR P/OUTLET
30	10А Задний правый габаритный фонарь – TAIL RH
31	10А Задний левый габаритный фонарь – TAIL RH

Блоки реле

Под панелью могут находится 2 дополнительных блока с реле.

Расположение реле в блоках

1. реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
2. реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Блок под капотом

Он находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Фото – схема

Назначение

1	20А АБС и ESP – ABS2
2	40А ABS и ESP
3	50А Электронный блок управления электрооборудованием салона – B+1
4	40А Обогрев зеркал заднего вида – RR HTD
5	40А Электро вентилятор – BLOWER
6	40А Электро вентилятор системы кондиционирования – C/FAN
7	20А Омыватель передних фар – H/LP WASHER
8	20А Резерв – SPARE
9	125А Генератор – ALTERNATOR
10	80А Электро усилитель рулевого управления – MDPS
11	15А Передние противотуманные фары – FR FOG
12	10А Кондиционер – A/CON
13	15А Аварийная сигнализация –  HAZARD
14	10А Резерв – SPARE
15	20А Резерв – SPARE
16	15А Топливный насос – F/PUMP
17	15А Резерв – SPARE
18	10А Блок управления двигателем – ECU1
19	10А Блок управления двигателем – ECU2
20	20А Блок управления двигателем – ECU3
21	15А Топливные форсунки, система кондиционирования – INJ
22	10А Датчики – SNSR2
23	15А Звуковой сигнал – HORN
24	50А Электронный блок управления электрооборудованием салона – B+2
25	40А Стартер, выключатель (замок) зажигания – ING2
26	30А Выключатель (замок) зажигания – IGN1
27	30А Главное реле –  ECU
28	10A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости – ABS
29	10A Система зажигания – ECU2
30	10A Выключатель лампы света заднего хода – B/UP
31	10A Ближний свет правой передней фары – H/LP LO RH
32	10A Ближний свет левой передней фары – H/LP LO LH
33	20A Дальний свет фар – H/LP HI
34	10A Датчики – SNSR1
R1	Реле электро вентилятора системы охлаждения (малая скорость вращения) – C/FAN2
R2	Реле электро вентилятора системы охлаждения (высокая скорость вращения) – C/FAN1
R3	Реле стартера – START
R4	Реле топливного насоса – F/PUMP
R5	Реле кондиционера – A/CON
R6	Реле ближнего света фар – H/LP LO
R7	Реле звукового сигнала – HORN
R8	Реле дальнего света фар – H/LP HI
R9	Реле заднего противотуманного фонаря – FOG LP
R10	Реле стеклоочистителя –  WIPER
R11	Главное реле – MAIN

Есть что добавить? Мы будем рады вашим комментариям.

Блоки в салоне

Блок предохранителей

Находится в левом торце приборной панели за защитной крышкой.

Пример схемы с обратной стороны крышки

Описание предохранителей

p, blockquote 10,1,0,0,0 —>

1	10А Реле стартера — START
2	10А Блок управления кондиционером — A/CON SW
3	10А Система обогрева наружных зеркал заднего вида — HTD MIRR
4	15А Обогрев сидений — SEAT HTR
5	10А Кондиционер — A/CON
6	10А Лампы дальнего света — HEAD LAMP
7	25А Стеклоочиститель ветрового окна — FR WIPER
8	15А Стеклоочиститель двери задка — RR WIPER
9	15А Включение ближнего света фар в дневное время — DRL OFF
10	10А Задние противотуманные фонари — RR FOG
11	25А Блок управления стекло подъемниками — P/WDW LH
12	10А Часы — CLOCK
13	15А Прикуриватель — C/LIGHTER
14	20А Люк, реле блока управления зажигания — DR LOCK
15	15А Реле обогревателя ветрового стекла — DEICER
16	15А Стоп-сигналы — STOP
17	15А Освещение салона — ROOM LP
18	15А Аудиосистема, маршрутный компьютер — AUDIO
19	15А Задняя 5-ая дверь — T/LID
20	25А Блокировка электрических стеклоподъемников (правая сторона) — SAFETY P/WDW RH
21	25А Блокировка электрических стеклоподъемников (левая сторона) — SAFETY P/WDW LH
22	25А Электрические стеклоподъемники — P/WDW
23	15А Розетка электрического питания — P/OUTLET
24	10А Блок переключателей — T/SIG
25	10А Контрольная лампа подушки безопасности — A/BAG IND
26	10А Панель приборов — CLUSTER
27	15А Подушка безопасности — A/BAG
28	15А Блок управления дверями либо зажиганием — IGN1-A
29	15А Передняя розетка электрического питания — RR P/OUTLET
30	10А Задний правый габаритный фонарь — TAIL RH
31	10А Задний левый габаритный фонарь — TAIL RH

Блоки реле

Под панелью могут находится 2 дополнительных блока с реле.

Расположение реле в блоках

p, blockquote 14,0,0,0,0 —>

1. реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
2. реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM
