Hyundai creta предохранители и реле

Размер предохранителей Хендай Крета

Оригинальные предохранители покупать смысла не вижу, так как они продаются штучно и стоят дорого. А вот купить набор недорогих неоригинальных предохранителей вполне можно. Дешевле всего купить предохранители для Hyundai Creta на Aliexpress.

Поэтому заказал, бросил в багажник и можно не волноваться на этот счет. Вот ССЫЛКА для заказа. Если же вы заранее не озаботились покупкой набора, а вопрос уже встал ребром и нет времени ждать доставки из Китая, то подойдут следующие варианты:

• Fortluft FUS01K
• Auto-gur AGFL10A

Стоимость набора из 10 таких предохранителей разного номинала составляет примерно 100-120 рублей.

В подкапотном пространстве также используются флажковые предохранители Micro от 10 и до 25А. Кроме этого в блоке под капотом есть еще и силовые картриджные предохранители MIDI от 30 до 50А. Также есть один большой предохранитель на 60А аналогичного картриджного типа.

Мини кроссовер Hyundai Creta был представлен в 2014 году. На территории России продавался в 2015, 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время. За это время модель прошла обновление. Поставляется по всему миру. В других странах так же известен под названиями Hyundai ix25 и Hyundai Cantus. В данной публикации вы найдёте описание предохранителей и реле Хендай Крета со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блок предохранителей и реле hyundai creta

Рассмотрены автомобили Hyundai Creta 2021, 2021, 2021, 2021 года выпуска.

Блок предохранителей в салоне.

Находится с левой стороны под панелью приборов за пластиковой крышкой.

схема расположения предохранителей в блоке.

расшифровка.

№	наименование	номинал предохранителя	защищаемая цепь
1	обогрев заднего стекла	30a	реле обогрева заднего стекла
2	обогреватель заднего сиденья	20a	модуль управления обогревателем заднего сиденья
3	запасной	30a	—
4	электростекло­подъемник с защитой от защемления	25a	модуль электростеклоподъемника водителя с защитой от защемления
5	указатель поворота	15a	bcm
6	обогреватель переднего сиденья	20a	модуль управления обогревателем сиденья водителя/пассажира
7	правый электростекло­подъемник	25a	главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников
8	левый электростекло­подъемник	25a	главный переключатель электростеклоподъемников
9	запасной	20a	—
10	bcm	10a	bcm, эбу электронных ключей, модуль иммобилайзера
11	задняя розетка питания	20a	задняя розетка питания
12	передняя розетка питания	20a	передняя розетка питания
13	блокирование дверей	20a	реле блокирования/разблокирования, реле разблокирования двери багажного отделения
14	brake switch	10a	эбу электронных ключей, выключатель стоп-сигналов
15	tcu	15a	a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода))
16	start	10a	блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления
17	pdm 1	15a	эбу электронных ключей
18	обогрев зеркал	10a	наружное зеркало заднего вида со стороны водителя/пассажира
19	модуль 2	10a	консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом
20	запасной	10a	—
21	омыватель	15a	многофункциональный переключатель
22	вентилятор 1	10a	модуль управления кондиционером
23	память	10a	регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных
24	плафон внутреннего освещения	10a	фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой
25	модуль 3	10a	bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения
26	эбу	10a	pcm/ecm, эбу электронных ключей, модуль иммобилайзера
27	кондиционер	10a	распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером
28	задний стеклоочиститель	10a	блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя
29	мультимедиа	20a	аудиосистема, аудиовизуальное головное устройство с навигацией
30	вентилятор 2	10a	блок управления кондиционером, выключатель клаксона, резистор клаксона
31	модуль 1	10a	bcm, выключатель стоп-сигнала
32	esp	10a	переключатель на передней панели, блок управления esp
33	модуль 5	10a	электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый)
34	запасной	10a	—
35	e-call	10a	модуль mts e-call
36	запасной	20a	—
37	mdps	10a	блок mdps датчик угла поворота рулевого колеса
38	подушка безопасности	10a	модуль управления srs
39	модуль 4	10a	bcm, эбу электронных ключей
40	подогреватель strg	15a	bcm
41	прикуриватель	20a	предохранитель прикуривателя Hyundai Creta
42	acc	10a	реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида
43	индикатор подушки безопасности	10a	комбинация приборов
44	комбинация приборов	10a	комбинация приборов

Блок предохранителей и реле в моторном отсеке Hyundai Creta.

Находится около аккумуляторной батареи.

для доступа к предохранителям и реле отожмите два фиксатора и снимите крышку блока.

схема расположения предохранителей и реле в блоке моторного отсека Hyundai Creta.

описание.

Как работает прикуриватель и схема его подключения

Основной элемент прикуривателя — это его гнездо, в которое вставляется как нагревательный элементы, так и штекеры различных устройств, питающихся от сети 12В. На гнездо подведена масса от аккумулятора, а в штекере есть плюсовой контакт. Когда вы вставляете разъем в гнездо, то цепь замыкается и на устройства подается питание.

Как устроен автомобильный прикуриватель

Схема питания прикуривателя

Если есть подсветка, то запитывается она отдельным проводом, подходящим к гнезду. Питание подается по проводам, которые с одной стороны через фишку подключены к монтажному блоку с предохранителями, а с другой стороны через другую фишку — к клеммам корпуса прикуривателя.

Во избежание замыкания в сети, гнездо прикуривателя всегда имеет предохранитель в блоке предохранителей. Также у него есть еще один дополнительный предохранитель на корпусе. Кстати, у подсветки отдельный предохранитель.

Важный момент — почему прикуриватель постоянно работает при выключенном зажигании? Это не неисправность, это особенность его подключения по схеме. Например, так работает прикуриватель в автомобилях ВАЗ “Классика”, ВАЗ-2114, Lada Kalina, BMW E34-E36, Skoda Octavia Mk2, SEAT Leon I и некоторых других. Но так происходит не всегда.

Не работает прикуриватель при выключенном зажигании у ВАЗ-2115, BMW E39 и новее, Volkswagen Touareg, Opel Corsa и других. Кстати, судя по форумам, в одних и тех же моделях LADA, прибор может и работать и не работать при выключенном зажигании.

Когда предохранитель перегорает

К перегоранию предохранителя приводят два основных обстоятельства. В большинстве случаев из цепи потребляется слишком много энергии, что приводит к перегрузке предохранителя и плавлению металлической вставки. Когда это произойдет, любая система, питаемая от этого предохранителя, перестанет работать. Другая причина перегорания предохранителей — это когда токоведущий провод касается нулевого или заземляющего провода. Это называется короткое замыкание. Поврежденные провода и ослабленные соединения вызывают короткие замыкания в автомобиле. В обоих случаях перегоревший предохранитель выглядит одинаково: у него перегоревшая металлическая вставка или непрозрачная стеклянная поверхность.

Видео:Замена предохранителейСкачать

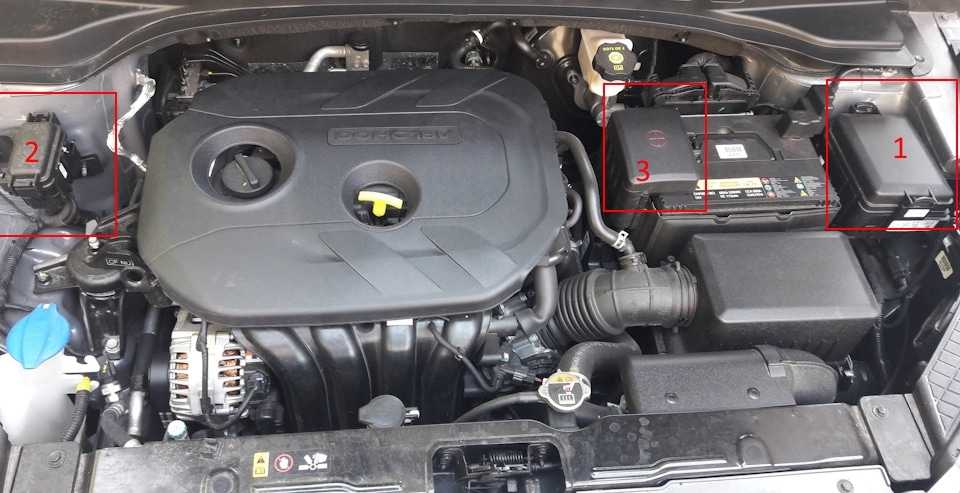

Блоки под капотом

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Основной блок

Он расположен в левой части моторного отсека.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Обозначение

p, blockquote 21,0,0,1,0 —>

MDPS	80A MDPS (Мотор рулевого управления с усилителем)
ALT	G4FC (125 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора D4FC / D4FB (150 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора
ECU2	G4FC (10A): ECU (M / T), PCU (A / T) D4FC (15A): CAM SNSR, Glow RLY, WGT, регулирующий клапан EGR, воздушный поток SNSR, IMMOD4FB (15A): CAM SNSR, VGT Vacuum, IMMO
HEAD LAMP HIGH BEAM	Реле электромагнитного клапана включения дальнего света (двухфункционального типа)
ABS2	Блок управления ABS / ESC
ECU 4	G4FC (25A): ECU (M / T), PCU (A / T) D4FC (15A): Впускной клапан счетчика, D4FB (15A): реле свечи накаливания, блок счетчика топлива
TCU 1	D4FB: TCU (АКПП)
BAT+5	Предохранитель блока предохранителей панели приборов: FS01
ABS 1	Блок управления ABS / ESC, диагностика моторного отсека
BAT+4	Предохранитель блока предохранителей панели приборов: FS06, IPS-1, IPS-2, IPS-3
IG1	Без кнопки запуска: зажигание SW С запуском кнопки: блок реле PDM
BAT+1	Предохранитель блока предохранителей панели приборов: FS14, FS05, FS13, FS17, FS10, FS02, FS09, IOD реле (автоматическое отключение тока утечки)
GLOW	D4FC / D4FB: реле накаливания, свеча накаливания
FUEL HEATER	D4FC / D4FB: Подогреватель топлива
ECU 1	(Управление двигателем) Главное реле
FRONT WIPER	Электродвигатель стеклоочистителя (передний)
HORN	Звуковой сигнал (двойной), звуковой сигнал охранной сигнализации
FUEL PUMP	G4FC: реле топливного насоса, двигатель топливного насоса
C/FAN	G4FC (40A), двигатель вентилятора радиатора D4FC / D4FB (50A) – двигатель вентилятора радиатора
BLOWER	Двигатель вентилятора
IG2	Без кнопки запуска: пусковое реле, пусковой соленоид, зажигание SW С запуском кнопки: пусковое реле, пусковой соленоид, блок реле PDM
BAT+3	Предохранитель блока предохранителей панели приборов: FS04, IPS-4, IPS-5
BAT+2	Предохранитель блока предохранителей на приборной панели: FS03, P / оконное реле, P / выходное реле
INJECTOR	G4FC: Инжектор (№1, №2, №3, №4)
BACK UP LAMP	Переключатель заднего хода (только MT), задний комбинированный фонарь, левый / правый
IGN COIL	G4FC: конденсатор, катушка зажигания, внутр.
SENSOR 1	G4FC: соленоид регулируемой системы впуска, регулируемый кулачок на выходе (IN, EX), электромагнитный клапан управления продувкой, датчик кислорода (UP, DN), IMMO D4FB: лямбда-зонд, ПО остановки, исполнительный механизм системы рециркуляции ОГ, D4FC: ПО остановки
ECU 3	D4FC / D4FB: ЭБУ G4FC: ЭБУ (M / T), PCU (A / T)
GLOW	D4FC / D4FB: Свеча накаливания

С обратной стороны блока могут крепится некоторые дополнительные реле.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Дополнительный блок

В зависимости от уровня оснащения, на некоторые модели Крета устанавливаться дополнительный блок.

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Актуальную схему смотрите на обратной стороне крышки. Тут находятся предохранители и реле отвечающие за дополнительный подогрев и антиобледенитель стекла.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Есть чем дополнить материал или остались вопросы? Пишите в комментарии.

1. Hyundai Elantra 5 предохранители и реле
2. Hyundai Elantra 4 (hd) – предохранители и реле
3. Hyundai Santa Fe 3 — предохранители и реле
4. Hyundai Santa Fe 4 предохранители и реле

Предохранители и реле — Компоненты и их расположение — ремонт Хендай Крета/Грета (Hyundai Creta) 2018

Все китайские производители не могут догнать по продажам Hyundai.

Полноценных сезонов шоу зрители не видели с 2019 года.

Ждать месяцы, чтобы купить по обычной цене, нет смысла из-за роста цен, подсчитал автолюбитель.

В их числе протечки и проблемы с запуском.

Прошло три месяца с резонансного письма представительства.

Причина — чипы для автомобилей будут в дефиците и после 2022 года.

Впечатления после Volkswagen Jetta.

Межсервисное ТО стоит 25 тыс. рублей.

Разброс в ездовых свойствах оказался таким, что Лады могут позавидовать.

Моряки говорят, что это привычная картина в зимнее время года.

Владельцы жалуются на течь масла в трансмиссии с первых километров пробега.

После покупки появляется множество неприятных и досаждающих мелочей.

Производство стартует летом 2022 года.

Немцы приняли решение вывести новинку на наш рынок.

Это одна из детских болячек кроссовера.

Последнее на форуме

Engine compartment

layout

Main box (1)

It is located on the left side of the engine compartment.

For example

Designation

MDPS	80A MDPS (Motor Power Steering)
EVERYTHING	G4FC (125A): alternator, battery, all fuses connected to alternator fuse D4FC / D4FB (150A): alternator, battery, all fuses connected to alternator fuse
ECU2	G4FC (10A): ECU (M / T), PCU (A / T) D4FC (15A): CAM SNSR, Glow RLY, WGT, EGR Control Valve, Airflow SNSR, IMMOD4FB (15A): CAM SNSR, VGT Vacuum, IMMO
HEAD LAMP HIGH BEAM	High Beam Solenoid Relay (Dual Function)
ABS2	ABS / ESC control unit
ECU 4	G4FC (25A): ECU (M / T), PCU (A / T) D4FC (15A): Meter inlet valve, D4FB (15A): Glow plug relay, fuel meter unit
TCU 1	D4FB: TCU (automatic transmission)
BAT + 5	Instrument panel fuse box fuse: FS01
ABS 1	ABS / ESC control unit, engine compartment diagnosis
BAT + 4	Instrument panel fuse box fuse: FS06, IPS-1, IPS-2, IPS-3
IG1	Without start button: SW ignition With button start: PDM relay box
BAT + 1	Instrument panel fuse box fuse: FS14, FS05, FS13, FS17, FS10, FS02, FS09, IOD relay (auto leakage current cut-off)
GLOW	D4FC / D4FB: glow plug relay, glow plug
FUEL HEATER	D4FC / D4FB: Fuel heater
ECU 1	(Engine control) Main relay
FRONT WIPER	Wiper motor (front)
HORN	Buzzer (double), burglar alarm buzzer
FUEL PUMP	G4FC: fuel pump relay, fuel pump motor
C/FAN	G4FC (40A) Radiator fan motor D4FC / D4FB (50A) Radiator fan motor
BLOWER	Fan motor
IG2	Without start button: start relay, start solenoid, SW ignition With button start: start relay, start solenoid, PDM relay box
BAT + 3	Instrument panel fuse box fuse: FS04, IPS-4, IPS-5
BAT + 2	Dashboard fuse box fuse: FS03, P / window relay, P / output relay
INJECTOR	G4FC: Injector (# 1, # 2, # 3, # 4)
BACK UP LAMP	Reverse switch (MT only), rear combination lamp, left / right
IGN COIL	G4FC: capacitor, ignition coil, int.
SENSOR 1	G4FC: variable intake solenoid, variable outlet cam (IN, EX), purge control solenoid valve, oxygen sensor (UP, DN), IMMO D4FB: lambda probe, stop switch, exhaust gas recirculation actuator, D4FC: stop switch
ECU 3	D4FC / D4FB: EBU G4FC: EBU (M / T), PCU (A / T)
GLOW	D4FC / D4FB: Glow plug

Some additional relays can be attached to the back of the box.

Additional box (2)

Depending on the level of equipment, an additional unit is installed on some Creta models.

For the current diagram, see the back of the cover. There are fuses and relays responsible for additional heating and glass defroster.

Do you have anything to supplement the material or have questions? Write in the comments.

Замена предохранителя на панели в отсеке двигателя

1. Остановите двигатель и переведите все выключатели потребителей в положение выключено.
2. В салонном блоке предохранителей переведите переключатель в положение OFF (выключено)
3. См. рисунок выше. Под капотом автомобиля нажмите на крышку панели предохранителей и снимите её.
4. Проверьте подозреваемый предохранитель, для этого извлеките его из гнезда. При необходимости используйте специальные щипцы (или съёмник) в комплекте. Например для того, чтобы не повредить ногти на руках. Проверьте визуально целостность его нити. Если она перегорела, то замените его на аналогичный по номиналу току (5А, 10А, 15А, 20А и т.д.).
5. Вставьте новые предохранители Хендай Крета в гнездо и убедитесь, что они встали плотно. В противном случае обратитесь к авторизованный центр или к профессиональному автоэлектрику. Во избежание проблем в будущем (искрение, замыкание, перегорание проводки в любом непредсказуемом месте или пожар).
6. В салонном блоке предохранителей переведите переключатель в положение ON (включено).

После замены предохранителя также плотно установите обратно крышку блока предохранителей. Для избегания попадания внутрь блока влаги или конденсата при изменениях погоды. В противном случае постепенно может образоваться оксидная плёнка или следы коррозии на контактах большинства предохранителей под крышкой, что  прекратит проводимость электроцепей. Тогда потребуется чистка контактов всего блока. Зачастую это недешёвая процедура со снятием самого блока, а то и замены его на новый.

Главный предохранитель (мультипредохранитель)

Перегоревший мультипредохранитель извлекают следующим образом:

Отсоедините кабель от отрицательной клеммы АКБ.
Открутите гайки, показанные на рисунке выше.
Замените предохранители Хендай Крета новыми того же номинала

Очень важно убедиться в плотности контактов после установки. Он не должен болтаться в месте его посадки в гнезде предохранителя.
Установите на место в обратной последовательности все ранее снятые детали.

Предохранитель ножевого типа

Перед проверкой предохранителя как обычно следует выключитть все потребители и двигатель автомобиля. Если подозреваемый предохранитель перегорел, то извлеките его. Проверьте целостность его нити, и при необходимости замените его аналогичным по номиналу току (5А, 10А, 15А, 20А, 25А и т.д.). Используйте специально для этого предназначенный съёмник, расположенный там же в блоке предохранителей под капотом автомобиля.

Если нужные предохранители Хендай Крета отсутствуют, то можно временно, до покупки необходимого, воспользоваться аналогичным

Из другой менее важной для движения электроподсистемы автомобиля. Которая не влияет на движение, например, от аудиосистемы

Предохранитель патронного типа

Перед проверкой предохранителя как обычно следует выключитть все потребители и двигатель автомобиля. Если подозреваемый предохранитель перегорел, то извлеките его. Проверьте целостность его нити, и при необходимости замените его аналогичным по номиналу току (5А, 10А, 15А, 20А, 25А и т.д.)

При снятии соблюдайте осторожность, чтобы не повредить плавкий предохранитель

🎥 Видео 🌟

Самые слабые места автомобиля Хендай Крета. Наиболее возможные первые поломкиСкачать

владельцы Hyundai Creta многие об этом не знаютСкачать

Установка передних противотуманок на HYUNDAI CRETAСкачать

Активация скрытых функций Хёндай Крета 2019Скачать

Hyundai Creta — как погасить лампочку TPMS? How to reset TPMS lamp?Скачать

ПРЕДОХРАНИТЕЛИ!!! ХЕНДАЙ СОЛЯРИС Под капотом и в салоне.Скачать

Отключение индикации TPMS на Hyundai creta панель SupervisionСкачать

Hyundai Creta — меняем бензонасос.Скачать

Меняем предохранитель на розетку и прекуриватель в Солярисе Hyundai SolarisСкачать

Замена предохранителя передних противотуманных фар в Hyndai SolarisСкачать

Creta не заводитсяСкачать

Как потушить лампочку TPMS на автомобиле Hyundai CretaСкачать

Не работает левая розеткаСкачать

Passenger compartment

Located under the dashboard on the driver’s side behind the protective cover.

Example of a legend from the box cover

Diagram

Assignment

1	30A rear window defogger relay
2	20A rear seat heater control module
3	30A reserve
4	25A module electro glass driver’s lift with protection against pinching
5	15A direction indicator and alarm
6	20A driver / passenger seat heater control module
7	25A right electric glass lift
8	25A left electro glass lift
9	20A reserve
10	10A electronic key ECU, immobilizer module
11	20A rear power outlet
12	20A front power outlet (cigarette lighter)
13	20A lock / unlock relay, tailgate unlock relay
14	10A ecu electronic keys, brake light switch
15	15A manual transmission range switch PP unit (fuse – f26 (reversing lights))
16	10A control unit (burglar alarm relay), gearbox range switch, ecm, electronic keys and start ECU, ignition switch and clutch pedal position sensor
17	15A ecu electronic keys
18	10A heated mirrors
19	10A console switch, 4wd ecm, reverse parking assist buzzer, left / right reverse parking assist sensors, left / right reverse parking assist center sensors
20	10A reserve
21	15A multifunction switch, washer
22	10A air conditioner control module
23	10A door mirror adjuster, digital clock, air conditioning control module, instrument cluster, data line connector
24	10A interior lamps, luggage compartment light, directional light, passenger compartment light, front left / right accessory lamps
25	10A bcm, selector lever position indicator, air conditioning control module, audio-visual head unit with navigation, mts e-call module, driver / passenger seat heater control module, rear seat heater control module
26	10A pcm / ecm, electronic key ECU, immobilizer module
27	10A engine compartment junction box (relay 1 – heater relay ptk) PP unit (horn relay), air conditioning control unit
28	10A PP block (rear wiper relay), rear wiper motor
29	20A audio system, audio-visual head unit with navigation
30	10A air conditioning control unit, horn switch, horn resistor
31	10A bcm, brake light switch
32	10A front panel switch, esp control unit
33	10A electro chrome mirror, rear seat heater control module, headlamp leveling switch, left / right headlight washer nozzle heater, driver / passenger seat heater control module, auxiliary junction box (relay 2/3 – front wiper left / right)
34	10A reserve
35	10A mts e-call module
36	20A reserve
37	10A with mdps – mdps unit, without mdps – steering wheel angle sensor
38	10A srs control module – airbags
39	10A bcm, ecu electronic keys
40	15A heated steering wheel
41	20A cigarette lighter fuse
42	10A rear power socket relay, bcm, digital clock, mts e-call module, audio system, audio-visual head unit with navigation, smartphone holder, electronic key ecu, door mirror adjuster
43	10A instrument cluster, airbag indicator
44	10A instrument cluster

On the back of the unit there can be separate non-removable relays (PCB MINI).

Почему не работает прикуриватель

Калькулятор расчета тока утечки в автомобиле

Расчет допустимой утечки тока в автомобиле | Онлайн калькулятор

Если перестал работать прикуриватель, то самая вероятная причина — это сгоревший предохранитель, которых у него несколько. Также часто подгорает само гнездо. А может быть в прикуриватель просто попал посторонний предмет. Чтобы узнать какая причина у вас на автомобиле — читайте статью.

Ища причину почему не работает прикуриватель всегда начинайте с проверки предохранителей и потом двигайтесь далее. В таблице коротко указаны места, где обычно находятся предохранители, на популярных марках автомобилей. Хотя конечно, лучше всего пользоваться схемой именно к вашему автомобилю.

Автомобиль	Где смотреть
Toyota	Соответствующий по схеме предохранитель с надписью CIG, чаще всего на 15А в блоке под рулевой колонкой.
Ford (Фокус, Фиеста)	Предохранитель в блоке под бардачком (у Форд Фокус — F109 на 20 А). Если у вас два прикуривателя и один из них работает — дело в самом гнезде, потому что предохранитель один на два прибора.
Renault (Логан, Дастер, Меган)	Предохранитель F33 (15А) с маркировкой “ноты” (потому что отвечает также за магнитолу) в салонном блоке (слева сбоку в приборной панели). Также автомобили на Рено требуют плотного контакта штекера и “усиков” — могло перегореть гнездо.
ВАЗ	Предохранители в монтажном блоке под капотом, напряжение на разъемах прикуривателя, дорожки монтажного блока.
Nissan	Предохранители (чаще всего на 15А) в салонном блоке с маркировкой CIG FUSE или CIGAR. В машинах с прикуривателем и розеткой предохранители отдельные для каждого прибора — смотреть оба.
Kia	Предохранитель на 15А в монтажном блоке слева от рулевой колонки, с маркировкой в виде сигареты и надписью C/UGHTER. В автомобилях с прикуривателем и розеткой предохранители отдельные для каждого прибора — смотреть оба.
Chevrolet (Авео, Лачетти, Нива)	Предохранитель на 15-20А в блоке возле рулевой колонки (для Авео T300 — F34, T250 — F13, у Лачетти — F19).

Если проблема неработающего прикуривателя не решается заменой предохранителя (он целый), то более детально об универсальных методах проверки и устранения неисправностей найдете ответ ниже. Но чтобы выяснить причину, почему перестал работать прикуриватель разберитесь как он устроен и со схемой его работы. Ведь часто она еще пересекается и с магнитолой, и даже часами.

Назначение предохранителей в автомобиле

Предохранители в автомобиле служат для защиты электрических цепей и устройств от перегрузок и короткого замыкания. Они представляют собой охранную систему, которая позволяет избежать повреждения проводки и электроники автомобиля.

Основное назначение предохранителей — предотвращение перегрузки электрических цепей. Когда электрическая цепь в автомобиле перегружается или происходит короткое замыкание, предохранитель срабатывает и отключает питание от неисправного устройства или провода.

В автомобиле Hyundai Creta существует несколько типов предохранителей, каждый из которых защищает определенные электрические цепи и устройства. Некоторые из них защищают системы автомобиля, такие как система зажигания, система освещения, аудиосистема и другие, а другие предохранители отвечают за защиту электропроводки от проникновения влаги, перегрузки и короткого замыкания.

Для определения функции и местоположения конкретного предохранителя в автомобиле следует обратиться к руководству по эксплуатации или к схеме расположения предохранителей, которая обычно находится на внутренней стороне крышки блока предохранителей.

Номер предохранителя	Назначение
1	Освещение салона
2	Аудиосистема
3	Система зажигания
4	Электроусилитель руля
5	Система блокировки дверей
6	Осветительный прибор багажника

Каждый предохранитель имеет определенную емкость, измеряемую в амперах. При замене предохранителя следует использовать предохранитель с такой же емкостью, как у исправленного предохранителя.

Знание назначения и расположения предохранителей в автомобиле позволяет быстро и правильно найти неисправность или заменить предохранитель при необходимости. Это способствует обеспечению безопасности и надежности работы электрических цепей и устройств автомобиля.

Предохранители и реле Hyundai Creta (GS), 2014 — 2020

Цепи питания электрического оборудования защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.

Рассмотрены схемы Хендай Крета (GS) 2014, 2015, 2016, 2017. 2018. 2019. 2020 года выпуска.

В моторном отсеке

Блок расположен около аккумулятора.

Для доступа к предохранителям нужно отжать два фиксатора и снять крышку.

Общий вид и пример описания с задней крышки блока.

Схема предохранителей и реле в моторном отсеке Creta
№	Описание	Ток, А
1	Блок MDPS	80
2	Генератор, Предохранитель (F3/F4/F5/F7)	150
3	Интеллектуальная распределительная коробка (Предохранитель — F1)	40
4	Модуль управления ESP	40
5	40
6	Блок PCB (Электромагнитное реле фар головного света)	10
7	Интеллектуальная распределительная коробка (Предохранитель — F2/F5/F10/F13/F14/ F17), Предохранитель устройства автоматической отсечки тока утечки	50
8	Распределительный блок PDM (Реле IG1, Реле ACC) Выключатель зажигания	40
9	Интеллектуальная распределительная коробка (IPS 1/IPS 2/IPS 3, Предохранитель — F6)	50
10	[A/T] PCM	20
11	Реле 1 (Реле обогревателя топливного фильтра)	60
12	Реле 2 (Обогреватель переднего левого стеклоочистителя)	50
13	Реле 3 (Обогреватель переднего правого стеклоочистителя)	50
14	Переключатель на передней панели (IND.)	10
15	Звуковой сигнал	15
16	стеклоочистители	25
R1	Электрический подогреватель воздуха салона	реле

Хендай Крета/Грета 2019-2020 – Обогрев, вентиляция и кондиционирование воздуха / Система кондиционирования воздуха / Датчик температуры испарителя / Описание и работа – руководство по ремонту и обслуживанию

Обогрев, вентиляция и кондиционирование воздуха / система кондиционирования воздуха / датчик температуры испарителя / описание и работа

Датчик наружной температуры hyundai creta

2 Выберите модельAccent I Хэтчбек (X-3) (05/1994 – 01/2000)Accent I Седан (X-3) (05/1994 – 01/2000)Accent II Хэтчбек (LC) (09/1999 – 12/2006)Accent II Седан (LC) (09/1999 – 12/2006)Accent III Хэтчбек (MC) (11/2005 – 12/2021)Accent III Седан (MC) (11/2005 – 11/2021)Amica / Atoz (MX) (01/1997 – …)Aslan Седан (06/2021 – …)Купе I (RD) (06/1996 – 04/2002)Купе II (GK) (01/2001 – 11/2009)Creta I Off-Road (GS) (01/2021 – …)Elantra III Хэтчбек (XD) (03/2000 – 08/2006)Elantra III Седан (XD) (03/2000 – 09/2006)Elantra IV Седан (HD) (11/2005 – …)Elantra V Седан (MD) (09/2021 – …)Elantra V Купе (JK) (09/2021 – …)Elantra Седан (AD, ADA) (09/2021 – …)Equus / Centennial (JS) (10/1999 – 03/2009)Equus / Centennial (03/2009 – …)Galloper I (08/1991 – 07/1998)Galloper II (02/1997 – 12/2003)Genesis I Купе (BK) (01/2008 – …)Genesis I Седан (BH) (01/2008 – 12/2021)Genesis II Седан (DH) (06/2021 – …)Getz (TB) (08/2002 – 12/2021)Grace Minibus (07/1993 – 10/2004)Grandeur (LX) (08/1992 – 05/1999)Grandeur (TG) (06/2003 – …)Grandeur (HG) (01/2021 – …)Grandeur (IG) (11/2021 – …)H-1 MPV (A1) (06/1997 – 12/2007)H-1 Van (A1) (10/1997 – 04/2008)H-1 Platform/Chassis (06/2000 – 10/2005)H-1 / i800 Travel (TQ) (02/2008 – …)H-1 / iLoad Cargo (TQ) (02/2008 – …)H100 Minibus (P) (07/1993 – 10/2004)H100 Platform/Chassis (07/1993 – 08/1998)H100 Van (07/1993 – 12/2004)H100 Пикап (05/1996 – 10/2001)H100 Platform / Chassis (CRDi) (01/2004 – …)H350 Minibus (04/2021 – …)H350 Platform / Chassis (04/2021 – …)H350 Van (04/2021 – …)Highway Van (03/2000 – 03/2004)i10 I (PA) (10/2007 – 02/2021)i10 II Хэтчбек (IA, BA) (08/2021 – …)i10 II Седан (IA, BA) (12/2021 – …)i10 III (AC3, AI3) (09/2021 – …)i20 I Хэтчбек (PB) (08/2008 – …)i20 II Хэтчбек (GB, IB) (11/2021 – …)i20 II Active (GB) (09/2021 – …)i20 II Купе (GB) (05/2021 – …)i30 I Универсал (FD) (10/2007 – 06/2021)i30 I Хэтчбек (FD) (10/2007 – 11/2021)i30 II Хэтчбек (GD) (06/2021 – …)i30 II Универсал (GD) (06/2021 – …)i30 II Купе (GD) (05/2021 – …)i30 III Хэтчбек (PDE, PD, PDEN) (11/2021 – …)i30 III Универсал (PDE) (03/2021 – …)i30 III Fastback (PDE, PDEN) (06/2021 – …)i40 Универсал (VF) (07/2021 – …)i40 Седан (VF) (03/2021 – …)Ioniq (AE) (03/2021 – …)ix20 (JC) (11/2021 – …)ix35 (LM, EL, ELH) (08/2009 – …)ix55 (EN) (09/2006 – …)Kona (OS) (06/2021 – …)Lantra I Седан (J-1) (10/1990 – 11/1995)Lantra II Универсал (J-2) (06/1995 – 10/2000)Lantra II Седан (J-2) (06/1995 – 12/2000)Matrix (FC) (06/2001 – 08/2021)Nexo Off-Road (03/2021 – …)Palisade (LX2) (12/2021 – …)Pony Хэтчбек (06/1974 – 12/1985)Pony Универсал (02/1978 – 06/1986)Pony Хэтчбек (X-1) (09/1982 – 12/1989)Pony Седан (X-1) (10/1985 – 09/1989)Pony / Excel Седан (X-2) (09/1989 – 01/1995)Pony Хэтчбек (X-2) (10/1989 – 01/1995)Porter Пикап (07/1994 – 12/2004)Porter Van (07/1994 – 04/2004)Porter Platform / Chassis (05/2004 – …)Santa Fe I (SM) (11/2000 – 03/2006)Santa Fe II (CM) (10/2005 – 12/2021)Santa Fé III (DM) (09/2021 – …)Grand Santa Fé (DM) (01/2021 – …)Santa Fé IV (TM) (02/2021 – …)Santamo (10/1998 – 12/2002)S-Coupé (SLC) (02/1990 – 05/1996)Solaris I Хэтчбек (RB) (11/2021 – …)Solaris I Седан (RB) (08/2021 – …)Solaris II (01/2021-…)Solaris II Хэтчбек (HC) (01/2021 – …)Solaris II Седан (HC) (01/2021 – …)Sonata II (Y-2) (09/1988 – 12/1993)Sonata III (Y-3) (09/1992 – 12/1998)Sonata IV (EF) (03/1998 – 12/2005)Sonata V (NF) (12/2004 – 11/2021)Sonata VI (YF) (01/2009 – 12/2021)Sonata VII (LF) (06/2021 – …)Stellar (10/1983 – 12/1991)Terracan (HP) (06/2001 – 03/2008)Tiburon I Купе (01/1996 – 12/2001)Tiburon Купе (01/2001 – 12/2008)Trajet (FO) (03/2000 – 07/2008)Tucson (JM) (08/2004 – 11/2021)Tucson (TL, TLE) (05/2021 – …)Veloster (FS) (03/2021 – 12/2021)Veloster (JS, JSN) (01/2021 – …)XG (XG) (12/1998 – 12/2005)

Главный предохранитель (мультипредохранитель)

Перегоревший мультипредохранитель извлекают следующим образом:

Отсоедините кабель от отрицательной клеммы АКБ.
Открутите гайки, показанные на рисунке выше.
Замените предохранитель новым того же номинала

Очень важно убедиться в плотности контактов после установки. Он не должен болтаться в месте его посадки в гнезде предохранителя.
Установите на место в обратной последовательности все ранее снятые детали.. Неправильная установка главного предохранителя может привести к возгоранию

В случае его перегорания рекомендуется обратиться к дилеру ии профессиональному автоэлектрику

Неправильная установка главного предохранителя может привести к возгоранию. В случае его перегорания рекомендуется обратиться к дилеру ии профессиональному автоэлектрику.
