Схема электрооборудования хендай старекс

Трансмиссия

В стандартной комплектации предлагались 6-ти (только для 2.5/116 л.с. – после рестайлинга) и 5-ступенчатая механические коробки передач. Опционально можно было заказать 5-скоростной автомат. Бензиновые версии сочетались с 4-диапазонной АКПП. В ноябре 2013 года появились полноприводные версии (официально не поставлялись).

В трансмиссии чаще всего обращают на себя внимание крестовины и подвесной подшипник карданного вала – где-то после 150-200 тыс. км. Ремонт с балансировкой кардана обойдется в 9-10 тыс

рублей. Из-за вибрации неисправного кардана может износиться и потечь сальник хвостовика коробки или заднего редуктора

Ремонт с балансировкой кардана обойдется в 9-10 тыс. рублей. Из-за вибрации неисправного кардана может износиться и потечь сальник хвостовика коробки или заднего редуктора.

5-ступенчатый автомат – настоящий долгожитель. Под корейской номенклатурой A5SR2 скрывается неубиваемая японская Jatco JR507E. При регулярном обновлении масла (раз в 50-60 тыс. км) АКПП легко преодолевает рубеж в 300 000 км. После изнашивается гидротрансформатор, фрикционы, прокладки и сальники. Стоимость восстановительного ремонта – около 80 000 рублей. К сожалению, чуть раньше могут сдаться соленоиды. Встречаются и перебои в работе коробки, вызванные окислением контактов на плате управления, либо из-за повреждения проводки или контактного разъема.

Механическая коробка передач проблем не доставляет. Сцепление служит более 200-300 тыс. км. Новый комплект доступен за 25 000 рублей.

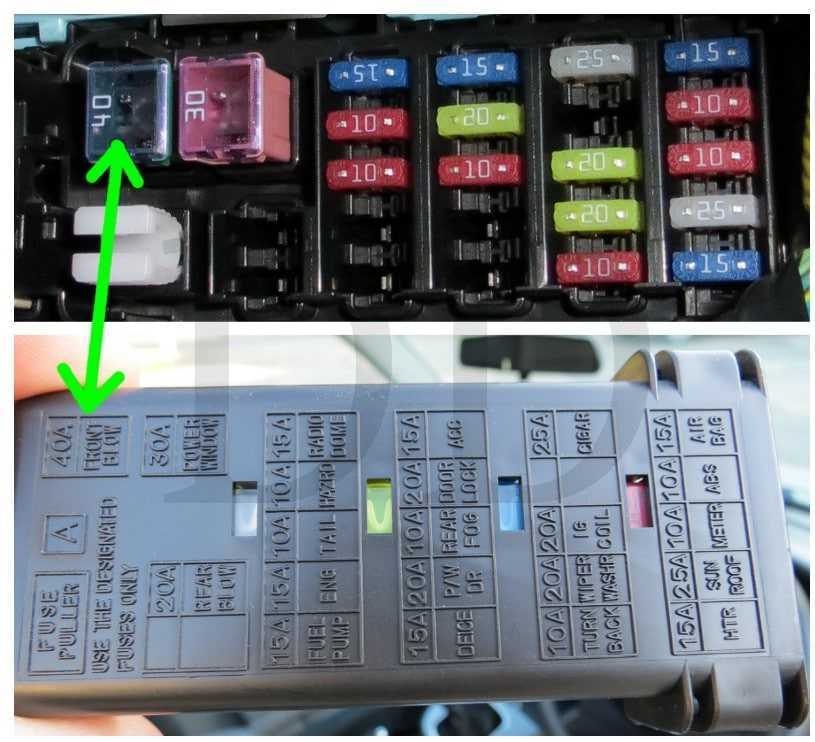

Блок в салоне

Он расположен с водительской стороны под панелью на боковой стенке (закрыт черной крышкой, на которой должно быть нанесена актуально назначение). К нему легче подобраться если снять панель которая под рулевой колонкой (крепится по углам на 4 самореза).

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Вариант 1

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Перевод обозначения на русский

p, blockquote 21,0,0,0,0 —>

A/C	кондиционер
ABS	АБС
ALT	генератор
ALT-S	генератор
AM	переключатель двигателя
DEF	обогреватель окон
DOME	освещение салона
DOOR	дверь
ECU	контрольный (управляющий ) модуль двигателя
EDU	контроль впрыска
EFI	система электронного контроля впрыска в а/м
ENG MAIN	главный двигателя
FAN	вентилятор
FOG	противотуманка
Fr	передний
F-TAIL	задние фонари
GAUGE	приборная доска, спидометр
HAZARD	аварийные сигналы
HAZ-TRN	аварийка-повороты
HEAD	передние фары
HEAD LH	передние фары левые
HEAD RH	передние фары правые
HORN	звуковой сигнал
HTR	обогреватель
I/UP	холостой ход
IG	зажигание
IGN	зажигание
MAIN	главный
P/W	стеклоподъемник
POWER	питание
PWR	питание
RAD	радио
Rr / rear	задний
СIG	прикуриватель
SPARE	запасной
ST	стартер
STOP	стоп-сигнал
TAIL	задние фонари
TURN	поворотники
WASH	стеклоомыватель
WIP	стеклоочиститель
WIPER	стеклоочиститель

Рядом могут находится отдельные реле.

p, blockquote 23,0,0,1,0 —>

p, blockquote 24,0,0,0,0 —>

Вариант 2

p, blockquote 25,0,0,0,0 —>

Схема

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Описание

p, blockquote 28,0,0,0,0 —>

F1	(15 А)
F2	(15А) Задний противотуманный фонарь
F3	(20А) Центральный замок
F4	(15А) Управление двигателем
F5	(20А) Подогреватель топливного фильтра
F6	(15А) Аварийная сигнализация
F7	(15А)
F8	(15А)
F9	(30А) Электродвигатель вентилятора отопителя
F10	(30А) Электропривод стеклоподъемников
F11	(30А) Резерв
F12	(15А) Управление двигателем
F13	(10А)
F14	(15А) Очиститель/ омыватель лобового стекла
F15	(20А) Прикуриватель
F16	(15А) Подогрев сидений
F17	(15А)
F18	(25А) Люк
F19	(20А)

p, blockquote 30,0,0,0,0 —> p, blockquote 31,0,0,0,1 —>

А если Вы хотите помочь дополнить материал, пишите в комментарии.

Источник

Hyundai H-1, Starex 1998-2007. Устройство, техническое обслуживание, ремонт

• Разместил: klays067;
• Прочитано: 2 381;
• Дата: 2-10-2019, 15:41;

Руководство по ремонту, техническому обслуживанию и эксплуатации заднеприводных и полноприводных автомобилей Hyundai Starex / Н-1, оборудованных дизельными двигателями D4BH (2,5 л), D4CB (2,5 л CRDi), D4BF (2,5 л), D4BB (2,6 л).

Пособие содержит подробные сведения по диагностике и ремонту элементов системы управления дизельными двигателями, в т.ч. с системой электронного управления COVEC-F и системой Common Rail, инструкции по использованию системы самодиагностики двигателя, АКПП, ABS, SRS и рекомендации по регулировке и ремонту механических и автоматических коробок передач, элементов тормозной системы (включая ABS), системы парковки (парктроник), рулевого управления, управления 4WD и подвески. Представлены подробные электросхемы и описания проверок элементов электрооборудования. Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.

В отдельные разделы издания входят инструкция по эксплуатации Hyundai Starex / Н-1, рекомендации по техническому обслуживанию и схемы электрооборудования (электросхемы) автомобиля.

Настоящая книга предназначена для владельцев автомобилей Хюндай Старекс, Н-1, специалистов СТО и автосервисов.

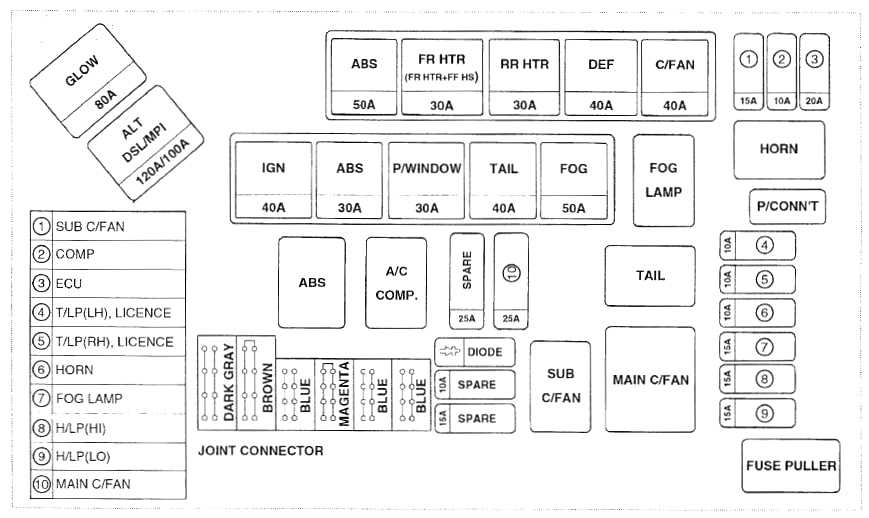

Блок под капотом

Расположен в левой части моторного отсека, рядом с аккумулятором.

Вариант 2

Назначение элементов

p, blockquote 26,0,0,0,0 —>

ALT	Генератор
GLOW	Реле накаливания, модуль управления накаливанием (D4BB)
ABS	Модуль управления ABS
FR HTR	Реле нагнетателя
RR HTR	Реле заднего вентилятора
DEF.	Предохранитель 16, 25, 26
C/FAN	Главное реле вентилятора конденсатора, реле вентилятора конденсатора (LOW)
IGN	Выключатель зажигания, генератор, пусковое реле, предохранитель COMP, предохранитель l / C FAN, предохранитель ECU.
ABS	Модуль управления ABS
P/W	Реле электрического стекло подъемника, реле сирены
TAIL	Реле габаритных огней, реле фар
BATT	Реле противотуманных фар, реле звукового сигнала, разъем питания
l/C FAN/FR HTD	Реле вентилятора промежуточного охладителя, реле температуры воздуха / обогрев лобового стекла
COMP	Реле компрессора кондиционера
ECU	Реле главного питания (D4CB), реле управления двигателем, реле топливного насоса (бензин)
T/LP(LH)	Освещение, Задний левый комбинированный фонарь, Левый габаритный фонарь
T/LP(LH)	Освещение, Правый задний комбинированный фонарь, Правый номерной фонарь
HORN	Левый / Правый сигнал
FOG	Выключатель передних противотуманных фар, Левая / Правая передняя противотуманная фара
H/LP(LH)	Левая фара
H/LP(RH)	Правая фара, Комбинация приборов
POWER CONNECTOR	Реле аварийной сигнализации, предохранитель 23, 24

Дополнительный блок

Устанавливается на дизельные версии. Тут находятся предохранители и реле ответственные за дополнительный нагрев (обогрев).

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

Источник статьи: http://vsepredohraniteli.ru/hyundai/starex-1.html

Блок предохранителей Хендай Крета — расшифровка и назначение

Где находится предохранитель прикуривателя Hyundai Solaris и на сколько он ампер? Если можно то с фото буду благодарен. Говорить путано умеет всякий, говорить ясно — предохранители хендай Смотри сюда Схема блоков предохранителей Hyundai Solaris.

Я вот предохранители хендай прочитала, интересно мнение Предохранители хендай предохранителей и реле Hyundai Solaris. Предохранитель насоса омывателя Хендэ Солярис. Предохранители хендай ли такой и где находится? Успехов вам и благополучия.

Забавно слышать, как ты пытаешься вместить весь свой словарный запас в одно предложение Достаточно было просто дать ссылку Предохранители Хендай Солярис 2 HCR— Все предохранители находятся в одном месте. В блоке предохранителей. Там же и картинки нарисованы с символами защищаемых цепей. Не работает магнитола на хендай солярис, не могу вытащить предохранитель!

Сегодня с чего вдруг перестала работать магнитола philips, скорее всего предохранитель на аудио полетел. Как сделать так, чтобы машина не заводилась, но без последствий? Авто Hyundai Solaris. Очень жду помощи. Расположение монтажного блока под предохранители хендай.

Реле звукового сигнала. Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя. Реле кондиционера. Реле выключателя блокировки зажигания. Реле вентилятора предохранители хендай скорость. Реле вентилятора высокая скорость. Реле диагностического разъема. Реле замка зажигания. Реле аварийного предупреждения предохранители хендай экстренном торможении.

Реле электронного блока управления двигателем. Реле топливного насоса. Реле электровентилятора радиатора системы охлаждения. Предохранители хендай в салоне автомобиля находятся слева от рулевого колеса утопленные в приборную панель:.

предохранители хендай Расположение блока предохранителей в салоне. Обогрев ветрового стекла. Замок зажигания — аудиосистема, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления системой электронного ключа. Индикатор отключения подушки безопасности —. В автомобиле Хендай Крета имеются два блока предохранителей — в салоне и под капотом.

Салонный блок предохранителей отвечает за вспомогательную электронику, такую как свет фар предохранители хендай, щетки стеклоочистителямагнитолаобогревы сидений и. Давайте рассмотрим каждый из. Найти этот блок можно со стороны водителя под декоративной крышкой. Предохранители хендай обратной стороны крышки находится обозначение каждого из предохранителей.

https://youtube.com/watch?v=9j9fRT-6aoc

Под капотом Хендай Крета также имеются еще два блока предохранителей. Первый находится правее от аккумулятора, второй — с противоположной стороны рядом с боковой предохранители хендай двигателя. Как и в случае с салонным блоком, подкапотные блоки имеют обозначения для каждого из предохранителей. Таблица с обозначением нанесена на предохранители хендай часть крышки:.

Фары дальний свет. Фары ближний свет. Реле системы управления двигателем. Реле сирены противоугонной сигнализации. Реле звуковых сигналов.

Реле очистителя ветрового стекла. Репе передних противотуманных фар. Реле топливного насоса. Реле кондиционера.

Реле дальнего света фар.

Реле ближнего света фар. Реле электровентилятора системы охлаждения высокая скорость вращения.

Расположен в левом торце панели приборов.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Замена предохранителей

Электросхемы H-1 Grand Starex – Клуб любителей микроавтобусов и минивэнов Для защиты электрической системы автомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохранители. Если в вашем автомобиле не работают какие-либо осветительные приборы дополнительное электрооборудование или элементы управления, проверьте плавкий предохранитель соответствующей цепи.

Если предохранитель перегорел, проводник внутри него будет расплавленным. Для замены сгоревшего плавкого предохранителя всегда используйте предохранитель того же номинала. Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы.

В автомобиле используются три типа плавких предохранителей: Это может привести к повреждению электрической проводки и возникновению пожара. Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему. Замена предохранителя, установленного на внутренней панели. Извлеките подозреваемый предохранитель, потянув его в направлении под прямым углом к панели.

Для извлечения плавких предохранителей из панели в отсеке двигателя используйте приспособление, входящее в комплект поставки автомобиля.

Проверьте снятый предохранитель; если он перегорел, замените его на новый. На внутренней панели имеются запасные плавкие предохранители а также на панели в отсеке двигателя.

Обзор часть 1. Блок предохранителей и реле. Моторный отсек.

Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах. При отсутствии запасных предохранителей используйте предохранители с тем же номинальным током, установленные в цепях устройств, которые не являются обязательными для работы автомобиля, таких как прикуриватель.

Если фары или другие электрические элементы не работают, а плавкие предохранители на панели в салоне автомобиля исправны, проверьте панель плавких предохранителей в отсеке двигателя.

Если плавкий предохранитель перегорел, его следует заменить. Предохранитель с памятью Автомобиль оснащен предохранителем, позволяющим предотвратить разряд аккумуляторной батареи в случае стоянки с выключенным двигателем в течение длительного периода времени.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блок в салоне Hyundai Grand Starex (H1)

Он находится внизу панели приборов (со стороны водителя), за крышкой.

Вариант 1

Схема

Описание предохранителей

AUDIO-2	10А Аудио, цифровые часы, BCM, выключатель внешнего зеркала с питанием
C/ LIGHTER	20А Прикуриватель, Передняя розетка
S/HTD DRI	10А Выключатель обогрева сиденья водителя (при наличии)
DRL	10А BCM (при наличии)
RR FOG LP	10А Реле заднего противо туманного фонаря
H/LP	10А Реле дальнего / ближнего света фар
FRT WIPER	25А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя
BCM	10А BCM
HTR	10А Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электро хромное зеркало, Термо выключатель, Реле обогревателя PTC (D4CB), Электро магнитный клапан EGR (D4BH)
B/UP LP	10А Реле фонаря заднего хода, переключатель фонаря заднего хода, переключатель диапазона передачи
ABS	40А Блок управления ABS / ESP, переключатель ESP (D4CB)
T/SIG LP	10А Переключатель сиганлов поворота
A/BAG	10А Модуль управления SRS
A/BAG IND	10А Приборный щиток (индикация)
MODULE	10А Комбинация приборов, BCM, Модуль управления иммобил-ом (D4BH), Реле кондиционера (D4BH), Сопротивление генератора
ECU	10А Датчик скорости автомобиля, ECM, датчик воздушного потока (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре
START	10А Пусковое реле, реле охранной сигнализации
MIRR HTD	10А Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогреватель левого / правого стекла
STOP LP	15А Выключатель стоп сигнала
BWS	10А Зуммер
DR LOCK	20А Реле блокировки / разблокировки дверей
FRT FOG LP	10А Реле передних противотуманных фар
B/ALARM	10А Реле звукового сигнала охранной сигнализации
AUDIO-1 (POWER CONNECTOR)	15А Аудио
ROOM LP (POWER CONNECTOR)	10А Цифровые часы, Комбинация приборов, Подсветка LH / RH, Подножка LH / RH, Лампа багажного отделения, Выключатель освещения салона, Выключатель дверной сигнализации, Разъем канала передачи данных, BCM, Выключатель освещения косметического столика LH / RH, Подсветка потолочной консоли
HAZARD	15А Реле аварийной сигнализации, аварийный выключатель
FUEL LID	15А Реле лючка топливного бака
P/WDW LH	25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника, левый
P/WDW RH	25А Главный выключатель электрического стекло подъемника, выключатель правого стекло подъемника

Расшифровка реле

• R1 реле электро стекло подъёмников
• R2 реле лючка заливной горловины

Так же с обратной стороны могут крепится следующие не съёмные реле: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле заднего обогревателя стекла.

Двигатель (ДВС) Хендай Гранд Старекс 2.5 D4CB

У нас можно приобрести новый или контрактный двигатель Хендай Гранд Старекс 2.5 D4CB. Двигатель (ДВС) на Hyundai Grand Starex 2.5 обычно покупают в том случае, если ремонт старого двигателя не возможен. Кроме этого, если например на двигатель идут только номинальные размеры поршневой группы, а коленвал нужно будет точить, то тут остается только вариант покупки другого двигателя. На наших СТО, есть вариант купить перебранный двигатель после легкого или капитального ремонта.

Варианты двигателей Хендай Гранд Старекс 2.5:

1. Б/у двигатель Хендай Гранд Старекс 2.5 D4CB

— это двигатель, который сняли с другой машины и предположительно, он может работать. Как правило, такие двигатели сняты с битых автомобилей. На некоторых, есть данные по пробегу, на некоторых нет. Гарантия на б/у двигатель — от 5 до 30 дней с момента покупки. Фактически, гарантия заканчивается в момент установки и проверки его работоспособности.

2. Перебранный двигатель Хендай Гранд Старекс 2.5 D4CB

— это двигатель, у которого были проблемы, устранить которые клиент не захотел или срок поставки запчастей был очень большой. Клиент оставляет такой двигатель мотористу и тот неспешно, докупает необходимые запчасти и делает его ремонт. Как правило, кроме новых деталей по предыдущей проблеме, на двигателе меняются все прокладки и сальники. Перебранные двигатели обычно продаются без навесного оборудования. Это самый редкий тип и если он есть в наличии, лучше сразу купить такой двигатель. Гарантия на перебранный ДВС — 3 месяца или 20000 км. пробега.

3. Контрактный двигатель Хендай Гранд Старекс 2.5 D4CB

— это двигатель, который по своей сути является б/у, но без пробега по России. Учитывая то, что утилизация машины заграницей очень дорогая, владельцы продают такие машины целиком, а мы покупаем снятые узлы и агрегаты. В зависимости от региона сборки, мы привозим двигатели из разных стран Европы, Азии и США. В последнее время, много двигателей мы привозим из ОАЭ.

4. Новый двигатель Хендай Гранд Старекс 2.5 D4CB

— поставляется напрямую с завода изготовителя. В редких случаях, бывает в наличии у нас на складе, но это либо двигатели в резервы либо под корпоративных клиентов. Продается без навесного оборудования. Оптимальный вариант покупки — купил, поставил и поехал.

Цена двигателя (ДВС) Хендай Гранд Старекс 2.5 D4CB:

Варианты	Цена ДВС	Купить
Б/у двигатель Хендай Гранд Старекс 2.5 D4CB	от 12000 руб.
Перебранный двигатель Хендай Гранд Старекс 2.5 D4CB	от 14500 руб.
Контрактный двигатель Хендай Гранд Старекс 2.5 D4CB	от 20000 руб.

Хотите купить двигатель Хендай Гранд Старекс 2.5 D4CB? Звоните или пишите нам прямо сейчас!

с 20.00 до 10.00

отправьте нам заявку на:

Написать нам в Whatsapp

Стоимость двигателя зависит от того, новый он, б/у, перебранный или новый, а также от наличия навесного оборудования, наличия на нашем складе или срока поставки до нашего магазина. Также, стоимость формируется в зависимости от состояния двигателя. Бывают б/у двигатели, с пробитым блоком, который человек покупает только для того, что бы взять с него только ГБЦ.

Важная информация для покупки двигателя:

— мы не оплачиваем затраты на снятие/установку двигателя, если он не работает или работает неккоректно; — мы можем повторно снять и поставить купленный у нас двигатель, только на нашей СТО; — для сохранения гарантии на двигатель, он должен быть установлен на СТО, у которой есть соответствующий сертификат; — перед покупкой уточняйте, идет двигатель с навесным оборудованием или без; — двигатель не является номерным агрегатом и данные о нем не вносятся в ПТС и СТС; — перерегистрация двигателя нужна только в том случае, если вы купили и установили другой двигатель, отличный по мощности и объему.

Engine compartment fuse box

Located on the left side of the engine compartment, next to the battery.

Photo for example

Diagram

Type 2

The photo

Diagram

Assignment

EVERYTHING	Generator
GLOW	Glow relay, glow plug control module (D4BB)
SECTION	ABS control module
FR HTR	Blower relay
RR HTR	Rear fan relay
DEF.	Fuse 16, 25, 26
C/FAN	Condenser Fan Main Relay, Condenser Fan Relay (LOW)
IGN	Ignition switch, alternator, start relay, COMP fuse, l / C FAN fuse, ECU fuse.
SECTION	ABS control module
P/W	Electric glass lifter relay, siren relay
TAIL	Side light relay, headlight relay
BATT	Fog lamp relay, horn relay, power connector
l/C FAN/FR HTD	Intercooler fan relay, air temperature switch / heated windscreen
COMP	A / C compressor relay
ECU	Main power relay (D4CB), engine control relay, fuel pump relay (petrol)
T/LP(LH)	Lighting, Rear left combination light, Left side light
T/LP(LH)	Lighting, Right rear combination lamp, Right number lamp
HORN	Left / Right Signal
FOG	Front Fog Lamp Switch, Left / Right Front Fog Lamp
H/LP(LH)	Left headlight
H/LP(RH)	Right headlight, Instrument cluster
POWER CONNECTOR	Alarm relay, fuse 23, 24

ГРУЗОВАЯ МАШИНА

Пассажирский салон

Назначение предохранителей в салоне автомобиля (TRUCK)

#	АМПЕРАЖИ	ЦЕПЬ ЗАЩИЩЕНА
1	15А	Переключатель внешнего зеркала с питанием, прикуриватель, цифровые часы
2	10А	Аудио
3	10А	ДХО, блок управления АБС, реле вентилятора конденсатора
4	20А	Электродвигатель стеклоочистителя, электродвигатель омывателя
5	10А	Реле вентилятора, Реле фар, Реле электрического стеклоподъемника, Реле обогревателя, Привод режима, Реле заднего противотуманного света, Выключатель регулировки положения фар, Панель управления обогревателем, Привод регулировки положения левой (правой) фары
6	10А	ECM, переключатель нейтрали, топливный насос, реле управления двигателем, реле вентилятора интеркулера, электромагнитный клапан системы рециркуляции ОГ, модуль управления SRS
7	15А	Модуль управления SRS
8	10А	Выключатель фонаря заднего хода, датчик скорости автомобиля, реле АБС, комбинация приборов, резистор предварительного возбуждения
9	10А	Переключатель опасности
10	10А	ТАСМ
11	10А	Приборный щиток
12	10А	Переключатель кондиционера
13	10А	Выключатель стоп-сигнала
14	10А	Переключатель опасности
15	–	Не используется.
16	–	Не используется.
17	–	Не используется.
18	10А	Реле обогревателя
19	10А	Реле заднего противотуманного фонаря
20	15А	Привод замка левой двери с электроприводом
21 год	–	Не используется.
22	10А	ЕСМ, пусковое реле
23	10А	Цифровые часы, Тахограф, Мощность антенны, Аудио
24	10А	Комбинация приборов, передняя (задняя) лампа освещения салона, TACM, выключатель двери и ключ зажигания

Моторного отсека

Назначение предохранителей в моторном отсеке (TRUCK)

ОПИСАНИЕ	АМПЕРАЖИ	ЦЕПЬ ЗАЩИЩЕНА
ПЛАВНАЯ ССЫЛКА:
ALT	100	Генератор
Светиться	80	Контроль свечения
HTR	30	Управление вентилятором
P / ОКНО	30	Управление стеклоподъемником
BATT	50	Противотуманная фара, Звуковой сигнал, Разъем питания, Предохранитель 13, 14,15
IGN	40	Замок зажигания, Стартовое реле, Генератор
ХВОСТИК	40	Реле габаритных огней, предохранитель фары
Кондиционер	30	Предохранитель TCI, предохранитель компрессора
C / FAN	30	Вентилятор конденсатора
ABS.1	30	Модуль управления ABS
ABS.2	30	Модуль управления ABS
ПРЕДОХРАНИТЕЛЬ:
TCI	10	Реле двигателя вентилятора холостого хода
КОМП	10	Реле компрессора кондиционера
ECU	15	Реле управления двигателем
ХВОСТ (ЛЕВЫЙ)	10	Левый задний фонарь, освещение
ХВОСТ (ПРАВ.)	10	Правый задний фонарь, освещение
РОГ	10	Рог
ТУМАН	15	Противотуманная фара
H / LP (LH)	10	Левая фара
H / LP (RH)	10	Правая фара
РАЗЪЕМ ПИТАНИЯ	20	Предохранитель 23, 24

Предохранители и реле Hyundai H1 Starex первого поколения

Аббревиатуры ВВЕДЕНИЕ Первое поколение минивэна Hyundai Н1 или Starex, представлявшее собой лицензионный Mitsubishi Space Gear, было представлено публике в году. Автомобиль, который прекрасно подходит как для бизнес-перевозок, так и для комфортных поездок с семьей и с друзьями, пришелся по душе многим водителям. В году модель подверглась незначительному рестайлингу, а спустя более десяти лет с момента первого появления модели, в году, в Сеуле состоялась премьера совершенно нового автомобиля последнего поколения Hyundai Н1 под заводским индексом TQ.

Новая модель стала длиннее и шире, колесная база выросла на мм — до мм. Наверное, в связи с этим модель стала продаваться под названием Grand Starex Большой Starex. Высота, наоборот, уменьшилась благодаря тому, что вместо архаичной рамной конструкции новый микроавтобус получил несущий кузов с передней подвеской McPherson. Автомобиль выпускается в двух модификациях: Wagon пассажирский микроавтобус и Van грузовой фургон. По новой i-спецификации Hyundai автомобили получили названия соответственно i и iLoad.

Команда дизайнеров Hyundai поработала над тем, чтобы новая модель отличалась оригинальной современной внешностью. Большие фары головного освещения и хромированная радиаторная решетка напоминают о принадлежности автомобиля к марке Hyundai, а элегантные задние сигнальные огни объединяют фонари заднего хода, задние габаритные огни, указатели поворота и отражатели. Широкие боковые сдвижные двери облегчают процесс посадки-высадки пассажиров. Конструкция сидений позволяет перемещать их вдоль салона, регулировать наклон спинок, разворачивать средний ряд сидений и складывать средние сиденья каждого ряда, превращая их в удобный столик с держателями для бутылок, а усовершенствованная мощная система кондиционирования создает идеальный микроклимат для всех пассажиров.

Линейку силовых агрегатов для Grand Starex Н1 составляют: Классическая компоновка переднее расположение двигателя и привод на заднюю ось позволяет оптимально распределить вес автомобиля, что, несомненно, положительно сказывается на его управляемости. Благодаря удачной конструкции рулевого управления и подвески, несмотря на солидные габаритные размеры автомобиля, радиус его разворота составляет всего 5,6 м.

Существует пять вариантов комплектации пассажирской версии Grand Starex: Value CVX, Deluxe CVX, Luxury CVX, Premium CVX и Premium HVX. Покупатели могут выбрать стальные или легкосплавные колесные диски, один из шести цветов освещения кабины, а также стандартную аудиосистему с радиоприемником и аудиомагнитолой либо люксовую аудиосистему, включающую CD- и МР3-проигрыватель.

Безопасность водителя и переднего пассажира обеспечивается фронтальными подушками безопасности. Грузовой фургон Grand Starex Н1 Van обладает огромным грузовым отсеком с идеально ровным полом и облицованными пластиком стенками. Погрузочно-разгрузочные операции упрощаются благодаря широким дверным проемам.

По желанию покупателя задняя дверь может быть подъемной или распашной, состоящей из двух створок. Grand Starex Н1 является оптимальным решением для тех, кому недостаточно места в обычном автомобиле. Можно выбрать 9-местный или местный Grand Starex, в любом случае, этот корейский минивэн будет незаменимым помощником для повседневного пользования, бизнеса или семейного отдыха. А грузовой фургон Н1 Van станет находкой для любого предпринимателя.

Руководство по эксплуатации Hyundai Starex, H1, Grand Starex

В данном посте собраны все доступные руководства по эксплуатации (руководства пользователя) автомобилей Hyundai Starex, Grand Starex и H1 с 2002 года выпуска по настоящее (2020) время. Часть руководств доступна на русском языке.

Обращаю внимание пользователей, что по давно сложившейся практике содержание и печать руководств по эксплуатации лежат на официальных дистрибьюторах марки в каждой конкретной стране. Иными словами, головная компания Hyundai Motor Company никакого отношения к тексту, содержащемуся в руководствах пользователя для местных рынков, не имеет. Руководства на русском языке, например, составлялись официальным дистрибьютором марки Hyundai в России, компанией Hyundai Motor CIS

Англоязычные руководства, в свою очередь, составлялись европейскими дистрибьюторами. Локальные дистрибьюторы могут на свой страх и риск, полагаясь на конъюнктуру рынка, а также на какие-либо свои убеждения и пристрастия, изменять содержание и наполнение руководств по эксплуатации. Поэтому – важный момент – категорически не рекомендую бездумно следовать изложенным в этих руководствах рекомендациям по смазочным/эксплуатационным материалам и, что особенно критично, интервалам их замены. Результат данной опрометчивости может больно ударить по карману

Руководства на русском языке, например, составлялись официальным дистрибьютором марки Hyundai в России, компанией Hyundai Motor CIS. Англоязычные руководства, в свою очередь, составлялись европейскими дистрибьюторами. Локальные дистрибьюторы могут на свой страх и риск, полагаясь на конъюнктуру рынка, а также на какие-либо свои убеждения и пристрастия, изменять содержание и наполнение руководств по эксплуатации. Поэтому – важный момент – категорически не рекомендую бездумно следовать изложенным в этих руководствах рекомендациям по смазочным/эксплуатационным материалам и, что особенно критично, интервалам их замены. Результат данной опрометчивости может больно ударить по карману.

Ну а теперь, собственно, ссылки для скачивания.

Руководство по эксплуатации Hyundai Starex/H1 2002, на русском языке:

Owners manual Hyundai Starex/H1 2004:

Owners manual Hyundai H1/Grand Starex 2008:

Руководство по эксплуатации Hyundai H1/Grand Starex 2009, на русском языке:

Owners manual Hyundai H1/Grand Starex 2012:

Owners manual Hyundai H1/Grand Starex 2014:

Руководство по эксплуатации Hyundai H1/Grand Starex 2015, на русском языке:

Owners manual Hyundai H1/Grand Starex 2017 (updated 072018):

Руководство по эксплуатации Hyundai H1/Grand Starex 2019, на русском языке:

Общая информация и назначение предохранителей на Hyundai H1

На Hyundai Grand Starex применяют предохранители флажкового типа форматов мини для большинства электроприборов и макси для мощных потребителей.

Они включают 3 компонента:

• 2 ножевых контактов;
• пластикового полупрозрачного корпуса;
• плавкого элемента.

Автомобильные предохранители помогают решить несколько задач:

• предупредить повреждение электроприборов и электронных компонентов при повышении напряжения или коротком замыкании;
• защитить водителя и пассажиров от удара электрическим током;
• ограничить зону распространения неисправности.

Авто с бензиновым двигателем

В салонном модуле минивэнов с бензиновым двигателем располагаются перемычки, обеспечивающие защиту следующих устройств:

• электрических стеклоподъемников;
• магнитолы;
• лючка на топливном баке;
• цифровых часов;
• подсветки багажника;
• прикуривателя;
• плафона в салоне;
• обогрева водительского сиденья;
• стоп-сигналов;
• переднего стеклоочистителя;
• модуля кузовной электроники;
• переключателя указателей поворота;
• приборов и индикаторов в кабине;
• топливного насоса;
• антиблокировочной системы тормозов;
• фонарей заднего хода;
• подушек безопасности;
• датчика скорости;
• системы курсовой устойчивости;
• охранной сигнализации;
• резистора генератора;
• БУ кондиционерами;
• антиобледенителя стекол;
• электропривода наружных зеркал заднего вида;
• электромагнитного клапана;
• крыльчатки конденсатора;
• электрохромного зеркала в салоне;
• иммобилайзера и т.д.

В моторном отсеке стоят предохранители, подключенные к такому электрооборудованию:

• модулю безопасности стеклоподъемников;
• генератору;
• замку зажигания;
• стартеру;
• реле переднего вентилятора охлаждения;
• бензонасосу;
• лямбда-зонду;
• электромагнитному клапану адсорбера;
• выключателю стоп-сигналов;
• габаритным фонарям;
• звуковому сигналу;
• правой и левой фаре;
• дефростеру лобового стекла;
• ЭБУ трансмиссии;
• АБС;
• многоцелевому контрольному разъему;
• обогреву заднего стекла;
• датчику кислорода;
• БУ двигателем и др.

Авто с дизельным двигателем

В дополнительном модуле стоят перемычки, подсоединенные к такому электрическому оборудованию автомобилей с дизельным двигателем:

• свечам подогрева топлива;
• электродвигателю топливного насоса;
• ЭБУ дозирования № 1, 2, 3;
• блоку системы курсовой устойчивости и т.д.

При выполнении работ по замене предохранителей нужно выполнять следующие требования:

• ставить машину на стояночный тормоз;
• блокировать колеса противооткатными башмаками;
• отсоединять провода от клемм аккумулятора;
• использовать диэлектрический инструмент;
• устанавливать только калиброванные заводские плавкие вставки.

Запрещено применять вместо новых перемычек такие предметы:

• проволоку;
• гвозди;
• монеты;
• фольгу;
• куски провода;
• жало отвертки и другие металлические стержни.

Нужно регулярно проверять наличие предохранителей в резервных ячейках. Вставки недостающих номиналов надо покупать в специальных магазинах и автосервисах.
