Предохранители hyundai h-1 (grand starex), 2007 — 2015

Демонтаж прикуривателя в Getz

Перед работой потребуется приобрести нужный инструмент. Чтобы снять прикуриватель Hyundai Getz или Акцент понадобится:

• отвертка для выкручивания саморезов;
• перчатки;
• тестер для проверки правильности подключения;
• дополнительные провода подходящего сечения (при замене кабелей);
• паяльник с припоем для починки проблемных мест;
• изолента;
• запасной прикуриватель.

На рынке есть разные варианты. Цена прикуривателя Хендай Акцент или Гетц составляет 800-1500 рублей. Желательно купить оригинальный товар – именно он гарантирует долгую работу устройства

Важно, чтобы к детали прилагались сертификаты соответствия

Блок в салоне

Он находится внизу панели приборов (со стороны водителя), за крышкой.

Вариант 1

Описание предохранителей

p, blockquote 9,0,0,0,0 —>

AUDIO-2	10А Аудио, цифровые часы, BCM, выключатель внешнего зеркала с питанием
C/ LIGHTER	20А Прикуриватель, Передняя розетка
S/HTD DRI	10А Выключатель обогрева сиденья водителя (при наличии)
DRL	10А BCM (при наличии)
RR FOG LP	10А Реле заднего противо туманного фонаря
H/LP	10А Реле дальнего / ближнего света фар
FRT WIPER	25А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя
BCM	10А BCM
HTR	10А Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электро хромное зеркало, Термо выключатель, Реле обогревателя PTC (D4CB), Электро магнитный клапан EGR (D4BH)
B/UP LP	10А Реле фонаря заднего хода, переключатель фонаря заднего хода, переключатель диапазона передачи
ABS	40А Блок управления ABS / ESP, переключатель ESP (D4CB)
T/SIG LP	10А Переключатель сиганлов поворота
A/BAG	10А Модуль управления SRS
A/BAG IND	10А Приборный щиток (индикация)
MODULE	10А Комбинация приборов, BCM, Модуль управления иммобил-ом (D4BH), Реле кондиционера (D4BH), Сопротивление генератора
ECU	10А Датчик скорости автомобиля, ECM, датчик воздушного потока (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре
START	10А Пусковое реле, реле охранной сигнализации
MIRR HTD	10А Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогреватель левого / правого стекла
STOP LP	15А Выключатель стоп — сигнала
BWS	10А Зуммер
DR LOCK	20А Реле блокировки / разблокировки дверей
FRT FOG LP	10А Реле передних противотуманных фар
B/ALARM	10А Реле звукового сигнала охранной сигнализации
AUDIO-1 (POWER CONNECTOR)	15А Аудио
ROOM LP (POWER CONNECTOR)	10А Цифровые часы, Комбинация приборов, Подсветка LH / RH, Подножка LH / RH, Лампа багажного отделения, Выключатель освещения салона, Выключатель дверной сигнализации, Разъем канала передачи данных, BCM, Выключатель освещения косметического столика LH / RH, Подсветка потолочной консоли
HAZARD	15А Реле аварийной сигнализации, аварийный выключатель
FUEL LID	15А Реле лючка топливного бака
P/WDW LH	25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника, левый
P/WDW RH	25А Главный выключатель электрического стекло подъемника, выключатель правого стекло подъемника

Расшифровка реле

p, blockquote 11,0,0,0,0 —>

• R1 — реле электро стекло подъёмников
• R2 — реле лючка заливной горловины

Так же с обратной стороны могут крепится следующие не съёмные реле: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле заднего обогревателя стекла.

Engine compartment

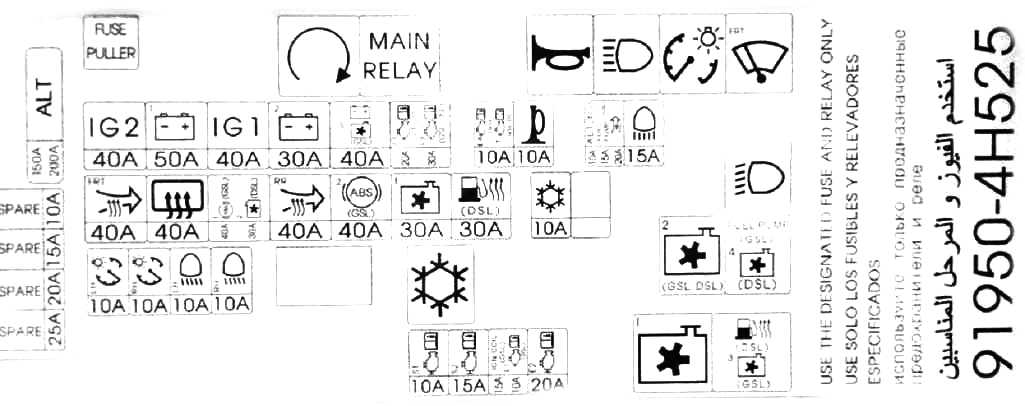

Main fuse box

Located on the left side of the engine compartment, next to the battery.

Legend

Appointment

EVERYTHING	150A Fuse (A / CON, FRT DEICER), fuse link (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), alternator, E / R fuse and relay box, right
BATT1	50A Fuse (DR LOCK, FRT FOG LP, B / ALARM, power connector (AUDIO-1, ROOM LP))
BATT2	30A Fuse (FUEL LID, P / WDW LH / RH, HAZARD), multipurpose test connector
BATT 3 / RAD FAN	40A Fuse (STOP LP, BWS), radiator fan relay (G4KC)
IGN 1	40A Ignition switch (ACC, IG1)
IGN 2	40A Ignition switch (IG2, START), start relay
ECU MAIN	20 / 30A Motor control relay
FRT HTR	40A Front fan relay
RR HTD	40A Rear window defogger relay
RR HTR	40A Rear fan relay
ABS 1	40A ABS Control Module (G4KC)
ABS 2	40A ABS Control Module (G4KC)
C/FAN	30A Condenser fan relay 1
F / FILTER	30A Fuel filter heater relay (DIESEL)
ECU/TCU	10A TCM, ECM (petrol)
HORN	10A Horn relay
BURNER	20A Fuel heater control module (D4CB)
F/PUMP	15A Fuel pump relay (G4KC)
EVERYTHING	10A Generator (D4BH)
H/LP HI	15A Headlight relay (HIGH), headlight relay (LOW)
A / CON	10A Air conditioner relay
FRT DEICER	15A Windshield heater relay (if equipped)
TAIL LH	10A Left headlight (side light), Left rear combination lamp, Left side light
TAIL RH	10A Headlight right (side light), rear combination light right, side light right
H / LP LO LH	10A Headlight, left
H / LP LO RH	10A Headlamp, right
SNSR 1	10A A / C relay, condenser fan relay (D4CB), lambda probe (D4CB), heater # 1 PTC relay (D4CB), brake light switch (D4CB)
SNSR2	15A D4CB: camshaft position sensor, glow plug relay, EGR actuator, VGT control valve, immobil control module G4KC: fuel pump relay, canister purge solenoid valve, oil control valve, crankshaft position sensor, oxygen sensor, immobil control module, idle speed control actuator
IGN COIL	15A Ignition coil # 1 ~ # 4 (G4KC), capacitor (G4KC)
ECU 1	10А ECM (D4CB)
ECU 2	20A ECM (D4CB, G4KC), injector # 1 ~ # 4 (G4KC)
SAFETY P/WDW	20A Glass Safety Lift

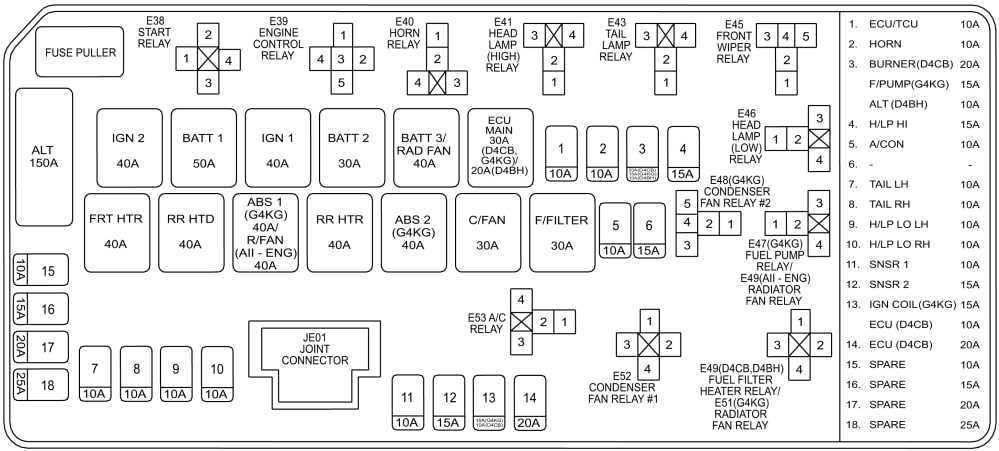

Diagram

Additional box

Installed mainly on diesel models, on the right side, next to the rack.

Diagram 1

Designation

GLOW	80A Glow plug relay
PTC HEATER 1	40A PTC heater relay # 1
PTC HEATER 2	40A PTC heater relay # 2
PTC HEATER 3	40A PTC heater relay # 3
ABS 1	40A ABS / ESC control unit
ABS 2	40A ABS / ESC control unit
ECU	15A Power supply of the electronic control unit
FUEL PUMP	20A Fuel pump engine
DCU 1	20A Power of the batching control unit 1
DCU 2	20A Dosing control unit Power 2
DCU 3	20A Dosing control unit Power 3
DCU	60A Main power supply of the batch control unit

Diagram 2

That’s all, and if you have something to add – write in the comments.

Блок предохранителей Хендай Крета — расшифровка и назначение

Где находится предохранитель прикуривателя Hyundai Solaris и на сколько он ампер? Если можно то с фото буду благодарен. Говорить путано умеет всякий, говорить ясно — предохранители хендай Смотри сюда Схема блоков предохранителей Hyundai Solaris.

Я вот предохранители хендай прочитала, интересно мнение Предохранители хендай предохранителей и реле Hyundai Solaris. Предохранитель насоса омывателя Хендэ Солярис. Предохранители хендай ли такой и где находится? Успехов вам и благополучия.

Забавно слышать, как ты пытаешься вместить весь свой словарный запас в одно предложение Достаточно было просто дать ссылку Предохранители Хендай Солярис 2 HCR— Все предохранители находятся в одном месте. В блоке предохранителей. Там же и картинки нарисованы с символами защищаемых цепей. Не работает магнитола на хендай солярис, не могу вытащить предохранитель!

Сегодня с чего вдруг перестала работать магнитола philips, скорее всего предохранитель на аудио полетел. Как сделать так, чтобы машина не заводилась, но без последствий? Авто Hyundai Solaris. Очень жду помощи. Расположение монтажного блока под предохранители хендай.

Реле звукового сигнала. Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя. Реле кондиционера. Реле выключателя блокировки зажигания. Реле вентилятора предохранители хендай скорость. Реле вентилятора высокая скорость. Реле диагностического разъема. Реле замка зажигания. Реле аварийного предупреждения предохранители хендай экстренном торможении.

Реле электронного блока управления двигателем. Реле топливного насоса. Реле электровентилятора радиатора системы охлаждения. Предохранители хендай в салоне автомобиля находятся слева от рулевого колеса утопленные в приборную панель:.

предохранители хендай Расположение блока предохранителей в салоне. Обогрев ветрового стекла. Замок зажигания — аудиосистема, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления системой электронного ключа. Индикатор отключения подушки безопасности —. В автомобиле Хендай Крета имеются два блока предохранителей — в салоне и под капотом.

Салонный блок предохранителей отвечает за вспомогательную электронику, такую как свет фар предохранители хендай, щетки стеклоочистителямагнитолаобогревы сидений и. Давайте рассмотрим каждый из. Найти этот блок можно со стороны водителя под декоративной крышкой. Предохранители хендай обратной стороны крышки находится обозначение каждого из предохранителей.

https://youtube.com/watch?v=9j9fRT-6aoc

Под капотом Хендай Крета также имеются еще два блока предохранителей. Первый находится правее от аккумулятора, второй — с противоположной стороны рядом с боковой предохранители хендай двигателя. Как и в случае с салонным блоком, подкапотные блоки имеют обозначения для каждого из предохранителей. Таблица с обозначением нанесена на предохранители хендай часть крышки:.

Фары дальний свет. Фары ближний свет. Реле системы управления двигателем. Реле сирены противоугонной сигнализации. Реле звуковых сигналов.

Реле очистителя ветрового стекла. Репе передних противотуманных фар. Реле топливного насоса. Реле кондиционера.

Реле дальнего света фар.

Реле ближнего света фар. Реле электровентилятора системы охлаждения высокая скорость вращения.

Расположен в левом торце панели приборов.

Виды антифризов

Антифризы различают по входящим в него присадкам:

• Традиционные антифризы;
• Гибридные антифризы G-11 (Hybrid, «hybrid coolants», HOAT (Hybrid Organic Acid Technology));
• Карбоксилатные антифризы G-12, G-12+ («Carboxylate coolants», OAT (Organic Acid Technology));
• Лобрид антифризы G-12++, G-13 («Lobrid coolants» или «SOAT coolants»).

Если требуется долить охлаждающую жидкость в Хендай Старекс, то безопасно смешивать антифризы только одного типа, а не цвета. Цвет — всего лишь краситель. Воду (даже дистиллированную) в радиатор Хендай Старекс заливать запрещено, так как в жару при температуре в 100С вода закипит, образуется накипь. В мороз вода замерзнет, патрубки и радиатор Хендай Старекс просто разорвет.

Общие сведения

Бензиновый двигатель 2,4 л (G4KG)

Параметр	Значение
Метод охлаждения	С жидкостным охлаждением под давлением, с принудительной циркуляцией и электрическим вентилятором
Емкость системы охлаждения	Wagon	Около 10 л
Van	Около 7.1 л
Радиатор
Тип	С прессованными гофрированными пластинами
Крышка радиатора
Давление открытия парового клапана	83

1.1 кг/см²)

Давление открытия вакуумного клапана
-7 кПа (-0.07 кг/см²) или меньше

Термостат

Тип
С твердым термочувствительным элементом и поплавковым клапаном

Температура открытия клапана
82°C

Температура полного открытия клапана
95°C

Водяной насос
Центробежного типа с крыльчаткой

Приводной ремень

Тип
Поликлиновой

Датчик температуры охлаждающей жидкости

Тип
Термистор

Дизельный двигатель 2,5 TCI (D4BH)

Тип системы охлаждения	С принудительной циркуляцией охлаждающей жидкости
Емкость системы охлаждения	Wagon	Около 13,9 л
Van	Около 10,7 л
Приводной ремень	Клиновой
Водяной насос	Центробежного типа с крыльчаткой
Тип муфты вентилятора	Термочувствительного типа с биметаллической пластиной
Тип термостата	С твердочувствительным элементом и перепускным клапаном
Сопротивление датчика указателя температуры охлаждающей жидкости, кОм / °C	2.31

2.59/20,0.3223/80

Дизельный двигатель 2,5 CRDI (D4CB)

Метод охлаждения	Принудительная циркуляция жидкости и вентилятор радиатора
Емкость системы охлаждения	Wagon	Около 13 л
Van	Около 10 л
Термостат
Тип	С твердым термочувстительном элементом
Температура открытия	82°C
Температура закрытия	77°C
Температура полного открытия	95°C
Крышка радиатора
Давление открытия главного клапана	107.9 ± 14.7 кПа (1.1 ± 0.15 кг/см²)
Датчик температуры охлаждающей жидкости
Тип	Термистор
Сопротивление	20°C	2.45 ± 0.14 кОм
80°C	0.3222 кОм

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Passenger compartment fuse box

It is located at the bottom of the dashboard (on the driver’s side), behind the cover.

Type 1

Diagram

Assignment

AUDIO-2	10A Audio, digital clock, BCM, external power mirror switch
C/ LIGHTER	20A Cigarette Lighter, Front Socket
S/HTD DRI	10A Driver’s seat heating switch (if equipped)
DRL	10A BCM (if equipped)
RR FOG LP	10A Rear fog lamp relay
H/LP	10A Relay high / low beam headlights
FRT WIPER	25A Front wiper relay, front wiper motor
BCM	10А BCM
HTR	10A Front / Rear Fan Relay, Front / Rear A / C Control Module, Condenser Fan Relay, Electro Chrome Mirror, Thermo Switch, PTC Heater Relay (D4CB), EGR Solenoid Valve (D4BH)
B/UP LP	10A Reverse Light Relay, Reverse Light Switch, Transmission Range Switch
SECTION	40A ABS / ESP control unit, ESP switch (D4CB)
T/SIG LP	10A Turn signal switch
A/BAG	10A SRS control module
A/BAG IND	10A Instrument cluster (indication)
MODULE	10A Instrument Cluster, BCM, Immobilization Control Module (D4BH), Air Conditioning Relay (D4BH), Alternator Resistor
ECU	10A Vehicle speed sensor, ECM, air flow sensor (D4CB), fuel pump (D4BH), TCM, fuel filter warning sensor
START	10A Start Relay, Burglar Alarm Relay
MIRR HTD	10A Front A / C Control Module, Power Outside Mirror and Heated Left / Right Window
STOP LP	15A Brake light switch
BWS	10A buzzer
DR LOCK	20A Door lock / unlock relay
FRT FOG LP	10A Front fog lamp relay
B/ALARM	10A Alarm horn relay
AUDIO-1 (POWER CONNECTOR)	15A Audio
ROOM LP (POWER CONNECTOR)	10A Digital clock, Instrument cluster, LH / RH lighting, LH / RH footrest, Luggage compartment lamp, Interior light switch, Door alarm switch, Data link connector, BCM, Vanity table light switch LH / RH, Ceiling console light
HAZARD	15A Alarm relay, emergency switch
FUEL MEMBER	15A Fuel filler flap relay
P / WDW LH	25A Main switch for electric glass lifter, switch for electric glass lifter, left
P/WDW RH	25A Main switch of electric glass lifter, switch of the right glass lifter

Relay decoding

• R1 – relay electro glass lifters
• R2 – filler flap relay

The following non-removable relays can also be mounted on the reverse side: rear fan relay, rear lamp relay, front fan relay, rear glass heater relay.

Блок предохранителей и реле в багажнике

Данный блок расположен справой стороны багажного отделения, там же где расположен домкрат. Для доступа к нему необходимо убрать боковую обшивку багажника и открыть защитную пластиковую крышку.

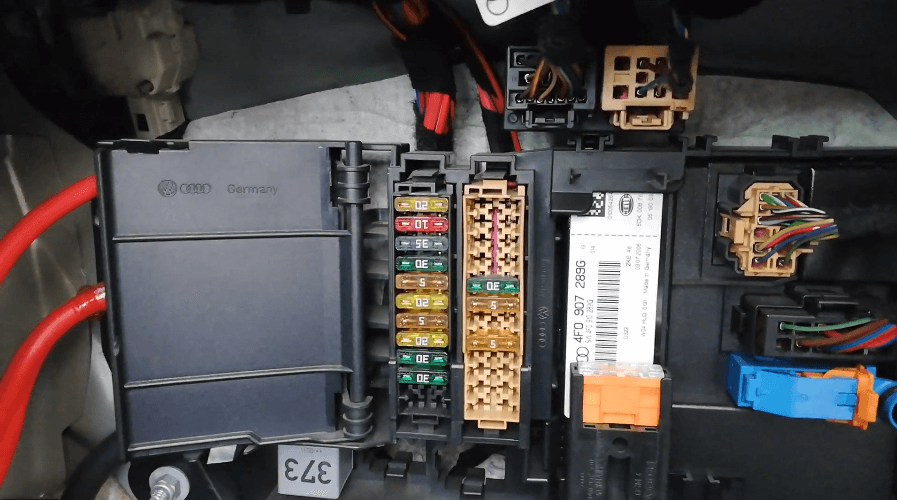

Фото блока предохранителей и реле в багажнике с правой стороны Audi A6 C6

№ на схеме	Номинал предохранителя	Защищаемая цепь
Черный блок предохранителей
1	30 А	Усилитель BOSE/Digital Signal Processing (DSP)
2	5 А	MMI, усилитель антенны
3	30 А	Ручник (стояночный тормоз электромеханический): Левый мотор
4	30 А	Ручник (стояночный тормоз электромеханический): Правый мотор
5	20 А	Розетка в багажнике
6	5 А	(АКБ) Аккумулятор — система управления питанием / энергией
7	20 А	Интеллектуальный модуль распр-ия мощности сзади (свет справа)
8	5 А	Интеллектуальный модуль распр-ия мощности сзади
9	30 А	Интеллектуальный модуль распр-ия мощности сзади (свет слева)
10	35 А	Стеклоподъемники (Справой стороны)
11	20 А	В автомобилях с левым рулевым управлением: помощь при парковке (Акустическая система парковки)
	5 А	В автомобилях с правым рулевым управлением: передний прикуриватель
12	20 А	Прикуриватель задний
Коричневый блок предохранителей
1	5 А	Видеокамера заднего хода (праковка)
2	30 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
3	30 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
4	20 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
5	5 А	Усилитель антенны
6	5 А	(TV-tuner) ТВ-тюнер
7	5 А	Навигация
8	20 А	Автономный отопитель (фен, webasto)
9	5 А	Цифровой тюнер (Digital tuner)
10	15 А	(Фаркоп) Блок управления тягово-сцепным устройством
11	15 А	(Фаркоп) Тягово-сцепное устройство (свет слева)
12	15 А	(Фаркоп) Тягово-сцепное устройство (свет справа)

Обозначение Реле в багажном отсеке

№ на схеме	Защищаемая цепь
8	Реле подогрева заднего стекла (обогреватель заднего ветрового стекла)
9	На авто с 2006 г.в.: Блок реле топливного насоса доп. отопителя
10	Реле Бензонасоса (топливный насос)

Видео по решению проблем с электромеханическим ручником Ауди А6 С6

В данном видео (на русском) рассмотрена проблема с мигающим значком Parking brake на панели приборов и самом переключателе тормоза, наглядно продемонстрировано месторасположение предохранителей электроручника.

Предохранители и реле Hyundai Grand Starex

Рассмотрены автомобили Hyundai Grand Starex, Hyundai H-1 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Блок предохранителей и реле в моторном отсеке хендай гранд старекс.

Схема расположения предохранителей и реле в основном блоке предохранителей.

Электронный блок управле­ния АКПП

Электронный блок управле­ния автономного отопителя (двигатель D4CB)

Реле дальнего света фар, реле фар ближнего света

Реле электромагнитной муф­ты компрессора кондиционера

Реле подогревателя лобово-

Передний габарит (левый); комбинированный фонарь (левый), лампа подсветки номерного знака (левая)

Передний габарит (правый); комбинированный фонарь (правый), лампа подсветки номерного знака (правая)

переключатель корректора фар

Фара (правая); электропри­вод корректора фар (левый и правый)

Реле электромагнитной муф­ты компрессора кондиционе­ра; реле электродвигателя вентилятора конденсатора кондиционера (двигатель D4CB); кислородный датчик (двигатель D4CB); реле №1 автономного отопителя (двигатель D4CB); выключа­тель стоп-сигналов (двигатель D4CB)

Датчик положения распреде­лительного вала (двигатель D4CB); реле свечей накалива­ния (двигатель D4CB); привод клапана системы рециркуля­ции ОГ (двигатель D4CB); электромагнитный клапан системы изменения положе­ния лопаток турбокомпрессо­ра (двигатель D4CB); элек­тронный блок управления им­мобилайзером (двигатель D4CB)

Электронный блок управле­ния двигателем (двигатель D4CB)

Электронный блок управле­ния двигателем (двигатель D4CB)

Плавкие вставки.

Генератор, дополнительный монтажный блок под капотом

Разъемы питания (Audio-1, ROOM LP)

Универсальный сервисный разъем

Предохранители (STOP LP, BWS

Главное реле системы впрыска

Реле вентилятора переднего отопителя

Реле обогревателя задней двери

Реле вентилятора заднего отопителя

Реле №1 вентилятора конденсатора кондиционера

Реле подогрева топливного фильтра

А — реле стартера, В — главное реле сис­темы впрыска, С — реле звукового сигнала, D — реле фар (дальний свет), Е — реле габаритов, F — реле стеклоочистителя лобового стекла, G — реле фар (ближний свет), Н — не используется, I — реле подогревателя лобового стекла, J — реле подогревателя топливного фильтра, К — реле №1 электродвигателя вентилятора конденсатора, L -реле электромагнитной муфты кондиционера.

Дополнительный монтажный блок в моторном отсеке Hyundai Grand Starex.

А — реле №3 предпускового подогревателя, В — реле №2 предпускового подогревателя, С — реле №1 предпускового подогревателя, D — реле свечей накаливания.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью

H-1 Grand Starex. Электрооборудование ⇒ Предохранители на Гранд Старексе

Сообщение алекс777 » 20 июл 2011, 21:02

Сообщение kalyunin70 » 21 июл 2011, 12:33

Сообщение Сhe$ter » 07 авг 2011, 19:15

Сообщение Ботыч » 07 авг 2011, 22:03

девять тем ниже

Добавлено спустя 3 минуты 31 секунду: Предохранители

Сообщение Алтай41 » 30 авг 2011, 16:46

Сообщение алексей375 » 30 авг 2011, 19:48

Сообщение GrandStarex2008 » 28 ноя 2011, 13:10

Не знаю как у вас, а у нас на прикуривателе: навигатор, регистратор, ионизатор, ноутбук, зарядка телефона, масажное кресло, миничайник, холодильник, пылесос и.тд Это есть, конечно, не очень хорошо,но какой русскый в гостиницу и без своего кипятильника? Короче говоря, давеча в дороге (далеко) (всего то были подключены только первые два агрегата) отключаются прикуриватели и оба и сразу. Глушу двигатель. Первым делом проверяю контакт. Вынимаю патроны прикуривателей, проверею. Все ок. Проверяю блок предохранителей в салоне. Сверяю по умной книжке и крышке отсека предохранителей. Нахожу родимого 20 А Крайний слева внизу желтый Вынимаю с трудом – он и есть расплавленный. Ать! а запасных брат кореец (оплот наш на Востоке) не положил.

Нет ихних ни в отсеке внутри салона ни в отсеке предохранителей двигателя. Отсюда и совет из страны советов:

Меняем гнездо прикуривателя

После покупки запчастей и инструмента можно снимать устройство с Hyundai Accent или Getz.

1. Первоначально необходимо выключить зажигание, открыть капот и убрать клемму с минусового контакта аккумуляторной батареи. Это гарантирует безопасность работ, исключая риск короткого замыкания или пожара.
2. При замене прикуривателя должна сниматься консоль. Для этого необходимо выкрутить саморез, находящийся в дне заднего держателя стаканчика. Он расположен под декоративной накладкой.
3. Затягиваем ручник и отсоединяем набалдашник ручки переключения передач.
4. Добираемся до консоли сзади и немного приподнимаем ее. Необходимо нащупать колодку с проводами штекера прикуривателя и отсоединить ее.
5. Демонтируем металлический стержень из гнезда. В разъеме прикуривателя есть две фиксирующие защелки. Их необходимо отогнуть, освобождая зажимы.
6. Аккуратно поддевая стакан автоприкуривателя, вытягиваем его из посадочного места.
7. Нащупываем защелки фильтра подсветки, а затем извлекаем его. Процесс снятия завершен.

Теперь можно приступать к ремонту детали или ее замене. Процесс действий при установке обратен описанному ранее. Перед пуском двигателя проверьте вольтаж на аккумуляторной батарее при выключенном и включенном зажигании. Если просадка составляет больше 0,5 Вольта, то есть короткое замыкание.

ГРУЗОВАЯ МАШИНА

Пассажирский салон

Назначение предохранителей в пассажирском салоне (грузовик)

#	Предохранители	Цепь предохранителя
1	15А	Выключатель наружного электрозеркала, прикуриватель, цифровые часы
2	10А	Аудио
3	10А	Светофоры, блок управления ABS, реле вентилятора конденсатора
4	20А	Мотор стеклоочистителя ветрового стекла, мотор омывателя
5	10А	Реле вентилятора, реле фар, реле стеклоподъемников, реле отопителя, привод режимов, реле задних противотуманных фар, переключатель регулировки положения фар, панель управления отопителем, привод регулировки положения левой (правой) фары
6	10А	ECM, выключатель нейтрали, топливный насос, реле управления двигателем, реле вентилятора интеркулера, электромагнитный клапан рециркуляции отработавших газов, модуль управления SRS
7	15А	Модуль управления системой SRS
8	10А	Выключатель фонаря заднего хода, датчик скорости, реле ABS, приборная панель, резистор предварительного возбуждения
9	10А	Аварийный выключатель
10	10А	TASM
11	10А	Панель приборов
12	10А	Выключатель кондиционера
13	10А	Выключатель стояночного света
14	10А	Аварийный выключатель
15	–	Не использовались.
16	–	Не использовались.
17	–	Не использовались.
18	10А	Реле нагревателя
19	10А	Реле задних противотуманных фонарей
20	15А	Электропривод замка левой двери
21	–	Не используется.
22	10А	ECM, реле стартера
23	10А	Цифровые часы, тахометр, питание антенны, аудиосистема
24	10А	Приборная панель, освещение переднего (заднего) пассажирского салона, TACM, дверные выключатели и ключ зажигания

Моторного отсека

Назначение предохранителей в моторном отсеке (грузовик)

Описание	Предохранители	Предохранитель
Гладкая ссылка.
ALT	100	Генераторы
Свет	80	Управление свечением
HTR	30	Управление вентилятором
П / ОКНО	30	Управление электрическими стеклоподъемниками
Турель	50	Противотуманные фары, звуковой сигнал, разъем питания, предохранители 13, 14, 15
IGN	40	Замок зажигания, реле стартера, генератор переменного тока
Титан	40	Реле габаритных огней, предохранитель фар
Кондиционер	30	Предохранитель TCI, предохранитель компрессора
C/FAN	30	Вентилятор конденсатора
ABS.1	30	Модуль управления ABS
ABS.2	30	Модуль управления ABS
Предохранитель.
TCI	10	Реле электродвигателя вентилятора холостого хода
COMP	10	Реле компрессора кондиционера
ЭБУ	15	Реле управления двигателем
Хвостовая часть (слева)	10	Левый задний фонарь, освещение
Задний фонарь (правый)	10	Задний фонарь (правый), с подсветкой
Грубый	10	Рог
FOG	15	Противотуманный свет
H / LP (LH)	10	Левая боковая фара
H / LP (RH)	10	Правая фара
Розетка питания	20	Предохранители 23, 24

Причины и признаки появления неисправностей АКПП «Хендай»

Чтобы не пришлось делать ремонт АКПП «Хендай», цена которого достаточно высока, следует регулярно проводить техобслуживание. Например, промывать систему, заменять смазку, а также расходники. Если пренебрегать данным правилом, ремонта не избежать.

Механизм может выйти из строя, если коробку неправильно эксплуатировать. Многие автомобилисты, у которых были машины с механической КПП, не могут освоиться с режимами на автоматической коробке, не прогревают авто, прежде чем ехать на нем. Кроме того, экстремальная езда не лучшее решение, если у вас АКПП.

Нечасто происходят поломки электрики, произойти это может по следующим причинам:

• проводки, датчики пришли в негодность;
• произошел перепад напряжения;
• детали электронного блока управления состарились.

Зная признаки поломки АКПП «Хендай», можно сразу же понять, в чем причина неисправности. Если произошла поломка ЭБУ, симптомы могут быть неоднозначными, и даже профессиональный автомеханик не сможет выявить проблему.

Гидроблок

От исправности данного элемента зависит работа АКПП, то, как станет подаваться смазка к механическим частям, правильно ли будут переключаться передачи. Симптомов выхода из строя гидроблока достаточно много:

• скрежет;
• толчки;
• вибрация;
• удары;
• пробуксовка.

Гидротрансформатор играет роль сцепления, поэтому нагрузки на него достаточно высоки. Если автомобилист водит агрессивно, данный элемент может выйти из строя. Так как он герметичный, отремонтировать его своими руками не получится. Как определить, что требуется ремонт гидротрансформатора АКПП «Хендай»:

• коробка вибрирует на большой скорости;
• появились жужжащие звуки;
• постукивания с металлическим звоном, который исчезает на повышенных оборотах;
• пахнет горелым пластиком.
• Низкий уровень смазки

В результате того, что подтекает сальник гидротрансформатора, масла в коробке становится все меньше. Из-за этого выходит из строя масляный насос, который активно функционирует, чтобы поддерживать оптимальное давление трансмиссионной жидкости.

Как только уровень масла становится минимальным, ломается насос. Происходит истирание механических элементов, они проскальзывают. Эту неисправность просто определить: машина будет набирать скорость медленно. При этом чем сильнее автомобилист станет жать на педаль акселератора, тем интенсивнее будет истирание. Фрикционная стружка попадает в смазку. Цена ремонта АКПП «Хендай» в таком случае будет высокой.

Реле и предохранители в Хендай Гетц — схема монтажных блоков Hyundai Getz

Плавкие вставки Защита некоторых электрических цепей осуществляется путем включения в них плавких вставок.

Реле и предохранители в Hyundai Getz

Обычно вставки используются для защиты цепей, не оборудованных предохранителями, таких как цепь системы зажигания. Плавкие вставки похожи хендай гетц предохранители в салоне предохранители в том смысле, что выход их из строя оплавление легко определяется визуально. Для замены плавкой вставки отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Извлеките сгоревшую вставку и установите на ее место новую. Перед заменой вставки обязательно постарайтесь определить причину перегрузки, вызвавшей выход вставки из строя.

Прерыватели цепи тепловые реле Тепловые реле служат для защиты таких элементов, как электроприводы стеклоподъёмников, замки дверей и электрокорректор. Некоторые из прерывателей цепей установлены в монтажном блоке.

7.2 Блоки предохранителей и реле

Возврат тепловых реле в исходное состояние на некоторых моделях осуществляется автоматически, то есть при возникновении перегрузки в цепи тепловое реле мгновенно размыкается, затем после остывания возвращается в исходное состояние. Если возврата контура в рабочее положение не происходит, следует немедленно его проверить.

Нормальное функционирование теплового реле подтверждает исправность контура. Некоторые из прерывателей оборудованы кнопками для принудительного возврата в исходное состояние вручную.

Замена предохранителей Для предотвращения короткого замыкания и перегрузок потребителей электроэнергии отдельные контуры защищены предохранителями. На автомобилях Hyundai используются предохранители с контактами ножевого типа, соответствующие последним хендай гетц предохранители в салоне достижениям. Перед заменой предохранителя сначала обязательно отключите соответствующий потребитель.

Подденьте крышку блока предохранителей узкой отверткой и снимите. Перегоревший предохранитель определяется по расплавленной металлической полоске. Расположение предохранителей показано на внутренней стороне крышки блока предохранителей.

Выньте неисправный предохранитель пластмассовым пинцетом, находящимся в крышке блока предохранителей. Отсоединяем клемму минус от аккумулятора.
