Прокачка гидропривода сцепления renault duster

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

1. Установите ваш автомобиль на подъемник и снимите передние колеса.
2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

Замена рабочей жидкости в гидроприводе сцепления

Поскольку резервуар обеспечивает работу двух систем — тормоза и сцепления, замену необходимо производить в двух контурах одновременно (не путать с контурами тормозной системы).

Производитель рекомендовал проводить такие работы через каждые 90 000 пробега или 6 лет эксплуатации (в зависимости от того, что наступит раньше).

Необходимые инструменты и аксессуары:

1. Тормозная жидкость рекомендована производителем не менее 1 л.
2. Гаечный ключ 10 (для прокачки тормозов).
3. Патрубок диаметром 4-5 мм и длиной около 1 метра (желательно прозрачный). Выше мы писали, какие из них лучше использовать.
4. Емкость для слива майнинга.
5. Шприц на 20-50 мл (при необходимости).
6. Чистые тряпки.

Для прокачки сцепления с заменой всей тормозной жидкости желательно иметь помощника (он будет быстрее), который в нужный момент нажмет на педаль и какое-то время удержит ее. Если вы один, воспользуйтесь шприцем.

Прокачка считается законченной, если из штуцера рабочего цилиндра вытекает чистая тормозная жидкость, а не грязная работа.

Аналогичным образом можно прокачать гидравлическую трансмиссию сцепления на автомобилях Рено:

1. Sandero 12.2009 — 08.2014, 09.2012 — 12.2018 1 поколение и 2 поколение соответственно.
2. Sandero (07.2018 — настоящее время) 2 поколения.
3. Sandero Stepway 12.2010 — 10.2014 и 11.2014 — 10.2018 годов выпуска соответственно 1-го и 2-го поколения.
4. Меган 3 (08.2012 — 06.2014) рестайлинг / 07.2014 — 07.2016 2й рестайлинг 3 поколения, хэтчбек.
5. Kangoo рестайлинг 2 поколения (03.2013 — 06.2016), минивэн.
6. Логан (09.2009 — 06.2016) рестайлинг 1 поколения, седан.
7. Рестайлинг Fluence 1-го поколения (04.2012 — 07.2017), седан.
8. Логан 2-го поколения (03.2014 — 12.2018), седан.
9. Рестайлинг Логан 2-го поколения (07.2018 — настоящее время), седан
10. Logan Stepway 1-го поколения (08.2018 — настоящее время), седан.

Она дает это:

1. Ларгус 07.2012 — наст. Время Универсал.
2. Ларгус Кросс (11.2014 — настоящее время) 1-го поколения, универсал.

Nissan:

1. Terrano (04.2014 — настоящее время) внедорожник 3-го поколения.
2. Альмера (11.2012 — 08.2019), седан, 3 поколение, G 15.

Где установлен двигатель К4М.

Что делать, когда сцепление пропало

Обычно неисправность для данного типа сцепления на Renault Megane 2 выражается в изнашивание рабочего или главного выжимного цилиндра. Другой проблемой может быть сильный износ диска и сопутствующих деталей механизма сцепления. Выявить большинство поломок можно с помощью шумов, которые появляются на нажатие педали. Обычно по этому симптому можно сказать, что ломается подшипник. Данные дисфункции негативно отражаются на регулировке зазора. Если обнаружена проблема, тогда непременно требуется замена сцепления.

Выполняя ремонтные мероприятия со сцеплением, следует покупать весь комплект.

Из-за низкой стоимости комплекта Рено Меган 2 советуем меняет его цельно.

Необходимый инструмент

Процедура по удалению воздушных пузырьков из магистрали сцепления, выполняется, как и прокачка тормозов Рено Дастер. Нужно создать давление или вакуум, чтобы заставить жидкость двигаться. Вместе с ней из контура выйдут и воздушные пробки. Для этого понадобится дополнительный объем тормозной жидкости.

Объем зависит от степени завоздушенности сцепления. Оптимально иметь в запасе 200–400 мл.

Еще понадобится специальная шайба, одеваемая на патрубок гидропривода, чтобы зафиксировать смещенную лиру. В гидровыжимном узле отверстие для развоздушивания на штуцере расположено между двумя резиночками и перекрыто. Для открытия канала и стравливания жидкости с пузырьками, понадобится сдвинуть горизонтальный штуцер (если он подвижный) на одно деление или снять с него лиру (встречаются обе модификации на Renault). Но при смещении весь патрубок начнет болтаться и его потребуется зафиксировать. Применяется особая шайба с распилом, надеваемая сбоку.

Третий элемент, необходимый для прокачки тормозной технической жидкости — это шприц. Чем его объем больше, тем лучше, поскольку не придется прерывать процедуру и часто сливать набранную жидкость. Оптимален шприц на 200–300 мл, продающийся в аптеке.

Последним звеном является прозрачная гибкая шланга, надеваемая на спускной штуцер. Подойдет трубка от капельницы, тоже продающаяся в аптеке. Ключи при прокачке сцепления на модели Дастер от Renault не используются.

Порядок замены жидкости в системе тормозов Дастера с прокачкой

Для обеспечения удобства и безопасности работы на автомобиле производятся без запуска двигателя на эстакаде или смотровой яме, с помощником. Сначала, надо откачать старую «тормозуху» (далее по тексту — жидкость) резиновой грушей из пополнительного бачка тормозов и сцепления. Затем, заправляем бачок свежей жидкостью типа DOT-4. Вам осталось прокачать тормозные механизмы каждого колеса, то есть, заменить находящуюся в них жидкость на свежую. Работу проводят в следующем порядке: 1. справа сзади; 2. слева спереди; 3. слева сзади; 4. справа спереди.

После очистки штуцеров прокачки от грязи снимаются резиновые колпачки.

Гаечным ключом на 8 мм выкручиваем штуцер до половины оборота. Насаживаем шланг и другой его конец должен находиться в бутылке до половины наполненной старой жидкостью, так чтобы он в ней скрывался. От помощника требуется резким нажимом ноги опустить педаль привода тормоза до упора, только тогда отворачивается штуцер.

С каждым нажатием и провалом педали старая «тормозуха» будет стекать в бутылку, перед нажатиями педали незабываем закручивать штуцер, после этого педаль можно отпускать для возвращения её в исходное состояние. Эта работа проделывается до окончания выхода воздуха и появления свежей тормозной жидкости (светлой), в среднем 4–5 раз. По окончанию, убираем шланг, вытираем штуцер сухой ветошью и садим на него резиновый колпачок. После этих действий из шланга потечёт жидкость с воздушными пузырями, а педаль провалится ещё больше. Эти операции проделываем на остальных механизмах тормозов. Во время прокачки жидкость из пополнительного бачка будет утекать, поэтому не допускайте понижения уровня ниже критической отметки, и вовремя пополняйте бачок жидкостью. В конце, доведите уровень в пределах нормы.

Прокачка гидропривода сцепления

Прокачиваем гидропривод сцепления для удаления из него воздуха после разгерметизации при замене главного или рабочего цилиндров сцепления, трубок и шлангов, а также при снятии главного тормозного цилиндра или бачка гидроприводов тормозов и сцепления.

Для прокачки гидропривода сцепления на пластмассовом наконечнике трубки расположен штуцер, закрытый резиновым колпачком.

Переходник, на который надет наконечник трубки, не закреплен в картере сцепления, поэтому для удобства прокачки рекомендуем изготовить из металлической шайбы (толщиной 1,0—1,2 мм, наружным диаметром 23 мм и отверстием диаметром 10,5 мм) стопорную шайбу для переходника.

Перед прокачкой проверяем уровень жидкости в бачке. При необходимости доливаем жидкость.

Устанавливаем изготовленную стопорную шайбу в паз переходника (для наглядности показано при снятом наконечнике трубки).

Снимаем защитный колпачок со штуцера прокачки.

Надеваем на штуцер прозрачный шланг, другой конец которого опускаем в емкость, частично заполненную рабочей жидкостью так, чтобы свободный конец шланга был погружен в жидкость.

Помощник несколько раз нажимает на педаль сцепления и удерживает ее в нажатом положении.

Нажимаем на пружинный фиксатор наконечника трубки

Сдвигаем наконечник трубки переходника на 4 – 6 мм

При этом часть тормозной жидкости и воздух вытесняются в емкость.

Пузырьки воздуха хорошо видны в емкости с жидкостью.

После того, как жидкость перестанет вытекать в емкость, надеваем до упора наконечник трубки на переходник.

После этого помощник может отпустить педаль сцепления.

Повторяем эту операцию до тех пор, пока выход пузырьков воздуха из шланга не прекратится.

Снимаем шланг и надеваем на штуцер защитный колпачок.

При прокачке контролируем уровень жидкости в бачке и при необходимости доливаем жидкость.

Неполное выключение сцепления (сцепление ведет):

— Уменьшен полный ход педали сцепления

Отремонтируйте привод выключения сцепления

— Коробление ведомого диска (торцовое биение)

Замените ведомый диск

— Неровности на поверхностях фрикционных накладок ведомого диска

Замените ведомый диск

— Ослабления заклепок или поломка фрикционных накладок ведомого диска

Замените ведомый диск

— Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы, покройте смазкой ЛСЦ-15

Если причиной заедания является смятие или износ шлицов, то замените первичный вал или ведомый диск

— Попадание воздуха в систему гидропривода

Прокачайте систему

— Утечка жидкости из главного или рабочего цилиндра привода выключения сцепления

Замените главный или рабочий цилиндр

— Ослабление заклепок крепления нажимной пружины

Замените кожух сцепления с нажимным диском в сборе

— Перекос или коробление нажимного диска

Замените кожух сцепления с нажимным диском в сборе

Неполное включение сцепления (сцепление буксует):

— Повышенный износ или пригорание фрикционных накладок ведомого диска

Замените ведомый диск в сборе

— Повреждение или заедание привода выключения сцепления

Устраните неисправности

Рывки при работе сцепления:

— Заедание ступицы ведомого диска на шлицах первичного вала

Очистите шлицы, смажьте графитной смазкой

— Поломка или снижение упругости пружин демпфера ведомого диска

Замените ведомый диск

— Заедание в механизме привода выключения сцепления

Замените деформированные детали

— Повышенный износ фрикционных накладок ведомого диска

Замените ведомый диск

— Ослабление заклепок фрикционных накладок ведомого диска

Замените ведомый диск

— Повреждение корзины

Замените корзину сцепления

— Износ, повреждение или утечка смазки из подшипника выключения сцепления

Замените подшипник

Повышенный шум при включении сцепления:

— Поломка пластин, соединяющих нажимной диск с кожухом

Замените корзину сцепления

Пробуксовку сцепления можно легко определить по тахометру.

Если во время движения при резком нажатии на педаль газа обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцеплению требуется ремонт.

Замена троса, цилиндра

Стоимость замены сцепления на Дастере 1.6 в сравнении с другими сервисами, у нас будет стоить намного дешевле. Автосервис работает с проверенным поставщиком долгие годы и именно по этой причине предоставляет гарантии на весь товар и услуги. Одним из важных узлов данной машины является именно сцепление, которое осуществляет функцию отключения мотора от всех остальных узлов техники. За счет этого и происходит переключение скоростей.

В большинстве автомобилей этот механизм одинаков и часто попадаются однодисковые, сухие образцы, внутри которых нет специальной жидкости.

Работа усложняется если на автомобиле стоит полный привод. Конструкция узла более сложна и для обслуживания требует больших навыков. Как правило, ремонтом сцепления, в этом случае, занимается несколько квалифицированных мастеров.

Установка нового сцепления нужна в таких случаях:

• при переключении передачи автомобиль начиняет трястись;
• при сильной деформации фрикционных накладок;
• когда пружина лепесткового типа критично изношена.

К замене тросов, цилиндров сцепления прибегают в тех случаях, когда диагностируется обрыв или чрезмерное их растяжение. Включение КПП, а также манипуляции с передачами в данном случае невозможны. Цилиндр обычно не подлежит ремонту и просто заменяется на новый. Мы делаем тщательную проверку перед основным обслуживанием и всегда выбираем наиболее подходящий вариант устранения неполадки.

Замена тормозных колодок на Рено Дастер, сцепления и т.п. проводится на специальном, освещенном стенде, это гарантирует эффективность и полную безопасность для вашего авто. Сервис Renault Duster работает с оригинальными комплектующими и сертифицированным дилерским оборудованием. Теперь вы можете не беспокоиться о собственной безопасности на дорогах. Звоните и мы сделаем бесплатную диагностику вашего Renault!

Порядок прокачки сцепления при замене жидкости.

Работа производится через штуцер на пластмассовом наконечнике трубки.

Для технологичности работ, понадобится стопорная шайба для стопорения незакреплённого жестко переходника (на нём находится наконечник трубки). Её можно изготовить из стальной шайбы на 10,5 мм, при этом наружный диаметр должен быть не менее 23 мм, а толщина 1-2 мм. На фото расположенном ниже наглядно показано куда устанавливается шайба (без наконечника, чтобы было лучше видно место установки шайбы).

В рабочем цилиндре без его разборки старая жидкость смешивается со свежей и тем самым улучшается.

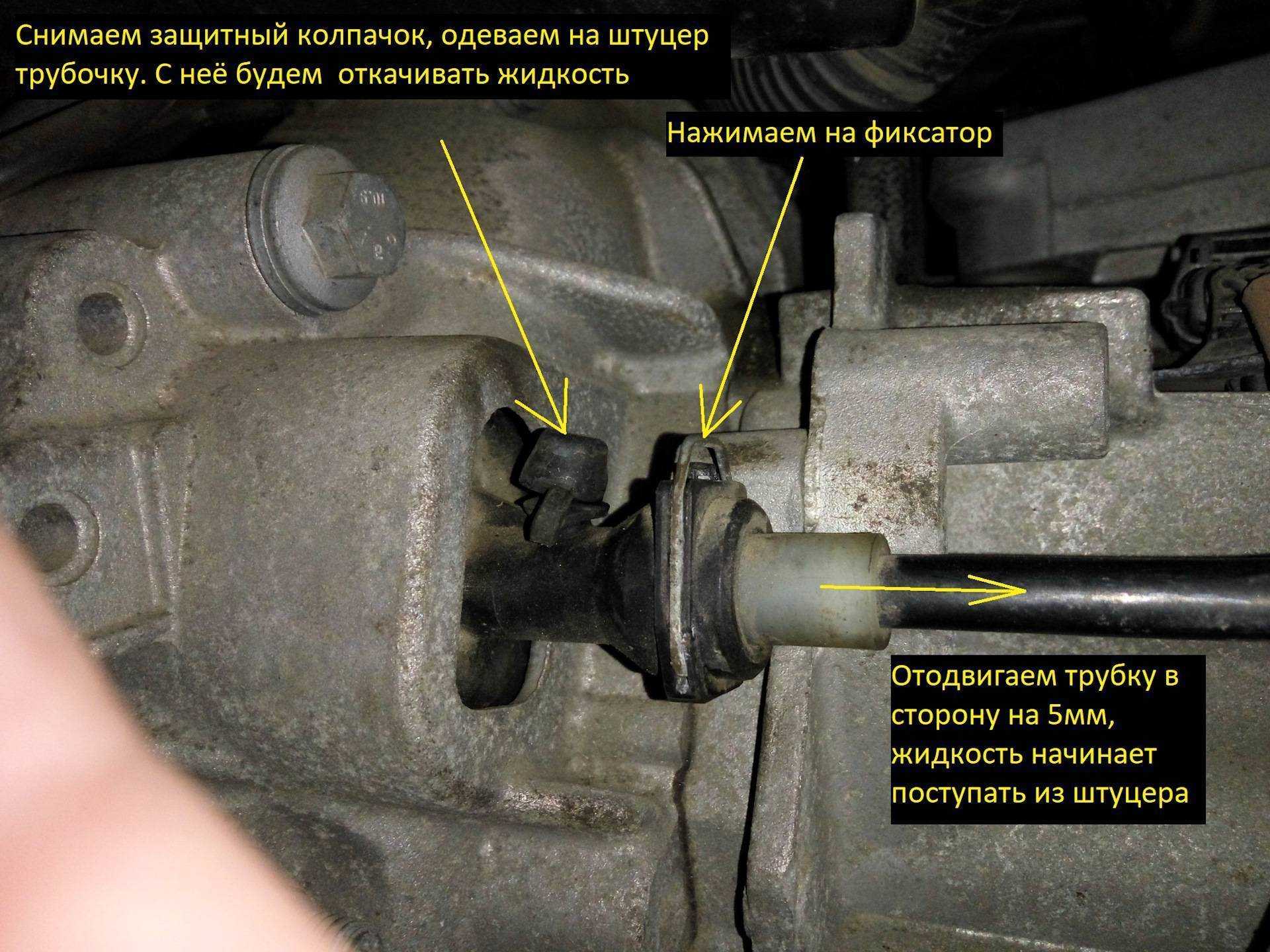

Для доступа к штуцеру прокачки колпачок нужно снять.

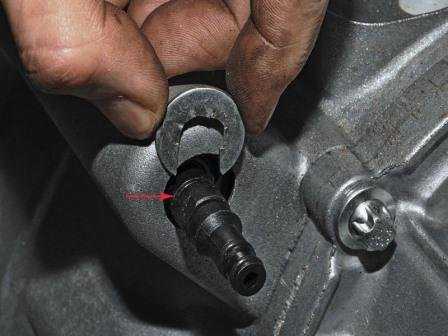

Место установки стопорной шайбы показано красной стрелкой. Далее, натягиваем на штуцер шланг (лучше прозрачный) и опускаем свободный конец в пластиковую бутылку частично наполненной жидкостью, также как при прокачке тормозной системы. Помощник выжимает педаль привода сцепления до упора с её удержанием.

Для обеспечения течи жидкости надо нажать на скобу фиксатора…

… на 4–6 мм стягиваем пластмассовый наконечник.

Жидкость начнёт течь в бутылку. После прекращения течи возвращаем наконечник в исходное состояние, с последующим отпусканием педали сцепления помощником. Проделываем это несколько раз, пока не убедитесь, что в бутылку поступает свежая жидкость (наличие пузырьков воздуха не допускается). В процессе работы, падение уровня жидкости ниже отметки Min недопустимо. По завершению работ шланг снимается, защитный колпачок надевается на штуцер, доведите уровень «тормозухи» в бачке до нормы.

Лучшие производители сцепления для Дастера

Замена сцепления на рено дастер предполагает покупку новой детали. Цена зависит от производителя.
Один из надежных производителей и поставщиков автозапчастей — французская компания Valeo. Фирме принадлежат 143 завода в 20 странах. Среди клиентов — автогиганты BMW, Ford, General Motors. Все комплектующие проходят сертификацию, строжайший производственный контроль.
Немецкая фирма SACHS занимается поставками оригинальных запчастей для вторичного рынка и конвейерной сборки европейских автомобилей. Крупнейший производитель комплектующих имеет 39 производственных участков во всем мире.

Немецкая компания LuK — крупнейший производитель. Обеспечивает продукцией вторичный рынок и сборочное производство. Имеет более 1000 патентов на узлы сцепления.
Турецкий производитель MA-PA поставляет запчасти в 45 стран мира. Для рынка России и СНГ продукция выпускается под брендом «KRAFTTECH».

Recommendations

Comments 29

Здравствуйте, разобраля. 2 фиксатор вытаскиваем, 1 фиксатор нажимает до упора и держим нажатым правой рукой, левую руку просовываем со стороны радиатора и вытаскиваем штуцер на один щелчок. Снимаем колпачек. отручиваем бачок торм. жидкости и ждем пока вытечет старая жикость подливая в бачок. Потом все делаем наоборот, левой рукой надавливает штуцер, ставим фиксатор 2 на место.

Теперь гораздо потятнее стало…спасибо и приятных выходных.

В видео показан выжимной с одним фиксатором. У меня 2. Первый может не надо трогать? Нажимаем на второй и вытягиваем штуцер?

Я не помню точно. Надо просто попробовать. Вроде только один надо нажать и тогда штурец сможет открыться

В видео показан выжимной с одним фиксатором. У меня 2. Первый может не надо трогать? Нажимаем на второй и вытягиваем штуцер?

из dialogys: Штуцер для прокачки привода тормоза с двумя держателями Чтобы открыть клапан для удаления воздуха, опустите держатель (6) и поднимите держатель (7), вытянув на один щелчок.

Спасибо, буду разбираться…

Здравствуйте, я снял резиновый колпачек, ничего не течет, на самом штуцере есть 2 фиксаторы, может с ними надо что-то сделать, я снял первый, который у самого кожуха, может надо и второй как-то снять. А двигатель надо запустить чтоб жидкость поткла или не надо? Спасибо

Доброго. Да, там надо фиксаторы расфиксаторовить). Вот есть хорошее видео, где будет наглядно видно:

Не надо ничего качать. Глупости, долго и без толку. На всех без исключения Рено с гидрпвлическим выжимным подшипником делается очень просто. Наливаете жидкости в бачок по пробку, на коробке, на выходе трубки выжимного есть штуцер. Открываем. Курим и ждём, смотрим чтобы бачек был полон. Из бачка самотеком тормозная жидкость проходит через выжимной и начинает вытекать через штуцер. Сначала чуточку, потом больше. Ждём пока не пойдёт чистая жидкость без воздуха и закрываем штуцер. Доливаем жидкость до максимума в бачок. Пять-шесть качков педалью и вуаля

Выжимной подшипник в системе сцепления Renault Duster не механический, а гидравлический. Поэтому в его контуре может скапливаться воздух, требующий удаления. Если этого не делать, то работа узла ухудшится и эксплуатировать автомобиль будет некомфортно или даже невозможно.

Как это сделать и что понадобится, рассмотрим дальше.

Как прокачать сцепление автомобиля (общее руководство)

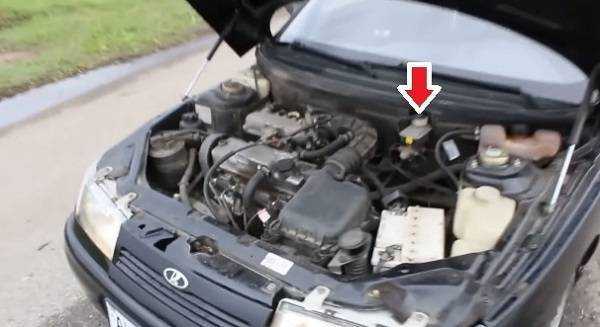

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе  прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью.  После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха.  После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Сцепление Рено Меган 2: замена, прокачка, регулировка

Регулировка, прокачка и замена сцепления в Меган 2

Не секрет, что главную роль в правильной работе любого автомобиля играет регулировка сцепления. Зачастую многие владельцы автомобилей Рено Меган сталкиваются с проблемой неправильно работающего механизма передачи крутящего момента двигателя на трансмиссию. Сегодня мы поговорим о том, какие существуют симптомы неисправностей сцепления и методы их ликвидации.

Если пропало сцепление

Наиболее распространенный тип неисправности сцепления состоит в износе главного или рабочего цилиндра выжима. Вторым аспектом является критический износ диска и других комплектов механизма сцепления. Немалый процент поломок проявляет себя посторонним шумом при выжиме педали. Такой симптом говорит о выходе из строя выжимного подшипника. Эти неисправности пагубно влияют на регулировку зазора.

Производя ремонт механизма сцепления, необходимо приобретать полный комплект.

Так как комплект сцепления Рено Меган 1 поколения стоит небольших затрат, мы рекомендуем менять его целиком.

Замена цилиндров

В зависимости от того, какой цилиндр изношен, нужно выбирать определенную тактику работы по замене.

1. Если износ имеет главный цилиндр, менять его нужно только из салона, так как данная деталь установлена непосредственно под педалью сцепления.
2. В случае, если износился рабочий цилиндр сцепления. заменить его не составит лишнего труда, хотя попотеть придется. Для этого необходимо открутить гидролинию, после чего освободить сам цилиндр от КПП. Новый рабочий цилиндр устанавливается в обратном порядке снятию, после чего предстоит регулировка.

Внимание! В обоих случаях система сцепления требует прокачки, не забывайте об этом

Прокачиваем систему

Чтобы прокачать гидролинию, достаточно наполнить резервуар жидкостью DOT4.

После этого вдвоем с напарником проводим процедуру прокачки. Один нажимает на педаль главного цилиндра, второй в это время открывает спускной клапан. Процедура регулировки должна повторяться до тех пор, пока не выйдет весь воздух.

Есть еще один способ, который поможет сделать данную операцию в одиночку.

1. Возьмите медицинский шприц объемом в 20 кубиков, на его носик наденьте шланг подходящего диаметра.
2. Наберите в него тормозную жидкость и наденьте конец шланга на штуцер прокачки рабочего цилиндра.
3. Открутив штуцер, медленно выдавливайте жидкость из шприца, после чего закройте штуцер и снимите шланг.

В большинстве случаев, достаточно одной процедуры.

Замена комплекта сцепления

Комплект сцепления Рено Меган 2 меняется только со снятием КПП, других вариантов замены диска не существует.

Для начала работы понадобится набор инструментов, ключей и отверток, а также подъёмник.

1. Первым делом снимаем аккумулятор и его площадку, попутно отсоединяя элементы проводки.
2. Отсоединяем привод кулисы и массовый провод на КПП.
3. Сверху откручиваем рабочий цилиндр и все болты, крепящие КПП к блоку. Главный цилиндр остается нетронутым.
4. Поднимаем автомобиль на подъемнике, снимаем колеса и приводы, предварительно слив масло.
5. Для обеспечения доступа на Рено Меган 2 необходимо демонтировать передний подрамник.
6. Устанавливаем стойку, уперев ее в двигатель.
7. Снимаем подушки КПП, затем откручиваем стартер и еще несколько болтов снизу коробки.
8. Вдвоем с помощником, снимите коробку и замените комплект сцепления.
9. Отверните по кругу корзины 6 болтов и аккуратно достаньте диск.

Учтите, что комплект диска и корзины весит около 10 кг, при снятии его можно случайно уронить на ногу. Не забывайте о технике безопасности.

1. Установите новый комплект на место, определив центр диска.
2. Замените выжимной подшипник, предварительно смазав места его скольжения.
3. Установите коробку передач на место, после чего зажмите болты по нижней её части.
4. Установите приводы и подрамник на место, не забыв про подушки.
5. Залейте масло в коробку, желательно новое.
6. Соберите оставшиеся узлы в обратном порядке.

После установки диска система сама отрегулирует нужный зазор, так что вам ничего настраивать не надо.

Выводы по работе

Как мы доказали, производить регулировку, а также замену сцепления на Рено Меган можно своими руками. Используйте наш мануал в качестве гида по ремонту и смело совершайте задуманное со своим другом. Всех благ в ремонте!

http://portalmashin.ru

Конструкция сцепления

Французский внедорожник снабжается сухим сцеплением с диафрагменной пружиной.

Деталь помещена в алюминиевый кожух, соединенный с коробкой передач и блоком цилиндров. Корзина сцепления прикрепляется к маховику мотора 6 болтами.

В корпусе содержатся следующие детали:

1. Лепестковая пружина, сделанная из листовой стали. В свободном виде деталь имеет форму усеченного конуса с прорезями. Деталь образует 18 лепестков, отличающихся повышенной упругостью. Пружина равномерно распределяет давление, обеспечивая плавную работу системы.
2. Стальные пластины, соединенные с нажимным диском. Детали формируют неразборную корзину. При выходе из строя этот элемент заменяют полностью.
3. Ведомый диск. Расположен на шлицах вала трансмиссии. Демпфер гасит вибрацию, возникающую при нагрузках на систему сцепления.
4. Фрикционные накладки. Детали установлены с 2 сторон пружины, которая соединена с одной из демпферных пластин.
5. Рабочий цилиндр сцепления совмещенный с выжимным подшипником.
