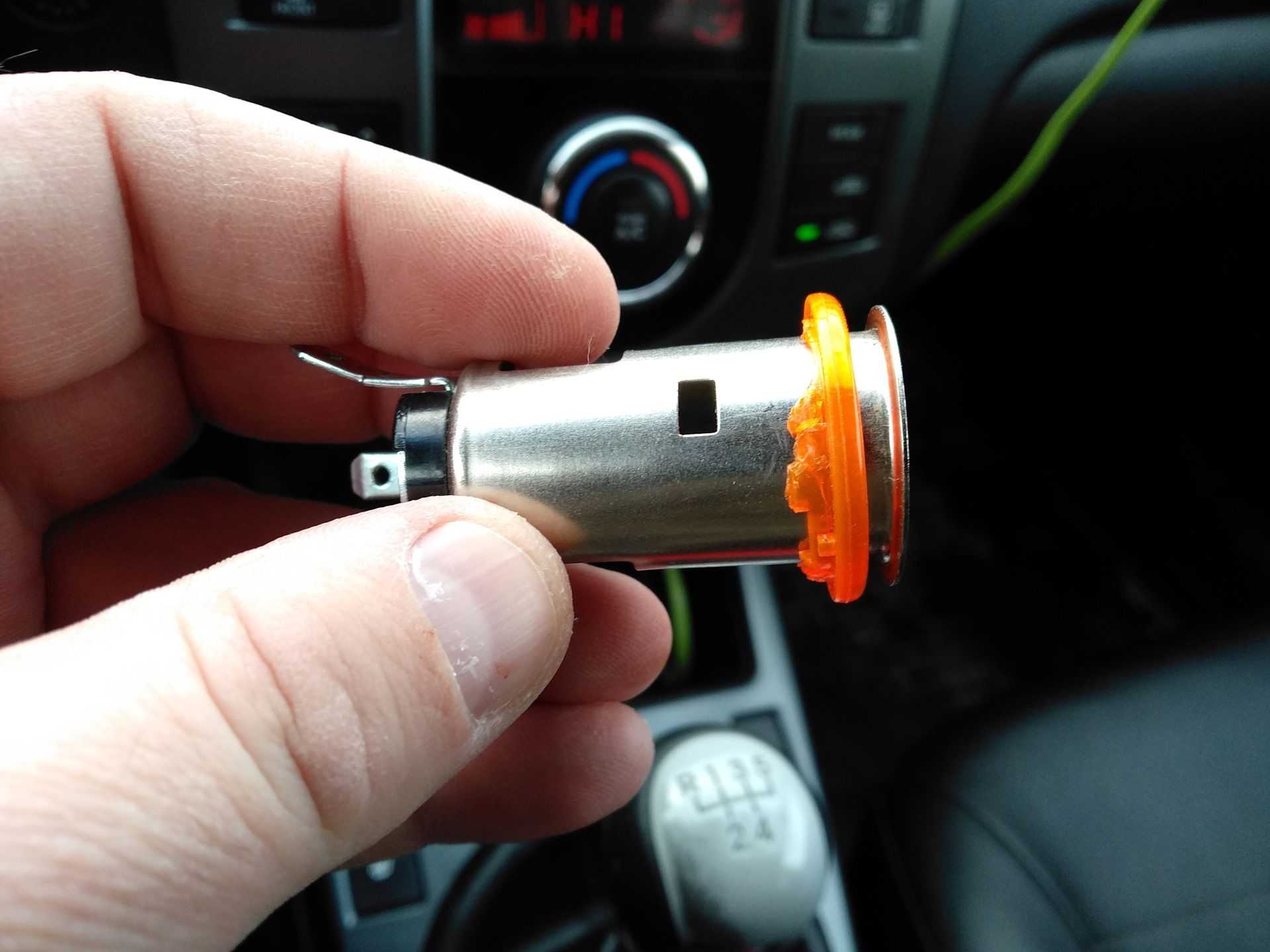

Ремонт проводки, питающей прикуриватель
Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому — проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:
Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

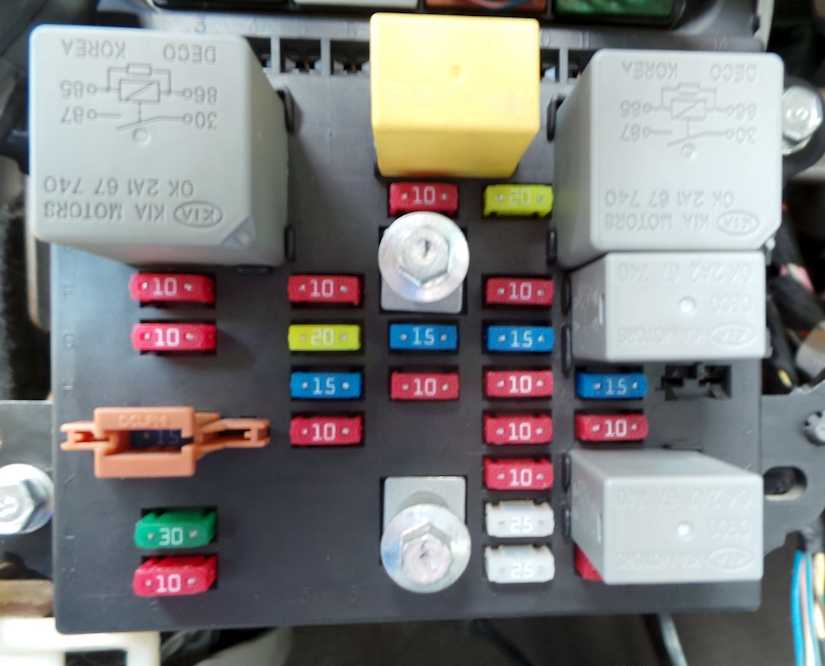

Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Схема
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,1,0,0,0 —>
Описание предохранителей
p, blockquote 13,0,0,0,0 —>
| START | 10А Двигатель стартера |
| SRF/D LOCK | 20А Крыша, Запирание двери |
| RR FOG | 10А Задний противотуманный фонарь |
| HAZARD | 10А Аварийная сигнализация |
| A/ CON | 10А Система кондиционирования воздуха |
| CLUSTER | 10А BCM, панель приборов (IND.), модуль управления кондиционером |
| RKE | 10А Доступ на расстоянии без ключей |
| S/ HTR | 20А Обогрев сидений |
| C/ LIGHTER | 15А Прикуриватель |
| A/ BAG | 15А Подушки безопасности |
| R/ WIPER | 15А Задний стеклоочиститель |
| AUDIO | 10А Система аудио устройств |
| ABS | 10А Анти — блокировочная система АБС |
| POWER | 15А Розетка питания |
| ROOM | 15А Плафон салона |
| IGN | 10А Зажигание |
| ECU | 10А Блок управления двигателем |
| TAIL RH | 10А Задний свет (правый) |
| T/ SIG | 10А Фонарь указателя поворота |
| RR/ HTR | 30А Обогреватель заднего стекла |
| P/ WDW LH | 25А Стекло подъёмник (левый) |
| HTD/ MIRR | 10А Нагреватель наружного зеркала заднего вида |
| P/WDW RH | 25А Стекло подъёмник (правое) |
| TAIL LH | 10А Задний свет (левый) |
Назначение реле
p, blockquote 15,0,0,0,0 —>
| RR/HTR | R1 Реле обогревателя заднего стекла |
| RESISTOR | R2 Резистор |
| P/WDW | R3 Реле электро подъемника стекол |
| ACC/ PWR | R4 Вспомогательное оборудование/ Реле розетки электропитания |
| TAIL | R5 Реле заднего света |
Блоки с предохранителями и реле в моторном отсеке
Он размещен за аккумулятором и состоит из двух частей, объединенных в одном корпусе: главного предохранителя и блока предохранителей/реле. Главный предохранитель защищает потребителей, потребляющих ток больше 40 А: генератор, вентилятор системы охлаждения, ABS и EPS. Блок предохранителей защищает/обслуживает цепи приборов, находящихся в передней части машины, и подсистемы двигателя, включая ЭБУД.
Главный предохранитель
Он закреплен на передней стенке подкапотного монтажного блока и содержит 9 плавких вставок.
| Номер на схеме | Номинальный ток, А | Наименование на схеме под крышкой | Защищаемая цепь |
|---|---|---|---|
| 1 | 80 | MDPS | EPS |
| 2 | 40 | ABS2 | ABS, ESP |
| 3 | 40 | C/FAN | Электровентилятор системы кондиционирования |
| 4 | 40 | BLOWER | Электровентилятор радиатора системы охлаждения |
| 5 | 40 | HTD GLASS | Обогрев зеркал заднего вида |
| 6 | 125 | ALT | Генератор |
| 7 | 30 | IGN2 | Выключатель (замок) зажигания |
| 8 | 50 | ВАТТ 1 | ЭБУ электрооборудованием салона |
| 9 | 50 | SPARE | Резерв |
Предохранители
| Номер на схеме | Номинальный ток, А | Наименование на схеме под крышкой | Защищаемая\обслуживаемая цепь |
|---|---|---|---|
| 1 | 20 | IGN COIL | Катушки зажигания, конденсатор |
| 2 | 10 | SNSR2 | Датчики системы управления двигателем |
| 3 | 10 | ECU2 | Система зажигания |
| 4 | 10 | INJECTOR | Система кондиционирования, топливные форсунки |
| 5 | 15 | SNSR1 | Датчики системы управления двигателем |
| 6 | 10 | ECU1 | ЭБУД |
| 7 | 10 | A/CON | Кондиционер |
| 8 | 15 | F/PUMP | Топливный насос |
| 9 | 30 | ECU | ЭБУД |
| 10 | 20 | SPARE | Резерв |
| 11 | 15 | SPARE | Резерв |
| 12 | 10 | B/UPLP | Выключатель лампы света заднего хода |
| 13 | 15 | ECU3 | Катушки зажигания, конденсатор |
| 14 | 10 | ABS | Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости |
| 15 | 10 | SNSR3 | Датчики системы управления двигателем |
| 16 | 10 | HORN | Звуковой сигнал |
| 17 | 20 | H/LPHI | Дальний свет |
| 18 | 50 | BATT2 | ЭБУ электрооборудованием салона |
| 19 | 30 | IGN 1 | Замок зажигания |
| 20 | 40 | ABS1 | ESP, ABS, диагностический разъем |
| 21 | 20 | SPARE | Резерв |
| 22 | 10 | FOG LP (FR) | Противотуманные фары, диагностический разъем |
| 23 | 10 | H/LP LO LH | Лампа ближнего света левой блок-фары |
| 24 | 10 | H/LP LO RH | Лампа ближнего света правой блок-фары |
| 25 | 10 | SPARE | Резерв |
| Номер на схеме | Наименование на схеме под крышкой | Защищаемая\обслуживаемая цепь |
|---|---|---|
| R1 | MAIN | Главное |
| R2 | F/PUMP | Топливный насос |
| R3 | A/C0N | Кондиционер |
| R4 | BLOWER | Электровентилятор радиатора системы охлаждения |
| R5 | H/LPHI | Дальний свет фар |
| R6 | HORN | Звуковой сигнал |
| R7 | C/FAN HI | Электровентилятор системы кондиционирования (высокая скорость вращения) |
| R8 | START | Стартер |
| R9 | FOG LP | Задние противотуманные фонари |
| R10 | WIPER | Стеклоочиститель |
| R11 | C/FAN LO | Электровентилятора системы кондиционирования (малая скорость вращения) |
| R12 | H/LPLO | Ближний свет фар |
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
Описание предохранителей
p, blockquote 13,0,0,0,0 —>
| START | 10А Двигатель стартера |
| SRF/D LOCK | 20А Крыша, Запирание двери |
| RR FOG | 10А Задний противотуманный фонарь |
| HAZARD | 10А Аварийная сигнализация |
| A/ CON | 10А Система кондиционирования воздуха |
| CLUSTER | 10А BCM, панель приборов (IND.), модуль управления кондиционером |
| RKE | 10А Доступ на расстоянии без ключей |
| S/ HTR | 20А Обогрев сидений |
| C/ LIGHTER | 15А Прикуриватель |
| A/ BAG | 15А Подушки безопасности |
| R/ WIPER | 15А Задний стеклоочиститель |
| AUDIO | 10А Система аудио устройств |
| ABS | 10А Анти — блокировочная система АБС |
| POWER | 15А Розетка питания |
| ROOM | 15А Плафон салона |
| IGN | 10А Зажигание |
| ECU | 10А Блок управления двигателем |
| TAIL RH | 10А Задний свет (правый) |
| T/ SIG | 10А Фонарь указателя поворота |
| RR/ HTR | 30А Обогреватель заднего стекла |
| P/ WDW LH | 25А Стекло подъёмник (левый) |
| HTD/ MIRR | 10А Нагреватель наружного зеркала заднего вида |
| P/WDW RH | 25А Стекло подъёмник (правое) |
| TAIL LH | 10А Задний свет (левый) |
Назначение реле
p, blockquote 15,0,0,0,0 —>
| RR/HTR | R1 Реле обогревателя заднего стекла |
| RESISTOR | R2 Резистор |
| P/WDW | R3 Реле электро подъемника стекол |
| ACC/ PWR | R4 Вспомогательное оборудование/ Реле розетки электропитания |
| TAIL | R5 Реле заднего света |
Блоки под капотом
Основной блок
Он расположен в левой части под защитной крышкой.
Пример схемы с обратной стороны крышки
Обозначение
p, blockquote 20,0,0,0,0 —>
| ECU1 | 10A Блок управления двигателем |
| STOP | 15A Стоп-сигнал |
| F/WIPER | 20A Передний стеклоочиститель |
| R/FOG | 10A Задний противотуманный фонарь |
| F/FOG | 15A Передние противотуманные фары |
| LO FHDLP | 15A Ближний свет фар |
| HI HDLP | 15A Дальний свет фар |
| A/CON | 10A Система кондиционера |
| F/PUMP | 15A Топливный насос |
| T/OPEN | 10A Открывание крышки багажника |
| SAFTY P/WINDOW | 20A Модуль защиты стекло подъемника |
| HORN | 10A Звуковой сигнал |
| INJ | 15A Инжектор |
| SNSR | 10A Сенсор кислорода |
| ECU2 | 30A Блок управления двигателем |
| SPARE | Запасной предохранитель |
| ABS | 30A Анти блокировочная система |
| BLOWER | 30A Вентилятор |
| IGN | 30A Замок зажигания |
| RAD | 30/40A Вентилятор радиатора |
| COND | 20A Реле вентилятора конденсатора |
| ALT | 120/140A Генератор |
| Реле | |
| ATM | Блок управления автоматической коробки передач |
| WIPER | Реле стеклоочистителя |
| F/FOG | Реле передних противотуманных фар |
| LO HDLP | Реле фары (ближний свет) |
| HI HDLP | Реле фары (дальний свет) |
| A/CON | Реле кондиционера |
| F/PUMP | Реле топливного насоса |
| DRL | Реле фонарей для светлого времени суток |
| COND2 | Реле вентилятора конденсатора |
| HORN | Реле звукового сигнала |
| MAIN | Главное реле |
| START | Реле стартера |
| RAD | Реле вентилятора радиатора |
| COND | Реле вентилятора конденсатора |
Дополнительный блок
Используется преимущественно для киа церато 1 го поколения с дизельными двигателями.
p, blockquote 23,0,0,0,0 —>
| F/HEATER | 30А Нагреватель топливного фильтра |
| HEATER 3 | 40А Нагреватель 3 с положительным температурным коэффициентом |
| HEATER 2 | 40А Нагреватель 2 с положительным температурным коэффициентом |
| GLOW | 60А Свеча предпускового подогрева |
| HEATER 1 | 40А Нагреватель 1 с положительным температурным коэффициентом |
p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>
На этом статья закончена. А если Вам есть чем её дополнить, пишите в комментарии.
Источник статьи: http://vsepredohraniteli.ru/kia/cerato.html
Замена предохранителя
Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.
В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения, перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.
Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.
Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.
Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.
Блок под капотом
Находится в левой части подкапотного пространства, рядом с аккумулятором, под защитной крышкой.
Схема
Обозначение предохранителей
| 1 | 20А Катушки зажигания, конденсатор – IGN COIL |
| 2 | 10А Датчики системы управления двигателем – SNSR2 |
| 3 | 10А Система зажигания – ECU2 |
| 4 | 10А Система кондиционирования, топливные форсунки – INJECTOR |
| 5 | 15А Датчики системы управления двигателем – SNSR1 |
| 6 | 10А Главное реле – ECU1 |
| 7 | 10А Кондиционер – A/CON |
| 8 | 15А Топливный насос – F/PUMP |
| 9 | 30А Главное реле – ECU |
| 10 | 20А Резерв – SPARE |
| 11 | 15А Резерв – SPARE |
| 12 | 10А Выключатель лампы света заднего хода – B/UPLP |
| 13 | 15А Катушки зажигания, конденсатор – ECU3 |
| 14 | 10А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости – ABS |
| 15 | 10А Датчики системы управления двигателем – SNSR3 |
| 16 | 10А Звуковой сигнал – HORN |
| 17 | 20А Дальний свет – H/LPHI |
| 18 | 50А Электронный блок управления электрооборудованием салона – BATT2 |
| 19 | 30А Замок зажигания – IGN 1 |
| 20 | 40А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, диагностический разъем – ABS1 |
| 21 | 20А Резерв – SPARE |
| 22 | 10А Противотуманные фары, диагностический разъем – FOG LP (FR) |
| 23 | 10А Лампа ближнего света левой блок-фары – H/LP LO LH |
| 24 | 10А Лампа ближнего света правой блок-фары – H/LP LO RH |
| 25 | 10А Резерв – SPARE |
Назначение реле
- MAIN – Главное реле
- F/PUMP – Реле топливного насоса
- A/C0N — Реле кондиционера
- BLOWER — Реле электро вентилятора радиатора системы охлаждения
- H/LPHI — Реле дальнего света фар
- HORN — Реле звукового сигнала
- C/FAN HI – Реле электро вентилятора системы кондиционирования (высокая скорость вращения)
- START — Реле стартера
- FOG LP — Реле задних противотуманных фонарей
- WIPER — Реле стеклоочистителя
- C/FAN LO – Реле электро вентилятора системы кондиционирования (малая скорость вращения)
- H/LPLO — Реле ближнего света фар
Главный блок
С боку, на передней стенке, находится главный блок предохранителей выполненный в виде плавких вставок высокой мощности.
Kia Cerato 1 го поколения был представлен в 2003 году. Выпускался в 2004, 2005, 2006, 2007, 2008 и 2009 году и поставлялся по всему миру с кузовами седан и хечтбэк. В США известен под названием Kia Forte. В данной публикации мы покажем описание предохранителей и реле Киа Церато 1 го поколение со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Не подходит поколение Киа Церато?
Блоки под капотом
Основной блок
Он расположен в левой части под защитной крышкой.
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Пример схемы с обратной стороны крышки
p, blockquote 18,0,0,1,0 —>
p, blockquote 19,0,0,0,0 —>
Обозначение
p, blockquote 20,0,0,0,0 —>
| ECU1 | 10A Блок управления двигателем |
| STOP | 15A Стоп-сигнал |
| F/WIPER | 20A Передний стеклоочиститель |
| R/FOG | 10A Задний противотуманный фонарь |
| F/FOG | 15A Передние противотуманные фары |
| LO FHDLP | 15A Ближний свет фар |
| HI HDLP | 15A Дальний свет фар |
| A/CON | 10A Система кондиционера |
| F/PUMP | 15A Топливный насос |
| T/OPEN | 10A Открывание крышки багажника |
| SAFTY P/WINDOW | 20A Модуль защиты стекло подъемника |
| HORN | 10A Звуковой сигнал |
| INJ | 15A Инжектор |
| SNSR | 10A Сенсор кислорода |
| ECU2 | 30A Блок управления двигателем |
| SPARE | Запасной предохранитель |
| ABS | 30A Анти блокировочная система |
| BLOWER | 30A Вентилятор |
| IGN | 30A Замок зажигания |
| RAD | 30/40A Вентилятор радиатора |
| COND | 20A Реле вентилятора конденсатора |
| ALT | 120/140A Генератор |
| Реле | |
| ATM | Блок управления автоматической коробки передач |
| WIPER | Реле стеклоочистителя |
| F/FOG | Реле передних противотуманных фар |
| LO HDLP | Реле фары (ближний свет) |
| HI HDLP | Реле фары (дальний свет) |
| A/CON | Реле кондиционера |
| F/PUMP | Реле топливного насоса |
| DRL | Реле фонарей для светлого времени суток |
| COND2 | Реле вентилятора конденсатора |
| HORN | Реле звукового сигнала |
| MAIN | Главное реле |
| START | Реле стартера |
| RAD | Реле вентилятора радиатора |
| COND | Реле вентилятора конденсатора |
Дополнительный блок
Используется преимущественно для киа церато 1 го поколения с дизельными двигателями.
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
| F/HEATER | 30А Нагреватель топливного фильтра |
| HEATER 3 | 40А Нагреватель 3 с положительным температурным коэффициентом |
| HEATER 2 | 40А Нагреватель 2 с положительным температурным коэффициентом |
| GLOW | 60А Свеча предпускового подогрева |
| HEATER 1 | 40А Нагреватель 1 с положительным температурным коэффициентом |
p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>
На этом статья закончена. А если Вам есть чем её дополнить, пишите в комментарии.
Источник
Блоки в салоне
Блок предохранителей
Он находится в левом торце приборной панели, со стороны водителя, за защитной крышкой.
Фото — схема
p, blockquote 11,0,0,0,0 —>
| 1 | 10А Реле стартера, противоугонная сигнализация — START |
| 2 | 10А Блок управления кондиционером — A/CON SW |
| 3 | 10А Система обогрева наружных зеркал заднего вида — HTD MIRR |
| 4 | 15А Обогрев сидений — SEAT HTR |
| 5 | 10А Кондиционер — A/CON |
| 6 | 10А Лампы дальнего света — HEAD LAMP |
| 7 | 25А Стеклоочиститель ветрового окна — FR WIPER |
| 8 | 10/15А Задний стеклоочиститель либо резерв |
| 9 | 15А Блок управления замками дверей и зажиганием — DRl/SMK |
| 10 | 10А Задние противотуманные фонари — RR FOG |
| 11 | 25А Блок управления стекло подъемниками — P/WDW DR |
| 12 | 10А Часы — D CLOCK |
| 13 | 15А Прикуриватель — C/LIGHTER |
| 14 | 20А Люк, реле блока управления зажиганием — DR LOCK |
| 15 | 15А Реле обогревателя ветрового стекла — DEICER |
| 16 | 15А Стоп — сигналы — STOP LP |
| 17 | 15А Освещение салона ROOM LP |
| 18 | 15А Аудиосистема, маршрутный компьютер — AUDIO |
| 19 | 15А Реле привода открытия багажника — TRUNK OPEN |
| 20 | 25А Модуль управления электроникой двери пассажиров — PDM |
| 21 | 25А Блокировка электрических стеклоподъемников — SAFETY P/WDW |
| 22 | 25А Электрические стеклоподъемники — P/WDW ASS |
| 23 | 15А Розетка электрического питания — P/OUTLET |
| 24 | 10А Блок переключателей — T/SIG LP |
| 25 | 10А Сигнализатор подушки безопасности — A/BAG IND |
| 26 | 10А Панель приборов — CLUSTER |
| 27 | 15А Подушка безопасности — A/BAG |
| 28 | 15А Блок управления замками дверей и зажиганием — IGN1-A |
| 29 | 15А Реле аварийной сигнализации — HAZARD LP |
| 30 | 10А Лампа правого заднего габаритного фонаря — TAIL LP (RH) |
| 31 | 10А Лампа левого заднего габаритного фонаря — TAIL LP (LH) |
Блок реле
Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.
Тут могут находится следующие реле:
p, blockquote 15,0,0,0,0 —>
- клавиши запуска
- подсветки (иллюминации)
- стекло очистителя
- обогревателя стекла
- без ключевого доступа
- электро стекло подъемников
- и т.д.
Предохранители и реле Kia Cerato 1 (LD), 2004 — 2009
Цепи питания электрического оборудования защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Киа Церато (LD) первого поколения 2004, 2005, 2006, 2007, 2008, 2009 года выпуска с бензиновыми и дизельными двигателями.
В моторном отсеке
Основной блок находится в левой части моторного отсека.
Фото — пример.
| Схема предохранителей и реле в основном блоке | ||
|---|---|---|
| № | Назначение | Ток, А |
| ECU1 | Блок управления двигателем | 10 |
| STOP | Стоп-сигнал | 15 |
| F/WIPER | Передний стеклоочиститель | 20 |
| R/FOG | Задний противотуманный фонарь | 10 |
| F/FOG | Передние противотуманные фары | 15 |
| LO FHDLP | Ближний свет фар | 15 |
| HI HDLP | Дальний свет фар | 15 |
| A/CON | Система кондиционера | 10 |
| F/PUMP | Топливный насос | 15 |
| T/OPEN | Открывание крышки багажника | 10 |
| SAFTY P/WINDOW | Модуль защиты стекло подъемника | 20 |
| HORN | Звуковой сигнал | 10 |
| INJ | Инжектор | 15 |
| SNSR | Сенсор кислорода | 10 |
| ECU2 | Блок управления двигателем | 30 |
| SPARE | Запасной предохранитель | |
| ABS | Анти блокировочная система | 30 |
| BLOWER | Вентилятор | 30 |
| IGN | Замок зажигания | 30 |
| RAD | Вентилятор радиатора | 30/40 |
| COND | Реле вентилятора конденсатора | 20 |
| ALT | Генератор | 120/140 |
| Реле | ||
| ATM | Блок управления автоматической коробки передач | |
| WIPER | Реле стеклоочистителя | |
| F/FOG | Реле передних противотуманных фар | |
| LO HDLP | Реле фары (ближний свет) | |
| HI HDLP | Реле фары (дальний свет) | |
| A/CON | Реле кондиционера | |
| F/PUMP | Реле бензонасоса | |
| DRL | Реле фонарей для светлого времени суток | |
| COND2 | Реле вентилятора конденсатора | |
| HORN | Реле звукового сигнала | |
| MAIN | Главное реле | |
| START | Реле стартера | |
| RAD | Реле вентилятора радиатора | |
| COND | Реле вентилятора конденсатора |
Дополнительный блок только для авто с дизельными двигателями. №
Процесс снятия и замены
Требуемый инструмент: ключ на 10, крестовая, шлицевая отвертка.
- Обездвижить автомобиль, выключить зажигание, снять клемму с отрицательного полюса аккумулятора.
- Открыть подкапотный МБ, отжав фиксатор со стороны левой фары,
и взять пинцет, расположенный между предохранителями № 18 и 19.
- Вытащить пинцетом перегоревший элемент.
Для замены главного предохранителя нужно:
- Выполнить шаг 1 из предыдущего списка.
- Открыть блок.
- Открутить 2 гайки со стороны АКБ и снять с них клеммы.
- Подцепить отверткой с плоским жалом планку с плавкими вставками и вытащить ее.
Для замены предохранителей в салонном МБ Kia Cerato 2 нужно:
- Выполнить шаг 1 из первого списка.
- Снять крышку МБ, уцепившись за выемку на ней и потянув в сторону водительской двери.
- Вытащить перегоревший предохранитель пинцетом.
Блок предохранителей и реле в подкапотном пространстве
Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.
Схема расположения предохранителей в монтажном блоке, который находится под капотом Церато:
У Киа Церато с дизельными двигателями в моторном отсеке есть дополнительный блок предохранителей, расположенный в центре передней панели.
Данный блок расположен слева в ногах переднего пассажира за пластиковой крышкой.
На внутренней стороне крышки монтажного блока нанесена схема расположения, а так же обозначения предохранителей и реле.
Номинальный ток предохранителя
Распределительная коробка I/P (реле — лампа стоп-сигнала, предохранитель — TAIL LH 10A, TAIL RH 10A, S/ROOF 20A, AMP 25A, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A, соединитель питания — ROOM 10A, AUDIO 15A)
Распределительная коробка I/P (реле — стеклоподъемник, предохранитель — P/WDW LH 25A, P/WDW RH 25A, FOLD’G 10A, HAZARD 15A)
Реле вентилятора (высокая скорость), реле вентилятора (низкая скорость)
Генератор, предохранитель [ABS 2 40A, ABS 1 40A, RR HTD 40A, BLW 40A, MDPS 80A, A/CON 10A, DSL 150A (дизель)]
Модуль управления ABS, модуль управления ESP
Модуль управления ABS, модуль управления ESP
Распределительная коробка I/P (реле обогревателя заднего стекла)
