БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.
Номер предохранителя
Номинальный ток
Электрическая цепь, за которую отвечает
Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
Выключатель и лампочки стоп-сигнала, плафон подсветки салона
Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
Клаксон, выключатель клаксона, электромотор вентилятора радиатора
Лампа левых габаритов, лампа левых задних габаритов
Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
Прикуриватель, розетка для лампы переноски
Дальний свет правой фары
Дальний свет левой фары, контрольная лампа дальней оптики
Ближний свет правой фары
Ближний свет левой фары
Новый БП
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
Номер реле
Его функции
Без него двигатель омывателя заднего стекла работать не будет
Отвечает за работу ламп поворотников и световую сигнализацию
Обеспечивает работы стеклоочистителя лобового стекла
Защищает лампы стоп сигналов и габариты автомобиля
Обеспечивает работу фонарей дальнего света
Гарантирует работу устройства омывателя оптики
Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
Звуковой сигнал или просто клаксон
Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
Отвечает за работу устройства обогрева заднего стекла
Обеспечивает работу фонарей ближнего света
Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.
Где находятся предохранители ВАЗ-2108 2109 21099
Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
- K1-реле включения очистителей фар;
- K2-реле-прерыватель указателей поворота и аварийной сигнализации;
- K3-реле стеклоочистителя ветрового окна;
- K4-реле контроля исправности ламп;
- K5-реле включения стеклоподъемников;
- K6 — реле включения звуковых сигналов;
- K7-реле включения электрообогрева заднего стекла;
- K8-реле включения дальнего света фар;
- K9-реле включения ближнего света фар;
- F1-F16 — плавкие предохранители

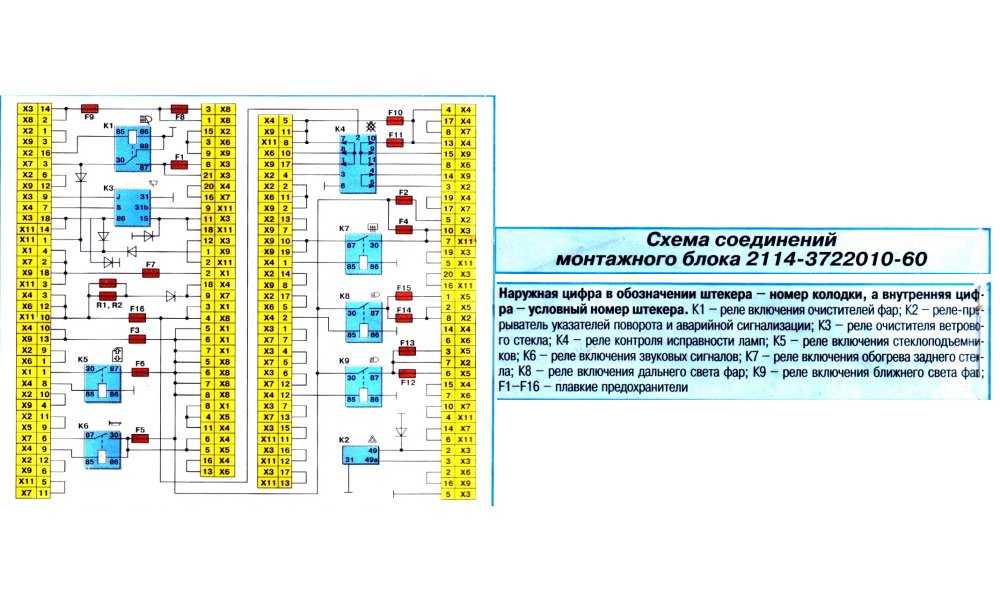

Монтажный блок предохранителей 2114-3722010-60
- K1 — Реле включения очистителей фар
- K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — Реле очистителя ветрового стекла
- K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
- K5 — Реле включения стеклоподъёмников
- K6 — Реле включения звукового сигнала
- K7 — Реле включения обогрева заднего стекла
- K8 — Реле включения дальнего света фар
- K9 — Реле включения ближнего света фар
- F1 — F16 — Плавкие предохранители
- F1 — F20 — Запасные предохранители
Монтажный блок предохранителей 17.3722
- 1 — реле включения очистителей фар (K6)
- 2 — реле времени омывателя заднего стекла (K1)
- 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
- 4 — реле стеклоочистителя (KЗ)
- 5 — контактные перемычки на месте реле контроля исправности ламп
- 6 — реле включения обогрева заднего стекла (K10)
- 7 — запасной предохранитель
- 8 — реле включения дальнего света фар (K5)
- 9 — реле включения ближнего света фар (K11)
- 10 — предохранитель
- 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
- 12 — реле включения звукового сигнала (K8)
Описание предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
| № предохранителя | Расшифровка |
|---|---|
| 1 (8 A)
F9 (7,5 A) |
Правая противотуманная фара |
| 2 (8 A)
F8 (7,5 A) |
Левая противотуманная фара |
| 3 (8 A)
F1 (10 A) |
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты). Клапан включения омыва фар |
| 4 (16 A)
F7 (30 A) |
Очистители фар (в рабочем режиме).
Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
| 5 (8 A)
F16 (15 A) |
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 A)
F3 (10 A) |
Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
| 6 (8 A)
F6 (30 A) |
Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
| 7 (8 A)
F10 (7,5 A) |
Фонари освещения номерного знака. Подкапотная лампа.
Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16 A)
F5 (20 A) |
Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).
Звуковой сигнал и реле его включения |
| 9 (8 A)
F10 (7,5 A) |
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет) |
| 10 (8 A)
F11 (7.5 A) |
Правая фара (габаритный сеет).
Правый задний фонарь (габаритный свет) |
| 11 (8 A)
F2 (10 A) |
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа аварийной сигнализации |
| 12 (16 A)
F4 (20 A) |
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель |
| 13 (8 A)
F15 (7,5 A) |
Правая фара (дальний свет) |
| 14 (8 A)
F14 (7.5) |
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар |
| 15 (8 A)
F13 (7,5 A) |
Левая фара (ближний свет) |
| 16 (8 A)
F12 (7,5 A) |
Правая фара (ближний свет) |
Проверка системы охлаждения
Что делать, если не работает вентилятор охлаждения карбюратора ВАЗ 21099? Как только автовладелец заметил первые признаки перегрева, т.е. стрелка датчика температуры приблизилась к красной зоне, но карбюратор еще не начал лить дым из-под капота ВАЗ 21099, нужно проверить систему охлаждения.
Откройте клапан радиатора ВАЗ, а также воздушную заслонку автомобиля, которая контролирует поток воздуха.
Включите двигатель, регулирующий радиатор на максимальной мощности.
В салоне автомобиля ВАЗ включите аварийную кнопку, затем нажмите ногой на педаль сцепления и очень осторожно съезжайте с дороги, остановив машину на обочине.
Оставить карбюраторный двигатель ВАЗ 21099 на несколько минут на нормальных оборотах холостого хода с включенным радиатором.
После выключения двигателя система охлаждающей жидкости нагревается в тех местах, где она находится в тесном контакте с горячими частями, в результате чего образуются так называемые паровые пробки.
Проверьте все соединения проводов
Пошаговая инструкция по проверке системы охлаждения.
Для начала нужно открыть капот автомобиля и осмотреть все пространство под ним. Найдите источник пары. Убедитесь, что в баке достаточно охлаждающей жидкости, что все резиновые шланги, радиатор и, конечно же, термостат целы. Эти конкретные детали и системы могут потребовать замены.
Ищите жидкости под ковриками. Должна быть веская причина, по которой двигатель автомобиля не остывает.
Если жидкость не обнаружена, убедитесь, что датчики, запускающие двигатель радиатора, работают. Для этого отсоедините два провода от держателей датчиков, расположенных внутри радиатора, и соедините их. Затем поверните ключ зажигания на автомобиле. Если после подключения этих проводов вентилятор охлаждения начинает вращаться, то необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
Сам охлаждающий вентилятор должен работать постоянно. Необходимо проверить датчики в радиаторе. При первой возможности необходимо заменить эти детали на новые, а также заменить трубы.
Если охлаждающий вентилятор не работает при замыкании проводов, причиной может быть перегоревший предохранитель или сломанное реле вентилятора. Другой вариант. пережечь электродвигатель системы охлаждения. В этом случае необходимо заменить все неисправные детали.
После замены вышедших из строя элементов необходимо провести контрольную проверку. Для этого замкните пару проводов, которые подключены к датчику автомобиля, чтобы включить вентилятор охлаждения и поверните ключ зажигания. Если двигатель вентилятора запускается, проблема решена.
Если охлаждающий вентилятор не включается, нужно это проверить, подав питание на мотор от аккумулятора.
У двигателя автомобиля ВАЗ 21099 карбюратор может перегреться, даже если не работает термостат, регулирующий поток жидкости в системе охлаждения за или через радиатор. Чтобы узнать, так ли это, проверьте температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, термостат неисправен.
READ На Какой Скорости Переключать Передачи ВАЗ 2109
Как снять и заменить блок
Такая операция может понадобиться при необходимости ремонта БП или замены его на новый блок. Это способен сделать даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать головку или торцовый). Перед снятием БП открывают капот моторного отсека автомобиля.
Порядок снятия БП:
- Отключают клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности появления короткого замыкания в электрооборудовании.
- Для удобства работы снимают защитную пластиковую верхнюю крышку БП.
- Блок закрепляют к кузову двумя винтами (их выворачивают гаечным ключом).
- Отсоединяют разъёмы с проводами. Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимают резиновый защитный чехол, а потом раскачивая, из стороны в сторону отсоединяют разъём.
- Остальные разъёмы находятся снизу БП. Чтобы добраться до них, снимают два крайних реле, окрашенных в чёрный цвет. После этого корпус БП приподнимают вверх и отсоединяют остальные разъёмы.
Блок вынимается из моторного отсека для ремонта или замены. Установка его на место проводится в обратном порядке
При этом обращают внимание на резиновую прокладку между БП и кузовом машины. Она должна быть целой, без трещин и разрывов, в противном случае её меняют на новую. Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля
Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля.
Посмотрите видео канала AvtoMalina о снятии блока предохранителей ВАЗ 2109
Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:
- Снимите минусовую клемму аккумулятора.
- Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
- Приподнимите блок насколько возможно и вытащите все разъемы снизу.
- Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.
Как разобрать и собрать
Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.
- Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
- Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
- После этого выкручивайте саморезы, которые соединяют обе половины корпуса.
На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.
Как отремонтировать
Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.
Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.
