Расположение предохранителей прикуривателя, омывателя фар, бензонасоса и подогрева сидений на mazda 3 бл

Рекомендации по обслуживанию монтажного блока

• Периодически проверяйте состояние предохранителей, заменяйте новыми по мере необходимости;
• После длительных поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите плату потоком сжатого воздуха;
• Устанавливайте модули с аналогичной силой тока (амперажом). Не допускайте превышение (занижение) Ампер;
• Если механизм внезапно перестал функционировать, не спешите его менять новым. Проверьте состояние модуля, используйте мультиметр для диагностики;
• В ходе профилактики проверяйте качество фиксации клемм, концевиков. Поджимайте пассатижами по мере необходимости.

Несмотря на внешнюю простоту конструкции монтажного блока, диагностические работы проводите в СТО. Непрофессиональное вмешательство в ремонт приводит к нежелательным последствиям.

Предохранители в салоне

Салонная секция предохранителей в Mazda 3 BL спрятана в левой части приборной панели, со стороны водителя. Для доступа необходимо отжать защитную крышку отверткой или любым другим подходящим инструментом.

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	30 А	Магнитола (аудиосистема) (BOSE)
2	30 А	Электрический привод сиденья (P SEAT)
3	30 А	Стеклоподъемники (электропривод) (P.WIND)
4	25 А	Электрический привод блокировки дверей (центральный замок) (D LOCK)
5	—	Пусто (Резерв)
6	—	Пусто (Резерв)
7	15 А	Сис-ма электроблокировки руля (ESCL)
8	15 А	Сис-ма подушек безопасности (SAS)
9	—	Пусто (Резерв)
10	15 А	Аварийка (аварийная сигнализация) (HAZARD)
11	15 А	Защита разных электроцепей (METER)
12	15 А	Дополнительные розетки в авто (OUTLET)
13	15 А	Дворник (стеклоочиситель) заднего стекла (R WIPER)
14	15 А	Прикуриватель (CIGAR)
15	—	Пусто (Резерв)
16	10 А	Печка, электродвигатель вентилятора системы обогрева/отопления салона (HEATER)
17	10 А	Элкетропривод регулировки боковых зеркал заднего вида (MIRROR)
18	10 А	Сигнал стартера (ST SIG)
19	—	Пусто (Резерв)
20	7,5 А	Магнитола, радио, аудиосистема (AUDIO)
21	7,5 А	Обогрев / подогрев наружных зеркал (M.DEF)
22	7,5 А	Адаптивная сис-ма бокового освещения при повроте (AFS)
23	—	Пусто (Резерв)
24	20 А	Сис-ма управления двигателем (ENG)
25	—	Пусто (Резерв)
26	—	Пусто (Резерв)
27	—	Пусто (Резерв)
28	—	Пусто (Резерв)
29	—	Пусто (Резерв)
30	25 А	Стеклоподъемники (электропривод) (P.WIND)
31	—	Пусто (Резерв)
32	25 А	Дворники (стеклоочистители) лобового стекла (F WIPER)
33	—	Пусто (Резерв)
34	—	Пусто (Резерв)

Предохранители Мазда 3 БЛ в салоне

Замена вышедших из строя предохранителей выполняется следующим образом:

Обесточивается бортовая сеть Mazda 3 BL путем отсоединения минусовой клеммы от аккумуляторной батареи.

Извлекается элемент с поврежденной плавкой вставкой – большие вытаскиваются рукой с небольшим раскачиванием по сторонам.

Для маленьких защитных устройств предусмотрен специальный пинцет-съемник. Он расположен в монтажном блочке.

Вставляется запасной элемент с токопроводящей полосой в контактное гнездо до упора.

Схема блока

В салонном монтажном блоке Мазда 3 БЛ расположены три защитных устройства с большим размером (F1-F3), остальные маленькие. Схема предохранителей в салоне Мазда 3 2 поколения:

1. F1, F20 – мультимедийный комплекс (30, 7.5А);
2. F2 – охлаждающая система ДВС Mazda 3 BL (30А);
3. F3, F30 – приводы подъемников стекол (50, 25А);
4. F4 – центральный замок (7.5А);
5. F5, F6, F9, F15, F19, F23, F25, F26, F27, F28, F29, F31, F33, F34 – не задействован;
6. F7 – электрический блокиратор руля;
7. F8 – SRS;
8. F10 – световое оповещение аварийной остановки;
9. F11 – вспомогательные цепи;
10. F12 – розетки;
11. F13 – дворник стекла сзади;
12. F14 – предохранитель прикуривателя Mazda 3 BL (20А);
13. F16 – вентилятор отопительного и вентиляционного комплекса (10А);
14. F17 – привода внешних зеркал (10А);
15. F18 – сигнал пускового устройства (10А);
16. F21 – система подогрева внешних зеркал (7.5А);
17. F22 – вспомогательная подсветка в момент вхождения в поворот (7.5А);
18. F24 – ЭБУ ДВС (10А);
19. F32 – дворники стекла спереди (25А).

пятнадцать ампер

Subaru Forester (02-09) предохранители и реле

Впервые Subaru Forester был представлен на Токийском автосалоне в ноябре 1995 в качестве концепта «Streega». В продаже автомобиль появился в 1997 году в Японии. Автомобиль был построен на платформе Impreza с оппозитными четырёхцилиндровыми двигателями 2.0 литра-122 л.с. атмосферный и 170 л.с. турбо (для Европы), 2. 5 литра от Outback мощностью 165 л.с. (123 кВт) при 5600 об/мин и 220 Н·м тяги при 4000 об/мин.

Subaru Forester второго поколения появился в 2002 году на Чикагском Автошоу, как автомобиль 2003 года. Появились изменения, такие как алюминиевый капот, новая подвеска. Продавался с 2-литровыми 4-цилиндровыми оппозитными двигателями — атмосферными и наддувными. Также небольшими сериями производился Forester STI version (автомобиль в кузове SG9, разработанный тюнинг-ателье Subaru Technica International) с 2,5-литровым наддувным двигателем EJ255 с системой автоматического изменения фаз газораспределения I-Active valves. Единственная доступная для Subaru Forester STI version коробка передач — 6-ступенчатая механическая. Центральный дифференциал является самоблокирующимся, на обеих осях присутствуют вентилируемые дисковые тормоза. Многие элементы салона изготовлены компанией Recaro.

1 Блок предохранителей/реле, моторный отсек

2 Блок предохранителей/реле

Блок предохранителей под приборной панелью

Реле основных цепей зажигания

Реле электропривода стеклоподъемников

Реле противотуманных фар

Реле обогревателя лобового стекла

Реле подогревателей передних сидений

(10A)Электродвигатель вентилятора отопителя

(15A)Электродвигатель вентилятора отопителя

(15A) Система SRS

(15A) Противотуманные фары

(10A)Задние противотуманные фонари

(10A)Освещение приборной панели

(20A) Обогреватель лобового стекла

(30A) Очиститель/омыватель лобового стекла

(20A)Разъемы питания дополнительного оборудования

(15A) Очиститель/омыватель заднего стекла

Коробки предохранителей/релейные платы в моторном отсеке

Реле насоса системы подачи воздуха на выпуск

Реле насоса системы подачи воздуха на выпуск

Реле звукового сигнала

Реле правой фары

Реле левой фары

(30A) Система управления двигателем

(20A) Обогреватель заднего стекла

(10A) Электронный блок управления КПП

(10A) Система подачи воздуха на выпуск

(60A) Насос подачи воздуха на выпуск

(50A) Блок предохранителей/реле приборной панели

(50A)Блок предохранителей/реле приборной панели

(50A) Цепи замка зажигания

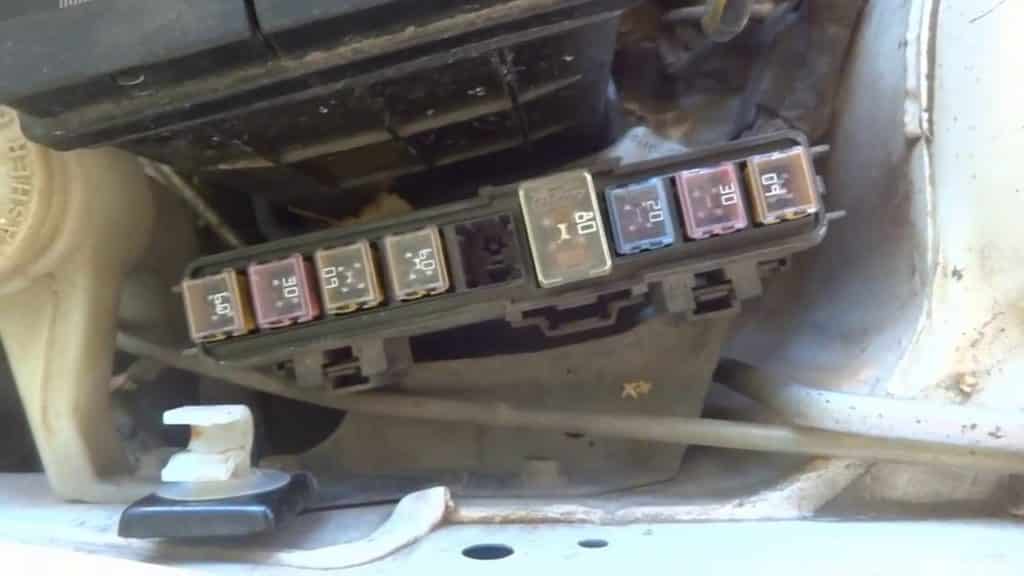

Блоки под капотом

В моторном отсеке предусмотрены 3 блока с предохранителями и реле.

Главный блок

Расположен в левой части под капотного пространства.

Схема

Назначение предохранителей

1	40A FAN 2 – Электро двигатель вентилятора системы охлаждения
2	40A ENG MAIN – Электронный блок управления двигателем
3	50A BTN 1 – Для защиты различных цепей
4	7,5A  A/С MAG – Кондиционер
5	20A  H/L HI – Дальний свет фар
6	15A FOG – Противотуманные фары
7	20A H/L WASH – Омыватели фар
8	15А SUNROOF – Люк
9	40А F.DEF RH – Обогреватель лобового стекла правая сторона
10	40А F.DEF LH – Обогреватель лобового стекла левая сторона
11	40А FAN1 – Электродвигатель вентилятора системы охлаждения
12	15A ROOM – Внутреннее освещение
13	15A TEM – Электронный блок управления КПП
14	20A DSP – Система ABS/ESP
15	Для защиты различных цепей
16	AT PUMP – Насос трансмиссии
17	40А HEATER – Кондиционер
18	30А INJ – Инжектор
19	30A R.DEF – Обогрев заднего стекла
20	40A IGKEY 2 – Основные цепи зажигания
21	40A IGKEY 1 – Основные цепи зажигания
22	15A HORN – Звуковой сигнал
23	15A STOP – Стоп-сигналы
24	10A ENG+B – Система управления двигателем
25	25A FUEL PUMP – Топливная система
26	40A ABS – АБС
27	SEAT WARM – Обогрев сидений
28	80А EHPAS – Электро гидравлический усилитель рулевого управления
29	Резерв
30	7,5А ABSIG – АБС
31	7,5А SWS – Воздушная подушка
32	15А HZLLO RH – Фара ближнего света (правая)
33	15А H/LLO LH – Фара ближнего света (левая)
34	7,5А ILLUM – Подсветка приборной панели
35	15А TAIL – Задние фонари
36	15А ENG INJ – Система управления двигателем
37	15А ENG BAR – Управление двигателем
38	20А ENG BAR 2 – Управление двигателем
39	15А ETV – Электрический дроссельный клапан

Обозначение реле

R1	Реле топливной форсунки (L3 С ТК)
R2	Реле фар – ближний
R3	Главное реле АКПП (LF, L5) / Реле управления частотой вращения топливного насоса (L3 С ТК)
R4	Реле фар – дальний
R5	Реле топливного насоса
R6	Реле ДХО
R7	Реле стартера
R8	Реле нагнетателя
R9	Реле звукового сигнала
R10	Реле TNS / Реле габаритов
R11	Реле обогревателя заднего стекла
R12	Реле кондиционера
R13	Главное реле

Дополнительный блок

Схема

Расшифровка

1	Реле свечей накаливания
2	Реле омывателей фар
3	Реле задних противотуманных фонарей
4	Реле вентилятора интеркулера турбокомпрессора (ТК)
F77	30А Вентилятор системы охлаждения
F78	30А Вентилятор системы охлаждения

Блок на АКБ

На плюсовой клемме аккумуляторной батареи может крепится главный предохранитель высокой мощности на 100А (Генератор) выполненный в виде плавкой вставки.

Есть что добавить – пишите в комментарии.

Блок в салоне

Находится в левом торце приборной панели за защитной крышкой.

Фото – пример

Схема

Описание

1	30А BOSE – Модель с аудиосистемой Bose
2	30А PSEAT – Сиденье с электроприводом
3	30А P.WIND – Стекло подъемник
4	25А D LOCK – Электродвигатель дверного замка
5	–
6	–
7	15A ESCL – Электрическая блокировка рулевого колеса
8	15A SAS – Система подушек безопасности
9	Резерв
10	15А HAZARD – Лампы аварийной сигнализации
11	15А METER – Для защиты различных цепей
12	15А OUTLET – Розетки для питания дополнительных аксессуаров
13	15А R WIPER – Задний стеклоочиститель
14	15А CIGAR – Прикуриватель
15	Резерв
16	10A HEATER – Электродвигатель вентилятора системы отопления и вентиляции
17	10A MIRROR – Мотор-редукторы наружных зеркал заднего вида
18	10A ST SIG – Сигнал стартера
19	Резерв
20	7,5А AUDIO – Аудио система
21	7,5A M.DEF – Элементы обогрева наружных зеркал заднего вида
22	7,5A AFS – Система адаптивного бокового освещения при повороте
23	Резерв
24	20А ENG – Система управления двигателем
25	Резерв
26	Резерв
27	Резерв
28	Резерв
29	Резерв
30	25А P. WIND – Стеклоподъемник
31	Резерв
32	25А F WIPER – Стеклоочиститель и омыватель лобового стекла
33	Резерв
34	Резерв

Предохранители и реле Subaru Forester SH

Рассмотрены автомобили Subaru Forester в кузове SH 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

Расположение блоков предохранителей и реле в автомобиле.

Блок предохранителей/реле, моторный отсек 1

Блок предохранителей/реле, приборная панель 1

Блок предохранителей/реле, приборная панель 2-блок предохранителей/реле приборной панели, сзади 1

Блок предохранителей/реле, приборная панель 3

Блок предохранителей/реле, приборная панель 4

Блок предохранителей/реле, приборная панель 5

Схема расположения предохранителей и реле в блоке под капотом Subaru Forester SH.

Реле ближнего света фар

Реле дальнего света фар

Реле обогревателя заднего стекла

Реле звукового сигнала

Реле системы кондиционирования

(30A) Система ABS/ESP

(25A) Электродвигатель вентилятора системы охлаждения

(25A) Электродвигатель вентилятора системы охлаждения

(30A) Ближний свет фар

(15A) Дальний свет фар

(15A) Звуковой сигнал

(15A) Топливный насос

(10A) Управление трансмиссией

(15A) Лампы передних/задних габаритов

(15A) Лампа ближнего света(правая)

(15A) Лампа ближнего света (левая)

(50A) Система ABS/ESP

(30A) Управление двигателем

(60A) Насос системы подачи воздуха на выпуск

(10A) Система подачи воздуха на выпуск

Схема расположения предохранителей в блоке салона Subaru Forester SH.

приборная панель 1.

(20A) задний противотуманный фонарь, прицеп

(15A) электропривод замков дверей

(10A) стеклоочиститель ветрового стекла, антиобледенитель

(10A) комбинация приборов

(7,5A) подогрев сидений, электропривод зеркал

(15A) центральный блок управления

(15A) Обогреватель лобового стекла

(10A) Система зарядки

(7,5A) часы, указатели поворотов

(15A) Управление двигателем, АКПП

(20A) Разъем питания дополнительного оборудования

(15A) Лампы передних/задних габаритов

(10A) Освещение приборной панели

(15A) Подогреватель сидений

(10A) фонари заднего хода

(10A) предохранитель прикуривателя, разъем питания дополнительного оборудования

(15A) кондиционер, обогрев заднего стекла

(15A) очиститель и омыватель заднего стекла

(15A) магнитола, часы

(15A) Система SRS

(7,5A) электростеклоподъемники, вентилятор радиатора, габариты и освещение

(15A) Электродвигатель вентилятора отопителя

(15A) Электродвигатель вентилятора отопителя

(15A) Противотуманные фары

(30A) омыватель ветрового стекла

(7,5A) Система ABS/ESP

Схема расположения предохранителей и реле приборная панель 3.

Реле электропривода стеклоподъемников

Реле задних габаритов

Реле противотуманных фар

Реле задних противотуманных фонарей

Реле обогревателя лобового стекла

Реле подогревателя сиденья

(10A) Многофункциональный блок управления

(15A) Очиститель/омыватель лобового стекла

(7,5A) Сигнал свечей накаливания

Схема расположения предохранителей и реле приборная панель 4.

Реле кислородного датчика

Реле топливного насоса

Реле блока управления дроссельной заслонкой

(15A) Управление двигателем

(15A) Управление двигателем

(15A) Управление двигателем

Схема расположения предохранителей и реле приборная панель 5

для Subaru Forester без системы keyless entry/start, дистанционным управлением центральным замком и запуска двигателя.

для автомобилей с системой keyless entry/start, дистанционным управлением центральным замком и запуска двигателя.

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

• Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
• Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
• Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
• Отвинчиваем два винта, снимаем монтажный блок;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

• Открыть капот, заглушить мотор;
• В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
• Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
• Заменяем неисправный элемент новым;
• Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Passenger compartment fuse box

Located in the left end of the dashboard behind the protective cover.

For example

Diagram

Assignment

1	30A BOSE – Model with Bose audio system
2	30A PSEAT – Power Seat
3	30A P.WIND – Glass lifter
4	25А D LOCK – Door lock motor
5	–
6	–
7	15A ESCL – Electric steering wheel lock
8	15A SAS – Airbag System
9	Reserve
10	15А HAZARD – Hazard lamps
11	15A METER – To protect various circuits
12	15А OUTLET – Power sockets for additional accessories
13	15A R WIPER – Rear wiper
14	15А CIGAR – Cigarette lighter
15	Reserve
16	10A HEATER – Heating and ventilation fan motor
17	10A MIRROR – Gear motors for exterior mirrors
18	10A ST SIG – Starter signal
19	Reserve
20	7.5A AUDIO – Audio system
21	7,5A M.DEF – Heated exterior mirrors
22	7,5A AFS – Adaptive side lighting system when cornering
23	Reserve
24	20А ENG – Engine management system
25	Reserve
26	Reserve
27	Reserve
28	Reserve
29	Reserve
30	25А P. WIND – Window regulator
31	Reserve
32	25А F WIPER – Windscreen wiper and washer
33	Reserve
34	Reserve

Схема блока предохранителей в салоне Мазда 3 БК

Второй блочок, где находится релейная часть и плавкие вставки Mazda 3 BK, смонтирован под бардачком.

Для доступа к защитным элементам снимается пластиковая накладка тоннеля, предварительно вынув фиксатор из пластмассы. Затем отжимаются два фиксирующих элемента крышки силового блочка, и она снимается. Далее необходимо опустить и выдвинуть корпус блочка с защитными устройствами. Для этого понадобится провернуть на девяносто градусов фиксирующие элементы в количестве двух штук.

Схема зон защит предохранителей Mazda 3 BK:

• 37 – центральный замок (15А);
• 38, 41, 42, 48, 55, 60, 63, 71, 72, 82-86 – не используются;
• 39, 40 – дальний свет левой и правой блок-фары (10А);

• 44 – мультимедийный комплекс (7.5А);
• 45 – электрические регуляторы положения наружных зеркал (10А);
• 46, 80 – габаритные огни по правой и левой стороне (7.5А);
• 47 – разъем для подключения диагностического оборудования (10А);
• 50 – замок зажигания (20А);
• 51 – управляющая программа электрическим оборудованием Mazda 3 BK (10А);
• 52 – поворотники, световое оповещение аварийной остановки (15А);
• 53, 79 – цепь открытия крышного люка (20, 7.5А);
• 54 – омывающая система стекол (20А);
• 56, 57 – привода подъемников стекол по правой и левой стороне (30А);
• 58 – охранная сигнализация (7.5А);
• 59 – система подогрева стекол (7.5А);
• 61, 62 – ближний свет правой и левой блок-фары (15А);
• 64, 70 – SRS (10, 7.5А);
• 65 – иммобилайзер, программа блокировки ключа в замке зажигания (10А);
• 66 – насос ГУР, антиблокировочная и система курсовой устойчивости (20А);
• 67 – дворники (20А);
• 68 – электронный блок управления ДВС (20А);
• 69 – замок зажигания (10А);
• 73 – система подогрева кресел (20А);
• 74 – центральный замок (25А);
• 75 – муфта компрессора системы кондиционирования Mazda 3 BK электромагнитного типа (10А);
• 76, 77 – привода подъёма передних стекол справа и слева (30А);
• 78 – огни заднего хода, органы и приборы управления (10А);
• 81 – подсветка комбинации приборов и органов управления, противотуманки (7.5А).

Блок предохранителей в салонеКликните, чтобы увеличить

Реле

Реле силового блочка в салоне Mazda 3 BK защищают следующие электрические цепи:

• R1-R9, R15, R16, R20 – не задействованы;
• R10 – блокиратор переключения автоматической трансмиссии;
• R11, R12 – I и II скорость дворников лобового стекла;
• R13 – дальний свет передней оптики;
• R14 – габаритные огни Mazda 3 BK;
• R17, R18 – цепи блокирования и разблокирования дверных замков;
• R19 – дворники стекла сзади.

Блок в салоне

Он находится внизу левой стойки, со стороны водителя, за защитной крышкой. Для доступа к блоку, её нужно сдвинуть по стрелке.

Фото – пример исполнения

Схема

Описание

1	30А P.SEAT D – Регулировка сиденья
2	25А D.LOCK – Центральный замок
3	25А P.WINDOW2 – Электро стеклоподъемники
4	20А SEAT WARM – Подогрев сидений
5	15А R.OUTLET3 – Дополнительные розетки питания
6	15А SRS2/ESCL – Датчик нагрузки встроенный в сидения
7	10А SUNROOF – Люк
8	7,5А M.DEF – Обогрев зеркал заднего вида
9	15А R.OUTLET1 – Дополнительные розетки питания
10	7,5А MIRROR – Регулировка зеркал
11	15А F.OUTLET – Прикуриватель
12	7,5А AT IND – Индикатор переключения передач автоматической трансмиссии
13	Резерв
14	Резерв
15	Резерв

• B1489 ошибка mitsubishi asx



• P1668 ошибка toyota camry



• Какая формула не содержит ошибку abs g4 d3 9v



• Схема предохранителей лексус rx300



• Лачетти шевроле схема охлаждения система охлаждения

Блок предохранителей в салоне

Находится в левом конце приборной панели за защитной крышкой.

Например

Диаграмма

Назначение

1	30A BOSE — Модель с аудиосистемой Bose
2	30A PSEAT — Сиденье с электроприводом
3	30A P.WIND — Стеклоподъемник
4	25А D LOCK — Электродвигатель дверного замка
5	—
6	—
7	15A ESCL — Электроблокировка рулевого колеса
8	15A SAS — Система подушек безопасности
9	бронировать
10	15А HAZARD — Аварийные лампы
11	СЧЕТЧИК 15А — Для защиты различных цепей
12	15А OUTLET — Розетки для дополнительных аксессуаров
13	15A R WIPER — Задний дворник
14	15А CIGAR — прикуриватель
15	бронировать
16	10A HEATER — Электродвигатель вентилятора системы отопления и вентиляции
17	10A MIRROR — Мотор-редукторы для наружных зеркал заднего вида
18	10A ST SIG — сигнал стартера
19	бронировать
20	7.5A AUDIO — Аудиосистема
21 год	7,5A M.DEF — Наружные зеркала с подогревом
22	7,5A AFS — Адаптивная система бокового освещения на поворотах
23	бронировать
24	20А ENG — Система управления двигателем
25	бронировать
26 год	бронировать
27	бронировать
28 год	бронировать
29	бронировать
30	25А P. WIND — Стеклоподъемник
31 год	бронировать
32	25А F WIPER — Стеклоочиститель и омыватель
33	бронировать
34	бронировать

Стартер. Втягивающая. Проблема

SF, атмо, 1999, АКПП, USA Всем привет. У меня периодически появляются проблемы с втягивающей стартера.

Предыстория: Происходило это след.образом. И достаточно давно уже, наверное еще 2 года назад были первые симптомы. Например однажды, на трассе, заправился и пытаюсь завести и ничего не происходит. Ещё раз — 0ль. Заправщик видя мою проблему, говорит, втягивающая скорее всего. Говорит давай капот открывай и длинной отвёрткой он берет и напрямую замыкает, и о чудо завелась. После этого я забыл об это проблеме. Потом неожиданно начало снова возникать, решалось это просто некоторой паузой и повторным неоднократным прокручиванием зажигания, втягивающая оживала. Короче , в итоге я привык к таким событиям и смирился. И вот недавно

мес.3 назад у меня как обычно повторилась картина, но потом всё стало чаще. Был у меня донор , от своего Legacy стартер. Привез машину на СТО , говорю давайте меняйте втягивающую от Legacy, если подойдет. Подошла, поменяли . поездил недолго, картина повторилась, но уже не спасает обычное решение. В итоге машину на буксире снова до СТО. Они мне говорили, что гарантию не давали изначально, надо было менять целиком. Итог — умер стартер.

Пришлось заказать стартер. Заказали, поставили и я успокоился вроде. Поездил месяц , успокоился , и тут на тебе БАЦ и снова эта проблема.

Вопрос: Что происходит ? Что не так ? Где возможная проблема ? Реально нужна консультация и помощь. Такие капризы на дороге меня просто уже бесят.

Про несовместимость наверное излишне говорить, т.к. последний раз заказывали именно под мой двигатель. И ещё, не знаю, есть ли смысл отмечать , что есть автозапуск, которым иногда я пользуюсь.

Источник

Блок предохранителей в салоне

Под приборной панелью со стороны водителя

Описание

1	Нагреватель 30А
2	15A Стоп-сигналы
3	10А Задний противотуманный фонарь
4	30A Стеклоочиститель лобового стекла
5	бронировать
6	10A Цепочка аксессуаров
7	20А Дверные замки
8	Аудиосистема 15А
9	7.5A Цепочка принадлежностей
10	15А Внутренние лампы
11	15A Предупреждающие огни
12	15А Омыватель заднего стекла
13	7,5А Контрольно-измерительные приборы
14	бронировать
15	Прикуриватель 15А (передняя розетка)
16	10А Замок зажигания
17	20А люк с электроприводом
18	бронировать
19	10A Наружные зеркала заднего вида
20	10А Полный привод
21	7.5A Фонари заднего хода
22	бронировать
23	15А Вспомогательная розетка питания
24	30А Электрические стеклоподъемники
25	30А Обогрев окна задней двери
26	7,5А Обогрев наружных зеркал заднего вида
27	15А Мощность
28	20 / 25A Сиденье с электроприводом
29	30A Обогрев сиденья

Назначение реле

1. Реле дверного замка
2. Реле подогревателя
3. Реле обогрева сиденья
4. Реле обогревателя стеклоподъемника задней двери

Рекомендации по обслуживанию монтажного блока

• Периодически проверяйте состояние предохранителей, заменяйте новыми по мере необходимости;
• После длительных поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите плату потоком сжатого воздуха;
• Устанавливайте модули с аналогичной силой тока (амперажом). Не допускайте превышение (занижение) Ампер;
• Если механизм внезапно перестал функционировать, не спешите его менять новым. Проверьте состояние модуля, используйте мультиметр для диагностики;
• В ходе профилактики проверяйте качество фиксации клемм, концевиков. Поджимайте пассатижами по мере необходимости.

Несмотря на внешнюю простоту конструкции монтажного блока, диагностические работы проводите в СТО. Непрофессиональное вмешательство в ремонт приводит к нежелательным последствиям.

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

1. Сдернуть кабель (находясь под машиной).
2. Открутить натяжной болт.
3. Ослабить крепежный болт.
4. Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Магнитола

Элемент необходимого комфорта можно улучшить посредством aux (Мазда Демио 2002). Рестайлинг доступно провести собственными силами. Потребуется переходная рамка Мазда Демио, подручные средства.

Кроме рамок (переходная Мазда Демио) нужно снять подрулевой кожух, вытащить вставку из маленького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Дальше, чтобы сделать аукс (aux Мазда Демио 2002), необходимо работать с платой прибора (потребуется профессиональные знания, паяльник).

Блок предохранителей в моторном отсеке

В моторном отсеке есть 3 блока предохранителей и реле.

Главный блок предохранителей

Расположен слева под капотом.

Диаграмма

Назначение

1	40A FAN 2 — Электродвигатель вентилятора охлаждения.
2	40A ENG MAIN — Электронный блок управления двигателем
3	50А БТН 1 — Для защиты различных цепей
4	7,5A A / C MAG — Кондиционер
5	20A H / L HI — Дальний свет фар
6	15A FOG — Противотуманные фары
7	20A H / L WASH — Омыватели фар
8	15A ЛЮК — Люк
9	40A F.DEF RH — Обогрев лобового стекла правой стороны
10	40A F.DEF LH — Обогрев лобового стекла с левой стороны
11	40A FAN1 — Электродвигатель вентилятора охлаждения.
12	КОМНАТА 15А — Внутреннее освещение
13	15A TEM — Электронный блок управления коробкой передач
14	20A DSP — система ABS / ESP
15	Для защиты различных цепей
16	AT PUMP — Трансмиссионный насос
17	40A HEATER — Кондиционер
18	30A INJ — инжектор
19	30A R.DEF — Обогрев заднего стекла
20	40A IGKEY 2 — Основные цепи зажигания
21 год	40A IGKEY 1 — Основные цепи зажигания
22	15A HORN — Звуковой сигнал
23	15A STOP — стоп-сигналы
24	10A ENG + B — Система управления двигателем
25	ТОПЛИВНЫЙ НАСОС 25А — Топливная система
26 год	40А АБС — АБС
27	SEAT WARM — Сиденья с подогревом
28 год	80A EHPAS — Электрогидравлический усилитель руля
29	бронировать
30	7,5 А ABSIG — АБС
31 год	7.5A SWS — на воздушной подушке
32	15А HZLLO RH — Фара ближнего света (правая)
33	15А H / LLO LH — Фара ближнего света (левая)
34	7,5А ILLUM — Подсветка панели приборов
35 год	15A TAIL — Задние фонари
36	15А ENG INJ — Система управления двигателем
37	15А ENG BAR — Управление двигателем
38	20А ENG BAR 2 — Управление двигателем
39	15A ETV — Дроссельный клапан с электроприводом

Реле

R1	Реле топливной форсунки (L3 C TK)
R2	Реле фар — ближний свет
R3	Главное реле автоматической коробки передач (LF, L5) / реле контроля скорости топливного насоса (L3 C TK)
R4	Реле фар — дальний
R5	Реле топливного насоса
R6	Реле ДХО
R7	Реле стартера
R8	Реле вентилятора
R9	Реле звукового сигнала
R10	Реле TNS / реле размеров
R11	Реле обогрева заднего стекла
R12	Реле кондиционера
R13	Главное реле

Дополнительная коробка

Диаграмма

Назначение

1	Реле свечей накаливания
2	Реле омывателя фар
3	Реле заднего противотуманного фонаря
4	Реле вентилятора промежуточного охладителя (ТК) турбокомпрессора
F77	30A Вентилятор охлаждения
F78	30A Вентилятор охлаждения

Блокировка от аккумулятора

Главный предохранитель (генератор) на 100 А, выполненный в виде предохранителя, может быть присоединен к положительной клемме аккумуляторной батареи.

Замена предохранителей

Электрическое оборудование вашего автомобиля защищено плавкими предохранителями.

При отказе какого-либо прибора освещения, дополнительного оборудования, а также если не работают кнопки управления, проверьте исправность предохранителя соответствующей электрической цепи. Если предохранитель перегорел, внутренний проводник предохранителя будет расплавлен.

Если после замены новый аналогичный предохранитель снова перегорает, то не следует включать соответствующее электрическое оборудование автомобиля. Срочно обратитесь на сервисную станцию официального дилера Mazda для ремонта.

Замена электрических предохранителей

Замена электрических предохранителей во внутреннем блоке (расположен всалоне, рядом с левым торцом панели приборов)

При отказе электрического оборудования прежде всего проверьте исправность электрических предохранителей во внутреннем блоке, который расположен рядом с левым торцом панели приборов.

1. Переключите выключатель зажигания в положение «ОFF» («Выключено») и выключите все бортовые потребители электроэнергии.

2. Откройте крышку блока предохранителей.

3. Выньте предохранитель из гнезда с помощью специальных щипцов, которые расположены в блоке предохранителей вмоторном отсеке.

4. Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым.

*Исправный предохранительПерегоревший предохранитель*

5. Вставьте в гнездо новый предохранитель, рассчитанный на точно такую же величину номинального электрического тока. Убедитесь в том, что предохранитель надежно зафиксирован в гнезде панели. Если предохранитель не фиксируется вгнезде, обратитесь на сервисную станцию официального дилера Mazda. Если запасной предохранитель требуемого номинала отсутствует, то в качестве временной меры можно взять рассчитанный на такое же значение номинального тока предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля (например, предохранитель из гнезда «AUDIO» («Аудиосистема») или «OUTLET» («Электрическая розетка»).

Внимание:

При замене перегоревших предохранителей всегда используйте только оригинальные предохранители Mazda такого же номинала. В противном случае вы можете вывести из строя систему электрического оборудования автомобиля.

6. Установите на место крышку и убедитесь в надежности ее фиксации.

Заключение

Таким образом, Subaru Forester – это предложение для тех, кто болеет моделями японского бренда или тех, кто до сих пор не имел с ними дело. Что больше всего подкупает – это хорошая управляемость (благодаря полному приводу и правильной развесовке), прекрасный звук бензинового мотора оппозитного типа и просторный салон.

Минусы? Прежде всего, это своеобразный дизайн, не очень хорошее качество материалов отделки салона, плохое оснащение, ничем невыдающиеся характеристики, устаревшая коробка передач и отсутствие надежного и сильного дизеля. Некоторые из запасных частей труднодоступны, а ряд деталей для оппозитного агрегата дороже, чем аналоги для обычных рядных моторов.
