Mazda 6 (gg1; 2003-2008) fuses

Схема предохранителей Мазда 6 GG под капотом

Первоначально уточним, где находится блок с защитными элементами электрической сети Mazda 6 GG в моторном отсеке.

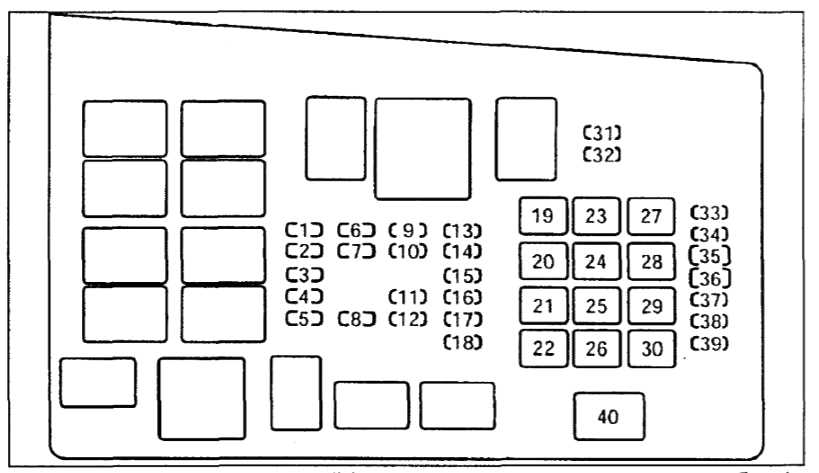

Плавкие вставки в моторном отсеке Mazda 6 первого поколения отвечают за надежное и безопасное функционирование следующих устройств:

• 1, 2, 3, 21, 35 – не используются (запасные);
• 4 – система подогрева внешних зеркал (7.5А);
• 5, 22 – розетка (5, 40А);
• 6 – ЭБУ силового агрегата (15А);
• 7 – ДМРВ, ЭБУ силового агрегата;
• 8 – датчик кислорода (15А);
• 9, 10 – предохранитель ближнего света Mazda 6 1 поколения для правой и левой блок-фары (15А);
• 11, 12 – дальний свет передней оптики слева и справа;
• 13 – контроллер положения акселератора (7.5А);
• 14 – световое оповещение аварийной остановки;
• 15 – стоповые огни (15А);
• 16, 17 – управляющая программа ДВС и автоматической трансмиссии (7.5А);
• 18 – предохранитель бензонасоса Мазда 6 GG (20А);
• 19, 37 – дополнительные электрические цепи (40, 15А);
• 20 – электрические подъемники стекол (30А);
• 23 – управляющий блочок отопительного комплекса, огни заднего хода (30А);
• 24 – вентилятор отопительного радиатора (40А);
• 25 – центральный замок Mazda 6 GG, подсветка салонного пространства (40А);
• 26 – отопительная система (20А);
• 27 – система подогрева стекла сзади (40А);
• 28 – дополнительные электрические цепи, ABS (60А);
• 29, 30 – вспомогательные электроцепи, вентилятор системы кондиционирования (30А);
• 31 – подсветка приборной панели, габариты;
• 32 – подсветка салонного пространства;
• 33 – муфта электромагнитного типа;
• 34 – мультимедийный комплекс (15А);
• 36 – цепь открытия лючка топливного бака (7.5А);
• 38 – очистительный механизм оптики (20А);
• 39 – противотуманки (15А);
• 40 – основная плавкая вставка.

Для обеспечения защиты электрооборудования по цепям блочка в подкапотном пространстве японского автомобиля наиболее часто используются плавкие вставки с номинальным током в десять ампер. К ним относятся элементы с порядковыми номерами 7, 11, 12, 14, 16, 31, 32, 33, 40.

Реле блока под капотом

Силовой блочок Мазда 6 джи джи моторного отсека оснащен следующими реле:

• 1 – основная плавкая вставка Mazda 6 GG;
• 6, 8, 10, 18 – охлаждающий вентилятор радиатора №2, 3, 4, 1;
• 7 – звуковой сигнал;
• 9 – реле стартера;
• 11 – низкочастотный динамик;
• 12 – подогревательный комплекс стекла сзади;
• 13 – ПТФ;
• 14 – управляющая программа кондиционирования;
• 15 – основное реле;
• 16 – оптика;
• 17 – габаритные огни;
• 19 – омывающий комплекс оптики;
• 20 – ПТФ.

Внутренний блок предохранителей Расположение: 2003-2008 Mazda 6

На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашей Mazda 6 2006 года в дополнение к расположению на схеме панели предохранителей. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Если у вашего 6 есть проблемы с электричеством, вы всегда должны сначала проверять предохранители, потому что их относительно легко проверить и их дешево заменить.У некоторых Mazda есть несколько внутренних блоков предохранителей, в том числе в багажнике — видео выше покажет вам, где находится внутренний блок предохранителей вашего 2006 6. Если у вашего 6 есть много опций, таких как люк, навигация, подогрев сидений и т. Д., Тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с рассматриваемым компонентом.

Если вам нужно заменить перегоревший предохранитель в вашем 6, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель.Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику. Они должны выяснить, нужно ли заменить компонент, есть ли короткое замыкание или другие проблемы с вашим 6.

Расположение предохранителей и реле на Mazda 6 GG

Среднеразмерный автомобиль Mazda 6 GG заменил на конвейере устаревшее 626-е семейство. Новую модель разрабатывали с 2000 г., взяв за основу платформу, подвеску и двигатели от Ford Mondeo. Премьера состоялась в 2002 г.

Машины продавались в 3 кузовах:

• седан;
• лифтбек;
• универсал.

В 2003 г. новинка появилась у российских дилеров. На японском рынке она носила название Atenza. К концу 2005 г. по всему миру было выпущено около 1 млн экземпляров модели.

Коммутационные переключатели и предохранители на Мазде 6 GG установлены на печатных платах. От попадания влаги и механических повреждений их защищают пластиковые монтажные боксы.

В салоне авто

Чтобы добраться до блока с плавкими вставками в салоне, нужно выполнить такие действия:

1. Отпереть дверь со стороны водительского сиденья.
2. Осмотреть пространство над педалями.
3. Найти технический лючок на левой стойке.
4. Нажать на замок и снять крышку.

В моторном отделении

Поиск предохранителей в моторном отсеке состоит из таких шагов:

1. Поднять и поставить на газовые упоры передний капот.
2. Найти пластиковый короб рядом с аккумулятором и левым бортом.
3. Отстегнуть замки и убрать защитную панель.

Правильная замена предохранителей

Ознакомиться с расположением защитных элементов Мазда 6 GG можно посредством схемы на тыльной стороне крышек силовых блоков.

Процесс смены плавких нитей с обрывом подразумевает выполнение следующих операций:

1. Выясняется и устраняется причина выхода из строя защитного элемента – короткое замыкание, плохой контакт или их окисление, перегрузка по току.
2. Пинцетом захватывается и вытягивается предохранитель из контактной части.
3. Выполняется установка нового устройства. Категорически запрещается использовать для смены плавкие вставки с другим номинальным током, а также разнообразные проволоки. Это сопровождается опасностью повреждения электрических приборов и воспламенением проводки. В крайнем случае можно воспользоваться защитным устройством, которое отвечает за функционирование не ответственных электрических приборов. Для исключения подобных ситуаций рекомендуется иметь на замену самые ходовые защитные элементы на десять и пятнадцать ампер.
4. Порядок смены реле идентичен, но для извлечения устройства, понадобится потихоньку расшатать и вытащить его.

Электрика

• Снятие аккумулятора Мазда Примаси
• Замена батарейки в брелке Mazda Примаси своими руками
• Поменять батарейку в ключе Мазда Примаси
• Поменять батарейку в пульте Mazda Премаси
• Установка блока предохранителей Мазда Премаси
• Поменять втягивающее реле Mazda Премаси
• Как поменять габаритную лампу Mazda Premacy своими руками
• Как поменять задний фонарь Mazda Примаси
• Снятие задней фары Mazda Premacy
• Как заменить замок зажигания Mazda Примаси
• Поменять катушку зажигания Mazda Premacy своими руками
• Снять кнопку стеклоподъемника Мазда Premacy
• Как поменять лампу ближнего света Мазда Премаси
• Поменять лампу в бардачке Мазда Премаси своими руками
• Как заменить лампу в габаритах Mazda Примаси
• Как поменять лампу в дальний свет Мазда Премаси
• Поменять лампу в задний ход Mazda Премаси
• Замена ламп в поворотниках Mazda Примаси
• Как заменить лампу в приборной панели Мазда Примаси
• Установка ламп в противотуманных фарах Мазда Примаси
• Заменить лампу в ПТФ Мазда Премаси своими руками
• Как поменять лампу в фарах Мазда Premacy
• Поменять лампу освещения салона Mazda Премаси своими руками
• Как заменить лампу стоп сигнала Мазда Premacy
• Замена лампы задних фонарей Мазда Премаси
• Снять левую фару Мазда Примаси
• Как снять моторчик стеклоподъемника Мазда Премаси
• Как снять переднюю фару Мазда Премаси
• Как снять правую фару Мазда Premacy
• Как поменять предохранители Mazda Примаси своими руками
• Как поменять предохранитель прикуривателя Мазда Примаси
• Как заменить противотуманные лампы Мазда Примаси своими руками
• Установка реле поворотов Mazda Премаси своими руками
• Установка реле стартера Мазда Premacy
• Как поменять реле стеклоочистителя Мазда Премаси
• Как заменить свечи зажигания Мазда Примаси
• Как заменить щетки генератора Мазда Премаси своими руками
• Электросхема акпп Мазда Premacy
• Электросхема акустической системы Мазда Premacy
• Электросхема бензонасоса Мазда Примаси
• Электросхема блока предохранителей Mazda Премаси
• Электросхема блока управления двигателем Мазда Premacy своими руками
• Электросхема вентилятора охлаждения Mazda Примаси
• Электросхема включения бензонасоса Мазда Premacy
• Схема включения вентилятора охлаждения Мазда Premacy своими руками
• Электросхема включения кондиционера Мазда Примаси
• Схема включения переднего моста Мазда Premacy
• Схема включения стартера Mazda Премаси
• Электросхема включения фар Mazda Примаси своими руками
• Электросхема генератора Мазда Premacy
• Схема датчика давления масла Мазда Премаси
• Схема датчика кислорода Мазда Примаси
• Электросхема датчика охлаждающей жидкости Mazda Premacy
• Электросхема датчика скорости Mazda Примаси
• Электросхема датчика температуры Mazda Premacy
• Электросхема датчика уровня топлива Мазда Примаси своими руками
• Схема двигателя Мазда Примаси своими руками
• Электросхема дворников Mazda Примаси
• Электросхема зажигания Mazda Примаси
• Схема замка зажигания Mazda Premacy
• Схема звукового сигнала Mazda Примаси своими руками
• Схема инжектора Мазда Примаси
• Электросхема карбюратора Mazda Премаси
• Электросхема корректора фар Mazda Premacy
• Схема освещения салона Mazda Premacy
• Электросхема отопителя Мазда Премаси
• Схема охлаждения двигателя Mazda Премаси своими руками
• Электросхема панели приборов Mazda Premacy своими руками
• Электросхема передних фар Мазда Premacy своими руками
• Электросхема печки Mazda Примаси своими руками
• Электросхема приборной панели Mazda Премаси
• Электросхема проводки Mazda Примаси своими руками
• Схема противотуманных фар Mazda Премаси
• Схема реле бензонасоса Mazda Премаси своими руками
• Электросхема реле давления Мазда Примаси своими руками
• Схема реле поворотов Мазда Premacy своими руками
• Электросхема реле регулятора Мазда Premacy
• Схема реле стартера Mazda Premacy
• Электросхема системы впрыска Мазда Премаси
• Электросхема системы зажигания Mazda Премаси
• Электросхема системы кондиционирования Мазда Premacy
• Электросхема системы охлаждения Mazda Премаси своими руками
• Электросхема системы управления двигателем Мазда Примаси
• Электросхема стартера Мазда Примаси своими руками
• Электросхема стеклоочистителя Mazda Premacy
• Электросхема стеклоподъемников Мазда Premacy
• Схема стоп сигналов Мазда Примаси
• Электросхема топливного насоса Мазда Примаси своими руками
• Электросхема топливной системы Mazda Премаси своими руками
• Электросхема тормозной системы Mazda Premacy
• Электросхема центрального замка Мазда Примаси
• Электросхема щитка приборов Мазда Premacy
• Электросхема эбу Мазда Премаси
• Коды ошибок Mazda Премаси

Предохранители Мазда 6 (GG), 2002

Основная часть электроцепей защищена предохранителями. Такие потребители, как фары, двигатель вентилятора охлаждения, бензонасос и т.д.) подключаются посредством реле. Информация актуальна для моделей Мазда 6 (GG) 2002, 2003, 2004, 2005, 2006, 2007 года выпуска. Предохранители и реле находятся в монтажных блоках в салоне авто и подкапотном пространстве.

В салоне

Для доступа к монтажному блоку снимите защитную крышку в панели приборов.

Расположение предохранителей (блок предохранителей в салоне автомобиля, модели до 2006 г.в.).

В салоне (модели до 2006 г.в.).
Предохранитель	Номинал, A	Цепь
1	15	Система управления двигателем
2	15	Комбинация приборов
3	15	Обогреватель сидений, обогревательзаднего стекла
4	7.5	Подогрев зеркал, предохранитель дляразличных цепей
5	20	Стеклоочистители и омыватели
6	15	Система ABS, система SRS
7	5	Фонарь заднего хода*
8	15	Кондиционер
9	5	Комбинация приборов
10	15	Прикуриватель
11	15	Освещение салона, подсветка багажника
12	10	Стеклоочиститель заднего стекла
13	5	Управление зеркалами
14	15	Разъем для подключения дополнительногооборудования
15	20	Электропривод стеклоподъемников
16	30	Центральный замок
17	30	Электропривод стеклоподъемников

Расположение предохранителей (блок предохранителей в салоне автомобиля, модели с 2006 г.в.).

В салоне (модели с 2006 г.в.).
Предохранитель	Номинал, А	Цепь
1	15	Розетка для подключения дополнительного электрооборудования
2	15	Система управления двигателем
3	10	Отопитель
4	5	Управление зеркалами
5	10	Антиблокировочная система тормозов, система активной безопасности(подушки)
6	15	Обогреватель сидений, обогреватель заднего стекла
7	5	Подсветка аудиосистемы
8	15	Комбинация приборов
9	10	Стеклоочиститель заднего стекла / стеклоочиститель задней двери
10	30	Центральный замок
11	15	Разъем для подключения дополнительного оборудования
12	20	Омыватели и стеклоочистители
13	15	Освещение салона и багажника
14	—	Резерв
15	—
16	—

В моторном отсеке

Расположение блока предохранителей в подкапотном пространстве.

В подкапотном пространстве Мазда 6
Предохранитель	Номинал, А	Цепь
1	20	Резерв
2	15
3	10
4	7,5	Обогрев боковых зеркал заднего вида
5	5	GLOW SIG*
6	15	Система управления двигателем
7	10	Датчик расхода воздуха, система управления двигателем
8	15	Кислородный датчик
9	15 (10)	Ближний свет (правая фара)
10	15 (10)	Ближний свет (левая фара)
11	10	Дальний свет (левая фара)
12	10	Дальний свет (правая фара)
13	7,5	Датчик положения педали газа
14	10	Аварийная сигнализация
15	15	Стоп-сигналы
16	10	ЭБУ двигателя и АКПП
17	7,5
18	20 (15)	Топливный насос
19	40	Предохранитель для различных цепей (IG KEY 1)
20	30	Электропривод стеклоподъемников
21		—
22	40	GLOW*
23	30	Фонари заднего хода, панель управления отопителем (IG KEY 2)
24	40	Электродвигатель вентилятора отопителя
25	40	Освещение салона, центральный замок
26	20	Отопитель
27	40	Обогреватель заднего стекла / стекла задней двери
28	60	Антиблокировочная система тормозов, предохранитель для различных цепей
29	30	Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
30	30
31	10	Габаритные огни, подсветка комбинации приборов
32	10	Освещение салона
33	10	Электромагнитная муфта
34	15	Магнитола
35		—
36	7,5	Привод лючка заливной горловины топливного бака
37	15	Предохранитель для различных цепей* (SEAT DEICER)
38	20	Очиститель фар
39	15	Противотуманные фары*
40	10	Главный предохранитель

* — наличие предохранителя зависит от комплектации и года выпуска автомобиля,

Блок предохранителей в салоне Mazda 6 до рестайлинга

Схема защитных устройств японской машины до рестайлинговой версии включает в себя:

• R1 – насос подачи топлива;
• R2 – вентилятор отопительного радиатора;
• 1 – ЭБУ ДВС;
• 2, 9 – панель приборов (5А);
• 3 – подогревательный комплекс кресел и стекла сзади;
• 4 – дополнительные электроцепи, обогревательная система наружных зеркал (7.5А);
• 5 – дворники и омывающий комплекс (20А);
• 6 – SRS, ABS;
• 7 – огни заднего хода (5А);
• 8 – управляющая программа кондиционирования;
• 10 – предохранитель прикуривателя Мазда 6 GG;
• 11 – подсветка багажного и салонного пространства;
• 12 – дворники сзади (10А);
• 13 – регулятор положения зеркал (5А);
• 14 – цепь для использования вспомогательных приборов;
• 15, 17 – электрические подъемники стекол (20, 40А);
• 16 – центральный замок (30А).

(ссылка на источник фото)Большая часть плавких вставок в силовом блоке салонного пространства японского автомобиля имеет токовый номинал в пятнадцать ампер. К ним относятся устройства под номерами 1, 2, 3, 6, 8, 10, 11, 14.

Блок предохранителей Mazda Demio 2

Рассмотрены автомобили Mazda 2, Mazda Demio, Mazda Verisa 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Расположение блока предохранителей Mazda Demio, Mazda Verisa под капотом.

где находится блок предохранителей в моторном отсеке видео.

схема расположения предохранителей в блоке Mazda Demio.

на внутренней стороне нанесена схема расположения предохранителей и реле, а также их номинал и обозначение.

Электродвигатель вентилятора конденсатора

Предохранитель для различных цепей

Обогреватель стекла задней двери

Система управления двигателем

Стоп-сигналы и звуковой сигнал

Предохранитель для различных цепей

Электрический привод дроссельной за­слонки

Предохранитель для различных цепей

Антиблокировочная система тормозов (ABS)*

Антиблокировочная система тормозов (ABS)*

Система управления двигателем

Система управления двигателем

Дальний свет (левая фара)

Дальний свет (правая фара)

Ближний свет (левая фара)

Ближний свет (правая фара)

Реле:

R2 — реле №1 вентилятора системы охлаждения,

R3 — реле кондиционера,

R4 — реле электродвигателя вентилятора отопителя,

R5 — реле обогревателя заднего стекла,

R6 — реле стартера,

R7 — реле топливного насоса,

R8 — реле ближнего света фар,

R9 — реле дальнего света фар,

R10 — главное реле,

R11 — реле №2 вентилятора системы охлаждения,

R12 — реле противотуман­ных фар

Расположение монтажного блока предохранителей и реле в моторном отсеке Mazda 2.

Дополнительная система отопления

Электродвигатель вентилятора отопи­теля

Электронный блок управления КПП

Система управления двигателем

Обогреватель стекла задней двери

Антиблокировочная система тормозов

Монтажный блок предохранителей в салоне Mazda Demio, Mazda Verasa.

Расположение блока Verasa.

Расположение блока Demio.

где находится блок предохранителей Mazda Demio видео.

схема расположения предохранителей в блоке.

схема предохранителей на крышке блока.

Освещение салона, подсветка багажного отделения, магнитола*

Розетка для подключения дополнитель­ного оборудования (Mazda Verisa)

Электропривод боковых зеркал заднего вида*, магнитола*

Стеклоочистители и омыватели

Система активной безопасности (подушки безопасности)

Система управления двигателем

Блок управления АКПП* (Mazda Demio)

Габаритные огни, подсветка номерного знака

Освещение салона, подсветка комбина­ции приборов

Электромагнитная муфта компрессора кондиционера

Стеклоочиститель и омыватель стекла задней двери*

Фонарь заднего хода

Люк* (Mazda Demio)

Расположение блока предохранителей в салоне Mazda 2.

Электропривод боковых зеркал заднего вида

Стеклоочистители и омыватели

Система активной безопасности

Система управления двигателем

Блок управления КПП

Фонари заднего хода

Подсветка комбинации приборов

Электромагнитная муфта компрессора кондиционера

Стеклочиститель и омыватель стекла задней двери

Обогреватель стекла задней двери

Расположение дополнительного блока в салоне Mazda 2.

Электронный блок управления двигате­лем и КПП

Датчик расхода воздуха, система управ­ления двигателем

Датчик расхода воздуха, система управ­ления двигателем

Обогреватель боковых зеркал заднего вида

Дальний свет (правая фара)

Дальний свет(левая фара)

Ближний свет (правая фара)

Ближний свет (левая фара)

Расположение реле.

1 — монтажный блок в подкапотном пространстве, 2 — реле №1 вентилятора системы охлаждения, 3 — реле кондиционера, 4 — реле электродвигателя вентилятора отопителя, 5 — реле обогревателя заднего стекла, 6 — реле стартера, 7 — реле топливного насоса, 8 — реле ближнего света фар, 9 — реле дальнего света фар, 10 — главное реле, 11 — реле №2 вентилятора системы охлаждения, 12 — реле противотуман­ных фар, 13 — монтажный блок под панелью приборов со стороны перед­него пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очи­стителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала), 14 — прикуриватель, 15 — датчик наличия ключа в замке зажигания, 16 — замок зажигания.

Источник статьи: http://avtoblokrele.ru/mazda/blok-predohranitelej-mazda-demio-2.html

Блок под капотом

Расположен в левой части моторного отсека, рядом с аккумулятором.

Фото – пример схемы с крышки блока

Схема

Обозначение предохранителей

1	40А HEATER – Отопитель
2	40А PTC – Дополнительный подогреватель
3	30F P. WIND – Электро стеклоподъемники
4	40A IGKEY2 – Система пуска двигателя
5	40F BTN – Защита электрических цепей
6	60A ABS MOTOR – Анти блокировочная система
7	30F FAN – Электро вентилятор системы охлаждения двигателя
8	20A AUX HEATER – Автономный отопитель
9	30А AD FAN – Электро вентилятор системы охлаждения двигателя
10	50А PRECRASH – Система пред. аварийной безопастности
11	40А DEFOG – Обогреватель заднего стекла
12	40А Р. SEAT – Электропривод регулировки сиденья
13	10А А/С MAG – Система кондиционирования
14	15А OUTLET – Электрическая розетка
15	Резерв
16	Резерв
17	15А SUN ROOF – Электропривод люка крыши
18	20А SEAT WARM – Электрообогрев сидений
19	15А TAIL – Блок управления оборудованием салона
20	25А BOSE – Аудиосистема
21	20А H/CLEAN – Омыватель фар
22	15А FOG – Противотуманные фары
23	25А CLOSER – Электропривод замка двери
24	Резерв
25	Резерв
26	5А STOP – Стоп-сигналы
27	15А HORN – Звуковой сигнал
28	5А EGI – Система управления двигателем
29	10А HAZARD – Указатели поворота и аварийная сигнализация
30	Резерв
31	10А STEERING LOCK – Электронная система блокировки рулевого вала
32	10А ENGINE+B – Система управления двигателем
33	Резерв
34	40А IGKEY1 – Защита электрических цепей
35	Резерв
36	GLOW SIG – Свечи
37	Резерв
38	7,5А M. DEF – Электрообогрев зеркал
39	30А ABS SOL – Антиблокировочная система и система стабилизации
40	15А HEAD LOW R – Правая лампа ближнего света фар
41	15А HEAD LOW L – Левая лампа ближнего света фар
42	10А HEAD HIGH R – Правая лампа дальнего света фар
43	10А HEAD HIGH L – Левая лампа дальнего света фар
44	15А INJ – Форсунки
45	20А FUEL PCM – Топливный насос
46	GLOW – Свечи
47	10A PCM – Система управления двигателем
48	10A EGI INJ – Форсунки

Назначение реле

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

Mazda 6 (GG) — автомобиль, построенный на общей платформе с Ford Mondeo, на японском и европейском рынках стал продаваться с 2002 года, российские продажи первого поколения стартовали в 2003. В 2005 году модель претерпела рестайлинг. В данном материале мы подробно разберем схемы предохранителей Мазда 6 (GG) 1-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Для доступа к монтажному блоку снимите защитную крышку в панели приборов. Общий вид.

Схема предохранителей салонного блока (модели до рестайлинга 2005 г.)
№	Ток, A	Расшифровка
1	15	Система управления двигателем
2	15	Комбинация приборов
3	15	Обогреватель сидений, обогреватель заднего стекла
4	7.5	Подогрев зеркал, предохранитель для различных цепей
5	20	Стеклоочистители и омыватели
6	15	Система ABS, система SRS
7	5	Фонарь заднего хода*
8	15	Кондиционер
9	5	Комбинация приборов
10	15	Предохранитель прикуривателя мазда 6
11	15	Освещение салона, подсветка багажника
12	10	Стеклоочиститель заднего стекла
13	5	Управление зеркалами
14	15	Разъем для подключения дополнительного оборудования
15	20	Электропривод стеклоподъемников
16	30	Центральный замок
17	30	Электропривод стеклоподъемников
R1	—	Реле бензонасоса (fuel pump relay)
R2	—	вентилятор отопителя

Схема предохранителей салонного блока (модели после рестайлинга 2005 г.)
№	Ток, А	Назначение
1	15	Розетка для подключения дополнительного электрооборудования
2	15	Система управления двигателем
3	10	Отопитель
4	5	Управление зеркалами
5	10	Антиблокировочная система тормозов ABS, система активной безопасности (подушки)
6	15	Обогреватель сидений, обогреватель заднего стекла
7	5	Подсветка аудиосистемы
8	15	Комбинация приборов
9	10	Стеклоочиститель заднего стекла / стеклоочиститель задней двери
10	30	Центральный замок
11	15	Разъем для подключения дополнительного оборудования
12	20	Омыватели и стеклоочистители
13	15	Освещение салона и багажника
14	—	Резерв
15	—
16	—
R1	Реле бензонасоса (fuel pump relay)
R2	вентилятор отопителя

В моторном отсеке

Расположен в левой части моторного отсека рядом с АКБ. Общий вид блока.

• Ошибки по лямбда зонду опель

• Ниссан код ошибки b1065

• Тойота спасио глохнет на горячую

• U0155 ошибка форд транзит

• Схема автомагнитолы сони cdx gt457ue

Предохранители Mazda 6

Реле – коммутаторы, предохранители на Мазда 6 установлены по образу и подобию предыдущих модификаций. Основной блок расположен в салоне. В зависимости от года выпуска машины место установки меняется:

• до рестайлинговая версия (2003 – 2010, 2012 – наст.): слева от центрального канала торпеды
• Рестайлинг (2010 — 2012): между передними креслами, слева от пассажирского.

Где находится дополнительный блок: монтажный блок с силовыми реле – коммутаторами расположен в моторном отсеке, ближе к жабо. Предохранители Мазда 6 упакованы в пластиковый корпус, сверху закрыты крышкой с целью предотвращения проникновения влаги внутрь.

Процесс замены модулей монтажного блока вовсе не сложный, но мастеру нужно быть внимательным при установке. Несоответствие величины ампеража модуля способствует перегреву оборудования, преждевременному его выходу из строя.

Замена предохранителей на Mazda 6

Подготовительный этап: инструменты не понадобятся, так как нет необходимости что-то отвинчивать.

• Mazda 6 устанавливаем на площадку, блокируем задние колеса противооткатными башмаками, выжимаем стояночный тормоз;
• Чтобы заменить модули в салоне необходимо открыть переднюю пассажирскую дверь. С правой стороны центрального канала расположен технологический люк;
• Аккуратно открываем его, смотрим на схему расположение модулей. Извлекаем предохранитель по порядковому номеру. Схема расположения указана с тыльной стороны крышки;
• Сверяем показатель силы тока (ампераж) с данными, указанными в руководстве по эксплуатации.

Водителю на заметку. Недопустимо устанавливать предохранители с большей или меньшей силой тока. В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем.

• Если необходимо заменить монтажный блок в салоне целиком, то потребуется отвертка с крестообразным наконечником. Отвинчиваем два винта, отсоединяем контакты от платы, извлекаем ее со штатного места;
• Проводим профилактику, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Алгоритм замены реле – коммутаторов в моторном отсеке автомобиля Мазда 6

• Открываем капот, останавливаем двигатель, снимаем силовые клеммы с аккумуляторной батареи;
• В правой части под капотом, ближе к жабо, расположен монтажный блок с силовыми реле;
• Извлекаем неисправный элемент, предварительно сверив расположение по схеме, обозначенной на тыльной стороне пластиковой крышки.

Устанавливаем новые модули, закрываем крышку, проверяем исправность работы агрегатов, запускаем мотор.

Средний срок эксплуатации предохранителей 45 тыс. км.

Предохранители — Расшифровка! Мазда 6 GG — Mazda 6, л., года на DRIVE2

Автомобиль Мазда 6 Главный БП располагается в салоне автомобиля, в районе водительского сиденья.

Чтобы добраться мазда атенза предохранители него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.

Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны.

В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.

Схема Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды и года выпуска. Водителю на заметку!!! Недопустимо устанавливать предохранители с большей или меньшей силой тока. мазда атенза предохранители

В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем. Если необходимо заменить монтажный блок в салоне целиком, то потребуется отвертка с крестообразным наконечником.

Самостоятельная замена предохранителей Мазда 6

Отвинчиваем два винта, отсоединяем контакты от платы, извлекаем ее со штатного места; Проводим профилактику, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности. Алгоритм замены реле — коммутаторов в моторном отсеке автомобиля Мазда 6 Открываем капот, останавливаем двигатель, снимаем силовые мазда атенза предохранители с аккумуляторной батареи; В правой части под капотом, ближе к жабо, расположен монтажный блок с силовыми реле; Извлекаем неисправный элемент, предварительно сверив расположение по схеме, обозначенной на тыльной стороне пластиковой крышки.

Устанавливаем мазда атенза предохранители модули, закрываем крышку, проверяем исправность работы агрегатов, запускаем мотор. Средний срок эксплуатации предохранителей 45 тыс.

Рекомендации по обслуживанию монтажного блока Периодически проверяйте состояние предохранителей, заменяйте новыми по мере необходимости; После длительных поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите плату потоком сжатого воздуха; Если механизм внезапно перестал функционировать, не спешите его мазда атенза предохранители новым.

Проверьте состояние модуля, используйте мультиметр для диагностики. Несмотря на простоту конструкции монтажного блока, диагностические работы проводите в СТО.

Блок под капотом

Он находится в левой части моторного отсека, под защитной крышкой.

Расшифровка

p, blockquote 23,0,0,0,0 —>

• 1 — главный предохранитель
• 6 — реле вентилятора системы охлаждения №2
• 7 — реле звукового сигнала
• 8 — реле вентилятора системы охлаждения №3
• 9 — реле стартера
• 10 — реле вентилятора системы охлаждения №4
• 11 — реле динамика низких частот
• 12 — реле обогревателя заднего стекла
• 13 — реле противотуманных фонарей
• 14 — реле кондиционера
• 15 — главное реле
• 16 — реле фар
• 17 — реле габаритов
• 18 — реле вентилятора системы охлаждения №1
• 19 — реле омывателя фар
• 20 — реле противотуманных фар

Схема предохранителей

p, blockquote 26,0,0,0,0 —>

1	20А SPARE — Резерв
2	15А SPARE — Резерв
3	10А SPARE — Резерв
4	SPARE — Резерв
5	5А GLOW SIG — Свечи
6	15А INJ — Система управления двигателем
7	10А ENG BAR — Датчик расхода воздуха, система управления двигателем
8	15А ENG BAR2 — Кислородный датчик
9	15А HEAD LR — Ближний свет (правая фара)
10	15А HEAD LL — Ближний свет (левая фара)
11	10А HEAD HL — Дальний свет (левая фара)
12	10А HEAD HR — Дальний свет (правая фара)
13	SPARE — Резерв
14	10А HAZARD — Аварийная сигнализация
15	15А STOP — Стоп-сигналы
16	10А ENG+B — Электронный блок управления двигателем и АКПП
17	SPARE — Резерв
18	20А FUEL PUMP — Топливный насос
19	40А IG KEY 1 — Предохранитель для различных цепей
20	SPARE — Резерв
21	SPARE — Резерв
22	40А GLOW — Зажигание
23	30А IG KEY 2 — Предохранитель для различных цепей
24	40А BLOWER — Электродвигатель вентилятора отопителя
25	40А BTN — Освещение салона, центральный замок
26	20А HEATER — Отопитель
27	40А DEFOG — Обогреватель заднего стекла / стекла задней двери
28	60А ABS — Анти блокировочная система тормозов, предохранитель для различных цепей
29	30А AD FAN — Электродвигатель вентилятора конденса­тора, предохранитель для различных цепей
30	30А FAN — Электродвигатель вентилятора конденса­тора, предохранитель для различных цепей
31	10А TAIL — Габаритные огни, подсветка комбинации приборов
32	10А ILLUMI — Освещение салона
33	10А MAG — Электромагнитная муфта
34	Магнитола
35	30А P.SEAT — Сидения
36	Резерв
37	15А SEAT DEICER — Предохранитель для различных цепей
38	20А H/CLEAN — Очиститель фар
39	15А FOG — Противотуманные фары
40	100А MAIN — Главный предохранитель

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

Остались вопросы? Задавайте их в комментарии.
