Расположение предохранителей прикуривателя, прицепа, автопоезда, габаритов, сигнала и холодильника на мерседесе актросе мп2 и мп3 евро-6

Заменить предохранитель ближнего света моего Mercedes Actros

Снимите или открутите защитную крышку блока предохранителей, чтобы получить доступ к предохранителям вашего Mercedes Actros

Снимите старый предохранитель ближнего света, осторожно взяв его двумя пальцами или подходящими плоскогубцами и потянув вверх или наружу, он должен работать нормально

Небольшое предупреждение не применяйте силу, но немного перемешайте из стороны в сторону, если кажется, что он заблокирован.Поменять старый фусибпутем организации новый предохранитель в соответствующем месте на вашем Mercedes Actros. Совместите контакты предохранителей и вставьте их. . Не нажимайте слишком сильно, чтобы не повредить предохранитель.

Еще раз проверьте фары своего Mercedes Actros для проверки правильности работы. Если фары по-прежнему не работают, убедитесь, что предохранитель на месте.

Si Jamais он уже поджарен, его интенсивность слишком высока, из-за чего он подскакивает, поэтому проблема существует в другом месте, и поэтому вам придется искать решение в другом месте.

Поэтому мы рекомендуем вам иди в гараж, чтобы отремонтировать свой Mercedes Actros, потому что могла возникнуть более ограничительная проблема.

Небольшое предупреждение при езде без фар, потому что это может дорого вам обойтись. Вы можете проиграть 4 балла на вашей лицензии и штраф 135 евро.Однако если это не так на стороне предохранителей, из-за которых произошел отказ, также проверьте лампы ближнего света вашего Mercedes Actros.

В положении 2 контрольная лампа постоянно горит и гаснет при работающем двигателе. Этим подтверждается работоспособность систем безопасности пассажиров подушек безопасности, натяжителей ремней безопасности и системы автоматического распознавания наличия детского сиденья. Ели она не расшифровка предохранителей мерседес актрос, не гаснет длительное время, не гаснет совсем, мигает или загорается во время движения, значит, имеет место неисправность.

Схема предохранителей Мерседес актрос 1841

Имеется опасность аварии! При наличии неисправности возможно несрабатывание систем безопасности пассажиров в аварийной ситуации. В исключительно редких случаях возможно также самопроизвольное срабатывание подушек безопасности или натяжителей ремней безопасности.

Предупредительная сигнальная лампа резерва топлива Если предупредительная сигнальная лампа 1 на указателе запаса топлива загорается при работающем двигателе, значит, достигнут резерв топлива.

Необходимо удалить эту индикацию.

Предупредительная сигнальная и контрольная лампа на средней консоли Контрольная лампа AIRBAG-OFF При поворачивании ключа в выключателе зажигания в положение 1 или 2 приблизительно на 4 секунды загорается контрольная лампа.

Если она не загорается, значит, имеет место неисправность. Контрольная лампа расшифровка предохранителей мерседес актрос горит, когда детское сиденье с системой распознавания наличия детского сиденья установлено на сиденье переднего пассажира, и индицирует, что подушка безопасности переднего пассажира выключена.

Система автоматического распознавания наличия детского сиденья – см. Раздел Системы обеспечения безопасности.

Индикация системы оповещения и сигнализации неисправностей на универсальном дисплее Индикация системы оповещения и сигнализации неисправностей для указанных далее систем немедленно появляются на универсальном дисплее.

Они подразделяются на три категории.

Предохранители Mercedes-Benz Sprinter

В автомобилях семейства Мерседес Спринтер первого, второго и третьего поколений предустановлены два монтажных блока предохранителей.

Где находятся столы:

• Основное: внутри автомобиля, под рулем;
• Дополнительно: под водительским сиденьем, сбоку. Блок предохранителей отвечает за работу вентилятора отопителя.

Для упрощения процесса поиска идентификация модулей на монтажном блоке, расположение, расшифровка и распиновка указаны на задней части пластиковой крышки корпуса.

Процесс самостоятельной замены элементов схемы совсем не сложен, задача по силам автомобилисту. Будьте очень внимательны, не допускайте ошибок, не нарушайте технологию монтажа.

Также не допускается замена предохранителей с отличной силой тока. При необходимости обратитесь за помощью к специалистам на СТО.

Видео:Мерседес актрос сдохла автономка обнуляемСкачать

Схема предохранителей Mercedes axor

Блок предохранителей Mercedes SAM Е200 С180 С200 с220 a0025459401

W203 Mercedes-Benz (qoruyucu/предохранитель прикуривателя)

Блок предохранителей Shaanxi

Книга Электрические схемы MERCEDES-BENZ ACTROS

Предохранитель-индикатор, демонстрация работы

Сборка и принцип работы двигателя автомобиля Схема

ТРВ (BLOCK) MERCEDES

https://youtube.com/watch?v=Hr8bwmqwpHE

Предохранители и блоки,автобус Volvo CARRUS Fuses

Mercedes-Benz S320 (W220) блок управления акпп, блок EGS

Mercedes Benz Actros 1841

Также смотрите:

• Самые дорогие модели Мерседеса
• Mercedes e63 это
• Электромобиль Mercedes slk class 2010 белый
• Мерседес 500 s220
• Ошибка p0036 Мерседес
• Доводчики для дверей Мерседес 140
• Ошибка датчика расхода воздуха Мерседес
• Mercedes центр россия
• Ets 2 Мерседес антос
• Ванос на Mercedes

E211 Mercedes клуб Mercedes C200 2009 отзывы Вазовский лямбда зонд на Мерседес Передние сайлентблоки передних рычагов Мерседес 124 Новый джипы Мерседес 2014

Mercedes Actros manual PDF

Title	File Size	Download Links
Mercedes Benz Actros 2031 S Specifications	555.1kb	Download
Mercedes Benz Actros 2648LS 6×4 v3 Specifications	776.8kb	Download
Mercedes Benz Actros 3939 K 6×4 39 Specifications	314.7kb	Download
Mercedes Benz Actros 4043 S 6×4 33 Specifications	283.5kb	Download
Mercedes Benz Actros 4046 S 6×4 33 Specifications	380.1kb	Download
Mercedes Benz Actros 4054 S Specifications	604.4kb	Download
MERCEDES BENZ Actros ABS EBS Wiring Diagrams	547.9kb	Download
Mercedes Benz Actros Brochure	2.5Mb	Download
Mercedes Benz Actros MP4 Water Retarder	393.9kb	Download
Mercedes Benz Actros Spec Engines Brochure	3.4Mb	Download

Mercedes Benz Actros Specifications	4.6Mb	Download
Mercedes Benz New Actros MP2 Training Manual	6.7Mb	Download
Mercedes-Benz 963 / 964 2022 Series Manual	2.3Mb	Download
Mercedes-Benz Actros – electronic systems Model 963	36.2Mb	Download
Mercedes-Benz Actros 2017 Operating Instructions Manual	8.1Mb	Download
Mercedes-Benz Actros 932314 GS manual PDF	1.9Mb	Download
Mercedes-Benz Actros Abs Ebs Schematic Wiring Diagrams	713.2kb	Download
Mercedes-Benz Actros GS Service Manual	799kb	Download
Mercedes-Benz Actros Manual Oper Cplto	7.5Mb	Download
Mercedes-Benz Actros MP II Service Manual	7.9Mb	Download
Mercedes-Benz Actros MP4 2020 Driver Familiarisation	1.4Mb	Download
Mercedes-Benz Actros Operating Instructions Manual	6Mb	Download
Mercedes-Benz Actros, Antos, Arocs Full Service Manual 2014	18.8Mb	Download
Mercedes-Benz Antos 2017 Operating Instructions Manual	8.1Mb	Download
Mercedes-Benz Arocs (964) Service Manual	3.9Mb	Download
Mercedes-Benz Card Actros Componentes	2.5Mb	Download

Mercedes Actros — общие и одноразовые вопросы ⇐ Actros

specpricep-rudakov Привет дружище.Подскажи такую вещь.Приобрёл на рынке EPC программу по Меринам.Мой Актрос там бъётся по вин коду,но только вижу не всю инфу.Может не правильно сломана.Меня интерисует марки масел в двигатель,КПП и прочее.И прога не русскоязычная.Что можешь посоветовать?

лайчин: подскажите, как снять ограничитель по скорости? Авто едет с мах скоростью 89, нужно больше как сделать хотя бы до 110 км/ч?

Диагностику делали 2 недени назад все в порядке. Авто 6 лет. Мне это нуно сделать не для скорости, а для запаса при обгоне.

А кто тебе сказал что при нормально работающем отсекателе нельзя обогнать такой же грузовик?Работай педалью газа,сброс\набор оборотов и прекрасно всё получается!А нормальный бродяга,видя что ты хочешь его обойти,всегда тебя пропустит.И зачем гемморой с отключением целки?Почему все думают,что это придумали люди дурнее нас. Поспрашай расход у того кто откинул отсекатель или добавил порог скорости в мозгах,плюс все остальные последствия!

мужики где найти ремкомплект на актрос на влагоотделител системы воздуха или поставить б\у кран разгруски целиком чем ремкомплект

Проверь датчики АВС на всех колёсах.Что пишет компьютер?Какой код ошибки?На дисплее должно быть что то вроде «НАРУШЕНИЕ ТОРМОЗНЫХ СИЛ. «или «ПАРАМЕТРЫ ТОРМОЗНЫХ СВОЙСТВ СИСТЕМЫ ИЗМЕНЕНЫ. «

Только эта процедура называется не продувка КПП,а програмирование.Сам процесс: 1.Нажать педаль сцепления до упора,2.Нажать и держать нажатой клавишу нейтрали,3.Включить зажигание,Дальше работаем по звуковому зумеру:!-й раз-отпускаем сцепление,2-й раз-выжимаем сцепление,3-й раз на дисплее должен высветиться знак нейтральной передачи,отпускаем сцепление и клавишу нейтрали. Если не помогло,то делаем большой процесс програмирования:Нажимаем педаль сцепления,нажать обе клавиши на джостике,Заводим двигатель,и так же после каждого зумера отпускаем и нажимем педаль сцепления.На этот раз зумеров будет 5.После последнего должна загореться нейтраль. Как правило эти операции нужны только после замены датчиков КПП,и чисто для диагностики контрольного числа. Напиши в личку что у тебя с КПП и какой код неисправности видишь в диагностике(система и номер).Помогу расшифровать.

Эти фары дают возможность Сделайте видимость вашего Mercedes Actros как для водителя, так и для других участников дорожного движения. Возможно, что Фары ближнего света вашего Mercedes Actros больше не работают внезапно и одновременно, не зная почему.

Береги себя, потому что это беспокойство будет наказан правоохранительными органамие. Если это случилось с вами, возможно, перегорели предохранители.

Если только один огонь больше не работает, можно с уверенностью сказать, что это только лампочка мы говорим о том, что больше не работает.

В этой статье мы поможем вам Найдите предохранители ближнего света вашего Mercedes Actros, чтобы решить вашу проблему.

Где находится предохранитель звукового сигнала на Мерседес Актрос?

Мы будем сейчас поиск места предохранителя звукового сигнала на вашем Mercedes Actros . Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют работу вашего звукового сигнала. Мы по очереди поможем вам найти предохранитель для вашего Mercedes Actros рог.

Замените предохранитель в клаксоне вашего Mercedes Actros

.Сначала мы сосредоточимся на внутреннем предохранителе звукового сигнала вашего Mercedes Actros. Для этого вам придется иди к блоку предохранителей твоей машины . Если вы не можете его найти, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря путеводителю вашего Mercedes Actros.

Прочтите руководство на крышке блока предохранителей, чтобы найти предохранитель клаксона вашего Мерседес Актрос , следует отметить как «рог».

Осторожно извлеките предохранитель из рожка с помощью плоскогубцев и проверьте состояние нити.

Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последней части этого содержания и проверьте свой рог. В качестве последнего решения вы можете доставить свой автомобиль к механику, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя на автомобильном звуковом сигнале соберите и проверьте звуковой сигнал.

Замена реле предохранителя звукового сигнала на Мерседес Актрос

Наконец, теперь мы узнаем, как проверить состояние реле звукового сигнала в вашем автомобиле. Чтобы это сделать, вам нужно будет перейти в сторону отсека двигателя:

• Откройте блок предохранителей вашего Mercedes Actros, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника, чтобы найти реле звукового сигнала, или инструкции по эксплуатации, если вы не можете его найти.
• Поменяйте реле на другое реле, чтобы проверить свой рог, или замените его новым.

Теперь ты знаешь как найти предохранитель автомобильного гудка , если вы ищете других предохранители как предохранитель стартера на мерседес актрос, или предохранитель автомагнитолы Mercedes Actros, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Чтобы получить больше советов по Mercedes Actros, взгляните на Mercedes Actros категория.

Ремонт блока реле и предохранителей Мерседес Актрос 1840

Далее из практики, один из случаев диагностики и ремонта монтажного блока Актрос-1840.

Не работают габариты у Мерседес Актрос

В Москве на вагоноремонтной улице сломалось освещение бортовое Мерседес Актрос 1998 года выпуска. Освещение габаритов нет также и на прицепе. Проводим диагностику и выясняем — ремонту подлежит монтажный блок предохранителей Мерседеса + устранить короткое замыкание жгута освещения, являющееся основной причиной. До кучи выявляем также и отказ стоп сигналов. И все это из-за короткого замыкания. Сигнал стоп не поступает от главного тормозного крана, где располагается маленький хитрый элемент в простонародии лягушка педали тормоза. Хитрый элемент спрятан глубоко и подальше от неопытных глаз, но далеко от нас она не уходит, находим быстро и дело спорится. Тратим на восстановление освещения 6 часов. Хозяин машины дотошен — машина идет на Сургут, а суровая Сибирь ошибок не прощает. Тщательно подготавливаем автомобиль к дороге. И снова счастливый как ребенок владелец и автомобиль, горящий всеми своими светодиодами габаритных огней.

Другие наши работы

Ремонт ЭБУ — Катерпиллер

Первой бригаде уже назначен выезд на ремонт спецтехники КАТЕРПИЛЛАР появившегося из вчерашнего дня. При первичном полном осмотре электрооборудования выясняем, что в жгуте электропроводки присутствовал «коротыш», который выжег две дорожки в монтажном блоке управления техникой. Короткое замыкание устранили, дорожки восстановили на месте, подали питание на панель приборов, являющейся одновременно и центральным бортовым компьютером, но наши опасения по поводу худшего подтвердились. Неисправность не прошла бесследно. Параметры блока не видят всех датчиков, соответственно техника работать не будет. ЭБУ накрылся медным тазом. Инженеры, выехавшие на технику принимают решение о ремонте стационарно, поэтому берем панель приборов в оборот и едем на базу выяснять насколько с ней все плохо

Но это потребует времени, поэтому не отвлекаясь обращаем внимание на следующую заявку

В Москве на вагоноремонтной улице сломалось освещение бортовое Мерседес Актрос  1998 года выпуска. Освещение габаритов нет также и на прицепе. Проводим диагностику и выясняем — ремонту подлежит монтажный блок предохранителей Мерседеса + устранить короткое замыкание жгута освещения, являющееся основной причиной. До кучи выявляем также и отказ стоп сигналов. И все это из за короткого замыкания. Сигнал стоп не поступает от главного тормозного крана, где располагается маленький хитрый элемент в простонародии лягушка педали тормоза. Хитрый элемент спрятан глубоко и подальше от неопытных глаз, но далеко от нас она не уходит, находим быстро и дело спорится. Тратим на восстановление освещения 6 часов. Хозяин машины дотошен — машина идет на Сургут, а суровая Сибирь ошибок не прощает. Тщательно подготавливаем автомобиль к дороге. И снова счастливый как ребенок владелец и автомобиль, горящий всеми своими светодиодами габаритных огней.

DAF 95XF — компьютерная диагностика

К обеду нас к себе приглашает старый знакомый по прошлым ремонтам. Владелец  ДАФ 95 XF желает разобраться в ошибках автомобиля. Приезжаем и проводим диагностику электрооборудования. Ничего существенного, даем пару дельных ценных советов, с которыми справится даже водитель сам. Несущественные действия по правильной замене фильтров топлива и проведения ТО.

Iveco EuroTech — ремонт проводки

Сегодняшний день был результативен также для двух стоящих у нас на базе автомобилей. Ивеко ЕВРОТЕХ  привезенная на жесткой сцепке из Рязани на ремонт — наконец то завелась. Проблема была найдена в моторном жгуте в самом недоступном месте. Сгнила проводка. Все-таки года — года. Или «гады-годы», как хотите. Рено Премиум с подвеской также была опробована водителем транспортной частной компании. Ремонт удовлетворил — работает подвеска как часики. Вдобавок бонусом восстановили и габаритное освещение на автомобиле. Пусть человек радуется. Все равно приедет к нам еще. Дорого, но быстро и качественно

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителя

Признаки неисправности

• Искрообразование между модулями из-за слабого контакта, подгорание плавкого элемента;
• В месте установки монтажного блока присутствует запах расплавленного пластика;
• На приборной панели индикаторный светодиод, оповещающий о неисправности оборудования в моторном отсеке, салоне автомобиля;
• При подаче напряжения оборудование просыпается, приводы простаивают.

Причины поломки

• Несоблюдение сроков диагностики, профилактики автомобиля;
• Установка неоригинальных деталей, низкое качество изготовления;
• Нарушение технологии монтажа;
• Повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение шнура питания, обрыв цепи;
• Ослабление, окисление контактов.

Видео:не снимайте это предохранитель на Мерседесе #shorts #mercedes #vlog #тренд #shorts #video #newСкачать

Passenger compartment fuse box

The main fuse and relay box is located at the bottom of the instrument panel on the passenger side behind a protective cover.

Location

1. Spare fuses
2. Fuses F1 – F41
3. Relays

Diagram

Designation

Fuses

F1	10A Rear fog lamps including trailer
F2	10A Instrument panel/ switch lighting, headlamp cleaning system, headlamp range adjustment, distribution (terminal 58)
F3	10A Additional turn signals
F4	10A Pop-up roof, 24 V radio, frequent-stop brake (terminal 30)
F5	10A Working-area lamp, LSVA (Swiss heavy goods vehicle fee), (terminal 30)
F6	Unassigned
F7	15A Distribution (terminal D+)
F8	10A Exterior mirror heating
F9	15A 24 V power sockets
F10	10A Digital tachograph, instrument cluster, diagnostics connection (terminal 30)
F11	20A Trailer power socket (terminal 30)
F12	20A Trailer power socket for ABS (terminal 30)
F13	10A Interior lighting, Toll Collect (terminal 30)
F14	10A Headlamp cleaning system
F15	10A Alternator, transmission, LSVA (Swiss heavy goods vehicle fee) (terminal 15)
F16	10A Power take-offs
F17	20A Blower, air-conditioning system
F18	5A Instrument cluster, radio, telephone, hands-free system, fax (terminal 15R)
F19	10A Cigarette lighter
F20	15A Co-driver switch unit
F21	15A Switch unit on the driver’s door
F22	10A Windscreen washer system, turn signals (terminal 30)
F23	10A Dipped-beam headlight, right
F24	10A pped-beam headlight, left
F25	10A Main-beam headlamp, right
F26	10A Left main-beam headlamp, main-beam indicator lamp
F27	10A Rear lamp, side lamp, left-hand side marker lamps, trailer power socket, Toll Collect
F28	10A Rear lamp, side lamp, right-hand side marker lamps, trailer power socket
F29	15A Transmission control
F30	10A Engine management (terminal 15), GGVSE: EMERGENCY OFF
F31	10A Driver’s door switch unit, exterior mirror setting, exhaust gas aftertreatment unit (terminal 15)
F32	10A All-wheel drive, ESP, auxiliary heating water-heater unit
F33	10A Windscreen washer system, turn signals, trailer power socket (terminal 15)
F34	10A Brake lamps, reversing lamp, trailer power socket
F35	10A Condensation sensor, trailer power socket for ABS (terminal 15)
F36	15A Auxiliary heating water-heater unit
F37	10A Windscreen washer system
F38	10A Digital tachograph, instrument cluster, airbag (terminal 15)
F39	10A Horn, Toll Collect, diagnostics connection, FleetBoard, distribution (terminal 15)
F40	10A Differential lock
F41	10A Seat heating

Relay

• K3 ABS/BS/EPB shut off
• K4 Starter/ battery heater relay
• K5 D+
• K6 Stop lamp
• K7 Reversing lamp

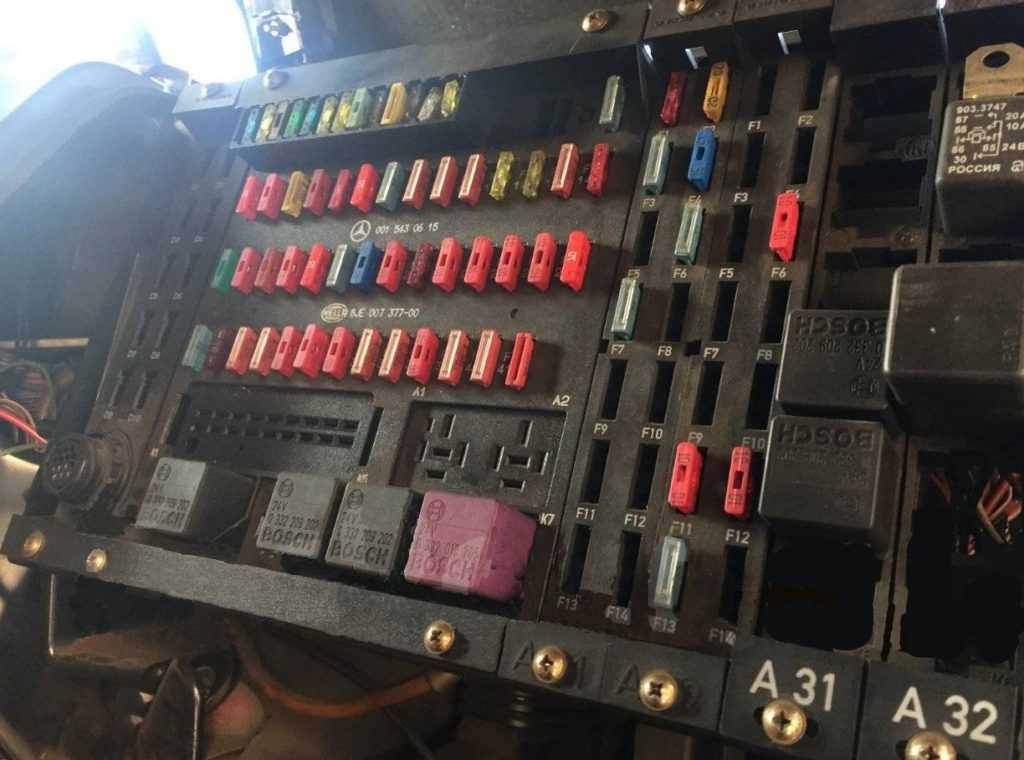

Additional sections

Diagram

1. Fuses F1 – F14 (A1)
2. Fuses F1 – F14 (A2)
3. Relays (A31/A32)

Assignment

A1
F1	10A Auxiliary heating clock, FleetBoard, Toll Collect (terminal 30)
F2	20A Auxiliary heating
F3	15A Central locking/ enhanced central locking system
F4	15A Enhanced central locking system
F5	10A Electronic brake system, torch socket (terminal 15)
F6	15A 12 V power socket
F7	10A Voltage transformer 24 V/12 V/8 A
15A Voltage transformer 24 V/12 V/15 A
F8	10A Central locking/enhanced central locking system, remote control, retarder
F9	10A Compressed-air dryer
F10	15A Distribution (terminal 30)
F11	15A Exhaust gas aftertreatment unit (terminal 30)
F12	10A Loading tailgate
F13	10A Transmission control
F14	10A Working area lamp, retarder
A2
F1	20A Windscreen heating
F2	10A Daytime driving lights
F3	10A Windscreen heating
F4	10A Transmission oil cooling, coolbox
25A Allison transmission oil cooling
F5	15A Electrohydraulic auxiliary steering (terminal 30)
F6	10A Electrohydraulic auxiliary steering (terminal 15)
F7	10A Auxiliary headlamps
F8	10A Rotating beacon
F9	15A Electronic brake system (terminal 30)
F10	10A Telephone/ navigation control panel, mobile phone (terminal 30)
F11	Unassigned
F12	10A Telephone/ navigation control panel, mobile phone (terminal 15)
F13	20A Windscreen heating
F14	15A Electronic brake system (terminal 30)

There is something to add – write in the comments.

Блок в салоне

Основной блок с предохранителями и реле расположен в нижней части панели приборов со стороны пассажира за защитной крышкой.

Расположение

1. Запасные предохранители
2. Основной отдел предохрантелей
3. Реле

Схема

Описание

Предохранители

1. 10А Задние противотуманные фонари, в том числе на прицепе
2. 10А Освещение комбинации приборов / подсветка переключателей, фароочиститель, система регулировки угла наклона фар, Монтажный блок — клемма 58
3. 10A Дополнительные указатели поворота
4. 10A Подъемный верхний люк, радиоприемник на 24 В, ручной тормоз — клемма 30
5. 10А Рабочая фара, LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) — клемма 30
6. 10А Резервный
7. 15А Монтажный блок — зажим D+
8. 10А Система обогрева зеркал
9. 15А Гнезда электропитания на 24 В
10. 10А Цифровой тахограф, комбинация приборов, разъем диагностирования — клемма 30
11. 20А Гнездо электропитания прицепа — клемма 30
12. 20А Гнездо электропитания системы ABS прицепа — зажим 30
13. 10А Внутреннее освещение, система Toll Collect — зажим 30
14. 10А Фароочиститель
15. 10А Генератор трехфазного тока, коробка передач, LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) — клемма 15
16. 10А Механизмы отбора мощности
17. 20А Вентилятор отопителя, кондиционер
18. 5А Комбинация приборов, радиоприемник, телефон, громкая связь, телефакс — клемма 15R
19. 10А Прикуриватель
20. 15А Блок переключателей на стороне переднего пассажира
21. 15А Блок переключателей на двери водителя
22. 10А Стеклоомыватель, аварийная сигнализация — зажим 30
23. 10А Ближний свет справа
24. 10А Ближний свет слева
25. 10А Дальний свет справа
26. 10А Дальний свет слева, контрольный индикатор включения дальнего света
27. 10А Фонарь заднего габаритного света, стояночный свет, боковые габаритные фонари слева, гнездо электропитания прицепа, система Toll Collect
28. 10А Фонарь заднего габаритного света, стояночный свет, боковые габаритные фонари справа, гнездо электропитания прицепа
29. 15А Система управления коробкой передач
30. 10А Управление работой двигателя — клемма 15, автомобили для перевозки опасных грузов (GGVSE): аварийный выключатель NOT-AUS
31. 10А Блок переключателей на двери водителя, установка положения наружных зеркал заднего вида, блок системы нейтрализации ОГ — клемма 15
32. 10А Полный привод, система ESP, система дополнительного водяного отопления
33. 10А Стеклоомыватель, аварийная сигнализация, гнездо электропитания прицепа — клемма 15
34. 10А Фонарь сигнала торможения, свет заднего хода, гнездо электропитания прицепа
35. 10А Датчик конденсата, гнездо электропитания системы ABS прицепа — клемма 15
36. 15А Система дополнительного водяного отопления
37. 10А Стеклоомыватель
38. 10А Цифровой тахограф, комбинация приборов, подушка безопасности — клемма 15
39. 10А Звуковой сигнал, система Toll Collect, разъем диагностирования, система FleetBoard, распределитель — клемма 15
40. 10А Механизм блокировки дифференциала
41. 10А Система обогрева сидений

Реле

• K3 ABS/BS/EPB отключено
• K4 Реле нагревателя стартера/ аккумулятора
• К5 Д+
• K6 Стоп-сигнал
• K7 Фонарь заднего хода

Дополнительные секции

Схема

Назначение

А1

1. 10А Часы системы дополнительного отопления, система FleetBoard, система Toll Collect — клемма 30
2. 20А Система дополнительного отопления
3. 15А Система центральной блокировки замков
4. 15А Система замков с комфортабельным управлением
5. 10А Электронная тормозная система, гнездо электропитания переносной лампы — клемма 15
6. 15А Гнездо электропитания на 12 В
7. 10А Трансформатор напряжения на 24 В / 12 В, 8A / 15А Трансформатор напряжения на 24 В / 12 В, 15A
8. 10А Система центральной блокировки замков / система замков с комфортабельным управлением, дистанционное радиоуправление, тормоз замедлитель
9. 10А Осушитель сжатого воздуха
10. 15А Распределитель — клемма 30
11. 15А Блок системы нейтрализации ОГ — клемма 30
12. 10А Гидроборт
13. 10А Система управления коробкой передач
14. 10А Рабочая фара, тормоз-замедлитель

А2

1. 20А Система обогрева ветрового стекла
2. 10А Дневные ходовые огни
3. 10А Система обогрева ветрового стекла
4. 10А Система охлаждения трансмиссионного масла, холодильный бокс / 25А Система охлаждения трансмиссионного масла Allison
5. 15А Электронно-гидравлический автономный усилитель рулевого привода — зажим 30
6. 10А Электронно-гидравлический автономный усилитель рулевого привода — зажим 15
7. 10А Дополнительная фара
8. 10А Проблесковый маячок
9. 15А Электронная тормозная система — клемма 30
10. 10А Панель управления телефоном / навигационной системой, мобильный телефон — клемма 30
11. 10А Резервный
12. 10А Панель управления телефоном / навигационной системой, мобильный телефон — клемма 15
13. 20А Система обогрева ветрового стекла
14. 15А Электронная тормозная система — Клемма 30

Есть что добавить – пишите в комментарии.

📽️ Видео 🎦

Блок (SAM) предохранителей для Mercedes Actros MP4 A0014467558 /001Скачать

Мерседес Актрос 1841, перестали работать разетки, пропала подсветка в ящиках.Скачать

предохранители прикуривателя Mersedes Actros 2022Скачать

Как включить розетки в Mercedes ACTROS. Потухли розетки в Актросе, как включить запустить.Скачать

Как запустить автономку на Mercedes ACTROS. Запуск глюкнутой Wbasto.Скачать

Actros SFTP mp5, выключается прикуриватель. Активирован энергосберегающий режим. Неисправность.Скачать

Мерседес актрос MP4. Что делать когда включаются розетки (гнезда прикуривателя).Скачать

как быстро найти сгоревший предохранитель и реле.Скачать

предохранитель на мерсе астрос 6 ,на прикуриватель ,без зеркалСкачать

как открыть дверь мерседес актросСкачать

Мерседес Актрос нельзя прикуривать!!! Дорого будет стоить.Скачать

Мерседес Актрос. Не заводится. Ошибка code. Умерли мозги (блок PLD)Скачать

Как быстро НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬСкачать

Mercedes Actros Евро-6 отрубает прикуриватели|Решение проблемы|Полезное для дальнобоя по ЕвропеСкачать

Ремонт блока предохранителей.мерседес атего.Скачать

Где находятся предохранители и реле на Мерседесе Актросе

Крупнотоннажные грузовики и седельные тягачи Mercedes-Benz Actros выпускаются с 1996 г. и насчитывают 4 поколения:

• MP1 1840 (1996–2003 гг.);
• MP2 1841 (2003–2008 гг.);
• MP3 1844 (2009–2012 гг.);
• MP4 New Actros (с 2011 г.).

В 2018 г. появилась модификация с MirrorCam, в которой вместо комбинации приборов имеются сенсорный экран и информационно-развлекательный дисплей за рулевой стойкой.

На месте обзорных зеркал стоят камеры, обеспечивающие полуавтоматический режим вождения Active Drive Assist. Грузовики оснащаются современными дизельными двигателями, соответствующими стандарту Евро-6.

96-ого года

Коммутационные переключатели и предохранители на Мерседесе Актросе МП1 96 года можно найти так:

1. Сесть в пассажирское кресло.
2. Найти технический лючок в том месте, где находятся колени.
3. Отвернуть крепежные болты.
4. Убрать обшивку.

На плате установлены перемычки, подсоединенные к следующим устройствам:

• подогреву сидений;
• противотуманным фарам (в т.ч. у автопоезда с прицепом);
• стеклоомывателю;
• поворотникам;
• дополнительному водяному отопителю;
• цифровому тахографу;
• огням заднего хода;
• стоп-сигналам;
• заднему и боковому габаритам;
• дальнему и ближнему свету и т.д.

2008 года

На грузовиках МП2 и МП3, выпущенных в 2008 г., блок с реле и плавкими вставками находится в пространстве у ног пассажира.

Схема модуля выглядит так:

На плате имеются элементы, обеспечивающие защиту такому электрооборудованию:

• прикуривателю;
• печке;
• аудиосистеме;
• холодильнику;
• факельному подогревателю;
• генератору;
• охранной сигнализации;
• стояночному кондиционеру;
• темпомату с ограничителем безопасной дистанции;
• демпфирующей подвеске передних сидений;
• подушкам безопасности;
• приводу люка в крыше;
• диагностическому разъему;
• замку зажигания и др.

Схема с расшифровкой представлена ниже:

Замена предохранителей

Перед проведением профилактики подготавливаем:

• Комплект новых предохранителей ножевого типа;
• Отвертку;
• Дополнительное освещение;
• Трещотка, головка на «10» для демонтажа блока в сборе;
• Пластиковый пинцет для извлечения модулей.

Последовательность действий при самостоятельной замене модулей в салоне Мерседес Спринтер:

• Открываем водительскую дверь, фиксируем машину на стояночный тормоз, выключаем зажигание;
• Под рулевым колесом расположен монтажный блок. Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль по порядковому номеру;
• На штатное место вставляем новый предохранитель, закрываем крышку.

Чтобы установить новые модули на печной отопитель нужно сдвинуть водительское сиденье назад до упора. В полости основы кресла установлен монтажный блок с модулями для печного отопителя.

Аккуратно отщелкиваем крышку, отыскиваем модуль по порядковому номеру, извлекаем его. На место неисправного вставляем новый, закрываем крышку вновь, регулируем сиденье.

В отличие от предохранителей, реле – прерыватели имеют больший срок службы, подлежат замене реже. В основном, после аварий, столкновения, при механическом повреждении.

Проверяйте монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте скопление конденсата в корпусе.

голоса

Рейтинг статьи
