Блок в салоне

Он находится в салоне митсубиси мираж под панелью приборов слева, для машин с левым рулём.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

И справа, для машин с правым рулём.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Вариант 1

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Для машин с левым рулём

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

1	20А Электродвигатель вентилятора отопителя
2	10А Фонари заднего хода и блок управления SRS
3	10А Комбинация приборов и зуммер предупреждении о включенном освещении
4	15А Прикуриватель и система управления боковыми зеркалами заднего вида
5	10А Часы, радио или магнитола
6	15А Стоп-сигналы
7	10А Блок управления SRS и реле-прерыватель указателей поворота и аварийной сигнализации
8	15А Блок управления центральной блокировкой замков дверей
9	10А Звуковой сигнал
10	15А Электродвигатель омывателя и очистителя
11	Резерв
12	Резерв
13	20А Блок управления электроприводом люка крыши
14	10А Освещение салона и багаж. отделения, часы, радио или магнитола, комбинация приборов, блок управления центральной блокировкой замков дверей, блок управления двигателем, блок управления АКПП
15	10А Реле электродвигателя вентилятора отопителя, реле обогревателя заднего стекла, реле электропривода стекло подъемников, реле омывателя фар головного света, блок управления электроприводом люка крыши, блок управления кондиционером, силовое реле ABS, реле эл.маг. клапанов ABS (2WD), реле №1 системы DRL, блок управления системой DRL
16	20А Обогреватели сидений
17	10А Комбинация приборов (модели с 4А/Т), блок управления АКПП

Для машин с правым рулём

Схема

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Назначение

p, blockquote 16,0,0,0,0 —>

1	Резерв
2	Резерв
3	10А Реле электродвигателя вентилятора отопителя реле обогревателя заднего стекла, реле электропривода стеклоподъемников, блок управления электроприводом люка крыши, блок управления кондиционером, силовое реле ABS, реле эл.маг. клапанов ABS (2WD), реле №1 ближнего/дальнего света фар головного света
4	10А Часы, радио или магнитола
5	15А Прикуриватель и система управления боковыми зеркалами заднего вида
6	20А Блок управления центральной блокировкой замков дверей
7	10А Комбинация приборов (модели с 4А/Т), блок управления АКПП
8	Резерв
9	20А Электродвигатель омывателя и очистителя
10	10А Звуковой сигнал
11	10А Комбинация приборов и зуммер предупр. о включенном освещении
12	10А Реле-прерыватель указателей поворота и аварийной сигнализации
13	Резерв
14	Резерв
15	20А Блок управления электроприводом люка крыши
16	25А Электродвигатель вентилятора отопителя
17	15А Стоп-сигналы
18	10А Фонари заднего хода и блок управления SRS
19	10А Освещение салона и багажного отделения, часы, радио или магнитола, комбинация приборов, блок управления центральной блокировкой замков дверей, блок управления двигателем, блок управления АКПП

Вариант 2

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Расшифровка предохранителей

p, blockquote 24,0,0,0,0 —>

1	10А Реле
2	15А Прикуриватель
3	10А Указатели поворотов
4	25А Отопитель
5	25А Обогреватель заднего стекла
6	20А Стеклочиститель
7	10А Лампы заднего хода
8	20А Центральный замок
9	10А Комбинация приборов
10	10А Обогрев сидений
11	20А Люк
12	Запасные

Реле

1. Реле отопителя
2. Реле обогревателя заднего стекла
3. Реле аварийной сигнализации и указателей поворотов

• Реле электропривода стекло подъемников
• Реле обогревателя заднего стекла
• Блок управления центральной блокировкой замков дверей
• Реле противотуманных фар

Дизайн

Внешность автомобиля действительно получилось яркой. И если «девятка» во многом была скучной, то это поколение не оставит никого равнодушным. Машина удачно смотрится в первую очередь за счет акульего силуэта и широкой решетки радиатора. В новом поколении японцы переработали практически все части кузова. Так, была изменена оптика, капот, геометрия бампера, задних фонарей и даже боковая линия. «Митсубиси Лансер 10» вовсе не похож на своего предшественника. Штатно автомобиль идет с 16-дюймовыми спицевидными колесами. Но многие выполняют тюнинг. «Митсубиси Лансер 10» отлично смотрится с дисками от «Эволюшн», а также различными пластиковыми обвесами. И хотя с завода машина идет с декоративными накладками, владельцы клеят дополнительно «губу» на бампер (а-ля бюджетный «Эвик»). Это придает машине еще большей агрессии и спортивности. В отличие от «девятки», очень легко поддается тюнингу «Митсубиси Лансер» 10. На этом автомобиле невозможно остаться незамеченным. Уж слишком яркий образ создали японцы.

Отличительная черта десятого поколения — высокий спойлер на крышке багажника. Но он имеется не во всех комплектациях. С ним образ машины более гармоничный и законченный. Также сюда подходят спойлеры от спортивной версии «Митсубиси Лансер Эволюшн».

Что говорят про кузов и лакокрасочное покрытие японского автомобиля «Митсубиси Лансер 10» отзывы владельцев? Металл на этом седане тоньше, чем на «девятке». Однако ржавчина не образуется долгое время. За пять — семь лет эксплуатации могут проскакивать еле заметные «паучки» в районе крышки багажника. Да и то потому, что в этом месте постоянно влажно. А вот лакокрасочное покрытие оставляет желать лучшего. Спереди быстро образуются сколы. Да, металл при этом не ржавеет. Но кому нужен автомобиль с подобными изъянами по краске? Поэтому имеет смысл «закатать» машину в прозрачную бронепленку, хотя бы спереди. Так можно действительно сохранить первозданный вид лакокрасочного покрытия.

Схема для управления ЦЗ Митсубиси и рекомендации по сигнализации

Написал Hungary , 28 Апреля 2000 в 18:23:12:

В ответ на: Установка сигнализации на Mitsubischi Galant отправленое Grigory Gordon, 26 Апреля 2000 в 01:33:22:

Здравствуйте, Григорий! Схему подключения на вашу псевдо Кобру, которую вы прислали, посмотрел, все нормально. Для профессиональной установки такая сигнализация без доработок не годится — по всей видимости, предназначена она для американского рынка. Режим антихайджека есть, но как его применять на практике, если, как показано на схеме, блокировать реле стартера? Бандиты, отобравшие машину, видимо, по мнению разработчиков, должны ее заглушить, подождать, пока вы нажмете соответствующие кнопки на запасном брелке, который у вас окажется «случайно» в кармане, а потом будут заводить двигатель. Кроме того, нет предохранителей на проводе для световой сигнализации, провод не раздвоен, но главное — применена Активная блокировка. Но, для того, чтобы в этом убедиться, нужно провести один простой эксперимент. Значит, возьмите сигнализацию из коробки и подсоедините ее по плюсу и минусу. Затем брелком поставьте ее на охрану. Режимы работы будет слышно по щелчкам реле световых сигналов. Убедившись, что сигнализация реагирует на брелок и встает и снимается с охраны, нужно посмотреть, какой потенциал в режиме охраны на белом проводе блокировки — должен быть минус, то есть масса. После этого нужно опять померить этот потенциал, только уже в режиме «снято с охраны». Этот провод должен быть в обрыве. Убедиться в этом нужно еще и так — отсоединить сигнализацию, и замерить сопротивление между земляным проводом и блокирующим проводом. Ну, в общем, понятно, что такое — провод в обрыве. Если это так, то для хорошей блокировки это дело не годится. Но для плохой пойдет. Тем более, что в некоторых странах за рубежем пассивные блокировки опять же запрещены — можно не пройти техосмотр (по нашему), по этой причине. Однако, чтобы правильно организовать блокирующую цепь, нужно все-равно этот момент уточнить. Это не сложно. При исследовании вашей сигнализации на столе в таком виде можете потренироваться в ее программировании, заодно изучите ее работу – если ставить сигнализацию самостоятельно, да еще в первый раз, да еще на иномарку, эта простая игра в программирование будет полезной! Но тогда желательно подсоединить что-то наподобие зуммера к выходу на сирену. То есть такой объем работ нужен, чтобы потом проще было подсоединяться в салоне. Вы же не имеете возможность заниматься этим несколько дней кряду. А для первого раза не помешало бы :-))

Ну а для подключения к штатному ЦЗ используйте вот эту схему, которую для этих дел собрать проще простого. Можно, конечно, подсоединиться к замку и другими способами, что называется, в Лоб. Но мне больше нравится этот – просто и изящно. Для этого на разъеме вашей сигнализации (6-контактном) найдите все необходимые провода, и действуйте. А необходимый провод выходит из двери в жгуте – не ошибетесь!Удачи!

• Лада веста дворники скрипят

• Тойота эстима отзывы владельцев недостатки

• Ситроен с1 отзывы владельцев минусы и плюсы

• Замена груши фиат пунто

• Установка задних брызговиков на лада веста

Двигатель

Митсубиси Кольт предлагает всего несколько двигателей. Это бензиновые атмосферники объемом 1.3, 1.5 и 1.6 л. У себя на родине хэтчбек был доступен даже с 1,8-литровым турбомотором, форсированным до 205 л.с. На Европейском континенте покупатели могли рассчитывать максимум на версию Sport со 103-сильным атмосферником емкостью 1,6 л. Данная модель отличается белыми циферблатами указателей, алюминиевыми дисками и отделкой из кожи.

На рынке же преобладают машины с самым скромный 1,3-литровым агрегатом (серия Orion). До сентября 2000 года устанавливалась его 75-сильная модификация с 12-клапанами, а после 82-сильная с 16 клапанами. В 2002 году вместо двигателя емкостью 1299 см3, стали использовать агрегат объемом 1343 см3 и отдачей 90 л.с.

1,6-литровый атмосферник до рестайлинга развивал 90 л.с., а после – 103 л.с. Что примечательно, самые динамичные модификации предыдущей версии Кольта могли похвастаться моторами 1.6 л / 113 л.с. и 1.8 GTi / 140 л.с

Обратите внимание и на изменение расположения двигателя. В CJ0 он расположен на правой стороне, а в СА0 – на левой. Все силовые агрегаты Mitsubishi Colt имеют привод ГРМ ременного типа, который требует замены каждые 60 000 км

Стоимость нового комплекта с роликами – от 2 500 рублей. Газораспределительный механизм лишен гидравлических компенсаторов зазора клапанов. Зазоры регулируются вручную при помощи соответствующего ключа и щупа

Все силовые агрегаты Mitsubishi Colt имеют привод ГРМ ременного типа, который требует замены каждые 60 000 км. Стоимость нового комплекта с роликами – от 2 500 рублей. Газораспределительный механизм лишен гидравлических компенсаторов зазора клапанов. Зазоры регулируются вручную при помощи соответствующего ключа и щупа.

Наилучших рекомендаций достоин не самый массовый 1,6-литровый мотор, который принадлежит к проверенному временем семейству 4G9. Двигатель любит высокие обороты и при этом демонстрирует умеренный расход топлива. Единственные возможные неисправности связаны с отказом системы зажигания.

Блоки под капотом

Вариант 1

Главный блок

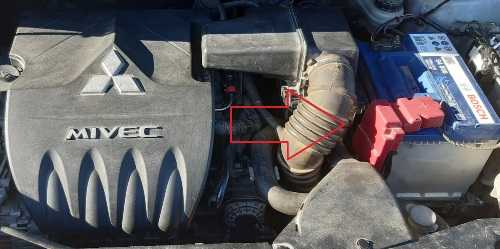

Находится в левой части моторного отсека, рядом с аккумулятором.

Пример схемы с крышки блока

Схема

Расшифровка

1	10А АБС
2	10А Дальний свет
3	10А Задние габаритные огни
4	10А Задние габаритные огни
5	10А Аварийная сигнализация
6	20А Обогреватель заднего стекла
7	30А Стекло подъемники
8	40А Система пуска
9	40А Зажигание, впрыск
10	30А Вентилятор радиатора
11	30А Ближний свет
12	20А Система управления двигателем
13	80А Генератор
A	Реле габаритов
B	Реле фар головного света
C	Реле вентилятора радитора
D	Реле стартера
E	Реле системы пуска, генератор

Блок на АКБ

Располагается на плюсовой клемме аккумуляторной батареи.

Обозначение

• 16 – 60А Анти блокировочная система тормозов (ABS)
• 17 – 20А Противотуманные фары
• 18 – 80А Свечи накаливания

Дополнительные элементы

Рядом с основным блоков крепится дополнительный блок.

Схема

Описание

• 14 – 25А Электро вентилятор конденсора
• 15 – 10А Компрессор кондиционера
• J – резерв
• F – Реле компрессора кондиционера
• G – Реле электро вентилятора конденсора

Так же с правой стороны подкапотного пространства возможна установка некоторых реле.

Назначение

1. реле сигнала
2. реле АБС

Главный блок

Находится с левой стороны рядом с аккумулятором.

Схема с крышки блока

Обозначение

1	15А Стоп-сигнал
2	10А Аварийная сигнализация
3	15А Противоугонные фонари
4	10А Габаритные огни
5	10А Габаритные огни
6	10А Кондиционер
7	10А Дальний свет фар
8	10А Звуковой сигнал
9	10А Радио
10	10А Лампы освещения салона
11	20А Диагностика двигателя
12	30А Электрические стеклоподъемники
13	30А Вентилятор радиатора системы охлаждения
14	40А Фары головного освещения
15	30А Замок зажигания
16	60А Предохранитель
17	25А Кондиционер
18	100А Генератор

Дополнительный блок

Тут располагаются предохранители и реле отвечающие за систему кондиционирования и обогрев.

На этом всё. А если Вам есть чем дополнить материал – пишите в комментарии.

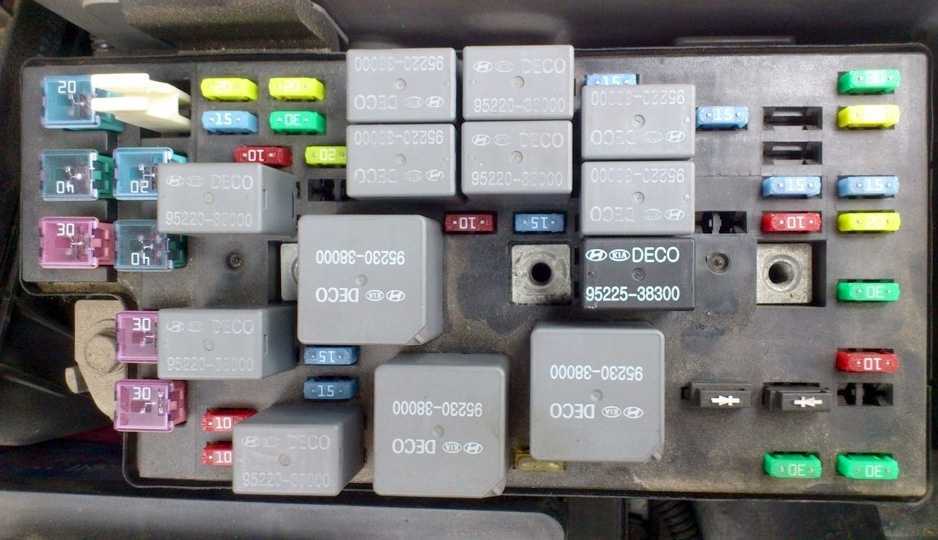

Блок под капотом

Он расположен в левой части моторного отсека, рядом с аккумуляторной батареей.

Magentis 1

Картина

Пример диаграммы

Расшифровка предохранителей

COMD FAN	Вентилятор кондиционера 20А
PWRWIND	Электрические стеклоподъемники 40А
АБС 2	30А АБС
IGN SW-1	Замок зажигания 30А
АБС 1	30А АБС
IGN SW-2	Замок зажигания 30А
RAD FAN MTR	Электродвигатель вентилятора радиатора 30А
1 ТОПЛИВНЫЙ НАСОС	Топливный насос 20А
2 HD LP LO	Ближний свет фар 15А
3 АБС	10А система АБС
4 ИНЖЕКТОР	Инжектор 10А
5 A / C COM PR	Компрессор кондиционера 10А
6 АТМ РАССТОЯНИЕ	Реле ATM 20A
7 CURATE	Реле 30А электронного блока управления двигателем
8 КАТУШКА IG	20А Катушка зажигания, датчик неисправности зажигания
9 ОЗСНСР	Датчик кислорода 15А
10 ЭКЮ	15A ECM, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, серворегулятор скорости xx, dpkv
11 РОГ	Сигнал 10А
12 ГОЛОВКА LP HI	Фары дальнего света 15А
13 LP ПРОМЫВКА ГОЛОВКИ	Электродвигатель омывателя фар 20А
14 ДХО	15А противоугонная система
15 ЛЯГУШКА	15A Передние противотуманные фары
16 ГОЛОВКА НД НИЗКАЯ ПРАВ	Ксеноновые фары 15А
17 ЗАПАСНОЙ	Запасной предохранитель на 30 А
18 ЗАПЧАСТИ	Запасной предохранитель 20А
19 ЗАПАСНОЙ	Замена предохранителя 15А
20 ЗАПАСНЫХ ЧАСТЕЙ	Запасной предохранитель 10А
21 ВОЗДУХОДУВКА	Вентилятор отопителя 30А
ПРЕДОХРАНИТЕЛЬ 22 PWR-2	Предохранитель блока питания 30А 2
23 FWRAMP	Усилитель звука 20А
24 ОТКРЫВАЮЩАЯСЯ КРЫША	15A Дверь, диагностический разъем
25 VAIL LP	Реле крышки багажника 20А
26 PWR ПРЕДОХРАНИТЕЛЬ-1	Предохранитель 1 питания 30А, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ЭКЮ	10A Электронный блок управления двигателем
28 RRHTD	Реле на 30А обогрева заднего стекла и боковых зеркал.

Описание реле

РОГОВОЕ РЕЛЕ	Сигнальное реле
HDLP_LOW RELAY	Реле фар
RAD FAN_HI РЕЛЕ	Реле вентилятора радиатора
RAD FAN_RELÈ LOW	Реле вентилятора радиатора
F / РЕЛЕ НАСОСА	Реле топливного насоса
РЕЛЕ ОЧИСТИТЕЛЯ	Реле стеклоочистителя
ПУСКОВОЕ РЕЛЕ	Реле стартера
РЕЛЕ КОНТРОЛЯ АТМ	Реле управления АКПП
РЕЛЕ A / CON	Реле кондиционера

Magentis 2

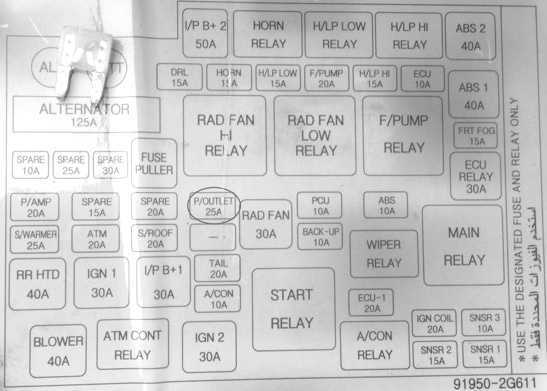

Схема

Деловое свидание, встреча

I / PB + 2	50A На панели B +
АБС 2	40А АБС
ДХО	Дневные ходовые огни 15А
РОГ	Сигнал 15А
НИЗКИЙ H / LP	Фары 15А
F / НАСОС	20А Топливный насос
H / LP HI	Фары 15А
ЭБУ	10А Блок управления двигателем
АБС 1	40А АБС
ALT	Генератор 125/150 А
ЗАМЕНА	Запасной предохранитель 10А
ЗАМЕНА	Замена предохранителя 15А
ЗАМЕНА	Запасной предохранитель 20А
FRTFOG	15A Передняя противотуманная фара
РЕЛЕ ЭБУ	30А Блок управления двигателем
УСИЛИТЕЛЬ МОЩНОСТИ	Усилитель звука 20А
ЗАМЕНА	Замена предохранителя 15А
ЗАМЕНА	Запасной предохранитель 20А
P / ВЫХОД	Розетка 25А
РАД ВЕНТИЛЯТОР	Вентилятор радиатора 30 / 40А
PCU	10A Датчики системы управления трансмиссией, TCU
Брюшные мышцы	10А АБС
ВЫСТРЕЛИЛ	Подогрев сидений 25А
Банкомат	20А Управление АКПП
S / КРЫША	20А люк на крыше
ЗАМЕНА	Запасной предохранитель 20А
РЕЗЕРВНОЕ КОПИРОВАНИЕ	10A Задний фонарь
RR HTD	40А Обогрев заднего стекла
IGN 1	Зажигание 30А
B+	30A B панель B +
ХВОСТ	20А Задний фонарь
A / CON	10А Кондиционер
ЭБУ-1	20А Блок управления двигателем
КАТУШКА ЗАЖИГАНИЯ	Катушка зажигания 20А
СНСР 3	Датчики 10А
ВОЗДУХОДУВКА	Вентилятор 40А
IGN 2	Зажигание 30А
СНСР 2	Датчики 15А
РОГОВОЕ РЕЛЕ	Сигнальное реле
HDLP_LOW RELAY	Реле фар
RAD FAN_HI РЕЛЕ	Реле вентилятора радиатора
RAD FAN_RELÈ LOW	Реле вентилятора радиатора
F / РЕЛЕ НАСОСА	Реле топливного насоса
РЕЛЕ ОЧИСТИТЕЛЯ	Реле стеклоочистителя
ГЛАВНОЕ РЕЛЕ	Главное реле
ПУСКОВОЕ РЕЛЕ	Реле стартера
РЕЛЕ КОНТРОЛЯ АТМ	Реле управления АКПП
РЕЛЕ A / CON	Реле кондиционера

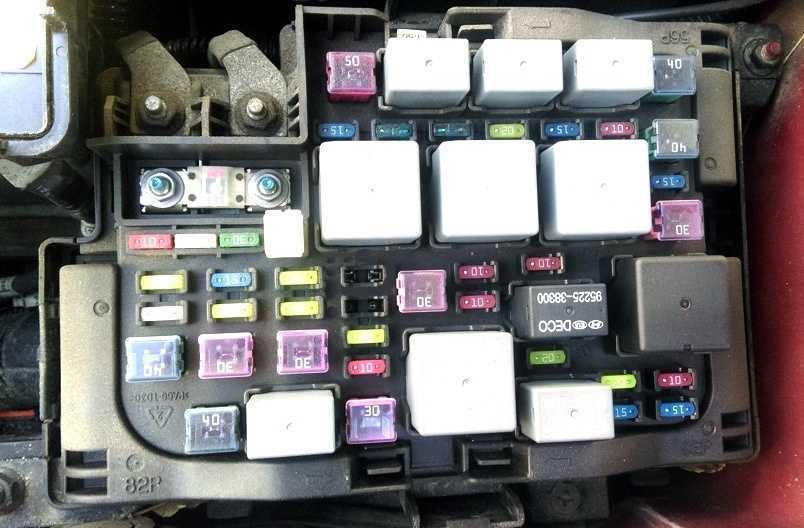

Дополнительный блок

Устанавливается спереди под сажей в моделях Magentis с дизельными двигателями.

Описание

ФИТИНГ ПРЕДОХРАНИТЕЛЯ СВЕЧИ ЗАЖИГАНИЯ	Штекер предпускового подогрева 80А, Воздушный отопитель
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ №1	PTC 50A реле нагревателя 1
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 2	Реле 2 нагревателя PTC 50A
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 3	Реле нагревателя PTC 50A 3
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	40A Подогреватель топливного фильтра
РЕЛЕ СВЕЧИ ЗАЖИГАНИЯ	Реле штекера предпускового подогрева
РЕЛЕ НАГРЕВАТЕЛЯ PTC №1	Реле 1 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ PTC №2	Реле 2 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ PTC № 3	Реле нагревателя PTC 3
РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	Реле подогревателя топливного фильтра

Схема блока предохранителей на Mitsubishi Colt 4-го поколения с расшифровкой

Автомобили Colt 4-го поколения были представлены в марте 1992 г. как модели следующего 1993 г. Жизненный цикл модификации оказался коротким: уже в 1996 г. на конвейер встали автомобили V серии. ТС сборки до 2002 г. унифицированы по конструкции и шасси с моделью Mirage. С 2003 г. начался выпуск Colt с кузовом Z30 и оригинальной платформой, а с 2007 г. для рынка Тайваня стали собирать модификацию Colt Plus, которая отличается увеличенной задней частью кузова (в РФ она практически не встречается).

Для авто 1993 года

На Митсубиси Кольт IV предохранители стояли в цепях питания:

• электромотора для привода крыльчатки системы отопления;
• фронтальной и задней светотехники;
• подушек безопасности;
• комбинации приборов и сигнального зуммера;
• часов и гнезда прикуривателя;
• клаксона;
• системы очистки ветрового стекла;
• модуля управления кондиционером, люка в крыше и обогрева сидений (опции, оборудование ставилось за доплату).

Электрическая система характеризовалась простотой, в салонной коробке имелось всего 17 гнезд для предохранителей. Расположение вставок на ТС с правым рулем несколько отличалось от моделей с левым размещением места водителя.

Обозначение предохранителей на схеме.

Для автомобилей 2003 года

На Colt образца 2003 г. предохранители располагались в линиях питания:

• стеклоподъемников;
• центрального замка;
• внешней светотехники;
• компрессора климатической установки (при наличии);
• систем безопасности (подушек, модуля ABS);
• контроллера силовой установки и автоматической коробки (опция).

Для Mitsubishi Colt 2006–2007 годов

С 2006 г. расположение и назначение основных элементов в коробках не изменились, но появились дополнительные позиции и был скорректирован номинал нескольких вставок. В моторном отсеке стояли предохранители, рассчитанные на силу тока от 30 А до 120 А. Перемычки защищали линию салонного щитка, генератора, контроллера блока ABS и электрического усилителя руля.

Основные неисправности и способы их устранения

Чаще всего ремень просто перетирается, рвется. Даже если его целостность окончательно не нарушена, но заметны серьезные дефекты, нужно заменить деталь как можно быстрее.

Что касается неполадок с подшипниками, то обычно о них свидетельствует легкий свист. В этом случае данные детали также необходимо заменить.

Старое устройство

Такие модели данной марки, как Митсубиси Галант и Митсубиси Каризма, обладают современным и мощным генератором. Практика пользования такими автомобилями и отзывы владельцев говорят о том, что менять ремень приходится только через 60 т. км пробега. На деле же общая цифра может быть значительно выше.

Что касается подшипников, то они также редко выходят из строя. Нередко общий срок их службы равен всему периоду работы генератора. Из-за специфики расположения и других факторов чаще приходится заменять задний, а не передний. Впрочем, лучше поменять оба сразу.

Из других деталей часто прогорают щетки. Также возможны проблемы с диодным мостом.

Что касается способов исправления неисправностей, то выход по сути один – заменить поврежденную деталь. Правда, ремень может иногда просто вылетать со своего места из-за проблем с направляющими. Но и в этом случае его лучше потом заменить, потому что такая ситуация почти всегда приводит к дефектам и нарушению целостности.

В ролике ниже вы найдете советы по устранению свиста из проблем с РГ (автор видео — Сергей Герасимов).

Предохранители и реле Mitsubishi Colt (Z30), 2002 — 2011

Большинство цепей питания электрооборудования японского хэтчбека защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.

Информация по схемам актуальна для автомобилей Митсубиси Кольт Z30 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

В салоне

Монтажный блок находится с водительской стороны внизу панели приборов за пластиковой крышкой.

Описание предохранителей в монтажном блоке салона Кольт
Фото — пример.
Схема.
№	Ток, А	Расшифровка
1	40	Замок зажигания
2	40	Главный переключатель стеклоподъемников, электроприводы стеклоподъемников
3	40	Электродвигатель вентилятора радиатора и конденсатора кондиционера
4	40	Реле управления роботизированной коробкой передач, блок управления двигателем и роботизированной коробкой передач, рычаг переключения передач
5	30	Предохранитель №11, обогреватель стекла задней двери
6	30	Подогреватели передних сидений
7	—
8	40	Электродвигатель вентилятора отопителя, резистор электродвигателя вентилятора отопителя, блок управления ETACS
9	10	Блок управления ETACS, многофункциональный дисплей, магнитола
10	10	Комбинированный подрулевой переключатель, комбинация приборов, блок управления ETACS, фонарь освещения багажного отделения, многофункциональный дисплей, магнитола, датчик освещения и датчик дождя, фонарь освещения салона
11	7,5	Обогреватели боковых зеркал заднего вида
12	7,5	Электропривод люка крыши в сборе
13	20	Блок управления ETACS, электродвигатель очистителя лобового стекла
14	7,5	Блок управления кондиционером или отопителем, лампа подсветки центральной консоли, выключатель противотуманных фар, выключатель аварийной сигнализации, передний габарит (правый), выключатель подогревателя сиденья, задний габарит (правый)
15	7,5	Лампы подсветки номерного знака, передний габарит (правый), задний габарит (левый)
16	20	компрессор кондиционера, датчик расхода воздуха, датчик положения распределительного вала, датчик положения коленчатого вала, главное реле системы впрыска, блок управления (двигателем двигателем и роботизированной коробкой передач), форсунки, электромагнитный клапан управления подачей масла, кислородный датчик, электромагнитный клапан продувки адсорбера, реле сервопривода дроссельной заслонки
17	15	Топливный модуль (бензонасос) и датчик уровня топлива
18	10	Звуковой сигнал, реле звукового сигнала
19	10	Фары (левый)
20	10	Фары (правые)
21	—
22	—
23	7,5	Электроприводы боковых зеркал заднего вида
24	7,5	Реле противотуманных фар и фонарей
25	15	Разъем подсоединения дополнительного оборудования (предохранитель прикуривателя)
26	15	Блок управления ETACS, электропривод очистителя заднего стекла
27	20	Электродвигатель люка крыши в сборе
28	—
29	—
30	—
31	10	Блок управления ETACS
32	—
33	15	Диагностический разъем, блок управления ETACS
34	15	Реле противотуманных фар и фонарей
35	10	Подрулевой комбинированный переключатель, корректор фар, фара (левая)
36	10	Фара (правая)
37	7,5	Рычаг переключения передач, фонари заднего хода, блок управления SRS
38	7,5	Блок управления (двигателем, двигателем и роботизированной коробкой передач), реле топливного насоса
39	10	Катушки зажигания
40	7,5	Блок управления (ABS или систем ABS/ASC, ESP, ETACS, SRS), подрулевой комбинированный переключатель, комбинация приборов датчик поперечного ускорения и угловой скорости, датчик положения рулевого колеса
41	7,5	Блок управления (кондиционером или отопителя), реле электродвигателя вентилятора отопителя, реле электродвигателя вентилятора радиатора и конденсатора кондиционера, электродвигатель вентилятора датчика температуры воздуха в салоне, сервопривод заслонки выбора режима забора воздуха, реле обогревателя стекла задней двери, реле подогревателей передних сидений
42	15	Блок управления (ABS или систем ABS/ASC), дополнительный стоп-сигнал, стоп-сигналы
43	—
44	—
Схема реле

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Не работает свет салона на Мицубиси Лансер 9

На первый взгляд такая проблема весьма несущественна, но иногда доставляет много неудобств. Большая часть владельцев этой марки при возникновении такой проблемы, обращается за помощью к специалистам. Однако даже не имея специального образования, решить такую проблему самостоятельно вполне реально. Желательно иметь измерительный прибор и немного познаний из области электротехники. В качестве измерительного прибора подойдёт автомобильный тестер или мультиметр.

С чего начать поиски неисправности?

В автомобилях, и не только, все электрические цепи защищены предохранителями. Мицубиси Лансер не является исключением. В этой модели в моторном отсеке установлена пластиковая коробочка жёлтого цвета. В ней установлены два предохранителя, которые в полной мере относятся к освещению салона. Предохранители обеспечивают прохождение тока силой 10 Ампер. Кроме этого они защищают цепи питания автомобильных часов, аудиосистемы, освещение багажника.

Плавкую вставку можно оценить визуально, но лучше проверить его автомобильным тестером или установкой нового прибора. Если после установки новой плавкой вставки она перегорает, это значит, что в цепи имеется короткое замыкание, которое нужно устранить. Также тестером проверяют наличие напряжения питания на ножках предохранителей. После этого автомобильным тестером проверяют его поступление на разъём С-27 в районе левой ноги. На его 4 ножке оно должно присутствовать. В противном случае проверяют весь жгут проводов от блока предохранителей до этого разъёма.

Иногда при замене перегоревших ламп происходит короткое замыкание с далеко идущими последствиями. За работу системы освещения в салоне автомобиля отвечает блок ETACS. С его помощью происходит плавное отключение освещения после закрытия дверей. Этот блок представляет собой радиоэлектронное устройство. Сразу следует предупредить, что его ремонт под силу специалистам с опытом подобных работ.

В этом узле часто выходит из строя транзистор с обозначением К2415. В радио магазине следует подобрать прибор или его аналог и установить взамен вышедшего из строя. Для этого блок отсоединяют от монтажного блока. Это сделать несложно, так как его крепление осуществляется при помощи защёлок. Отсоединяют от него все разъёмы и извлекают плату устройства. Паять следует паяльником небольшой мощности, чтобы не перегреть дорожки печатной платы. После такой замены блок начинает работать.

Блок в салоне

Расположен под панелью приборов со стороны водителя.

Назначение предохранителей

p, blockquote 12,0,0,0,0 —>

1	15А Стекло очиститель заднего стекла
2	Резерв
3	10А Радио, Аудио
4	15А Прикуриватель
5	10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой
6	10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля
7	20А Контроль двигателя
8	10А Фонари заднего хода
9	10А Задний противотуманный фонарь
10	20А Центральный замок
11	30А Обогреватель заднего стекла
12	30А Нагреватель
13	20А Люк на крыше
14	10А АБС
15	20А Сиденье с подогревом
16	10А Зеркала с подогревом
17	Резерв
18	Резерв
19	Резерв
20	Резерв

Обозначение реле

p, blockquote 14,0,0,0,0 —>

1. Реле задних противотуманных фонарей
2. Реле электропривода стекло подъемников
3. Реле генератора
4. Реле электродвигателя вентилятора отопителя – задний кондиционер
5. Реле обогревателя заднего стекла
6. Реле электродвигателя вентилятора отопителя — передний кондиционер
7. Реле вспомогательных цепей зажигания

Предохранители и блоки реле для Mitsubishi Mirage (2012-2019) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Mitsubishi Mirage (2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019).

Проверка и замена предохранителей

Чтобы предотвратить повреждение электрической системы из-за короткого замыкания или перегрузки, каждая отдельная цепь оснащена предохранителем.

Используйте схемы расположения предохранителей и таблицы соответствия, чтобы проверить предохранитель, связанный с неисправностью. Посмотрите через чистую сторону предохранителя, чтобы увидеть, не отделился ли металлический провод внутри. Если это так, предохранитель перегорел и его следует заменить. Используйте съемник для предохранителей (расположенный в блоке предохранителей в моторном отсеке), чтобы удалить предохранители. Зажмите его на предохранителе, который вы хотите удалить, и вытяните предохранитель прямо из блока предохранителей. Надежно вставьте новый предохранитель такой же емкости в соответствующий разъем.

Если предохранитель не перегорел, проблема должна быть в другом. Обратитесь к авторизованному дилеру Mitsubishi Motors или в ремонтную мастерскую по вашему выбору для проверки системы.

Уведомление

• Перед заменой предохранителя всегда отключайте электрические элементы предохранителя и переводите ключ зажигания в положение «LOCK» или переводите рабочий режим в положение OFF.
• Не ремонтируйте предохранители и никогда не используйте предохранители с емкостью, превышающей указанную, или любые заменители, такие как проволока, фольга и т. Д. Это может вызвать нагрев проводки цепи и вызвать пожар.
• Если новый предохранитель снова перегорит через короткое время, обратитесь к авторизованному дилеру Mitsubishi Motors или в ремонтную мастерскую по вашему выбору, чтобы найти и устранить причину.

Схема блока предохранителей в моторном отсеке

В моторном отсеке блок предохранителей расположен, как показано на рисунке. Нажимая на язычок (A или B), поднимите крышку.

Запасные предохранители находятся в блоке предохранителей в моторном отсеке.

Блок предохранителей не содержит запасных предохранителей на 7,5 А, 10 А или 15 А. Если один из этих предохранителей перегорел, замените его следующим предохранителем.

• 5 А: Наружные зеркала заднего вида
• 10 А: Вариант
• 15 А: прикуриватель

При использовании запасного предохранителя как можно скорее замените его предохранителем правильной мощности.

Как заменить предохранители и реле Mitsubishi Space Star

MITSUBISHI SPACE STAR. Замена лампочек подсветки отопителя. Ремонт отсека пепельницы.

Всем привет! С наступившем 2019 годом! счастья, здоровья семейного и финансового благополучия! Видео снимал…

MITSUBISHI SPACE STAR, CARISMA. Блок стеклоподъемников с Алиэкспресс.

Всем привет. Как всегда есть свои нюансы даже здесь. Приятного просмотра. Брал здесь: https://ru.aliexpress.com/item/MR740599-M…

Всем привет. Пришла очередь замены датчика включения заднего хода. Приятного просмотра. Я в ВК: https://vk.com/ivan_fi…

Ремонт кнопки стеклоподъемника MITSUBISHI SPACE STAR, CARISMA.

Привет друг. В этом видео рассмотрим самый простой способ отремонтировать кнопку стеклоподъемника. В этом…
