Где находится предохранитель штатной магнитолы на Мицубиси Паджеро 3?
Мы будем сейчас поиск предохранителя в штатной магнитоле вашего Митсубиси Паджеро 3 . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Однако, в зависимости от типа вашего автомобильного радиоприемника, оно может находиться в двух разных местах. Обычно он подключается к 12-вольтовым розеткам на центральной консоли. Мы откроем два места где предохранитель автомагнитолы вашего мицубиси паджеро 3 можно определить.
Установка предохранителя оригинальной автомагнитолы на Митсубиси Паджеро 3
.Если у вас на Митсубиси Паджеро 3 осталась оригинальная магнитола, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля. Вот шаги, которые необходимо выполнить для остальной части процедуры:
Просмотрите руководство по эксплуатации на крышке блока предохранителей
найти предохранитель автомагнитолы вашего Mitsubishi Pajero 3 , следует отметить как «Радио» или «звуковая система»
Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.
Если он неисправен, замените его новым предохранителем. , в противном случае отнесите свой автомобиль к автомеханику, чтобы он мог более внимательно изучить причину вашей проблемы.
После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.
Замена предохранителя на головном устройстве другого производителя на Митсубиси Паджеро 3
Наконец, мы откроем случай с автомобильным радиоприемником, купленным в магазинах, и как обнаружить предохранитель автомагнитолы на мицубиси паджеро 3 по этому сценарию . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:
- Выньте автомагнитолу из вашего Mitsubishi Pajero 3. , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
- В задней части автомагнитолы вашего Митсубиси Паджеро 3 вы должны увидеть на проводах питания единственный черный блок предохранителей, откройте его, именно в нем вы обнаружите предохранитель автомагнитолы вашего Митсубиси Паджеро 3
- Это предохранитель из прозрачного стекла, так что теперь вы сможете заменить предохранитель на мицубиси паджеро 3
Теперь ты знаешь как найти предохранитель автомобильного радиоприемника , если вы ищете других предохранители как предохранитель стартера на мицубиси паджеро 3, или предохранитель рупора, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.
Чтобы получить больше советов по Mitsubishi Pajero 3, взгляните на Мицубиси Паджеро 3 категория.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Предохранители и реле
Работа автомобильной электроники не может всегда быть стабильной, ведь эксплуатируем мы машину в разных условиях. На электронные системы воздействует нагрузка разного свойства. Чтобы вся система неожиданно не перегорела, устанавливаются реле и КЭА.
Основная задача элементов
Итак, основной функцией КЭА является защитить цепь соединений от перегорания. Реализовывается такая задача довольно просто – когда в течении длительного времени вольтаж превышает заданное производителем значение, система выводит из строя одно звено или группу компонентов. Соответственно, это приводит к размыканию цепи, и предотвращает короткие замыкания.
Основное назначение предохранителя
Другими словами, защитная деталь берет удар на себя. «Жертвуя» собой, она не дает сгореть всей электронике. Достаточно заменить сгоревший элемент новым, чтобы вновь оживить системную защиту.
Подбор
Рекомендуется грамотно подбирать КЭА автомобильной электроцепи, дабы от них был толк. Вот несколько дельных рекомендаций, как их проверить:
- следует установить их и завести машину – элемент не должен перегореть;
- цепь компонентов обязана проходить тест на взаимоизбирательность – в случае КЗ, сгореть обязан только один предохранитель (тот, который ближе к очагу замыкания).
Чтобы верно подобрать модель, рекомендуется воспользоваться следующей формулой.
Формула
Тем самым, пользуясь этой формулой, удастся грамотно подбирать предохранители к машине.
Лучше обратить внимание на цвет, который соответствует определенному номиналу. Как правило, КЭА черного цвета являются самыми меньшими по номиналу, сиреневого – самые высокие. Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками
Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками.
Набор автомобильных КЭА
Расположение
Диспозиция бывает разной, все зависит от конкретного производителя. В автомобилях Митсубиси монтажный блок с реле устанавливается и под капотом и на приборной панели в салоне. Ниже подробно будет указано, где он расположен на конкретных моделях.
Почему монтажный блок (МБ) не расположить в одном месте? Дело в том, что защитных электрокомпонентов бывает на современном автомобиле очень много, поэтому для удобства МБ бывает несколько.
Дополнительная информация
Наглядный пример расположения блоков можете посмотреть в данном видео. А если останутся вопросы, задавайте их в комментарии.
p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Mitsubishi Pajero (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015).
Проверка и замена предохранителей
Чтобы предотвратить повреждение электрической системы из-за короткого замыкания или перегрузки, каждая отдельная цепь оснащена предохранителем.
Используйте схемы расположения предохранителей и таблицы соответствия, чтобы проверить предохранитель, связанный с неисправностью. Посмотрите через чистую сторону предохранителя, чтобы увидеть, не отделился ли металлический провод внутри. Если это так, предохранитель перегорел и его следует заменить. Используйте съемник для предохранителей (расположенный в крышке блока предохранителей в салоне), чтобы извлечь предохранители. Зажмите его на предохранителе, который вы хотите удалить, и вытяните предохранитель прямо из блока предохранителей. Надежно вставьте новый предохранитель такой же емкости в соответствующий разъем.
Если предохранитель не перегорел, проблема должна быть в другом. Обратитесь к авторизованному дилеру Mitsubishi Motors или в ремонтную мастерскую по вашему выбору для проверки системы.
Уведомление
- Перед заменой предохранителя всегда отключайте электрические элементы предохранителя и переводите ключ зажигания в положение «LOCK» или переводите рабочий режим в положение OFF.
- Не ремонтируйте предохранители и никогда не используйте предохранители с емкостью, превышающей указанную, или любые заменители, такие как проволока, фольга и т. Д. Это может вызвать нагрев проводки цепи и вызвать пожар.
- Если новый предохранитель снова перегорит через короткое время, обратитесь к авторизованному дилеру Mitsubishi Motors или в ремонтную мастерскую по вашему выбору, чтобы найти и устранить причину.
Емкость предохранителя и название защищаемых предохранителями электрических систем указаны на внутренней стороне крышки, расположенной в области ног водителя, и на внутренней стороне крышки блока предохранителей, расположенных в моторном отсеке.
Схема блока предохранителей на приборной панели
Блок предохранителей в салоне расположен за крышкой перед сиденьем водителя в положении, показанном на рисунке. Потяните крышку (A), чтобы снять ее.
Запасные предохранители находятся в крышке блока предохранителей, но в ней нет запасных предохранителей на 7,5 А и 15 А. Если перегорел предохранитель одной из этих мощностей, временно замените его, взяв аналогичный из следующих источников:
- 5A: Наружные зеркала заднего вида.
- 15A: прикуриватель
Как можно скорее замените одолженный предохранитель.
Схема блока предохранителей в моторном отсеке
В моторном отсеке блок предохранителей расположен, как показано на рисунке. Нажимая на язычок, поднимите крышку.
Перестала работать магнитола и прикуриватель. В коробочке под капотом рядом с аккумулятором надписи иероглифами, но все предохранители целы. Где-то есть ещё блок? И какой там предохранитель?
Mitsubishi Pajero Junior 1996, двигатель бензиновый 1.1 л., 86 л. с., полный привод, автоматическая коробка передач — поломка
Mitsubishi Pajero Junior, 1996
Mitsubishi Pajero Junior, 1996
Комментарии 11
загораем на югах=)
Всем спасибо, предохранитель опознан и пойман
Там, где сказали ниже, под рулём, номер 8. Сука, очень неудобный доступ. Типично японская фишка.
обычно в салоне этот предохранитель, где-то под рулем
Когда то был лансер, предохранитель был на самом прикуривателе сзади.
Подробнее. №8 в салоне.
Могу ошибиться, но вроде в салоне, со стороны водителя. На 15А, т.е. синий.
Под рулем, откручиваем два самореза, снимаем накладку, там блок реле и предохранителей.
Под капотом обычно только силовые предохранители и предохранители системы охлаждения, кондиционирования и прочего подкапотного содержимого. Предохранители освещения и внутрисалонного оборудования на японских машинах обычно расположены за накладками боковых панелей в ногах.
-
Как смотреть видеорегистратор через браузер
-
Схема подключения стартера на ниве шевроле
-
Проскакивает стартер при запуске что делать ваз 2109
-
Какой компрессор кондиционера стоит на калине
- Не работает компрессор мерседес w208
Схема блока предохранителей Mitsubishi Montero (Pajero) 3 реле с назначением и расположением
Модель 3 поколения Mitsubishi Pajero выпускалась в 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах.
Mitsubishi Montero 3 Mitsubishi Shogun. Mitsubishi Montero 3
Содержимое
- 1 Расположение блоков
- 2 Блок предохранителей в салоне
- 3 Борьба и реле моторного отсека
- 3.1 Основная коробка предохранителя
- 3.2 РЕЛЕКА
2
Датчик температуры воздуха на впуске (кондиционер/отопитель)
4
Блок управления двигателем вентилятора кондиционера / отопителя (ручной контроль температуры)
5
Блок управления вентилятором кондиционера / отопителя — задний
6
Датчик солнечного света (система кондиционирования воздуха)
7
Антенный блок
8
Датчик удара (подушка безопасности), передний левый
9
Датчик удара (подушка безопасности), правый передний
)
16
Diagnostic connector (DLC) 2 – 3.
5 (6G74) / 3.2D (4M41)
17
Differential lock control unit – rear
19
Coolant heater relay 1
20
Реле датчика уровня моторного масла
21
Датчик уровня моторного масла
22
Электронный блок управления 4WD
23
Электронный блок управления 4WD
23
Блок управления.0047
24
БЛОКА / РЕЛЕРСКОЙ РАБОР, ОТДЕЛ 2
25
БЛАГОВЫЙ БОЛЬШ
Блок предохранителей/реле на приборной панели
28
Резистор электровентилятора отопителя
29
Датчик температуры на выходе из отопителя — задний
0047
Heater radiator temperature sensor
31
Horn 1 – behind the front bumper
32
Horn 2 – behind the front bumper
33
Electronic immobilizer control unit
34
Блок управления иммобилайзером – 2.
5D (4D56T)
40
Блок управления раздаточной коробкой
41
Блок управления электронной коробкой передач
Блок предохранителей в салоне
Расположен под приборной панелью со стороны водителя.
Legend
Diagram
Assignment
| 1 | 15A Glass rear window cleaner |
| 2 | Reserve |
| 3 | 10A Radio, Audio |
| 4 | 15А Прикуриватель 9(4D56T), differential lock control unit, 4WD electronic control unit, SRS system, throttle valve solenoid valve, vehicle speed sensor |
| 7 | 20A Engine control |
| 8 | 10A Reversing lights |
| 9 | 10A задняя лампа FOG |
| 10 | 20A Центральная блокировка |
| 11 | 30A Нагретое заднее окно |
| 12 | 30A Heater |
| 12 | 30A Heater |
| 12 | 30A Heater |
| 12 | 30A |
| 12 | 30A |
| 12 | 30A |
| 13 | 20A Roof hatch |
| 14 | 10A ABS |
| 15 | 20A Heated seat |
| 16 | 10A Heated mirrors |
| 17 | Reserve |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
Реле
- Реле заднего туманного лампы
- Реле электрического привода стеклянных подъемников
- Реле генератора
- Реле отображаемого нагревателя
- 2
- 9
- 9
- 9. Кондиционер
- Реле вспомогательных цепей зажигания
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Как производится замена предохранителей
Чтобы поменять перегоревшие предохранители на Паджеро 3, следуйте алгоритму ниже:
- Заглушите двигатель.
- Ознакомьтесь с планом расположения отсеков защитных элементов. Схема изображена в инструкции к транспортному средству.
- Найдите, где находится необходимый отсек.
- Снимите защитную крышку отдела.
- Проверьте соответствие плана крепления устройств в регламенте и на автомобиле.
- Найдите нужное звено, используя нумерацию.
- Выньте перегоревший сегмент и поместите новый с помощью пинцета или щипцов.
- Закройте монтажный отсек крышкой.
- Проверьте работоспособность оборудования.
Если после установки нового звена неисправность не устранена, обратитесь к специалисту. Необходимо выявить причину высокой нагрузки в электрической цепи. Использовать такое транспортное средство небезопасно.
Дополнительная информация
Наглядный пример расположения блоков можете посмотреть в данном видео. А если останутся вопросы, задавайте их в комментарии.
p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>
Источник статьи: http://vsepredohraniteli.ru/mitsubishi/pajero2.html
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
- Правообладателям
- Политика конфиденциальности
Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Предохранители в Паджеро Спорт и L200 (1996—2008)
На этих популярных внедорожниках группа КЭА и реле диспозируются под капотом (главная группа и дополнительная), на плюсовой клемме АКБ (3 силовых), на панели приборов (комбинация реле и КЭА). Группа КЭА Паджеро Спорт 1 и L200, расположенная в моторном отсеке, на фото ниже обозначена цифрой 11.
Обозначения и функция кэа главной группы
| Номер предохранителя или обозначение реле | Сила тока (А) | Цвет | Назначение |
|---|---|---|---|
| 1 | 10 | Красный | Освещение салона |
| 2 | 10 | Красный | Дальний свет |
| 3 | 10 | Красный | Задние габаритные огни |
| 4 | 10 | Красный | Задние габаритные огни |
| 5 | 10 | Красный | Аварийная сигнализация |
| 6 | 30 | Розовый | Электровентилятор климатического блока |
| 7 | 30 | Розовый | Кондиционер |
| 8 | 40 | Зеленый | Система пуска |
| 9 | 40 | Зеленый | Выключатель (замок) зажигания |
| 10 | 30 | Розовый | Стеклоподъемники |
| 11 | 30 | Розовый | Ближний свет |
| 12 | 20 | Синий | Система управления двигателем |
| 13 | 80 | Бесцветный | Генератор |
| A | Реле электровентилятора климатического блока | ||
| B | Реле фар головного света | ||
| C | Реле противотуманных фар | ||
| D | Реле стартера | ||
| E | Реле системы пуска |
Дополнительный МБ открывается путем отжатия фиксаторов и снятия крышки.
Обозначение реле и КЭА добавочный блок
| Обозначение предохранителя/реле | Сила тока (А) | Цвет | Назначение |
|---|---|---|---|
| 14 | 25 | Серый | Электровентилятор конденсора |
| 15 | 10 | Красный | Компрессор кондиционера |
| F | Реле компрессора кондиционера | ||
| G | Реле электровентилятора конденсора |
3 элемента расположены на плюсовой клемме аккумулятора.
Их предназначение: система АБС (желтый на 60 А), противотуманки (синий на 20 А) и свечи (прозрачный или черный на 80 А). Еще один МБ расположен в салоне.
| Номер | Сила тока (А) | Цвет | Назначение |
|---|---|---|---|
| 1 | 10 | Красный | Указатели поворота |
| 2 | 10 | Красный | Медиасистема |
| 3 | 15 | Синий | Централизованная блокировка замков дверей |
| 4 | 10 | Красный | Реле электровентилятора климата |
| 5 | 15 | Синий | Прикуриватель |
| 6 | 20 | Желтый | Дворник ветрового стекла |
| 7 | 10 | Красный | Фонари света заднего хода |
| 8 | 10 | Красный | Комбинация приборов |
| 9 | 10 | Красный | Стоп-сигналы |
| 10 | 10 | Красный | Звуковые сигналы |
| 11 | 10 | Красный | Электростеклоподъемники |
| 12 | 10 | Красный | АКП |
| 13 | 15 | Синий | ТНВД |
| 14 | 15 | Синий | Привод люка в крышке |
В скором времени обещаем подготовить материал, в котором будет описано, где расположены защитные элементы на Mitsubishi Pajero 3, а также блок предохранителей Митсубиси Паджеро 2.
Для идентификации автомобиля и достоверного подбора блок предохранителей Mitsubishi Pajero II V3W,V2W,V4W Внедорожник закрытый, следует внимательно выбрать модификацию транспортного средства
Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства
Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.
Схема блока предохранителей Mitsubishi Montero Sport 3 (Pajero) реле с обозначением и расположением
Митсубиси Паджеро Спорт поколения выпускался в 2016, 2017, 2018, 2019, 2020, 2021 годах.
Montero Sport 3 / Challenger 3
Блок предохранителей в салоне
Расположен в нижней части приборной панели со стороны водителя за защитной крышкой.
Location
Diagram
Assignment
| 1 | 7.5A Parking lights (left) |
| 2 | 15A Cigarette lighter |
| 3 | 10А Катушка зажигания |
| 4 | 7. 5A Starter |
| 5 | 20A Roof hatch |
| 6 | 15A Socket, Accessory Socket |
| 7 | 7.5A Side lights (RH), Блок управления кондиционером, выключатель ASC OFF, датчик предупреждения о слепых зонах, счетчик комбинаций, переключатель режимов движения, переключатель электрического стояночного тормоза реле |
| 10 | 7.5A Control unit |
| 11 | 10A Rear fog lamp |
| 12 | 15A Central locking, diagnostic socket |
| 13 | 10A A / C ECU, Camera ECU , центральный свет, переключатель на стойке, комбинированный прибор, дверной фонарь, электрический переключатель стояночного тормоза, передний внутренний свет, шлюз, переключатель напоминания о ключе (ILL), блоки управления KOS и OSS, датчик управления освещением, лампа багажного отделения, мультидисплей, радио / CD-плеер и задний дисплей |
| 14 | 15A Стеклянное заднее очиститель |
| 15 | 7. 5A Приборная панель, датчик предупреждения о слепы , реле вентилятора конденсатора кондиционера, реле вентилятора, контроллер отопителя, реле заднего вентилятора, панель управления задним охладителем, переключатель заднего вентилятора и реле обогрева заднего стекла |
| 17 | 20A Обогрев сиденья |
| 18 | 10A Accessory Power, Heater Controller Assembly |
| 19 | 7.5A Exterior mirrors heated |
| 20 | 20A Wipers |
| 21 | 7.5A Reversing lights, Automatic gearbox control unit , блок управления ETACS, многофункциональный дисплей, радио/проигрыватель компакт-дисков, задний комбинированный фонарь (задний), зеркало заднего вида в сборе и блок управления SRS |
| 22 | 30A Обогрев заднего стекла, предохранитель № 19Стуковая антенна удушья и нагреватель заднего стекла |
| 23 | 30A Реле моторного нагревателя нагревателя |
| 24 | 40A Сиденья. Multi Display, Radio/CD Player и Rear Display |
| 26 | 15A Предохранитель № 13 и ETACS-ECU |
Relay
- R1 – Seat heating relay
- R2 – Power relay for sockets of additional equipment
- R3 – Rear fog lamp relay
- R4 – Fuel pump relay
- R5 – Fan relay
- R6 – Реле обогревателя заднего стекла
- R7 — резерв
Блок предохранителей в моторном отсеке
Расположен с левой стороны моторного отсека, рядом с аккумуляторной батареей.
фото
Схема
Защищенные компоненты
| SBF1 | 40A Предохранитель № F5, цепь реле ACC, ETACS – ECU (цепь реле заднего фонаря), цепь реле IG1, цепь реле IG2, цепь замка зажигания и стартера 9004 9004 | SBF2 | 30A Основной выключатель электрического стеклянного подъема и электрического моторного стекла |
| SBF3 | 40A Сиденье сиденья (передняя сторона пассажира) | ||
| SBF4 | 30A ABS — ECU и ASTK — ECU и ASTK –STK — ECU – ECU –IT0047 | ||
| SBF5 | 30A Electric parking brake | ||
| BF1 | 30A Audio amplifier | ||
| BF2 | 40A Rear fan motor | ||
| BF3 | Reserve | ||
| BF4 | Reserve | ||
| BF5 | Резерв | ||
| F1 | Резерв | ||
| F2 | 20A Sensor Sensor Clanksle Cleasor , CRANCLED CLEASOR , CRANCLED CLEASOR , CRANCLED CLEASOR , CRANCLED COSEOR , CLANCLED COSEOR , CLANCLOD CORDOR. клапан , ЭБУ двигателя, клапан EGR , управление свечами накаливания , реле свечей накаливания , форсунка , клапан управления подачей масла , кислородный датчик, соленоид управления продувкой , реле сервопривода управления дроссельной заслонкой и соленоид управления изменяемой геометрией | ||
| F3 | 15A Fuel pump and sensor assembly | ||
| F4 | Reserve | ||
| F5 | 7.5A Engine ECU | ||
| F6 | 15A Engine ECU | ||
| F7 | 20A A / C Сборка компрессора и сцепления | ||
| F8 | 20A Автоматическая трансмиссия. | ||
| F10 | 7.5A Генератор | ||
| F11 | 7,5A двигатель ECU | ||
| F12 | 10A Electric Stering Lock и Kos & OSC-AC-AC-AC-AC-AC-ACA | 10A. 15A Реле передних противотуманных фар и реле передних противотуманных фар | |
| F14 | 10A Фара в сборе (HI: LH) | ||
| F15 | 10A Фара в сборе (HI: RH) и запасной разъем (для прицепа) | ||
| F16 | 15A Headlamp assembly and manual headlamp leveling switch | ||
| F17 | 15A Headlamp assy (right) | ||
| F18 | 15A Heated steering wheel ECU | ||
| F19 | 15A ETACS- ЭБУ (лампа указателя поворота FET) | ||
| F20 | Резерв | ||
| F21 | 20A Двигатель вентилятора конденсатора кондиционера | ||
| F22 | 15A Brake light relay | ||
| F23 | 20A Transfer – ECU | ||
| F24 | 20A Seat heating control unit | ||
| F25 | 20A Headlight washer motor and headlight washer relay | ||
| F26 | Резерв | ||
| F27 | 10A Звуковой сигнал и реле звукового сигнала | ||
| F28 | Резерв | ||
| F29 7 | 0249 |
Relay

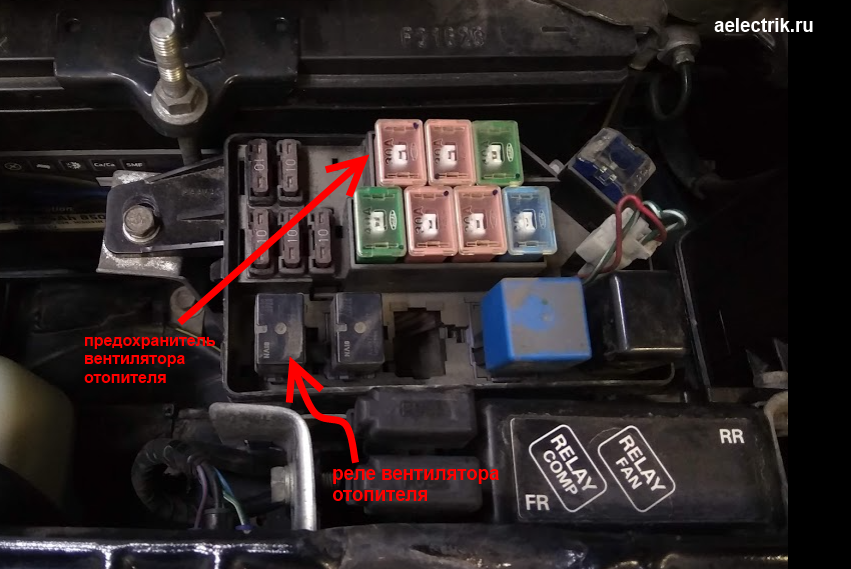

Блок под капотом
Находится с левой стороны подкапотного пространства за защитной крышкой.
Обозначение предохранителей
p, blockquote 21,0,0,0,0 —>
| 1 | 60А Аккумулятор |
| 2 | 100А Генератор переменного тока |
| 3 | 20А Система впрыска |
| 4 | 40А Выключатель зажигания |
| 5 | 30А Демистер заднего стекла |
| 6 | 30А Электрическое управление стекло подъемниками |
| 7 | 30А Кондиционер |
| 8 | 40А Лампы |
| 9 | 15А Подогреватель топлива |
| 10 | 10А Компрессор кондиционера |
| 11 | 25/30А Вентилятор конденсатора кондиционера |
| 12 | 10А Задние противотуманные фары |
| 13 | 10А Задние фонари |
| 14 | 10А Задние фонари |
| 15 | 10А Дальний свет фар |
| 16 | 10А Сигнальные лампы аварийной сигнализации |
| 17 | 60А АБС |
| 18 | 20А Противотуманные фары |
| 19 | 80А Свеча накаливания |
p, blockquote 22,0,0,0,0 —>
| R1 | Передние фары |
| R2 | Интеркуллер |
| R3 | Генератор переменного тока |
| R4 | Задние противотуманные фары |
| R5 | Задние фонари, габариты |
| R6 | Двигатель вентилятора конденсатора |
| R7 | Компрессор кондиционера |
