Двигатели
Линейка двигателей состояла из 6-цилиндровых и 8-цилиндровых агрегатов. Топовый – бензиновый V8 объемом 4,6 литра и мощностью 337 л.с. предназначался исключительно для американского рынка.
Для российских покупателей были доступны 6-цилиндровые моторы – 3-литровый турбодизель и бензиновый атмосферник емкостью 3,8 литра. 3.0 CRDi V6 E-VGT развивал мощность 250 л.с. и 540 Нм крутящего момента, а 3.8 V6 – 275 л.с. и 369 Нм.
Киа Мохаве с бензиновым 3.8 получили наименьшее распространение. Некоторые владельцы сетуют на шумную работу двигателя в первые секунды после холодного запуска, что порой сопровождается загоранием лампы низкого давления масла. К сожалению, попытки решить проблему заменой маслонасоса, клапанов системы VVT или цепного привода ГРМ, оказываются тщетными. Спустя время симптомы возвращаются. Впрочем, печальных последствий после подобных проявлений пока не зафиксировано.
Тем не менее, цепь ГРМ иногда оказывается растянутой уже после 150 000 км. Для ее замены придется раскошелиться на 25 000 рублей.
Цепной привод 3-литрового дизеля более долговечный. В целом, серьезные проблемы с турбодизелем встречаются редко.
По прошествии 150-200 тыс. км может захандрить блок свечей накала. Цена оригинального блока — около 18 000 рублей. Сэкономить можно, взявшись за ремонт – необходима перепайка проводников.
Порой из-за износа подшипника отказывает вискомуфта вентилятора системы охлаждения. А перебои в работе турбины могут возникнуть из-за забившегося шламом датчика давления наддува, расположенного во впускном коллекторе.
Passenger compartment
It is located under the dashboard on the driver’s side behind a protective cover.
Legend
Designation
| AUDIO | 15A Audio, audio / video and navigation head unit, MTS emergency call module |
| MEMORY | 7.5A A / C control module for front / rear, instrument cluster (indicator), front module, rear module, driver / passenger door module, IP multimedia control module, steering wheel tilt and extend module, RF receiver |
| IG2-1 | 7.5A Front Air Conditioning Control Module, Multifunction Switch, Driver / Passenger Seat Heater Module, Rain Sensor, Surround System, Smart Key Control Module, Relay Box (Front / Rear Blower Relay), E / R Subunit (Blower Relay cooling 2, fuel heater relay), driver / passenger climate control module |
| HEATED
S / WHEEL |
15A Steering wheel heating |
| IG2-2 | 7.5A Rear air conditioning control module, driver / passenger door module, MUF |
| OBD-II | 7.5A Start / stop switch |
| ROOM | 7.5A Hazard switch, map light, sun visor light left / right sun visor, front / rear air conditioning control module, ceiling console light, rear light |
| K / LOCK | 7.5A Sport Mode Switch, Driver / Passenger Door Module, Ignition Key Lock |
| ILLUMI | 7.5A Illumination |
| RR S/WARMER | 20A Rear seat heating relay |
| SEAT WARMER | 20A Driver’s seat heating module, passenger seat heating module, climate control system control module driver-passenger |
| SUNROOF | 25A Sunroof module |
| TPMS | 7.5A Tire pressure monitoring module |
| S/ TILT | 20A Tilt and Extend Module |
| PASS P/SEAT | 20A Switch, electric passenger seat |
| DRIVER P/SEAT | 30A Driver’s seat power switch, driver’s lumbar support switch, IMS control module |
| ACC | 7.5A Audio, audio / video and navigation headunit, MTS emergency call module, smart key control module, all-round view system, JBL AMPLIFIER |
| FRT CIGAR | 15A Cigarette lighter |
| START | 7.5A Burglar alarm relay, start relay |
| AIR BAG IND | 7.5A Instrument cluster (airbag indicator) |
| SECTION | 7.5A ABS system control module, ESC system control module, DBC system relay, steering wheel angle sensor, shock stripe switch |
| IGN 1 | 7.5A Rheostat, Air Suspension Control Module, Electro Chromatic Mirror, Front Wiper Motor, Smart Key Control Module, Universal Diagnostic Connector, MTS Emergency Call Module, Reverse Parking Assist Horn, Reverse Parking Assist Switch, sport mode switch, audio, audio / video and navigation headunit, brake light switch, headlamp leveling sensor, alternator, multi-function switch, tire pressure monitoring module, non-visible area radar on the left / right, steering wheel tilt and offset module, front air conditioning control module, instrument cluster,fuel filter warning lamp switch, lane departure warning control module, front / rear parking aid sensor |
| ENG | 7.5A ECM, Transmission Control Module, 4WD ECM, Air Mass Sensor, Smart Key Control Module, Ignition Switch, Universal Diagnostic Connector |
| AIR BAG | 15A SRS control module |
| DDM | 30A Driver’s door module, driver’s door electric glass safety module |
| ADM | 30A Passenger door sensor, safety module of the electric glass of the passenger door lift |
Расположение блока предохранителей
Главный предохранитель

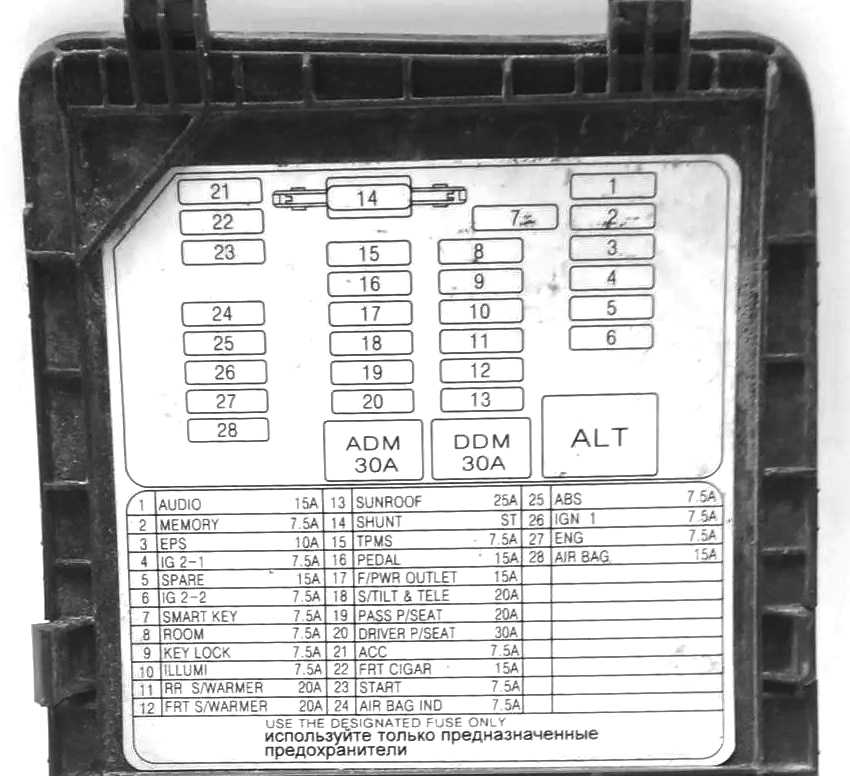

Внутри крышек панели предохранителей / реле вы можете найти этикетку предохранителя / реле с описанием названия и емкости предохранителя / реле.
Руководство по ремонту и эксплуатации KIA Mohave (КИА Мохаве) предназначено для автомобилей с 2008 года выпуска, учитывая обновления 2011 года, оснащенных бензиновыми двигателями с рабочим объемом 3.8 л./4.0 л ., а так же дизельными двигателями рабочим объемом 3.0 л. В этой книге вы найдете всю подробную информацию по этому автомобилю. В данном руководстве по ремонту и эксплуатации вы найдете и изучите такие элементы автомобиля как: топливная система, система выпуска отработавших газов, система и фазы газораспределительного механизма, тормозная система, система охлаждения двигателя, трансмиссия, ходовая часть, элементы управления автомобилем, управление внешними световыми сигналами, управление отопителем и системой кондиционирования, система смазки двигателя, работа и устройство двигателя в целом и многое другое. Скачав наше руководство по ремонту и эксплуатации вы приобретете для себя незаменимого помощника, который в трудную ситуацию поможет вам разобраться и выявить неисправность вашего автомобиля, а так же следуя подробным, пошаговым инструкциям по разборке, сборке и ремонту неисправных узлов и частей автомобиля вы сможете с легкостью отремонтировать свой автомобиль самостоятельно и сэкономить не малые денежные средства на ремонте вашего верного коня. В издании так же содержаться множество цветных фотографий и изображений что дает более наглядное представление об устройстве и ремонту автомобиля. В конце мануала вы найдете множество подробных, цветных электрических схем автомобиля. Руководство по ремонту, обслуживанию и эксплуатации автомобиля KIA Mohave (КИА Мохаве) предназначено прежде всего для автовладельцев данного автомобиля, а так же для работников автосервисов и станций технического обслуживания.
Лучший Сборник кодировок для Skoda Octavia III, Rapid в VCDS Вася Диагност
-
Faw besturn b50 тюнинг фар
-
Крышка трамблера на пассат б3 от чего подходит
-
Чистка дроссельной заслонки шкода октавия а5
-
Не горит дополнительный стоп сигнал на солярисе
- Звенит катализатор при нажатии на газ
Авто опросы:
Мы принимаем к оплате:
Консультации:
24 декабря, 2021
Требуется замена рулевых тяг и наконечников,
Hyundai Elantra 2017.
22 декабря, 2021
Двигатель 1.6, интересует стоимость замены то
Антикор Хендай Соната
Автосервис Москва, Авиамоторная
Автосервис ЮВАО, ВАО — метро Авиамоторная: Автосервис Серп и Молот | Автосервис Красноказарменная | Автосервис Лефортово Ближайшие станции метро — Авиамоторная, Площадь Ильича, Шоссе Энтузиастов, Чкаловская, Бауманская, Семеновская. Ближайшие для подъезда улицы — третье транспортное кольцо (ТТК), проезд завода Серп и Молот, Лефортовский вал, Красноказарменная улица.
Автосервис Москва, Октябрьское поле
Автосервис СЗАО, САО — метро Октябрьское поле, станция Зорге МЦК (район Щукино, Хорошёво—Мнёвники)
Ближайшие станции метро — Октябрьское поле, Полежаевская. Станция Московского Центрального Кольца — Зорге. Ближайшие для подъезда улицы — Маршала Бирюзова, Берзарина, Народного ополчения, Зорге, Куусинена, Расплетина.
Автосервис Москва, Щелковская
Автосервис Киа, Автосервис Хендай, Франшиза автосервиса, Нормы заправки автокондиционеров, Расшифровка автомобильных шин, Ремонт корейских автомобилей, Ремонт подвески, Ремонт и обслуживание такси, Вакансии автосервиса Ремонт (сервис) Киа, Хендай. Специализированный техцентр (автосервис) Kia, Hyundai в Москве. Copyright 2001-2022. Все права сохранены
Обращаем Ваше внимание на то, что данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации
Среднеразмерный KIA Borrego (Mohave) выпускался с 2009 по 2019 год. В этой статье вы найдете схемы блоков предохранителей KIA Borrego / Mohave 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
Engine compartment
Main fuse box
Located on the left side of the engine compartment.
Photo – example
Diagram
Designation
| FRT/RR WASHER | 10A Front / rear washer motor relay, washer motor |
| STOP LAMP | 20A Brake Light Switch, DBC Relay |
| KEY SW 1 | 25A Ignition key, PDM relay box (IG1 relay, ACC relay) |
| STOP SIGNAL | 7.5A Anti Lock Brake System Control Module, ESP Control Module, ECM, Electronic Key Control Module |
| A/С COMP | 7.5A A / C compressor relay |
| FRT DEICER | 15A Front defroster relay |
| HORN | 15A Horn relay |
| ECU 1 | 10A ECM, MAF Sensor, Immobilizer Module, A / C Compressor Relay |
| 02 DN | 10A Oxygen sensor No. 3, 4 |
| ECU 2 | 15A Oil control valve, ECM, variable length intake manifold valve, purge control solenoid valve |
| 02 UP | 10A Oxygen sensor No. 1,2 |
| IGN COIL | 20A Ignition coil No. 1-6, capacitor No. 1,2 |
| INJECTOR | 15A ECM, nozzle No. 1-6 |
| P/TRAIN | 7.5A ECM Main Relay Relay Box (Alarm Horn Relay) |
| FUEL PUMP | 15A Fuel pump relay |
| ATM | 15A TSM |
| A/SUSP | 15A Air suspension control module |
| ABS 2 | 40A Anti-lock brake system control module, ESP control module |
| ABS 1 | 40A Anti-lock brake system control module, ESP control module |
| PDM | 20A Smart key control module |
| FRT WIPER | 30A Front wiper ON relay, front wiper up / down relay |
| KEY SW 2 | 30A Start Relay No. 1, Ignition Switch, PDM Relay Box (IG2 Relay) |
| RAM 1 | 50A RAM (15A P / OUT center fuse, 15A rear right P / OUT fuse, 15A fuel door fuse, 20A P / WINLH rear right fuse, 20A P / WIN-RFI rear right fuse , luggage compartment fuse 7.5 A) |
| RAM 2 | 50A RAM (25A defogger rear right fuse, 30A tailgate lock actuator fuse, 15A door lock fuse, 15A rear right wiper fuse) |
| RAM 3 | 50A RAM (30 A AMP fusible jumper) |
| IPM 1 | 50A IPM (7.5A lighting fuse, 30A DDM fuse, 20A S heater front fuse, 7.5A OBD-II fuse, 25A sunroof fuse, 7.5A key lock fuse BUT) |
| IPM 2 | 50A IPM (30A ADM fusible link, 15A F socket fuse, 15A pedal fuse, handlebar tilt module fuse and 20A telescopic fuse S) |
| IPM 3 | 50A IPM (7.5A memory fuse, 30A driver seat fuse, 20A passenger seat fuse, 20A heater S rear right fuse, 7.5A compartment fuse, 15A audio system fuse) |
| 4WD | 30A ECM all-wheel drive |
Additional box
Located next to the battery.
Diagram
Functions
| C/FAN LOW | 30A Lower fan relay C |
| E/BRAKE | 30A Brakes |
| FRONT BLOWER | 40A Front fan relay |
| REAR BLOWER | 30A Rear fan relay |
| C/FAN HI | 60A Upper fan relay C |
| AIR SUSPENSION | 40A Air suspension relay |
| FUEL HEATER | 30A Fuel filter heating |
| PTC1 PTC2 PTC3 | Thermostat, electric heater for the interior heater |
Main fuse
On the positive terminal of the storage battery there is a high-power main fuse made in the form of a fusible link.
If you have something to add, then write in the comments.
Коробка передач
До середины 2011 года дизельные двигатели сочетались с 6-ступенчатым автоматом, а после – с 8-ступенчатым. Бензиновые V6 комплектовались 5-скоростной автоматической коробкой передач.
Все АКПП созданы ZF. Многие владельцы Mohave с самого начала жаловались на грубые переключения (толчки). Первое время, в случае обращения в сервис с подобным поведением коробку меняли по гарантии. Позже производитель докопался до причины – дефектные электромагнитные клапаны. В итоге, реанимировать автомат стали путем замены соленоидов (две штуки по 9-10 тыс. рублей). Работа в стороннем сервисе оценивается в 7-8 тыс. рублей, а вместе с заменой масла общие затраты составят 30-35 тыс. рублей.
Немногочисленные случаи ремонта 6-ти и 8-ступенчатой АКПП встречались уже на отрезке 100-200 тыс. км. В 6-скоростном автомате замены обычно требовал гидротрансформатор (после 150-250 тыс. км).
Блок в салоне
Он находится под панелью приборов со стороны водителя за защитной крышкой.
Схема
Описание
| AUDIO | 15A Головное устройство аудио, аудио/ видео и навигации, модуль экстренного вызова MTS |
| MEMORY | 7,5A Модуль управления кондиционером для передней/ задней части салона, комбинация приборов (индикатор), модуль передней части, модуль задней части, дверной модуль водителя/ пассажира, модуль управления мультимедийной подсистемой IP, модуль наклона и выдвижения руля, РЧ- приемник |
| IG2-1 | 7,5A Модуль управления кондиционером для передней части салона, многофункциональный переключатель, модуль подогревателя водительского/ пассажирского сиденья, датчик дождя, система кругового обзора, одуль управления интеллектуальным ключом, блок реле (реле переднего /заднего вентилятора), субблок E/R (реле вентилятора охлаждения 2, реле подогревателя топлива), модуль управления системой климат – контроля водителя/ пассажира |
| HEATED
S/WHEEL |
15A Обогрев рулевого колеса |
| IG2-2 | 7,5A Модуль управления кондиционером для задней части салона, дверной модуль водителя/ пассажира, МПЧ |
| OBD-II | 7,5A Переключатель пуск/ остановка |
| ROOM | 7,5A Переключатель аварийной сигнализации, лампа подсветки карты, лампа подсветки в солнце защитном козырьке слева/ справа, модуль управления системой кондиционирования спереди/ сзади, лампа подсветки потолочной консоли, лампа подсветки задней части салона |
| K/LOCK | 7,5А Переключатель спортивного режима, дверной модуль водителя/ пассажира, блокировка ключа зажигания |
| ILLUMI | 7,5А Иллюминация |
| RR S/WARMER | 20А Реле подогрева задних сидений |
| SEAT WARMER | 20А Модуль подогрева водительского сиденья, модуль подогрева пассажирского сиденья, модуль управления системой климат – контроля водителя – пассажира |
| SUNROOF | 25А Модуль люка в крыше |
| TPMS | 7,5А Модуль контроля давления в шинах |
| S/ TILT | 20А Модуль наклона и выдвижения |
| PASS P/SEAT | 20А Выключатель электропривода пассажирского сиденья |
| DRIVER P/SEAT | 30А Выключатель электропривода водительского сиденья, выключатель поясничной опоры водителя, модуль управления IMS |
| ACC | 7,5А Головное устройство аудио, аудио/ видео и навигации, модуль экстренного вызова MTS, модуль управления интеллектуальным ключом, система кругового обзора, УСИЛ JBL |
| FRT CIGAR | 15А Прикуриватель |
| START | 7,5А Реле охранной сигнализации, пусковое реле |
| AIR BAG IND | 7,5А Комбинация приборов (индикатор подушки безопасности) |
| ABS | 7,5А Модуль управления системой ABS, модуль управления системой ESC, реле системы DBC, датчик угла поворота рулевого колеса, выключатель противоударных нашивок |
| IGN 1 | 7,5А Реостат, модуль управления пневматической подвеской, электро хроматическое зеркало, электродвигатель переднего стекло очистителя, модуль управления интеллектуальным ключом, универсальный диагностический разъем, модуль экстренного вызова MTS, звуковой сигнал системы помощи при парковке задним ходом, выключатель системы помощи при парковке задним ходом, переключатель спортивного режима, головной блок аудио, аудио/ видео и навигации, переключатель стоп- сигналов, датчик автоматического регулирования угла наклона фар головного света, генератор, много функциональный переключатель, модуль контроля давления в шинах, радар системы обнаружения объектов в не просматриваемой зоне слева/ справа, модуль регулировки наклона и вылета рулевого колеса, модуль управления системой кондиционирования передней части салона, комбинация приборов, выключатель контрольной лампы топливного фильтра, модуль управления системой предупреждения покидания полосы движения, передний/ задний датчик системы помощи при парковке |
| ENG | 7,5А ECM, модуль управления трансмиссией, 4WD ECM, датчик расхода воздуха, модуль управления интеллектуальным ключом, выключатель зажигания, универсальный диагностический разъем |
| AIR BAG | 15А Модуль управления системой SRS |
| DDM | 30А Модуль двери водителя, предохранительный модуль электрического стекло подъемника водительской двери |
| ADM | 30А Датчик двери пассажира, предохранительный модуль электрического стекло подъемника пассажирской двери |
Блок в багажнике
p, blockquote 11,0,0,0,0 —>
Расположен в левой части багажного отсека.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Схема
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Назначение
p, blockquote 16,0,0,0,0 —>
| D/LOCK | 15А Реле блокировки/ разблокировки задних дверей |
| RR WIPER | 15А Реле электромотора заднего стеклоочистителя |
| MODULE 1 | 7,5А Выключатель консоли левый/ правый |
| RR DEFOG | 25А Реле системы устранения запотевания заднего стекла |
| RR P/WIN-RH | 20А Реле правого заднего электро стекло подъемника (вверх/ вниз) |
| LUGGAGE | 7,5А Лампа багажного отделения |
| RR P/WIN-LH | 20А Реле левого заднего электро стекло подъемника (вверх/ вниз) |
| FUEL DR | 15А Реле лючка горловины топливного бака |
| CONSOL P/OUT | 15А Розетка питания на консоли |
| RR P/OUT | 15А Задняя розетка питания |
| T/G POWER LATCH | 30А Модуль управления двери багажного отделения |
| AMP | 30А Усилитель JBL |
Система полного привода
В Америке корейский SUV предлагался как с задним, так и с полным приводом. Российские вариации Мохава были, как с подключаемым полным приводом (базовые версии), так и с постоянным. Трансмиссия имеет несколько режимов работы – автоматический, постоянный 4Н или пониженный 4L.
Штатная раздаточная коробка разработана Borg Warner. Проблемы с трансмиссией могут возникнуть из-за отказа моторчика раздатки (16 000 рублей).
Подвесной подшипник карданного вала изнашивается после 100-150 тыс. км. Оригинальный идет только в сборе с карданом, что, конечно же, дорого, поэтому после небольших доработок устанавливают аналог (3000 рублей).
Вибрации в трансмиссии могут быть вызваны неисправными крестовинами карданного вала (900 рублей за аналог). Ряд машин корейской сборки затронула сервисная акция по замене переднего кардана (25 000 рублей).
При больших пробегах встречается износ шлицевого соединения промежуточного вала в месте соединения с внутренним ШРУС. Новый промежуточный вал можно купить за 32 000 рублей, а внутренний ШРУС – за 10 000 рублей.
Ходовая
Помимо пружинной подвески на задней оси использовалась пневматическая. Многим владельцам не нравится мягкость хода (обычно на пружинах), и они прибегают к переделкам. Одни внедряют пневмоподушки и на переднюю ось, а другие, в погоне за надежностью, избавляются от задних пневмобаллонов, устанавливая пружины.
Наиболее уязвимое место в штатной пневмоподвеске – датчики положения кузова (6000 рублей). Они могут подвести после 50-100 тыс. км, что приводит к сбоям в работе подвески. Чаще всего виноваты разъемы (1800 рублей), пропускающие влагу, из-за чего коррозируют контакты. Специалисты рекомендуют в целях профилактики герметизировать разъемы датчиков пневмы.
Пневмобаллоны (от 11 000 рублей за аналог), как правило, ходят 150-200 тыс. км. Блок клапанов подводит редко (24 000 рублей).
Передние ступичные подшипники доводится менять на отрезке 80-120 тыс. км. Подшипник обойдется в 1600 рублей плюс 1500 рублей работа по замене. С 2014 года стали устанавливать ступицы со встроенным подшипником.
Ресурс амортизаторов и рычагов — порядка 100-150 тыс. км. Во время замены нижних передних рычагов или регулировки развала задних колес возникают сложности из-за прикипания болтов.
В рестайлинговых Mohave (с 2017 года) наблюдается закусывание руля при резком вращении во время разгона. При обращении в сервис дилеры меняют насос гидроусилителя, но проблемы это не решает. Пытливые умы докопались до истины. Причина в конструкции нового насоса. Он отличается лишь одной деталью – уменьшенным редукционным клапаном. После рассверливания клапана недуг отступает.
Другие проблемы и неисправности
С возрастом следы коррозии можно обнаружить в районе хромированных накладок на капоте и крышке багажника. Беспокойство может вызвать и коррозия вин кода, выбитого на раме.
К 100-150 тыс. км становятся заметны потертости на руле, а на водительском сиденье продавливается подушка, и появляются заломы.
По электрической части обычно подводят датчики ABS, точнее – проводка. В результате, отключаются АБС, ЕСП и система полного привода.
После 100-150 тыс. км нередко выходит из строя моторчик замка крышки багажника. Он идет только в сборе с замком стоимостью 15 000 рублей. Существенно сократить затраты на ремонт поможет «китайский» электромотор, приобретенный в интернете за 500 рублей.
Со временем сдается камера заднего вида (1400 рублей за аналог), либо может потухнуть экран головного устройства штатной мультимедиа. Новая «магнитола» стоит астрономических денег – 176 000 рублей. Восстановить работоспособность дисплея смогут в радиомастерской после замены сгоревшего процессора или памяти (5-6 тыс. рублей).
Из мелких неисправностей можно отметить отказ светодиодных огней повторителя указателя поворота в боковом зеркале (3000 рублей).
Спустя 100-150 тыс. км нередко подводит обгонная муфта генератора (1600 рублей).
Через 7-8 лет сгнивают трубки системы кондиционирования заднего контура (16 000 рублей с работой). Вскоре сдается и вентилятор радиатора кондиционера (от 2000 рублей за аналог).
