Предохранители освещения
В автомобиле Рено Лагуна 1 предусмотрена система предохранителей, которая обеспечивает защиту цепей электропитания от повреждений и перегрузок. Предохранители освещения расположены в специальном блоке предохранителей, который находится в салоне автомобиля.
Основные характеристики предохранителей освещения:
- Номинальное напряжение: 12 В;
- Максимальный ток: варьируется в зависимости от типа предохранителя;
- Цветовая маркировка: каждый предохранитель имеет свой цвет, который указывает на его номинальный ток.
Функциональное назначение предохранителей освещения:
Предохранители освещения обеспечивают защиту всех осветительных систем автомобиля — головных фонарей, противотуманных фар, кабинного и багажного отсека, салонного освещения и др.
В салоне автомобиля, в ближайшем доступе для водителя, находится блок предохранителей. Внешний вид модуля предохранителей может быть разным в зависимости от модификации Рено Лагуна 1. В большинстве случаев блок имеет форму небольшой коробки с откидывающейся крышкой.
Для замены предохранителя освещения необходимо открыть крышку блока предохранителей и найти соответствующий предохранитель, который требуется заменить. Перед заменой предохранителя необходимо убедиться, что электропитание на соответствующей цепи отключено. Для этого необходимо выключить соответствующее осветительное устройство и проверить его отсутствие при подключении тестера напряжения к контактам блока предохранителей.
При замене предохранителя необходимо учитывать его номинальную мощность и цветовую маркировку. В случае повторной аварийной сработки предохранителя, требуется провести диагностику причины перегрузки и устранить неисправность гарантированным образом. В противном случае повторное выход на предельное значение тока в цепи может привести к повреждению автомобиля или возникновению пожара.
Предохранитель на панели приборов
Расположение предохранителя на панели приборов
Предохранитель на панели приборов Рено Лагуна 1 находится обычно в специальном отсеке между водительским и пассажирским сиденьями. Для доступа к предохранителю необходимо снять декоративную крышку с отсека и найти нужный предохранитель, который будет обозначен номером и пиктограммой.
Как заменить предохранитель на панели приборов
Если предохранитель перегорел, его необходимо заменить на новый. Для этого нужно снять перегоревший предохранитель из гнезда и установить новый предохранитель того же типа и номинала. Не рекомендуется использовать предохранители большего или меньшего номинала, так как это может привести к повреждению электрических компонентов автомобиля.
Местоположение реле в моторном отсеке
Моторный отсек автомобиля Рено Лагуна 1 содержит множество элементов и устройств, включая реле. Реле являются устройствами, которые контролируют электрические сигналы и переключают высоковольтные цепи.
В моторном отсеке автомобиля Рено Лагуна 1 вы можете найти следующие реле:
- Реле стартера — расположено на ближайшем к пассажирскому сиденью краю моторного отсека. Оно отвечает за подачу высокого тока на стартер двигателя при запуске;
- Реле насоса топлива — находится вблизи бака топлива. Оно отвечает за питание насоса топлива и его работу;
- Реле вентилятора — находится рядом с радиатором. Оно управляет работой вентилятора охлаждения двигателя;
- Реле генератора — находится рядом с генератором. Оно контролирует процесс зарядки аккумуляторной батареи автомобиля;
- Реле форсунок — располагается вблизи форсунок впрыска топлива. Оно отвечает за передачу сигнала для активации форсунок;
- Реле кондиционера — находится вблизи кондиционера. Оно контролирует работу системы кондиционирования;
- Реле свечей накаливания — находится рядом с свечами накаливания. Оно активирует и контролирует работу свечей накаливания при запуске холодного двигателя;
- Реле дворников — находится рядом с моторчиками дворников. Оно управляет работой дворников и обеспечивает их перемещение.
Реле могут различаться внешне, но их легко узнать по надписям и символам на корпусе. Если у вас возникли проблемы с работой какой-либо системы автомобиля, не забудьте проверить реле в моторном отсеке.
Предохранители и реле в салоне
Данный блок расположен в левой нижней части приборной панели.
На обратной тороне крышки будет нанесено актуальное описание схемы и запасные предохранители.
Схема

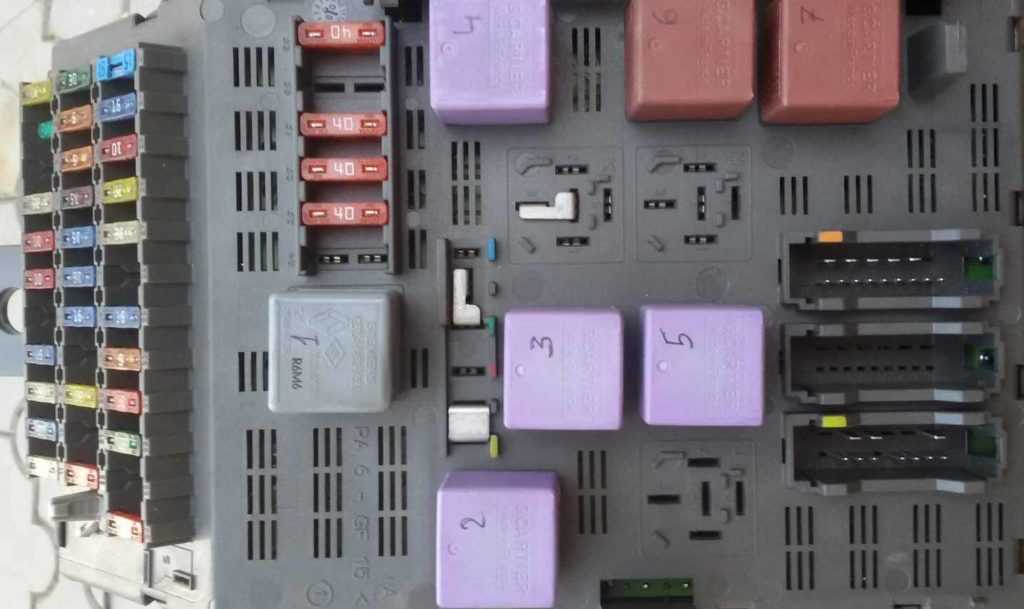

Полная фотография блока
Фото – схема
Обозначение
| 1 | 25А Центральный замок |
| 2 | 15А Приборный щиток/ подушка безопасности/ преднатяжители ремней безопасности /декодер/ охранная сигнализация/ запоминающее устройство положения сиденья водителя |
| 3 | 25А Электродвигатели очистителя и омывателя ветрового стекла |
| 4 | 15А Указатели поворотов/ Аварийная сигнализация |
| 5 | 25А Реверс электромагнитного торможения электродвигателя очистителя ветрового стекла |
| 6 | 10А Часы/ запоминающие устройства электронных блоков и радиоприемника/электропривод зеркал заднего вида/ сирена сигнализации |
| 7 | 10А Фонари заднего хода (для моделей с автоматической коробкой передач) |
| 8 | 15А Дальний свет левой фары |
| 9 | 15А Дальний свет правой фары |
| 10 | 25А Звуковой сигнал |
| 11 | 20А Электровентилятор системы охлаждения двигателя |
| 12 | 10А Правый габаритный фонарь /зуммер-сигнализатор о невыключенном освещении/ подсветка щитка приборов /регулятор яркости подсветки щитка приборов/ реле переключения «день-ночь» /блок контроля исправности ламп |
| 13 | 20А Электродвигатель очистителя заднего стекла/ обогреватель заднего стекла/ электрический обогреватель ветрового стекла/ фонари заднего хода/ зуммер – сигнализатор о невыключенном освещении /органы управления отопителем |
| 14 | 20А Обогреватели сидений |
| 15 | 15А Стоп-сигналы/ круиз-контроль/ реле-прерыватель указателей поворота и аварийной сигнализации/ блок контроля исправности ламп |
| 16 | 15А Ближний свет левой фары/ дистанционный корректор света фар |
| 17 | 15А Ближний свет правой фары |
| 18 | 5А Автоматическая коробка передач |
| 19 | 5А АБС |
| 20 | 5А Адаптивный гидроусилитель рулевого управления |
| 21 | 30А «+» после замка зажигания |
| 22 | 10А Левый задний габаритный огонь/ освещение/ блок контроля исправности ламп |
| 23 | 5А Мобильный телефон |
| 24 | 30А Электродвигатель привода люка крыши |
| 25 | 10А Электрообогрев боковых зеркал заднего вида |
| 26 | 2А Система впрыска |
| 27 | 15А Плафоны освещения салона и багажника/ выключатель системы безопасности детей/ охранная сигнализация |
| 28 | 25А Противотуманные фары |
| 29 | 25А Запоминающее устройство положения сиденья водителя |
| 30 | 20А Радиоприемник/ органы управления отопителем/ предохранитель прикуривателя рено лагуна 1. |
| 31 | 10А Задний противотуманный фонарь |
| 32 | 10А Подсветка часов и табло/охранная сигнализация/ запоминающее устройство положения сиденья водителя |
| 33 | 15А Амортизаторы переменной жесткости |
| 34 | 40А Электропривод сиденья пассажира |
| 35 | 40А Электрический стеклоподъемник двери пассажира |
| 36 | 40А Электрический стеклоподъемник двери водителя |
| 37 | 50А Система кондиционирования воздуха |
| 38 | 40А Обогреватель заднего стекла |
Где находится предохранитель кондиционера на Рено Лагуна?
Теперь мы будем искать где предохранитель кондиционера на рено лагуна является. Система кондиционирования воздуха связана с несколькими электронными компонентами, и в вашем автомобиле может быть несколько предохранителей, связанных с ней, в зависимости от года выпуска и имеющихся опций. Однако помимо предохранителей есть еще реле, которое управляет правильным процессом работы вашего кондиционера. Мы будем по очереди помогать вам найдите предохранитель и реле кондиционера на вашем Renault Laguna .
Замена предохранителей внутреннего кондиционера вашего Рено Лагуна
.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Renault Laguna. Для этого вам нужно будет зайти в блок предохранителей вашего автомобиля . Если вы не можете найти его, имейте в виду, что он находится близко к рулевому колесу, вы найдете его точное положение благодаря руководству по эксплуатации вашего Renault Laguna.
Ознакомьтесь с руководством по эксплуатации на крышке блока предохранителей
чтобы найти предохранитель (и) кондиционера вашего Renault Laguna , проверьте все предохранители со словом «кондиционер» в их названиях.
Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.
Если один из них вышел из строя, замените его новым предохранителем
В качестве последнего средства вы можете отнести свой автомобиль к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.
После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.
Замена реле предохранителя кондиционера Рено Лагуна
Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти к моторному отсеку:
- Откройте блок предохранителей вашего Renault Laguna, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или проверьте свое руководство пользователя, если вы не можете его найти. В большинстве случаев это реле компрессора кондиционера.
- Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.
Теперь ты знаешь как найти предохранитель кондиционера в вашей машине , если вы ищете других предохранители как предохранитель стартера на рено лагуна, или роговой предохранитель, не стесняйтесь обращаться за советом в наши статьи, посвященные этим предохранителям.
Если вы хотите больше руководств по Renault Laguna, перейдите на наш Renault Laguna категория.
Запасной предохранитель блока реле
Запасной предохранитель блока реле имеет тот же тип и номинал, что и основной предохранитель. Он также защищает электрические цепи автомобиля от перегрузки и короткого замыкания.
Чтобы заменить запасной предохранитель, необходимо:
- Остановите двигатель и выключите зажигание.
- Откройте крышку блока реле, расположенного на панели приборов сбоку.
- Найдите запасной предохранитель, который находится рядом с основным предохранителем.
- С помощью зажима или пассатижей аккуратно извлеките запасной предохранитель из держателя.
- Установите новый предохранитель в держатель и убедитесь, что он надежно зафиксирован.
- Закройте крышку блока реле.
В случае перегорания запасного предохранителя, рекомендуется обратиться к специалисту для диагностики и ремонта электрической системы автомобиля.
Местоположение реле на панели приборов
В Рено Лагуна 1 реле находятся на панели приборов. Они отвечают за различные функции автомобиля и контролируют работу электрических устройств.
Вот некоторые из реле, которые можно найти на панели приборов:
- Реле освещения салона. Оно отвечает за включение и выключение света в салоне автомобиля.
- Реле стеклоочистителя. Оно управляет работой стеклоочистителей и стеклоомывателей.
- Реле сигнализации. Оно отвечает за работу сигнализации и аварийной сигнализации автомобиля.
- Реле габаритных огней. Оно контролирует работу габаритных огней.
- Реле стоп-сигналов. Оно управляет работой стоп-сигналов и задних фонарей.
- Реле поворотников. Оно отвечает за работу поворотников и указателей поворота.
Чтобы найти эти реле на панели приборов, необходимо сначала открыть капот автомобиля. Затем следует найти блок предохранителей и реле, который обычно расположен поблизости от батареи. На крышке блока предохранителей и реле должна быть указана информация о каждом реле.
Если вам не удалось найти нужное реле, рекомендуется обратиться к руководству по эксплуатации или обратиться к автосервису для получения дополнительной информации и помощи.
