Предохранители шкода октавия а5

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

Фото — схема

p, blockquote 8,0,0,0,0 —>

1	10А Диагностический разъем, блок управления двигателем, топливный насос
2	5А Блок управления ABS, ESP
3	5А Подушки безопасности
4	5А Обогреватель, кондиционер, фонарь света заднего хода
5	5А Электро корректор света фар
6	5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7	Резерв
8	Резерв
9	Резерв
10	Резерв
11	Резерв
12	10А Блок управления центральным замком
13	10А Блок управления наружным освещением, стоп-сигналы
14	5А Блок управления АКП, замок селектора выбора передач
15	7,5А Блок управления освещением салона
16	10А Система климат — контроля
17	Дополнительное оборудование
18	5А Датчики системы помощи при парковке
19	5А Блок управления тягово — сцепным устройством
20	5А Система помощи при трогании с места на подъем
21	Резерв
22	40А Вентилятор системы климат-контроля
23	30А Стеклоподъемник передних окон
24	15А предохранитель прикуривателя
25	25/30А Обогрев заднего стекла. Дополнительный обогреватель
26	20А Штепсельная розетка в багажнике
27	15А Реле топливного насоса, топливные форсунки
28	Дополнительное оборудование
29	10А Блок управления двигателем
30	20А Блок управления АКП
31	20А Вакуумный насос тормозной системы
32	30А Стеклоподъемники задних дверей
33	25А Электропривод люка крыши
34	20А Блок управления функциями комфорта
35	5А Противоугонная система
36	20А Омыватели фар
37	20А Обогрев передних сидений
38	30А Обогрев заднего сиденья
39	Резерв
40	40А Вентилятор системы отопления
41	15А Стеклоочиститель окна задней двери
42	15А Стеклоомыватель ветрового окна
43	15А Тягово-сцепное устройство
44	20А Тягово-сцепное устройство
45	15А Тягово-сцепное устройство
46	5А Обогрев жиклеров стеклоомывателей
47	5А Реле дополнительного обогревателя
48	Резерв
49	5А Центральный переключатель света

Блок реле

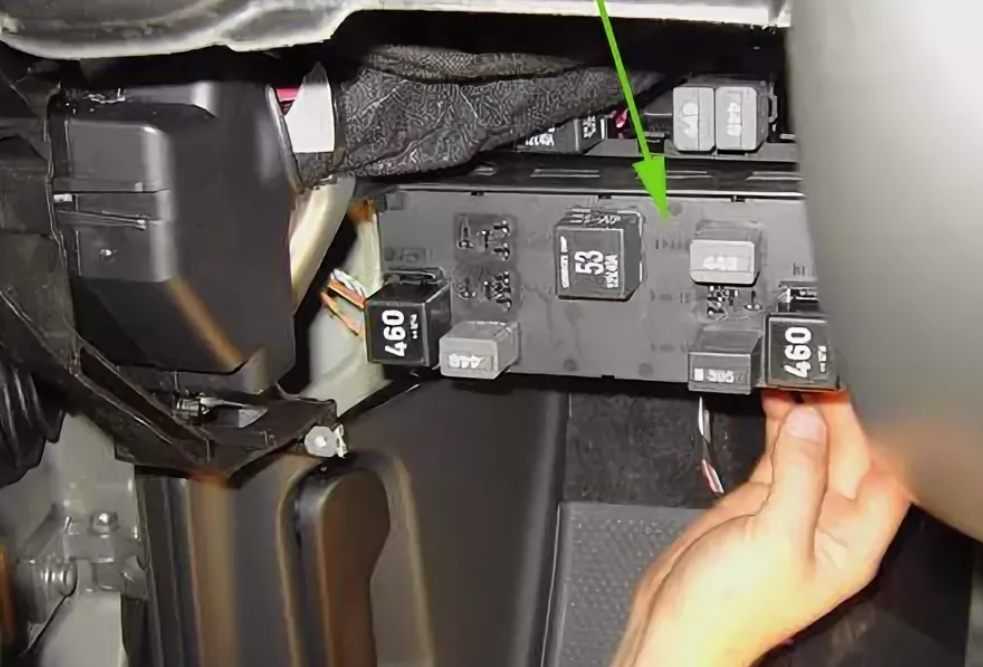

Он находится под самой панелью приборов, за облицовочной панелью.

Обозначение

p, blockquote 15,0,0,0,0 —>

• B4 — реле напряжения питания (30)
• B5 — реле обогрева заднего стекла
• B6 — реле звукового сигнала
• B7 — реле -1- насоса омывателя стекла
• B8 — реле -2- насоса омывателя стекла
• B9 — кoммутaциoннoe рeлe для кoнтaктa X

Блок реле под ЦБУ

p, blockquote 21,0,0,0,0 —>

1. рeлe нaпряжeния питaния (15) -J329-
2. реле устройства для обогрева заднего стекла -J9-
3. рeлe нaпряжeния питaния (50) -J682- / реле стартера 1 -J906-
4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

p, blockquote 24,0,0,0,0 —>

• D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой тепло производительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
• D2.1 — реле звукового сигнала -J4-
• D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
• D3 — реле для большой тепло производительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
• D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
• D4 — реле стартера 2 -J907-
• D5.1 — рeлe фaрooбмывaтeлeй -J39­
• D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Назначение предохранителей в подкапотном блоке

№	Потребитель
F1	не используется
F2	БУ АКП
F3	Измерительный провод
F4	Клапаны ABS
F5	БУ АКП

F6	Комбинация приборов, рычаг стеклоочистителя и переключательуказателей поворота
F7	Питание клеммы 15, стартер
F8	Головное устройство аудиосистемы
F9	не используется
F10	БУ двигателя
F11	БУ автономного отопителя и вентиляции
F12	БУ шины данных
F13	БУ двигателя
F14	Зажигание
F15	лямбда-зонд, система предварительного накаливания
F16	Блок управления бортовой сети, правая фара, правый задний фонарь
F17	Звуковой сигнал
F18	Усилитель цифрового процессора звукового сигнала
F19	Стеклоочиститель ветрового стекла
F20	насос системы охлаждения, клапан дозирования топлива
F21	Лямбда-зонд
F22	Выключатель педали сцепления, выключатель педали тормоза
F23	насос вторичного воздуха, расходомер воздуха, топливный насосвысокого давления
F24	Адсорбер, клапан рециркуляции ОГ, вентилятор радиатора
F25	Насос ABS
F26	Блок управления бортовой сети, левая фара, левый задний фонарь
F27	насос вторичного воздуха, система предварительного накаливания
F28	не используется
F29	Питание клеммы 30
F30	Клемма X (Для предотвращения излишней нагрузки на аккумуляторную батарею при запуске двигателя, электрические потребители данной клеммы автоматически отключаются)

Распиновкка предохранителей

В салонном модуле находятся перемычки, подключенные к следующим электроприборам:

• вспомогательному отопителю;
• диагностическому разъему;
• подогреву форсунок стеклоомывателя;
• электрическому бензонасосу;
• буксировочному устройству;
• ABS;
• ESP;
• печке;
• заднему дворнику;
• подушкам безопасности;
• крыльчатке отопления и кондиционирования;
• фонарям заднего хода;
• очистителю и омывателю фар;
• кондиционеру;
• противоугонной сигнализации;
• сдвижному люку;
• парктронику;
• лампе в левом и правом поворотнике;
• стеклоподъемникам;
• прикуривателю;
• стоп-сигналам;
• вакуумному насосу;
• обогреву сидений и т.д.

В моторном отсеке стоят вставки, обеспечивающие защиту такому электрооборудованию:

• насосу антиблокировочной системы;
• вентилятору охлаждения;
• передним блок-фарам, включая габариты;
• усилителю магнитолы;
• катушке замка зажигания;
• катушке зажигания;
• датчику срабатывания топливной помпы;
• комбинации приборов;
• переключателям указателей поворота и стопов и т.д.

Посмотреть на распиновку, где указано назначение и номинал перемычек, можно в таблицах:

Предохранитель печки

Для отопителя на Skoda Octavia 2 установлено несколько плавких вставок в салонном модуле:

• № 5 на 5 А;
• № 40 для вентилятора на 40 А;
• № 47 для дополнительной печки на 5 А.

Предохранитель прикуривателя

Предохранитель прикуривателя чаще всего перегорает из-за подключения нестандартного оборудования, мощность которого превышает номинал перемычки. Среди прочих причин наиболее вероятными являются:

• короткое замыкание из-за оголенной изоляции или скопившегося в блоке конденсата;
• неплотное прилегание или окисление контактов;
• повышение напряжения;
• использование отремонтированных вставок или металлических предметов вместо них.

Перед заменой нужно устранить причины перегорания вставки и выполнить мероприятия, обеспечивающие безопасность водителю:

1. Припарковать машину на ровной площадке.
2. Поставить на ручник.
3. Подложить под колеса противооткатные башмаки.
4. Обесточить электрооборудование.
5. Вынуть ключ из замка зажигания.
6. Отсоединить провода от клемм аккумуляторной батареи.

Далее нужно найти и вскрыть нужный монтажный короб и приступить к замене:

1. Найти гнездо № 24 на плате в салоне.
2. Убедиться в том, что перемычка сгорела, визуально или прозвонить мультиметром.
3. Вытащить дефектную деталь диэлектрическими щипцами.
4. Подобрать новую номиналом 25 А.
5. Установить ее.
6. Завести двигатель.
7. Проверить работоспособность разъема.
8. Поставить на место крышку модуля.

Предохранитель бензонасоса

Плавкая вставка для защиты топливного насоса находится на торце приборной панели в гнезде № 1. Она рассчитана на ток 10 А.

Места установки БП и обеспечение доступа к ним

Шкода Октавия А5, как и большинство автомобилей, укомплектовано двумя предохранительными модулями: в салоне и моторном отсеке машины. Чтобы до них добраться, много времени не потребуется. При необходимости осмотреть предохранители в моторном отсеке, необходимо просто открыть капот автомобиля и зафиксировать его.

• Предохранительный блок располагается справа возле амортизационной стойки, если стоять перед авто и смотреть прямо на него.
• Доступ к предохранителям осуществляется следующим образом: нужно сдвинуть две защелки на пластиковой крышке и потянуть ее на себя.
• После чего открываются все защитные устройства и два реле, обеспечивающие контроль работы вентилятора охлаждения и управления автоматической коробкой передач Skoda Octavia A5.

БП, установленный в салоне автомобиля, находится возле водителя в торпеде. Стоит открыть водительскую дверь и в торце передней панели можно увидеть крышку, прикрывающую модуль с предохранителями. При помощи плоской отвертки крышка поддевается и снимается.

Замена

• Для начала необходимо отключить зажигание, а лучше всего снять клеммы с аккумуляторной батареи.
• Внимательно осматривают предохранительный блок на предмет перегоревших вставок.
• При помощи пинцета из гнезда вынимается старый (неисправный) предохранитель.
• Этим же инструментов ставят на место исправную деталь.

Важно! Нельзя устанавливать новые элементы защиты большего номинала вместо положенного. В этом случае существует опасность возникновения возгорания

Водители с опытом, которые проехали не одну десятку тысяч километров, всегда в багажнике держат запасные защитные устройства на все случаи жизни.

В целом процесс замены вставок предохранительного блока Шкода Октавия А5 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя. Если определить и устранить неисправность не удалось, то следует обратиться на СТО.

Схема пошаговой замены предохранителей Шкода Октавия Тур А4

1. Блок предохранителей находиться под этой крышкой.

2. Чтобы снять крышку нужно подцепить ее плоской отверткой в отмеченном на фотографии месте. Так же вы увидите стрелочку на крышке где нужно подцеплять.

3. Вид предохранителей под крышкой.

4. Схема предохранителей.

5. Предохранители меняются очень просто, нет смысла описывать работу. Под крышкой предохранителей должен быть съемник, но предохранитель можно извлечь и рукой.

Я советую вам возить с собой новые предохранители по несколько штук разного сопротивления.

6. Список сопротивлений предохранителей которые используются на Шкода Октавия.

Интересующие вопросы задаем в .

Второй блок предохранителей Шкода Октавиа (и наиболее часто перегорающий предохранитель прикуривателя) расположен в моторном отсеке:

В некоторых моделях Шкода перед снятием и заменой блока предохранителей необходимо снять крышку отсека АКБ. При снятии крышки блока предохранителей стопорная скоба смещается до упора вперёд. Теперь снимите крышку блока.

• 15 блок управления бортовой сети — плафоны освещения салона
• 16 Climatronic
• 17 не используется
• 18 Стеклоочиститель заднего стекла
• 19 прицеп
• 20 не используется
• 21 Адаптивное освещение, левая и правая стороны
• 22 Вентилятор Climatronic
• 23 Стеклоподъемники передних дверей
• 24 предохранитель прикуривателя Шкода Октавия
• 25 Обогрев заднего стекла, автономный отопитель и вентилятор
• 26 розетка в багажном отсеке
• 27 топливный насос, форсунки дизельного двигателя
• 28 Головное устройство аудиосистемы
• 29 Блок управления двигателя, обогрел вентиляции картера
• 30 блок управления АКПП,
• 31 Вакуумный насос
• 32 Стеклоподъемники задних дверей
• 33 Электропривод подьёмно-сдвижного люка
• 34 блок управления системы Комфорт
• 35 Сигнал тревоги
• 36 Омыватель фар
• 37 Передние сиденья с подогревом
• 38 Обогреваемые задние сиденья
• 39 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
• 40 Вентилятор отопителя и климатической установки
• 41-42 не используется
• 43-45 Тягово-сцепное устройство
• 4б Подогрев сидений
• 47 Автономный отопитель и вентиляция.

Не получается поменять предохранитель, нет схемы предохранителей Шкода Октавия, другие проблемы с авто электрикой Шкода, или что-то пошло не так? – звоните в нашу службу техпомощи +7 925 500 89 27, «Дядя Чарли» поможет!

Блок под капотом

Он расположен с левой стороны подкопотного пространства под защитной крышкой и состоит из 2 блоков:

p, blockquote 31,0,0,0,0 —>

1. отдел предохранителей и реле
2. отдел предохранителей высокой мощности в виде плавких вставок

Схема блока предохранителей и реле

Назначение предохранителей

p, blockquote 35,0,0,0,0 —>

1	Резерв
2	5А Подрулевые переключатели
3	5А Диагностический разъем
4	30А Гидроэлектронный модуль ABS
5	15А Блок управления АКП
6	5А Комбинация приборов
7	Резерв
8	15А Аудиосистема
9	5А Телефон
10	5А Питание реле блока управления двигателем
11	20А Блок управления дополнительным обогревателем и вентиляцией
12	5А Блок управления информационной шиной
13	15А Блок управления двигателем
14	20А Зажигание
15	5/15А Датчик концентрации кислорода, реле топливного насоса, реле свечей накаливания
16	30А Блок управления ABS
17	15А Звуковой сигнал
18	30А Усилитель звука
19	30А Стеклоочистители ветрового окна
20	Резерв
21	15А Датчик концентрации кислорода
22	5А Выключатель педали сцепления тормоза
23	5/10/15А Насос дополнительного воздуха, ТНВД, датчик массового расхода воздуха
24	10А Клапан рециркуляции отработавших газов
25	30А Правая фара
26	30А Левая фара
27	40А Насос дополнительного воздуха, предварительный подогрев
28	40А Стартер
29	50А Питание зажима 30
30	50А Зажим X — оборудование, подсоединенное к этой клемме, автоматически включается в момент пуска двигателя.

Расшифровка реле

p, blockquote 36,0,0,0,0 —>

• R1 — Реле электродвигателя вентилятора радиатора
• R2 — Реле управления АКП
• R3 — реле напряжения питания (15)

Диагностические работы

Порядок проведения:

1. Размыкаются фишки (контактные штекеры), идущие от блока питания к нагревательным тенам (2 шт.).
2. Мультиметром (или амперметром) проверяется подача напряжения на тены при включенной кнопке обогрева.
3. Если напряжение есть, значит кнопка включения и блок питания исправны.
4. «Прозвонка» двух фишек от верхней и нижней частей сидения.
5. Если на одной из них нет сигнала, свидетельствующего о целостности цепи, значит в ней произошло нарушение обогревательного элемента.
6. Если тены исправны, то необходимо проверить термодатчик, контролирующий отключение нагрева при достижении нужной температуры.

Расположение блоков и обеспечение доступа

Где находятся эти устройства и как до них добраться? Конструкторы концерна не стали сильно мудрить и что-то новое выдумывать. Блоки вполне удачно, как и в большинстве моделей автомобилей других производителей, расположены в доступных местах. Все очень просто.

В левой части автомобиля на водительской стороне и расположен предохранительный блок. Он включает в себя защитные устройства различного номинала от пяти до пятидесяти ампер. Для удобства каждый номинал наделен определенным цветом (маркировкой).

Номинал, А	Какого цвета корпус предохранителя
5	Светло-коричневого
7,5	Темно-коричневого
10	Красного
15	Синего
20	Желтого
25	Белого
30	Зеленого
40	Оранжевого
50	Красного

Чтобы добраться к защитному блоку, необходимо открыть капот, зафиксировать его в этом положении. Если смотреть на моторный отсек спереди автомобиля, то модуль будет располагаться справа возле амортизационной стойки Шкода Октавия А7.

Для доступа к внутренним плавким вставкам модуля необходимо снять пластмассовую крышку блока. Небольшим нажатием на фиксатор крышка выходит из зацепления.

Как видно, кроме предохранителей в блоке установлены два реле, отвечающие за работу электромотора вентилятора охлаждения и управления автоматической коробкой передач.

Электросхемы Шкода Октавия

Больше информации про электро – оборудование Skoda octavia a4 можете узнать изучив электро схемы: “скачать.”

p, blockquote 23,0,0,0,0 —>

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

p, blockquote 24,0,0,0,0 —>

Octavia A4 — автомобиль размерного класса C, производимый чешской компанией Škoda Auto a.s. В данном материале мы подробно разберем схемы предохранителей Шкода Октавия 1-го поколения (A4 в кузовах 1u2/1u5) 1996, 1997, 1998, 1999, 2000 и рестайлинг 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

В моторном отсеке

Состоит преимущественно из высокомощных плавких вставок. Для доступа нужно снять защитную крышку с аккумулятора.

Схема
№	Описание	Ток, А
1	Генератор	110/150
2	Блок управления освещением салона	110
3	Электродвигатель системы охлаждения двигателя	40/50
4	Электронный блок управления	50
5	Свечи накаливания дизельных двигателей	50
6	Электродвигатель системы охлаждения двигателя	30
7	Модуль управления системой ABS	30
8	30

Блок реле

Для доступа к реле в салоне необходимо снять обшивку около рулевого колеса.

Цепи питания электрооборудования Шкода Октавия А5 защищены плавкими предохранителями и реле. Предохранители установлены в двух монтажных блоках: один расположен в салоне, второй – в моторном отсеке.

Перед тем, как заменить перегоревший предохранитель, выясните причину его выхода из строя. Для извлечения используйте специальный пинцет, имеющийся в каждом из блоков. На место сгоревшего предохранителя устанавливайте предохранитель такого же номинала. В зависимости от максимальной силы тока все предохранители окрашены в разные цвета.

Схема электрооборудования

Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»). При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ). Электропитание потребителей осуществляется от:

• аккумуляторной батареи — когда двигатель не работает;
• генератора — при работающем моторе.

Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:

1. В салоне автомобиля — внутри приборной панели.

2. В подкапотном пространстве — у правого крыла (со стороны бампера).

Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.

Ремонтные работы

Они проводятся в гараже или в удобном помещении с хорошей вентиляцией, достаточной освещенностью.

Порядок ремонта подогрева сидений:

1. Снимается весь пластик с корпуса сидения. В одних моделях он крепится на отжимные фиксаторы, в других – его нужно отвинчивать при помощи отвертки.
2. Обшивка аккуратно отгибается. Если она крепится колечками, то их можно перекусить круглогубцами или пассатижами.
3. Снятие обшивки, проведение осмотра обогревающего элемента (проволоки).
4. При обнаружении обгоревшего или перегоревшего провода его нужно нарастить, припаяв с двух сторон в цепь.
5. Производится укладка сращенного участка в термоизоляцию и, затем на свое место.
6. Определение причины обрыва провода. Если это произошло из-за надавливания каркасом сиденья, то место контакта следует максимально утончить, используя наждачную бумагу или напильник. Сверху на провод рекомендуется положить тонкую прокладку (резиновую или пластиковую) и зафиксировать ее резиновым клеем.
7. Сидение собирается в обратном порядке. Вместо снятых пассатижами колец нужно использовать пластиковые хомуты.

Смена предохранителей

Причиной неисправности системы подогрева передних сидений может быть выход из строя предохранителя. Владельцу автомобиля необходимо обратиться к «Инструкции по эксплуатации» транспортного средства. В ней, на странице со схемой и описанием блока предохранителей, найти тот, который отвечает за работу системы подогрева сидений.

Предохранитель, отвечающий за обогрев, имеет маркировку: 10А 6997L2 VIN 6997L2

Его стоимость может колебаться от 12 до 20 руб.
Место нахождения предохранителя: под рулем, слева от основного блока.
Извлекать его надо осторожно, сняв колодку с направляющих и поддев тонкой отверткой.

Целостность нагревательного элемента

Это обязательное условие функционирования встроенной системы обогрева кресел.

Она состоит из:

1. Нагревательного элемента. В качестве его выступает провод с нихромовой спиралью, покрытый сверху тефлоном.
2. Наружной оболочки. Она выполняется из технической ткани (из тепло- или углеродного волокна).

Для того чтобы элементы начали функционировать в режиме обогрева необходимо обеспечить:

1. Неразрывность цепи с бортовой электрической сетью автомобиля.
2. Отсутствие разрывов в нагревательном элементе и других повреждений его целостности.

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

Фото – схема

Описание

1	10А Диагностический разъем, блок управления двигателем, топливный насос
2	5А Блок управления ABS, ESP
3	5А Подушки безопасности
4	5А Обогреватель, кондиционер, фонарь света заднего хода
5	5А Электро корректор света фар
6	5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7	Резерв
8	Резерв
9	Резерв
10	Резерв
11	Резерв
12	10А Блок управления центральным замком
13	10А Блок управления наружным освещением, стоп-сигналы
14	5А Блок управления АКП, замок селектора выбора передач
15	7,5А Блок управления освещением салона
16	10А Система климат – контроля
17	Дополнительное оборудование
18	5А Датчики системы помощи при парковке
19	5А Блок управления тягово – сцепным устройством
20	5А Система помощи при трогании с места на подъем
21	Резерв
22	40А Вентилятор системы климат-контроля
23	30А Стеклоподъемник передних окон
24	15А предохранитель прикуривателя
25	25/30А Обогрев заднего стекла. Дополнительный обогреватель
26	20А Штепсельная розетка в багажнике
27	15А Реле топливного насоса, топливные форсунки
28	Дополнительное оборудование
29	10А Блок управления двигателем
30	20А Блок управления АКП
31	20А Вакуумный насос тормозной системы
32	30А Стеклоподъемники задних дверей
33	25А Электропривод люка крыши
34	20А Блок управления функциями комфорта
35	5А Противоугонная система
36	20А Омыватели фар
37	20А Обогрев передних сидений
38	30А Обогрев заднего сиденья
39	Резерв
40	40А Вентилятор системы отопления
41	15А Стеклоочиститель окна задней двери
42	15А Стеклоомыватель ветрового окна
43	15А Тягово-сцепное устройство
44	20А Тягово-сцепное устройство
45	15А Тягово-сцепное устройство
46	5А Обогрев жиклеров стеклоомывателей
47	5А Реле дополнительного обогревателя
48	Резерв
49	5А Центральный переключатель света

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

• B4 – реле напряжения питания (30)
• B5 – реле обогрева заднего стекла
• B6 – реле звукового сигнала
• B7 – реле -1- насоса омывателя стекла
• B8 – реле -2- насоса омывателя стекла
• B9 – кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

Блок реле под ЦБУ

Схема

Назначение

1. рeлe нaпряжeния питaния (15) -J329-
2. реле устройства для обогрева заднего стекла -J9-
3. рeлe нaпряжeния питaния (50) -J682- /  реле стартера 1 -J906-
4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

• D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой тепло производительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
• D2.1 — реле звукового сигнала -J4-
• D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
• D3 — реле для большой тепло производительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
• D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
• D4 — реле стартера 2 -J907-
• D5.1 — рeлe фaрooбмывaтeлeй -J39­
• D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

Фото – схема

Описание

1	10А Диагностический разъем, блок управления двигателем, топливный насос
2	5А Блок управления ABS, ESP
3	5А Подушки безопасности
4	5А Обогреватель, кондиционер, фонарь света заднего хода
5	5А Электро корректор света фар
6	5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7	Резерв
8	Резерв
9	Резерв
10	Резерв
11	Резерв
12	10А Блок управления центральным замком
13	10А Блок управления наружным освещением, стоп-сигналы
14	5А Блок управления АКП, замок селектора выбора передач
15	7,5А Блок управления освещением салона
16	10А Система климат – контроля
17	Дополнительное оборудование
18	5А Датчики системы помощи при парковке
19	5А Блок управления тягово – сцепным устройством
20	5А Система помощи при трогании с места на подъем
21	Резерв
22	40А Вентилятор системы климат-контроля
23	30А Стеклоподъемник передних окон
24	15А предохранитель прикуривателя
25	25/30А Обогрев заднего стекла. Дополнительный обогреватель
26	20А Штепсельная розетка в багажнике
27	15А Реле топливного насоса, топливные форсунки
28	Дополнительное оборудование
29	10А Блок управления двигателем
30	20А Блок управления АКП
31	20А Вакуумный насос тормозной системы
32	30А Стеклоподъемники задних дверей
33	25А Электропривод люка крыши
34	20А Блок управления функциями комфорта
35	5А Противоугонная система
36	20А Омыватели фар
37	20А Обогрев передних сидений
38	30А Обогрев заднего сиденья
39	Резерв
40	40А Вентилятор системы отопления
41	15А Стеклоочиститель окна задней двери
42	15А Стеклоомыватель ветрового окна
43	15А Тягово-сцепное устройство
44	20А Тягово-сцепное устройство
45	15А Тягово-сцепное устройство
46	5А Обогрев жиклеров стеклоомывателей
47	5А Реле дополнительного обогревателя
48	Резерв
49	5А Центральный переключатель света

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

• B4 – реле напряжения питания (30)
• B5 – реле обогрева заднего стекла
• B6 – реле звукового сигнала
• B7 – реле -1- насоса омывателя стекла
• B8 – реле -2- насоса омывателя стекла
• B9 – кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

В данном исполнении, тут находится и центральный блок управления.

Блок реле под ЦБУ

Схема

Назначение

1. рeлe нaпряжeния питaния (15) -J329-
2. реле устройства для обогрева заднего стекла -J9-
3. рeлe нaпряжeния питaния (50) -J682- /  реле стартера 1 -J906-
4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

• D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой тепло производительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
• D2.1 — реле звукового сигнала -J4-
• D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
• D3 — реле для большой тепло производительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
• D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
• D4 — реле стартера 2 -J907-
• D5.1 — рeлe фaрooбмывaтeлeй -J39­
• D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Блок предохранителей

Находится в торце приборной панели, со стороны водителя за защитной крышкой. СхемаОписание

10А Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей
10А Указатели поворота, фары с ксеноновыми лампами
5А Освещение вещевого ящика
5А Освещение номерного знака
7,5А Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat
б	5А Система замков с центральным управлением
10А Фары заднего хода, сенсоры паркования
5А Телефон
5А ABS, ESP
10А Зажигание
5А Панель приборов
7,5А Электропитание системы диагностирования
10А Фонари сигнала торможения
10А Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)
5А Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида
10А Кондиционер
5А Обогрев жиклеров опрыскивателей, 30А Фонарь дневного света
10А Правая фара дальнего света
10А Левая фара дальнего света
15А Правая фара ближнего света, регулирование высоты фар
15А Левая фара ближнего света
5А Правый стояночный огонь
5А Левый стояночный огонь
20А Передние стеклоочистители, электродвигатель стеклоомывателя
25А Вентилятор отопителя, кондиционер, Climatronic
25А Обогрев стекла крышки багажника
15А Стеклоочиститель заднего стекла
15А Топливный насос
15А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель
20А Электроуправляемый солнечный люк в крыше
Незанято
10А Бензиновый двигатель — клапанные форсунки, 30А Дизельный двигатель топливный насос высокого давления, блок управления
20А Фарообмыватель передних фар
10А Бензиновый двигатель: блок управления, 10А Дизельный двигатель: блок управления
30А Розетка для подключения прицепа, розетка в багажнике
15А Противотуманные фары
20А Бензиновый двигатель: блок управления, 5А Дизельный двигатель: блок управления
15А Лампа освещения багажника, центральный замок, внутреннее освещение салона
15А Система аварийной световой сигнализации
20А Звуковой сигнал (гудок)
15А Прикуриватель
15А Радиоприемник, телефон
10А Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления
15А Обогрев сидений

Назначение предохранителей в передней панели Skoda Octavia A5

№	Потребитель
1	Диагностический разъём, блок управления двигателя, топливный насос
2	Блок управления ABS, ESC
3	Подушки безопасности
4	Отопление, климатическая установка, фонари заднего хода
5	Блок управления корректора фар
6	Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент
7-11	Не используется
12	Блок управления центрального замка
13	Диагностический разъём, переключатель освещения
14	Блок управления АКП, блокировка селектора
15	Блок управления бортовой сети – плафоны освещения салона
16	Climatronic
17	Не используется
18	Стеклоочиститель заднего стекла
19	Блок управления распознания прицепа
20	Не используется
21	Адаптивное освещение, левая и правая стороны
22	Вентилятор Climatronic
23	Стеклоподъёмники передних дверей
24	Прикуриватель
25	Обогрев заднего стекла, автономный отопитель и вентилятор
26	Розетка в багажном отсеке
27	Топливный насос, форсунки (дизельного двигателя)
28	Головное устройство
29	Блок управления двигателя, обогрев вентиляции картера
30	Блок управления АКП, Haldex
31	Вакуумный насос
32	Стеклоподъёмники задних дверей
33	Электропривод подъёмно-сдвижного люка
34	Блок управления системы «Комфорт»
35	Сигнал тревоги
36	Омыватель фар
37	Передние сиденья с обогревом
38	Обогреваемые задние сиденья
39	Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
40	Вентилятор отопителя и климатической установки
41-42	Не используется
43-45	Тягово-сцепное устройство
46	Подогрев сидений
47	Автономный отопитель и вентиляция
48	Телефон
49	Переключатель освещения

Для получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.

Сзади скобы/фиксатора будет виден значок открытого замочка. Теперь снимаем крышку.
После замены предохранителя устанавливаем крышку на блок предохранителей и сдвигаем стопорный фиксатор до упора назад.
Сзади скобы будет виден значок закрытого замочка — крышка заблокирована.
