Схема предохранителей шкода йети

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для автомобилей Skoda Yeti.

Рассмотрены автомобили Skoda Yeti 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Находится около аккумуляторной батареи.

расшифровка.

1

2

Реле системы управления двигателем

F1

F2

(30A) Коробка передач DSG

F3

(5A) Многофункциональный блок управления

F4

(20A) Система ABS/ESP

F5

(15A) Коробка передач DSG

F6

(5A) Панель приборов, рукоятка переключателя стеклоочистителей и рычаг переключения указателей поворота

F7

(40A) Основные цепи зажигания

F8

(15A) рaдиoприeмник

F9

(5A) Телематика

F10

(5A/10A) Управление двигателем

F11

(20A/30A) Дополнительный отопитель

F12

(5A) Блок диагностики

F13

(15A/30A) Управление двигателем

F14

(20A) Управление двигателем

F15

(5A/10A) Управление двигателем

F16

(30A) Многофункциональный блок управления

F17

(15A) Звуковой сигнал

F18

(30A) Аудиосистема

F19

(30A) Очиститель лобового стекла

F20

(10A/15A/20A) Регулировочный клапан давления топлив

F21

(10A/15A/20A) Лямбда–зонд

F22

(5A) Выключатель для педали сцепления, выключатель для педали управления тормозной системой

F23

(5A/10A/15A) Насос охлаждающей жидкости магнитный клапан для ограничения давления наддува, переключающий клапан охладителя топливного насоса высокого давления

F24

(10A) Фильтр с активированным углем, клапан для рециркуляции ОГ

F25

(40A) Система ABS/ESP

F26

(30A) Многофункциональный блок управления

F27

(50A) Свечи накаливания

F28

(50A) Обогреватель лобового стекла

F29

(50A) Электропитание салона

Блок предохранителей в салоне Skoda Yeti.

Расположен с левого торца панели приборов.

назначение предохранителей.

F1

(10A) Обогрев системы вентиляции коробки передач (дизельный двигатель) Блок управления автоматической коробкой передач DQ200

F2

(20A) Блок управления электрооборудованием прицепа

F3

(15A) Блок управления электрооборудованием прицепа

F4

(5A) Панель приборов, рукоятка переключателя стеклоочистителей, рычаг переключения указателей поворота

F5

(40A) Кондиционер/отопитель

F6

(15A) Очиститель заднего стекла

F7

(5A) Телематика

F8

(15A) Блок управления электрооборудованием прицепа

F9

(10A) Многофункциональный блок управления

F10

(10A) Датчик дождя, переключатель света, центральный штекер для присоединения диагностического стенда

F11

(10A) Левая фара

F12

(10A) Правая фара

F13

(15A) Аудиосистема/навигационная система

F14

Блок управления электрооборудованием прицепа

F15

(5A) Выключатель освещения

F16

(5A) Обогреватели форсунок омывателя лобового стекла

F17

(5A) Корректор фар

F18

(10A) Центральный штекер для присоединения диагностического стенда, блок управления двигателем, тормозной сенсор

F19

(5A) Блок управления ABS, ESP, выключатель контроля давления воздуха в шинах, блок управления оборудованием для облегчения стоянки, выключатель режима Offroad, кнопка пуска и остановки

F20

(5A) Система SRS

F21

(5A) WIV, фонарь заднего хода, темнение зеркал, датчик давления, подготовка для телефона, расходомер воздуха

F22

(5A) Панель приборов, блок управления электромеханическим усилителем рулевого привода, Haldex

F23

(15A) Система замков с центральным управлением и крышка багажника

F24

(30A) Стеклоподъемник окон сзади

F25

(25A/30A) Обогрев заднего стекла Обогрев заднего стекла, независимый дополнительный отопитель и вентиляция

F26

(20A) Разъем питания дополнительного оборудования (багажник)

F27

(30A) Электроуправляемый сдвигаемый и откидной солнечный люк в крыше автомобиля, электроуправляемая солнцезащитная шторка

F28

(15A) Реле топливного насоса, блок управления топливным насосом, клапанные форсунки

F29

(30A) Стеклоподъемник окон впереди

F30

(20A) Предохранитель прикуривателя Skoda Yeti

F31

(20A) Система омывателя/очистителя фар

F32

(20A) Подогреватель сидений

F33

Кондиционер/отопитель

F34

(5A) Противоугонная система

F35

(10A)Управление трансмиссией

F36

(5A)Аудиосистема

Блок под капотом

Он находится с левой стороны моторного отсека, за защитной крышкой. Сам блок состоит из 2 частей. Отдел плавких вставок высокой мощности и отдел предохранителей, в котором так же расположены некоторые реле, на пример реле системы управления двигателем.

Обозначение

Вариант 1

1	Не используется
2	(30A) Коробка передач DSG
3	(5A) Многофункциональный блок управления, Измерительная линия
4	(20A) Система ABS/ ESP
5	(15A) Коробка передач DSG
6	(5A) Панель приборов, рукоятка переключателя стеклоочистителей и рычаг переключения указателей поворота
7	(40A) Основные цепи зажигания
8	(15A) Рaдиoприeмник
9	(5A) Телефон
10	(5A/ 10A) Управление двигателем, Питание катушки реле блока управления двигателем
11	(20A/ 30A) Дополнительный отопитель
12	(5A) Блок диагностики
13	(15A/ 30A) Управление двигателем
14	(20A) Управление двигателем, Зажигание
15	(5A/10A) Лямбда-зонд, реле топливного насоса реле свечей накаливания
16	(30A) Центральный блок управления электрической бортовой сетью, правая основная фара, правый задний группированный световой прибор
17	(15A) Звуковой сигнал
18	(30A) Усилитель цифрового процессора для обработки звука
19	(30A) Очиститель лобового стекла
20	(10A/ 15A/ 20A) Регулировочный клапан давления топлива
21	(10A/ 15A/ 20A) Лямбда–зонд
22	(5A) Выключатель для педали сцепления, выключатель для педали управления тормозной системой
23	(5A/ 10A/ 15A) Насос охлаждающей жидкости магнитный клапан для ограничения давления наддува, переключающий клапан охладителя топливного насоса высокого давления
24	(10A) Фильтр с активированным углем, клапан для рециркуляции ОГ
25	(40A) Система ABS/ESP
26	(30A) Многофункциональный блок управления
27	(50A) Свечи накаливания, пред пусковой нагрев
28	(50A) Обогреватель лобового стекла
29	(50A) Электропитание салона
30	(50A) Зажим Х

Вариант 2

1. Не используется
2. Автоматическая коробка передач, управление системы AdBlue
3. Модуль данных АКБ
4. ABS
5. Автоматическая коробка передач
6. Не используется
7. Питание клеммы 15, стартер
8. Головное устройство, комбинация приборов, телефон
9. Не используется
10. Система управления двигателя
11. Автономный отопитель и вентиляция
12. Шина данных
13. Система управления двигателя
14. Зажигание
15. Лямбда-зонд, топливный насос, система предварительного накаливания
16. Правая фара, правый задний фонарь
17. Звуковой сигнал
18. Усилитель аудиосистемы
19. Стеклоочиститель ветрового стекла
20. Регулятор давления топлива, ТНВД
21. Лямбда-зонд
22. Выключатель педали сцепления, выключатель педали тормоза
23. Насос системы охлаждения, клапан ограничителя давления наддува, переключающий клапан радиатора, топливный насос
24. Адсорбер, клапан рециркуляции отработавших газов, вентилятор радиатора
25. ABS
26. Левая фара, левый задний фонарь
27. Система предварительного накаливания
28. Обогрев ветрового стекла
29. Подача электропитания на внутренний блок предохранителей (предохранители №№ 24, 27 31, 32), электропривод регулировки

Предупреждение о сервисном обслуживании

Нельзя сказать, что сброс сервисного интервала является обязательной процедурой для любого автомобиля, включая кроссовер Skoda Yeti. Но сделать это рекомендуется.

За счёт сброса удаётся убрать назойливое сообщение с экрана бортового компьютера. Электроника Yeti будет думать, что машина не прошла плановый сервисный осмотр, эксплуатируется на старых расходных материалах и изношенных запчастях.

По правилам ТО, дилер обязан по завершению всех процедур в рамках планового техобслуживания сбрасывать межсервисный интервал. Он представлен в виде сервисного сообщения Service Oil.

Помимо межсервисного, существует также инспекционный интервал. Он сбрасывается по аналогичной схеме, но имеет одно отличие. О нём вы узнаете далее.

Интервал ТО для автомобилей Skoda Yeti образца 2012 года, а также старших и более младших версий, идентичный. Он составляет 15 тысяч км. Бортовой компьютер, используя специальный датчик, отсчитывает этот интервал. И по мере приближения к отметке 15 000 км. выдаёт на экране бортового компьютера сервисное сообщение. Чтобы его убрать, счётчик следует обнулить.

Сложности со сбросом межсервисного интервала на автомобилях Skoda Yeti обусловлен тем, что этот кроссовер выпускался в нескольких модификациях. И в каждой из них применялась своя схема сброс.

Возможные решения

• Проверьте предохранитель: Проверьте, не перегорел ли предохранитель, отвечающий за работу реле стеклоочистителя. Если предохранитель перегорел, замените его на новый.

• Проверьте проводку: Проверьте состояние проводки, соединяющей реле стеклоочистителя с другими элементами системы. Убедитесь, что провода целые и правильно подключены. При необходимости, замените поврежденные провода или чистите контакты.

• Очистите контакты реле: Если реле стеклоочистителя не срабатывает, возможно, его контакты загрязнены. Очистите контакты реле специальной жидкостью или щеткой. Убедитесь, что контакты достаточно плотно прилегают друг к другу.

• Замените реле: Если ни одно из вышеперечисленных решений не помогло, вероятно, реле стеклоочистителя неисправно и требует замены. Приобретите новое реле, совместимое с моделью вашей Шкода Йети, и установите его в соответствии с инструкцией производителя.

Внимательно изучаем руль и торпедо

Переходим к фронтальным айрбэгам. Выше мы говорили, что иногда их отсутствие можно определить, просто открыв дверь, а иногда даже не открывая ее – достаточно лишь взглянуть на торпедо

Если вы впервые видите перед собой машину конкретной модели, вы вряд ли что-то поймете, но если пересмотреть пять-десять одинаковых – перетянутая панель обратит на себя внимание

Хотя бывает и так, что, даже никогда прежде не видя салон какого-то автомобиля, можно сказать, что торпедо в нем перетянуто, настолько ужасно это сделано. Такой ремонт реально видно на фотографиях.

Замена обшивки панели с вероятностью 99,9% говорит о том, что в машине срабатывали фронтальные подушки безопасности. Ведь никакого другого повода перетягивать ее просто нет.

Во времена, когда, как принято считать, бал в автоиндустрии правили инженеры, а не маркетологи, пассажирские подушки безопасности просто скрывались за крышкой на панели. При аварии айрбэг поднимал крышку и успешно раскрывался навстречу пассажиру. После ДТП достаточно было поменять ту самую крышку – и никаких следов не оставалось.

Но позже кто-то решил, что эти крышечки смотрятся некрасиво и портят вид салона. Тогда обшивку торпедо стали делать таким образом, что в ней появилась специально ослабленная зона, которую и разрывает подушка в процессе раскрытия. Естественно, после такого развития событий крышечку уже не поменяешь – тут или менять всю панель, что недешево и трудозатратно, или перетягивать ее.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

Замененная панель ничем не выделяется, выдать ее могут только следы демонтажа прилегающих элементов и признаки, указывающие на откручивание крепежа. Но по этому пути идут редко.

Также перетянутую панель выдают отслоения материала, пузыри под ним, кривые надписи Airbag.

Еще раз напомним, что при срабатывании пассажирской подушки панель рвет. Прежде чем перетягивать, ее надо восстановить, иначе в месте разрыва все будет криво-косо. Для этого часто применяется банальная шпатлевка. В результате в том месте, где должна раскрываться подушка, панель становится твердой. То есть при прощупывании все торпедо мягкое, а в зоне подушки жесткое.

Пассажирский айрбэг Ford Focus 3. Его не увидеть без снятия бардачка, зато можно нащупать или сфотографировать телефоном

Но куда лучше не демонстрировать гуттаперчевость рук и сгибаться в три погибели в попытках посмотреть за бардачок (и не факт, что продавец даст его снять), а воспользоваться небольшим зеркалом на ручке и фонариком. С их помощью в принципе можно увидеть в машине много неочевидного при простом осмотре глазами.

Наконец, водительская подушка. Убедиться в ее наличии без разбора руля невозможно. Но есть факторы, указывающие на ее срабатывание. В частности, центральная накладка на руле должна прочно держаться на своем месте, а не болтаться.

Шкода Румстер — предохранители и реле

Замок ремня безопасности. Заслонка дроссельная.

Защита кожух ремня ГРМ. Защита днища, запаски, КПП. Защита крыла пластмассовая подкрылок. Защита моторного отсека картера ДВС. Зеркало салона. Измеритель потока воздуха расходомер. Инвертор, преобразователь напряжения. Катушка зажигания. Клапан воздушный. Клапан рециркуляции газов EGR. Кнопка выключатель. Ковер салона, багажника.

Коллектор впускной. Колонка рулевая. Колпачок литого диска. Компрессор кондиционера. Консоль салона кулисная часть. Блок предохранителей шкода йети воздушного фильтра. Корпус масляного фильтра. Корпус термостата. КПП 5-ст. КПП 6-ст.

Кронштейн лапа крепления. Крышка дверь багажника. Крышка передняя ДВС. Крюк буксировочный. Лючок бензобака. Маслоотделитель сапун. Механизм натяжения ремня, цепи. Насос вакуумный. Насос водяной помпа. Насос масляный. Насос топливный электрический. Охладитель масляный. Охладитель отработанных блок предохранителей шкода йети. Патрубок интеркулера. Патрубок корпуса воздушного фильтра.

Схема предохранителей Skoda Yeti

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Шкода.

Примечание: › Перед тем, как заменять предохранитель, нужно выключить зажигание, а также соответствующее электрическое устройство. › Определите, какой предохранитель защищает цепь отказавшего потребителя › Извлеките пластиковую скобу из крепления в крышке блока предохранителей, установите скобу на соответствующий предохранитель и выньте его. › Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке. Замените неисправный предохранитель на новый того же номинала.

Внимание: ■ Никогда не «ремонтируйте» предохранители и не заменяйте их на предохранители большего номинала – опасность возгорания! Кроме того может возникнуть неисправность в другом месте электроцепи. ■ Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи

Примечание: ■ Рекомендуем, иметь в а/м всегда запасные предохранители. Комплект предохранителей можно выбрать из ассортимента оригинальных запчастей ŠKODA. ■ Один потребитель электроэнергии может защищаться несколькими предохранителями. ■ Один предохранитель может защищать цепи нескольких электрических потребителей.

Предохранители в передней панели

Предохранители расположены за крышкой с левой стороны передней панели. › Снять крышку блока предохранителей с помощью ключа зажигания › После замены предохранителя установите крышку на место.

Расположение предохранителей в передней панели

В некоторых а/м перед снятием крышки блока предохранителей необходимо снять крышку отсека АКБ › При снятии крышки блока предохранителей стопорная скоба A » смещается до упора вперёд. Сзади скобы будет виден символ

Расположение предохранителей в моторном отсеке

Источник статьи: http://avto-fresh.com/skoda/skhema-predokhranitelei-skoda-yeti/

Где находится предохранитель кондиционера на Шкоде Йети?

Теперь мы будем искать где предохранитель кондиционера на шкода йети является. Система кондиционирования воздуха подключена к нескольким электронным компонентам, и в вашем автомобиле может быть несколько предохранителей, подключенных к ней, в зависимости от года выпуска и имеющихся опций. Однако в дополнение к предохранителям есть еще реле, которое контролирует правильный процесс вашего кондиционирования воздуха. Мы будем один за другим помогать вам найди предохранитель и реле кондиционера на шкода йети .

Замена внутренних предохранителей кондиционера на шкода йети.

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования воздуха вашего Skoda Yeti. Для этого вам нужно будет перейти на блок предохранителей вашего автомобиля . Если вы не можете найти его, имейте в виду, что он находится близко к рулевому колесу, вы узнаете его точное положение благодаря руководству по эксплуатации вашего Skoda Yeti.

Прочтите инструкцию на крышке блока предохранителей

чтобы найти предохранитель (и) кондиционера вашего Skoda Yeti проверьте все предохранители, в названии которых есть слово «кондиционер».

Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем

В качестве последнего средства вы можете отнести свою машину к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера на шкода йети

Наконец, теперь мы увидим, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Skoda Yeti, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или обратитесь к руководству пользователя, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как узнать предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители как предохранитель стартера на шкода йети, или предохранитель звукового сигнала, не стесняйтесь обращаться за советом к нашим статьям, посвященным этим предохранителям.

Чтобы найти больше советов по Skoda Yeti, взгляните на шкода йети категория.

Passenger compartment

Fuse box

The main fuse box is located at the end of the dashboard, on the driver’s side.

Photo for example

On some models, a diagram with the current fuse assignment is glued to the back of the protective cover.

Protected components

Type 1

1	(10A) Transmission ventilation heater (diesel engine) Automatic transmission control unit DQ200
2	(20A) Trailer control module
3	(15A) Trailer control module
4	(5A) Instrument panel, wiper switch knob, turn signal shift lever
5	(40A) Heater fan, cooling fan, air conditioner, Climatronic
6	(15A) Rear window wiper
7	(5A) Telephone
8	(15A) Trailer control module
9	(10A) Multifunction control module
10	(10A) Rain sensor, light switch, center plug for connecting the diagnostic unit
11	(10A) LH headlamp
12	(10A) RH headlamp
13	(15A) Audio / navigation system
14	(5) Traction hitch
15	(5A) Light switch
16	(5A) Heated windscreen washer nozzles
17	(5A) Headlight range control
18	(10A) Central connector for diagnostic test bench, engine control unit, brake sensor
19	(5A) ABS control unit, ESP, tire pressure monitor switch, parking aid control unit, offroad mode switch, start / stop button
20	(5A) Airbag switch and airbag control module
21	(5A) WIV, reversing light, mirror shading, pressure sensor, phone preparation, air mass meter
22	(5A) Instrument panel, power steering control unit, Haldex
23	(15A) Central locking system and boot lid
24	(30A) Rear window lifter
25	(25A / 30A) Heated rear window, independent auxiliary heater and ventilation
26	(20A) Accessory power connector (trunk)
27	(30A) Electrically operated tilt and tilt sunroof, electrically operated sunblind
28	(15A) Fuel pump relay, fuel pump control module, valve injectors
29	(30A) Front window lifter
30	(20A) Cigarette lighters, front and rear
31	(20A) Headlamp washer / wiper system
32	(20A) Heated seats
33	(7,5) Heater, Сlimatic, Сlimatronic
34	(5A) Anti-theft system
35	(10A) Transmission control
36	(5A) Audio system

Type 2

1. Gearbox breather heater (diesel engine), automatic transmission
2. Towing hitch – left lamp
3. Electrical socket for towing hitch
4. Instrument cluster, steering column levers, camera
5. Heating fan, radiator fan, air conditioning, Climatronic
6. Rear window wiper
7. Emergency call
8. Towing hitch – right lamp
9. Interior lighting, rear fog lamp
10. Rain sensor, light switch, diagnostic connector
11. Headlights – left side
12. Headlights – Right Side
13. Head device
14. Central control system, engine control system
15. Light switch
16. Four-wheel drive
17. KESSY, steering lock
18. Diagnostic connector, engine management system, brake sensors, four-wheel drive, START-STOP system
19. ABS, ESC, tire pressure monitor indicator switch, parking aid, OFF ROAD mode switch, START-STOP button
20. Safety bag

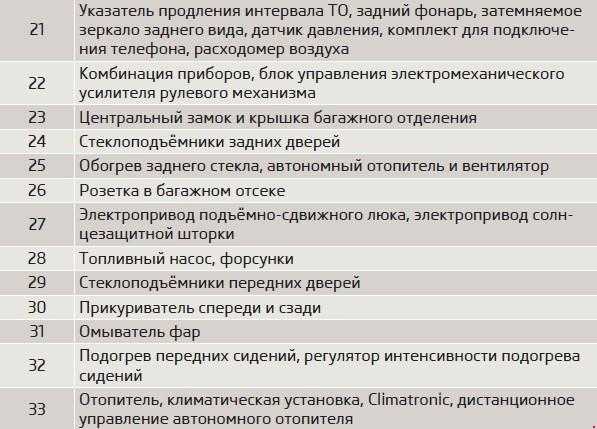

21. Flexible Service Interval – WIV, reversing light, dimmable rearview mirror, pressure sensors, telephone connection kit , mass air flow meter, headlight range control and headlight range control
22. Instrument cluster, electromechanical power steering, data bus
23. Central locking, luggage compartment lid
24. Power Windows – Rear Doors
25. Heated rear window, auxiliary heater and fan
26. Luggage compartment socket
27. Electric lift-slide sunroof, electric sun blind
28. Fuel pump, injectors, AdBlue heating
29. Power windows – front doors, exterior mirrors – heating, folding function, mirror adjustment
30. 12V socket – front and rear (cigarette lighter)
31. headlight washer
32. Heated front seats
33. Heater, air conditioning, Climatronic, auxiliary heater remote control
34. Anti-theft alarm, backup siren
35. Automatic transmission
36. Trailer coupling

It is located under the dashboard itself, behind the fuse box.

Diagram

Appointment

1	Relay for main ignition circuits
2	Heated rear window relay
3
4	Fuel pump relay
5	Relay for auxiliary ignition circuits
F1	(30A) Power seat
