Расположение

что к чему

1 H-LP CLN Омыватель фар 30 А2 RDI FAN Вентилятор системы охлаждения 40 А3 ABS №3 ABS, VSC 30 А4 ABS №1 ABS, VSC 50 А5 HTR Кондиционер 50 А6 ALT Система зарядки, цепь предохранителей “RDI FAN”, “H-LP CLN”, “ABS №1″, “ABS№3″, “ABS №2″, “HTR”, “HTR SUB №1″, “HTR SUB №2″, “HTR SUB №3″,“STV HTR”, “ACC”, “CIG”, “METER”, “IGN”, “ECU-IG №2″, “HTR-IG”, “WIPER”,“RR WIPER”, “WASHER”, “”ECU-IG №1″, “SEAT HTR”, “AM1″, “DOOR”,“RL DOOR”, “STOP”, “FR DOOR”, “POWER”, “RR DOOR”, “OBD”, “ACC-B”, “RRFOG”, “FR FOG”, “DEF”, “MIR HTR”, “TAIL”, “PANEL” 120 А7 EPS Электроусилитель рулевого управления 60 А8 GLOW — —9 P-SYSTEM — —10 P/l Цепь предохранителей “EFI MAIN”, “HORN”, “IG2″, “EDU” 50 А11 H/LP MAIN Цепь предохранителей “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI” 50 А12 AMT МКПП (Multimode) 50 А13 SPARE Запасной 10 А14 SPARE Запасной 30 А15 SPARE Запасной 20 А16 ECU-B2 МКПП (Multimode), кондиционер, система “Smart Entry & Start” 10 А17 ECU-B Блок управления двигателем, комбинация приборов, VSC, электропривод стеклоподъемников 10 А18 RAD №1 Магнитола 15 А19 DOME Освещение салона, освещение багажного отделения, система “Smart Entry & Start” 10 А20 AM2 №2 Блок управления двигателем 7,5 А21 ALT-S Система зарядки 7,5 А22 TURN-HAZ Аварийная сигнализация 10 А23 ETCS Блок управления дроссельной заслонкой 10 А24 AM2 Система запуска, система “Smart Entry & Start”, система впрыска 30 А25 A/F Система выпуска 20 А26 STRG LOCK Система блокировки рулевого управления 20А27 IGT/INJ — —28 EDU Система запуска, система “Smart Entry & Start” 20 А29 EFI MAIN Система впрыска, цепь предохранителей “EFI №1″, “EFI №2″ 20 А30 HORN Звуковой сигнал 10 А31 IG2 Система впрыска, система запуска, система “Smart Entry & Start”, цепь предохранителей “IGN”, “METER”, “IG2 №2″ 15 А32 HTR SUB №1 Кондиционер 30 А33 HTR SUB №2 Кондиционер 30 А34 HTR SUB №3 Кондиционер 30 А35 FR DEICER — —36 ABS №2 ABS, VSC 30 А37 STV HTR — —38 IG2 №2 Система запуска, система “Smart Entry & Start” 7,5 А39 EFI №2 Система впрыска 10 А40 EFI №1 Система впрыска 10 А41 H-LP RH HI Правая фара (дальний свет) 10 А42 H-LP LH HI Левая фара (дальний свет) 10 А43 H-LP RH LO Правая фара (ближний свет) 15 А
44 H-LP LH LO Левая фара (ближний свет) 15 А
Блок предохранителей в салоне

местонахождение

где какой

1 TAIL Передние фары, задний комбинированный фонарь, подсветка номерного знака, задние противотуманные фонари, передние противотуманные фары, система впрыска, подсветка панели приборов 10 А2 PANEL Переключатель освещения салона, подсветка панели приборов, подсветка вещевого ящика, переключатели на рулевом колесе 7,5 А3 FR DOOR Электропривод стеклоподъемников передних дверей 20 А4 RL DOOR Электропривод стеклоподъемника задней левой двери 20 А5 RR DOOR Электропривод стеклоподъемника задней правой двери 20 А6 SUNROOF Люк 20 А7 CIG Прикуриватель 15 А8 ACC Электропривод боковых зеркал заднего вида, блок управления двигателем, система “Smart Entry & Start”, система блокировки передач 7,5 А9 MIR HTR Обогреватель боковых зеркал заднего вида, система впрыска 10 А10 RR FOG Задние противотуманные фонари 7,5 А11 IGN Система блокировки рулевого управления, SRS, МКПП (Multimode), система впрыска, система “Smart Entry & Start” 7,5 А12 METER Комбинация приборов 7,5 А13 SEAT HTR Обогреватель сидений 15 А14 HTR-IG Кондиционер, обогреватель заднего стекла 10 А15 WIPER Стеклоочиститель 25 А16 RR WIPER — —17 WASHER Омыватель лобового стекла 15 А18 ECU-IG №1 Корректор фар, блок управления двигателем, электропривод вентилятора системы охлаждения, система блокировки передач, датчик дождя, ABS, VSC, магнитола, система впрыска, система “Smart Entry & Start” 10 А19 ECU-IG №2 Фонари заднего хода, система зарядки, обогреватель заднего стекла, кондиционер, аварийная сигнализация, индикатор непристегнутого ремня безопасности переднего пассажира 10 А20 OBD Система диагностики 7,5 А21 STOP Стоп-сигналы, дополнительный стоп-сигнал, ABS, VSC, блок управления двигателем, система впрыска, МКПП (Multimode) 10 А22 DOOR Система блокировки замков дверей 25 А23 ACC-B Цепь предохранителей “CIG”, “АСС” 25 А24 4WD — —25 FR FOG Передние противотуманные фары 15 А
26 AM-1 Система запуска, система “Smart Entry & Start”, система блокировки передач, цепь предохранителей “CIG”, “АСС” 7,5 А

Схема предохранителей Тойота аурис | Автомобиль Toyota

Японские .панель предохранители. Качество

Замена предохранителя прикуривателя Тайота Ярис 2008 г.

Замена предохранителя Тойота Камри 2008 гв / How to replace the fuse TOYOTA CAMRY

прикуриватель Тойота Королла (140й и 150й кузов)

Замена предохранителя на прикуриватель тайота Камри

Блок предохранителей для Toyota Corolla E15 2006-2013

Toyota Corolla 2011 (E150) разбираем центральную часть панели

предохранитель 120а toyota.каталожный номер 90982-08271.mp4

Замена звукового сигнала Тойота Королла Е150

https://youtube.com/watch?v=NMbudOShfHU

блок предохранителей тойота

Также смотрите:

Замена шаровой Тойота Королла видео
Руководство по эксплуатации Toyota chaser 100
Размер шин Тойота Камри 2010
Когда выйдет новая Тойота 300
Шрус наружный Toyota cami
Мой Тайота прадо 150
Toyota селика 1990
Аналог Тойота рав 4
Защита днища Toyota Corolla
Датчик кислорода Toyota rav4 1997
Замена масла в вариаторе Тойота вангуард
Замена акпп Toyota Camry 1991
Задний фонарь Toyota Camry v30
Toyota ractis колеса размеры
Птф светодиодные для Toyota Camry

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

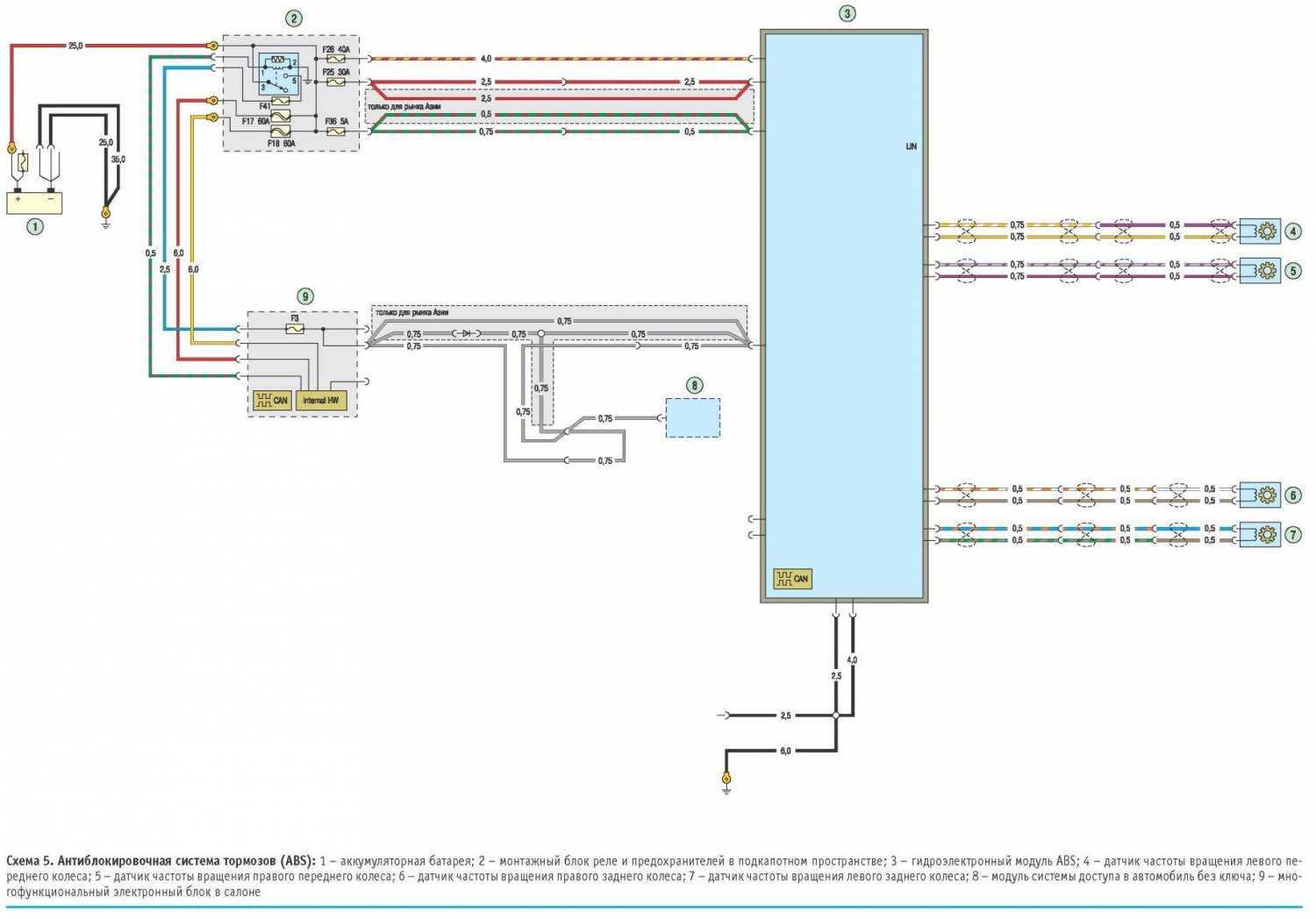

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

’06 -’13 Toyota Corolla (E150 — EU, AU, ZA, NZ) Схема предохранителей

No.	Предохранитель	А	Схема
1	КУПОЛ	10	Внутреннее освещение, освещение багажного отделения, подсветка умывальника, интеллектуальная система входа и запуска, беспроводной пульт дистанционного управления, подсветка переключателя двигателя
2	РАД № 1	15	Аудиосистема, навигационная система
3	ЭБУ-В	10	Главный ЭБУ кузова, электрические стеклоподъемники, приборы и приборы, система блокировки дверей с электроприводом, система контроля устойчивости автомобиля, система стоп-старт, система зарядки
4	Д.C.C	–	–
5	ЭБУ-В2	10	Многорежимная механическая коробка передач, система кондиционирования, интеллектуальная система входа и запуска, система зарядки, электрические стеклоподъемники
6	–	–	–
7	ЭБУ-B3	7,5	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
8	–	–	–
9	IGT / INJ	15	Бензин: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска
10	ЗАМОК STRG	20	Система блокировки рулевого управления
11	A / F	20	Выхлопная система
12	AM2	30	Система запуска, интеллектуальная система входа и запуска, «IG2 NO.2 «предохранитель
13	ETCS	10	Электронная система управления дроссельной заслонкой
14	ОБОРОТ-ЗТ	10	Указатели поворота
15	ALT-S	7,5	Система зарядки
16	AM2 № 2	7,5	Главный ЭБУ кузова, система остановки и запуска
17	HTR	50	Система кондиционирования
18	АБС №1	50	Антиблокировочная тормозная система, система стабилизации автомобиля
19	CDS ВЕНТИЛЯТОР	30	1AD-FTV, 2AD-FHV: Электровентилятор охлаждения
АБС № 3	30	Бензин (TMC Made): Антиблокировочная тормозная система, система стабилизации автомобиля
20	РДИ ФАН	40	Электровентилятор охлаждения
21	H-LP CLN	30	Очиститель фар
22	–	–	–
23	–	–	–
24	–	–	–
25	–	–	–
26	H-LP ОСНОВНОЙ	50	Предохранители «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI»
27	P / I	50	Предохранители «EFI MAIN», «EDU», «HORN», «IG2»
28	–	–	–
29	P-СИСТЕМА	30	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
30	GLOW	80	Система накаливания двигателя
31	EPS	60	Электроусилитель руля
32	ALT	120	Бензин: Система зарядки, «RDI FAN», «H-LP CLN», «ABS NO.1 «,» АБС № 3 «,» HTR «,» HTR SUB NO. 1 «,» HTR SUB NO. 2 «,» HTR SUB NO. 3 »,« ACC »,« CIG »,« ECU-IG NO. 2 »,« HTR-IG »,« WIPER »,« RR WIPER »,« WASHER »,« ECU-IG NO. 1 «,» SEAT HTR «,» AM1 «,» DOOR «,» STOP «,» FR DOOR «,» POWER «,» RR DOOR «,» RL DOOR «,» OBD «,» ACC-B «,» RR FOG »,« FR FOG »,« SUNROOF »,« DEF »,« MIR HTR »,« TAIL »,« PANEL »предохранители
ALT	140	Дизель: Система зарядки, «RDI FAN», «CDS FAN», «H-LP CLN», «ABS № 1», «ABS № 2», «HTR», «HTR SUB NO.1 «,» HTR SUB NO. 2 «,» HTR SUB NO. 3 »,« STV HTR »,« ACC »,« CIG »,« ECU-IG NO. 2 »,« HTR-IG »,« WIPER »,« RR WIPER »,« WASHER »,« ECU-IG NO. 1 «,» SEAT HTR «,» AM1 «,» DOOR «,» STOP «,» FR DOOR «,» POWER «,» RR DOOR «,» RL DOOR «,» OBD «,» ACC-B «,» RR FOG »,« FR FOG »,« SUNROOF »,« DEF »,« MIR HTR »,« TAIL »,« PANEL »предохранители
33	IG2	15	Многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, интеллектуальная система входа и запуска, предохранители «IGN», «METER»
34	РОГ	15	Гудок
35	EFI ГЛАВНАЯ	20	Бензин: Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, система остановки и запуска, «EFI NO.1 «,» EFI NO. 2 «предохранители
30	Дизель: Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, система остановки и запуска, предохранители «EFI NO. 1», «EFI NO. 2»
36	EFI ГЛАВНАЯ	30
EDU	20	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
37	–	–	–
38	BBC	40	Система остановки и запуска
AMT	50	Многорежимная МКПП
39	HTR SUB NO.3	30	ТЭН
40	–	–	–
41	HTR SUB № 2	30	ТЭН
42	–	–

Блок предохранителей и реле под капотом Тойота Ярис 2

Блок размещен в левой части моторного отсека и закрыт защитной крышкой. На внутренней стороне крышки есть схема блока.

Схема блока предохранителей и реле под капотом Тойота Ярис 2

Описание

1	–
2	15A AM2 – Система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
3	20A EFI – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10A HORN – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Звуковой сигнал
30A ECD – 1ND-TV: Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
4	10A HORN – 1KR-FE, 1ND-TV: Звуковой сигнал
20A EFI – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
30A ECD – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива (TMMF, производство с ноября 2008 г.)
5	Запасной предохранитель
6	Запасной предохранитель
7	Запасной предохранитель
8
9
10
11	20A FR DEF – Обогрев стекла передний
12	30A ABS2/VSC2 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля
13	30A H-LP MAIN – с ДХО: «H – LP LH / H – LP LO LH», «H – LP LH / H – LP LO LH», «H – LP HI LH», «H – LP HI RH»
14	30A ST – Система запуска
15	20A S-LOCK – Система блокировки рулевого управления
16	15A DOME – Внутреннее освещение, личное освещение, система защиты от кражи, аудиосистема, беспроводная система дистанционного управления
17	7,5A ECU-B – Система иммобилайзера двигателя, система дневных ходовых огней, система классификации пассажиров на переднем сиденье, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, счетчик и датчик
18	7,5A ALT-S – Система зарядки
19	10A ETCS – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой
20	10A HAZ – Указатели поворота, аварийные мигалки
21	50A AMT – Многорежимная механическая коробка передач
40A BBC – Система остановки и запуска
22	10A H-LP RH – Правая фара
23	10A H-LP LH – Левая фара
24	10A EFI2 – Бензин: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10A ECD2 – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
25	7,5A ECD3 – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
26	40A HTR SUB2 – 435 Вт Тип: Нагреватель PTC
50A HTR SUB1 – Тип 600 Вт: нагреватель PTC
27	50A EPS – Электро усилитель руля
28	50A ABS1/VSC1 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля
29	40A HTR – Система кондиционирования воздуха
30	30A RDI – Электрический вентилятор охлаждения
31	30A HTR SUB1 – 435 Вт Тип: Нагреватель PTC
30A HTR SUB2 – Тип 600 Вт: нагреватель PTC
32	30A H-LP CLN //PWR HTR – Электро отопитель, очиститель фар
30A HTR SUB3 – Тип 600 Вт: нагреватель PTC
Реле
R1	Starter (ST) – Стартер
R2	Electric cooling fan (FAN NO.2) – Вентилятор охлаждения
R3	PTC heater (HTR SUB1) – Отопитель

Схема блока реле под капотом Toyota Yaris 2G

Описание

1	–
2	–
3	10A H-LP HI RH – Передняя правая фара
4	10А H-LP HI LH – Передняя левая фара
Реле
R1	Диммер (DIM)
R2	Система контроля устойчивости автомобиля / Антиблокировочная тормозная система / Многорежимная механическая коробка передач (VSC1 / ABS1 / AMT)
R3	–
R4	Фара (H-LP)
R5	Нагреватель PTC (HTR SUB3)
R6	Нагреватель PTC (HTR SUB2)
R7	Нагреватель PTC (HTR SUB1)
R8	Система контроля устойчивости автомобиля / Антиблокировочная тормозная система (VSC2 / ABS2)

Описание

R1 Система контроля устойчивости автомобиля (VSC1)
R2 Система стабилизации автомобиля (FR DEF / VSC2)

Схема дополнительного блока реле (Вариант 2)

Описание

Нагреватель R1 PTC (HTR SUB3)
Нагреватель R2 PTC (HTR SUB2)
R3 Фара / Многорежимная механическая коробка передач / PTC-обогреватель (H-LP / AMT / HTR SUB1)

Схема силовых предохранителей под капотом Тойота Ярис 2

Описание

80А GLOW DC/DC – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
60/80А MAIN – Предохранители “EFI”, “HORN”, “AM2”, “ALT-S”, “DOME”, “ST”, “ECU-B”, “ETCS”, “HAZ”, “H-LP LH/H-LP LO LH”, “H-LP RH/H-LP LO RH”, “AMT”
120A ALT – Система зарядки, Предохранители HTR SUB2″, “EPS”, “ABS1/VSC1”, “HTR”, “ABS2/VSC2”, “HTR SUB1”, “RDI”, “DEF”, “FR FOG”, “OBD2”, “D/L”, “POWER”, “RR DOOR”, “RL DOOR”, “STOP” and “AM1” fuses

Схема расположения предохранителей Toyota Auris

Замена предохранителя прикуривателя Тайота Ярис 2008 г.

Замена предохранителя на прикуриватель тайота Камри

предохранитель 120а toyota.каталожный номер 90982-08271.mp4

Блок предохранителей для Toyota Corolla E15 2006-2013

Замена предохранителя Тойота Камри 2008 гв / How to replace the fuse TOYOTA CAMRY

Toyota Corolla 2011 (E150) разбираем центральную часть панели

прикуриватель Тойота Королла (140й и 150й кузов)

TOYOTA rav4 меняем предохранитель прикуривателя

фара задняя тойота аурис. Запчасти для Тойота/Toyota

https://youtube.com/watch?v=6q1_cKIesdA

обучение стеклоподъёмников на тойоте королла

Также смотрите:

Какие лампочки в фары на Ниссан альмера классик
Опель зафира какой мотор лучше
Мерседес вито 2 3 бензин глохнет
Как отрегулировать холостой ход на Шкода фелиция
Ниссан патрол или фольксваген туарег
Как менять ремень грм на Фольксваген венто
Кроссовер Мерседес glk 2015 модельного года
Вал приводной правый Ford Focus 1
Лексус ls400 1994 г выпуска
Видео аварии с КАМАЗом щебня
Руководство по ремонту и эксплуатации Mazda familia онлайн
Глушитель для Мазда 3 2007
Что за акпп на БМВ 3 ей серии
Mitsubishi delica булка или кирпич
Как снять заднее сидения на Ниссан куб

Блоки предохранителей

Предохранители и реле необходимы в автомобиле для того, чтобы обеспечить безопасную и бесперебойную работу устройств, датчиков и систем, входящих в состав электрической цепи.

Наличие данных элементов позволяет избежать резких скачков напряжения с последующим замыканием. Таким образом, срок эксплуатации автомобиля значительно повышается.

В автомобиле Toyota Land Cruiser Prado 150 встроено два блока предохранителей и реле:

Основной. Находится под капотом транспортного средства. Иногда этот блок еще называют моторным.
Монтажный. Его можно встретить в салоне автомобиля.

Далее каждый из блоков будет рассмотрен более подробно.

Блок предохранителей Тойота Королла

На тойота аурис раз в месяца перегорают лампы ближнего света и стоп сигналов. Как вы считаете, поможет ли решить эту проблему установка светодиодных ламп?

Много читала про них хвалебных отзывов. Пересмотрела много сайтов. Остановилась на. Может вы сможете сказать, какие именно надо заказывать и надо ли вообще? Схема предохранителей тойота аурис 2007 уже устала эти перегоревшие лампы менять Спасибо. Здравствуйте, Алла! Светодиодные лампы перегорать не будут, но не уверен, что ближний свет будет также хорош как.

Световое пятно может не соответствовать стандарту. День добрый. Такой вопрос купил тойота Аурис г стандартная комплектация, дак вот проблема в том что не работает подогрев заднего стекла и на приборной панели подсветка скорости вентилятора не работает схема предохранителей тойота аурис 2007 потом погодя некоторое время загорается и потом опять тухнет вот я и не могу понять почему.

Что здесь посоветовать. Насчёт подогрева заднего стекла. Надо проверить предохранитель и, если он в порядке, то прозванивать соответствующие цепи. Что касается подсветки вентилятора, то здесь явно где то плохой контакт.

Работа для электрика. Большего подсказать не могу. Доброго времини суток!!!

Аурис робот, была замена сцепления по отзыву автомобиля официальным дилеромно не суть. Проблема с тормозами,все поменял колодки и пер.

Предохранители Toyota Corolla 150

Отказ предохранителей в автомобиле Тойота Королла 150 происходит по причинам:

замыкания обслуживаемых электроцепей;
неисправности электрооборудования автомобиля;
отказа элементов электросхемы, устройств, блоков электроники, датчиков и исполнительных элементов.

При перегорании предохранителей необходимо проверить соответствующую цепь на предмет коротких замыканий и других нарушений электрооборудования, проконтролировать работоспособность обслуживаемых предохранителем устройств.

Если в Тойота Королла не работает какой-либо узел или электронный блок, следует проверить исправность предохранителя (предохранителей), который обслуживает данный узел. Для этого необходимо знать схему расположения предохранителей на соответствующих блоках. Блоки предохранителей Toyota Corolla 150 расположены в салоне и моторном отсеке.

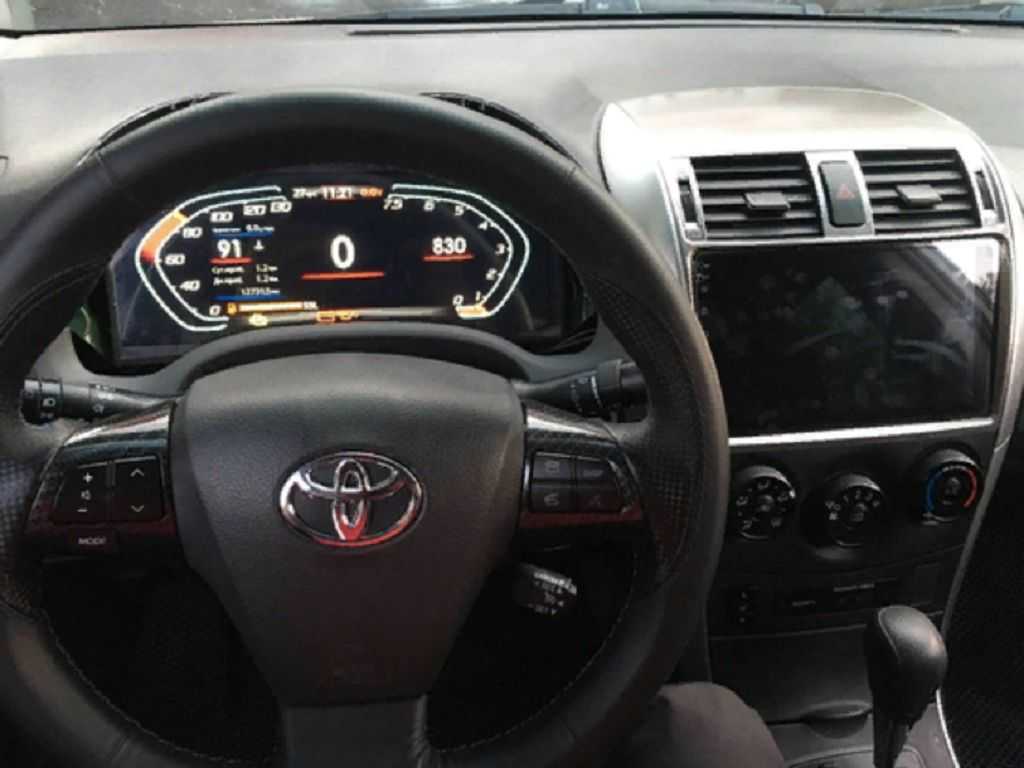

Цифровая приборная панель

Устройство подойдёт для тех поклонников марки, кому наскучили обычные аналоговые циферблаты и фирменная контрастная подсветка

В пределах 55 000 – 60 000 рублей можно приобрести альтернативное цифровое устройство, которое привлечёт внимание к экстерьеру автомобиля и значительно расширит функциональность стандартного щитка. Многие любители начинают тюнинг с интерьера – установки обновлённой панели

Типовым устройством, совместимым с электросистемой Corolla 150, является электронный щиток приборов с артикулом cmg-048.

Технические характеристики:

разрешение дисплея 1920×720 точек;
габаритный размер 308×130 мм;
время загрузки не более 30 секунд с момента включения зажигания;
потребляемый ток – 0,02-0,06 А (режим покоя и движения);
функция автоматического отключения;
максимальный потребляемый ток не более 0,9 А.

Панель использует технологию RealDash. Эта система широко применяется в компьютерных играх, симуляторах вождения и является элементом «дополненной реальности». Программа функционирует на базе операционной системы

Виртуальная комбинация приборов призвана помогать водителю в процессе движения автомобиля за счёт яркой, привлекающей внимание индикации

Преимуществами панели, работающей на данной технологии, являются возможности изменения внешнего вида, подключения дополнительных датчиков, широкие настройки цвета и оттенков индикаторов.

К недостаткам относятся высокая цена и надёжность. По статистике, на одну сотню отказов в работе щитков Короллы основная часть приходится именно на электронные устройства. Стоимость аналоговой панели, особенно бывшей в употреблении, не превышает 3 000 – 3500 рублей.

Где находится предохранитель головного устройства на Toyota Auris?

Мы будем сейчас поиск предохранителя в головном устройстве вашей Toyota Auris . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомагнитолы, она может находиться в двух разных местах. Обычно он подключается к 12-вольтовой розетке на центральной консоли. Мы откроем для себя два места где предохранитель автомагнитолы вашей тойоты аурис можно идентифицировать.

Установка предохранителя оригинальной автомагнитолы на Toyota Auris

.Если у вас все еще есть оригинальное головное устройство на Toyota Auris, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к инструкции по эксплуатации вашего автомобиля. Вот шаги, которые необходимо выполнить для остальной части процедуры:

Прочтите инструкцию на крышке блока предохранителей. найти предохранитель автомагнитолы вашей Toyota Auris , следует отметить как «Радио» или «звуковая система»
Внимательно извлеките предохранитель автомагнитолы и проверьте его состояние.
Если он неисправен, замените его новым предохранителем. , в противном случае отнесите машину к своему техническому специалисту, чтобы он мог более внимательно изучить причину вашей проблемы.
После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другой марки Тойота Аурис

Наконец-то мы откроем случай с автомобильным радио, купленным в магазинах, и как найти предохранитель автомагнитолы на Тойота Аурис в данной ситуации . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:

Снимите автомагнитолу с вашего Toyota Auris , обычно вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
В задней части автомагнитолы вашей Тойота Аурис вы должны увидеть на проводах питания единственный черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомагнитолы вашей Тойота Аурис
Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность заменить предохранитель на Тойота Аурис

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители типа предохранителя стартера на Toyota Auris, или предохранитель звукового сигнала, не стесняйтесь обращаться к нашим статьям, посвященным этим предохранителям.

Если вам нужно больше руководств по Toyota Auris, посетите наш Toyota Auris категория.

Двигатели

Бензиновые:

R4 1.33 Dual VVT-i (99-101 л.с.)

R4 1.4 VVT-i (97 л.с.)

R4 1.6 Dual VVT-i (124 л.с.)

R4 1.8 Valvematic (147 л.с.)

R4 1.8 HSD (136 л.с.) гибридная версия

Дизельные:

R4 1.4 D-4D (90 л.с.)

R4 2.0 D-4D (126 л.с.)

R4 2.2 D-CAT (177 л.с.)

Набор двигателей в автомобилях из Японии обычно не слишком большой. И хотя Тойота Аурис не располагает списком моторов, сравнимым, например, с Гольфом или Фокусом, но, безусловно, предлагает вполне неплохой выбор. Не хватает разве что более мощного бензинового двигателя.

Такой агрегат можно получить только в праворульном Toyota Blade – специальной версии Toyota Auris. Под его капотом, помимо 2,4-литрового мотора, может скрываться и бензиновый V6 объемом 3,5 л / 280 л.с. Однако шанс найти топовую версию Blade в нашей стране практически равен нулю.

Правила контроля работоспособности и замены предохранителей

Исправность предохранителей можно проверить при помощи мультиметра. Это можно сделать в режиме «прозвонка» либо «диод», а также в режиме измерения сопротивлений на самом нижнем пределе. Проверку исправности предохранителей необходимо производить только на извлеченном из блока предохранителе.

Сопротивление рабочего предохранителя (плавкой ставки) стремится к нулю. При перегорании предохранителя сопротивление бесконечно (на цифровом мультиметре индицируется «1»).

Заменять неисправный предохранитель можно только на исправный такого же номинала. Допускается кратковременная установка предохранителя номиналом до 50% больше требуемого. Во избежание воспламенения электропроводки не допускается установка так называемых «жучков», тем более, всевозможных скрепок и т.п.

В случае если контактные группы предохранителей оплавлены, разрушены или сильно изношены, требуется агрегатная замена блока предохранителей в сборе.
